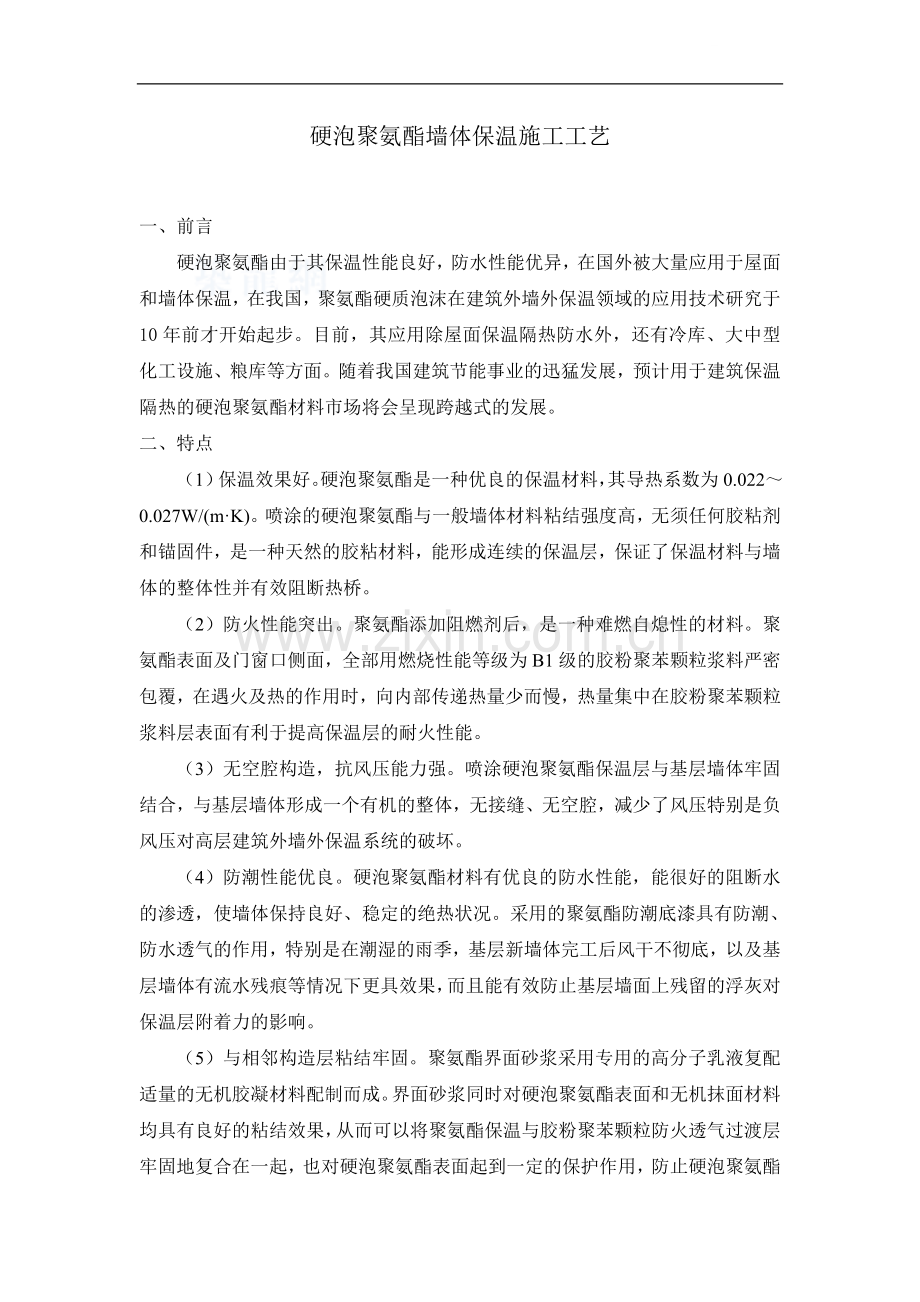

硬泡聚氨酯墙体保温施工工艺.doc

硬泡聚氨酯墙体保温施工工艺一、 前言硬泡聚氨酯由于其保温性能良好，防水性能优异，在国外被大量应用于屋面和墙体保温，在我国，聚氨酯硬质泡沫在建筑外墙外保温领域的应用技术研究于10年前才开始起步。目前，其应用除屋面保温隔热防水外，还有冷库、大中型化工设施、粮库等方面。随着我国建筑节能事业的迅猛发展，预计用于建筑保温隔热的硬泡聚氨酯材料市场将会呈现跨越式的发展。二、 特点（1）保温效果好。硬泡聚氨酯是一种优良的保温材料，其导热系数为0.0220.027W/(mK)。喷涂的硬泡聚氨酯与一般墙体材料粘结强度高，无须任何胶粘剂和锚固件，是一种天然的胶粘材料，能形成连续的保温层，保证了保温材料与墙体的整体性并有效阻断热桥。 （2）防火性能突出。聚氨酯添加阻燃剂后，是一种难燃自熄性的材料。聚氨酯表面及门窗口侧面，全部用燃烧性能等级为B1级的胶粉聚苯颗粒浆料严密包覆，在遇火及热的作用时，向内部传递热量少而慢，热量集中在胶粉聚苯颗粒浆料层表面有利于提高保温层的耐火性能。 （3）无空腔构造，抗风压能力强。喷涂硬泡聚氨酯保温层与基层墙体牢固结合，与基层墙体形成一个有机的整体，无接缝、无空腔，减少了风压特别是负风压对高层建筑外墙外保温系统的破坏。 （4）防潮性能优良。硬泡聚氨酯材料有优良的防水性能，能很好的阻断水的渗透，使墙体保持良好、稳定的绝热状况。采用的聚氨酯防潮底漆具有防潮、防水透气的作用，特别是在潮湿的雨季，基层新墙体完工后风干不彻底，以及基层墙体有流水残痕等情况下更具效果，而且能有效防止基层墙面上残留的浮灰对保温层附着力的影响。 （5）与相邻构造层粘结牢固。聚氨酯界面砂浆采用专用的高分子乳液复配适量的无机胶凝材料配制而成。界面砂浆同时对硬泡聚氨酯表面和无机抹面材料均具有良好的粘结效果，从而可以将聚氨酯保温与胶粉聚苯颗粒防火透气过渡层牢固地复合在一起，也对硬泡聚氨酯表面起到一定的保护作用，防止硬泡聚氨酯喷涂后表面因暴露在阳光照射下发生黄变、粉化等不良现象。 （6）胶粉聚苯颗粒防火透气过渡层的优良保护性能。胶粉聚苯颗粒浆料含有大量无机材料，复合在聚氨酯硬泡保温层表面后，不仅可以起到很好的找平作用，还可对硬泡聚氨酯保温层起到保护作用：有效防止紫外线对聚氨酯层的老化作用；弥补现场喷涂聚氨酯保温材料在局部部位如门、窗口等处的不足，避免热桥产生，增强了系统保温效果；符合柔性渐变逐层释放应力的抗裂技术路线，可有效地防止防护面层裂缝发生，能提高系统的稳定性和耐久性；降低聚氨酯保温层厚度，可节省工程造价、降低成本；有效阻断火源对硬泡聚氨酯保温层的影响。 （7）具有良好的施工性能。硬泡聚氨酯喷涂采用机械化作业，施工速度快、效率高。为保证阴阳角等边脚口部位线角平直宜采用粘贴聚氨酯预制块做法，可起到减少材料损耗，有利于后续工序作直阴阳角、边口，提高整体施工质量及效率。三、适用范围硬泡聚氨酯外墙外保温工程适用于新建、改造和扩建的居住建筑和公共建筑，其基层可为混凝土墙或其它各种砌体。当采用现场喷涂硬泡聚氨酯时，其施工高度可控制在100m以内。四、 施工原理硬泡聚氨酯外墙保温体系采用现场喷涂，通过高压无气聚氨酯双组份现场发泡喷涂机和专用喷枪将异氰酸酯与多元醇混合料喷到基层上后瞬间均匀混合，反应制成的一种具有氨基甲酸酯链段重复结构单元的聚合物，聚合物生成过程中会释放大量的反应热，发泡剂受热汽化进入泡沫泡孔内，使泡孔内外产生压力差，从而完成发泡，在外墙基层上形成无接缝的聚氨酯硬泡体保温层。硬泡聚氨酯外墙保温体系详细构造做法见下图:五、 施工工艺（1） 施工工艺（2）基层处理：墙面应清理干净、清洗油渍、清扫浮灰，表面凹凸太大的部位要先剔平或用1:3水泥砂浆补齐。（3）冲筋：吊垂直、弹厚度控制线。在建筑外墙大角及其他必要处挂垂直基准钢线（4）粘贴聚氨酯预制件：在阴阳角或门窗口处粘贴聚氨酯预制件，对于门窗洞口、装饰线角、女儿墙边沿等部位，用聚氨酯预制件沿边口粘贴，墙面宽度不足900毫米处不宜喷涂施工，可直接用相应规格尺寸的聚氨酯预制件粘贴。预制件之间应拼接严密，缝宽超出2毫米时，用相应厚度的聚氨酯片堵塞。粘贴时用抹子或灰刀沿聚氨酯预制件周边涂抹配制好的粘结剂胶浆，其宽度为50毫米左右，厚度为3毫米5毫米，然后在预制块中间部位均匀布置46个点，总涂胶面积不小于聚氨酯预制件面积的30%。粘结要牢固，无翘起、脱落现象。聚氨酯预制件粘贴完24小时后，用电锤在聚氨酯预制件表面向内打孔，拧或钉入塑料锚栓，钉头不得超出板面，锚栓有效锚固深度不小于25毫米，每个预制件一般为2个锚栓 （5）喷涂硬泡聚氨酯防潮底层：聚氨酯预制件粘结完成后喷施硬泡聚氨酯之前，应充分做好遮挡工作。门窗口等用塑料布裁成与门窗口面积相当的布块进行遮挡，对于架子管、铁艺等不规则需防护部位应采用塑料薄膜进行缠绕防护。用喷枪或滚刷将聚氨酯防潮底漆均匀喷刷，无透底现象。 （6）喷涂硬泡聚氨酯保温层：将硬泡聚氨酯均匀地喷涂于墙面上，施工喷涂可多遍完成，每次厚度宜控制在10毫米以内，喷涂过程中用探针检测喷涂厚度。（7）保温层修整：喷涂20分钟后用裁纸刀、手锯等工具清理、修整遮挡部位以及超过保温层总厚度的突出部分。 （8）喷刷聚氨酯界面砂浆：聚氨酯保温层修整完毕并且在喷涂4小时之后，用喷斗或滚刷均匀地将聚氨酯界面砂浆喷刷于保温层表面。（9）冲筋：吊胶粉聚苯颗粒找平层垂直厚度控制线，用胶粉聚苯颗粒找平浆料做标准厚度冲筋。（9）抹胶粉聚苯颗粒浆料：抹胶粉聚苯颗粒浆料进行找平，应分两遍施工，每遍间隔在24小时以上。头遍浆料应抹压实，厚度不宜超过10毫米，第二遍浆料应达到平整度要求，用托线尺检验是否达到验收标准。（10）抗裂砂浆层施工：抹抗裂砂浆铺压耐碱网格布。抗裂砂浆一般分两遍完成，总厚度约3毫米5毫米。抹面积与网格布相当的抗裂砂浆后应立即用铁抹子压入耐碱网格布。耐碱网格布之间搭接宽度不应小于50毫米，严禁干搭，且在阴阳角处也应压茬搭接，其搭接宽度150毫米，保证阴阳角处的方正和垂直度。耐碱网格布要含在抗裂砂浆中，铺贴要平整，无褶皱，可隐约见网格，砂浆饱满度达到100%。局部不饱满处应随即补抹第二遍抗裂砂浆找平并压实。在门窗洞口等处应沿45度方向提前增贴一道网格布。首层墙面应铺贴双层耐碱网格布，同时还要在阳角处双层网格布之间设专用金属护角，用抹子拍压出抗裂砂浆，抹第二遍抗裂砂浆复合网布包裹住护角。抗裂砂浆施工完后，应检查平整、垂直及阴阳角方正，不符合要求的应用抗裂砂浆进行修补。六、材料、设备及劳动力准备（1）主要材料为异氰酸酯与多元醇，聚合物砂浆、聚苯颗粒、耐碱网格布、聚氨酯预制件。（2）主要设备及工具：高压无气聚氨酯双组份现场发泡喷涂机（简称高压无气喷涂机）、专用喷枪、料管、强制式砂浆搅拌机、垂直运输机械、手推车、电锤、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、手锤、壁纸刀、托线板、手锯、电动吊篮或脚手架。（3）所需劳动力详见下表劳动力配备表工种人数备注测量工2冲筋发泡喷涂操作员4操作发泡喷涂机吊篮操作工4操作吊篮电工2电器设备维护瓦工20抹胶粉聚苯颗粒浆料和抗裂砂浆普工30砂浆搅拌、运输并配合吊篮的安装的移动七、质量控制要点及验收标准 （1）质量控制要点控制材料配比偏差：机器配比与手工配比的差别较大。通常，机器的固定料比为11，但由于各厂家白料的黏度差别较大，造成实际料比与机器固定料比不符。当白料过量时表现为泡沫密度低，颜色发白，泡沫强度下降，手感软，气温低时易收缩；当黑料过量时表现为泡沫密度高，颜色深，泡沫强度高，手感硬而脆。喷涂前应试喷并核对材料配比，查看过滤器是否堵塞，压力、温度指示是否正常，以确保材料配比的准确性。选择合适的环境温度进行硬泡聚氨酯喷涂。发泡依靠热量而进行，如果没有热量，体系中的发泡剂就无法蒸发，从而无法生成泡沫塑料。热量来自化学反应产生和环境提供两个方面。化学反应热不受外界因素的影响，环境提供的热量则随环境温度的变化而变化。当环境温度高时，环境能给反应体系提供热量，可增加反应速度，缩短反应时间。表现为泡沫发泡充分，泡沫表层和芯部密度接近。当环境温度低（如18以下），部分反应热就会散发到环境中。热量的损失，一方面造成泡沫熟化期延长，增大了泡沫成型收缩率（温度越低，成型收缩率越高）；另一方面增加了泡沫材料的用量。风力喷涂作业时，要求风速在5m/s以下。风速超过5m/s，将吹失反应产生的热量，影响聚氨酯泡沫的快速发泡反应，使产品表面变脆。同时，由于喷涂发泡机将原料混合后，以雾化状态喷出，如风速过大，将会吹走雾化颗粒，增加原料损耗，污染环境。（2）验收标准硬泡聚氨酯保温层的厚度采用针插法进行检测。平均厚度不得小于设计厚度1，且不大于设计厚度2mm。面层抗裂砂浆允许偏差和检测方法见下表:抗裂砂浆的允许偏差及检测方法序号项目允许偏差检验方法1立面垂直度4用2m垂直检测尺检查2表面平整度4用2m靠尺和塞尺检查3阴阳角方正4用直角检测尺检查4分格条直线度4拉5m线，不足5m拉通线，用钢直尺检查。5上口直线度4拉5m线，不足5m拉通线，用钢直尺检查。八、安全环保措施（1）施工人员进入现场前必须进行安全教育，进入施工现场必须戴好安全帽，并系好帽带。（2）严格遵循高空作业安全法则，必须佩戴安全带，特别是吊篮施工要采取有效的防护措施，防止吊篮坠落。（3）新工人上岗前必须接受严格的技术培训和安全教育。喷涂操作周围应作围挡遮蔽，以免对环境造成染。（4）采用脚手架施工时要用小眼安全网遮盖严密；用吊篮施工时，吊篮四周应做高度不低于1.8米、宽不小于喷涂范围的遮挡，以免聚氨酯颗粒随风吹走。喷涂过程中，严禁电焊等明火操作施工，施工时要备足灭火器，防止出现现场火灾。（5）喷涂电气设备的安装操作人员要持证上岗，用电要严格按照工地现场管理规定执行。九、技术经济分析目前外墙保温系统主要采用膨胀聚苯板薄抹灰外墙外保温系统、胶粉颗粒保温浆料外墙外保温系统。以上两种保温系统均存在以下缺点（1）胶粉颗粒保温浆料中由于起保温作用的聚苯颗粒不是连续排列的，所以保温浆料的保温面不是连续的。简单的说就是有聚苯颗粒的地方就保温，没有颗粒的地方就不保温。所以整体的看，保温砂浆的保温面上到处都是冷桥。整体保温效果不明显。（2）膨胀聚苯板薄抹灰外墙外保温系统：防火性能差，高层建筑保温层的抗风压特别是抵抗负风压不安全，用于外粘苯板的胶和塑料胀钉是高分子材料,随着时间的推移将老化变脆,因而耐久年限有限,将来外保温层的破坏将对社会造成很大的损失,增加了废弃物流对环境的压力。与之相比，硬泡聚氨酯实现了外墙的保温、防水一体，并有较好的施工性能，施工质量较易控制。十、应用实例*制造基地一、二期后续建设工程办公楼、业主楼、科技楼、焊接楼总建筑面积20000，外墙均采用硬泡聚氨酯保温系统，施工进度较快，施工质量较好，不仅满足了外墙保温的要求，还对外墙的防渗漏起到进一步的加强作用，获得了监理、业主和当地质检站的一致好评，创造了良好的社会效益和经济效益。
