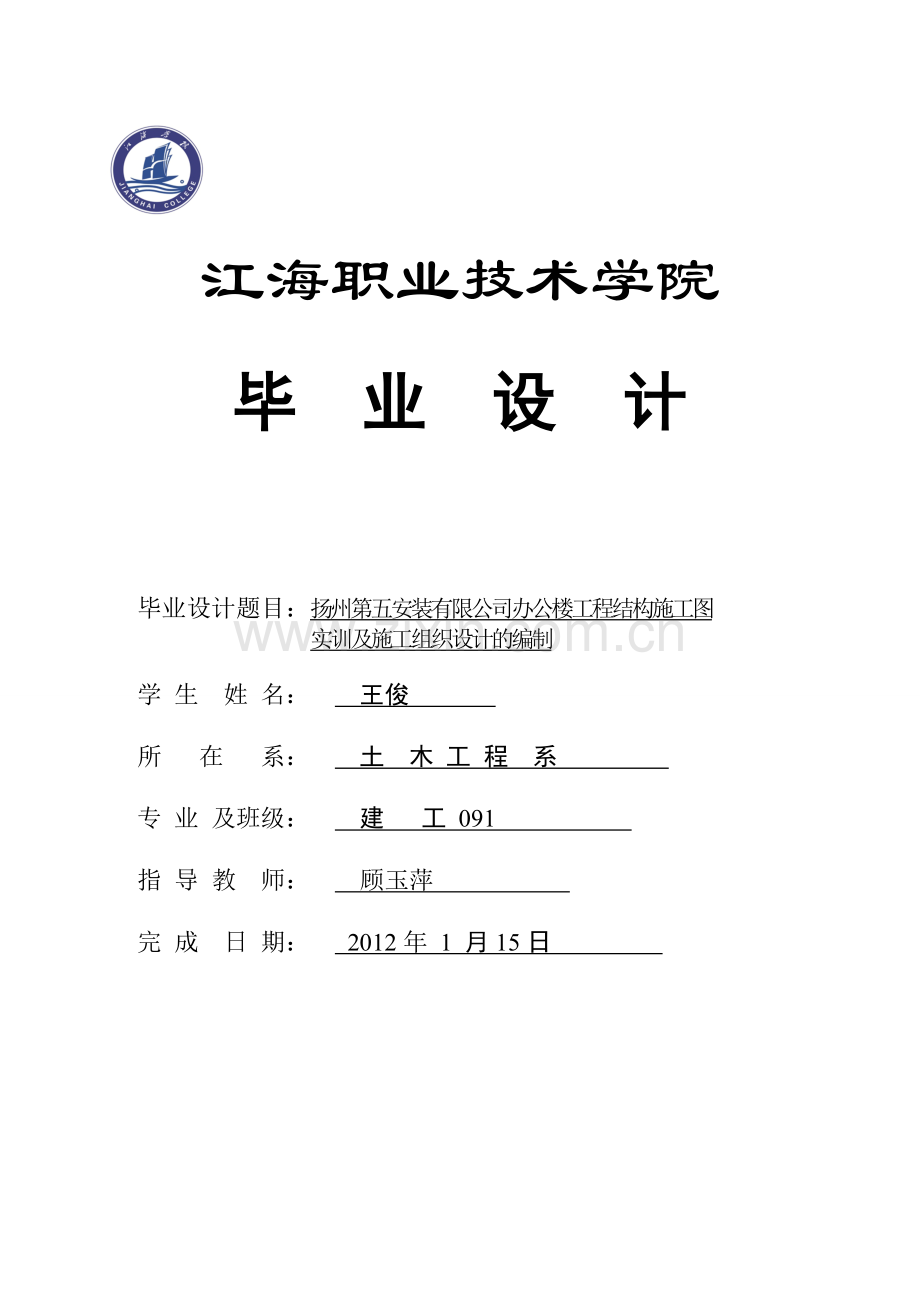

江海职业技术学院

毕 业 设 计

毕业设计题目：扬州第五安装有限公司办公楼工程结构施工图
实训及施工组织设计的编制
学 生 姓 名： 王俊
所 在 系： 土 木 工 程 系
专 业 及班级： 建 工 091
指 导 教 师： 顾玉萍
完 成 日 期： 2012年 1 月15日

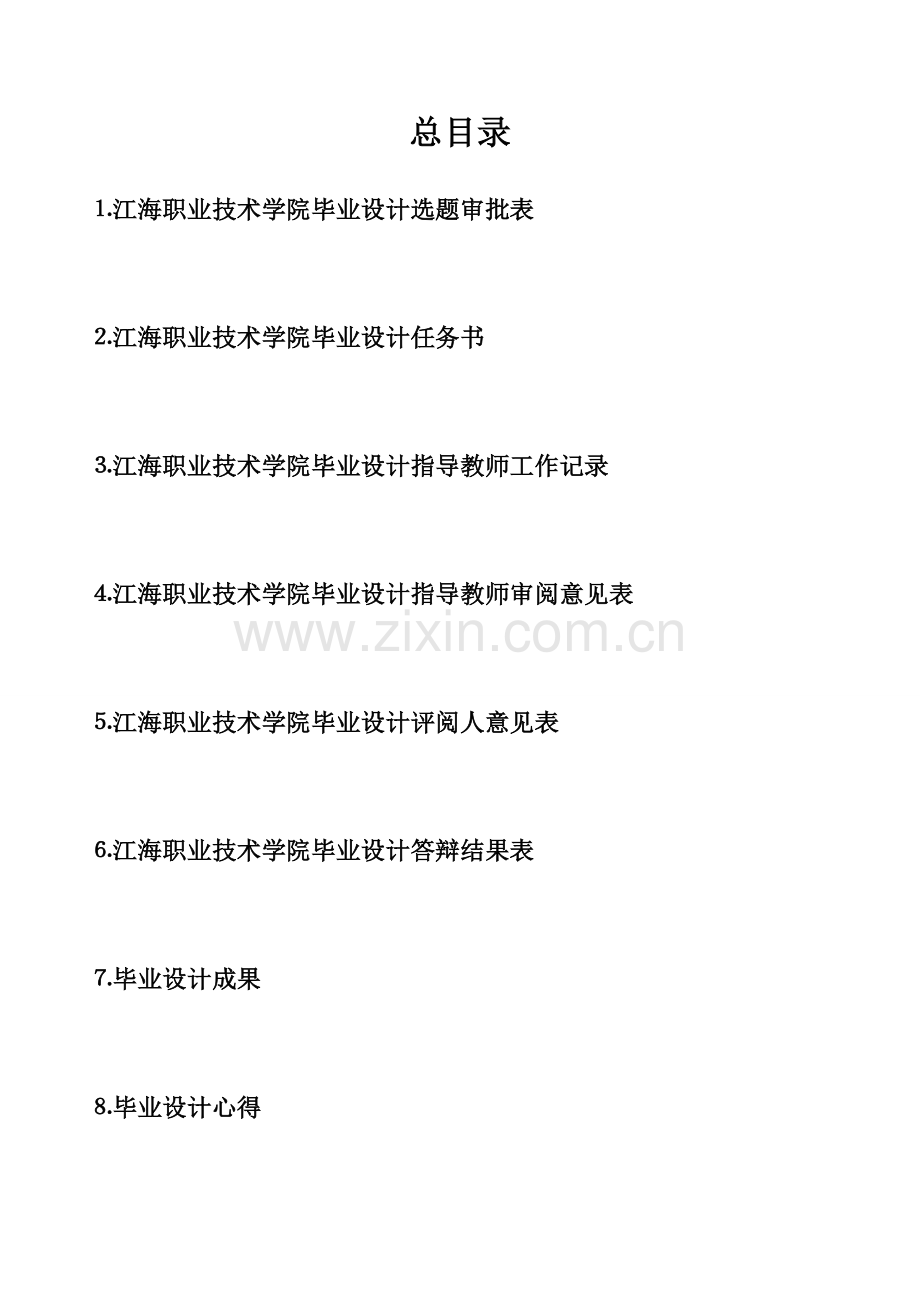

总目录

⒈江海职业技术学院毕业设计选题审批表
⒉江海职业技术学院毕业设计任务书
⒊江海职业技术学院毕业设计指导教师工作记录
⒋江海职业技术学院毕业设计指导教师审阅意见表
⒌江海职业技术学院毕业设计评阅人意见表
⒍江海职业技术学院毕业设计答辩结果表
⒎毕业设计成果
⒏毕业设计心得

附件2
建筑工程技术专业（建筑工程方向）（08级）

毕业设计任务书

课 题 名 称 ××工程结构施工图实训及施工组织设计的编制
班 级 代 号 建工081_ __ __
指 导 教 师 沈 桃
设计(论文)起迄时间 2010.11.23_～2011.1.15

江海职业技术学院
土木工程系建工教研室
10年 11 月

《建筑工程技术（建筑工程方向）》专业
《××工程结构施工图实训及施工组织设计的编制》
毕业设计任务书

课题名称：1.万盛汽车配件有限公司办公楼工程结构施工图实训及施工组织文件编制
2. 扬州市职教中心教学楼工程结构施工图实训及施工组织文件编制
课题类型：模拟课题
设计（论文）的目的：
通过毕业实习和毕业设计，学生在实习实践的过程中，学习和理解所学的各科知识学生除了掌握本专业必备的基础理论和专业知识外，还必需具备本专业领域的岗位职业能力，学会运用本行业的书籍（课本、规范、图集等）和软件（AUTOCAD等），培养学生综合运用理论知识和专业技能的能力，学会分析和解决工程时间中常见的施工组织与管理的实际问题，并强化学生的结构概念，培养学生的识图能力，使学生在毕业后能顺利到建设单位、施工企业、工程咨询公司等部门，能够看懂建筑工程图纸，并进行建筑施工组织编制工作，为今后走上工作岗位打下扎实的基础。
设计（论文）的任务与主要内容：
××工程施工组织文件编制的任务（手写稿和电子稿）：某建筑工程施工组织文件的编制。主要内容：按《施工手册》（第四版）列出的各种施工技术方案进行合理的选择；根据实际现场的施工位置绘制施工现场平面布置图；根据工程的人员安排情况合理编制施工组织进度计划。
××工程施工图实训的任务：根据结构图梁柱平法部分反画框架立面图、梁柱截面配筋图（A2图1-2张另附CAD图）。部分钢筋翻样的手写稿。
设计（论文）时间安排：(指总体时间及分阶段时间、答辩时间安排)
总体时间：12周～19周
分阶段时间：
某建筑工程结构施工图识图及框架立面配筋图、梁柱截面配筋图 2周
抽取部分构件（梁、板、楼梯）进行钢筋翻样 2周
施工组织设计的编制 2周
电子文档汇总、图纸的绘制及设计成果整理 1周
答辩 1周
（根据指导老师安排顺序可调整）
答辩时间：安排在第19周，分大组答辩和小组答辩，具体时间再通知。
设计（论文）地点：
在校内教室集中完成
设计（论文）需提交的主要成果：
纸张统一为A4，字体统一为小四号新宋体，学生应提交“毕业设计资料档案袋”，所有毕业设计成果应统一装订成册。
1、毕业设计成果档案袋
统一封面、目录，编上页码装订成册，装订线在左，各部分之间用有色纸隔开。
毕业设计成果书：
第一部分：毕业设计任务书及相关附件；
第二部分：；工程项目施工组织设计文件（包括平面布置图和进度计划表）（手写稿和电子稿各一份）；
第三部分：施工图实训部分（钢筋翻样手写稿、手工绘制A2图1-2张另附CAD图）；
第四部分：毕业设计心得体会；
第五部分：附：成果中要求完成的图纸。
2、毕业设计图纸资料档案袋
一套图纸按顺序整理齐全上交。
成绩考核：
毕业设计答辩指导小组根据学生的完成毕业设计和毕业答辩情况，按照下列的标准评定学生的毕业设计成绩：
（1）优秀：按期圆满完成毕业设计指导书规定的任务；能熟练地综合运用所学理论和专业知识；计算、分析结果正确、严密，报价合理；独立工作能力较强，科学作风严谨；有自己的独到见解，水平较高。成果资料条理清楚，文字通顺，符合技术用语要求，符号统一，编号齐全，书写工整。计算稿完备、整洁、正确。答辩时，思路清晰，论点正确，回答问题有理论根据，基本概念清楚，对主要问题回答正确、深入。
（2）良：按期圆满完成毕业设计指导书规定的任务：能较好地运用所学的理论和专业知识；计算、分析结果正确，组价合理；有一定的独立工作能力，科学作风良好；有一定的水平。成果资料条理清楚，文字通顺，符合技术用语要求，符号统一，编号齐全，书写工整。计算稿完备、整洁、正确。答辩时，思路清晰，论点基本正确，能正确地回答主要问题。
（3）中：按期圆满完成毕业设计指导书规定的任务；在运用所学的理论和专业知识上基本正确，但在非主要内容上有欠缺和不足；计算、分析基本正确；有一定的独立工作能力：成果资料水平一般。计算稿完备、基本正确，但书写不够工整，质量一般或有小的缺陷。答辩时，对主要问题的回答基本正确，但分析不够深入。
（4）及格：在指导教师指导帮助下，能按期完成任务，独立工作能力较差且有一些小的疏忽和遗漏，在运用理论和专业知识中，没有大的原则性错误；计算、分析基本正确。成果资料达到了基本要求。成果资料文理通顺，但不够恰当和清晰，文字、符号方面问题较少。工作不够认真，有个别明显错误．答辩时，主要问题能答出，或经启发后才能答出，回答问题较肤浅。
（5）不及格：未按期完成任务书规定的任务：或基本概念和基本技能未掌握，在运用理论和专业知识中出现不应有的原则错误；在整个毕业设计工作中独立工作能力差，未达到最基本要求。成果资料条理不清，书写潦草，质量很差。或有原则性错误。答辩时，阐述不清；主要内容，基本概念糊涂，对主要问题回答有错误，或回答不出。毕业设计过程中有相互抄袭行为的。
主要参考资料：
［1］.某建筑工程施工图纸一套。
［2］.建筑施工手册编写组编·《建筑施工手册》（第四版）·建筑工业出版社·2003年
［3］.建设部标准定额研究所编·《全国统一建筑工程工期定额》·中国计划出版社·2008年
［4］.全国高职高专教育土建类专业教学指导委员会编·《建筑结构》·中国建筑工业出版社·2007年
［5］.建设部编·《混凝土结构设计规范》·中国计划出版社·2002年
［6］.建设部编·《地基基础设计规范》·中国计划出版社·2002年
［7］.中国建筑标准设计研究院编·《03G101-1》·中国计划出版社·2003年
［8］.相关图集
选做该课题的学生班级、姓名：
（ 见下页）

序号
班级
姓名
课题
1
建工081
汪洋
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
2
建工081
丁双雷
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
3
建工081
费林
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
4
建工081
蒋敏敏
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
5
建工081
李伟
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
6
建工081
罗爱华
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
7
建工081
钱程（A）
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
8
建工081
乔治
万盛汽车配件有限公司办公楼工程
结构施工图实训及施工组织文件编制
9
建工081
邱进
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
10
建工081
王晨
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
11
建工081
王刚
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
12
建工081
吴健
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
13
建工081
杨进明
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
14
建工081
张杨
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
15
建工081
赵晓健
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
16
建工081
赵雍
扬州职教中心教学楼工程
结构施工图实训及施工组织文件编制
执笔人：沈桃
10年11月

毕
业
设
计
成
果

成果目录
第一部分 框架结构图实训………………… 1
第一章 工程概况和材料…………………1
第二章 框架截面示意图…………………3
第三章 框架断面图………………………4
第二部分 构件钢筋翻样……………………12
第一章 梁钢筋翻样………………………12
第二章 柱钢筋翻样………………………20
第三章 基础钢筋翻样………………………25
第四章 板钢筋翻样…………………………28
第五章 钢筋配料表…………………………33
第三部分 施工组织设计……………………44
第四部分 毕业设计心得……………………76

框
架
结
构
图
实
训

第一部分 框架结构图实训

第一章 工程概况
1．本项目为办公楼
2．建筑层数：五层框架结构 建筑总面积面积为4492 m²
3．建筑高度：最高21.900m （室外地坪到屋面高度）。
4．建筑物耐火等级为二级，安全等级二级。
5．建筑物抗震设防类别为丙类，抗震设防烈度为7度，设计地震分组为第一组，框架抗震等级三级。
6．本建筑合理使用年限50年。
7．设计基本地震加速度0.15g，场地类别为II类。

材料使用
1．墙体：
a).±0.000以下： 240*115*53机制实心砖，水泥砂浆。 砌块强度等级≥Mu10，水泥砂浆强度等级M10；
b).±0.000以上： 小型空心砌块，混合砂浆。砌块强度等级≥Mu5，混合沙浆强度等级M5.0。
2．钢筋：
a).±0.000以下：
柱：混凝土强度等级：C30 纵筋：HRB400 箍筋：HPB235。
承台地粱：混凝土强度等级：C30 纵筋：HRB400 箍筋：HPB235。
基础垫层：混凝土强度等级：C10。
b).±0.000以上：
柱：混凝土强度等级：C30 纵筋：HRB400 箍筋：HPB235。
梁：混凝土强度等级：C30 纵筋：HRB400 箍筋：HPB235。
板：混凝土强度等级：C30 纵筋：HPB400 箍筋：HPB235。
3.预埋件需做防腐除锈处理，木构件涂沥青，金属构件、配件、埋件及套管均刷红丹一度，防腐漆两度。

第二章 框架截面示意图

KJ-2 框架截面示意图

第三章 框架断面图
顶层顶梁断面图：

四层梁断面图：

二、三层梁断面图：

一层梁断面图：

柱的断面

基础的断面：

构
件
钢
筋
翻
样

第一章梁钢筋翻样
10号轴顶层梁箍筋加密：

箍筋：
下料长度：（700-50+300-50）*2+14*8-3*2*8=1864mm
轴A、C间加密区：（1050-50）*6=6000 mm
非加密区：1500+4600+650=6750 mm
个数：（6000/100+1）=61个 （加密区）
（6750/150+1）=46个 （非加密区）
总个数：61+46=107个
拉筋：
下料长度：300-25*2+14*8=362 mm
拉筋区：7200+3900+3100-100=14100 mm
个数：（14100/300+1）*2=96个

10号轴四层梁箍筋加密：
箍筋：
下料长度：（700-50+300-50）*2+14*8-3*2*8=1864mm
轴A、C间加密区：（1050-50）*6=6000 mm
非加密区：4660+920+650=6230 mm
个数：（6000/100+1）=61个 （加密区）
（6750/150+1）=46个 （非加密区）
总个数：61+46=107个
拉筋：
下料长度：300-25*2+14*8=362 mm
拉筋区：7200+3900+3100-100=14100 mm
个数：（14100/300+1）*2=96个

10号轴二、三层梁箍筋加密：

箍筋：
下料长度：（700-50+300-50）*2+14*8-3*2*8=1864mm
轴A、C间加密区：（1050-50）*6=6000 mm
非加密区：4550+650+870=6070 mm
个数：（6000/100+1）*2=122个 （加密区）
（6750/150+1）*=84个 （非加密区）
次梁区域加密区箍筋个数：6*2=12个
总个数：122+84+12=218个
拉筋：
下料长度：300-25*2+14*8=362 mm
拉筋区：7200+3900+3100-100=14100 mm
个数：（14100/300+1）*2*2=192个

10号轴一层梁箍筋加密：

箍筋：
下料长度：（700-50+300-50）*2+14*8-3*2*8=1864mm
轴A、C间加密区：（1050-50）*6=6000 mm
非加密区：4550+650+870=6070 mm
个数：（6000/100+1）=61个 （加密区）
（6750/150+1）=42个 （非加密区）
次梁区域加密区箍筋个数：6个
总个数：61+42+6=109个
拉筋：
下料长度：300-25*2+14*8=362 mm
拉筋区：7200+3900+3100-100=14100 mm
个数：（14100/300+1）*2=96个

第二章 柱钢筋翻样

箍筋：
下料长度：(450-60)*4+14*8-3*2*8=1624mm
加密区：（4500+600+500*8+700*4-30=11870 mm
非加密区：1900*4=7600 mm
个数：(11870/100+1)*2=120*2=240个 （加密区）
（7600/200+1）*2=39*2=78个 （非加密区）
总个数：240+78=318个

箍筋（基础—4.45m）：
下料长度：(1225-60+450-60)*2+14*10-3*2*10=3190mm
加密区：(4500+600-700)/3+1225+700=3392 mm
非加密区：4500+600-3392=1708 mm
个数：(3392/100+1)=35个 （加密区）
1708/200+1=10个 （非加密区）
总个数：35+10=45个
箍筋（基础—4.45m）：
下料长度：(450-60)/3+1225-60+14*10-3*2*10=1375mm
加密区：(4500+600-700)/3+1225+700=3392 mm
非加密区：4500+600-3392=1708 mm
个数：(3392/100+1)=35个 （加密区）
1708/200+1=10个 （非加密区）
总个数：35+10=45个
箍筋（基础—4.45m）：
下料长度：(1225-60)/3+450-60+14*10-3*2*10=859mm
加密区：(4500+600-700)/3+1225+700=3392 mm
非加密区：4500+600-3392=1708 mm
个数：(3392/100+1)=35个 （加密区）
1708/200+1=10个 （非加密区）
总个数：35+10=45个
箍筋（4.45m—18.85 m）：
下料长度：(1225-60+450-60)*2+14*8-3*2*8=3174mm
加密区：8*1225+4*700-30=12570 mm
非加密区：450*4=1800 mm
个数：12570/100+1=127 （加密区）
1800/200+1=10 （非加密区）
总个数：127+10=137个
箍筋（4.45m—18.85 m）：
下料长度：（450-60）/3+1225-60+14*8-3*2*8=1359mm
加密区：8*1225+4*700-30=12570 mm
非加密区：450*4=1800 mm
个数：12570/100+1=127 （加密区）
1800/200+1=10 （非加密区）
总个数：127+10=137个
箍筋（4.45m—18.85 m）：
下料长度：（1225-60）/3+450-60+14*8-3*2*8=843mm
加密区：8*1225+4*700-30=12570 mm
非加密区：450*4=1800 mm
个数：12570/100+1=127 （加密区）
1800/200+1=10 （非加密区）
总个数：127+10=137个

箍筋（基础—8.05 m）：
下料长度：（550-60）*4+14*10-3*2*10=2040mm
加密区：（4500+600-700）/3+(4500+600-700)/6+700*2+550*2=4700 mm
非加密区：8100+600-4700=4000mm
个数：4700/100+1=48 （加密区）
4000/200+1=21 （非加密区）
总个数：48+21=69个
箍筋（基础—8.05 m）：
下料长度：(490/3+550-60)*2+14*10-3*2*10=1387 mm
加密区：（4500+600-700）/3+(4500+600-700)/6+700*2+550*2=4700 mm
非加密区：8100+600-4700=4000mm
个数：(4700/100+1)*2=96（加密区）
(4000/200+1)=42 （非加密区）
总个数：96+42=138个
箍筋（8.05 m—11.65m）：
下料长度：(450-60) *4+14*10-3*2*10=1640mm
加密区：500*2+700=1700 mm
非加密区：00=1900mm
个数：1700/100+1=18（加密区）
1900/200+1=11 （非加密区）
总个数：18+11=29个
箍筋（8.05 m—11.65m）：
下料长度：450-60+14*10=530mm
加密区：500*2+700=1700 mm
非加密区：00=1900mm
个数：(1700/100+1)*2=36（加密区）
(1900/200+1)=22 （非加密区）
总个数：36+22=58个
箍筋（11.65m—18.85m）：
下料长度：(450-60)*4+14*8-3*2*8=1624mm
加密区：500*4+700+37*18=3366 mm
非加密区：00+37*18-3366=3800mm
个数：3366/100+1=35（加密区）
3800/200+1=20 （非加密区）
总个数：35+20=55个
箍筋（11.65m—18.85m）：
下料长度：450-60+14*8=502mm
加密区：500*4+700+37*18=3366 mm
非加密区：00+37*18-3366=3800mm
个数：（3366/100+1）*2=70（加密区）
（3800/200+1）*2=40 （非加密区）
总个数：70+40=110个

第三章 基础钢筋翻样

箍筋：
下料长度：(1200+650-4*40)*2+14*8-3*2*8=3444mm
加密区：750+1550+1550+950+950+750+750+1525-80=8695 mm
非加密区：3450+1550+1550=6150mm
个数：8695/100+1=88（加密区）
6150/200=32（非加密区）
总个数：88+32=120个
箍筋：
下料长度：(2795+1120)*2+14*8-3*2*8=2862mm
加密区：750+1550+1550+950+950+750+750+1525-80=8695 mm
非加密区：3450+1550+1550=6150mm
个数：8695/100+1=88（加密区）
6150/200=32（非加密区）
总个数：88+32=120个
箍筋：
下料长度：650-80+14*8=682mm
箍筋区：1800+7200+4000+3200+1800-80-50*8=17520 mm
个数：（17520/400+1）*3=135
箍筋：
下料长度：1800+7200+4000+3200+1800-40*2=17920
个数：6*2=12
箍筋：
下料长度：3000-200-80=2720mm
箍筋区：1800+7200+4000+3200+1800-40*2=17920mm
个数：17920/100+1=181根

第四章 板钢筋翻样

二、三层6-11轴线钢筋翻样
1号受力钢筋：
下料长度：14400-150*2+（120-15）*2+（300-25）2-2*8*2=14828mm
根数：（3600-100-150-2*50）/150+1)*6=138根
总成:14.828*138=2046.264m

2号受力钢筋：
下料长度：7200mm
根数：（3600-100-150-2*2*25）/150+1)*6=138根
总长:7.2*138=993.6m

3号受力钢筋：
下料长度：3200+1800=5000mm
根数：（3600-100-150-2*2*25）/150+1)*6=138根
总长:5*138=690m

4号受力钢筋：
下料长度：2200mm
根数：（3600-100-150-2*2*25）/150+1)*6=138根
总长:2.2*138=303.6m

5号受力钢筋：
下料长度：144000-150*2+(120-15)+100-15+(300-25)*2-2*8*2=14808mm
根数：(2000-100-150-2*50)/100+1=18根
总长:14.808*18=266.54m

6号受力钢筋：
下料长度：7200-150*2+(120-15)*2+(300-25)*2-2*8*2=7628mm
根数：(2100-100-50+100)/100+1=22根
总长:22*7.628=167.816m

7号受力钢筋：
下料长度：7200 mm
根数：(2000-150-100-50*2)/150+1=12根
总成:7.2*12=86.4m

8号受力钢筋：
下料长度：4000-150-100+(120-15)*2+(300-25)+(200-25)-2*8*2=4378mm
根数：(2100-50*2-100*2)/100+1=19根
总成:4.379*19=83.128m

9号受力钢筋：
下料长度：4000mm
根数：(2100-50*2-100*2)/100+1=19根
总成:4*19=76m

10号受力钢筋：
下料长度：7200mm
根数：（4*50）/150+1=26根
总成:7.2*26=187.2m

11号受力钢筋：
下料长度：7200-15*2+(120-15)*2+(300-25)*2-2*8*2=7628mm
根数：(30*2)/100+1=29根
总成:7.628*29=221.212m

12号受力钢筋：
下料长度：7200mm
根数：(30*2)+1=20根
总成:7.2*20=144m
13号受力钢筋：
下料长度：2200++(120-15)*2+(300-25)+(200-25)-2*8*2=4378mm
根数：(30*2)/100+1=29根
总成:4.378*29=126.26m

14号受力钢筋：
下料长度：2200+1800=4000mm
根数：(30*2)/100+1=29根
总成:4*29=116m

15号受力钢筋：
下料长度：7200+150+900-150+(120-15)*2+300-25-2*8*2=8553mm
根数：(5000-150-100-50*2)/150+1+(7200-150-150-50*2)/150+1=79根
总成:8.553*79=675.687m

16号受力钢筋：
下料长度：7200mm
根数：(5000-150-100-50*2)/150+1+(7200-150-150-50*2)/150+1=79根
总成:7.2*79=568.8m

17号受力钢筋：
下料长度：7200-150-150+(100-15)*2+(300-25)*2-2*8*2=7588mm
根数：(2200-100-150-50*2)/150+1=14根
总成:7.588*14=106.232m

18号受力钢筋：
下料长度：3600+3600=7200mm
根数：(2200-100-150-50*2)/150+1=14根
总成:7.2*14=100.8m

19号受力钢筋：
下料长度：14400-150*2+（120-15）*2+（300-25）2-2*8*2=14828mm
根数：(5000-150-100-50*2)/100+1=48根
总成:14.828*48=711.744m

20号受力钢筋：
下料长度：3600*4=14400mm
根数：(5000-150-100-50*2)/150+1=32根
总成:14.4*32=460.8m

21号受力钢筋：
下料长度3600*4+2000-150-100+120-15+100-15+300-25+200-25-32=16758mm
根数：（2200-150-100-50*2）/100+1=20根
总成:16.728*20=335.16m

22号受力钢筋：
下料长度：3600*4+2000=16400 mm
根数：(2200-150-100-50*2)/150+1=14根
总成:16.4*14=229.6m

23号受力钢筋：
下料长度：3600*4+4100+3100-150*2+(120-15)*2+(300-25)*2-32=22028 mm
根数：(7200-150*2-50*2)/100+1=69根
总成:22.028*29=1519.932m

24号受力钢筋：
下料长度：3600*4+4100+3100=21600mm
根数：(7200-150*2-50*2)/150+1=47根
总成:21.6*47=1015.2m

25号受力钢筋：
下料长度：2000-100+150+900+(100-15)+（120-15）+200-25-32=3283mm
根数：(3200-100-150-50*2)/150+1+(4000-100-150-50*2)/150+1=46根
总成:3.283*46=151.018m

26号受力钢筋：
下料长度：2000mm
根数：(3200-100-150-50*2)/150+1+(4000-100-150-50*2)/150+1=46根
总成:2*46=92m
27号受力钢筋：
下料长度：5200-100-150+(120-15)*2+(200-25)+(300-25)-2*8*2=5578 mm
根数：（2200+50*2）/100+1=38根
总成:5.578*38=211.964 m

28号受力钢筋：
下料长度：5200
根数：（2200+50*2）/100+1=38根
总成:5.2*38=197.6m

10轴一层梁（BKL3）钢筋配料单：
钢筋编号
简图
直径（mm）
钢筋级别
下料长度（mm）
单位根数
质量/Kg
1

20

15.246
2
75.32
2

22

2.477
3
22.14
3

22

3.031
2
17.96
4

20

7.982
2
39.43
5

18

7.908
2
31.63
6

18

3.951
2
15.8
7

18

2.601
2
10.4
8

16

1.239
2
3.92
9

16

7.787
4
49.51
10

16

1.629
2
5.51
11

12

14.728
4
52.31
12

8

1.964
109
80.25
13

8

0.362
96
13.73

10轴二、三层梁（BKL11）钢筋配料单：
钢筋编号
简图
直径（mm）
钢筋级别
下料长度（mm）
单位根数
质量/Kg
1

18

15.177
4
121.4
2

22

3.031
4
36.13
3

18

2.477
8
242.83
4

22

3.95
4
29.53
5

18

3.95
4
31.6
6

18

3.1
4
24.8
7

18

2.817
4
22.54
8

16

1.628
4
10.29
9

12

14.728
8
104.63
10

8

1.864
218
160.51
11

8

0.362
192
27.45

10轴四层梁（BKL27）钢筋配料单：
钢筋编号
简图
直径（mm）
钢筋级别
下料长度（mm）
单位根数
质量/Kg
1

20

15.246
2
75.32
2

22

3.048
2
18.17
3

22

2.489
3
22.25
4

22

8.106
2
48.31
5

20

8.032
2
44.02
6

16

3.844
2
12.27
7

16

2.85
2
9.01
8

16

7.837
4
49.
