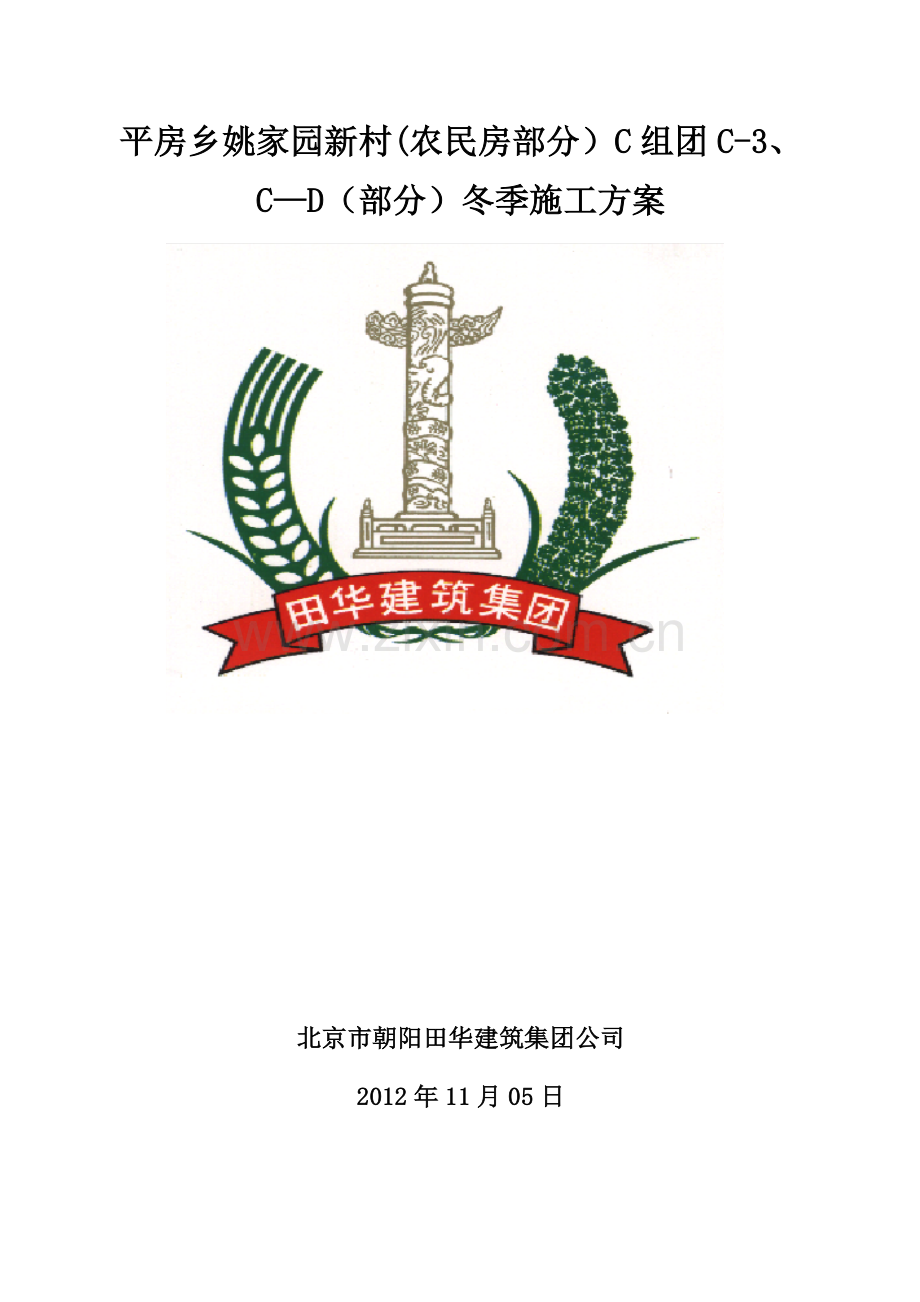

平房乡姚家园新村(农民房部分）C组团C-3、C—D（部分）冬季施工方案

北京市朝阳田华建筑集团公司
2012年11月05日

平房乡姚家园新村（农民房部分）C组团C-3 、C-D(部分)冬季施工方案

冬季施工方案审批表

工程名称
姚家园新村（农民房部分）
C组团C-3、C—D（部分）
结构形式
C—3：剪力墙
C-D：框架
建筑面积
C—3：22306m2
C-D(1—11/G-M轴）：3100m2
层数
C-3：地上18层地下2层
C-D：地下1层
建设单位
聚鑫城房地产开发公司
施工单位
北京市朝阳田华建筑集团公司六公司
编制部门
工程项目部
编制人
于建兵
编制时间
2012年11月05日
报审时间
2012年11月05日
审批部门
技术部
审批时间

审批人

审批意见：（填写讨论的主要结论包括应修改的部分）

备注：C-D建筑面积为16714m2,本项目部施工面积为3100m2.

平房乡姚家园新村（农民房部分）C组团C-3 、C-D(部分)冬季施工方案
目录
1。编制依据1
2。工程概况1
3.施工准备2
3。1技术准备2
3。2 材料准备2
3.3现场准备3
4。施工安排3
4.1施工部署3
4.3人员组织和职责分工5
5.主要施工方法6
5.1土方工程6
5.2钢筋工程7
5。4模板工程7
5.3混凝土工程8
5。4防水工程10
6。越冬工程的维护10
7.安全、消防、环保、文明施工措施11
7。1冬施安全、消防措施11
7.2环境保护措施12
7。3文明施工措施12
7.4其他措施13
8。混凝土底板的热工计算13
9。混凝土测温孔布置图15

II
平房乡姚家园新村（农民房部分）C组团C-3 、C-D(部分)冬季施工方案

1.编制依据
1。1《建筑工程施工质量验收统一标准》(GB50300—2001）
1。2《混凝土结构工程施工质量验收规范》（2011版）（GB50204-2002）
1。3《混凝土结构工程施工规范》（GB50666-2012）
1.4《建筑工程冬期施工规程》（JGJ/T104－2011）
1.5《建筑施工组织设计规范》(GB/T50202—2009）
1。6《建筑工程施工组织设计规程》(DB11T363—2006)
1.7《北京建筑工程资料管理规程》（DB11T695-2009）
1。8本工程施工图纸
1。9本工程施工组织设计
2.工程概况
序号
项 目
内 容
1
工程名称
平房乡姚家园新村C组团—C—3、C-D（1-11/G—M轴）
2
建设单位
聚鑫城房地产开发公司
3
设计单位
惟邦环球建筑设计（北京）事务所
北京中建恒基工程设计有限公司
4
监理单位
中国水利水电建设工程咨询北京公司
5
施工单位
北京市朝阳田华建筑集团公司六公司
6
开竣工时间
2012年8月19日至2014年8月30日
本项目位于北京市朝阳区姚家园,用地呈矩形，西侧为青年路、南侧为姚家园中街,东侧为黄衫木店路,北侧为姚家园北街；C—3为板式高层住宅楼地上，剪力墙结构,地上18层，层高2.8m，建筑面积为19996.72 m2，地下二层，层高分别为3。3、3。4m，建筑面积分别为1083.38 m2、1225.68 m2；C—D地下车库部分,框架结构，平时为地下车库,战时为人防工程，地下一层,檐口高度5.4m，建筑面积16140。1 4m2，地上入口建筑面积247.96 m2，地上设备附属用房建筑面积325。66 m2,本项目部施工部分的面积约为3100 m2。
根据有关规定,当室外日平均气温连续5d低于50C即进入冬季施工;但是若当日最低气温降到0℃以下，也要采取保温措施；当室外日平均气温连续5天高于5℃时解除冬期施工;具体根据根据测温人员记录的大气温度确定进入以及解除冬期施工的具体时间;根据本工程的进度计划，本工程的基础底板工程预计进行冬季施工，冬季施工的各分部分项必须满足其他专项施工方案的要求。
3。施工准备
3。1技术准备
3.1.1认真复核施工图纸,对冬期施工的重点部位施工进行分析、防范，对容易受冻的结构构件重点加强保温及检查.
3。1。2编制切实可行的冬期施工方案,针对冬期施工的特点，采取切实有效的措施，保证质量、安全、消防等各个方面不发生事故,提前向有关人员做好技术交底。
3.1。3提前对搅拌站提出水泥、砂、石、外加剂（早强剂、防冻剂）等原材及混凝土温度（包括水、砂加热温度，混凝土入罐温度，混凝土出罐温度，以及罐车保温、坍落度等)等方面的要求，并提前进行试配。
3。1。4提前做好试验管理工作，明确对混凝土原材及其加热温度和掺抗冻剂等有关事宜。预拌混凝土搅拌站必须提供混凝土早强剂、防冻剂、抗冻剂生产厂家的质量证明书，合格证,技术检验单,产品说明书,使用前还应进行试验。
3.2 材料准备
根据本工程冬施的要求，进行冬施材料的准备，具体见下表：
冬施材料表
序号
名称
单位
数量
备 注
1
塑料布
m2
3000

2
彩条塑料布
m2
2000

3
防火草帘
m2
5000

4
普通温度计
根
150

5
寒暑表
块
1

6
百叶箱（测温）
个
1

3。3现场准备
3.3.1根据现场平面布置提前组织有关机具、保温材料进场。
3.3.2敷设输送泵管道,对管道进行保温；对各种设备检查其安全可靠性.
3.3.3做好全部临时给水管、消防水管、节门等的防冻保温工作。
3。3。4材料堆放场地垫高夯实，保证无积水、积冰。
3。3.5严冬时，根据养护测温情况，对混凝土及时增加草帘等覆盖措施.
3。3。6现场办公室采用空调取暖,应做好消防工作，加大消防工作的检查力度.
3。3。7保证消防道路的畅通，保证消火栓周围无障碍物.
3。3.8对现场办公用房和暂设用房采暖设施的全面检查及完善.
3.3。9在冬施到来前，组织安全、生产、技术、材料等有关部门对施工现场进行
4.施工安排
4.1施工部署
根据本工程的特点，本工程地下部分根据沉降后浇带和补偿收缩后浇带按4个流水段划分,具体位置见附图。

4。3人员组织和职责分工
4.3.1建立以项目组织机构为基础的冬施组织机构，具体机构见下图：
4.3。2组织冬施人员培训,具体计划见下表:
培训内容
参加人员
日期
备 注
冬施动员
项目部全体人员
2011。11.6
项目经理、技术负责人组织
冬施安全培训教育
项目部全体人员
2011。11。6
安全员组织、并进行考核
管理层培训（规程、规范及冬施方案的学习)
项目部管理人员
2011。11.8
项目经理、技术负责人、生产主管组织
操作层培训、特殊工种人员培训、消防保卫培训
测温员
1011.11。8
技术组组织，并进行考核
试验员
2011.11.8
技术组组织，并进行考核
消防员、保卫员
2011.11。10
安全员组织，并进行考核
4。3.3技术部门安排一名专职技术人员,负责冬期施工的技术工作。
4.3.4试验室安排专人负责冬期施工同条件试块的管理。
4.3。5现场安排3名冬期施工测温人员，负责不间断的测温工作。
4。3.6及时接收天气预报，防止寒流突然袭击。
5。主要施工方法
5.1土方工程
5。1.1一般要求
（1）建筑场地宜在冻结前清除地上与地下障碍物、地表积水,并应平整场地与道路.冬季应及时清除积水，春融期应做好排水。
(2）对施工控制坐标点、水准点及轴线定位点的埋设，应采取防止土壤冻融变位、沉降措施，并应定期复核校正。
（3)基坑不得留冻土层，应防止地基土被融化的雪水或冰水浸泡。
5.1.2施工方法
(1)本工程土方已经开挖完毕，土方工程的冬施主要为基坑的防冻与基础砖胎模外侧的土方回填。
（2)本工程基坑的冬施防冻措施为采用塑料薄膜盖底层，防火草帘盖面层的保温措施。
（3）基础砖胎模外侧的土方回填可采用含有冻土块的土回填,冻土块的粒径不大于150mm,含量不超过15%，且应均匀布置。
5。1。3质量检查与控制同土方施工方案。

5。2钢筋工程
5.2。1一般要求
(1）本工程钢筋调直冷拉时温度不宜低于-20℃。
（2）钢筋应堆放在无冰雪、积水的地方，使用前应除去冰雪或泥土。
（3)钢筋在运输和加工过程中应防止撞击和刻痕。
（4）钢筋绑扎过程中,遇有降雪，落到钢筋上的积雪,要及时清理,防止结冰。
5.2。2钢筋焊接
本工程在冬施过程中，严禁采用钢筋焊接工艺。
5。2.3质量控制及检查
施工质量要符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204以及其他国家有关现行标准.
5.4模板工程
5.4.1一般要求
（1)降雪过后，必须将模板上及模板内的冰雪清理干净，方能进入下道工序，严禁模板内有积雪进行混凝土浇筑。
（2)拆除侧面模板时，混凝土的临界强度必须满足＞4Mpa；并冷却到5℃后,且混凝土表面温度与环境温度差不应＞20℃，拆模后的混凝土表面应及时覆盖一层塑料布和草帘，保持水分，使其缓慢冷却.
（3）拆除后的模板应立即清理干净，木模板按要求码放整齐，待周转使用；钢模板清净后及时均匀涂刷脱模剂。
5.4.2质量控制及检查
施工质量要符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204以及其他国家有关现行标准。
5.3混凝土工程
5。3。1一般要求
(1)本工程混凝土冬施采用蓄热法，及混凝土浇筑后，利用原材料加热及水泥水化放热，并采取保温措施延缓混凝土冷却,在混凝土温度降到0℃以前达到受冻临界强度的施工方法.
(2）本工程基础混凝土冬季施工强度等级采用C30（设计为C30)。
（3）本工程基础混凝土冬季施工临界强度为混凝土强度的50%。
5。3。2混凝土原材料加热、搅拌、运输、浇筑
(1)本工程混凝土采用预拌商品，混凝土运输场外采用混凝土搅拌车，场内采用混凝土输送泵,之前的原材料保温、加热、混凝土加热等措施由混凝土生产厂家负责，保证混凝土到现场的温度不低于10OC,并做好各项测温记录。
（2）混凝土输送采用混凝土输送泵,混凝土泵管采用保温材料进行保温，泵送混凝土浇筑前采用与混凝土同配比的砂浆对混凝土管道进行预热。
(3）混凝土浇筑前，应清除模板和钢筋上的冰雪与污垢，要保证混凝土入模温度不低于5OC.
（4）基础混凝土分层浇筑时，已浇筑层的混凝土在未被上一层混凝土覆盖前，温度不应低于2OC。
5.3.3蓄热法养护
（1）本工程基础混凝土采用蓄热法养护,在混凝土浇筑过程中，混凝土随浇筑、随抹面、随覆盖，混凝土覆盖先采用一层塑料薄膜，然后再塑料薄膜上再覆盖草帘。
（2）对结构易受冻部位应加强保温措施，对边、棱角部位的保温层厚度应增大到面部位的2-3倍。
（3）混凝土在养护期间要做到防风防火的工作。
5.3。4混凝土测温
（1）混凝土测温孔的设置位置见附图，设置方法为在基础混凝土浇筑的同时埋入测温管道。
（2）测温孔应按计划布置图编号，并应设置明显标识。
（3)测温时,测温元件应采取措施与外界气温隔离；测温元件测量位置应设置结构表现下2cm处，留置在测温孔内时间不少于3分钟。
（4)混凝土养护测温在达到临界强度之前每6h一次。
5.3.5质量控制及检查
（1）施工质量要符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204以及其他国家有关现行标准.
（2)预拌混凝土的原材料、搅拌、运输过程中的温度检查及混凝土质量检查由生产企业进行，并将记录资料提供给施工单位。
（3）施工期间的测温项目与频次符合下表要求：
施工期间的测温项目与频次
序号
测温项目
频 次
备 注
1
室外气温
测量最高、最低气温

2
环境温度
每昼夜不少于四次

3
搅拌机棚温度
每一工作班不少于四次

4
水、水泥、矿物掺合料、砂、石及外加剂温度
每一工作班不少于四次

5
混凝土出机、浇筑、入模温度
每一工作班不少于四次

（4）混凝土质量应符合下列规定：
A。应检查混凝土表面是否受冻、粘连、收缩裂缝,边角是否脱落，施工缝处有无受冻痕迹；
B．应检查同条件养护试块的养护条件是否与结构实体相一致;
C.按成熟度法推定混凝土强度时，应检查测温记录与计算公式要求是否相符。
（5）混凝土抗压强度试件的留置除应按现行国家标准《混凝土结构工程施工质量验收规范》GB50204规定进行外，尚应增设2组同条件养护试件，用于检查混凝土受冻临界强度和用于检查混凝土拆模强度或负温转常温强度等。
5。4防水工程
5。4.1一般要求
（1）防水工程冬季施工应选择晴朗的天气施工。
(2）基础底板防水为SBS，采用热熔法施工，温度不低于-10OC。
（3）防水材料进场后，应存放于通风、干燥的暖棚内，严禁接近火源与热源，棚内温度不低于0OC。
（4）施工时应合理安排隔汽层、找平层、防水层的施工。
5.4.2防水施工
(1）基层应牢固坚实，表面无凹凸、起砂、起鼓现象；如有积雪、残留冰霜、杂物等应清理干净,并保持干燥。
（2）转角处应做成圆弧，半径宜为50mm.
(3）卷材应符合《地下防水工程质量验收规范》GB50208有关规定.
（4）基层处理应选用挥发快的溶剂，涂刷应干燥10h以上，并及时铺贴。
5。4。3质量控制及检查
施工质量要符合现行国家标准《地下防水工程质量验收规范》GB50204以及其他国家有关现行标准。
6.越冬工程的维护
(1)施工场地和建筑物四周做好排水，地基与基础不得被水浸泡。
（2）基础混凝土浇筑完毕覆盖保温一直到来年复工在取消。
（3）混凝土测温直到混凝土强度达到冬施混凝土临界强度才可以停止,以防出现异常情况，可以采取补救措施。
（4)后浇带采取保护措施,保证复工后检查合格。
7。安全、消防、环保、文明施工措施
7.1冬施安全、消防措施
7。1.1对工地所有人员定期进行技术安全教育,做好安全技术交底，配备好安全防护和劳保用品。
7.1.2现场的各种材料、模板、乙炔气瓶、氧气瓶等存放场地要符合安全要求。
7.1。3加强冬施劳动保护工作，做好防滑、防冻、防煤气中毒工作。
7。1.4脚手架、上人马道要采取防滑措施，霜雪天后要及时清扫，大风雪后及时检查脚手架，防止高空中坠落事故发生.
7.1。5操作面、测温点路线和测温点周围要有良好照明，消防道路畅通。
7。1。6现场火源要加强管理,尤其是聚苯板等易燃材料；对于散碎的聚苯板要及时清理回收,对于聚苯板要用苫布覆盖严密；消火栓要有明显标志。
7。1。7所有露明机具、设备及时覆盖防水材料,雪后及时清除道路上的冰雪，以及机具附近的积雪。
7。1.8挡风设施要使用非易燃品。
7.1.9电源开关、控制箱等设施要加锁,并设专人管理，防止漏电、触电。
7.1.10冬施前项目部组织各部门人员对生活区宿舍、食堂及现场办公室、库房、材料堆放场地、消防材料与设施等进行一次全面检查。
7。1.11预防机械伤害事故，各种机械要设专人看管操作，定期保养、检修，保持完好，非机电工严禁拆除机电设备。
7.1。12进入现场必须戴安全帽，高空攀登作业人员不允许穿塑料底鞋。
7。1。13现场内不准吸烟.
7。1.14格遵守用火制度，“用火证”当天有效，并做好防火准备。
7.1。15在消防栓、消防器材附近5m内，严禁堆物，保证消防道路畅通。
7。1.16架子上严防结冰,高空作业系好安全带，确保高空作业安全。
7.1。17严禁闸箱内结冰霜,确保用电安全。
7.1。18现场内草帘、木材、苯板等易燃物要远离电闸箱、电焊机和电动机具堆放，并备有足够的消防器材。乙炔罐与氧气瓶放置间距不少于5m, 距操作地点不少于10m。
7。1。19施工现场办公室、库房等严禁使用电炉子。
7。1。20振捣混凝土要穿胶鞋，戴绝缘手套。
7.1.21乙炔罐在冬施期间要防冻，如发现冻结要用热水融化，严禁用火烤，以防爆炸。
7.1。22大风、大雪天气,外架子要经过检查后方可施工.
7。1.23凡未涉及的有关工种的冬施安全技术要求，均按公司有关安全技术规定及《现场安全施工专项方案》认真贯彻执行。
7.2环境保护措施
7。2.1建立卫生区负责人值班制，并设专人打扫卫生；现场道路应保持清洁无明水，防止道路扬尘及结冰.
7。2。2现场内的垃圾、污物、施工废料应及时清走。
7.2。3合理安排施工,尽量减小噪音.
7。3文明施工措施
7.3。1现场内临时设施按平面图搭设，场内保持清洁，工作面做到活完料净脚下清。
7。3。2场内严禁吸烟、严禁随地大小便。
7.3.3工人不许酗酒、赌博、谩骂、打架斗殴，不准到施工现场外寻衅滋事。
7.3。4机械设备定期保养，清洁完好。
7。4其他措施
7.4.1混凝土浇筑后及时覆盖保温，顶板在拆除保温前不得上人作业.
7。4.2拆除保温必须由工长提出申请,经批准后方可拆除，任何人不得私自拆除。
7.4.3设专人覆盖保温和拆除保温，在顶板浇筑完混凝土覆盖保温后，除测温人员外其他人不得进入。
8。混凝土底板的热工计算
（1）以450厚底板为例,混凝土强度等级C30，日平均气温按—5℃考虑,混凝土浇筑完温度按5℃考虑;本验算只是计划，实际施工时根据具体情况必须重新验算。
（2）混凝土结构表面系数M的计算
M=A/V
M=2.22m—1
（3）围护层总传热系数K

板表面覆盖一层塑料布，上铺50厚草帘(草帘被的导热系数λ=0。14）则:
K=9。06kJ/（m2·h·K）〕
（4)混凝土蓄热养护开始到某一时刻t的温度T
T=ηe—θVce·t-ψe-Vce·t+Tm，a
混凝土蓄热养护开始到某一时刻t的平均温度Tm

其中θ、ψ、η为综合参数，按下式计算（取透风系数ω=1.8）:
，则θ=1.8×9。06×2。22÷(0.015×350×2400）=0.00287；
，
则ψ=0。015×350×350÷（350×2400-1。8×9.06×2。22）=0.00219
η=T3—Tm，a+ψ，取T3=5℃，Tm，a=-5℃；
则η=T3-Tm，a+ψ=10；
因此，混凝土蓄热养护开始到某一时刻t的温度T：
T=ηe—θVce·t-ψe—Vce·t+Tm，a;取t=360
则T =10×2。72—0.00287×0.015×360-0。00219×2。72-0。015×360-5=4.85
7)混凝土蓄热养护开始到某一时刻t的平均温度Tm为：

取t=480h,Tm,a=—5℃；
则Tm=1÷(0。015×480) ×(0.00219×2。72—0.015×480 -10÷0。00287×2.72-0。00287×0。015×480+10÷0。00287—0.00219）-5=4.92℃
上述式中 T-混凝土蓄热养护开始到任一时刻t的温度（℃）
Tm—混凝土蓄热养护开始到任一时刻t的平均温度（℃)
T—混凝土蓄热养护开始到任一时刻的时间（h）
Tm,a—混凝土蓄热养护开始到任一时刻t的平均气温（℃)
ρc—混凝土的质量密度(kg/m3），取2400kg/m3
mce-每立方米混凝土水泥用量(kg/m3），取240kg/m3
Qce—水泥水化累积最终放热量（kJ/kg），取350kJ/kg
Vce—水泥水化速度系数(h-1），取0。015h—1
ω—透风系数，取1。8
M-结构表面系数
K—结构围护层的总传热系数〔kJ/（m2·h·K）〕
e—自然对数底,取2.72
T3—混凝土浇筑完成时的温度（℃).
（5）确定混凝土强度的计算
计算混凝土养护成熟度
M=∑(T+15)×△t=∑(Tm+15)×△t =（4.92+15)×480=9561.6℃·h；
f=ae—b/M；
其中a、b为参数；
则回归方程式为：
f=20.627e-2310.668/M，将M值代入式中，则
f=20。627e-2310。668/9561。6=19。2Mpa，将混凝土强度f乘以综合蓄热法调整系数0。8,即为混凝土实际强度，f=19。2×0.8=15.36MPa＞15Mpa（受冻临界强度)
因此在混凝土平均温度为-5℃的情况下养护20天，才能解除保温。
9。混凝土测温孔布置图
