重庆来福士广场项目总承包工程（A标段）技术标

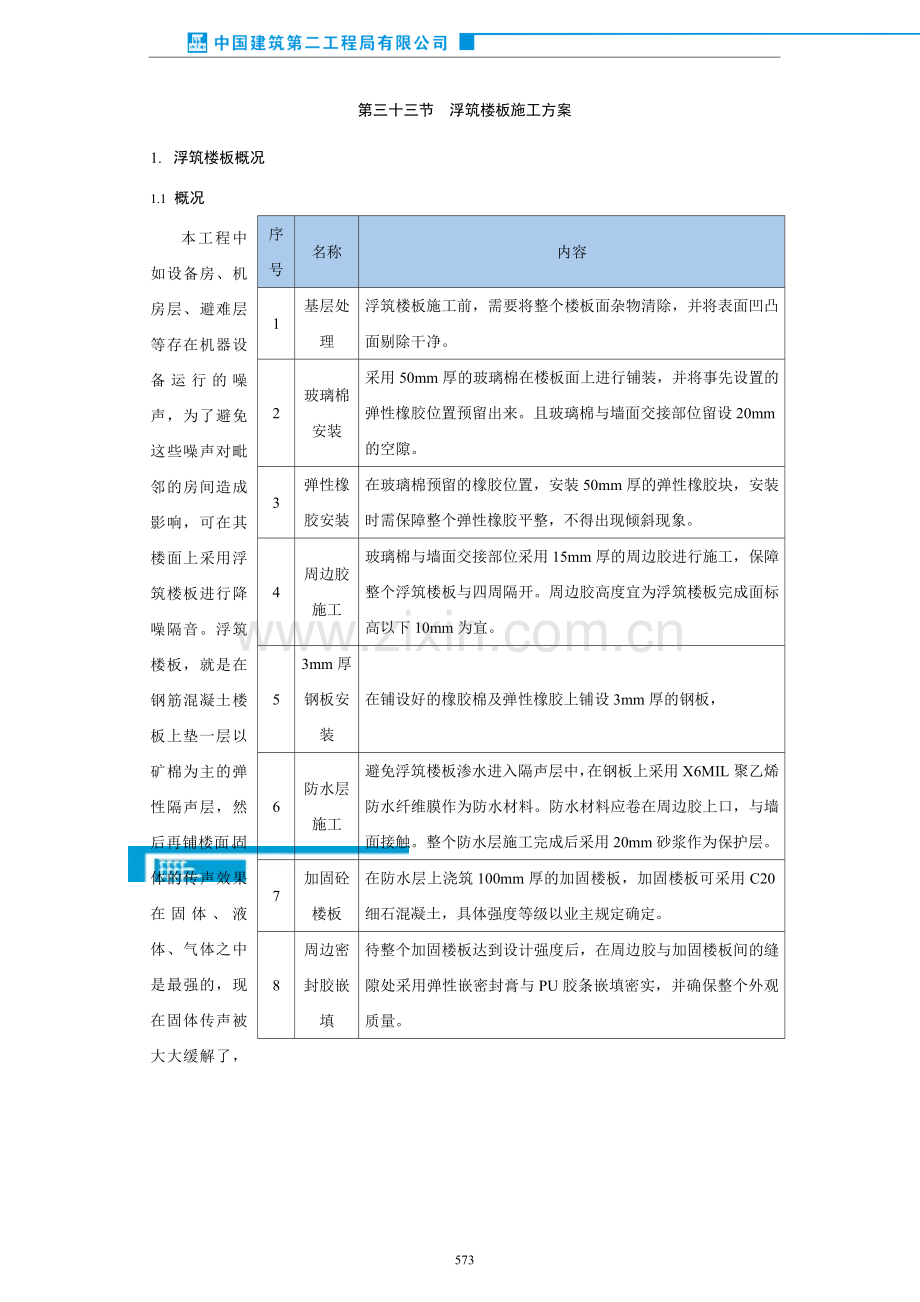

第三十三节 浮筑楼板施工方案
1. 浮筑楼板概况
1.1 概况
序号
名称
内容
1
基层处理
浮筑楼板施工前，需要将整个楼板面杂物清除，并将表面凹凸面剔除干净。
2
玻璃棉安装
采用50mm厚的玻璃棉在楼板面上进行铺装，并将事先设置的弹性橡胶位置预留出来。且玻璃棉与墙面交接部位留设20mm的空隙。
3
弹性橡胶安装
在玻璃棉预留的橡胶位置，安装50mm厚的弹性橡胶块，安装时需保障整个弹性橡胶平整，不得出现倾斜现象。
4
周边胶施工
玻璃棉与墙面交接部位采用15mm厚的周边胶进行施工，保障整个浮筑楼板与四周隔开。周边胶高度宜为浮筑楼板完成面标高以下10mm为宜。
5
3mm厚钢板安装
在铺设好的橡胶棉及弹性橡胶上铺设3mm厚的钢板，
6
防水层施工
避免浮筑楼板渗水进入隔声层中，在钢板上采用X6MIL聚乙烯防水纤维膜作为防水材料。防水材料应卷在周边胶上口，与墙面接触。整个防水层施工完成后采用20mm砂浆作为保护层。
7
加固砼楼板
在防水层上浇筑100mm厚的加固楼板，加固楼板可采用C20细石混凝土，具体强度等级以业主规定确定。
8
周边密封胶嵌填
待整个加固楼板达到设计强度后，在周边胶与加固楼板间的缝隙处采用弹性嵌密封膏与PU胶条嵌填密实，并确保整个外观质量。
本工程中如设备房、机房层、避难层等存在机器设备运行的噪声，为了避免这些噪声对毗邻的房间造成影响，可在其楼面上采用浮筑楼板进行降噪隔音。浮筑楼板，就是在钢筋混凝土楼板上垫一层以矿棉为主的弹性隔声层，然后再铺楼面。固体的传声效果在固体、液体、气体之中是最强的，现在固体传声被大大缓解了，楼板的隔声性能也就大大加强了。

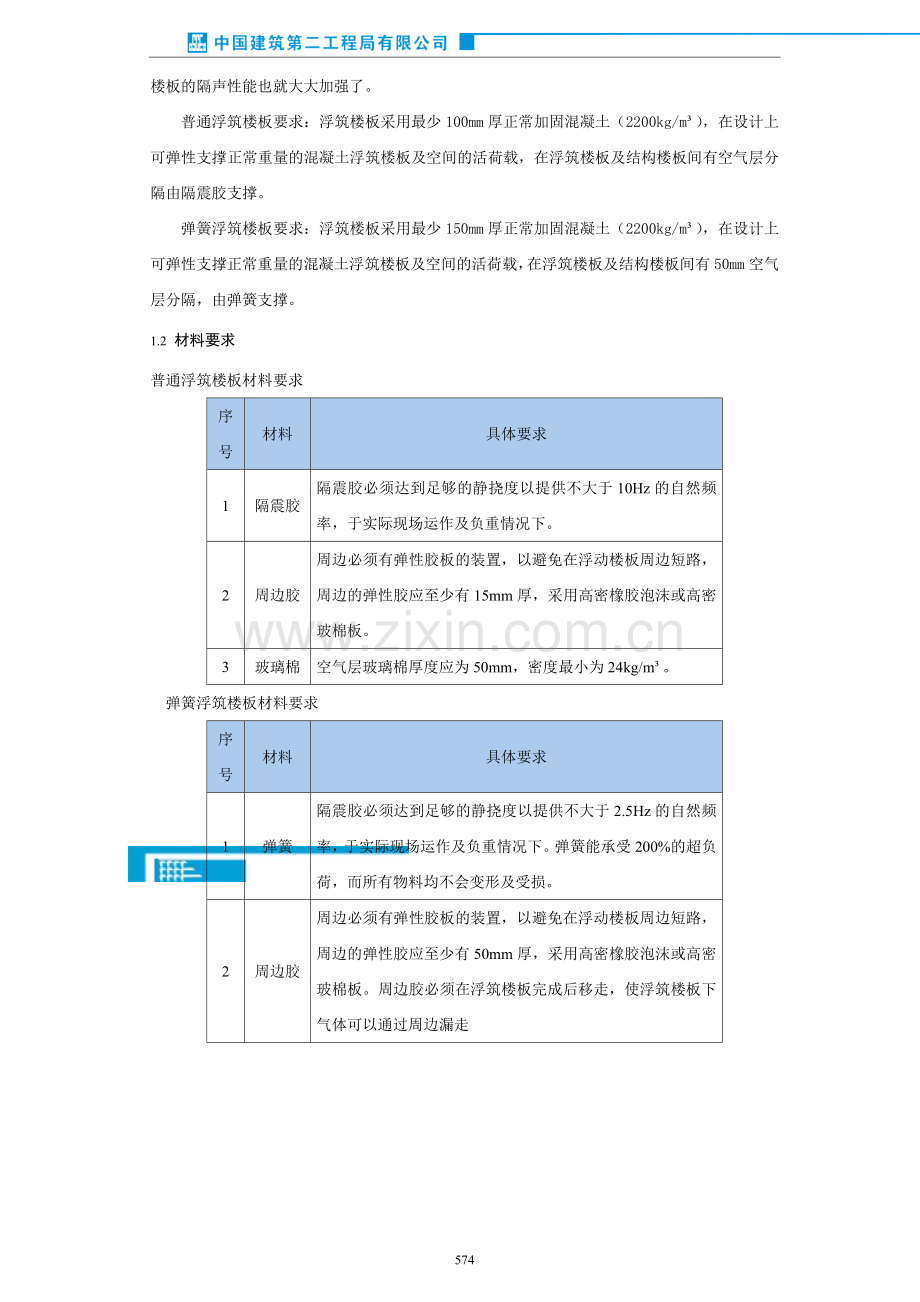

普通浮筑楼板要求：浮筑楼板采用最少100mm厚正常加固混凝土（2200kg/m³），在设计上可弹性支撑正常重量的混凝土浮筑楼板及空间的活荷载，在浮筑楼板及结构楼板间有空气层分隔由隔震胶支撑。
弹簧浮筑楼板要求：浮筑楼板采用最少150mm厚正常加固混凝土（2200kg/m³），在设计上可弹性支撑正常重量的混凝土浮筑楼板及空间的活荷载，在浮筑楼板及结构楼板间有50mm空气层分隔，由弹簧支撑。
1.2 材料要求
普通浮筑楼板材料要求
序号
材料
具体要求
1
隔震胶
隔震胶必须达到足够的静挠度以提供不大于10Hz的自然频率，于实际现场运作及负重情况下。
2
周边胶
周边必须有弹性胶板的装置，以避免在浮动楼板周边短路，周边的弹性胶应至少有15mm厚，采用高密橡胶泡沫或高密玻棉板。
3
玻璃棉
空气层玻璃棉厚度应为50mm，密度最小为24kg/m³。
弹簧浮筑楼板材料要求
序号
材料
具体要求
1
弹簧
隔震胶必须达到足够的静挠度以提供不大于2.5Hz的自然频率，于实际现场运作及负重情况下。弹簧能承受200%的超负荷，而所有物料均不会变形及受损。
2
周边胶
周边必须有弹性胶板的装置，以避免在浮动楼板周边短路，周边的弹性胶应至少有50mm厚，采用高密橡胶泡沫或高密玻棉板。周边胶必须在浮筑楼板完成后移走，使浮筑楼板下气体可以通过周边漏走
2. 浮筑楼板施工工艺
2.1 施工工序
基层处理→玻璃棉安装→50mm弹性橡胶安装→周边胶安装→3mm厚钢板→防水层施工→加固砼楼板施工→周边密封嵌填密实
2.2 工艺节点做法

浮筑楼板做法大样

浮筑楼板排水管详图

浮筑楼板管道穿越大样

浮筑楼板地漏设置大样

浮筑楼板各构造层图示大样
3. 弹簧浮筑楼板施工工艺
3.1 施工工序
设置周边胶→防水层施工→浮筑楼板骨架安装→浮筑楼板混凝土浇筑→放入弹簧→提升楼板→取走周边胶→地面装饰施工
序号
名称
内容
1
周边胶设置
在墙面四周设置50mm厚周边胶
2
防水层施工
在楼面上采用（2）X6MIL聚乙烯防水纤维膜作为防水材料的防水层。整个防水层施工完成后采用20mm砂浆作为保护层。
3
骨架安装
待防水层施工完毕，先放置铸铁外壳(埋于浮筑楼板内）并扣上加固钢筋，加固钢筋需要尽量保持楼板硬度，使用直径12mm的钢筋骨架，按照双层双向间距300mm进行设置。
4
浮筑楼板浇筑
在防水层上浇筑150mm厚的加固楼板，加固楼板可采用C20细石混凝土，具体强度等级以业主规定确定。
5
加入弹簧
待混凝土强度达到设计强度后，在事先放置的铸铁外壳内加入弹簧。
6
提升楼板
逐渐地调节每个弹簧，通过先压缩弹簧再提升楼板的方式进行调节以达到浮筑楼板与结构板面存在50mm的空气层。
7
取走周边胶
一切调节完善后，取走周边胶，使下层空气可以通过周边进行流通。
8
地面装饰
浮筑楼板达到设计标高后，在其表面进行地面装饰施工。
3.2 工艺做法大样

第一步施工大样

第二步施工大样

第三步施工大样
