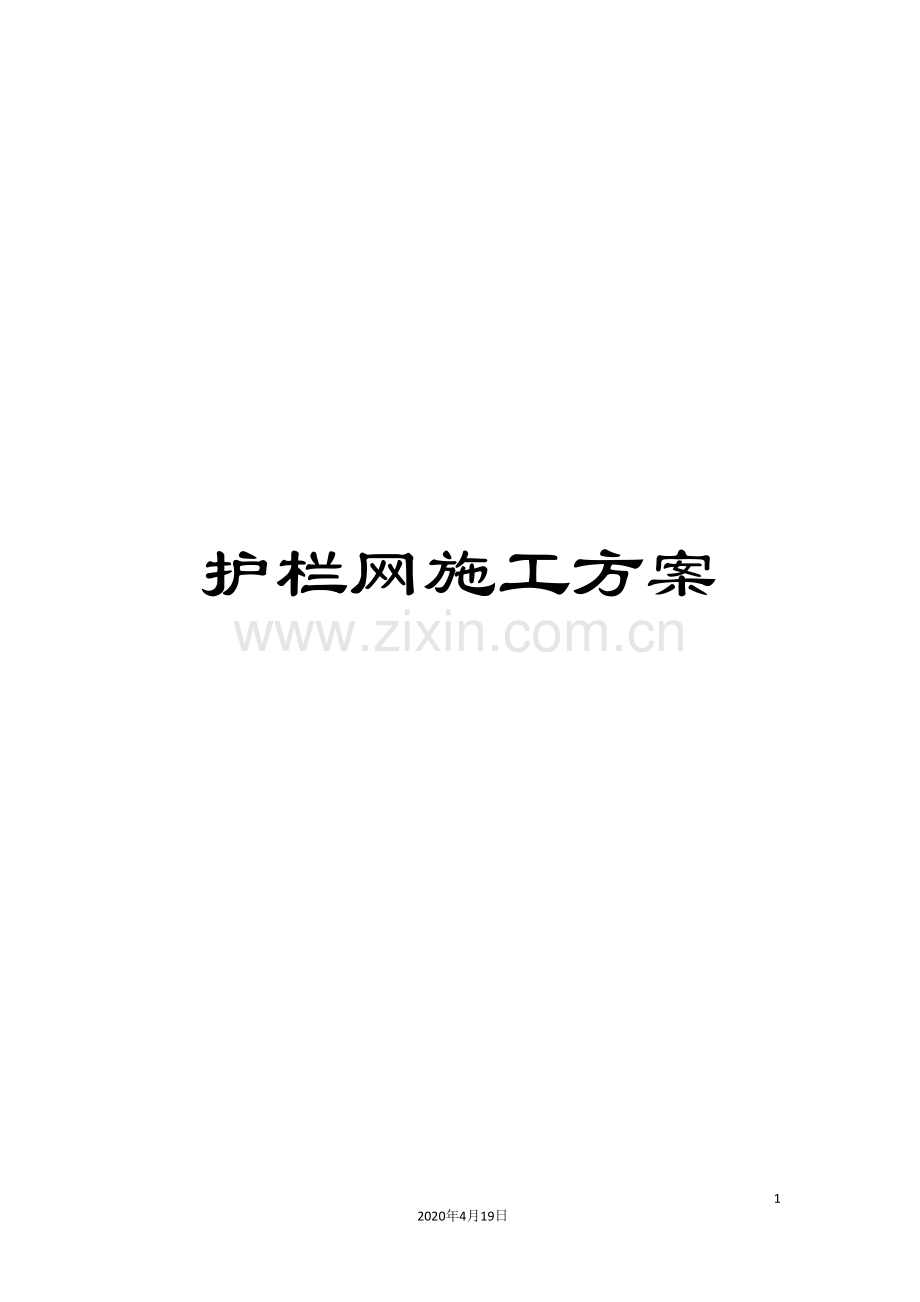

护栏网施工方案

7
2020年4月19日
文档仅供参考，不当之处，请联系改正。

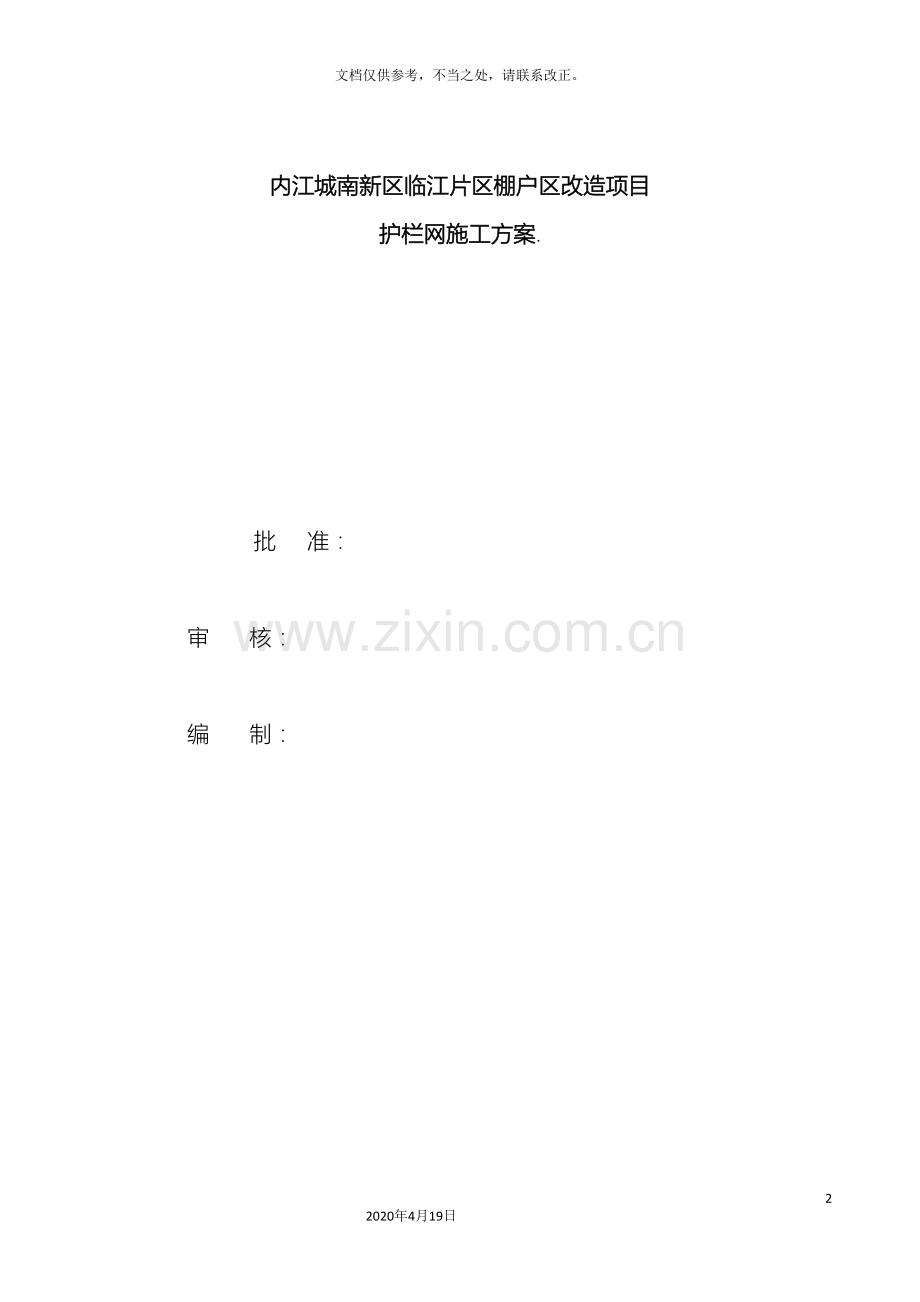

内江城南新区临江片区棚户区改造项目
护栏网施工方案.

批准：

审 核：

编 制：

目录
一、工程简介 2
二、工程材料技术参数 2
三、施工进度计划 2
四、施工步骤 3
五、质量和安全措施 4

一、工程简介
护栏网防护工程位于内江城南新区临江片区棚户区改造项目，根据内江新城发展投资有限公司对边坡防护的意见和要求，安装护栏网确保施工现场施工安全。需要安装护栏网约70套，长度约200m，具体长度、面积范围根据实际情况决定。
二、工程材料技术参数
防护栅栏高度统一为1.9m，分为立柱、栏片。立柱采用挖坑、浇筑混泥土基础方式进行安装，挖坑深度为500mm, 混泥土基础基座为直径300mm。立柱材质Q235规格长度为2150mm，直径48mm，管壁厚为2mm。网片采用4mm冷拔丝(侵塑前),网孔80x160(以实际排位为准)，栅栏片底部距地面150mm左右 ，基础持力层为粉质黏土或泥岩，地基承载力fak=110kpa。
三、施工准备
3.1 人员准备
序号
工种
人数
1
管理员
3
2
普工
20
3
安装工
20
4
电工
5
5
混凝土工
20
3.2 机械准备
序号
设备名称
单位
数量
备注
1
钻孔机
台
5

2
GPS
台
1

3
钢卷尺
把
10

4
铁锹
把
10

5
混凝土搅拌机
台
1

6
自卸车
辆
1

四、施工步骤
护栏网安装主要步骤包括：测量放线、原地面处理（换填夯实）、顺坡和开挖基坑、立柱临时定位、安装防护栏网片、浇筑立柱混泥土基础、护栏网整体紧固及调整。
（1）测量放样：按图纸设计要求及实际地形、地物的情况进行施工放样，定出立柱中心线，按规定的坡度和线形安装护栏网。
（2）原地面处理是保证防护栅栏安装线形平顺和整体牢固的重要前提。必须对地基下软弱层进行换填和夯实处理后，方可埋设立柱，确保立柱的牢固。立柱安装分段进行，从纵向看，立柱的轴线在一条直线上，不该有参差不齐的现象；从高度看，柱顶平顺，不应出现高低不平的情况，特殊地形除外。
（3）根据测量放样，设立标杆和白线，对原地表进行填挖和顺坡，并再次夯实，安装放样位置开挖立柱基坑，确保基坑尺寸。
（4）立柱的安装过程中必须保证立柱的稳固，以及和基础的连接紧密，立柱安装过程中应用小线对立柱安装的顺直度进行检测，对局部进行调整，确保直线段直顺，曲线段圆滑，立柱固定符合设计图纸要求。
（5）网片必须和立柱连接牢靠，网面安装平整，无明显翘曲和凹凸现象。
（6）立柱临时定位安装后，安装栏片，在确保安装正确牢固后，再浇筑混泥土基础并及时养护。
由于安装现场地形起伏不平，个别地段地形陡峭，防护栅栏安装难度较大，需要确保护栏工程安装牢固、围护严密、效果美观。
五、质量和安全措施
5.1 质量保证措施
（1）施工之前将施工技术措施和质量计划要求对施工人员进行详细交底，使施工人员熟悉施工部位的结构尺寸和相关的技术及质量要求。
（2）严格认真按照施工图设计、使用单位要求进行施工。
5.2 安全保证措施
本部位施工存在一定的安全隐患，在施工过程中，主要注意一下几点，确保施工安全：
（1）在施工之前，对所有施工人员进行班前教育，交代清楚可能存在的安全隐患。
（2）由于是在边坡临时施工，严格按照边坡施工作业指导书要求进行施工，注意人身安全。
（3）考虑到边坡作业，安全隐患大，施工尽量安排在白天进行。若必须在晚上进行施工，必须保证足够的施工照明。
（4）在施工过程中，现场工作人员必须遵守施工要求，正确、规范佩戴各种安全防护用品（如：安全帽等），防止发生意外事故。
（5）防护栅栏网安装完成后，基坑开挖的弃土应该进行外运或用于平整修复场地，不得随意堆放，做到工完料净，文明施工。
