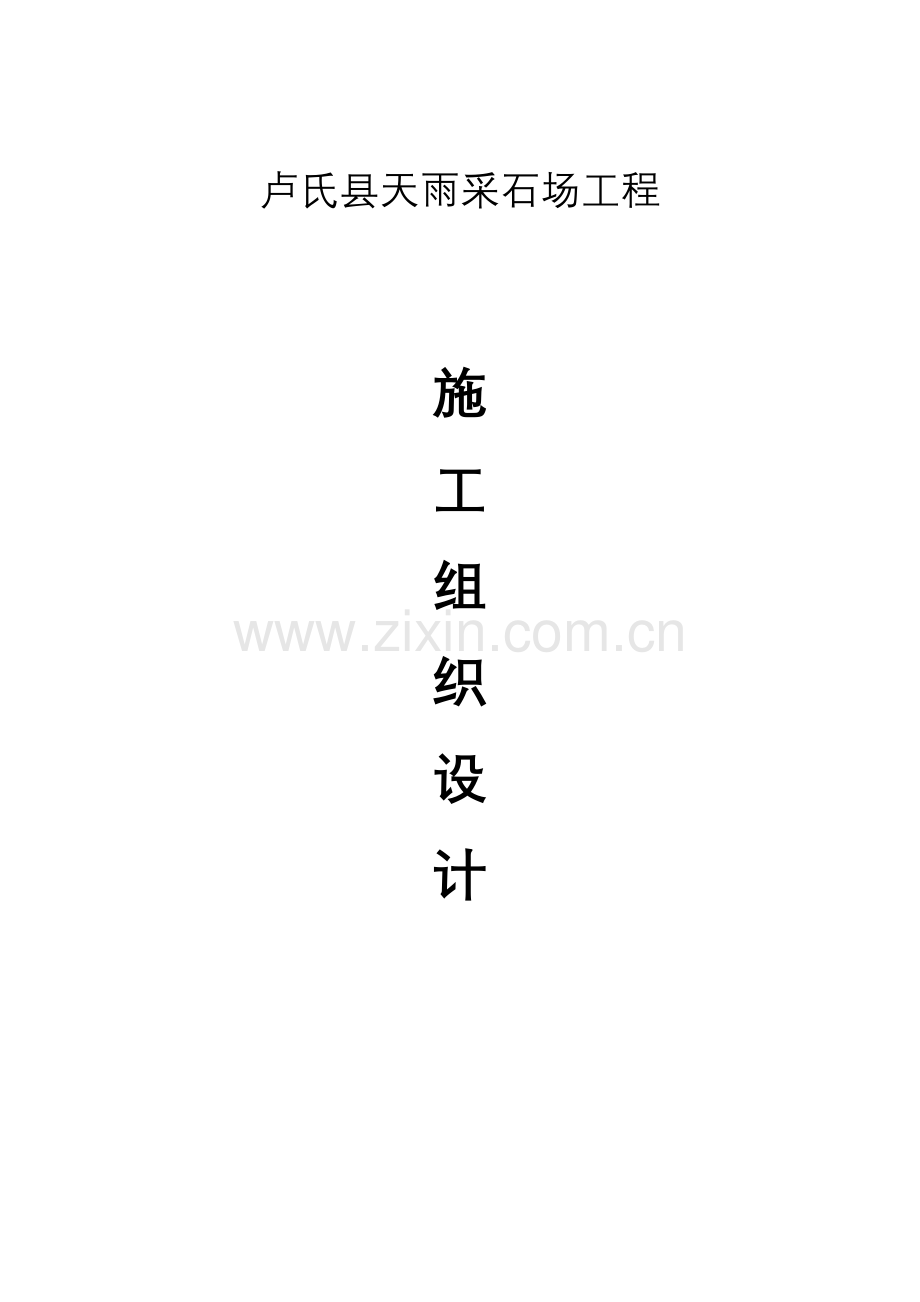

卢氏县天雨采石场施工组织设计.doc

卢氏县天雨采石场工程施工组织设计目 录第一章 工程概况2第二章 施工前准备工作2第三章 施工总平面图布置4第四章 主要施工方案和技术措施5第五章 主要分项工程施工技术措施6第六章 施工进度及资源配备7第七章 安全技术措施9第八章 环境保护管理体系及措施16第一章 工程概况（一）主要工程内容： 卢氏县天雨采石场工程五里川一号采场一号采区采矿工程包括爆破、开采、装车。（二）工程地点：卢氏县五里川镇温口村（三）设计生产能力：年产矿石200万吨（四）施工工期及质量五里川一号采场一号采区工期为两年，每月生产不少于25天（开工日期以施工合同签订后3日内开工为准。施工工期若有变化，以正式签订的施工合同工期为准。）施工验收及质量评定标准按国家及行业现行标准执行，矿石规格要求直径不大于45厘米。质量等级：合格 第二章 施工前期准备工作为合理安排工程的材料和设备运输，在工程开工前营造一个良好的施工环境，我们将制定一个详细、周密的计划来指导施工准备期应完成的工作。一、施工环境准备1.1现场勘察了解施工地段、道路、气候。1.2落实施工现场内的坐标、水准点。1.3现场平面规划布置。1.4临时用水、用电线路布设。1.5 临时设施的施工。二、技术组织措施2.1进行临时工程设施建设的具体设计。2.2编制实施性的施工组织设计计划。2.3编写各种针对性的保证措施。2.4结合工程施工特点，编写技术管理制度和实施细则。三、材料准备我方将按合同条款的要求组织和供应材料。每月月底提供下月材料需求计划。四、机械准备机械设备的正确选择是保证工程施工顺利进行和保证工程质量的重要条件。根据本工程的特点、规模及安全要求以及质量要求，我公司对主要施工设备进行了合理配置。露天平台剥离：挖掘机和装载机联合作业对土地进行平整，采用反铲挖掘机挖土自卸车进行装卸土方。配YT-28气腿式凿岩机爆破孤石。露天采矿：采用KY-100型潜孔采矿，反铲挖掘机挖装矿、自卸汽车运输、手持YT-28气腿风钻机修根底和爆破大块。五、施工组织准备承包合同一旦签订并确立开工日期后，我施工单位将精心组织施工，确保质量、工期、安全目标。我公司己通过ISO9001：2000标准认证，公司全面贯彻IDO9001：2000质量管理和质量保证标准，我们将公司制定的质量手册和程序文件建立完善的质量保证体系，针对工程特点，对施工全过程中与质量有关的全部过程活动进行管理和控制，使全体管理人员和员工按各自的质量职责承担其相应的质量责任，提供满足顾客需求的产品，按国际贯例实施项目管理，组建工程项目管理部，对该工程进行全面管理。工程项目管理部经理由具有项目经理资质的人员担任，在管理系统中选派具有中级职称以上的工程技术人员和经营人员负责日常管理工作；安全员、质量员、材料员必须有高中以上文化水平并具有相应的资质；其它担任具体工作的工作人员同样必须相应的资质。第三章 施工总平面布置一、布置的基本原则项目经理部办公室根据现场条件布置在距离生产区便道起点不远处，这样既便于现场管理。二、施工规划及布置为确保本工程施工的顺利按期进行，根据合理实用的原则，该工程施工期间，除建设方已提供的各项施工所需的准备条件外，施工方还需施工部分生活大临工程，其中土建共安排措施工程量300m2。三、供电、供水布置供电：尽量与业主协商，主要采用低压电源供应生活用电，生产用电需要外接100KVA变压器一台提供动力。供水：生活区用水与业主协商，从业主生活用水主管道接出，进入生活区分配使用。生产区用水主要是移动式压风机使用，施工方采取自备水车配送。四、 通讯进场后，施工单位安装1台程控电话，施工时使用程控电话对内、对外联系，另购置四台对讲机现场指挥联系各施工点。五、 土料场、弃碴规划由于施工主要以剥离施工为主，取土石方较多，我公司充分利用在三门峡地区的信益，积极主运动的发挥公共关系能力，协调解决好排土场，并按规范要求进行平整，并为后期的复耕做好准备。第四章 主要施工方案及技术措施一、 露天采场平台采场剥离：主要以挖掘机和装载机取土石方，农用自卸汽车运输，遇上孤石或整体较好的岩石使用YT-28凿岩机打眼爆破。 边沟临时排水：对于施工便道中高两侧低的便道，不需留取边沟；而处在挖石方较多的地带，则在挖方的同时，对边坡带留取边沟，使流水自流至宽阔地带。每平台应设置引水沟，将水引至下一平台再集中排水。采场平台：根据露天采矿中深孔爆破原则并结合穿孔设备的性能拟定台阶高度不超过15m，施工区台阶高度暂定为10m高。 边坡：边坡一般为梯形，尽量设在岩石较为稳固地段，不得有松散浮石悬挂。二、岩石爆破作业方案选择露天采场平台施工一般沿山体边缘施工，孤石和整体岩石较多，对于孤石采取使用YT-28气腿式凿岩机打眼，浅眼爆破。露天采矿:使用KY-100型潜孔钻车打眼，钻孔直径为100mm，钻孔深度最多为18m，主要根据采场台阶高度和最小抵抗线来确定。孔深确定依照L=(H/sin)+h(超钻深度)来确定。底盘最小抵抗线W为（0.60.9）*H（孔深）确定。孔距和排拒分别按照=m1*W1和=m2*b来确定，m1和m2分别为前后排炮孔邻近系数，一般m11，m2。布孔为正三角形布孔和方形布孔，正三角形布孔m2=1.15，方形布孔m2=1。堵塞长度L=Z*W，Z为堵塞系数，一般斜孔为0.91，垂直孔为0.70.8。单孔装药量：前排Q1=qaW1H,后排Q1=qaW1Ht(t为后排装药量增加系数一般为1.11.2)。装药、填塞、起爆方法：装药使用人工单一装药结构，炸药使用硝铵炸药，双导爆管起爆；堵塞以人工堵塞为主，自制炮泥（泥巴：砂=1：3）；起爆方法为毫秒延期导爆管。第五章 主要分项工程施工技术措施一、道路工程土方开挖1、工程概况道路有生产区道路，道路表面均为荆棘覆盖，其下为第四系表土层，具体厚度不详。2、表土清理表土层均使用反铲挖掘机由高至低顺序进行清理，装车运输到指定地点卸到，每次清理长度不得小于30m，这样以便于下一步石方爆破作业。二、石方爆破作业石方爆破主要在道路石方爆破和采准剥离石方爆破。1、 爆破方案选择道路石方爆破均较浅，石方量不大，局部挖石方高度较深。对于道路施工孤石和整体性较好且挖方高度小于3m的岩石，采取使用YT-28气腿式凿岩机打眼，浅眼爆破，眼深一般控制在2.5m以内，装药为连续装药，毫秒导爆管或半秒导爆管起爆；对于岩石整体性较好，厚度较大，挖方大于3m且钻孔较深的岩石，采取使用KY100型潜孔钻车打眼，中深孔多排空挤压爆破方式，钻孔深度小于5m，采用连续装药，毫秒导爆管或半秒导爆管起爆；钻孔深度大于5m，采用连续装药，双发毫秒导爆管或半秒导爆管起爆。处理根底试使用YT-28气腿式凿岩机打眼，浅眼爆破。爆破施工顺序依台阶从上至下。推进沿道路推进方向。2、 主要钻孔设备的选择主要钻孔设备使用YT-28气腿式凿岩机2台、KY100型潜孔钻车2台，配一台FGHY-20风冷式螺杆空压机。第六章 施工进度及资源配备一、施工进度计划按照业主要求计划完成所有工程。一、 资源配置我公司若能中标，在7个工作日内，相继做好各项资源配置，如人力资源、物资材料资源、设备资源等。二、 劳动力使用计划根据本合同项目的工程情况，我公司抽调1个专业施工队参与本合同项目的施工，包括项目部管理人员最高峰共计43人。施工队为专业化施工队，并配备具有丰富施工经验和管理能力的人员担任施工一线的领导，为本合同项目顺利实施提供可靠的基础保证。施工队的施工范围、工作内容以及施工布置如下：表1 露天采矿工程劳动力计划表 工 种投入人数备注项目经理1技术负责人1安全、质量员1材料员1打眼工8爆破工4机修工1电工1反铲司机3装载机司机3炊事员2合计26单位：人 表2 拟投入本工程的主要施工设备表 设备名称型号及规格数量制造厂名购买年份已使用时数检修情况现在何处进场时间反铲挖掘机3202台国产2003良好公司基地工程开工装载机ZL-502台厦门工程2010良好公司基地工程开工农用车时风5t3辆2006良好购买工程开工风钻YT-282台2008良好公司基地工程开工潜孔钻机KY1002台浙江2008良好公司基地工程开工空压机FGHY-201台上海2008良好公司基地工程开工第七章 安全技术措施第一节 安全目标和安全保证体系一、安全目标杜绝一切安全责任事故，实现安全生产。二、安全保证体系拟为本项目设立安全保证体系详见附图9-1安全保证体系图。第二节 安全保证措施一、安全管理组织机构为了加强施工安全管理工作，项目经理部建立健全安全管理组织机构，项目经理部和施工队均成立安全管理领导小组，并建立安全施工生产责任制。项目经理部设安全质量部，专职安全员1名，负责全管段的安全工作；各施工队设专职安全员1名，负责本队的施工安全工作；各工班设兼职安全员12名，负责本工班施工现场的安全工作。并成立以项目经理为组长，项目副经理和专职安全员为副组长，项目经理部各职能部门负责人、各工程队队长为成员的安全管理领导小组；工程队成立以队长为组长，副队长和专职安全员为副组长，各工班长为成员的安全管理领导小组。安全监察长和安全监察管理部门负责日常工作，其主要职责是：负责监督管理劳动安全，人身安全和运输安全工作。贯彻落实业主和项目经理部安全工作的目标和措施。制定安全管理的目标，分析安全生产形势，提出预防事故的措施和建议。定期组织安全工作检查，及时掌握施工现场、机械设备的安全状况，会同有关部门采取措施，消除事故隐患。组织制定重点工程和特殊工点的安全措施。组织开展安全生产评比活动，实施安全生产奖惩事宜。负责对职工进行安全教育培训工作，对防护用品的质量和使用进行监督检查。协助有关单位负责职工伤亡事故的调查、统计、报告和结案处理工作。做好防火、防盗和防爆措施，安全管理组织机构详见安全管理组织机构框图。二、建立安全岗位责任制工程技术部安全质量部调度室物资设备部计划财务部综合办公室采矿施工队剥离施工队机械运 输队爆破施工队副组长：专职安全员副组长：项目副经理项目经理部安全管理领导小组组长：项目经理协议签订开工进场后，在与业主签订施工合的同时，一起签订安全生产合同。项目经理部逐级签订安全生产包保责任状，把安全生产纳入承包考核内容。建立健全各级人员安全岗位责任制，明确各自职责。严格奖惩制度，对个别由于失职、牍职造成事故的责任人员要按有关规定给予严肃处理直至追究刑事责任。三、抓好安全教育和检查搞好安全法制教育和安全技术培训。在开工前对全体参战人员进行安全生产法、劳动法及其他有关安全法律、法规进行学习教育，提高大家的安全意识；同时对全体施工人员分专业、多层次的进行安全操作技术规程培训，使大家在施工过程中按照安全规程进行施工；还要对担负重点项目和重要岗位的专业技术人员进行重点培训，坚持持证上岗。抓好施工现场的安全教育，设立固定的安全宣传标语、安全揭示牌和安全警告标志。建立施工安全准备工作验收制度。每项工程开工前验收内容主要包括：施工组织设计是否有安全措施，施工机械设备是否符合技术和安全规定，安全防护设施是否符合要求，施工人员是否经过培训，安全责任制是否建立，施工中可能发生的危险情况是否有预防措施等。开展安全生产检查活动。项目经理部每月组织一次安全检查，每季项目部和施工队联合组织一次安全大检查。各队每周组织一次安全检查。对重点工程的安全检查工作应加大力度和检查次数。四、加强现场安全管理以建设安全标准工地为载体，强化施工现场作业控制。各施工队要结合工程类别和施工工地的特点，制订出石方开挖、边坡护理、采场采矿、放矿及爆破等工程的施工安全标准。场安全管理瞄准火工品的管理、爆破作业、高边坡防落石和塌方、汽车运输和消防安全等重点方面，按照矿山工程施工安全技术操作规程及有关规则执行。尤其在汽车运输过程中，要防止山高、路陡、弯多等引起的车辆、人身伤亡事故等等。在施工现场要布设安全警示牌、警告牌和宣传牌等。非施工人员不得进入施工现场，进入施工现场的人员必须配戴安全帽等。五、各分项工程的安全措施（1）露天台阶施工及中深孔爆破施工安全保证措施土石方在挖装过程中，挖掘机回转半径范围内严禁站人。向车辆卸载时，铲斗不能越过运输车辆驾驶室上空。爆破时，个别飞散物对人员的安全距离不得少于下表的规定：个别飞散物对人员的安全距离表爆破类型及方法个别飞散物的最小安全距离（m）1.破碎大块岩矿浅眼爆破4002.浅眼爆破法2003.浅眼药壶爆破3004.深孔爆破按设计不少于2005.深孔药壶爆破按设计不少于3006.浅眼眼底扩壶507.洞室爆破按设计不少于300边坡护理露天采场台阶一般宽度为1025m，边坡护理尤为重要，边坡不得有松散浮石悬挂，一经发现立即处理。边坡不得设在风化岩层中，且专职安全员对其特别监护。在下雨或冰冻季节加强观察并及时处理不安全隐患。（2）交通安全保证措施 对施工便道安排专人维修和养护，保证道路畅通。在陡坡和弯道处设置提醒标志，引起驾驶员的注意。紧邻悬崖、陡坡的施工便道处设置混凝土防护墙。 对驾驶员加强教育，提高驾驶员的自身素质。在车辆行驶过程中驾驶员必须遵守交通规则，不超载、不违章。 严禁驾驶员酒后和穿拖鞋驾车。在出车前必须对车辆进行检查，认定车辆不存在任何故障后，方可出车，严禁带故障车辆出行。（3）消防安全保证措施 在生活区、火工品库房和油库等易燃易爆区按有关规定要求布设灭火器具和防火材料。 安排专人对施工现场和生活区的用火、用电等易引发火灾的地方进行经常的检查，防止火灾的发生。 一旦发生火灾，立即组织自救，并请求当地消防单位增援。平时要保证施工现场的道路畅通，确保消防车辆能够到达火灾发生处。（4）火工品管理保证措施 建立以项目经理为组长的公安、物资、爆破作业四大员为组员的爆炸物品管理领导小组，组长对爆炸物品的安全负总责。爆炸作业四大员必须由政治可靠，责任心强，身体健康，并经公安机关培训后有合格证的内部职工担任。 与当地公安机关取得联系，要求其对我单位的爆炸物品库认真制作档案，并经常对爆炸物品的管理实施安全监督检查、发现隐患、督促整改和执行处罚。 爆破器材的选址建库符合有关规定，提出计划，报相关公安部门审批，并取得“储存许可证”。库房建筑必须具备较好的防盗、防火、防爆炸性能。存放数量要按规定严格控制，库房周围应设置警戒隔离区和警戒标志，警戒区不准架设电线，严禁在库房内吸烟、用火。严禁将火种和其他容易引起燃烧爆炸的物品带入仓库，并配备足够的消防灭火器材。仓库必须设置看守值班室并派专人看守，关键时期由公安人员直接看守。要架设与项目经理部的直通电话，确保联络畅通。 爆破器材的购买必须按程序向所在地县以上公安机关申领爆炸物品购买证，方可采购。采购应到公安部门指定并经业主及监理工程师批准的专业公司购买。运输爆炸物品必须由公安部门协助，由具有合格证的押运员押运，同时要向库房保管员办理交接、清点，办理入库手续。 爆破物品储存在经有关部门批准设立并验收合格的库房内，由取得合格证的保管员专门管理。必须建立严格的出入库审批、检查、登记制度，做到帐目清楚，手续齐全，帐物相符。保管和储存条件应符合有关规定。 爆炸物品必须向所在地县以上公安机关申领爆破物品使用证后，方可使用。使用时应由现场负责人、保管员、爆破员、安全员核写登记表，领取当日使用量。爆破作业应由经过培训合格并持有爆破员作业证的正式爆破工担任，爆破作业必须遵守爆破安全操作规程。 建立严格的安全管理制度，保证爆炸物品不被盗不流失。爆炸物品库应制定库房管理制度，安全防范措施等规章制度并上墙。保证24小时有人在位值班，严禁脱岗失控。施工剩余的爆炸物品必须当天清退入库。变质和过期的爆炸物品应及时清理出库，认真清点，登记造册，报有关部门批准，在指定地点销毁，并及时清理现场，以免造成环境污染。任何单位和个人不得私自转让、倒卖、易物、私存、携带爆炸物品。 接触爆炸物品的人员必须办理许可证，方可从事相关工作；各级安全员要形成网络；要建立安全技术规程及岗位责任制；要完善领取、发放、使用（销毁）、清退四本帐，以备公安机关检查。（5）用电作业和特殊工种的安全保证措施生产、生活用电高低压线路架设，一定要考虑安全距离，符合有关安全规定。建立变电站和安装变压器及配电盘，配电盘要有配电箱，要有防漏电措施，设置好断电和灭火装置、消防器材，设专人负责管理和维修在高压线下作业或堆放物料，搭设临时设施，停放机械设备，起重作业,都应在规范标准内进行。严禁乱拉电线和私接电器设备，非专业电工不得从事电工作业，机械和用电线路维修要有专人监护，确保在断电的状态下，才能操作，防止触电。对机械动力设备，都要有防护罩，对爆破工、起重工、司机及电工等特殊岗位工作人员，实行先培训后上岗，持证工作，规范作业。不得带电作业，尤其是380v以上的高压电，要有一定的防护措施。电焊工作业时必须戴防护面具、专用手套。非特殊工种人员不得操作特殊作业。六、安全奖励和惩罚在每月的安全检查总结会上，将对在为确保施工安全方面做出贡献的个人和单位进行表扬和奖励。同时也对违规作业，致使存在施工安全隐患或造成安全事故的个人和单位进行批评教育和处罚，若造成安全事故，还要根据情节严重程度，对有关人员进行行政或法律处罚。图91 安全生产管理体系图第八章 环境保护管理体系与措施文明施工是企业形象的表观。我们在本工程施工中将严格按照业主或监理方规定执行，开展争创文明施工流动红旗活动，为施工现场保护良好的工地环境和施工秩序，分别执行安全组织管理、场地与设施管理、施工行为的管理作动态调控与动态管理的各项制度，以达到提高劳动效率、安全生产和保证施工质量的目的。我们的目标是创安全文明工地，用高水平的文明施工来树立企业形象。10.1文明施工管理体系10.2加强思想政治工作）首先领导班子具有创建性，工程进展应有组织、有计划、有布置，发展过程中作好记录，成果的得失要总结。 ）加强思想道德、职业道德、家庭道德的教育。加强工地的宣传：树立标语、标牌，每隔二周出一次黑板报，或搞专题宣传栏，使工地上有较强的团结施工气氛。 ）开展各种竞赛活动：争创文明工地活动、立功竞赛活动、青年突击队活动，同时做好家属的思想工作。 ）外来人口，应及时向当地管理的派出所或人口管理部门登记。 10.3加强施工现场管理： 1）设立施工铭牌，实行标示施工。既树立企业形象，又接受社会监督。 2）加强文明施工立功竞赛活动，职责明确，措施到位，奖罚分明。改善办公环境，建立整洁，整齐的办公环境，使施工单位与其他单位有一个良好的办公界面。3）改善施工环境： 加强施工用电安全管理，每个端口均设触电保护器。 加强工程排水系统及用水系统。 增设活动室休息室，丰富职工业余生活。 4）增设标准养护室，保护混凝土，砂浆试块强度的准确性和代表性。 5)建立医务室，备足常用药物，是职工的伤风感冒和小外伤能得到及时治疗。 10.4加强政治学习氛围 1)首先领导班子具有创建性，工程进展应有组织，有计划，有布置，施工过程中作好记录，成果的得失要及时总结。 2)加强思想道德，职工道德，家庭道德的教育。加强工地的宣传：树立标语，标牌，每各两周出一次黑板报或搞最新专题宣传栏，使工地上有较强的政治学习风气。 3)积极开展各种安全竞赛活动，争创安全文明工地活动，百日生产无事故活动，在施工现场创造一种人人讲安全文明的新气象。 4)在整个施工项目施工中，作到无影响施工的重大事件，无重大刑事案件，无重大火灾事故，无违纪违法犯罪行为。 5)安全文明施工资料齐全，安全台帐、安全交底卡检查记录，职工入场三级教育卡登记，记录及时规范。 10.5搞好施工环境卫生 1）必须严格遵守国家有关环境保护的法令，采用各种有效的保护措施使施工活动界限之处的环境维持原状，不得将有害物质污染土地及周边环境；保护施工区和生活区的环境卫生；全部工程完成后，拆除一切临时设施并彻底清理场底。 2）生活区干净整洁。良好而卫生的生活，施工环境是工程得以顺利进行的保证。应做到规范化、制度化。生活区内明沟排水通畅，生活垃圾每天及时清理入箱。 3）生活区与工作区有明显分隔栏，生活区内宿舍、食堂、更衣室、活动室通风明亮，人员住宿合理，且室内做到“五无”，工作区内办公室，会议室设专职后勤人员，每天打扫服务。 4）厨房及厕所不得相邻设置。炊事员应当定期检查身体，持证上岗，工作时应白服、白帽、白口罩。同时炊事员每天打扫厨房，作消毒、来蝇、除鼠工作，厨房设置专门冰箱，生熟分开。 5）接通自来水做饮用水，设立开水保温桶，确保茶水供应。 6）施工现场保持场地平整，排水畅通，无於泥积水，围墙或铁丝网接“三个一”标准设置，即一种材料，一条直线，一个高度（高度2m）。 7）临时设施方位、标高布局合理，坚实牢固，临时生活小区、生产铺助小区有明显界限及标志，环境卫生、宿舍设专人管理，保持清洁，定期评比，要有灭蝇、灭蛆措施。定期消毒杀菌，做到无蝇、无蛆、无粪便外露。 8）临时道路平整、适用环形路、尽头路设回转车道，路面要高于地面20mm。 9）材料进场根据总平面图布置，材料堆放坚实平整，无积水。建筑材料按品种、等级、定量堆放整齐，所有物资实行明码挂牌，标志醒目。 10）施工机械设备、车辆定点停放整齐，每天维护保养，以保持机械设备和运输车辆完好。固定机械设备要搭设临建棚，作业区域场地平整、坚实、无杂物，要悬挂安全警示标志。 11）施工现场、生活小区、生产铺助区严格执行安全值日制度和门卫登记制度，易燃、易爆作业现场，生活小区等要害位置要设置消防器材和明显的防火警示标志。 作业现场保持清洁整齐，安全防护设施完善，建筑垃圾不得乱堆、乱放、乱甩，严禁飞扬，做到工完场清，垃圾日产日清。 12）竣工报验的工程项目，要监理站或甲方业主进行施工现场验收，做到工完场清。19 / 20
