框架结构钢结构工程施工组织设计.docx

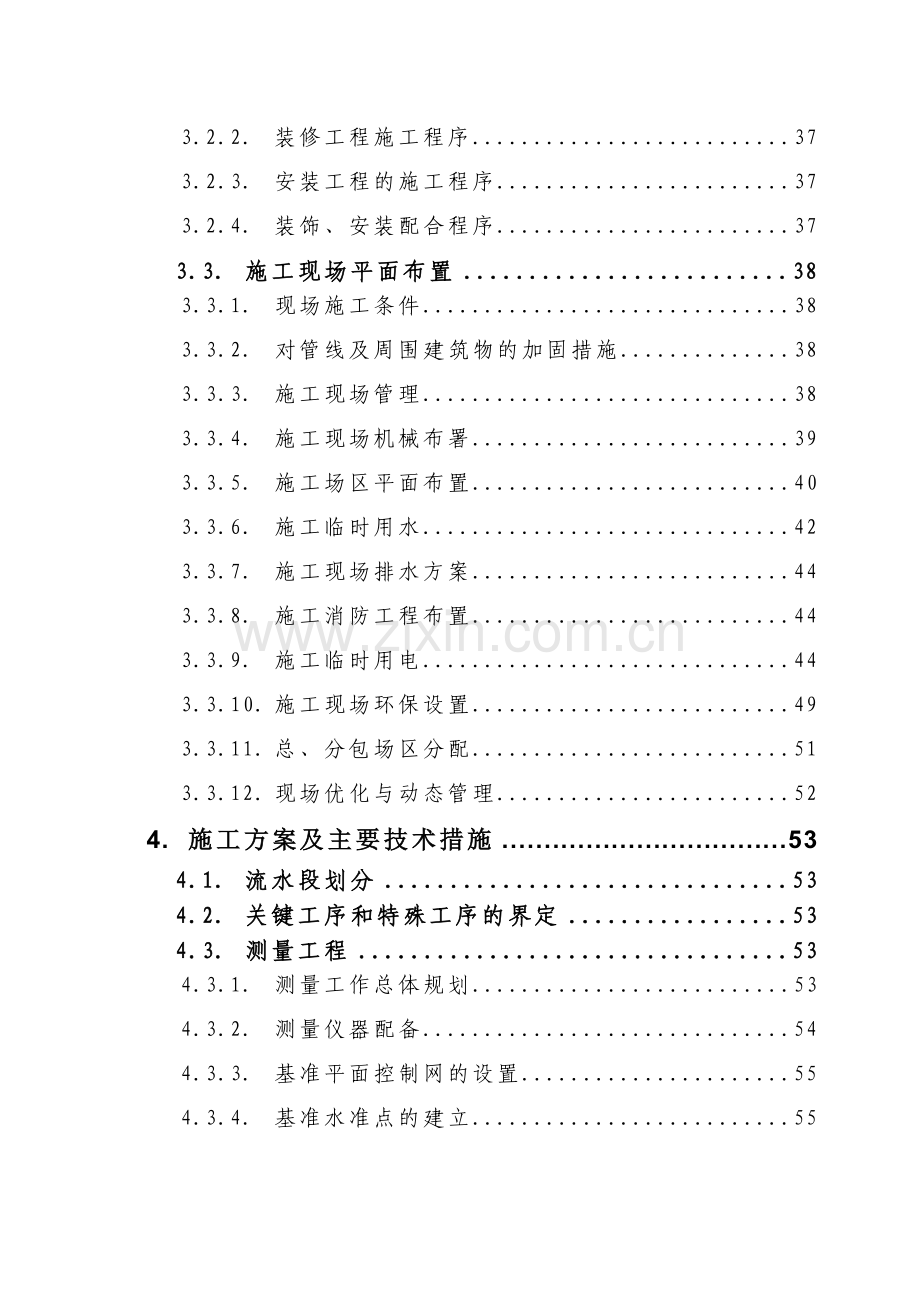

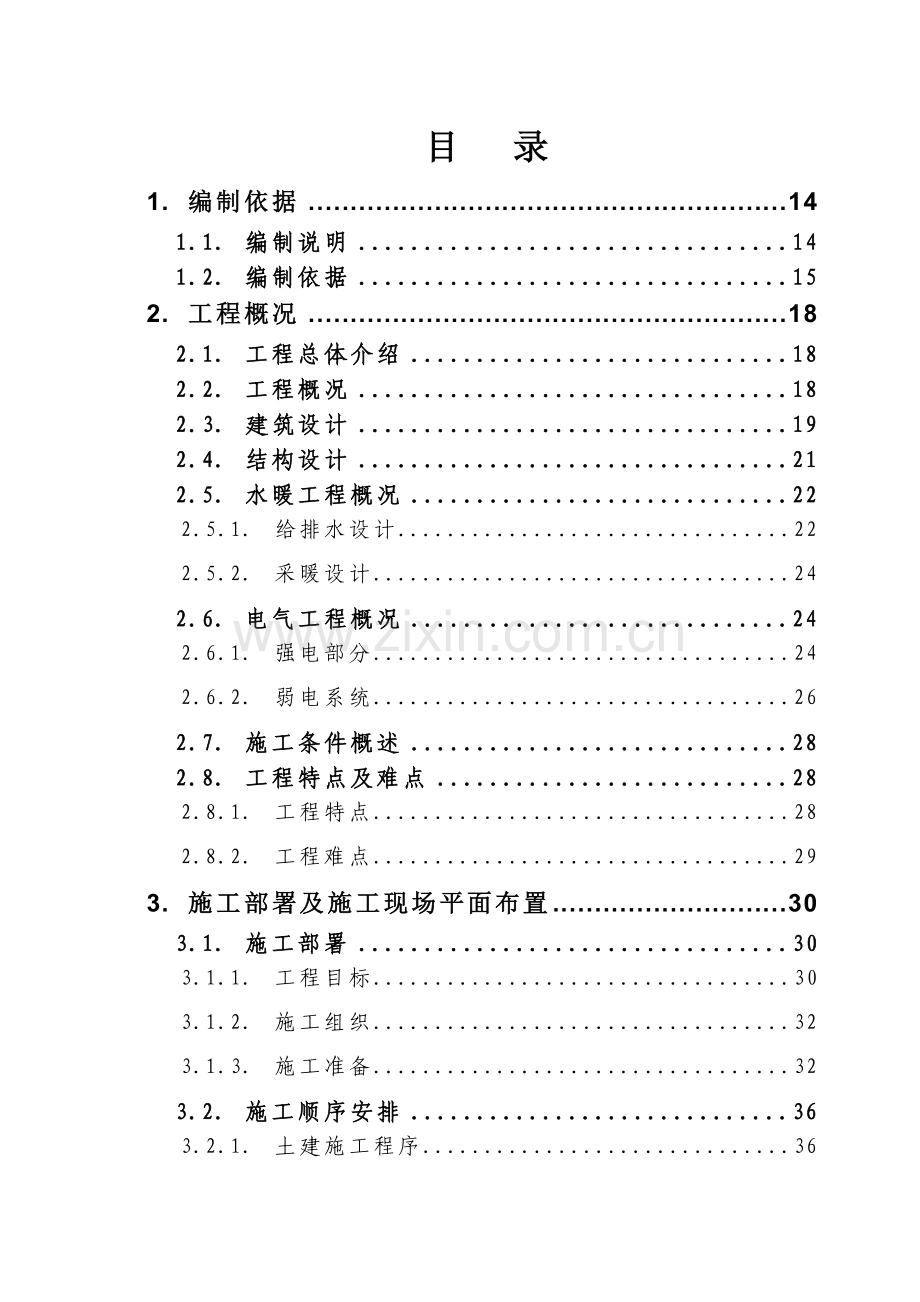

目 录
1. 编制依据 14
1.1. 编制说明 14
1.2. 编制依据 15
2. 工程概况 18
2.1. 工程总体介绍 18
2.2. 工程概况 18
2.3. 建筑设计 19
2.4. 结构设计 21
2.5. 水暖工程概况 22
2.5.1. 给排水设计 22
2.5.2. 采暖设计 24
2.6. 电气工程概况 24
2.6.1. 强电部分 24
2.6.2. 弱电系统 26
2.7. 施工条件概述 28
2.8. 工程特点及难点 28
2.8.1. 工程特点 28
2.8.2. 工程难点 29
3. 施工部署及施工现场平面布置 30
3.1. 施工部署 30
3.1.1. 工程目标 30
3.1.2. 施工组织 32
3.1.3. 施工准备 32
3.2. 施工顺序安排 36
3.2.1. 土建施工程序 36
3.2.2. 装修工程施工程序 37
3.2.3. 安装工程的施工程序 37
3.2.4. 装饰、安装配合程序 37
3.3. 施工现场平面布置 38
3.3.1. 现场施工条件 38
3.3.2. 对管线及周围建筑物的加固措施 38
3.3.3. 施工现场管理 38
3.3.4. 施工现场机械布署 39
3.3.5. 施工场区平面布置 40
3.3.6. 施工临时用水 42
3.3.7. 施工现场排水方案 44
3.3.8. 施工消防工程布置 44
3.3.9. 施工临时用电 44
3.3.10. 施工现场环保设置 49
3.3.11. 总、分包场区分配 51
3.3.12. 现场优化与动态管理 52
4. 施工方案及主要技术措施 53
4.1. 流水段划分 53
4.2. 关键工序和特殊工序的界定 53
4.3. 测量工程 53
4.3.1. 测量工作总体规划 53
4.3.2. 测量仪器配备 54
4.3.3. 基准平面控制网的设置 55
4.3.4. 基准水准点的建立 55
4.3.5. ±0.00以下结构施工测量放线 55
4.3.6. ±0.00以上结构施工测量放线 56
4.3.7. 装修阶段的测量放线 57
4.3.8. 垂直度控制测量 57
4.3.9. 沉降测量 58
4.3.10. 测量精度主要保证措施 59
4.4. 土方工程 59
4.4.1. 排水处理 59
4.4.2. 土方回填 59
4.5. 基础工程 61
4.5.1. 钢筋工程 61
4.5.2. 模板工程 65
4.5.3. 混凝土工程 66
4.6. 地下室结构工程 69
4.6.1. 钢筋工程 69
4.6.2. 模板工程 70
4.6.3. 混凝土工程 73
4.7. 主体工程 76
4.7.1. 钢筋工程 76
4.7.2. 模板工程 81
4.7.3. 砼工程 85
4.7.4. 钢框架结构施工 92
4.7.5. 砌体工程 98
4.8. 防水工程 106
4.8.1. 施工设计概况 106
4.8.2. 材料选择与检验 106
4.8.3. 人员、工具准备 106
4.8.4. 施工工序 107
4.9. 屋面工程 111
4.9.1. 保温层施工 111
4.9.2. 卷材防水层施工 112
4.10. 装饰装修工程 113
4.10.1. 内墙装修 113
4.10.2. 楼地面工程 129
4.10.3. 顶棚工程 140
4.10.4. 外装 143
4.11. 脚手架工程 147
4.12. 给排水工程 151
4.12.1. 一般要求 151
4.12.2. 管道安装 154
4.12.3. 管道附件安装 156
4.12.4. 卫生器具 157
4.12.5. 管道保温、防腐及防结露 158
4.12.6. 管道试验与验收 158
4.13. 低温热水地面辐射供暖系统施工 159
4.13.1. 施工工艺 160
4.13.2. 一般规定 160
4.13.3. 绝热层的铺设 160
4.13.4. 填充及面层施工 162
4.13.5. 施工安装质量验收 163
4.13.6. 低温热水系统的水压试验 164
4.13.7. 调试与试运行 165
4.14. 电气工程 165
4.14.1. 施工准备 165
4.14.2. 电气安装工艺流程 169
4.14.3. 电气安装内容 170
4.14.4. 结构配管 170
4.14.5. 管内穿线 172
4.14.6. 桥架安装 173
4.14.7. 导线连接 175
4.14.8. 电缆工程 176
4.14.9. 配电柜安装 179
4.14.10. 配电箱安装 181
4.14.11. 照明灯具安装 182
4.14.12. 开关、插座安装 184
4.14.13. 试运行调试 185
4.14.14. 防雷接地 185
4.14.15. 弱电系统 186
4.15. 雨期施工措施 187
4.15.1. 组织管理 187
4.15.2. 雨季施工准备 187
4.15.3. 雨季主要技术质量措施 189
4.15.4. 分项工程雨季施工措施 189
4.15.5. 雨季原材料、半成品储存和保管 192
4.15.6. 雨季施工安全措施 192
4.15.7. 高温季节施工 194
4.15.8. 疾病控制 195
4.16. 冬期施工措施 195
4.16.1. 成立冬施领导小组 196
4.16.2. 冬施原则及方针 196
4.16.3. 冬施准备 196
4.16.4. 分项工程冬施措施 197
4.16.5. 冬期施工安全措施 198
4.17. 土建与安装工程配合 200
4.17.1. 安装与土建的配合 200
4.17.2. 安装各工种之间的配合 200
4.17.3. 安装与二次装修的配合 201
4.17.4. 与业主、监理单位配合 201
4.17.5. 与专业分包队伍配合 201
5. 劳动力及施工机具设备 202
5.1. 劳动力安排计划 202
5.2. 施工机械 202
6. 项目主要管理人员及工程技术人员 203
6.1. 项目经理部组成情况: 203
6.2. 项目经理部主要人员职责 204
6.2.1. 项目经理职责： 204
6.2.2. 项目工程师职责 205
6.2.3. 项目质检员职责： 205
6.2.4. 项目施工员职责： 205
6.2.5. 项目材料员职责： 206
6.2.6. 项目安全员职责： 206
7. 质量保证措施 206
7.1. 质量目标 207
7.2. 质量方针 207
7.3. 质量保证体系 208
7.4. 产品质量控制和检验 209
7.4.1. 质量检验的任务 209
7.4.2. 不合格品控制 209
7.4.3. 组织措施 210
7.4.4. 管理措施 211
7.4.5. 技术措施 212
7.4.6. 计量管理的保证措施 213
7.4.7. 原材料保证措施 213
7.4.8. 对操作人员的管理措施 214
7.4.9. 质量验收制度 214
7.4.10. 主要分项工程质量保证措施 216
7.4.11. 夜间施工质量措施 225
7.4.12. 防汛施工措施 226
7.4.13. 质量通病防治措施 226
7.4.14. 成品保护措施 229
7.5. 创优措施 232
7.5.1. 设定以下质量控制点 233
7.5.2. 工程管理制度严格化 233
7.5.3. 提高创优意识 233
7.5.4. 原材料质量控制 234
7.5.5. 施工技术措施 234
7.5.6. 施工技术资料整编 237
7.6. 质量管理体系 237
7.6.1. 总要求 237
7.6.2. 文件要求 237
7.6.3. 管理职责 238
7.6.4. 职责、权限和沟通 239
7.6.5. 资源管理 240
7.6.6. 产品实现 241
8. 施工工期、施工进度计划及保证措施 246
8.1. 施工工期 246
8.2. 工期保证措施 246
8.2.1. 组织措施 247
8.2.2. 总进度计划控制 248
8.2.3. 三级进度计划控制 248
8.2.4. 进度计划的贯彻、交底与培训 250
8.2.5. 技术措施 250
8.2.6. 管理措施 251
8.2.7. 劳动力配备 253
8.2.8. 机具设备管理 254
8.2.9. 材料、周转工具供应 254
8.2.10. 资金措施 255
8.2.11. 优化资源的配备 255
8.2.12. 对外关系的协调 255
8.2.13. 季节性施工保障措施 255
9. 安全生产措施 256
9.1. 安全生产总目标 256
9.2. 安全工作总方针 256
9.3. 安全管理措施 256
9.3.1. 组织管理 256
9.3.2. 安全管理的思路 257
9.3.3. 制度管理 258
9.3.4. 安全管理的一般要求 259
9.3.5. 行为控制 260
9.3.6. 劳务管理 260
9.4. 安全防护技术措施 262
9.4.1. 基础施工安全措施 262
9.4.2. 主体结构施工 263
9.4.3. 装修防护 265
9.5. 临时用电安全管理 266
9.6. 施工机械安全管理 267
9.7. 安全消防措施 268
9.8. 安全治安保卫措施 271
10. 确保文明施工的技术组织措施 272
10.1. 组织管理 272
10.2. 现场管理 273
10.3. 污染物控制 273
10.3.1. 管理策划 273
10.3.2. 废水的管理 274
10.3.3. 雨水管网的管理 274
10.3.4. 污水管理 274
10.3.5. 污水监测 274
10.3.6. 废弃物管理 274
10.3.7. 废弃物存放场的管理 275
10.4. 噪声管理 275
10.4.1. 施工时间 275
10.4.2. 噪声的控制措施 275
10.5. 文明施工措施 276
10.6. 减少扰民、降低环境污染的措施 278
11. 扬尘治理措施 278
12. 成品及半成品保护措施 279
12.1. 成品保护的职责 280
12.1.1. 项目经理 280
12.1.2. 项目技术负责人和项目副经理 280
12.1.3. 材料员 280
12.1.4. 班组负责人 280
12.2. 成品保护的分工 280
12.3. 成品保护具体措施 280
12.3.1. 土方工程 280
12.3.2. 钢筋工程 281
12.3.3. 模板工程 281
12.3.4. 混凝土工程 282
12.3.5. 砌筑工程 284
12.3.6. 抹灰工程 284
12.3.7. 墙、地砖镶贴 284
12.3.8. 水泥砂浆地面 285
12.3.9. 防水工程 286
12.3.10. 门窗工程 286
12.3.11. 油漆、粉刷工程 287
12.3.12. 吊顶工程 287
12.3.13. 水、电安装工程 288
12.3.14. 通风空调设备专业 288
12.3.15. 玻璃幕墙安装工程 290
13. 对分包单位组织、管理、配合、实施方案 291
13.1. 总包管理概念 291
13.2. 总包管理原则 291
13.3. 总包管理方法 292
13.4. 总包管理模式与组织机构 293
13.4.1. 进度管理 294
13.4.2. 质量管理 294
13.4.3. 安全施工管理 299
13.4.4. 环保施工管理 305
13.4.5. 文明施工管理 308
13.4.6. 成品保护管理 308
13.5. 总包与业主、监理、设计和分包的关系 309
13.5.1. 总包与业主的关系 309
13.5.2. 总包与监理的关系 310
13.5.3. 总包与设计的关系 311
13.5.4. 总包与分包的关系 312
13.6. 总包与周边协调 320
14. 劳务分包管理 321
14.1. 劳务队管理 321
14.1.1. 劳务队管理 321
14.2. 分包队伍现场安全管理办法 321
14.3. 施工中的劳务管理 322
15. 降本措施 323
15.1. 管理措施 323
15.2. 技术措施 324
16. 保修回访维修措施 324
16.1. 保修承诺内容 324
16.2. 保修措施 325
16.3. 保修承诺的落实 325
17. 附图 327
17.1. 施工平面布置图 327
17.2. 施工进度计划网络图 327

1. 编制依据
1.1. 编制说明
本施工组织设计是按照公司“注重主体结构，加强细部处理，消除质量通病，提高服务意识”的创精品观念；坚持科学合理、优化创新、事前策划的思想，提纲挈领地为作业指导书和技术交底定出总体原则。
河北博物馆工程位于石家庄市东大街4号，西大街1号，是河北省社会公益建设项目。充分考虑了周边环境因素和本工程的特殊要求，依据有关资料和国家有关现行规范、标准，结合我公司同类工程施工经验及技术、装备情况，针对本工程的特点编制施工组织设计。
本施工组织设计重点阐述了工程的施工组织和部署、施工准备、施工平面布置、施工进度网络计划及保证措施、主要分部分项工程施工方案、施工人员机具使用计划、保证质量、安全文明施工以及消防、保卫和环境保护的技术组织措施、季节施工措施、对另行发包工程承包人的管理、配合实施、劳务分包的管理、风险对策等。
在工期和施工协调方面，根据建设单位对本工程的竣工交付使用期限，保证建设项目按期或提前完成；在施工总体安排方面，遵循本工程施工的特点，在合理安排施工顺序的基础上，充分利用时间与空间，实行平行流水和立体交叉作业，在保证工程质量的前提下，努力加快建设速度，缩短施工工期。
在施工方案和技术措施方面，着重针对本工程的特点进行分析，制定出切实可行的施工方案和行之有效的技术措施。
在质量控制方面，切实贯彻执行国家有关标准、施工验收规范和操作规程，全面有效地运行质量保证体系，坚持质量第一的原则。
在资源调配方面，做好人力、物力的综合平衡，确保均衡施工，精心作好施工现场的平面布置，减少临时设施，减少现场物资倒运工作，节约施工成本。
在安全生产、文明施工、环境保护方面，强调“以人为本”，制定切实可行的安全措施和环保措施，确保安全施工和减少施工公害和环境污染。严格执行国家有关安全生产、文明施工、环境保护方面的具体要求。
1.2. 编制依据
1、河北博物馆建设工程施工招标文件和答疑。
2、河北博物馆建设工程的施工图。
3、河北博物馆建设工程施工现场情况。
4、施工现场已做好三通一平，施工过程无外界意外干扰。
5、本单位同类工程施工经验。
6、建设部《建设工程项目管理规范》。
7、公司按《GB/T19000-2000 idt ISO9000：2000质量管理体系 基础和术语》、《GB/T19001-2000 idt ISO9001：2000质量管理体系 要求》、《GB/T24001-2004 idt ISO14001：2004环境管理体系 规范及使用指南》、《GB/T28001-2001 职业健康安全管理体系 规范》制定的《质量/环境/职业健康安全管理体系文件》HBEJ/QESM-B（B版）。
8、现行施工质量验收规范、操作技术规程、施工工艺标准；标准图集、国家及地方法规、条例。（见附录）
附录：
一、现行主要施工规范、规程和标准
1.土建：
工程测量规范 GB50026-93
建筑地基基础工程施工质量验收规范 GB50202-2002
建筑地基处理技术规范 JGJ79-2002
钢结构工程施工质量验收规范 GB50205-2001
玻璃幕墙工程技术规范 JGJ102-96
金属及石材幕墙工程技术规范 JGJ133-2001
人民防空工程施工及验收规范　GB50134-04
建筑工程施工质量验收统一标准 GB50300-2001
地下防水工程质量验收规范 GB50208-2002
钢筋焊接及验收规程 JGJ18-2003
混凝土结构工程施工质量验收规范 GB50204-2002
混凝土泵送施工技术规程 JGJ/T10-95
普通混凝土配合比设计技术规定 JGJ/T55-2000
混凝土外加剂应用技术规范 GB50119-2003
混凝土质量控制标准 GB50164-92
建筑装饰装修工程质量验收规范 GB50210-2001
建筑工程饰面砖粘结强度检验标准 JGJ100-97
外墙外保温工程技术规程JGJ144-04
屋面工程质量验收规范 GB50207-2002
砌筑工程施工质量验收规范 GB50203-2002
建筑地面工程施工质量验收规范 GB50209-2002
塑料门窗安装及验收规范　JGJ103-96
建设工程项目管理规范GB/T50326-06
建设工程文件归档整理规范　GB/T50328-01

2.管道安装：
建筑给水硬聚氯乙烯管道工程技术规范 CECS136-02
建筑排水硬聚氯乙烯管道工程技术规范 CJJ/T29-98
给水排水管道工程施工及验收规范 GBJ50268-97
虹吸式屋面雨水排水系统技术规程 CECS183-2005
全国通用给水排水标准图集 S1、S2、S3
建筑给水排水及采暖工程施工质量验收规范GB50242-2002
采暖与卫生工程施工及验收规范 GB50243-2002
通风与空调工程施工及验收规范 GB50243-2002
自动喷水灭火系统施工及验收规范 GB50261-96

3.电气安装：
建筑与建筑群综合布线系统工程验收规范 GB/T50312-2000
智能建筑工程质量验收规范　GB50339-03
建筑电气工程施工质量验收规范 GB50303-2002
电气装置安装工程接地装置施工及验收规范GB50169-92

二、现行的安全生产、文明施工及环保的有关规定。
建筑机械使用安全技术规程 JGJ 33-2001
施工现场临时用电安全技术规范 JGJ 46-05
建筑施工高处作业安全技术规范　JGJ 80-91
建筑施工扣件式钢管脚手架安全规范　JGJ 30-2001
建筑施工现场环境与卫生标准　JGJ 146-04
民用建筑工程室内环境污染控制规范 GB50325-01

三、图集
混凝土结构施工图平面整体表示方法制图规则和构造详图03G101（2006版）
多、高层民用建筑钢结构节点构造详图01SG519
型钢混凝土组合结构构造04SG523
钢与混凝土组合楼（屋）盖结构构造05SG522
建筑构造通用图集05J系列
四、国家和地方主要相关法律、法规文件
序号
文 件 名 称
文 件 编 号
1
中华人民共和国合同法
1999年15号主席令
2
中华人民共和国建筑法
91号国家主席令
3
中华人民共和国安全生产法
2002年70号主席令
4
中华人民共和国环境保护法
22号国家主席令
5
中华人民共和国计量法

6
建设工程质量管理条例
279号国务院令
7
河北省劳动安全卫生条例

8
建设工程安全生产管理条例
393号国务院令

2. 工程概况
2.1. 工程总体介绍
1、工程名称：河北博物馆
2、工程地址：石家庄市东大街4号，西大街1号。
3、招标人：河北省社会公益项目建设管理中心
4、设计单位：河北省建筑设计研究院
5、资金来源：财政拨款
6、建设规模：占地面积78548m2，总建筑面积为33100 m2,其中地下一层共计8400 m2,地上三层共计24700 m2,框架结构＋钢结构。
7、目前已完成土方开挖、基槽支护、桩基础、清桩头、褥垫层、褥垫层上独立基础下的混凝土垫层。
2.2. 工程概况
本工程建筑结构形式为现浇钢筋混凝土框架结构＋钢结构，地上三层（局部夹层），地下一层，室外地坪至主体建筑屋面高度为21.3米，
建筑平面形式呈“凸”字形，东西总长度153.8米，南北总长度111.8米，由三条结构缝分成A区、B区、C区、D区四个结构单元（见平面分区示意图），其中A区C区为普通展区和办公区，地上三层，地下一层，混凝土框架结构，层高6.5米，结构总高度26.0米；D区为大型展示厅，平面呈40×40米的方形，总高度47.5米，地上地下各一层，局部二层为展台，以上为大空间钢结构，室内净高30.5米；B区地下一层，局部地上一层，设在直通D区展厅的大台阶下，以上为大空间钢框架结构，室内最大层高为22.5米，结构总高度为29.0米。
平面分区示意图：

本工程结构在正常施工，正常使用，正常维护下设计使用年限为100年，结构安全等级为一级，建筑抗震设防类别为乙类，混凝土框架及钢骨混凝土框架抗震等级为二级，抗震设防烈度为7度。
本工程建筑防火等级一级，构件耐火时间：梁2.0h,柱3.0h,板1.5h。
屋面防水等级为Ⅰ级，项目等级为一级。
2.3. 建筑设计
±0.000以下墙体用料：本工程室外环廊外侧墙、文物库及隔墙、下沉庭院挡墙等为钢筋混凝土墙。室外环廊内侧墙为300厚加气混凝土墙（下部为300厚C20混凝土，与地下室构造底板一起浇筑）；内墙为200厚加气混凝土砌块墙，管道间、通风道隔墙为150厚轻钢龙骨水泥加压板轻质隔墙。
±0.000以上墙体用料：外墙为300厚加气混凝土墙，内墙为200厚加气混凝土砌块墙，卫生间等有防水要求的房间内，墙体下部浇筑120高C20混凝土，宽度同墙厚。管道间、通风道隔墙为150厚轻钢龙骨水泥加压板轻质隔墙。
外装修：主要有玻璃幕和干挂石材。
楼地面装修：地下室休闲厅、餐饮、室外环廊、室内公共走道、台阶、乘客电梯前厅、一～三层主入口大厅、休息厅、临时展厅、大厅内售票、存放、门卫、展厅前走道、电梯前厅、天桥、休息廊、古代雕刻展台、办公区门厅、货物出口前厅、办公区走道为磨光花岗岩；楼梯间为花岗岩（白麻）楼地面；纪念品店、书店为强化复合木地板地面；文物保护、实验室、科技保护为耐酸砖地面；文物库、监视走廊、物资库、周转库及其走廊为环氧砂浆地面；地下图书室、资料库、文献库为玻化砖地面，一～三层门卫、休息室、古代雕刻展厅、货物间前厅、办公室为玻化砖楼面；工作人员及保安用房为地砖地面；厨房、卫生间为防滑地砖地面；制冷空调机房为细石混凝土地面；配电室、电梯机房为水泥砂浆地面；报告厅为硬木启口板楼面；声控室、同声传译室为防静电架空地板；一～三层远古呼唤、燕赵古国展厅、满城汉墓、战国中山展厅、近代掠影、抗日烽火展厅、古代瓷器展厅为卷装橡胶弹性地板楼面；接待室、会见厅为卷装地毯楼面；视听室、古代壁画、古代书画展厅、民间工艺展厅为强化复合木地板楼面；消防控制室、网络信息管理中心为防静电架空地板楼面；更衣室为PVC弹性地板楼面。
内墙面做法主要有乳胶漆墙面、复合木质板墙面、过氯乙烯油漆墙面、铝板网吸声墙面、干挂花岗岩墙面、胶粉聚苯颗粒保温墙面、环保壁纸墙面几种做法，卫生间为陶瓷砖墙面。
吊顶做法有铝合金条板吊顶、铝方板吊顶、装饰吸声吊顶、矿棉吸音板吊顶、乳胶漆顶棚、耐擦洗防霉涂料顶棚、主入口大厅等为包覆铝板顶棚；换鞋、更衣间、化学间、丝印间、化学品室、饮水间、工艺走廊为金属壁板吊顶外，其余为装饰矿棉吸音板吊顶。
门窗工程：门的类型有木制丙级防火门、装饰木门、冷弯密闭钢门、全玻璃装饰门。窗的类型有塑料推拉窗、隐框玻璃幕墙。
屋面工程：屋面防水层等级为Ⅰ级，三道防水，自下而上分别为1.5厚三元乙丙橡胶防水卷材，1.5厚双面自粘型高分子防水卷材，1.5厚三元乙丙橡胶防水卷材（绿色保护层），保温层采用70厚硬挤塑聚苯乙烯板，隔气层为1.2厚聚合物水泥防水涂料。
地下室防水：地下室防水等级为一级，采用钢筋混凝土自防水外设防水卷材共二道防水方式，室外环廊挡土墙及构造底板为防水混凝土，抗渗等级S6，外防水采用4厚高聚物改性沥青防水卷材。变形缝为中埋式橡胶止水带与遇水膨胀橡胶条嵌缝材料复合使用。
节能措施：外填充墙采用300厚加气混凝土砌块外贴40厚硬挤塑聚苯保温板；外窗采用断桥铝合金中空Low－E玻璃窗，气密性等级为Ⅳ级；屋面保温采用70厚硬挤塑聚苯保温层；空调与非空调房间之间板下抹90厚胶粉聚苯颗粒保温层。
2.4. 结构设计
本工程A区和C区为普通展厅和办公区，钢筋混凝土框架结构，楼板采用现浇混凝土梁板结构，B区为大型通廊，为大空间钢框架结构，A、B、C区基础为柱下独立基础加防水板，基底持力层为第三层黄土状粉土，地基处理采用CFG桩复合地基，处理后地基承载力不小于300 Kpa；D区是大型展示厅，结构形式为大空间钢结构，采用桩基础，部分柱下独立基础加防水板的基础形式，桩的持力层为第七层粉质粘土或第八层粉土层，独立柱基基底持力层为第二层黄土状粉土。
钢筋砼框架柱的最大尺寸为1200×800mm的五边形柱，多数为800×800，框架梁的最大尺寸为400×1300mm，现浇板的板厚多为120mm、地下室顶板为150mm。
钢筋砼的强度等级：钢筋砼基础垫层为C15；基础地下室混凝土墙为C35，基础底板、地下室外墙采用防水混凝土，抗渗等级S6，混凝土强度等级如下表：
结
结构
单
结构单元
构件
A区、B区、C区
D区
±0.00以下
±0.00以上
±0.00以下
±0.00以上
墙、柱
C35
C30
C40
C40
梁
C30
C30
C30
C30
板
C30
C30
C30
C30

构造柱、圈梁、过梁混凝土强度等级为C30。
砌体：结构计算洞及填充墙采用加气混凝土（地下室为混凝土小型空心砌块）填充，强度等级为MU5,M5混合砂浆砌筑，混凝土空心砌块用Mb5砂浆砌筑，加气混凝土砌块的体积密度级别为B07。
2.5. 水暖工程概况
2.5.1. 给排水设计
本工程属大型博物馆建筑，设有生活给水系统、污废水排水系统、雨水系统、消火栓系统和干粉灭火器配置。以及湿式自动喷水灭火系统、预作用自动喷水灭火系统、冷却循环水系统的预留预埋。
1.生活给水系统
给水系统采用管网增压稳流给水设备供应各层生活用水，各层卫生器具给水配件处供水压力为0.10～0.35MPa。地下室水泵房设置供水设备，其供水能力满足新老博物馆的生活用水量。地下室生活用水由市政水直接供应，市政供水压力为0.20MPa。
2.污废排水系统
排水系统污废合流，雨污分流。公共卫生间排水采用同层排水技术，蹲便器采用自带存水弯式，地下室污废经统一收集后提升排至室外污水系统，污水经统一收集后排至室外化粪池，厨房操作间污废水经隔油处理后排至室外化粪池处理后，排至市政污水系统。
3.雨水系统
屋面雨水采用虹吸雨水排水方式，屋面雨水经有组织收集后排至室外雨水管网。屋面雨水排水系统设有雨水溢流系统，雨水管选用HDPE管材管件热熔连接，与虹吸雨水排出管连接的雨水检查井采用钢筋砼结构。
庭院雨水及建筑周围室外环廊雨水经统一收集后排至雨水集水坑，由潜污泵提升排至室外雨水系统。
4.消火栓系统
本工程为大型博物馆建筑，设有室内外消火栓系统，室外消火栓由市政给水直接供应，室内消火栓系统采用临时高压给水系统。室内消火栓系统用水量20L/S；室外消火栓系统用水量30L/S。
老博物馆室外设有800m3室外消防蓄水池，水泵房设消火栓系统加压泵两台。
老博物馆消火栓供水设施可以满足新博物馆消火栓系统所需流量和压力，故新博物馆与老博物馆公用消火栓系统供水设施。
在老博物馆屋顶设置20m3屋顶消防水箱及消防稳压装置。日常，由屋顶稳压装置维持消火栓系统管网压力；火灾时，启动消防按钮，消火栓供水泵从消防蓄水池吸水，水加压至消防管网进行灭火。
5.建筑灭火器配置
每层公共部位、电话机房、安保控制中心设置适量手提式磷酸铵盐干粉灭火器，型号为：MF/ABC3、MF/ABC4 、MF/ABC5。
2.5.2. 采暖设计
在一层大厅及临时展厅设低温地板辐射供暖系统，热媒为60/50℃热水，由换热站供应，供暖系统的补水定压设备采用空调系统的定压补水设备，设于地下一层制冷站内，采用软化水补水。
2.6. 电气工程概况
本工程电气内容包括强电和弱电两大部分。
强电部分包括：1.10KV/0.4KV变配电，设备电力及照明配电，防雷及接地系统。
弱电部分包括：消防报警及联动控制系统，有线及卫星电视，电话及网络布线，楼宇控制（BA）及安防系统等。
2.6.1. 强电部分
2.6.1.1 电源配电系统及负荷
本建筑电源由市政电网不同区域变电站引来两路10KV线路，以钢带铠装电力电缆埋地引入地下一层变电所，并由此供新馆、旧馆及室外用电。
两路电源一备一用，故障或检修时另一路投入，单母线分段设联络开关控制，主断路器与母联断路器间机械和电气连锁设置，以保证供电的可靠性和灵活性。
变配电所设四台变压器，1T、2T供新馆；旧馆由3T、4T提供。高压侧两路电源分设比例专用计量柜，低压侧主进柜及各出线回路做有用功计量。
本建筑监控、网络、应急照明和消防、通讯、变配电为一级负荷；展厅、扶梯等用电为二级负荷；其他属三级负荷。
变电所高压开关柜控制电流采用220V直流成套电源装置。10KV进线及分段断路器设电流保护及电流延时速断保护，（速断保护为合闸瞬间投入，合闸后自动解除），变压器出线设速断，过流及温度保护。
变配电所综合自动化系统，集测量、信号、保护、控制功能一体化，与微机监控系统配合以实现数据监测与远程控制、保护。变配电低压侧设综合测量装置，重要和常用回路设智能漏电检测装置以防火灾。
无功补偿采用在配电所低压侧集中补偿方式，补偿装置采用智能型自动投切无功功率补偿屏，并采用调谐式电抗电容器组避免谐振，降低谐波对电气设备的危害。
配电一般采用放射式，部分设备采用与树干式相结合的形式配电。
2.6.1.2 照明
办公室、会议室、楼梯间等均设高效节能型格栅荧光灯；公共走道、电梯间等采用筒灯及吸顶灯；卫生间及水泵房等设防潮灯具；公共走廊、电梯前室、楼梯间、变配电室、消防值班室、消防风机房、消费电梯及水泵房等处设应急灯备用照明或疏散照明，应急电源由集中供电式不停电应急电源（EPS）装置提供。
地下一层、屋顶预留有广告及室外景观照明电源箱。
2.6.1.3 接地及等电位联结
本工程为二类防雷设计，系统接地为TN—S型，采用联合接地体。屋顶设有避雷带，引下线利用结构柱内主筋及钢结构本体，间距≤18m。接地极利用筏板、独立柱基及地梁钢筋焊接成网并与旧管相连，接地电阻≤1Ω。引下线室外地坪上0.5m处，预埋测试卡子；室外地坪下1m处，引出一根φ12镀锌圆钢（10处）做人工接地极用。
电梯过道、配电室、电气管井、弱电机房等电气设备用房底部均设-40×4镀锌扁钢或专用接地线引至接地体，并设专用接地端子板或镀锌钢板。
避雷网：屋顶女儿墙四周装设避雷带，屋面网格≤10m×10m或≤12m×8m，采用φ10镀锌圆钢明敷，屋面上所有金属物体均用φ10镀锌圆钢与避雷带相连，高出避雷带的各种构件均需采取装设避雷带的措施。标高不同的避雷带均通过φ10镀锌圆钢相互连接成网。冷却塔上设防雷作法。
玻璃屋顶利用其金属框作接闪器，金属框与支撑、钢结构间要有持久的电气连接，卫星天线、装饰性避雷针与钢结构连接。
等电位连接，利用建筑物每层水平梁、圈梁及结构柱内主筋做等电位框架并与引下线连接，各类竖向金属管每层和等电位环相连，外墙上的金属栏杆、金属门等较大的金属物体与均压环不连通。PE干线，电气弱电间及强弱电机房等均做总等电位联结。
配电电源入户处设重复接地，进出建筑物的金属管道均与接地装置相连做总等电位联结。
2.6.2. 弱电系统
2.6.2.1 消防
本建筑属一级防火保护对象，建筑物耐火等级也为一级，工程采用集中报警消防设计，地下文物库、变配电室采用了气体灭火系统。
一层设控制室，消防控制中心联动消防泵、喷淋泵启动、防火阀开闭及非消防电源切断应急电源点亮等。大厅、走道、办公室、展厅、前室、楼梯间等部位设探测器和消防广播扬声器；建筑物每层主要入口及走道等处设报警按钮。
2.6.2.2 有线广播
本工程采用多线制服务广播、消防广播，其共用系统为本建筑提供有背景音乐、服务性广播及消防事故广播，扬声器设置于大厅、走道、会议室、展厅、楼梯间及前室等部位。
2.6.2.3 电话通信及网络
本工程电话通信引入市政电话中继线，地下一层机房内设500门程控交换机，并预留至旧馆的电话、电缆。
网络机房内设网络交换机及网络光纤跳线件等设备。
综合布线由弱电井竖向配线至各层配线设备，楼层水平配线沿弱电线槽引至各终端线管及插座。
2.6.2.4 综合保安系统
综合保安系统包括电视监控系统、防盗系统、门禁系统、巡更系统。
系统前端设备设于首层保安监控室内与消防控制室合用。
在大厅、前室、走道、电梯轿箱、展厅、文物库各出入口，及建筑物四周、屋顶等处设置固定式摄像机及半球型摄像机和云台摄像机，对整个博物馆采用全方位监控。
文物库房设置红外微波双鉴探测器、震动报警探测器、移动报警探测器。
首层展厅设置玻璃破碎探测器紧急报警及紧急对讲系统并与110报警中心联网，建筑物四周及屋顶天井处设置红外对射探测器，在建筑物各外窗处设置了红外帘幕探测器。
重要办公室、安保室、网络主机室、展厅及文物库等处设门控器，在一层周遭设置了电子巡更点。
室内监控系统视频线、控制线沿线槽及末端KBG管敷设。室外线路沿室外电缆井，穿线槽或KBG或镀锌钢管敷设。
BAS主控设备设在一层安保监控室。BAS总线沿水平，垂向线槽或穿KBG管引至各现场DDC。
本设计提供楼宇自动化系统，系统由供应商进行深化设计。
2.7. 施工条件概述
场地范围现已砌筑好围墙，目前已完成土方开挖、基槽支护、桩基础、清桩头、褥垫层、褥垫层上独立基础下的混凝土垫层。现场大门开在东大街上。
2、施工现场业主已提供施工用电电源、给水点和排水点。
3、施工条件
1）施工外围交通条件：本工程地处石家庄市市区繁华地段，场外运输道路限制较多。
2）内部施工条件：本工程占地面积较大（为78548 m2），周围施工场地较紧张。
3)工程施工周期长，经过四季，雨季、冬季主体施工是本工程的重点。
2.8. 工程特点及难点
本工程为功能与系统较为齐全的博物馆，单层面积大，在施工过程中，我们以进度控制为主线，以关键线路为控制点，以“精品工程”为目标，“高标准，严要求”进行组织施工，为了保证该目标的实现，我们对本工程的特点、难点和关键施工点进行了综合的分析。
2.8.1. 工程特点
1、施工现场管理难度大：除贯穿于施工全过程的水、电、通风、消防等安装工种外，还涉及钢结构、玻璃幕墙和各弱电系统、以及有关装饰、室外附属专业分包单位。总承包与各专业分包单位之间的配合要求非常密切，要求项目管理人员要具备很强的综合协调，善于管理的能力。
2、建筑物单层建筑面积大：该工程最大平面尺寸153×111m，单层地下室面积达到8400m²，给施工机械特别是塔吊布置带来困难。同时，由于单层面积大、层数少
