钢构项目可行性研究报告.doc

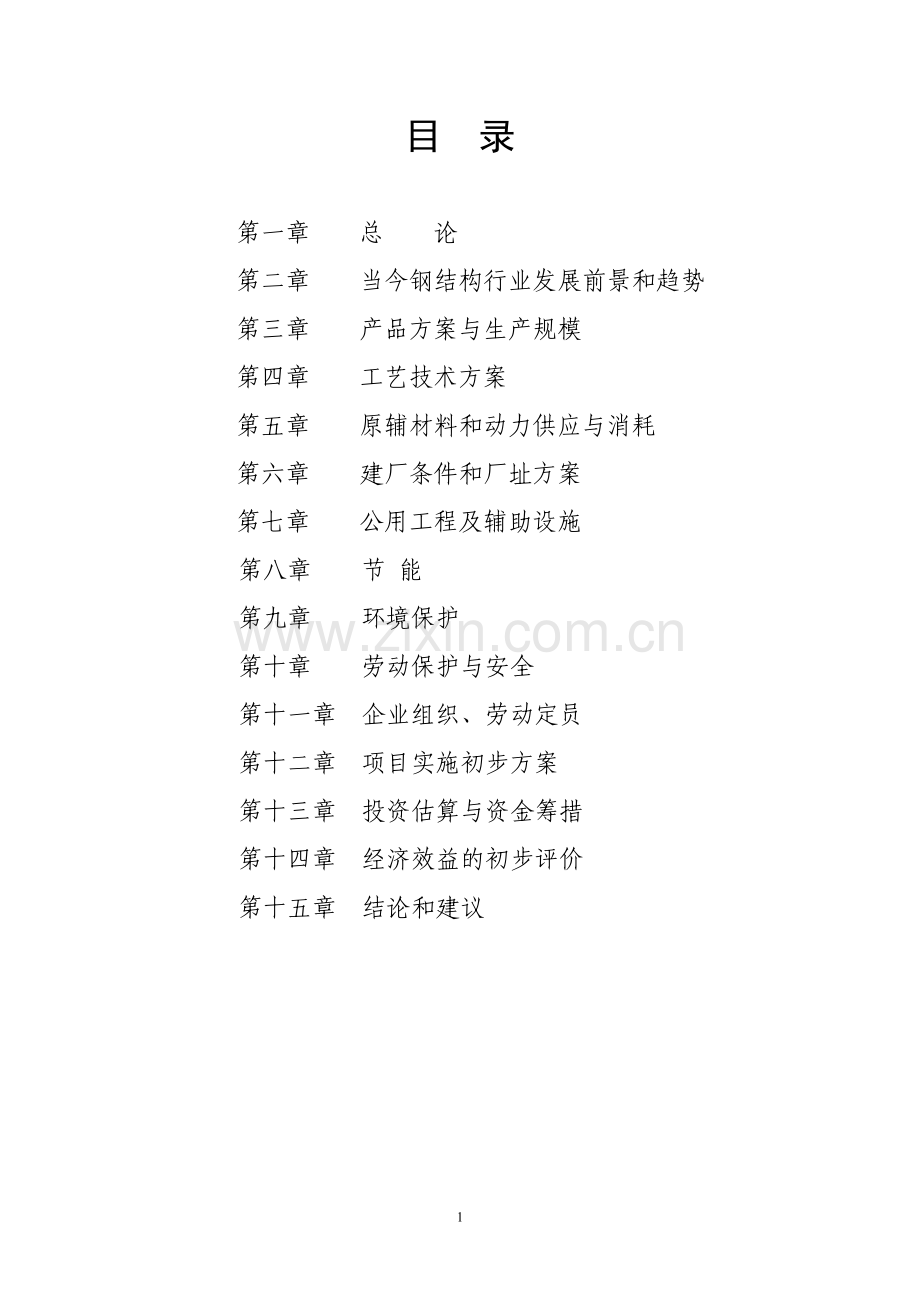

目 录

第一章 总 论
第二章 当今钢结构行业发展前景和趋势
第三章 产品方案与生产规模
第四章 工艺技术方案
第五章 原辅材料和动力供应与消耗
第六章 建厂条件和厂址方案
第七章 公用工程及辅助设施
第八章 节 能
第九章 环境保护
第十章 劳动保护与安全
第十一章 企业组织、劳动定员
第十二章 项目实施初步方案
第十三章 投资估算与资金筹措
第十四章 经济效益的初步评价
第十五章 结论和建议

第一章 总 论
1.1项目名称、主办单位及负责人
项目名称：年产3万吨钢结构项目
主办单位：
法人代表：
1.2可行性研究报告编制的依据和原则
1.2.1可行性研究报告编制的依据
⑴、2009年3月20日 国务院办公厅发布《钢铁产业调整和振兴规划》以及2009年3月21日 国务院办公厅发布《钢铁产业调整和振兴规划细则》；
⑵、我国钢结构行业“十一五”发展规划
⑶、2009-05-13 安徽省人民政府发布《安徽省钢铁产业调整和振兴规划》皖〔2009〕56号；
⑷、2008年10月1日实行的中华人民共和国住房和城乡建设部《民用建筑节能条例》以及国家现行的有关法规、标准、规范、规定及政策；
⑸、铜陵营造有限责任公司提供的有关基础资料。
1.2.2可行性研究报告编制的原则
（1）、本报告遵循国家、地方有关法规及规定进行编制。
（2）、结合国情，立足于国内工艺技术，充分吸收国内外先进技术和生产经验，工艺技术先进、适用、稳妥可靠；操作简便和维修方便；技术水平达到国内领先、国际先进。
（3）、努力实现工艺技术和装备国产化，尽可能节约建设投资。引进的设备、材料和部件应是国内上先进、成熟可靠；从而确保工程投资省、运行费用低，运行可靠性高。
（4）、在经济适用的基础上注意美观，充分体现“五化”方针，以节省投资和取得更大的效益。
（5）、发展循环经济，将社会效益与经济效益并重。
（6）、贯彻环境治理，综合利用，减少“三废”的排放原则，坚持清洁生产的指导思想，使“三废”排放量最大限度的消减和尽可能回收利用；“三废”治理措施必须达到国家和当地环保排放的要求。
（7）、贯彻“安全生产，预防为主”的方针，确保本项目投产后符合职业安全卫生的要求，保证职工的安全和健康。采用先进的控制和联锁系统，改善生产操作条件，为保护操作人员的身体健康，创造一个安全、清洁、文明的生产环境。
1.3项目提出的背景、投资的必要性和经济意义
1.3.1企业概况
铜陵营造有限责任公司（以下简称营造公司）是房屋建筑施工总承包壹级，兼营市政公用工程施工总承包（二级）、机电安装工程施工总承包（二级）、建筑装修装饰工程专业（二级）、钢结构工程专业施工承包（二级）、起重设备安装工程专业施工承包（二级）和地基与基础工程专业施工承包（三级）等综合性施工企业。其前身为铜陵市第一建筑安装工程公司（组建于1958年），1992年8月18日经安徽省体改委批准改制为铜陵营造（集团）股份有限公司。在原国有企业的基础上，于2006年1月经铜陵市人民政府批准，国有股份全部退出，改为铜陵营造有限责任公司（自然人参股企业）。经过40多年的发展壮大，铜陵营造有限责任公司现已成为一个实力雄厚、施工设备齐全、施工技术先进、完全适应市场发展的、具有建筑安装、钢结构制造和安装、房地产开发经营、建筑机械制造和安装以及租赁、市政路桥、装修装饰和商业贸易等综合能力的崭新企业。在施工管理方面，实行“公司服务控制，项目授权管理，专业施工保障，社会协助合作”的工程项目管理模式，并且通过了中鉴认证有限责任公司和北京恩格威认证中心的: “ISO9001-2000全面质量管理体系标准、OHSAS18001-1999职业安全卫生管理体系、ISO14001-200环境管理体系”的认证。
营造公司现有职工400多人，拥有各类大中型机械设备260台（套）。该公司是一个机制灵活、技术和装备先进的有限责任公司。经过40 多年的生产实践，尤其是近年来的技术进步，公司已培养一批懂技术、善管理、懂经济、勇于开拓的干部。锻炼了一大批专业基础知识强、操作技术水平高的职工队伍。现在营造公司拥有各类中级职称专业技术人员90名、高级职称专业技术人员16人。近年来，营造公司抓管理，练内功，先后承接了一大批工艺复杂、技术先进的重点工程，如：50×80×60米的钢网结构的铜陵市体育馆工程、铜官山化工总厂的30米跨预应力屋架装配式厂房熟化库工程、独立全系统承接铜官山化工总厂的30万吨/年硫酸扩建工程、一次性浇注61562平方米钢筋混凝土框架结构的红楼商城等建设项目，其中多项工程被评为省优“黄山杯”、“银路杯”，市优“铜都杯”、“金鸡杯”、“九华杯”和“用户满意工程”等。现在营造公司已跻身于全国同行业先进行列。由于经营管理和生产技术水平不断提高，致使该公司经济实力不断增强。现在铜陵营造有限责任公司注册资本为5190 万元，固定资产8418.66 万元，2008年完成工程收入 **** 万元，实现利税****万元。
铜陵营造有限责任公司以市场为导向，以将企业做大做强为原则，即将建设年产3万吨钢结构生产项目，使铜陵营造有限责任公司的生产规模达到10亿元/年，利税将为25000万元，将跻身于安徽建筑企业前五名，成为最具竞争力的建筑企业。
1.3.2项目提出的背景、投资的必要性和经济意义
随着我国现代化、城市化步伐加快，以及新技术、新材料的不断出现，国内建筑建材领域正在面临前所未有的变革，轻钢结构、重钢结构和彩钢板作为一种新型建筑材料和结构形式，以其重量轻、安装方便、安全环保、可塑性强的优势，得到越来越多的建筑商和用户的青睐，应用范围日渐广泛。
今后一段时期内，我国将在以下几个领域的钢结构量将会增加。它们是：火力电厂的建设还将加快，主厂房和锅炉钢架结构用量将会增加(包括核电厂厂房用钢、风力发电用钢等)；交通工程中的桥梁会有所增加，铁路桥梁均采用钢结构，近年来公路桥梁采用钢结构也成为发展趋势，京沪高速、跨海、跨江大桥采用钢桥，高速公路中的护栏、收费站、交通标志的钢结构用量也不少。还有飞机场、火车站的新建和扩建；市政建设中采用钢结构的量会增加，地铁和轻轨工程、城市立交桥、高架桥、环保工程、城市公共设施及临时房屋等都越来越多地采用钢结构。尤其在北京、上海、天津、重庆和各大省会城市，经济发达的中型城市，钢架结构用量明显增加。由于钢结构的建筑周期、环保、自重、抗震都有很大优势，而且造价相应降低（杭萧在武汉的钢结构住宅成本甚至略低于混凝土住宅）。钢结构也被我市广泛的应用在工业工程建设、城市立交桥工程（已建成的淮河大道与长江路人行立交桥、铜都大道与长江路立交桥，将要建设的家得利门前的立交桥已通过相关部门的批准）建设、城市公共设施建设等等领域。
从国外方面来说：上世纪90年代，美国的民用住宅采用钢结构的约为5%，目前已经超过35%。 国内方面：而现在我国的钢结构技术大多应用于高层公共建筑和商用建筑上，在住宅建筑应用不够广泛。这次汶川地震之后，建筑专家们表示：应该思考未来的住宅建筑如何发展，如何在住宅中普及钢结构建筑。我们有理由相信，将来钢结构将广泛的被应用在建筑施工领域。
1.4可行性研究报告的研究范围
本可行性研究主要从市场预测、工艺技术方案及设备选择、工程和经济上的可行性、合理性进行分析和论证。其主要内容包括：
（1） 市场预测分析；
（2） 生产规模和产品方案；
（3） 工艺技术方案；
（4） 原材料、辅助材料、燃料和动力供应；
（5） 建厂条件和厂址选择；
（6） 总图运输；
（7） 公用工程方案和辅助生产设施；
（8） 节能、节水；
（9） 消防、环境保护、劳动安全卫生；
（10）项目实施计划；
（11）投资估算；
（12）财务评价。
1.5研究结论
1.5.1研究的简明结论
① 本项目符合国家的相关产业政策，符合国务院办公厅发布《钢铁产业调整和振兴规划》。国内相关行业关注度高。项目投产后将提高铜陵营造有限责任公司的市场占有率。
② 本项目产品作为建筑钢结构物件的原材料，可为当地及周边地区相关行业提供质优价廉的钢结构材料，提高当地及周边地区相关建筑企业的市场竞争力。本项目实施将有利于加快铜陵营造有限责任公司的产业调整，为营造公司提供更多的就业岗位，具有十分明显的社会效益和经济效益。
③本项目建设符合铜陵营造有限责任公司产业结构调整的要求，项目投产后每年新增销售收入25000万元，税后利润3419.6万元人民币，增强营造公司的市场竞争力。
经工艺技术、经济分析论证，本项目综合条件优越，技术上先进可靠，经济效益明显，抗风险能力强，符合环保、安全卫生要求，研究结论是可行的。
1.5.2存在的问题和建议
⑴、存在的问题
①、由于本项目使用的原材料和产品均为钢制材料，材料成本大、比重大，在运输、生产过程中易发生危险。
②、由于本项目是钢结构生产，生产过程控制要求严格，否则会造成返工或材料损失，因此对整个生产过程要严加管理，对管理人员和劳动者的素质要求较高。
⑵、建议
①、尽快建成投产，用以占领这部分市场，争取主动。
②、积极争取有关产业调整的优惠政策，以最大限度的降低生产成本，提高产品的市场竞争力。
1.6、主要经济技术指标
1.6.1、生产规模
年产3万吨钢结构项目（其中重型钢结构年产2万吨，轻型钢结构年产1万吨）。
主要内容见表1。
表1 可行性研究报告主要数据表
序号
指标名称
单位
数量
备注
一
生产规模
吨/年
30000

二
生产投资
万元
18900

三
铺底流动资金
万元
2000

四
主要设备数量
台
159

五
职工人数
人
180

六
电
Kwh
80000

七
水
吨
3600

八
年工作日
天
254

2．主要经济指标见表2
项目主要经济指标
表2
序号
指标名称
单位
指标
备注
1
销售收入
万元
25000

2
利润总额
万元
4559.5

3
销售税金及附加
万元
1512.5

4
投资回收期（所得税后）
年
2.44

5
投资利润率
%
40.86
税后利润
6
投资利税率
%
70.91

第二章 当今钢结构行业发展前景和趋势
被誉为21世纪的“绿色建筑”的钢结构建筑是一种新型的节能环保的建筑体系。因此在高层建筑、大型工厂、大跨度空间结构、交通能源工程、住宅建筑中更能发挥钢结构的自身优势，四川汶川震后调查又一次说明了钢结构具有较强的抗震能力。
钢结构工程同其他结构工程相比，具有材料强度高、抗震性能好、工业化生产程度高、密闭性能好、安全更可靠的特点，决定了过去在一些高度或跨度较大的结构、荷载或吊车起重量很大的结构、有较大振动的结构、高温车间的结构、密封要求很高的结构、要求能活动或经常装拆的结构、桥梁结构中应用比较广。随着改革开放和经济发展，钢结构工程正从跨度大、多层或高层、耐热性等要求高的工业建筑向民用建筑发展。
1从我国钢材生产上看，越来越给钢结构建筑发展创造了非常好的物质基础。随着我国经济的发展，随着老钢厂的不断更新，新钢厂不断崛起，越来越多的钢铁基地为了适应市场的需要，成品钢材的品种越来越齐全，热轧Ｈ型钢、彩色钢板、冷弯型钢的生产能力大大提高，为钢结构发展创造了重要的条件。其他钢结构中型钢、及涂镀层钢板都有明显增长，产品质量有较大提高。耐火、耐冷性钢、超薄热轧Ｈ型钢等一批新型钢已开始在工程中应用，为钢结构发展创造了条件。
2从设计、施工、钢结构工业化生产看，越来越多的标志性钢结构建筑，已经足够证明我国的钢结构建筑无论从设计到施工，还是从设计到钢结构构件的工业化生产加工，专业钢结构设计人员的素质在实践中得到不断提高，一批有特色有实力的专业研究所、设计院、建筑施工单位、施工监理单位都在日臻成熟，专业性、技术性、规模化更加完善。
随着钢结构建筑的遍地开花，我国各地分别建起了钢结构的标志性建筑，如：世界第三高度４２１米的上海金茂大厦，具有国际领先水平、高度２７９米的深圳赛格大厦，跨度１４９０米的润扬长江大桥，跨度５５０米的上海卢浦大桥，３４５米高的跨长江输电铁塔，以及首都国际机场，鸟巢国家体育中心，首钢钢结构厂房建筑群等等许多采用钢结构建筑体系的重要工程，标志着建筑钢结构正向高层重型和空间大跨度钢结构发展。
3从钢结构应用范围看，我国的钢结构建筑正从高层重型和空间大跨度工业向公共建筑钢结构方向发展。近年来，随着城市建设的发展和高层建筑的增多，我国钢结构发展十分迅速，钢结构住宅作为一种绿色环保建筑，已被建设部列为重点推广项目。其实，我国钢结构住宅起步很晚，只是改革开放后，从国外引进了一些低层和多层钢结构住宅，才使我们有了学习与借鉴的机会。1986年意大利钢铁公司和冶金部建筑研究总院合作介绍一种低层钢结构住宅建筑体系——Bsis，并在冶金部建筑研究总院院内建造一栋二层钢结构住宅样板房；1988年日本积水株式会社赠送上海同济大学二栋钢结构住宅（二层），建在同济新村中；90年代个别国外公司为推广其产品在北京、上海等地建立多层钢结构办公、住宅楼。大规模研究开发、设计制造、施工安装钢结构住宅还是近几年才发展起来。这说明了钢结构住宅的发展势头良好。
4钢结构作为绿色环保产品，与传统的混凝土结构相比较，具有自重轻、强度高、抗震性能好等优点。适合于活荷载占总荷载比例较小的结构，更适合与大跨度空间结构、高耸构筑物并适合在软土地基上建造。也符合环境保护与节约、集约利用资源的国策，其综合经济效益越来越为各方投资者所认同，客观上将促使设计者和开发商们选择钢结构。也正是钢结构建筑的这些优点和实用性，引起了政府的高度重视和推广，并把钢结构住宅作为我国十一五期间的重点推广项目。
5钢结构的发展趋势表明，我国发展钢结构存在着巨大的市场潜力和发展前景。这存在的巨大市场潜力和发展前景及趋势，主要来源于：
（1）我国自１９９６年开始钢产量超过一亿吨，居世界首位。１９９８年投产的轧制Ｈ型钢系列给钢结构发展创造了良好的物质基础。
（2）高效的焊接工艺和新的焊接、切割设备的应用以及焊接材料的开发应用，都为发展钢结构工程创造了良好的技术条件。
（3）１９９７年１１月建设部发布的《中国建筑技术政策》中，明确提出发展建筑钢材、建筑钢结构和建筑钢结构施工工艺的具体要求，使我国长期以来实行的“合理用钢”政策转变为“鼓励用钢”政策。将为促进钢结构的推广应用起到积极的作用。
（4）钢结构行业将出现一批有特色有实力的专业设计院、研究所，年产量超过２０万吨的大型钢结构制造厂，有几十家技术一流、设备先进的施工安装企业，上千家中小企业相互补充、协调发展，逐步形成较规范的竞争市场。
6发展钢结构住宅是我国住宅产业化的必由之路。住宅产业化是我国住宅业发展的必由之路，这将成为推动我国经济发展新的增长点。钢结构住宅体系易于实现工业化生产，标准化制作，与之相配套的墙体材料可以采用节能、环保的新型材料，它属绿色环保性建筑，可再生重复利用，符合可持续发展的战略，因此钢结构体系住宅成套技术的研究成果必将大大促进住宅产业化的快速发展，直接影响着我国住宅产业的发展水平和前途。
随着钢结构建筑的发展，钢结构住宅建筑技术也必将不断的成熟，大量的适合钢结构住宅的新材料也将不断的涌现，同时，钢结构行业建筑规范、建筑标准也将随之逐渐完善。相信不久的将来，钢结构住宅必然会给住宅产业和建筑行业带来了一场深层次的革命。
“钢结构是环保住宅，钢结构符合可持续发展概念”——21世纪钢结构将占领广阔的建筑市场。在我国目前大力推广住宅产业化的时代背景下，钢结构体系必将成为住宅结构体系的主流。展望未来，随着经济建设的蓬勃发展和交流的进一步扩大，要建造更多的高层建筑、桥梁和大型公共场所、新型的智能化小区等建筑物的需求十分旺盛。这将为钢结构的发展提供更多的机会，钢结构产业兴旺发展的新局面就在眼前。
现在我国钢结构研究已进入一个新阶段，有关规范和标准已出台，国内钢产量充足，为钢结构住宅的发展提供了较好的物质和技术基础。应及时把握其发展趋势，结合我国国情，积极借鉴并吸纳国外成熟技术，注意各专业间的相互配合，促进钢结构住宅产业化发展，相信我国钢结构住宅的发展前景是美好的。
第三章 产品方案与生产规模
3.1产品方案的选择和规模
铜陵营造有限责任公司钢结构生产线建成后，其生产钢结构能力达3万吨/年。结合前面的市场分析，本项目确定产品方案为生产重钢结构产品2万吨/年、轻钢结构产品1万吨/年。
3.2产品执行标准
3.2.1钢结构产品执行标准：
⑴、 薄壁H型钢国家建筑行业标准(JG／T137—2001)；
⑵、 《建筑工程施工质量验收统一标准》（GB50300-2001）；
⑶、 《钢结构工程施工质量验收规范》（GB50205-2001）；
⑷、 《钢结构用扭剪型高强度螺栓连接副》(GB/T 3632-2008)；
⑸、 《金属材料夏比摆锤冲击试验方法》(GB/T 229-2007)；
⑹、 《建筑钢结构焊接及验收规范》（JGJ81—2002）
⑺、 《钢结构高强螺栓连接设计、施工及验收规范》（JGJ82—91）
⑻、 《焊接工艺评定》（GB226—82）
⑼、 《冷弯薄壁型钢结构技术规范》（GBJ18-87）
⑽、 《钢结构、管道涂装技术规程》（YB/Y9256-96）
⑾、 《钢结构工程质量检验评定标准》（GB56221-2002）
⑿、 《普通碳素结构钢技术条件》（GB700-88）
⒀、 《低合金高强度结构钢》（GB1591-94）
⒁、 《碳钢焊条》（GB5117-85）
⒂、 《钢结构用高强度钢大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T1228-1231-91）
⒃、 《焊接用钢丝》（GB1300-77）
⒄、 《C级六角头螺栓》（GB5780-86）
3.2.2检验检测规程执行标准：
《钢结构检测与鉴定技术规程》DG/TJ08-2011-2007；

第四章 工艺技术方案
4.1工艺技术方案选择的基本原则
4.1.1先进性。本项目采用技术接近国际先进水平或者国内领先水平。
4.1.2适用性。采用技术应与可能得到设备、员工素质和管理水平及环境保护要求相适应。
4.1.3可靠性。采用技术和设备应经过生产、运行的检验，并有良好可靠记录。
4.1.4安全性。本项目采用技术，在正常使用中应确保安全生产运行。
4.1.5经济合理性。采用设备先进使用、安全可靠的，应着重分析采用技术是否经济合理，是否有利于节约投资和降低成本，提高综合经济效益。
4.2钢结构工艺流程与特性
　　钢结构具有强度高、重量轻、抗震性能好、施工速度快等优点，在现代建筑工程中广泛应用,发达国家绝大多数商业办公娱乐体育展览等公共建筑以及广播电视通讯设施建筑均为钢结构。近年来，随着我国经济实力的增强和技术水平的提高，钢结构在我国各类建筑中得到越来越普遍的应用,可以预见，随着我国现代化的发展，建筑市场必将成为钢材应用的主要领域之一，钢结构势必日益成为我国工程建设的主要结构体系。
　　随着科学技术的发展、社会生产力的提高、市场竞争日益激烈，人们已经意识到提高产品质量和服务质量是争取顾客、占领市场和发展企业的根本保证，在钢结构工程施工生产中亦是如此。
　　当前，我国钢结构产业的发展有了可喜的进步，建设部也将钢结构工程技术列入“十一五”期间国家重点推广的十大新技术之一。然而，与钢结构工程迅速发展形势形成鲜明对比的是钢结构工程施工质量较难保证，这在钢结构工程发展过程中是个影响较大的瓶颈因素，因此如何提高钢结构工程施工质量一直是工程人员探讨的问题。
　　钢结构工程质量就是钢结构工程产品适合于某种规定的用途，满足人们要求所具备的质量特性的程度。在钢结构工程施工过程中总是存在着这样或那样的质量通病，其中焊接变形、焊接应力的存在等一系列问题就是比较严重比较让人头疼的。在焊接过程中，因为钢材单面受热，再加上受热以后钢板本身的部分残余应力释放，必然导致受热不均的变形。
　　为保证焊接结构质量、减小焊接变形、减小焊接应力的产生，在钢结构生产过程中包括好多工艺流程，我们最应该把握这些工艺流程。
4.2.1 工艺流程
　原料钢板→电脑切割→组 立→焊 接→校 正→小型制作配件→喷砂除锈→涂装备用→变截型钢
变截型钢＋H型钢＋小型配件结构型钢送施工现场安装。
4.2.2焊接要点
⑴、焊接结构设计时焊缝布置的位置宜采用对称；尽量减少焊缝和不等规格或异种钢材焊接以防止产生焊接应力、导致焊接变形和裂缝等缺陷。
　⑵、焊接时应合理选择焊接顺序，如采用对称法、分段逆向法和跳焊法等措施。
　⑶、焊接预热要求：在低温条件下为了防止焊接产生裂缝，当焊接厚度大于34mm的普通碳素结构钢和厚度大于或等于30mm的低合金结构钢、焊接地点环境低于0℃时，均应进行预热。其预热的作用：①防止焊接区域金属的温度梯度突然变化，减慢冷却速度；②降低残余应力；③有利于氢的逸出。
4.2.3 控制焊接温度
　　焊接预热的温度及层间温度宜控制在100~150℃，预热区应在焊接坡口两侧各80~100mm范围内进行。
　　一般在低温、大厚度和大刚度条件下焊接的低合金结构钢，应按其不同厚度、强度等级进行预热或作焊后热处理,不同环境温度下焊接16Mn钢和几种热轧、正火钢的焊前预热温度及焊后热处理技术。
　　在焊接过程中应充分保证焊缝的自由收缩以减少焊接应力，避免产生裂纹。在保证焊缝质量的前提下采用适量的电流快速施焊，以减少热影响区和温度差，减少焊接变形和焊接应力。
　　焊接立体构件时应使焊缝的收缩力矩互相抵消，或由多名焊工同时对称施焊，以达到减少焊接变形和焊接应力的目的。
4.2.4采取措施
⑴、构件组装规模小型构件可依次组装，点焊固定后用合理的焊接顺序依次完成；对大型构件可分部组装，焊后矫正，再总装成整体。
⑵、取反变形措施即在焊前进行组装时，先将焊件向与焊接后产生变形相反的方向进入人为的适量变形，以便达到焊后抵消变形的目的。
⑶、增加刚性用刚性较大的夹具将焊件固定，以增大焊件的刚度，这对减小焊接变形很有效。缺点是焊完撤夹具后焊件还有少许变形，切焊接应力较大，应与反变形措施配合使用效果较好。
⑷、减小焊接应力除在选择焊接顺序时注意它对焊接应力的影响外，还可采用预热、锤击和整体回火等方法以减小和消除焊接应力。
⑸、矫正措施 焊接变形中有纵向收缩和横向收缩，产生角变形、弯曲变形、波浪变形及扭曲等变形。
4.2.5矫正方法及注意事项
　　对于焊接结构应采取各种有效措施以防止或减小变形，当这些变形超过现行规范的规定时必须加以矫正。在钢结构制造中常用的有机械矫正法和火焰矫正法两种。
　　机械矫正法就是利用机械力的作用来矫正变形，常用的工具有千斤顶、螺旋拉紧器和压力机等。
火焰矫正法就是把焊接变形相对部位的金属局部加热到热塑状态，利用不均匀加热引起的变形来矫正焊接结构已经发生的变形，这种方法只需普通气焊所用的工具和设备。
4.3主要设备
4.3.1生产设备一览表
序号
设 备 名 称
规 格 型 号
能 力
数量
备 注
1
载重汽车
黄河151-FG177NJ1041S
75-135HP
3
包括运输、自卸、机翻等
2
拖车组
HY461、太拖拉
210-300HP
1
平板40-20T载重量5-50T
3
汽车式起重机
QY20-QY120
95-240HP
1
起重量20-120T
4
履带式起重机
L01001等
160HP
1
起重量8-16T
5
塔吊
TQ2-6
40-80TM
2
起重量6T
6
金属抱干
1600×1600
60-200TM
1

7
卷扬机
JD-11.4 JTM-5T等
7.5-40KW
4

8
空压机
ZX-6/8.10/40
3W-0.9/1等

2

9
金属切削机床
各种型号

4
包括车、刨、铣、磨、镗、钻机加工艺设备
10
数控自动切割机
EXA-5000
切割厚5-40mm
1
多头直条切割
11
H型钢组立机
Z12型

1

12
半自动气体保护焊
NB-315

1

13
自动弧焊机
MZ-1-1000

1

14
CO2气体保护焊机
T350

4

15
H型钢翼缘矫正机
200-800
矫正厚度0-40mm
1

16
数控龙门式埋弧自动焊机
EXA-4000

1

17
抛丸机
GYX-3M

1

18
滚边机
SGJ40×3000
E3199M等
40×3000MM
3

19
刨边机
B8190A
L9000
1
金属大型件刨边
20
剪板机
Q11-20×2500等
12-30×2000mm
2

21
埋弧自动焊机
MZ1000A MZ1500A

4
板式组合钢结构焊接
22
CO2气体保护焊机
NBC-250 NBC-300

2
压力容器及管道的焊接
23
氩弧焊机
NSA-500-1
NSA-300

6
管道焊接
24
等离子切割机
LGK-100

3

25
交流电焊机
BX-500
24-36KW
10

26
直流电焊机
AX-320-500
ZX5-400
12-30KW
8

27
半自动切割机

20

28
车间内桥式天吊
10t

2

29
车间内桥式天吊
20t

2

30
库、场、门式吊
10t

1

31
无齿锯
QZ-12A

4

32
型材切断机
QA34-25

2

33
氧-乙炔半自动切割机
G1-100A

4
切割板厚
10-100mm
34
氧-乙炔磁轮气割机
LGK8-40

3
切割板厚5-150mm
35
门式高精度气割机床

2
切割板厚7-100mm
36
板材矫正机
32×3150

2
矫板可达δ=32mm
37
坡口加工机
HP-26

2
刨厚70mm
38
摇臂机钻
Z3063×20

3

39
数控高速多轴钻床
8BH-9008

3

40
台钻
Z35、Z520等

4

41
可控硅弧焊机
ZX5-400

10

4.3.2理化试验设备一览表
设 备 名 称
单 位
数 量
备 注
100T试验机
台
1

30T试验机
台
1

冲击试验机
台
1

低温冲击试验箱
台
1

拉床
台
1
开冲击试件V型缺口
里氏硬度计
台
1

看谱镜
台
2

光谱测微机
台
1

布洛维硬度计
台
1

碳硫分析仪
套
1

硅锰磷分析仪
套
1

721比色计
台
1

金相显微镜
套
1

天平
台
2

扩散氢试验仪
台
1

4.3.3无损检测设备一览表
设 备 名 称
规 格
单 位
数 量
备 注
射线探伤机
丹麦安德列斯3006型
台
1

射线探伤机
2205型
台
2

超声波探伤机

台
2

磁粉探伤机

台
1

测厚仪

台
2

射线自动洗片机

台
1

第五章 原辅材料和动力供应与消耗
5.1原辅材料和动力消耗
以年产3万吨钢结构项目（其中重型钢结构年产2万吨，轻型钢结构年产1万吨）为计。
本项目原辅材料和动力的消耗是要根据铜陵营造有限责任公司所接工程项目的性质不同而消费量不同，此表所列，仅供参考。
表5-1：年产3万吨钢结构原材料及动力消耗表
序号
名称
单位
耗量
1
高频压延H型钢
吨
8000
2
紧固件
吨
100
3
低合金高强度钢板
吨
1000
4
建筑结构用钢板：
吨
6500
5
桥梁用钢板：
吨
1000
6
普碳系列钢板
吨
3000
7
带钢
吨
2000
8
 异型钢/龙骨C型钢
吨
2000
9
矩形管
吨
1000
10
彩钢
吨
1000
11
防火涂料
吨
80
12
支架
吨
1000
13
电
KWH
80000
14
水
吨
3600

5.2原辅材料和动力供应
本项目所需主要原材料、其它材料均为常规钢制产品，可以直接从营造公司内部或市场上采购。主要原辅材料的规格及来源见下表。
表5-1：年产3万吨钢结构原材料规格及来源表

序号
名称
型号
来源
运输条件
1
高频压延H型钢

宝钢
汽车
2
紧固件

浙江泽恩标准件有限公司
汽车
3
低合金高强度钢板
Q345
济钢
汽车
4
建筑结构用钢板
Q235GJC
马钢
汽车
5
桥梁用钢板：
Q235qC
舞钢
汽车
6
普碳系列钢板
Q235
马钢
汽车
7
带钢
Q235
马钢
汽车
8
 异型钢/龙骨C型钢

唐钢
汽车
9
矩形管

济钢
汽车
10
彩钢

宝钢
汽车
11
防火涂料

天津市外星化工涂料有限公司
汽车
12
支架

汽车
13
电
KWH
园区变电站
输电线
14
水
吨
首创水务
管道

第六章 建厂条件和厂址方案
6.1建厂条件
本项目是铜陵营造有限责任公司年产3万吨钢结构生产项目属于新建。根据本项目建设的需要占地面积、交通、投资以及水、电供应等方面的条件，本项目拟建于铜陵经济技术开发区纺织服装工业城内。
6.1.1厂址的地理位置、地形、地貌概况
铜陵位于长江中下游南岸，东邻繁昌县，南接青阳、南陵两县，西北与无为、枞阳两县隔江相望。北距省会合肥150Km，东、西与沿江城市芜湖、安庆两市相距均在105Km左右。地理座标为东经117º43¹38″、北纬30º56¹42″，面积1113Km2，占全省总面积0.8%。铜陵水陆交通方便。公路有高速北通省会合肥，南连旅游胜地黄山，并与全国公路交通网相连。铁路有直达上海的沪铜线，在南京与京沪线重合，现正修建京（北京）、福（福州）高铁线，建成后，将使该地的交通条件大大改善。铜陵区域地形兼有沿江平原与皖南山区的特点，气候温和、雨量充沛、四季分明，属亚热带湿润季风性气候区。
6.1.2工程地质、地震烈度、水文地质概况
基本地震烈度 7度
地耐力 7～9t/m2
最高洪水位 16.32m
百年一遇洪水位 15.63m
五十年一遇洪水位 15.26m
最高地下水位 10.94m（绝对标高）
最低枯水位 2.80m
6.1.3气象条件
⑴ 气温
极端最高温度 42.2℃
极端最低温度 -11.9℃
年平均温度 16.2℃
最热月份（七月）平均温度 28.8℃
最冷月份（十二月）平均温度 3.2℃
⑵ 湿度
年平均相对湿度 77%
年平均最高相对湿度 82%
年平均最低相对湿度 72%
月平均最高相对湿度 81%
月平均最低相对湿度 75%
⑶ 气压
年平均气压 0.101MPa
极端最高气压 0.104MPa
极端最低气压 0.096MPa
月平均最高气压 0.102MPa
月平均最低气压 0.099MPa
⑷ 雪
最大积雪厚度 310mm
雪荷载 400N/m2
⑸ 降雨量
年平均降雨量 1364.4mm
年最大降雨量 1759.2mm
月最大降雨量 677.8mm
日最大降雨量 204.4mm
小时最大降雨量 55.7mm
一次最大降雨量（连续48小时） 204.8mm
⑹ 风
年主导风向 东北
夏季主导风向 西南
冬季主导风向 东北
年平均风速 3.1m/s
最大风速（10米高处） 24m/s 西南
设计风压值（10米高处） 400N/m2
⑺ 土壤最大冻结深度 400mm
6.2厂址的选择
从本项目前期工作开始，就建设厂址进行初步的勘察和比较工作，厂址拟选择在铜陵经济技术开发区纺织服装工业城内，青海路东北侧、天门山大道西北侧、青海路消防站的东南侧，总用地面积106.1亩，分二期建设，一期建设科技楼、办公楼、1#厂房，一期建筑面积为21055m2；二期建设2#厂房和3#厂房，建筑面积为18900 m2；
本项目具体规划总平面图请见附图1.

第七章 公用工程及辅助设施
7.1总图运输
7.1.1总平面布置的原则和功能划分
按照机械加工企业总图运输设计规范,根据工艺流程、物流分析和平面基础资料分析，统筹规划，合理地布置各生产单元。整个厂区要求功能分区明确，布置紧凑合理，物流简洁顺畅。厂区平面布置满足生产工艺、消防安全、通风采光及工业卫生的要求。同时考虑尽可能利用现有建、构筑物及相关设施，以降低工程投资，节省费用。
主要建、构筑物有：科技楼、办公楼、1#厂房、2#厂房和3#厂房等。
根据生产工艺流程要求，结合建设场地形状、周围环境及外部交通运输条件，设计考虑将生产车间由西南往东北布置，呈西北、东南朝向，并尽量靠近运输干线，便于钢结构运输进出。
主要建筑技术指标见表7-1。
表7-1 主要建筑技术指标表
名 称
单 位
数 量
厂区总用地面积
m2
70765.11
厂区总建筑面积
m2
30258
建筑密度
%
43
容积率

0.56
绿化率
%
35
一 期
科技楼建筑面积
m2
4193
办公楼建筑面积
m2
7862
1#厂房
m2
9000
二 期
2#厂房
m2
9900
3#厂房
m2
9000

7.1.2竖向布置和土方工程量
拟建厂址建设场地目前已平整，结合工艺流程，竖向布置采用平坡式。本项目生产、生活用水量较小，其排放经处理后排入园区的污水管网，雨水排放沿主干道雨水明沟排至厂外道路边雨水沟，达到清污分流。
7.1.3工厂运输
本项目达产后全年货物运输量近6万吨，其中运入量近3万吨，运出量近3万吨。

7.2给排水
