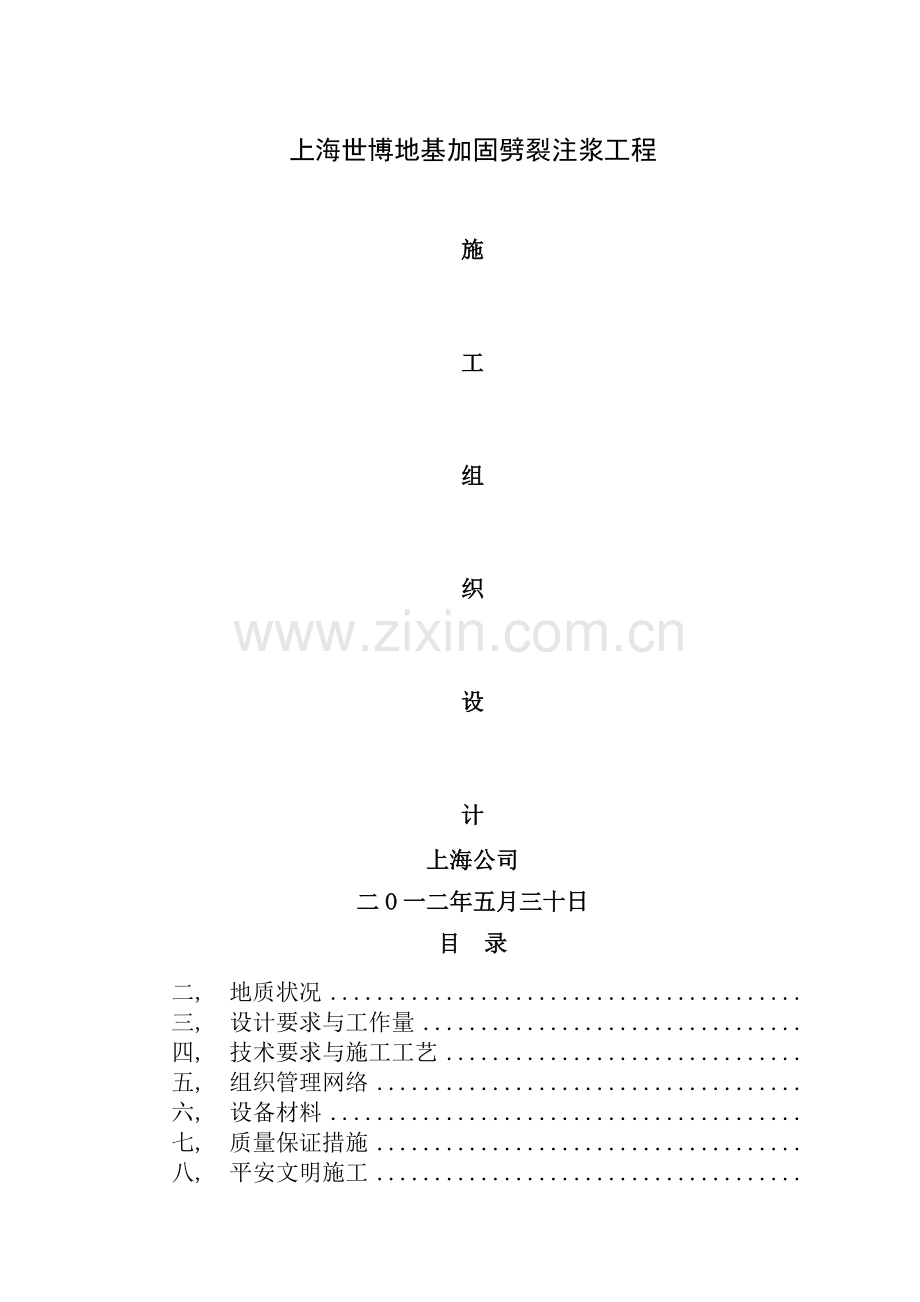

上海世博地基加固劈裂注浆工程
施
工
组
织
设
计
上海公司
二O一二年五月三十日
目 录
一, 工程概况 1
二, 地质状况 2
三, 设计要求与工作量 2
四, 技术要求与施工工艺 3
五, 组织管理网络 5
六, 设备材料 6
七, 质量保证措施 6
八, 平安文明施工 7
九, 施工进度安排 8
十, 提交资料 8
一, 工程概况
上海世博地基加固工程,为保证房屋基础的承载力满意正常运用要求,拟采纳注浆方法对基础地基进行加固处理,注浆采纳劈裂注浆法加固处理, 具体孔位见注浆孔平面布置图
本工程场地较平坦，结构工程±0.00相对于肯定标高+4.60m，现施工场地平整后平均肯定标高为+4.40m，新建基础标高 。
工程相关参建单位
建设单位：
设计单位：
监理单位：
总承包单位：
专业分包单位：
本次地基加固采纳劈裂注浆工艺。为进一步细化及完善各项施工组织安排，为确保工程质量，保障施工平安，保证施工进度，实现“平安, 优质, 文明, 高效”的施工目标，针对相关施工工序总体部署, 流程, 各分项工程施工技术, 施工工艺及质量限制要点, 对周边环境的爱护措施, 基坑工程施工应急预案以及信息化施工管理等，特编制本施工组织设计，用于指导施工。本次施工组织设计需通过建设单位审议认可后方可投入实施。
二, 地质状况
拟建工程位于上海市浦东新区，拟建场地地势较平坦。依据勘察报告，本场地较平坦，自然地面肯定标高一般在+4.2704.720，设计统一取自然地面平均标高+4.400。结构±0.0004.600，故场地自然地面相对标高-2.000。
土层特性及物理力学性质参数表如下表所示
土层特性及物理力学性质
土层
编号
土层
埋深
(m)
层厚
(m)
重度(3)
j
(°)
C
()
①
填土
0.90
0.90

②
粉质粘土
2.80
1.90
18.6
17.5
23
③
淤泥质粉质粘土
4.70
1.90
17.2
15.5
13
③夹
砂质粉土
7.50
2.80
18.6
32.0
6
③
淤泥质粉质粘土
12.00
4.50
17.2
15.5
13
④
淤泥质粘土
20.30
8.30
16.8
11.0
12
不良地质现象：自然地面以下6米均为杂填土，主要成分为建筑垃圾。
三, 设计要求及工作量
（一）设计技术要求
1, 采纳劈裂注浆加固,成孔采纳钻机成孔法。
2, 成孔孔径φ70。
3, 在基础范围内布置注浆孔，注浆排距, 孔距均等为1.0m，梅花状排列布置。
4, 注浆有效加固范围：
据房屋地基平面位置及埋深，布置注浆孔，详见注浆孔平面布置图，注浆孔深度为-6.0米，注浆层位于-2.0～-6.0米，注浆厚度为4米。
5, 注浆方式：
采纳自下而上逐层注浆工艺，劈裂注浆每0.33m注浆1次，每次注入0.04～0.07m3浆液量。
6, 注浆压力0.2～0.3，注浆流量10～15/分，浆液注入率为16~20%（及被加固土体体积之比）。
7, 注浆施工依次先外围后内部的方式进行，注浆要求间隔跳注，每注浆孔采纳自下而上方法。
8, 有关的注浆施工参数如下表所列：
项 目
要 求
注浆压力
2~0.3
注浆速率
515L
浆液协作比
水﹕水泥﹕粉煤灰﹕水玻璃
0.55﹕ 1 ﹕ 0.3 ﹕ 0.03
材料规格
水 泥：42.5一般硅酸盐水泥；
粉煤灰：袋装磨细电厂粉煤灰；
水玻璃：模数2.8~3.3，浓度35°＇。
9, 其他未尽事宜严格依据《地基处理技术规范》（08-40-94）执行。
（二）设计工作量
布置注浆孔 孔,加固土体方量为 立方米。
四, 技术要求及施工工艺
（一）, 施工技术要求
1, 选用型造孔（φ75mm）至设计深度。
2, 注浆孔位置必需依据设计图纸布置施工，注浆孔位偏差应不大于10cm，垂直偏差不得超过沉管长的1.5%。
3, 清孔并灌入封闭泥浆，泥浆协作比为：水泥:粉煤灰:水玻璃=1:4:0.04。
3, 插入塑料阀管至设计深度，如沉管困难将管内装灌满水扶植沉管。
4, 待封闭浆液凝固后在塑料阀管中插入双向密封注浆芯管进行注浆，注浆时以33cm为一节上拔芯管，注浆完毕后清洗阀管，以备再次注浆。
5, 发觉冒浆应马上停止注浆，调查冒浆缘由，如系注浆孔封闭效果欠佳，可待浆液凝固后重复注浆，如系地层灌注不进，则停止注浆，待浆液初凝后再补足浆量。
6, 浆液应经搅拌机充分搅拌匀称，并经筛网过滤后方可注浆。
7, 应依据注浆点吃浆量随时调整注浆速度和注浆压力。
8, 施工依次，先注外排孔再注内排孔，跳孔注浆。
（二）, 施工工艺
劈裂注浆是注浆施工的特别方法，先用钻机成孔插入塑料阀管，在阀管中下入双向密封注浆芯管再进行注浆。在注浆泵适当的压力下，在阀管内向外分层注浆。软土层的注浆加固主要是利用水力劈裂原理使浆液劈裂，充填和挤密土体，并使其脱水固结。在劈裂灌浆过程中，浆液在土体中形成浆脉网络，浆脉一方面充填和挤密土体，另一方面起着土体骨架作用，同时浆液及土体的颗粒起水合反应，离子交换反应，从而变更土体对外力的反应和应变机制，使土体的变形受到约束，使土体整体结构得到加强，形成一个新的高强度, 高凝合力, 高密度的化学稳定性好的固结体，施工方法在上海地区软土加固取得较好的效果。
施工工艺流程图：
注浆孔放样

成孔至设计深度

灌入封闭泥浆

配制浆液

下塑料阀管至孔

重复该步骤至成孔全部完成

开 始 注 浆

待封闭浆凝固后将双向密封注浆芯管插至阀管底

重复该步骤至该孔注浆结束

注浆至每节（33cm）设计浆量

上拔芯管33cm

重复至全部孔结束

拆移机械至下一孔位

清理场地退场

五, 组织管理网络
项目经理

技术员

平安员

施工员

材料员

质检员

测量员

施工班组

质量平安管理体系结构图
在施工管理网络图中，项目经理对各项目生产的质量, 平安负全责，各分管领导主动协作，以优良的组织机构来确保生产质量及平安文明施工符合业主及监理要求。
六, 设备材料
1, 主要机具设备
设备名称
型 号
单位
数量
用电量（）
备 注
钻 机
-50A
台
2
11×2

注浆泵
50
台
1
4×1

搅拌桶
200
只
1
3×1

泥浆泵
160
只
1
5.5×1

浆液测试仪

套
2

镀锌注浆管

米
若干

低压注浆管

米
若干

电箱及其它

若干

柴油空压机

台
1
*7.5

2, 材料安排
材料名称
规 格
数量（吨）
水 泥
42.5
T
粉煤灰
细度200目
T
水玻璃
35
T
注浆塑管
优质
m
3, 用水, 用电安排
用电109；用水3吋水管流量。
七, 质量保证措施
1, 技术保证措施
①施工前依据实际状况具体制定相应的施工安排，严格执行确定的施工工艺方案和有关规程规范。
②严把质量关保证所运用的材料符合设计和施工规范要求。
③注浆时必需实行跳孔施工，防止注浆时窜孔。
④限制注浆速度，防止跑浆。
⑤浆液搅拌严格按协作比进行，浆液拌制完成后，必需倒入贮浆桶内，防止浆液离析。
2, 管理措施
①组织施工人员熟识消化施工图纸及设计技术要求，进行技术交底。
②质量员对质量有推翻权。
③质量员对质量验收制度，每道工序班组100%自检，质量员100%复检，施工, 技术负责, 项目经理不定期抽检。
④重要环节设置质量管理点，重点监控。
⑤听从设计, 业主的现场监督和指导。
八, 平安文明施工
1, 平安生产
①加强对现场施工人员的平安教化，提高其平安施工及自身爱护的意识和实力。
②留意平安用电，工地内电线要理顺，不能乱拉乱挂，统一运用标准平安电箱，教化职工自觉遵守平安用电制度和持证上岗，防止用电事故发生。
③严格依据平安生产的有关条例进行施工作业，正确操作运用机械设备，施工中前方振动沉管及后方开关操作要亲密协作，防止倾倒事故发生。
④钻机移位时必需听从机长统一指挥，钻机定位后必需垫实放稳，三角架要有防滑措施。
⑤注浆泵必需安装回泵阀，并保证通畅，拆除注浆管路时，应先打开回泵阀，释放管路内的压力。
⑥专人负责现场平安值班。加强设备材料保管，做好防偷防盗保卫工作。
⑦施工现场必需做到平安生产，生产再忙不忘平安，进入施工现场必需戴好平安帽。
⑧加强消防管理，按规定布置消防器材，杜绝火灾事故。
2, 文明施工
①挂施工铭牌，施工, 管理人员佩卡上岗。
②现场材料, 设备必需堆放整齐合理。
③加强工地设施管理，应保证施工人员的适当休息和饮食卫生,工地生活设施必需清洁文明,教化职工自觉遵守各类规章制度。
九, 施工进度安排
2台钻机成孔，1台注浆泵注浆，安排30天内完成全部注浆。
工期
任务名称
天数
5
10
15
20
25
30
35
40
45
50
设备进场
1

注浆施工
4

设备退场
1

十, 提交资料
施工过程中应做好各项资料的收集及整理工作,施工结束应刚好向业主提交下列资料：
1, 压浆记录表；
2, 各种材料的质保书；
3, 竣工平面图；
4, 竣工报告。
