1、施工设计部分6 施工组织设计 6.1 工程概况 6.1.1 建筑设计概述 本工程为多层钢筋砼框架结构办公楼,工程位于长春市,交通便利。主体结构八层;建筑高度26.1m,首层层高3.3m,标准层层高3.6m,室内外高差0.6m;设计标高0.000相当于城市绝对标高的235.6m。整个建筑长46.1m ,宽15m,总建筑面积6215.04平米。使用年限50年,防火、防水设计等级均为二级。 墙体:外墙为300厚加气混凝土砌块,内墙为200厚加气混凝土砌块。 屋面:屋面防水等级为级,SBS改性沥青防水卷材,防水层合理使用年限为15年。 工程所用窗户均为塑钢窗,门为防盗门,门窗的选型、材料均由建设单位选
2、有资质单位订货。 6.1.2 结构设计概述本工程全现浇钢筋混凝土框架结构,场地土类别为类,抗震设防的类别为乙类。框架抗震等级为二级,七度抗震设防。设计基本地震加速度为0.10g,设计地震分组为第二组。基础采用预制方桩基础,桩长6.00m。基础持力层为粉土,基础埋深为2.5m。框架柱网尺寸随房间的开间、进深变化而变化。场区地下水属潜水,水位高程为-3.0米,略受季节的影响,但变化不大。根据该场区原有测试资料,地下水无腐蚀性;无需降水。现场已平整完毕,较为开阔,交通较为方便,现场离居民区较远,施工所用电源和水源均由甲方提供。结构特征全部总结在下表6-1:表6-1 结构特征表 序号项 目内 容1结构

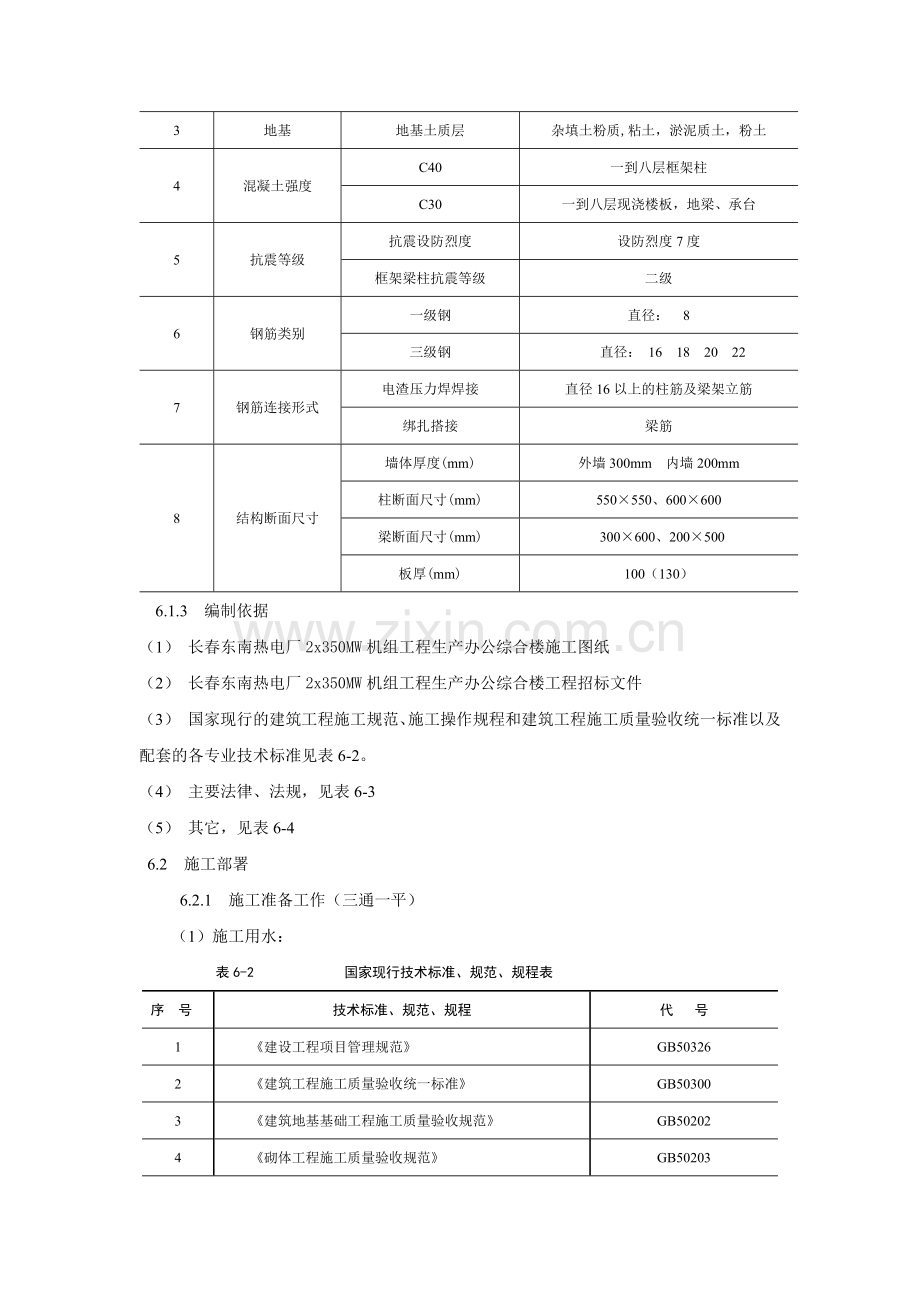

3、形式基础结构形式桩承台基础主体结构形式框架结构屋盖结构形式平屋面2地质地质情况持力层为粉土地下水质地下水对结构无腐蚀3地基地基土质层杂填土粉质,粘土,淤泥质土,粉土4混凝土强度C40一到八层框架柱C30一到八层现浇楼板,地梁、承台5抗震等级抗震设防烈度设防烈度7度框架梁柱抗震等级二级6钢筋类别一级钢直径: 8 三级钢直径: 16 18 20 22 7钢筋连接形式电渣压力焊焊接直径16以上的柱筋及梁架立筋绑扎搭接梁筋8结构断面尺寸墙体厚度(mm)外墙300mm 内墙200mm柱断面尺寸(mm)550550、600600梁断面尺寸(mm)300600、200500板厚(mm)100(130) 6.
4、1.3 编制依据(1) 长春东南热电厂2x350MW机组工程生产办公综合楼施工图纸(2) 长春东南热电厂2x350MW机组工程生产办公综合楼工程招标文件(3) 国家现行的建筑工程施工规范、施工操作规程和建筑工程施工质量验收统一标准以及配套的各专业技术标准见表6-2。(4) 主要法律、法规,见表6-3(5) 其它,见表6-4 6.2 施工部署 6.2.1 施工准备工作(三通一平) (1)施工用水: 表6-2 国家现行技术标准、规范、规程表序 号技术标准、规范、规程代 号1建设工程项目管理规范GB503262建筑工程施工质量验收统一标准GB503003建筑地基基础工程施工质量验收规范GB50202
5、4砌体工程施工质量验收规范GB502035混凝土结构工程施工及验收规范BB502046地下防水工程施工质量验收规范BB502087屋面工程质量验收规范GB502078建筑装饰装修工程施工质量验收规范GB502109建筑地面工程施工及验收GB5020910工程测量规范GB5002611建筑防腐工程施工及验收规范GB50212-12钢筋焊接验收规范JGJ18 表6-3 主要法律法规表序号类别法规名称备 注1国家建筑法2国家建设工程质量管理条例3国家环境保护法4国家建设工程质量管理条例国务院令第279号5国家工程建筑标准强制性条文建设部建标200085号文6国家计量法 表6-4 其他规范序号类 别名
6、称1国 标质量管理体系要求2国 标环境管理体系规范及使用指南 续表6-43国 标职业健康安全管理体系规范4企 业公司项目管理手册5企 业质量、环境、职业健康安全管理体系程序文件6企 业质量、环境、职业健康安全管理手册7企 业作业指导书8企 业建筑安全法规及文件汇编 由建设单位指定的给水管道引出(具体位置见附录4施工平面图)。管材采用焊接钢管,埋地敷设,现场临时消火栓立管随楼层加高而加高。按照工程进度及各阶段工作内容,制定用水计划和节水措施,使用节水型洁具。 施工用水量计算:(1)生产用水按日最大浇筑混凝土量的50%估算(设3*5*0.9水箱)(2)施工机械用水量很小,计算时不予考虑。(3)施工
7、现场饮用水量按高峰期现场总人数计算 (4)消防用水量 (5)总用水量计算 Q=q1+q3+q4 =0.357+0.051+15=15.408L/s 为补偿不可避免的水管漏水损失,总用水量应增加10%,即Q=16.95L/s(6)干管管径计算 选用1303.5钢管,满足施工用水要求。(2)施工用电: 由建设单位指定位置引至施工现场。为了保证用电的安全,安装一台配电箱,各种线路由此引出。 施工总用电量计算: 施工干线总用电量按现场用电设备计算,本工程现场电动机总功率132.9kW;电焊机总容量140kVA =181.23kVA 干线导线截面选择:本工程施工现场按三相五线制配线。则: 允许线电流 =
8、201.92(A) 选用BLX-3180+2150铝芯橡皮线,满足允许电流要求。 电压降: =3.81%5%,符合电压降要求。(3)施工现场: 本工程所在位置较平,平整场地后就可以开始布置机械设备及水电线路。因为本工程位于市区内,路上行人及车辆较多,施工道路在现场内的设置(具体位置见附录4施工平面图),路宽4m,为了保证雨期及文明施工要求,本工程道路需用压道机碾压并挖设排水沟。(4)临时设施 临时设施布置见附录4施工平面图,为满足文明工地及建设单位要求,施工现场用围墙围护。采用活动板房,为办公、会议和管理人员宿舍,劳务人员宿舍。现场试验室的设置应符合有关温度、湿度规定要求。主要材料存放于施工现
9、场,根据材料需用量计划组织进场,按平面图指定位置及规定方式储存或堆放。预设施工材料堆放场应提前做好硬化及防排水措施,并做好标识。室内仓库应根据需要设置保温、通风、防盗措施,并分类建立台帐,加强领料签发手续,防止材料丢失和损坏。6.2.2 施工总体安排(1)主要机械设备配置 基础施工时,采用静力压桩机。土方采用机械开挖、外运,据现场情况、工程量及进度安排,增加劳动力投入。 垂直运输机械选择:结构施工阶段,钢筋、模板及部分柱头的混凝土的通过塔吊来实现,对塔吊的性能要求较高,在楼一侧中部设一台QTZ63型,臂长50m的塔吊,满足作业面的使用要求,也能覆盖钢筋作业区及模板加工区,减少二次搬运量。 本工
10、程所有混凝土均采用商品混凝土,用混凝土泵送车输送。根据场地情况,钢筋的加工配料均在施工现场钢筋加工场进行。本工程所采用的主要设备见表6-5(2)主要生产设施准备1)场地四周设有围墙。2)在建筑周边布置钢筋固定加工区,布置钢筋切割机、调直机、弯曲机、交流焊机、对焊机,钢筋加工区及堆场,上设双层安全防护棚,采取有效防止高空坠物的安全措施。3)同样在建筑周边布置模板加工场地。4)施工通讯:所有施工管理人员配备手机或小灵通。5)施工排水系统:自然地面布设工地的排水系统,确保场区的施工污水、雨水能顺利流排。施工污水经沉淀后排入附近下水道。排水沟用砖砌,流水面用1:3 水泥砂浆抹面。排水沟穿越道路加盖板。
11、大门出入口设置车辆冲洗坪,冲洗车辆轮胎上的泥土,禁止带土上路。(3)劳动力安排 根据实际工程量及劳动定额,算出分项工程所需工日。确定主要工种人数。详细人数见附录3施工进度计划表。针对本工程特点,对操作人员进行专业技能培训,并对作业难度大的地方进行现场实物交底,提高工作人员的操作技术水平。对于特殊工种人员、机械设备操作人员要求必须经专业培训并考核合格持证上岗。保证工程“优质、安全、低耗、快速”地进行。(4)材料 材料全部由施工单位负责采购。 表6-5 主要设备一览表序号号机械名称规格及型号单位数量备 注1塔 吊QTZ63台1自升式2电焊机BX1500A台63搅拌机JS500台14钢 筋 切 断
12、机CQ40台25钢 筋 弯 曲 机GW40-A台26钢 筋 调 直 切 断 机LG74/14台17插 入 式 振 捣 棒ZX-50条10高频低音8插 入 式 振 捣 棒ZX-30条5高频低音9切割机JG400台4 10空 气 压 缩 机W1017台1清理模板 11水泵XDD-80DL台2消防用(一台备用)12蛙式打夯机HW40台413木工电锯MJ105台414木工电刨MB573台215压刨MB104A台116柴油打桩机台2轨道式 认真核实施工图纸、设计说明及设计变更洽商文件,及时准确地编制施工预算,列出明细表。根据施工进度计划的要求进行施工预算材料分析,编制建筑材料需用量计划,为制定材料采购计
13、划、施工备料、确定仓库和堆场面积,以及组织运输提供依据。组织协调好各部门工作,从材料计划、货源选择、材料送批、订货、运输、验收检验做到三级审核,保证材料、设备规格、型号、性能的技术指标明确、数量准确。 进场及储存在中转厂区内的材料必须妥善保存,按种类及存储要求分类、分库存放,做好标识并建立台帐,完善进出库手续,严格按总公司ISO9002质量保证体系程序执行。6.2.3 防雨和消防准备(1)施工期间应收集天气预报情况,取得市气象台的服务,以便安排工作或采取相应的措施。机械设备要备齐自身的避雷装置,直接引入建筑物本身的接地体。(2)浇灌砼时突遇大雨,应在大雨来临前搭好防雨棚,防雨水冲刷砼。雷雨到来
14、之前要及时使作业人员撤离到安全区,注意保护好电源设备,并作好设备、机具的防雨工作。(3)准备200数量的雨布,小雨时对浇灌完而未初凝的板面进行遮盖,为现场操作工人备足雨衣。准备足够的潜水泵,及时排除基坑内的积水。(4)做好防火工作也是施工现场应十分注意的问题,在地面临时设施周围配备一定数量的泡沫灭火器、沙箱、铁铲、及消防水源接口阀门及消防水桶等消防设施及工具,指派专人负责,消防设施及工具供消防专用,任何人不得以任何借口挪作他用。6.2.4 总体施工方法(钢筋,模板,混凝土)(1)施工段划分 以结构施工为先导,装饰、适时插入施工。在空间上实行平面分段,立体分层,同步流水;在顺序上先地下,后地上,
15、先主体,后装饰,基础工程及框架工程划分为A、B区两个施工段平行流水;形成各主要分部分项工程紧凑搭接,工序穿插,实行立体交叉施工。避开施工作业面高峰,保持均衡生产,以确保“优质、快速、高效、高回报”地建成该工程。(2)施工工艺流程1)基础施工工艺流程:测量放线土方开挖至承台底以上30cm人工挖土至承台底人工清理、验槽打桩、凿桩头支承台模板绑承台钢筋支地梁模板绑地梁钢筋浇承台和地梁混凝土回填土2)主体施工工艺流程:楼层放线柱绑筋柱支模浇注柱混凝土支梁板模板绑梁钢筋浇注梁、板混凝土; 3)装修施工工艺流程:门窗工程楼地面室内抹灰室外装修室内设施6.2.5 组织机构及主要职责 配备强有力的管理班子。施
16、工管理人员选用素质高、技术业务能力强、有丰富的施工和管理协调经验的人员组成。选派施工经验丰富的人员担任项目工程师;现场各职能部门负责组织指挥现场施工和各项工作的管理实施。制定严格的岗位责任制,落实到人,各负其责。见下表6-6 表6-6 组织机构及主要职责部 门职 责项目经理认真严肃地履行合同条款,对施工质量、进度、安全、经济效益负主要责任,在施工管理的各方面对工程指挥部负责。贯彻实施质量方针和目标,认真执行施工组织设计、施工方案,落实工程指挥部的施工部署,协调项目经理部各职能部门和人员关系,确保施工过程始终处于受控状态。及时协调、合理调配人力、物力、资金,使施工正常进行。项目工程师在施工技术、
17、工程质量等方面负主要责任,实施总公司的质量方针和目标,认真贯彻国家有关的规范规程。组织审查图纸和制定各种方案,并检查项目部的落实情况。检查项目部各项技术交底是否具有针对性、先进性和可操作性。及时解决施工中出现的技术质量问题。组织实施施工组织设计和施工方案,组织落实施工管理的各项措施。及时和甲方、监理、设计保持联系,做好信息反馈。生产副经理协助项目经理搞好全面协调管理工作,向项目经理负责。抓好现场各方案落实。与技术人员一起研究制定各方案,确保工程质量和进度按计划完成。制定各种管理制度和管理人员岗位责任制。督促材料及时进场,做好各种检验、实验和成品保护。经营部负责合同管理、工程预算、决算管理、资金
18、管理、成本核算等工作。物资采购部负责市场调查、材料采购供应、施工机具和设备的租赁等工作,对材料质量负直接责任,并负责现场机械、器具管理、物资的配送、调配。施工生产部负责生产调度、进度计划的落实、材料计划的编制,对工程进度和施工质量负责,劳务队伍的选择、劳动力的调配,分包项目组织协调及其劳务队伍的管理。安全保卫部现场消防、保卫、安全与文明施工管理、环境保护管理。 6.3 项目管理目标及质量保证体系 (1)本工程严格按ISO9002标准、公司质量手册、程序文件、项目质量计划运作。 (2)项目质量目标:省优工程 (3)项目的质量管理保证体系 1)工期目标:按照招标文件要求,2015年4月1日开工,2
19、015年9月24日竣工,保证总工期175天整体工程竣工。 2)文明安全施工目标:无重大伤亡事故,创吉林省建筑工程安全文明工地。 3)现场环境管理目标:坚持绿色施工,使用绿色建材,严格控制排污。 6.4 测量放线 6.4.1 图纸学习与校核全面了解设计意图,认真熟悉图纸。首先审核总平面图,校对点位坐标、距离是否对应,定位依据、定位条件是否明确合理,建筑物的几何位置关系是否符合要求和满足规划用地的要求;其次审核建筑、结构、设备施工图,主要校核:平、立、剖面图是否对应一致,轴线间距、高程、结构尺寸和装修细部尺寸是否相符。 6.4.2 定位依据及永久桩位的保护 定位条件依据总平面图,用两台经纬仪投测轴
20、线。误差:角度在20、边长在1/10000、为允许误差范围内。定位完成做好资料成果与现场桩位交接,并砌砖垛保护桩位。永久桩位作法为:利用(100501000)mm的木桩打入地下约0.6m,四周用红砖砌成(500500500)mm的方孔,内注混凝土,并用铁钉定出控制点坐标位置,红油漆画“”表示。永久高程控制桩采用砌砖井,上加混凝土盖板进行保护,防止磕碰及坠物。永久坐标控制桩和高程控桩四周用钢管围挡,加以保护。 6.4.3 施工测量定位放线及轴线建立 测量控制网分为平面控制网与高程控制网两部分。平面控制网的方法是在场地区域内建立场地控制网。误差限值:量距误差: 2/5000,角度误差:220(51
21、5层房屋、建筑物高度1560m),超过以上限值,应重新定位。 建筑定位依据平面控制网点坐标。根据轴线关系定出控制轴,水平控制轴A轴;竖直控制轴1轴。 将轴线控制桩引测到开挖上口线以外,桩用混凝土固定并砌上砖垛加以保护,再用测距仪配合电子经纬仪通过距离和转角复测定位测量中的轴线控制点。6.4.4 基础施工测量(1)高程传递:针对本工程实际特点,采用三、四等水准测量进行高程的传递与控制,在地面上架水准仪,在地面上的水准仪后视0.000,前视在基坑内的水准尺,计算出0.000与-1.900m的水准尺读数差,再通过基底仪器将该读数-1.900m引测到侧坡上。(2)轴线投测:基础施工时,采用通视法用经纬
22、仪直接将主控轴线引到基坑,并依据主控轴线测设细部轴线。 将控制轴投到独立桩基施工层上,将电子经纬仪架在底板上观测其他轴线控制桩,当误差在5mm内,投测出独立桩基基底的轴线,再用测距仪将不能通视轴线测设。通过轴线将所有施工线放出。基坑投测轴线操作方法如下图9图6-1图6-1 用控制网引桩向坑内投轴线6.4.5 地面以上施工测量(1)校核轴线:检核控制轴线及首层的轴线,用全站仪以控制点为起始点校测,角度误差10;边长相对误差在5mm范围内。(2) 标高控制:“控制总高,从首层传递”的方法,即在首层从现场0.000处引测到外圈柱子50cm处,闭合误差2mm。采用50m钢尺从外圈柱子的首层传递,每次引
23、测均从首层+50线往上引测,以避免各层传递产生的累计误差。高程引测点每段四个角各设一个高程引测点,引测后用DS3水准仪抄测这四处点,当误差在3mm之内取四个标高的平均值作为该楼层标高基准值,用该值在柱子上抄测这层建筑50cm线。顶板混凝土浇注后,由各控制点向上拉尺引测出作业层结构50线。并用水准仪抄测到各柱主筋上,作为柱钢筋绑扎和顶板混凝土浇筑的标高线。柱模板支完后,向上拉尺找到结构50线的标高,并用水准仪进行水平抄测,用以控制柱混凝土高度。(3)轴线测设:采用外控法。将经纬仪架在轴线两端的控制桩上,后视控制点,前视柱子中心控制线,将中心控制线投测到施测层,连接两点即为控制轴。用钢尺实量其他轴
24、线距离,用经纬仪实测主控轴线交角,在楼板上弹出各细部轴线及门窗位置等的墨线。 6.5 土方工程 6.5.1 土方开挖 采用机械开挖,开挖时按底边尺寸每边增加40cm,放坡开挖,按设计标高的要求,预留20mm后采用人工挖土,避免超深。在挖土前,测出基坑的坡顶边线,钉上木桩,撒石灰粉,以便控制挖土作业范围。开挖过程中应随时检查边线、边坡及标高,严禁挖陡边坡。最后一层土方开挖要控制好坡底边线及平台、基底标高,严禁超挖,需用时回填土方则弃至坑边5m外,余土外运至指定场所;基础及房心回填土预留,回填土采用夯填法;土方工程质量保证措施: 控制开挖深度,防止超挖;保持基坑作面干燥;土方工程成品保护措施:保护
25、轴线、标高线桩位正确,监控边坡稳定。 6.5.2 土方回填 回填土宜优先利用基坑内挖出的优质素粘土(堆放在甲方指定的位置),回填土内不得含有有机杂质,粒径不应大于50mm;含水量应符合压实要求;淤泥和淤泥质土一般不能用作填料。(1)工艺流程基层清理检验土质分层铺土、耙平夯打密实检验密实度修整找平验收。(2)施工方法: 填土前应将基坑底或地坪上的垃圾等杂物清理干净。基础回填前,必须清理到基础底面标高,将回落的松散垃圾、砂浆、石子等杂物清除干净。检验回填土内有无杂物,粒径是否符合规定,含水量是否在控制的范围内。如含水量偏高,可采用翻松、晾晒和均匀掺入干土等措施;如遇回填土的含水量偏低,可采用预先洒
26、水润湿等措施。回填土应分层铺摊,一般蛙式打夯机每层铺土厚度为200250 mm。每层铺摊后,随之耙平。回填土每层至少夯打三遍。打夯应一夯压半夯,夯夯相接,行行相连,纵横交叉。分层分段填土,交接处应填成阶梯形,每层互相搭接,其搭接长度不少于每层填土厚度的两倍,上下层错缝距离不少于1.0m。 基坑回填应在相对两侧或四周同时进行,每层填土夯实后,应按规范规定进行环刀取样,测出干土的质量密度,达到要求后,再进行上一层的铺土。填土全部完成后,应进行表面拉线找平,对超过设计标高的地方,及时依线铲平,低于设计标高的地方补土夯实。 6.5.3 基础垫层 本工程垫层为100mm厚C15的素混凝土,采用木模板。
27、待基础轴线尺寸,基底标高经验收合格办完隐检手续后,测放人员及时标定100mm厚素砼垫层上皮的标高控制线。垫层砼浇筑前先检查垫层的尺寸及形状是否正确、模板支撑是否牢固。浇筑垫层砼时,派专人随时抽查商品砼的质量情况。砼表面用刮杠刮平,随后用木抹子搓平压光,施工过程中要及时取样,留好试块。 6.6 桩基础工程本工程基础采用预制钢筋混凝土方桩(400mm400mm);由于桩长是9米,吊桩采用一点起吊图6-2 一点起吊示意图即可(如图9图6-2所示),打桩顺序由中间向两个方向击打;方桩的运输、起吊、堆放:应尽可能的避免方桩到现场二次搬运。根据打桩顺序随打随运。桩的堆放场地必须平整、坚实,排水畅通。垫木间
28、距与吊点位置相同,各层垫木位于同一垂直线上,现场桩堆放采用2层。6.6.1 施工准备(1)整平场地,清除桩基范围内的高空、地面、地下障碍物;架空高压线距打桩架不得小于10m;修设桩机进出、行走道路,做好排水措施。(2)按图纸布置进行测量放线,定出桩基轴线,先定出中心,再引出两侧,并将桩的准确位置测设到地面,每一个桩位打一个小木桩;并测出每个桩位的实际标高,场地外设23个水准点,以便随时检查之用。(3)检查桩的质量,将需用的桩按平面布置图堆放在打桩机附近,不合格的桩不能运至打桩现场。(4)检查打桩机设备及起重工具;铺设水电管网,进行设备架立组装和试打桩。在桩架上设置标尺或在桩的侧面画上标尺,以便
29、能观测桩身入土深度。(5)打桩场地建(构)筑物有防震要求时,应采取必要的防护措施。(6)学习、熟悉桩基施工图纸,并进行会审;做好技术交底,特别是地质情况、设计要求、操作规程和安全措施的交底。(7)准备好桩基工程沉桩记录和隐蔽工程验收记录表格,并安排好记录和监理人员等。6.6.2 压桩程序根据地基土质情况,桩基平面布置,桩的尺寸、密集程度、深度,桩移动方便以及施工现场实际情况等因素采用如图9图6-3所示压桩顺序从中间开始分头向两边进行。6.6.3 吊桩定位 打桩前,按设计要求进行桩定位放线,确定桩位,每根桩中心钉一小桩,并设置油漆标志;桩的吊立定位,一般利用桩架附设的起重钩借桩机上卷扬机吊桩就位
30、,或配一台履带式起重机送桩就位,并用桩架上夹具或落下桩锤借桩帽固定位置。图6-3 打桩顺序6.6.4 压桩方法(1)打桩方法采用锤击法。打桩时,应用导板夹具,或桩箍将桩嵌固在桩架两导柱中,桩位置及垂直度经校正后,始可将锤连同桩帽压在桩顶,开始沉桩。桩锤、桩帽与桩身中心线要一致,桩顶不平,应用厚纸板垫平或用环氧树脂砂浆补抹平整。(2)开始沉桩应起锤轻压并轻击数锤,观察桩身、桩架、桩锤等垂直一致,始可转入正常。桩插入时的垂直度偏差不得超过0.5%。(3)打桩应用适合桩头尺寸之桩帽和弹性垫层,以缓和打桩的冲击。桩帽用钢板制成,并用硬木或绳垫承托。落锤或打桩机垫木亦可用“尼龙6”浇铸件(规格260mm
31、170mm,重10kg),既经济又耐用,一个尼龙桩垫可打600根桩而不损坏。桩帽与桩周围的间隙应为5-10mm。桩帽与桩接触表面须平整,桩锤、桩帽与桩身应在同一直线上,以免沉桩产生偏移。桩锤本身带帽者,则只在桩顶护以绳垫、尼龙垫或木块。6.6.5 打(沉)桩的质量控制(1)桩端(指桩的全截面)位于一般土层时,以控制桩端设计标高为主,贯入度可作参考。(2)桩端达到坚硬、硬塑的粘性土,中密以上粉土、砂土、碎石类土、风化岩时,以贯入度控制为主,桩端标高可作参考。(3)当贯入度已达到,而桩端标高未达到时,应继续锤击3阵,按每阵10击的贯入度不大于设计规定的数值加以确认。6.6.6 打(沉)桩控制贯入度
32、的计算 打预制钢筋混凝土桩的设计质量控制,通常是以贯入度和设计标高两个指标来检验,打桩贯入度的检验,一般是以桩最后10击的平均贯入度应该小于或等于通过荷载试验(或设计规定)确定的控制数值,当无试验资料或设计无规定时,控制贯入度可以按以下动力公式计算: 式中 S桩的控制贯入度(mm);Q锤重力(N);H锤击高度(mm);q桩及桩帽重力(N);A桩的横截面(mm2);P桩的安全(或设计)承载力(N);m安全系数;对永久工程,m2;对临时工程,m1.5;n与桩材料及桩垫有关的系数:钢筋混凝土桩用麻垫时,n1;钢筋混凝土桩用橡木垫时,n1.5;木桩加桩垫时,n0.8;木桩不加垫时,n1.0。如已作静荷
33、载试验,应该以桩的极限荷载Pk(KN)代替公式中的mP值计算。6.6.7 打桩验收要求(1) 打入桩的桩位偏差按表6-7控制,桩顶标高的允许偏差为-50mm,+100mm;斜桩倾斜度的偏差不得大于倾斜角正切值的15%(倾斜角系桩的纵向中心线与铅垂线间夹角)。 表6-7 预制桩(PHC桩、钢桩)桩位的允许偏差 项次项目允许偏差(mm)1盖有基础梁的桩:1垂直基础梁的中心线2沿基础梁的中心线 1000.01H1500.01H2桩数为13根桩基中的桩1003桩数为416根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩:1最外边的桩2中间桩1/3桩径或边长1/2桩径或边长 注:H为施工现场地面标
34、高与桩顶设计标高的距离。(2)施工结束后应对承载力进行检查。桩的静载荷试验根数应不少于总桩数的1%,且不少于3根;当总桩数少于50根时,应不少于2根;当施工区域地质条件单一,又有足够的实际经验时,可根据实际情况由设计人员酌情而定。(3)桩身质量应进行检验,对多节打入桩不应少于桩总数的15%,且每个柱子承台不得少于1根。(4)由工厂生产的预制桩应逐根检查,工厂生产的钢筋笼应抽查总量的10%,但不少于5根。(5)施工中应对桩体垂直度、沉桩情况、桩顶完整状况、桩顶质量等进行检查,对电焊接桩、重要工程应作10%的焊缝探伤检查。(6)对长桩或总锤击数超过500击的锤击桩,必须满足桩体强度及28d龄期的两
35、项条件才能锤击。(7)施工结束后,应对承载力及桩体质量做检验。(8)钢筋混凝土预制桩的质量检验标准见表6-8。6.6.8 打桩过程中的注意事项及质量安全技术措施(1)认真组织好图纸会审,严格按图纸施工,组织好现场施工技术人员的技术交底,并随时通报在施工中存在的质量问题;(2)精心组织安排好现场施工人员的岗位,明确其责任,强调校对桩位,允许偏差值少于5cm; (3)所有桩须有产品准用证和出厂合格证书,桩进场后须认真检查,不准使用质量不合格的桩,不合格的桩挑出后,要有明确标记,并及时运出场外。(4)经常进行桩机的维修、保养,定期检测合格,保证主要技术参数,满足设计要求严格按业主和设计单位提出的要求
36、及有关的规范规程施工,随时接受当地质检部门的监督检查。(5)认真做好沉桩记录,每米进尺的锤击数,最后一米锤击数,最后三阵贯入度及桩尖标高,桩身垂直度以及桩位。6.6.9 成果记录整理及检验按规范要求整理成表并进行质量评价,桩施工完毕后,应做现场静荷载试验检测桩承载力,在同一条件下检测数量不应少于总桩数的1%,且不少于3根,本工程应检测的3根桩的承载力。6.6.10 凿桩头用电锯法截去多余的桩段,而不应该用人工敲打的办法把多余的桩段敲掉,那样很容易把成桩敲伤,露出的钢筋长度为35d。 6.7 钢筋工程6.7.1 钢筋原材(1)进场检查 表6-8 钢筋混凝土预制桩的质量检验标准 项序检查项目允许偏
37、差或允许值检查方法单位数值主控项目1桩体质量检验按基桩检测技术规范按基桩检测技术规范2桩位偏差见表9表6-7用钢尺量3承载力按基桩检测技术规范按基桩检测技术规范一般项 目1砂、石、水泥、钢筋等原材料(现场预制时)符合设计要求查出厂质保文件或抽样送检2混凝土配合比及强度(现场预制时)符合设计要求检查称量及查试块记录3成品桩外形表面平整,颜色均匀,掉角深度10mm,蜂窝面积小于总面积0.5%直观4成品桩裂缝(收缩裂缝或起吊、装运、堆放引起的裂缝)深度20mm,宽度0.25mm,横向裂缝不超过边长的一半裂缝测定仪,该项在地下水有侵蚀地区及锤击数超过500击的长桩不适用5成品桩尺寸:横截面边长桩顶对角
38、线差桩尖中心线桩身弯曲矢高桩顶平整度mmmmmm mm510101/1000l2用钢尺量用钢尺量用钢尺量用钢尺量(l为桩长)水平尺量8桩顶标高mm50水准仪9停锤标准设计要求现场实测或查沉桩记录1)主控项目A钢筋进场时,应按国家现行相关标准的规定抽取试件作力学性能和重量偏差检验,检验结果必须符合有关标准的规定。检查数量:按进场的批次和产品的抽样检验方案确定。(每批钢筋抽取每批抽取5个试件,先进行重量偏差检验,再取其中2个试件进行力学性能检验。)检验方法:检查产品合格证、出厂检验报告和进场复验报告。 B对有抗震设防要求的结构,其纵向受力钢筋的强度应满足设计要求;当设计无具体要求时,对一、二、三级
39、抗震等级设计的框架和斜撑构件(含梯级)中的纵向受力钢筋应采用HRB335E、HRB400E、HRB500E、HRBF335E、HRBF400E或HRBF500E钢筋,其强度和最大力下总伸长率的实测值应符合下列规定: a. 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25; b. 钢筋的屈服强度实测值与强度标准值的比值不应大于1.30; c. 钢筋的最大力下总伸长率不应小于9%。 检查数量:按进场的批次和产品的抽样检验方案确定。 检验方法:检查进场复验报告。 C当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时,应对该批钢筋进行化学成分检验或其他专项检验。2)一般项目 钢筋宜采用
40、无延伸功能的机械设备进行调直,也可采用冷拉方法调直。当采用冷拉方法调直时,HPB235、 HPB300光圆钢筋的冷拉率不宜大于4% ;HRB335、HRB400、HRB500、HRBF335、HRBF400、HRBF500及RRB400带肋钢筋的冷拉率不宜大于1%。检查数量:每工作班按同一类型钢筋、同一加工设备抽查不应少于3 件。检验方法:观察,钢尺检查。(2)钢筋检验 钢筋进场时,应按批进行检查和验收。每批由同一牌号、同一炉罐号、同一规格的钢筋组成,重量不大于60t。超过60t的部分,每增加40t,增加一个拉伸和弯曲试验试样;允许由同一牌号、同意冶炼方法、同一浇筑方法的不同炉罐号组成混合批,
41、但各炉罐号含碳量之差0.02%,含锰量0.15%,混合批重量不大于60t。1)外观检查 从每批钢筋中抽取5%进行外观检查。钢筋表面不得有裂纹、结疤和折叠。钢筋表面允许有凸块,但不得超过横肋的高度,钢筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差。进场钢筋原材,要求钢筋外表面不得有锈蚀现象,每米弯曲度不得大于4mm,总弯曲度不得大于总长度的0.4%。钢筋可按实际重量或公称重量交货。当钢筋按实际重量交货时,应随机从不同钢筋上截取10根(长度500mm)钢筋称重,如重量偏差大于允许偏差,则应与生产厂交涉,维护我方利益。2)力学性能试验 从每批钢筋中任选两根钢筋,每根取两个试件分别进行拉伸
42、试验(包括屈服点、抗拉强度和伸长率)和冷弯试验。 如有一项试验结果不符合要求,则从同一批中另取双倍数量的试件重作各项试验。如仍有一个试件不合格,则该批钢筋为不合格品。对热轧钢筋的质量有疑问或类别不明时,在使用前应作拉伸和冷弯试验。根据试验结果确定钢筋的类别后,才允许使用。抽样数量应根据实际情况确定。这种钢筋不宜用于主要承重结构的重要部位。(3)钢筋存放1)钢筋原材运到加工现场后,必须严格按分批同等级、牌号、直径、长度分别挂牌堆放,不得混淆。2)存放钢筋场地要进行平整夯实,浇筑混凝土地面,并设排水措施。堆放时,钢筋下面要有垫木,距离地面不宜少于20cm,防止钢筋锈蚀和污染。3)加工好的半成品钢筋
43、要分部位、分层、分段和构件名称分类堆放,并挂牌标示。6.7.2 钢筋加工(1)钢筋调直除锈 钢筋的表面必须清洁,如有油污、铁锈等杂物,必须在使用前清除干净方可使用。对于盘园钢筋,用调直机进行调直,同时也达到除锈的目的,对于粗钢筋,采用电动钢丝刷除锈。经调直后的钢筋不得有局部弯曲、死弯、小波浪形,其表面伤痕不应使钢筋截面减小5%。(2)钢筋切断 用机械式钢筋切断机,确保钢筋的断面垂直钢筋轴线,无马蹄形或翘曲现象,以便于连接或焊接。钢筋切断应根据钢筋号、直径、长度和数量,长短搭配,统筹排料;应先断长料后断短料,尽量减少和缩短钢筋短头,以节约钢材。避免短尺量长料,防止累计误差,在工作台标出尺寸刻度线并设置控制断料尺寸的挡板。发现有劈裂缩头或严重的弯头等必须切除,钢筋硬度有出入及时向有关人员反映。(3)钢筋弯曲1)钢筋弯钩:形式有三种,分别为半圆弯钩、直弯钩及斜弯钩。钢筋弯曲后,弯曲处内皮收缩、外皮延伸、轴线长度不变,弯曲处形成圆弧,弯起后尺寸不大于下料尺寸。钢筋弯心直径为2.5d,
