2020年辽宁省沈阳市中考物理试题（解析版）.doc

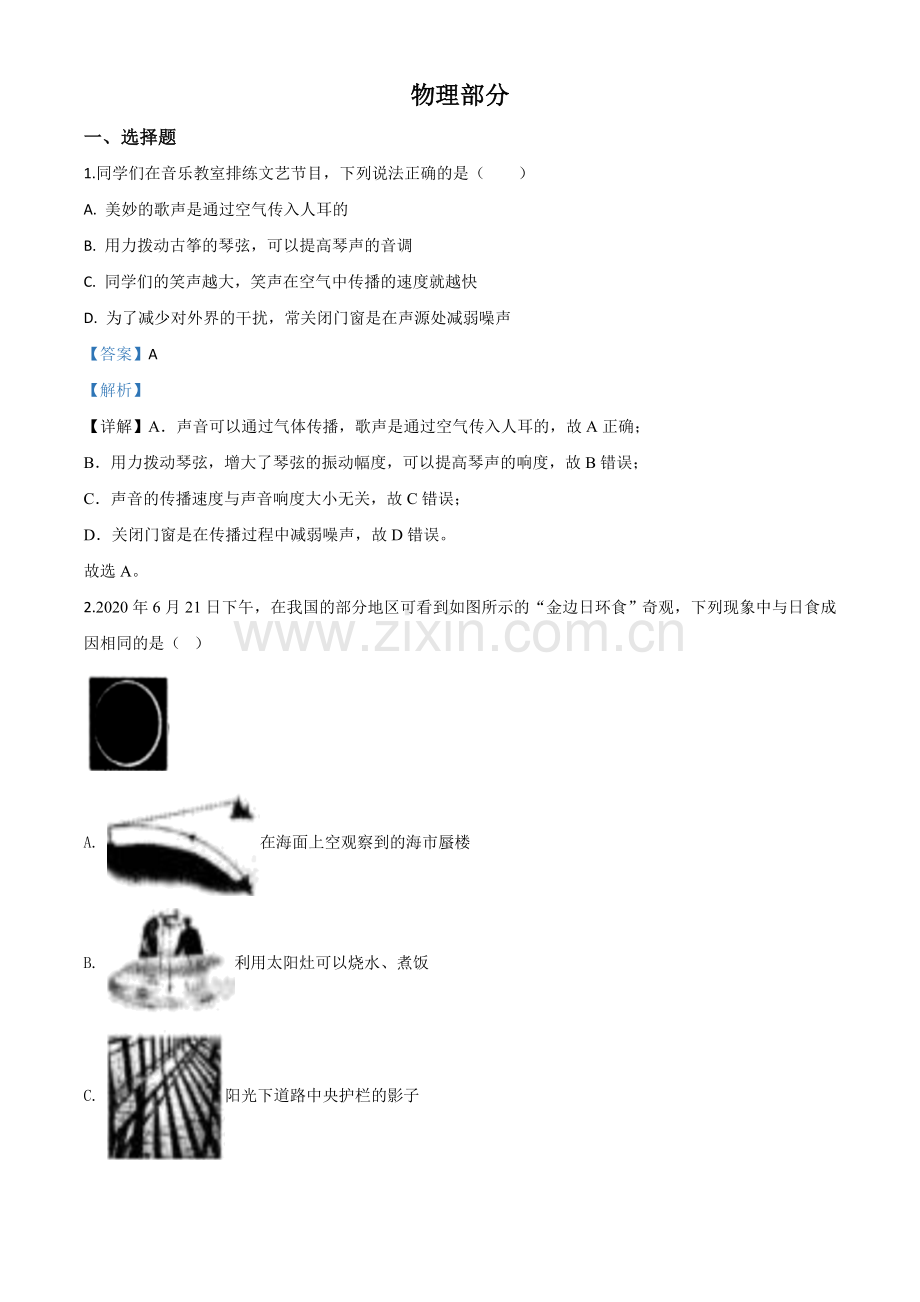

物理部分一、选择题1.同学们在音乐教室排练文艺节目，下列说法正确的是（）A. 美妙的歌声是通过空气传入人耳的B. 用力拨动古筝的琴弦，可以提高琴声的音调C. 同学们的笑声越大，笑声在空气中传播的速度就越快D. 为了减少对外界的干扰，常关闭门窗是在声源处减弱噪声【答案】A【解析】【详解】A声音可以通过气体传播，歌声是通过空气传入人耳的，故A正确；B用力拨动琴弦，增大了琴弦的振动幅度，可以提高琴声的响度，故B错误；C声音的传播速度与声音响度大小无关，故C错误；D关闭门窗是在传播过程中减弱噪声，故D错误。故选A。2.2020年6月21日下午，在我国的部分地区可看到如图所示的“金边日环食”奇观，下列现象中与日食成因相同的是（ ）A. 在海面上空观察到的海市蜃楼B. 利用太阳灶可以烧水、煮饭C. 阳光下道路中央护栏的影子D. 通过圆形鱼缸看到水中放大的鱼【答案】C【解析】【详解】“金边日环食”奇观是光的直线传播的现象。A在海面上空观察到的海市蜃楼是光的折射现象，故A不符合题意；B利用太阳灶可以烧水、煮饭，是利用了太阳灶反射聚光的特性，故B不符合题意；C阳光下道路中央护栏的影子是光的直线传播现象，故C符合题意；D通过圆形鱼缸看到水中放大的鱼，是光的折射现象，故D不符合题意。故选C。3.打篮球是同学们喜欢的体育运动。关于它的描述正确的是（ ）A. 篮球抛出后，由于受到惯性力继续向前运动B. 篮球离手后在空中飞行过程中，人对篮球做了功C. 篮球下落过程中，重力做功的功率不变D. 篮球由运动到静止，说明力可以改变物体的运动状态【答案】D【解析】【详解】A篮球抛出后，由于篮球具有惯性，继续向前运动，故A错误；B篮球离手后在空中飞行过程中，人对篮球没有力的作用，所以对篮球不做功，故B错误；C篮球在下落过程中，重力不变，速度越来越快，由P=Fv=Gv可知，该过程中重力做功的功率变大，故C错误；D篮球由运动到静止，篮球的运动状态发生改变，说明力可以改变物体的运动状态，故D正确。故选D。4.关于图中所示的冰箱，下列说法正确的是（ ）A. 将水放入冷冻室，水会液化B. 打开冷冻室的门会看到“白气”，这是汽化现象C. 冷冻室侧壁有时会有霜，这是水蒸气凝华形成的D. 液态制冷剂流经冷冻室的管子时会放热【答案】C【解析】【详解】A将水放入冷冻室，水会遇冷凝固成冰，故A错误；B打开冷冻室的门会看到“白气”，这是水蒸气液化成小液滴的现象，故B错误；C冷冻室侧壁有时会有霜，这是水蒸气遇冷凝华形成的，故C正确；D液态制冷剂流经冷冻室的管子时会带走冷冻室的热量，即会吸热，故D错误。故选C。5.如图所示是生活中常用的一个插线板，下列分析正确的是（ ）A. 开关、指示灯和插孔它们之间都是并联的B. 插线板的电源线使用三脚插头是为了用电安全C. 插线板的塑料外壳是绝缘体，因没有电荷而不容易导电D. 我们看到指示灯发出的红光是红外线【答案】B【解析】【详解】A指示灯与插孔工作状态互不影响，所以指示灯与插孔并联；开关在干路上，控制指示灯和插孔，故A错误；B三脚插头，左零右火中接地，用电器的外壳接地，是为了用电安全，防止触电，故B正确，故选B；C绝缘体不容易导电，是因为绝缘体几乎没有自由移动的电荷，而不是没有电荷，故C错误；D红外线是肉眼不能看到的光，故D错误。故选B。6.如图所示是实验室中常用的酒精灯，关于酒精灯下列说法正确的是（ ）A. 向灯内添加酒精时会闻到酒精味儿，这是扩散现象B. 酒精不断燃烧，其热值会减小C. 酒精灯的火焰温度约为7090D. 灯内a处酒精的压强大于b处酒精的压强【答案】A【解析】【详解】A向灯内添加酒精时会闻到酒精味儿，这是因为酒精分子在做无规则运动进入到空气中被我们闻到，这是扩散现象，故A正确；B热值是燃料的一种特性，其大小只与物质的种类有关，与燃料燃烧多少无关，因此酒精不断燃烧，其热值不变，故B错误；C酒精灯的火焰温度较高，约为800，故C错误；D灯内a处酒精的深度小于b处酒精的深度，根据液体压强的特点，同一液体，液体内部压强随深度的增加而增大，故灯内a处酒精的压强小于b处酒精的压强，故D错误。故选A。7.如图向我们展示了许多建筑中的精巧设计，对其中涉及的物理知识叙述正确的是（ ）A. 三峡船闸应用了连通器原理B. 新疆地区的坎儿井利用地下渠道引水，减少了水的蒸发C. 国家大剧院和它的倒影相映成趣，这是光从水中斜射入空气发生折射而形成的D. 人民英雄纪念碑的底座特别宽大，目的是减小整体对地面的压强【答案】ABD【解析】【详解】A三峡船闸是利用连通器原理工作的，在有船通行时，闸室分别与上游、下游构成连通器，故A正确；B新疆地区的坎儿井利用地下渠道引水，因为地下温度低，空气流速慢，从而减小水的蒸发，故B正确；C国家大剧院和它的倒影相映成趣，这是平面镜成像，利用了光的反射原理，故C错误；D人民英雄纪念碑的底座特别宽大，目的是通过增大接触面的受力面积来减小整体对地面的压强，故D正确。故选ABD8.安安做了几个有趣的实验，她分别将正在响铃的闹钟、一只充有适量气体的气球、盛有半杯70左右温水的烧杯和带有橡皮塞的小空玻璃瓶放入玻璃罩内，并用电动抽气机抽去罩内空气，实验装置如图所示。在抽气过程中，听到的铃声越来越弱；气球体积不断膨胀；烧杯中的水像被加热一样开始冒泡；瓶塞会冲出瓶口。关于她观察到的现象，下列判断正确的是（ ） A. 甲图说明声音的传播需要介质B. 乙图中气球内气体密度不变C. 丙图中玻璃罩内气体的气压降低，水的沸点升高D. 丁图中小瓶内气体的内能转化为瓶塞的机械能【答案】AD【解析】【详解】A甲图实验中，在抽气过程中，里面的空气越来越少，听到的铃声越来越弱，说明声音的传播需要介质，故A正确；B乙图中气球体积不断膨胀，气球内的气体质量不变，体积变大，由可知，气球内气体密度变小，故B错误；C液体的沸点与大气压有关，大气压越低，液体的沸点就越低，丙图中烧杯中的水像被加热一样开始冒泡，是因为玻璃罩内气体的气压降低，则水的沸点降低，故C错误；D丁图中瓶塞会冲出瓶口，气体对外做功，内能减小，小瓶内气体的内能转化为瓶塞的机械能，故D正确。故选D9.如图所示，电源两端的电压保持不变，闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，下列说法正确的是（ ）A. 电压表V的示数变小B. 电流表的示数变小C. 电压表V与电流表的示数之比保持不变D. 滑动变阻器消耗的电功率一直在变大【答案】BC【解析】【详解】由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2电流，电压表测量R2的电压。AR1与R2并联，根据并联电路电压特点可知，闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，R2的电压不变，即电压表V的示数不变，故A错误；BC闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，R1阻值变大，则经过R1的电流变小，而R2的电压不变，电阻不变，根据，所以A2的示数不变，则电压表V与电流表的示数之比保持不变；根据并联电路电流的特点，干路电流等于各支路电流之和，所以干路电流变小，即电流表的示数变小，故BC正确；D滑动变阻器的滑片P从中点附近向左移动过程中，根据并联电路特点可知，R1的电压不变，R1阻值变大，则经过R1的电流变小，由可知，滑动变阻器消耗的电功率一直在变小，故D错误。故选BC。二、填空题10.2020年6月23日上午，我国在西昌卫星发射中心，用长征三号乙运载火箭成功发射了北斗三号最后一颗全球组网卫星。火箭发射时发动机向地面喷火，火箭向上运动，这说明物体间力的作用是_的；如图所示，卫星展开的板状两翼将太阳能转化为电能，太阳能属于_（选填“一次能源”或“二次能源”）。【答案】 (1). 相互 (2). 一次能源【解析】【详解】1火箭点火向下喷出气体，火箭向上运动，是因为气体也给火箭一个向上的力，说明物体间力的作用是相互的。2太阳能可以从自然界直接获取的能源，属于一次能源。11.在赛车比赛中，有时尽管赛车手紧急刹车，但赛车由于_要保持原来的运动状态，会继续向前滑行一段距离才能停下来。通常赛车在快速行驶时车体会向上“飘”，为避免此现象发生，在赛车的尾部安装上尾翼（又叫气流偏导器），形状如图所示。它运用了在气体中流速越大的位置，压强越_（选填“大”或“小”）的原理。【答案】 (1). 惯性 (2). 小【解析】【详解】1赛车由于惯性会保持原来的运动状态，但受到摩擦力，会滑行一段距离后停下来。2赛车尾翼上方流速慢，压强大，下方流速快，压强小，使尾翼受到一个向下的压力差，所以它运用了流体流速越大的位置，压强越小的原理。12.家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指干万不能碰到_（选填“笔尖金属体”或“笔尾金属体”），当氖管发光时_（选填“有”或“没有”）电流通过人体。【答案】 (1). 笔尖金属体 (2). 有【解析】【详解】1 正确使用试电笔时，如果用手接触笔尖金属体，笔尖电压高，较大的电流通过人体，人就触电了；如果用手接触笔尾金属体，由于试电笔中有一个阻值很大的电阻，所以通过试电笔的电流很小，也即通过人体的电流很小，所以没有危险。因此正确使用试电笔时，手指干万不能碰到笔尖金属体。2当氖管发光时，火线、试电笔、人体、大地构成闭合的回路，因此有电流通过人体。13.图中所示是一款儿童滑板车。当车轮转动时可自行发电，使车轮边缘的LED灯发光，其发电的原理与_（选填“动圈式话筒”或“电磁起重机”）相同。逐渐加快滑行速度，LED灯的亮度会_（选填“增强”、“减弱”或“不变”）。【答案】 (1). 动圈式话筒 (2). 增强【解析】【详解】1当车轮转动时相当于金属线圈做切割磁感线运动，电路中产生感应电流，使LED发光，属于电磁感应现象；动圈式话筒是根据电磁感应现象制成，电磁起重机利用电流的磁效应。所以其发电的原理与动圈式话筒相同。2逐渐加快滑行速度，线圈切割磁感线运动变快，产生的电流变大，LED灯的亮度会增强。14.干燥的天气里将毛衣摩擦过的气球靠近头发，会看到如图所示的令人惊奇的现象，这是由于气球摩擦后_，会_不带电的头发【答案】 (1). 带电 (2). 吸引【解析】【详解】与毛衣摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与毛衣摩擦过的气球摩擦起电，从而吸引不带电的头发15.人们在端午节会吃粽子，康康把粽子放入盛有适量水的锅中，发现粽子完全浸没水中且沉在锅底，这说明粽子的密度_水的密度，此时粽子对锅底的压力_粽子受到的重力。（以上均选填“大于”、“等于”或“小于”）若粽子的体积为，则它受到的浮力为_N（，）【答案】 (1). 大于 (2). 小于 (3). 1.5【解析】【详解】1根据物体在液体中的浮沉条件，因为粽子完全浸没水中且沉在锅底，说明粽子的密度大于水的密度。2因为粽子浸没在水中，所以粽子受到向上的浮力，所以粽子对锅底的压力小于粽子受到的重力。3因为粽子浸没在水中，所以粽子浸入水中的体积为粽子浸没在水中受到的浮力16.图中所示是一种可在电梯井中沿竖直通道上下运行的电梯，人随底板水平的电梯箱一起向上做匀速直线运动时，以_为参照物，人是静止的；此时人_（选填“不受”或“受到”）摩擦力作用。人在随电梯箱一起向上匀速运动时，他的机械能将_（选填“增大”、“减小”或“不变”）。【答案】 (1). 电梯箱（底板） (2). 不受 (3). 增大【解析】【详解】1人随底板水平的电梯箱一起向上做匀速直线运动时，以电梯箱为参照物，人相对于电梯厢的位置没有改变，人是静止的。2此时，人处于平衡状态，受到重力和支持力，没有受到摩擦力的作用。3人在随电梯箱一起向上匀速运动时，质量不变，速度不变，动能不变，高度变大，重力势能变大，机械能变大。17.在探究“电流与电阻关系”实验中，电路如图甲所示，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流/随电阻R变化的图象。由图象可以得到电压表示数始终保持_V不变；若将图象中A、B两点所对应的电阻、串联使用，则通过它们的电流之比_。 【答案】 (1). 2.5 (2). 1：1【解析】【详解】1根据乙图可知，当定值电阻的阻值是10时，经过定值电阻的电流是0.25A，则此时定值电阻两端电压为因为研究电流与电阻的关系，所以定值电阻两端电压不变，即电压表示数始终保持2.5V不变。2串联电路中电流处处相等，因为电阻和串联，所以电流相等，即电流之比是11。三、计算题18.工人师傅利用如图甲所示的滑轮组搬运石材。质量为的石材放在水平地面上，在拉力F的作用下沿水平方向做匀速直线运动，其路程随时间变化的图象如图乙所示。石材在水平方向上受到的阻力为石材重的0.1倍，滑轮组的机械效率为75%，滑轮组和绳子的自重不计。（）求：(1)石材受到的阻力；(2)在石材移动过程中，工人做的有用功；(3)在石材移动过程中，工人作用在绳子自由端的拉力F。【答案】(1)1.8103N；(2)7.2103J；(3)800N【解析】【详解】（1）石材的重力石材的阻力（2）由乙图知，石材运动的速度为石材移动过程中，石材运动的距离石材在水平面上做匀速直线运动，所以在石材移动过程中，工人做的有用功(3)由得，工人做的总功由分析知，绳子段数绳子自由端移动的距离由得，工人作用在绳子自由端的拉力F答：(1)石材受到的阻力为1.8103N；(2)在石材移动过程中，工人做的有用功为7.2103J；(3)在石材移动过程中，工人作用在绳子自由端的拉力F为800N。19.康康家有一台家用电水壶如图甲，他发现电水壶有加热和保温两种功能。如图乙所示是其内部电路的简图，、均为加热电阻，通过旋转旋钮开关可以实现加热和保温两种功能的切换。电水壶加热功率为，保温功率为。，求：(1)把的水从40加热到100，水需要吸收的热量；(2)不计热量损失，使用电水壶的加热挡完成问题(1)中的加热过程需要的时间；(3)忽略温度对电阻阻值的影响，加热电阻的阻值。【答案】(1)1.26105J；(2)126s；(3)1051.6【解析】【详解】(1)水的质量为水需要吸收的热量为(2)由于不计热量损失，所以电水壶的加热挡消耗的电能为由得，电水壶加热过程需要的时间为(3)当旋钮开关接2时，只有接入电路，此时为加热状态由，得已知家庭电路的电压是，所以R2的阻值为当旋钮开关接1时，与串联，此时为保温状态，电路中的总电阻为根据欧姆定律及串联电路电流、电压规律得R1的阻值为答：(1)把的水从40加热到100，水需要吸收的热量为1.26105J；(2)不计热量损失，使用电水壶的加热挡完成问题(1)中的加热过程需要的时间为126s；(3)忽略温度对电阻阻值的影响，加热电阻的阻值为1051.6。四、实验、作图题20.安安在探究通电螺线管的磁场分布的实验中，如图所示：(1)在固定有螺线管的水平硬纸板上均匀地撒满铁屑，通电后轻敲纸板，观察铁屑的排列情况，发现通电螺线管外都的磁场与_磁体的磁场相似；在通电螺线管的两端各放一个小磁针，根据小磁针静止时的指向，可以判定通电螺线管的_（选填“左”或“右”）端是它的N极；(2)如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是_，并观察小磁针的指向。【答案】 (1). 条形 (2). 右 (3). 对调电源的正负极（或改变电流方向）【解析】【详解】(1)12由图可知，通电螺线管外部磁场与条形磁体相似。左边小磁针的右端是N极，由异名磁极相互吸引可知螺线管的左端是S极，右端是N极。(2)3探究通电螺线管的极性与电流方向的关系，由控制变量法可知需要对调电源的正负极。21.安安和康康共同探究物质A和物质B熔化时温度的变化规律。(1)实验所用装置如图甲所示，在安装上有一处明显的错误，其错误之处是_；(2)调整好器材后，他们开始实验，如图乙所示，读取温度计示数的方法正确的是_（选填“a”、“b”或“c”）； (3)在实验过程中，他们每隔记录一下物质A和物质B的温度，并把数据记录在表格里。根据表中数据可以判断_（选填“物质A”或“物质B”）是晶体，它在这段时间内处于_（选填“固态”、“固液共存”或“液态”）状态，在此过程中它的内能_（选填“增大”、“减小”或“不变”）。物质A、物质B熔化时温度随时间变化情况的记录表时间/0123456789101112物质A的温度/40444648484848484848495154物质B的温度/60616263646667697174778185【答案】 (1). 试管B碰到了烧杯底 (2). b (3). 物质A (4). 固液共存 (5). 增大【解析】【详解】(1)1使用水浴法加热物质时，试管的底部不能碰到容器底或容器壁，故图甲装置中存在的错误是：试管B碰到了烧杯底。(2)2使用温度计测量物体温度，读数时，视线要与温度计液柱上表面相平，不能俯视或仰视，故ac错误，b正确。故选b。(3)3由表格数据可知，物质A和B都在不断吸收热量，物质A有一段时间吸收热量，但温度保持不变，故物质A是晶体。4物体A在这段时间，继续吸热，温度保持不变，属于熔化过程，故物质A此时处于固液共存状态。5晶体在熔化过程不断继续吸收热量，内能不断增大。22.安安和康康在老师指导下完成“探究凸透镜成像的规律”的实验，实验所用凸透镜的焦距为。他们把凸透镜固定在光具座上处，调节蜡烛的烛焰、凸透镜和光屏的中心在同一高度。 (1)如图甲所示，若此时他们想在实验中能用光屏承接到烛焰的实像，光屏应在_（选填“”、“”或“”）范围内移动；(2)他们保持凸透镜位置不变，把蜡烛放在刻度线处，调整光屏到透镜的距离，则会在光屏上看到烛焰_（选填“放大”、“缩小”或“等大”）倒立的像；(3)他们想模拟投影仪的成像原理，康康应在步骤(2)的基础上将蜡烛向_（选填“靠近”或“远离”）凸透镜的方向移动，同时调节光屏的位置，使烛焰在光屏上成清晰的像；(4)他们保持凸透镜的位置不变，同时取下光屏，直接用眼睛观察凸透镜成像的各种情况。康康移动蜡烛使它从零刻度线处逐渐靠近凸透镜，同时安安从透镜的右侧透过透镜现察烛焰的像，图乙是安安整理并记录看到的像的情况，根据你所学的知识，判断地最先看到的像的编号是_（选填代表像编号的数字）；(5)请在图丙中完成从烛焰发出一束光通过透镜的光路_。【答案】 (1). 60cm70cm (2). 等大 (3). 靠近 (4). 1 (5). 【解析】【详解】(1)1由图甲可知，物距为此时要在光屏上成像，则像距应该满足，已知凸透镜固定在光具座上处，则光屏的距离到凸透镜的距离为则光屏的位置应在60cm70cm处。(2)2保持凸透镜位置不变，把蜡烛放在刻度线处，此时物距为根据凸透镜成像规律可知，当时，成等大、倒立的实像。(3)3投影仪的成像原理是，当，时，成放大，倒立的实像，因此物距要减小，像距要增大，即蜡烛向靠近凸透镜的方向移动。(4)4保持凸透镜位置不变，移动蜡烛使它从零刻度线处逐渐靠近凸透镜，即物距原来处于2倍焦距以外，当它从2倍焦距以外向焦点处移动时，物距变小，像距变大，像变大，且成倒立的像，故最先看到的是编号1。(5)5图丙所示入射光线经过凸透镜的焦点从左边射进凸透镜，则折射光线平行于主光轴从右边射出来，如图所示23.安安和康康在实验室里发现了一个可爱的卡通小玩偶，如图甲所示。他们选择不同的方法测量它的密度。 (1)康康用天平（砝码）、量筒、细线和水测量小玩偶的密度。当天平右盘所加砝码和游码位置如图乙所示时，天平在水平位置平衡，则小玩偶的质量为_g；在量筒中装有适量的水，小玩偶放入量筒前后水面变化的情况如图丙所示，则小玩偶的体积为_；小玩偶的密度为_。(2)安安利用弹簧测力计、烧杯、细线和水，用另一种方法测量小玩偶的密度。如图丁所示，她进行了如下操作：在弹簧测力计下悬挂小玩偶，弹簧测力计静止时示数为；将小玩偶浸没水中静止时读出弹簧测力计示数为，她用、和计算出小玩偶的密度，如若小玩偶未完全浸没水中，那么安安所测得的小玩偶密度将会偏_（选填“大”或“小”）。【答案】 (1). 128 (2). 16 (3). 8103 (4). 大【解析】【详解】(1)1由乙图得，天平称量小玩偶的方法为左物右码，小玩偶的质量等于右盘中所加砝码质量加上游码示数，所以小玩偶质量2由丙图得，玩偶未放入水中水的体积为60cm3，玩偶浸没入水中后水的体积变为76cm3，小玩偶的体积为3 小玩偶的密度为(2)4 在弹簧测力计下悬挂小玩偶，弹簧测力计静止时示数为，为玩偶的重力G的大小，将小玩偶浸没水中静止时读出弹簧测力计示数为，此时玩偶的受到的浮力玩偶的体积若小玩偶未完全浸没水中，安安测得的在水中的示数偏大，则求出的玩偶的体积偏小，由 得，安安所测得的小玩偶密度将会偏大。24.安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为。 (1)图甲是测量小灯泡的电功率的电路图。在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表_；(2)纠正问题后，他连接的电路如图所示，他将滑片P移到_（选填“A”或“B”）端后，闭合开关开始实验。在移动滑片P位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“”，再用笔画线代替导线在图中改正过来（导线不允许交叉）_；(3)纠正错误后，他重新开始实验，移动滑片P直到电压表示数为，此时电流表示数如图所示，则小灯泡的额定功率为_W；(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。具体实验步骤如下：闭合开关S、，断开，调节滑片P使电压表读数为，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S、，断开，记录电压表此时读数为U。请用、U写出小灯泡额定功率的表达式：_。【答案】 (1). 没有调零 (2). A (3). 或 (4). 0.65 (5). 【解析】【详解】(1)1从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。(2)2滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。3从图中可以看到，电压表测的是变阻器和灯泡的电压之和，可以在电压表负接线柱和电流表负接线柱的接线去掉，改为电压表负接线柱与灯泡左端相连接；也可以改为电压表负接线柱与变阻器B端相连；这两种修改都可以让电压表只测量灯泡的电压，如下图所示。(3)4从图中可以看到，电流表的量程是00.6A，分度值是0.02A，它的读数是0.26A，根据可知，小灯泡的额定功率(4)5由题意可知，不改变滑动变阻器滑片P的位置，电路中的电流大小不变，闭合开关S、，断开，电压表测的是灯泡两端的电压，闭合开关S、，断开，电压表测的是灯泡和定值电阻的电压之和，那么定值电阻的电压是根据欧姆定律可知，电路中电流大小那么小灯泡的额定功率小灯泡的额定功率是。五、综合应用题25.康康家有一台动感单车，结构如图所示。使用时人可以像骑自行车一样骑行，由于车轮不接触地面，所以在骑行时整车的位置不发生移动。(1)康康骑车时，车轮转动发出“唰唰”声，分析表明，声音是由物体的_产生的；(2)关于动感单车，下列说法正确的是_A.单车的脚踏、曲柄和齿轮共同组成轮轴B.车座下方的弹簧受力越大其弹性形变越小C.移动单车时，让车前端小轮着地，用滚动代替滑动来增大摩擦D.单车静止在水平地面上时，地面对单车的支持力和单车对地面的压力是一对平衡力(3)如图所示是某次康康移动单车时的操作图，请在图中画出他在A点所施加动力F1的力臂_；(4)单车的骑行阻力可调节。如图所示，在车轮上方有一个摩擦片，逆时针旋转“刹车球头”，与之相连的摩擦片上移；顺时针旋转“刹车球头”，摩擦片下移。通过调节“刹车球头”就可以方使调节骑行阻力。如果想增大阻力，你将如何调节“刹车球头”_；(5)如图所示是动感单车的扶手。按压电子仪表的“开始按钮”同时将双手握住“手握感应片”，电子仪表的显示屏就可以显示骑行人的心率；若双手没握或握不紧“手握感应片”时，显示屏就不显示骑行人的心率。你认为这个“手握感应片”在电路中的作用相当于一个_（选填“开关”或“电源”）；(6)康康受显示屏可以显示心率启发，想设计一个体重秤，当人坐在车座上，身体其它部位不接触车体时，就可粗略显示骑行者受到的重力。图中是其工作原理的部分示意图。他所选用的压敏电阻R的电阻值会随压力增大而减小，他将电压表的示数转换为相应的重力值，当人的体重越大时，电压表的示数就越大，则他应在图中所示的A、B、C、D四个点中选择_两个点将电压表接入电路。【答案】 (1). 振动 (2). A (3). (4). 顺时针旋转“刹车球头” (5). 开关 (6). AB（或AC）【解析】【详解】(1)1声音是由物体的振动产生的，振动停止，发声停止。(2)2A车的脚踏、曲柄和齿轮可以绕着共同点转动，共同组成了轮轴，故A正确；B车座下方的弹簧受力越大其弹性形变越大，故B错误；C移动单车时，让车前端小轮着地，用滚动代替滑动来减小摩擦，故C错误；D单车静止在水平地面上时，地面对单车的支持力和单车对地面的压力是相互作用力，故D错误。故选A。(3)3作力臂步骤：找支点，作力的延长线，从支点向力的延长线引垂线，垂线段长即为力臂长，然后做好标记。(4)4在车轮上方有一个摩擦片，逆时针旋转“刹车球头”，与之相连的摩擦片上移，摩擦片与车轮的摩擦减小；顺时针旋转“刹车球头”，摩擦片下移，摩擦片与车轮的摩擦增加。(5)5动感单车的左、右扶手上放置电极（手握感应片）来获取人体心电信号，同时将双手握住“手握感应片”，相当于电路通路，电子仪表的显示屏就可以显示骑行人的心率；若双手没握或握不紧“手握感应片”时，相当于电路断路，显示屏就不显示骑行人的心率，这个“手握感应片”在电路中的作用相当于一个开关。(6)6压敏电阻R和定值电阻串联，压敏电阻的电阻值会随压力增大而减小，由欧姆定律可得，当压力增大时，压敏电阻两端的电压变小，定值电阻两端电压变大，故当人的体重越大时，电压表的示数就越大，应将电压表和定值电阻并联。本试卷的题干、答案和解析均由组卷网（）专业教师团队编校出品。登录组卷网可对本试卷进行单题组卷、细目表分析、布置作业、举一反三等操作。试卷地址：在组卷网浏览本卷组卷网是学科网旗下的在线题库平台，覆盖小初高全学段全学科、超过900万精品解析试题。关注组卷网服务号，可使用移动教学助手功能（布置作业、线上考试、加入错题本、错题训练）。 学科网长期征集全国最新统考试卷、名校试卷、原创题，赢取丰厚稿酬，欢迎合作。钱老师QQ：537008204曹老师QQ：713000635
