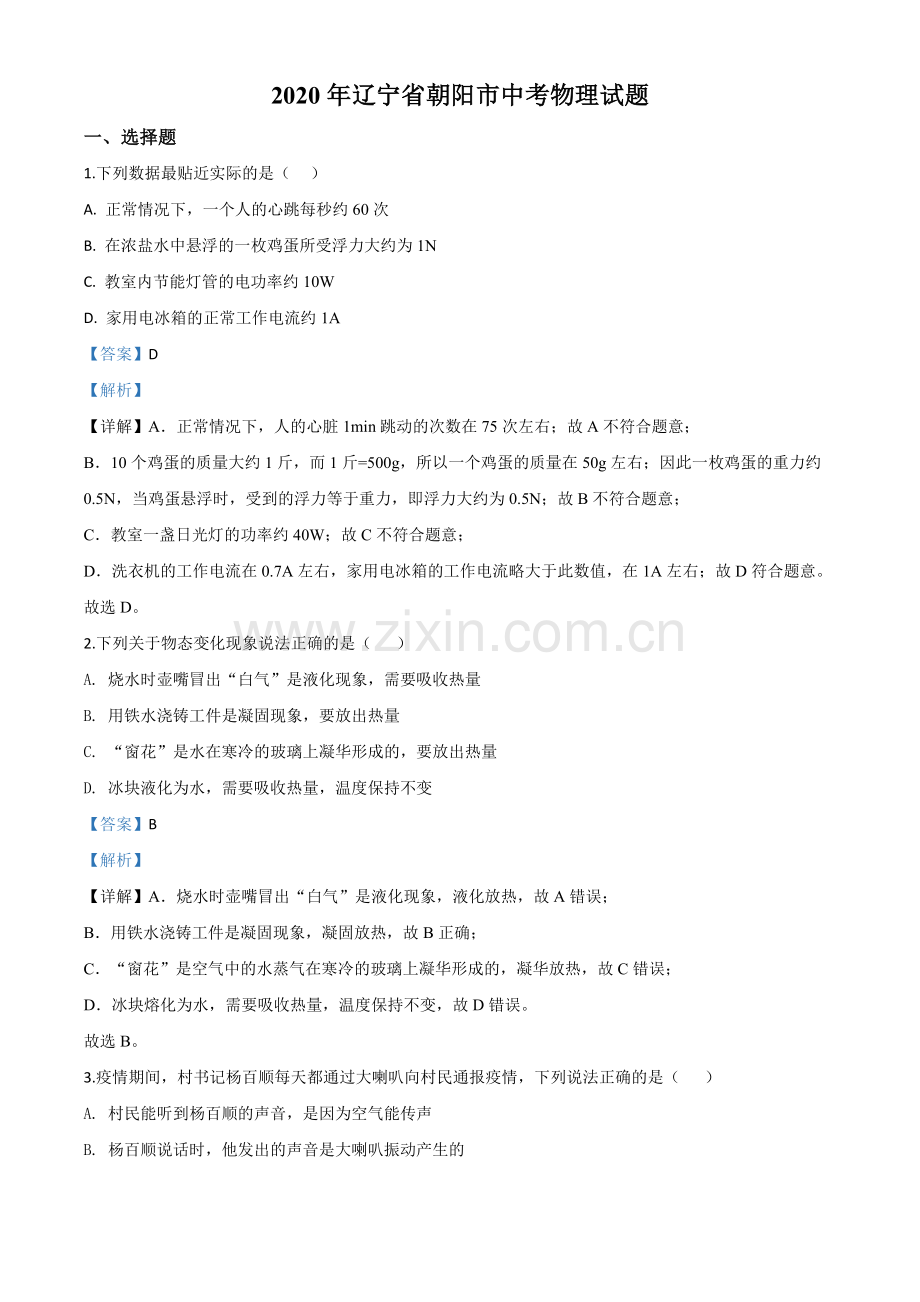

2020年辽宁省朝阳市中考物理试题一、选择题1.下列数据最贴近实际的是（ ）A. 正常情况下，一个人的心跳每秒约60次B. 在浓盐水中悬浮的一枚鸡蛋所受浮力大约为1NC. 教室内节能灯管的电功率约10WD. 家用电冰箱的正常工作电流约1A【答案】D【解析】【详解】A正常情况下，人的心脏1min跳动的次数在75次左右；故A不符合题意；B10个鸡蛋的质量大约1斤，而1斤=500g，所以一个鸡蛋的质量在50g左右；因此一枚鸡蛋的重力约0.5N，当鸡蛋悬浮时，受到的浮力等于重力，即浮力大约为0.5N；故B不符合题意；C教室一盏日光灯的功率约40W；故C不符合题意；D洗衣机的工作电流在0.7A左右，家用电冰箱的工作电流略大于此数值，在1A左右；故D符合题意。故选D。2.下列关于物态变化现象说法正确的是（ ）A. 烧水时壶嘴冒出“白气”是液化现象，需要吸收热量B. 用铁水浇铸工件是凝固现象，要放出热量C. “窗花”是水在寒冷的玻璃上凝华形成的，要放出热量D. 冰块液化为水，需要吸收热量，温度保持不变【答案】B【解析】【详解】A烧水时壶嘴冒出“白气”是液化现象，液化放热，故A错误；B用铁水浇铸工件是凝固现象，凝固放热，故B正确；C“窗花”是空气中的水蒸气在寒冷的玻璃上凝华形成的，凝华放热，故C错误；D冰块熔化为水，需要吸收热量，温度保持不变，故D错误。故选B。3.疫情期间，村书记杨百顺每天都通过大喇叭向村民通报疫情，下列说法正确的是（ ）A. 村民能听到杨百顺的声音，是因为空气能传声B. 杨百顺说话时，他发出的声音是大喇叭振动产生的C. 村民听到杨百顺的声音后，对战胜疫情充满信心，说明声音能够传递能量D. 村民根据音调，判断出讲话的人是杨百顺【答案】A【解析】【详解】A村民能听到杨百顺的声音，是通过空气传播到村民耳中的，故A正确；B杨百顺说话时，他发出的声音是他的声带振动产生的，故B错误；C村民听到杨百顺的声音后，对战胜疫情充满信心，说明声音能够传递信息，故C错误；D因人的声带结构不同，发出的声音的音色不同，故村民根据音色，判断出讲话的人是杨百顺，故D错误。故选A。4.下列有关光现象的说法正确的是（ ）A 夜间从路灯下走过，影子先变长后变短B. 雨后的夜晚，迎着月光走，地面上有水的地方比其它地方暗C. 平面镜是利用光的反射原理成像的D. 如果用激光笔照亮水中的鱼，激光笔要向看到鱼的下方照射【答案】C【解析】【详解】A当人在远处时，人与灯光的夹角较小，形成的影子较长；当人逐渐走近路灯时，人与灯光的夹角逐渐变大，此时形成的影子逐渐变短；当人经过路灯逐渐远离时，人与灯光的夹角逐渐变小，形成的影子逐渐变长。因此，当人经过路灯时，影子先变短后变长。故A错误；B迎着月光走，月光经水面发生镜面反射，进入人的眼睛反射光线多，人感觉有水的地方亮；故B错误；C平面镜成像是利用光的反射的原理，故C正确；D鱼反射出的光线在水面处发生折射，折射光线进入眼睛，光的折射中光路是可逆的，从看到鱼的位置正对鱼照射，才能把鱼照亮。如果用激光笔对着看到的鱼的下方照射，他不能照亮鱼。故D错误。故选C。5.下列说法正确的是（ ）A. 冠状病毒的传播是扩散现象B. 即使煤炭没有完全燃烧，其热值也不会改变C. 一个物体的内能增加了，一定是它吸收了热量D. 因为沙石的比热容比水小，所以吸收相同的热量，沙石比水升温快【答案】B【解析】【详解】A新冠病毒属于微生物，它通过飞沫传播是微生物所做的机械运动，不是扩散现象，故A错误；B热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否燃烧无关，故B正确；C一个物体内能增加可能是吸收了热量，也可能是外界对此物体做功，故C错误；D因为沙石的比热容比水小，所以相同质量的沙石和水吸收相同的热量，沙石比水升温快，故D错误。故选B。6.如图是实验室用的手摇发电机，使线圈在磁场中转动，可以看到发光二极管发光。下列选项与其工作原理相似的是（ ）A. 电磁继电器B. 电磁铁C. 电风扇D. 动圈式话筒【答案】D【解析】【详解】AB手摇发电机是利用电磁感应现象的原理工作的，电磁继电器和电磁铁是利用电流的磁效应工作的，故AB不符合题意；C电风扇是电动机利用通电线圈在磁场中受力转动的原理工作的，故C不符合题意；D动圈式话筒是利用电磁感应现象的原理工作的，故D符合题意。故选D。7.如图所示的电路，电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中，下列说法正确的是（ ）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数不变D. 电压表与电流表的比值变小【答案】C【解析】【详解】C由图可知，灯泡与滑动变阻器并联，电压表测量电源电压，所以电压表示数不变，故C正确；B灯泡与滑动变阻器并联接入电路中，电流表测量通过灯泡的电流；在并联电路中，各支路互不影响，所以滑动变阻器滑片移动时对另一条支路无影响，则灯泡的电流不变，即电流表示数不变，故B错误；A因为灯泡的电压和电流不变，所以灯泡的实际功率不变，亮度不变，故A错误；D由于电压表和电流表的示数都不变，所以电压表与电流表的比值不变，故D错误。故选C。8.三个完全相同的容器内，分别装满酒精、水和盐水后（盐水水酒精），将a、b、c三个不同的小球放入容器中，小球静止后位置如图所示。下列说法正确的是（ ）A. 三个容器底部受到的液体压力关系是F甲F乙bcC. 若将小球b放入丙杯中，小球b排开液体的体积等于小球b的体积D. 若将小球c放入甲杯中，小球c排开液体的质量小于小球c的质量【答案】AD【解析】【详解】A由于盐水水酒精，由 可知，三个容器底部受到的液体压强关系是由 可知，三个容器底部受到的液体压力关系是故A正确；B由图可知，a球在酒精中处于漂浮状态，所以 ，b球在水中处于悬浮状态，所以 ，c球在盐水中处于沉底状态，所以 ，又因为盐水水酒精，所以三个小球的密度关系是 ，故B错误；C若将小球b放入丙杯中，因为，所以小球b在丙杯中处于漂浮状态，所以小球b排开液体的体积小于小球b的体积，故C错误；D若将小球c放入甲杯中，因为，所以小球c在甲杯中处于沉底状态，浮力小于重力，所以小球c排开液体的质量小于小球c的质量，故D正确。故选AD。9.如图甲所示的电路中，电源电压恒定不变，电流表的量程为0 0.6A，R1=50， 电灯的额定电压为6V，图乙是电灯的电流与电压关系的图像。当开关S闭合，S1、S2断开，滑动变阻器的滑片在最右端时，电流表的示数为0.25A：当滑动变阻器阻值的接入电路时，电灯正常发光。当开关S、S1和S2均闭合时，下列说法正确的是（ ）A. 电源电压为10VB. 滑动变阻器的最大阻值为30C. 为了保护电路，滑动变阻器接入电路的最小阻值为25D. 整个电路消耗的最小电功率为6W【答案】ABC【解析】【详解】AB当开关S闭合，S1、S2断开，电灯L与R2串联，当滑动变阻器的滑片在最右端时，R2的阻值最大，此时电流表的示数为，由乙图可知，此时灯泡的电压为2.5V，根据串联电路的特点可得，电源电压为当滑动变阻器阻值的接入电路时，电灯正常发光。此时灯泡的电压，由乙图可知，此时电路中的电流为，根据串联电路的特点及欧姆定律可得，电源电压为联合上面两式解得故AB正确；C当开关S、S1和S2均闭合时，电灯短路，R1与R2并联，电流表的量程为0 0.6A，为保护电路，电路中的最大电流为0.6A，根据并联电路的特点，经过R1的电流为则滑动变阻器分到的电流为则滑动变阻器接入电路的最小阻值为故C正确；D当开关S、S1和S2均闭合时，电灯短路，R1与R2并联，电流表的量程为0 0.6A，为保护电路，电路中的最大电流为0.6A，由可得电路中的总功率的最大值为当变阻器连入阻值最大时总功率最小，由可得，电路的总功率最小值为故D错误。故选ABC。二、非选择题10.因为疫情，进入校园的人员要测量体温。如图，常用的测温枪是利用人体_（填“发出的红外线”或“反射的红外线”）来测量体温的。小明测完体温后，走进走廊，发现正对自己放置的平面镜中还有另一个“自己”，如果小明以1.2m/s的速度走向平面镜，他的像将以_m/s的速度走向平面镜，他在镜中的像的大小_（填 “变大”、“变小”或“不变）。【答案】 (1). 发出的红外线 (2). 1.2 (3). 不变【解析】【详解】1红外线测温枪可以“收集物体发射的红外线”并转变为相应的电信号。该信号经过放大器和信号处理电路计算后，转变为被测目标的温度值。故测温枪是利用人体发出的红外线来测量体温的。2平面镜成像时，像和物体各对应点到平面镜间距离相等，若小明以1.2m/s的速度走向平面镜，则他的像也将以1.2m/s的速度走向平面镜。3因为平面镜成像时像与物大小相等，故当他走向平面镜时，他在镜中的像的大小不变。11.中国在2020年6月完成了“北斗”卫星全面组网工作。“北斗”卫星导航系统利用_（填 “电磁波”、“超声波”或“红外线”）向地球传递信息。由于内部时刻发生着氢核的_（填 “ 裂变”或“聚变”），太阳不断向外释放能量。卫星的太阳能电池板则将太阳能转化为电能供其使用。【答案】 (1). 电磁波 (2). 聚变【解析】【详解】1“北斗”卫星导航系统传递信息利用的是电磁波。2在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。12.教室内的投影仪，其镜头相当于凸透镜，使电脑上的文字在屏幕上成像，投影仪形成的是文字_（填 “正立”或“倒立”）的像。【答案】倒立【解析】【详解】根据凸透镜的成像规律可知，投影仪是利用物距大于一倍焦距小于二倍焦距时，成倒立、放大的实像的原理制成的，所以投影仪形成的是文字倒立的像。13.如图，在一个厚壁玻璃筒里放一块有少量乙醚的棉花，用力把活塞迅速下压，棉花就会立即燃烧。因为空气分子间的间隔较大，分子间作用力较_（填“ 大”或“小”），所以容易被压缩。这是通过_的方式使筒内气体内能增加的，温度越高，分子无规则运动越_。【答案】 (1). 小 (2). 做功 (3). 剧烈【解析】【详解】1气体分子间间隔较大，分子间作用力较小。所以气体容易被压缩。2实验过程中是通过做功的方式增加空气内能。3组成物质的分子永不停息地做无规则，温度越高分子运动越剧烈。14.先将一只大试管装满水， 再把小试管的一部分插入大试管中，小试管在重力的作用下，缓慢向下运动。迅速将该装置倒置过来，如图甲所示，发现小试管在_作用下缓慢向上移动。如图乙，将a、b、c三个轻质带电泡沫小球悬挂起来，若a带负电，则b带_电。若用毛皮摩擦过的橡胶棒靠近c，二者将相互_（填“吸引”或“排斥”）。【答案】 (1). 大气压 (2). 正 (3). 吸引【解析】【详解】1迅速将该装置倒置过来，如图甲所示，发现小试管在大气压作用下缓慢向上移动。2由图乙可知，a、b两个轻质带电泡沫小球相互吸引，b、c两个轻质带电泡沫小球相互排斥，所以a、b两个轻质带电泡沫小球带异种电荷，b、c两个轻质带电泡沫小球带同种电荷，所以若a带负电，则b带正电。3b、c两个轻质带电泡沫小球带同种电荷，b带正电，所以c带正电，用毛皮摩擦过的橡胶棒带负电，所以若用毛皮摩擦过的橡胶棒靠近c，二者将相互吸引。15.如图，螺线管的上方放置一个小磁针，螺线管左方的水平地面上放置一个铁块。闭合开关后，铁块静止不动，小磁针在磁场的作用下会发生转动，它的周围_ （填“有”或“无）磁感线，小磁针静止时左端为_填“S”“或“N”）极。当滑片P向左滑动时，铁块受到的摩擦力的大小将_ （填 “变大”、“变小”或“不变）。【答案】 (1). 无 (2). S (3). 变小【解析】【详解】1磁感线一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的。2根据螺线管中电流的方向和线圈的绕向，利用安培定则用右手握住导线，让四指指向电流方向，则大拇指指向右端，即螺旋管的左端为N极，右端为S极，当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极，因此可以确定小磁针的左端为S极，右端为N极。3当滑片P向左滑动时，滑动变阻器接入电路的阻值变大，电路中的电流变小，通电螺线管的磁性变弱，对铁块的吸引力变小，故铁块受到的摩擦力将变小。16.内燃机的一个工作循环是由四个冲程组成的，如图所示的是工作循环中的_冲程，若飞轮转动40周，则对外做功_次。【答案】 (1). 压缩 (2). 20【解析】【详解】1如图所示，活塞向上运动，进气阀和排气阀均关闭，所以如图所示的是工作循环中的压缩冲程。2内燃机一个循环，四个冲程，飞轮转2周，做功1次，所以若飞轮转动40周，则对外做功20次。17.将电阻R1和R2串联后接在6V的电源上，R1=40， R2=20， 则通过R1的电流为_A，通电1min后，R2所产生的热量为_J。【答案】 (1). 0.1 (2). 12【解析】【详解】1由串联电路中总电阻等于各分电阻之和可得，电路中的总电阻为由欧姆定律可得电路中的电流为根据串联电路电流处处相等，所以通过R1的电流为0.1A。2串联电路电流处处相等，所以通过R2的电流为0.1A，通电1min后，R2所产生的热量为18.烧杯和盐水的总质量为102.6g。将适量的盐水倒进量筒中，如图甲所示：烧杯和剩余盐水的总质量如图乙所示。则盐水的密度为_ kg/m3。【答案】【解析】【详解】由图甲知，量筒的分度值为2mL，盐水的体积为64mL；由图乙知，标尺的分度值0.2g，剩余盐水和烧杯的总质量为则盐水的密度为19.图甲是自行车手闸，其中AOC部分可视为杠杆，O为支点，刹车线对A点的拉力为阻力F2，其简化示意图如图乙。请在乙图中画出：(1)阻力的力臂L2；(2)刹车时，作用在杠杆AOC上的最小动力F1。【答案】【解析】【详解】(1)反向延长F2的作用线，从支点O作动力F2作用线的垂线，支点到垂足的距离为阻力臂L2。(2)由杠杆平衡条件F1 L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OC作为动力臂最长；动力的方向应该垂直力臂OC向上，过点C垂直于OC向上作出最小动力F1的示意图，如图所示20.如图所示为小明家客厅的实物电路图请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中（ ）【答案】【解析】【详解】首先辨别上面三根线地线、火线、零线灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故既能控制灯泡，又能更安全三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，即接在右孔上如下图所示：21.为了保障出行安全，交通部门做了很多规定，如：高速公路上对机动车进行限速；车上驾驶员和乘客要系安全带：特别是自今年的6月1日起，又开展了“一盔一带”专项整治行动。请运用你所学的物理知识，简要回答下列问题：(1)为什么要对机动车的最高行驶速度进行限制？(2)为什么行驶中的车辆紧急刹车时，乘客会向前倾？(3)安全带为什么要做得比较宽大？【答案】(1)车辆行驶速度越大，动能越大，越容易发生交通事故，发生交通事故造成的损失越大；(2)乘客具有惯性；(3)通过增大受力面积减小压强【解析】【详解】(1)对机动车的最高行驶速度进行限制的原因是：车辆的行驶速度越大，动能越大，越容易发生交通事故，发生交通事故造成的损失越大。(2)行驶中的车辆紧急刹车时，由于乘客具有惯性，要保持原来的运动状态不变，所以乘客会向前倾。(3)安全带要做得比较宽大的原因是通过增大受力面积减小压强。22.利用如图甲所示的装置做“探究水沸腾时温度变化的特点”的实验。(1)装置图中有一处明显的错误，请指出错误之处：_；(2)在烧杯上放置一个纸板，其目的是_；(3)乙图中a图像是实验小组根据记录绘制的水沸腾图像，根据图像可以得出水沸腾时的特点是_；当地大气压_（填“高于”、“等于”或“低于”）一标准大气压；(4)如果减少烧杯中水的质量，水沸腾时图像可能是图乙中的_（填“b”、“c”或“d”）。【答案】 (1). 温度计的玻璃泡接触了烧杯底部 (2). 减少热量散失，缩短加热时间 (3). 继续吸热，温度不变 (4). 低于 (5). c【解析】【详解】(1)1由图甲知，装置中明显的错误是：温度计的玻璃泡接触了烧杯底部。(2)2在烧杯上放置一个纸板，其目的是：减少热量散失，缩短加热时间。(3)3由图乙知，水在沸腾时，继续从外界吸热，温度保持在沸点不变。4由图乙知，此时水的沸点为98，小于水在一标准大气压下的沸点100，因液体的沸点随气压的增大而升高，故当地大气压低于一标准大气压。(4)5因当地大气压不变，水的沸点不变，故减少水的质量时，只是缩短了加热时间，故水沸腾时图像可能是图乙中的c。23.在“探究凸透镜成像的规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成清晰的像。(1)此时光屏上形成的是蜡烛_（填“放大”、“缩小”或“等大小”）的像；(2)根据图中信息，可以推断本实验所使用凸透镜的焦距在_cm的范围之间；(3)如果在蜡烛和凸透镜之间放置个凸透镜，若想在光屏上得到清晰的像，应将光屏向_（填 “靠近”或“远离”）凸透镜的方向移动，该操作可以用来模拟_（填“近视眼”或“远视眼”）的矫正；(4)如果从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是由于光的_ （填“折射”或“反射”）形成的。【答案】 (1). 放大 (2). (3). 靠近 (4). 远视眼 (5). 反射【解析】【详解】(1)1由图知，此时物距为像距为因像距大于物距，根据凸透镜成像的规律知：此时光屏上形成的是蜡烛放大的像。(2)2因凸透镜成放大的实像，则有即 即 联立得(3)3在蜡烛和凸透镜之间放置个凸透镜，使进入原凸透镜的光线先被会聚，从而使原来会聚的光线会聚在光屏的前面，若想在光屏上得到清晰的像，应将光屏向靠近凸透镜的方向移动。4远视眼是因为晶状体对光的折射能力变弱，或眼睛的前后径过短，使像成于视网膜的后面，要矫正，需要让光线进入眼睛前先会聚一次，使像成于视网膜上，故该操作可以用来模拟远视眼的矫正。(4)5从蜡烛的一侧观察凸透镜的表面，也会看到一个蜡烛的像，这个像是蜡烛的光经凸透镜反射，反射光线到达的眼睛里，看到的是蜡烛的虚像，故这个像是由于光的反射形成的。24.在“测量滑轮组的机械效率”的实验中，实验小组用如图所示的装置进行了实验，实验数据记录如表所示，第三次实验时的拉力如图所示。实验次数钩码所受的重力G/N钩码上升的高度h/cm拉力F/N绳自由端移动的距离s/cm机械效率12100.83083.3%24101.5303610 30*(1)实验中应_拉动弹簧测力计使钩码上升；(2)表格中编号的数据应为_；编号的数据应为_；(3)比较实验数据可得出的实验结论是：使用同样的滑轮组，_；(4)如果在第一次实验时，忽略绳重和摩擦，可以计算出动滑轮的重力为_N。【答案】 (1). 竖直向上匀速 (2). 2.2 (3). 88.9% (4). 提升的物体越重，滑轮组的机械效率越高 (5). 0.4【解析】【详解】(1)1实验中应竖直向上匀速拉动弹簧测力计使钩码上升。(2)2由图知，弹簧测力计的分度值为0.2N，拉力为2.2N。3由可得第二次实验的机械效率(3)4实验选用的是同滑轮组，动滑轮的重力不变，由表中实验数据分析可知，同一滑轮组提升的物体越重，滑轮组的机械效率越高。(4)5因忽略绳重和摩擦，故所做额外功是克服动滑轮重力阻力所做的功，则有则动滑轮的重力为25.在“研究液体内部的压强”的实验中，小红选用液体压强计和两个透明圆柱状的容器，分别盛适量的水和盐水进行实验，操作过程如图甲所示。(1)“小红将压强计的探头插入水中后， 发现探头看上去变大了，这是因为容器和水的共同作用相当于_，起到了放大的作用。(2)通过比较A、 B、C三个图可以得出的结论是：在同种液体的内部，_。(3)小红比较 C、D两个图得出液体压强和液体密度有关的结论，小明认为这样比较得出结论是不正确的，他的理由是：_。(4)小明利用量筒和一个带胶塞的小瓶， 测量出矿石的密度，如图乙，实验过程如下：用量筒量取适量的水，读出体积为V0；将小瓶放入量筒内，小瓶漂浮在水面上，读出体积为V1；将适量的矿石放入小瓶中，再将小瓶放入量筒内，小瓶仍漂浮在水面上，读出体积为V2；将瓶内的矿石全部倒入水中，再将小瓶放入量筒内，读出体积为V3。根据以上信息计算（水的密度用水表示）：在图乙中，小瓶和矿石受到的浮力F浮= _ ；矿石的密度表达式为石=_。【答案】 (1). 凸透镜 (2). 同一深度，液体向各个方向的压强相等 (3). 没有控制液体在同一深度 (4). (5). 【解析】【详解】(1)1物体放在凸透镜的焦点内时，物体通过凸透镜成正立、放大的虚像，头插入水中后， 发现探头看上去变大了，这是因为容器和水的共同作用相当于凸透镜，起到了放大的作用。(2)2由A、 B、C三个图可知，压强计的探头插入水中的深度相同，朝向不同，U形管液面的高度差相同，故可以得出的结论：同种液体的内部，在同一深度，液体向各个方向的压强相等。(3)3探究液体压强和液体密度的关系时，要保持液体的深度相同，换用不同的液体做实验，C、D两图中液体的深度和密度都不同，故不能得出正确的结论。(4)45将小瓶放入量筒内，小瓶漂浮在水面上，小瓶受到的浮力等于小瓶的重力，即矿石放入小瓶中，再将小瓶放入量筒内，小瓶仍漂浮在水面上，则小瓶和矿石受到的浮力等于它们的总重力，即故矿石的重力为矿石的体积为由得矿石的密度为26.某同学利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。(1)用笔画线代替导线，将图甲中的电路补充完整（导线不得交叉）；_(2) 连接电路后，闭合开关，灯泡不亮，电流表和电压表都有示数，但是数值较小，无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，产生这一故障的原因可能是_；(3)该同学排除故障后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为_V 。要测量小灯泡的额定电功率，应将图甲中滑动变阻器的滑片向_（填“A”或“B”）端移动，使电压表的示数为2.5V；(4)移动滑动变阻器的滑片，记下多组电压和电流值，并绘制成图丙所示的U-I图像，根据图像的信息可以计算出小灯泡的额定电功率为_W；(5)为了用电流表、电阻箱R和滑动变阻器，测量额定电流为的小灯泡的额定电功率，该同学设计了如图丁所示的电路。操作步骤为：闭合开关S、S1， 断开S2，移动滑动变阻器的滑片，使电流表的示数为，此时小灯泡正常发光；保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为，读出此时电阻箱的电阻值为R0，则小灯泡的额定电功率的表达式为= _。【答案】 (1). (2). 见详解 (3). 2.2 (4). A (5). 0.5 (6). 【解析】【详解】(1)1实验中，电压表应该并联在小灯泡两端，电流表和滑动变阻器，以及小灯泡串联，如图：(2)2闭合开关，无论怎样移动滑片，灯泡不亮，但电流表和电压表都有示数，说明灯泡实际功率很小，电路电流很小；无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，说明滑动变阻器不能改变电路电阻，可能的电路故障是：滑动变阻器同时接下面两个接线柱；电源电压太小。(3)3图甲可知，电压表的量程是0-3V，电压表的分度值是0.1V，由图乙可知故此时电压表的示数是2.2V。4灯在额定电压下正常发光，而此时小灯泡两端的电压为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，使电压表的示数为2.5V。(4)5根据绘制的小灯泡的图象，当灯的电压为2.5V时，电流为0.2A，小灯泡的额定功率是(5)6保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为，此时电阻箱的电阻值等于小灯泡正常发光时的电阻等于R0，则小灯泡的额定电功率的表达式为27.某旅行车满载时总质量为8t， 车轮与地面接触的总面积为0.4m2。求：(1)旅行车满载静止在水平地面上，对地面的压强是多少？(2)如果在某路段，旅行车牵引力的功率恒定为72kW，当它以的速度匀速行驶时，受到的阻力是多少？(3) 2020年的年底，朝阳至北京的高铁将开通，该段铁路线长约450km，若高铁列车全程以360km/h的最高设计速度行驶时，受到的阻力为1.4105N，则列车从朝阳到北京需要多少小时？列车要克服阻力做多少功？【答案】(1)；(2)；(3)，【解析】【详解】(1)旅行车满载静止在水平地面上，对地面的压强为(2)由可得旅行车的牵引力因车做匀速直线运动，故处于平衡状态，受平衡力的作用，则有(3)由可得列车从朝阳到北京需要的时间列车要克服阻力做的功为答：(1)旅行车满载静止在水平地面上，对地面的压强是；(2)受到的阻力是；(3)列车从朝阳到北京需要，列车要克服阻力做功为。28.图甲为小阳家的电热水瓶，图乙是其电路原理图，和为阻值不变的电热丝，S1为温控开关，可以实现“加热”和“保温”态的转换。为了测量电热水瓶的实际电功率，小阳找来了一块标有 “200evs/（kWh）”字样的电能表，在电热水瓶中加入1L温度为的水后，把它单独通过电能表接入家庭电路中，将水加热到，用了3.5min。小阳根据电能表的参数和转盘转数，计算出电热水瓶的实际电功率为900W。求：(1)水吸收的热量是多少？(2)电热水瓶正常工作时保温功率是多少？(3)在给水加热的过程中，电能表的转盘转了多少转？ (4)电热水瓶的加热效率是多少？【答案】(1)；(2)40W；(3)10.5转；(4)80%【解析】【详解】(1)水的质量为水吸收热量为(2)由，当开关闭合，接a时，电路中只有接入电路，此时电路处于加热状态；当开关闭合，接b时，电路中只有、串联，此时电路处于保温状态，则电热水瓶正常工作时保温功率为(3)由和可得电能表转盘转动的转数(4)电热水瓶的加热效率是为答：(1)水吸收的热量为；(2)电热水瓶正常工作时保温功率为40W；(3)在给水加热的过程中，电能表的转盘转了10.5转； (4)电热水瓶的加热效率是80%。本试卷的题干、答案和解析均由组卷网（）专业教师团队编校出品。登录组卷网可对本试卷进行单题组卷、细目表分析、布置作业、举一反三等操作。试卷地址：在组卷网浏览本卷组卷网是学科网旗下的在线题库平台，覆盖小初高全学段全学科、超过900万精品解析试题。关注组卷网服务号，可使用移动教学助手功能（布置作业、线上考试、加入错题本、错题训练）。 学科网长期征集全国最新统考试卷、名校试卷、原创题，赢取丰厚稿酬，欢迎合作。钱老师QQ：537008204曹老师QQ：713000635
