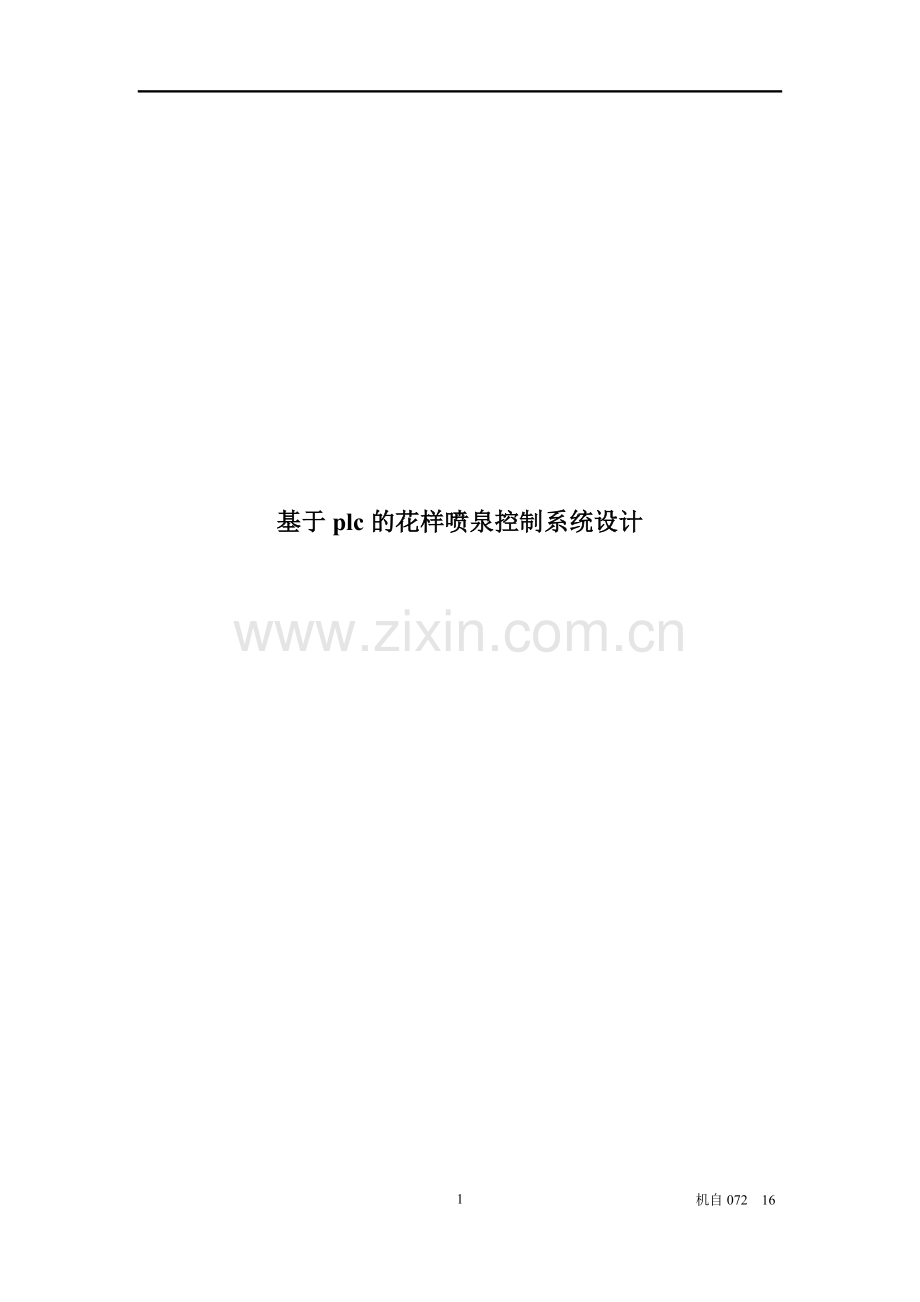

基于plc的花样喷泉控制系统设计论文.doc

基于plc的花样喷泉控制系统设计30 机自072 16目录第一章 引言31.1课题背景及目的31.2本次课程设计任务及要求3第二章 控制方案的选择4第四章 I/O分配表5第五章 PLC硬件连接图55.1 PLC硬件连接图75.2控制电机的接线图7第六章 顺序连接图7第七章 调试过程及说明10第八章 结束语10第九章 参考文献11第十章 附录12附录1 控制面板设计12附录2 梯形图12附录3 指令表21 第一章 引言1.1课题背景及目的课程设计在整个教学过程中，是一个非常重要的实践性教学环节，尤其在掌握机电传动控制技术时，仅仅了解工作原理和控制的指令系统是远远不够的。为最大限度的满足生产工艺和机械设备的要求，就需要结合机电传动控制和应用技术的特点，进行初步的工程训练。在许多休闲广场、景区或游乐场所里,人们经常看到喷泉按一定的规律喷水,景色迷人;若在夜晚配上各种颜色的灯光显示,则更加绚丽多彩.本次课程设计就是通过设计花样式喷泉以机电传动控制课程设计为载体的主要目的，是通过对喷泉简单的自动化控制、简单的工艺过程的调查研究，使学生明确生产工艺对电气控制提出的各项要求。根据这些要求，进行基本的原理设计、工艺设计和操作设计，使学生在课程设计的全过程中，进一步明确设计任务中的各项要求，建立课程设计工作的整体概念，从工程环境、实现手段和操作方式的各个环节入手来设计控制程系统，通过不断的调试和完善软硬件设计，最终能够满足这些要求。课程设计以培养工程应用能力为主，在独立完成设计任务的同时，还要进行多方面能力的培养和提高，为毕业设计以及毕业后的工作能力打下良好的基础。1.2本次课程设计任务及要求某广场的喷泉如图所示，4号为中间喷头，3号为内环状喷头，2号为1次外环状喷头，1号为外环装喷头。（1） 按下启动按钮，喷泉控制装置开始工作，按下停止按钮，喷泉控制装置停止工作。（2） 喷泉的工作方式由花样选择开关和单步、连续开关决定。（3） 当单步、连续开关在单步控制时，喷泉只能按照花样选择开关设置得方式运行一个循环。（4） 花样选择开关用于选择喷泉得喷水花样，现考虑4种喷水花样。 花样选择开关在位置1时，按下启动按钮后，4号喷头喷水，延迟2s后，3号喷头喷水，再延迟2s后，2号喷头喷水，又延迟2s后，1号喷头喷水。18s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。 花样选择开关在位置2时，按下启动按钮后，1号喷头喷水，延迟2s后，2号喷头喷水，再延迟2s后，3号喷头喷水，又延迟2s后，4号喷头喷水。30s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。 花样选择开关在位置3时，按下启动按钮后，1号、3号喷头同时喷水，延迟3s后，2号、4号喷头同时喷水，1号、3号喷头停止喷水。如此交替15s后，4组喷头全喷水，30s后，如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。 花样选择开关在位置4时，按下启动按钮后，按照1-2-3-4的顺序，以此间隔2s喷水，然后一起喷水。30s后，按照1-2-3-4的顺序，分别延迟2s依次停止喷水。再经1s延迟时，按照4-3-2-1的顺序，依次间隔2s喷水，然后一起喷水。30s后停止。如果为单步工作方式，则停下来。如果为连续工作方式，则继续循环下去。 第二章 控制方案的选择 本次课程设计的课题是花样式喷泉，由其控制要求可知：控制过程是一个复杂，连续。灵巧的过程。在工业工程中，被选择为控制的一般是：继电器，PLC，单片机。由于绝大多数控制继电器都是长期磨损和疲劳工作条件下进行的，容易损坏。而且继电器的触点容易产生电弧，甚至会熔在一起产生误操作，引起严重的后果。单片机是一种集成电路编程复杂，结构复杂等。而PLC可靠性高，抗干扰能力强，配套齐全，功能完善，适用性强，系统的设计、建造工作量小，维护方便，容易改造，体积小，重量轻，能耗低且易学易用，深受工程技术人员欢迎，在工业以及其他领域都得到广泛的应用。因此，本次花样喷泉的自动化控制也采用PLC控制。 该控制系统选用三菱公司FX 系列的PLC。它体积小,重量轻,使用寿命长,编程和维 护方便,故障率低,通过扩展模块的连接, 可以增加输入/ 输出点数. 为了便于程序清晰明了，分别调用不同的四个花样，采用了子程序调用指令（CALL P），并通过SRET返回原始指令。 不同花样的选择采用手动选择开关，内部通过时间继电器和辅助继电器实现自动化控制来完成各花样内的循环动作。 第四章 I/O分配表 由控制要求分析可知，分配表中输入7个，输出4个，则其I/O分配表如下表所示 输入 输出 地址 元件 功能 地址 元件 功能 X0 SB1 启动开关 Y0 KM1 喷头1 X1 SA2 花样开关位置1 Y1 KM2 喷头2 X2 SA3 花样开关位置2 Y2 KM3 喷头3 X3 SA4 花样开关位置3 Y3 KM4 喷头4 X4 SA5 花样开关位置4 X5 SB6 停止 X6 SB7 单步/连续 第五章 PLC硬件连接图 5.1 PLC硬件连接图 课程设计的要求，采用三菱FX2N系列，其硬件连接图如下图所示： 图一PLC硬件连接图 5.2控制电机的接线图 图二控制电机接线图 第六章 顺序连接图 由于有4中花样，所以应该分布考虑，按照花样的要求，编辑四种花样顺序图，顺序图如下图所示： 图三花样1顺序图 图四花样2的顺序图 图五花样3的顺序图 图六花样4的顺序图 第七章 调试过程及说明考虑到花样喷泉的花样复杂，选择了子程序控制，这样简单，明了。但还是遇到许多的问题，比如在输入程序时的不小心，或者出现程序错误.，由于是四种花样工作，设计了自锁，同时，没必要的自锁导致核程序的复杂，在自己设计程序的时候没有输入复位指令，导致程序不能调用现象。经过自己的认真检查，调试过程顺利进行。 第八章 结束语 通过这次设计实践。我学会了PLC的基本编程方法，对PLC的工作原理和使用方法也有了更深刻的理解。在对理论的运用中，提高了我们的工程素质，在没有做实践设计以前，我们对知道的撑握都是思想上的，对一些细节不加重视，当我们把自己想出来的程序与到PLC中的时候，问题出现了，不是不能运行，就是运行的结果和要求的结果不相符合。能过解决一个个在调试中出现的问题，我们对PLC的理解得到加强，看到了实践与理论的差距。 虽然本次课程设计是要求自己独立完成，但是，彼此还是脱离不了集体的力量，遇到问题和同学互相讨论交流。多和同学讨论。我们在做课程设计的过程中要不停的讨论问题，这样，我们可以尽可能的统一思想，这样就不会使自己在做的过程中没有方向，并且这样也是为了方便最后设计和在一起。讨论不仅是一些思想的问题，还可以深入的讨论一些技术上的问题，这样可以使自己的处理问题要快一些，少走弯路。多改变自己设计的方法，在设计的过程中最好要不停的改善自己解决问题的方法，这样可以方便自己解决问题 在设计的过程中我们还得到了老师的帮助与意见，和同学们的帮助，谢谢你们！ 第九章 参考文献 1 殷培峰.基于plc喷泉控制系统设计. 兰州石化职业技术学院学报,2006 2 王传艳.三菱PLC在花式喷泉控制系统中的应用,天津大学自动化学院，2007 3 郭艳萍，李晓波.PLC在花式喷泉控制系统中的应用,漯河职业技术学院，2007 4张延灿. 喷泉工程发展及其设计问题(上). 给水排水， 1998，24(7)：4750 第十章 附录 附录1 控制面板设计附录2 梯形图附录3 指令表 0 LD X0001 MPS2 AND X0013 CALL P06 MRD7 AND X0028 CALL P111 MRD12 AND X00313 CALL P216 MPP17 AND X00418 CALL P321 P022 LD X00623 AND M10024 OR M10025 ANI X00526 OUT M10027 LD M428 AND T329 OR M030 OR M800231 ANI M132 OUT M033 LD M034 AND M10035 OR M136 ANI M237 OUT M138 OUT T0 K2041 OUT M3042 LD M143 AND T044 OR M245 ANI M346 OUT M247 OUT T1 K2050 OUT M4051 LD M252 AND T153 OR M354 ANI M455 OUT M356 OUT T2 K2059 OUT M5060 LD M361 AND T262 OR M463 ANI M064 OUT M465 OUT M6066 OUT T3 K18069 FEND70 P171 LD M20072 AND X00673 OR M20074 ANI X00575 OUT M20076 LD M977 AND T778 OR M800279 OR M080 ANI M681 OUT M082 LD M083 AND M20084 OR M685 ANI M786 OUT M687 OUT M6188 OUT T4 K2091 LD M692 AND T493 OR M794 ANI M895 OUT M796 OUT M5197 OUT T5 K20100 LD M7101 AND T5102 OR M8103 ANI M9104 OUT M8105 OUT M41106 OUT T6 K20109 LD M8110 AND T6111 OR M9112 ANI M0113 OUT M9114 OUT M31115 OUT T7 K300118 FEND119 P2120 LD M300121 AND X006122 OR M300123 ANI X005124 OUT M300125 LD M13126 AND T11127 OR M8002128 OR M0129 ANI M10130 OUT M0131 LD M300132 AND M0133 OR M10134 ANI M11135 OUT M10136 OUT M21137 OUT M23138 OUT T8 K30141 LD T8142 OR M11143 ANI M12144 OUT M11145 OUT M20146 OUT M22147 OUT T9 K30150 LD T9151 AND M11152 OR M12153 ANI M0154 OUT M12155 OUT T10 K150158 LD M12159 AND T10160 OR M13161 ANI M0162 OUT M13163 OUT T11 K300166 LD M13167 OR M20168 OUT M32169 LD M13170 OR M21171 OUT M42172 LD M13173 OR M22174 OUT M52175 LD M13176 OR M23177 OUT M62178 FEND179 P3180 LD M400181 AND X006182 OR M400183 ANI X005184 OUT M400185 LD M16186 AND T16187 OR M8002188 OR M0189 ANI M13190 OUT M0191 LD M0192 AND M400193 OR M13194 OUT M13195 LD M13196 ANI T1197 OUT T0 K10200 LD T0201 OUT T1 K10204 OUT M70205 LDI M80206 OUT M71207 LDP M70209 SFTR M71 M80 K4 K1218 LDP M70220 OUT T12 K300223 LD T12224 OUT M14225 LD M14226 AND T12227 ANI T3228 OUT T2 K10231 LD T2232 OUT T3 K10235 OUT M72236 LDI M84237 OUT M73238 LDP M72240 SFTR M73 M84 K4 K1249 LDP M72251 OUT T13 K300254 LD T13255 OUT M15256 LD M15257 ANI T5258 AND T13259 OUT T4 K10262 LD T4263 OUT T5 K10266 OUT M74267 LDI M88268 OUT M75269 LDP M74271 SFTL M75 M88 K4 K1280 LDP M74282 ANI M0283 OUT T16 K300286 LD T16287 OUT M16288 LD M80289 OR M84290 OR M88291 OR M16292 OUT M33293 LD M81294 OR M85295 OR M89296 OR M16297 OUT M43298 LD M82299 OR M86300 OR M90301 OR M16302 OUT M53303 LD M83304 OR M87305 OR M91306 OR M16307 OUT M63308 FEND309 LD M30310 OR M31311 OR M32312 OR M33313 OUT Y000314 LD M40315 OR M41316 OR M42317 OR M43318 OUT Y001319 LD M50320 OR M51321 OR M52322 OR M53323 OUT Y002324 LD M60325 OR M61326 OR M62327 OR M63328 OUT Y003329 END谢谢朋友对我文章的赏识，充值后就可以下载说明书，我这里还有一个压缩包，里面有相应的word说明书和设计程序。需要压缩包的朋友请联系QQ客服：1459919609。下载后我可以将压缩包免费送给你。需要其他设计题目直接联系！ 1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！目 录第一章 总论. .11、项目名称及承办单位.12、编制依据. .43、编制原则.54、项目概况. .65、结论.6第二章 项目提出的背景及必要性.81、项目提出的背景.82、项目建设的必要性.9第三章 项目性质及建设规模.131、项目性质.132、建设规模.13第四章 项目建设地点及建设条件.171、项目建设地点.172、项目建设条件.17第五章 项目建设方案.251、建设原则.252、建设内容.253、工程项目实施.33第六章 节水与节能措施.371、节水措施.372、节能措施.38第七章 环境影响评价.391、项目所在地环境现状.392、项目建设和生产对环境的影响分析.393、环境保护措施.404、环境影响评价结论. 42第八章 劳动安全保护与消防.441、危害因素和危害程度.442、安全措施方案. .443、消防设施.45第九章 组织机构与人力资源配置.461、组织机构.462、组织机构图.46第十章 项目实施进度.481、建设工期. .482、项目实施进度安排.483、项目实施进度表. .48第十一章 投资估算及资金筹措.491、投资估算依据.492、建设投资估算.49目 录第一章 总 论1第一节 项目概述1第二节 可行性研究的依据3第三节 可行性研究的范围和内容3第五节 技术经济指标4第二章 项目背景和建设的必要性5第一节 项目提出的背景5第二节 项目建设的必要性7第三章需求分析及服务规模与标准9第一节需求分析9第二节服务规模与标准10第四章项目选址及建设条件13第一节 项目选址13第二节项目区自然条件13第三节项目区社会经济条件18第四节项目区基础设施状况20第五章规划设计和建设方案23第一节 设计依据和目标23第二节 规划方案分析25第三节 建设方案31第六章消 防46第七章环保和劳动安全卫生47第一节 环境保护47第二节 劳动安全卫生48第三节 建议50第八章节能分析52第一节 概 述52第二节 节能设计依据52第三节 能耗分析53第四节 节能措施54第九章项目组织管理和实施进度58第一节 项目组织管理58第二节进度计划安排60第十章招投标方案62第一节招标管理62第二节项目招标基本情况65第十一章投资估算与资金筹措66第一节 投资估算66第二节 资金筹措70第十二章效益分
