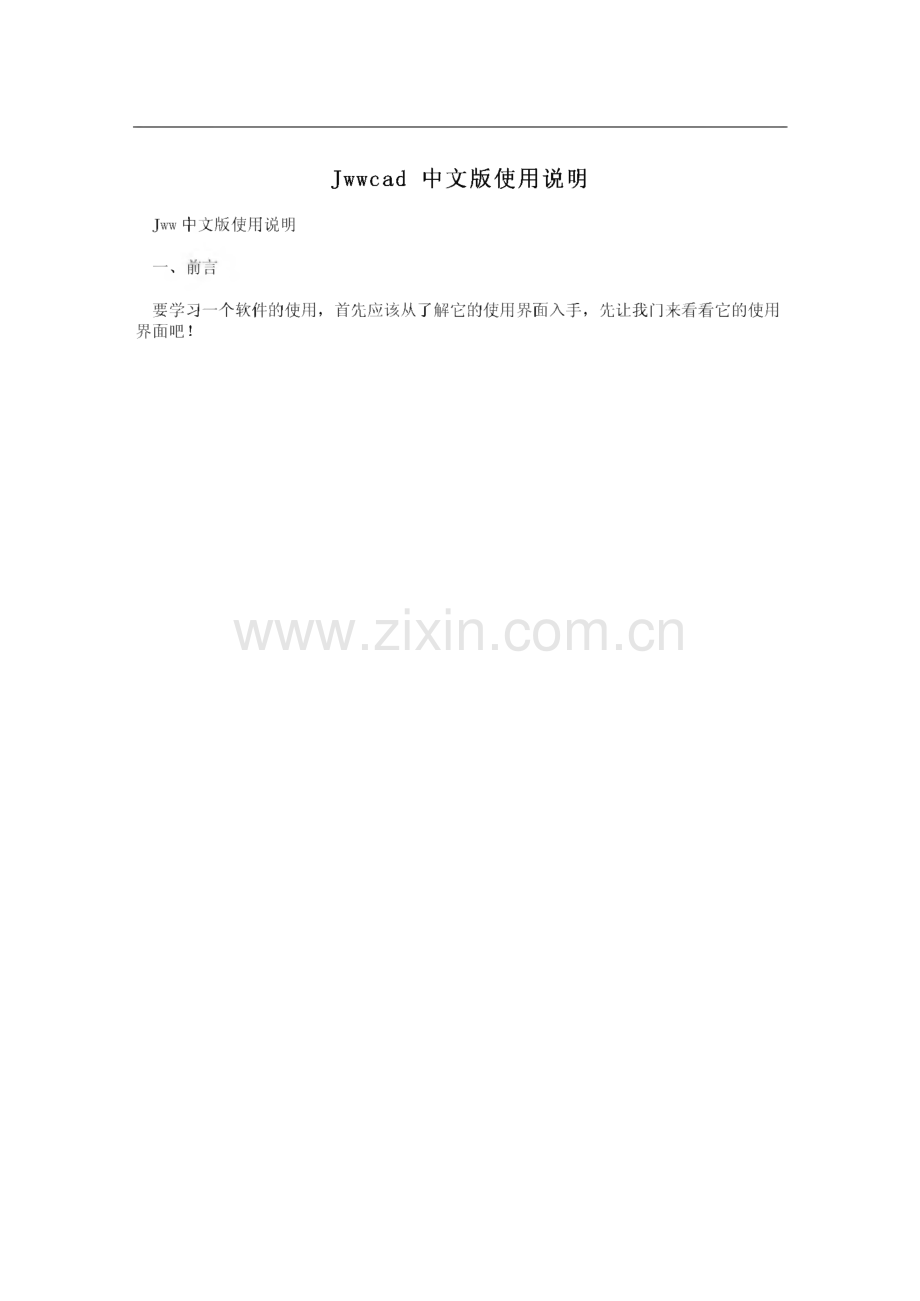

Jwwcad中文版使用说明Jww中文版使用说明一、刖舌要学习一个软件的使用，首先应该从了解它的使用界面入手，先让我门来看看它的使用 界面吧！无题-jw-win“菜单栏”和“工具条”，一般的电脑书里面都有解释，我就不多讲了。“命令栏”里面相关不同的命令有不同的状态，以后每个命令中会讲到，在这里就稍微 提一下。“提示栏”对一个不太了解jww的人来说帮助可大了，基本上自学就靠它了。它能清楚 的提示出每个命令的每个步骤和它们产生出来的效果。别的你可以不看，但这个你一定要 清楚。“绘图属性栏”这个名词比较文绐绐，不能很好的说明它的作用，笔者又不知道应该用 什么词来替代它，只好慢慢解释一下。大家都知道，一张图必须有图纸大小、绘图比例、绘图坐标、坐标轴角等等。而这个绘 图属性栏显示的就是这些个信息。二、命令既然要学习jww,那么先从简单的命令说起。jww的命令实现有这么儿种方式。菜单命 令，你可以在菜单里面找到所有的命令。工具条命令，常用的命令也能在工具条里面找到。快捷键命令，接触过AUTOCAD的人都知道要先输入儿个字母然后+回车键才能行使命 令，但在jww里面它是即按即行方式的。这种方式提高了按键的效率，缺点是能定义快捷 方式不多（只有60个），不过对于jww这种崇尚简单的绘图方式来说已经绰绰有余了。这是jww特有的命令方式，在以后的章节中会有更仔细的讲解，这里先粗略的描述一 下，一个钟有12个方向，每个方向代表一个命令。只需要按住鼠标不放，向相应的方向 拖动就能够实现命令。下面通过工具条命令来让我们详细了解各个命令的使用方法和其相应的效果。1、直线先点选直线按钮（如图所示）I在图框内选取一个起始点，然后选取一个终止点，一条直线就完成了。当然，画图不能这么随意画，有的时候需要精确制图。那么怎么实现精确制图呢？请 看命令栏1,矩形：勾选这个选项表示要画一个矩形框，因为这个软件中的矩形是以四条直线所定义的，所以在直线命令中包含有矩形命令。2,水垂：即水平、垂直，勾选这个选项表示画一条水平或垂直的直线。3,倾斜：在这个框里面输入你需要的角度，就能画出含有相应倾斜角的直线。（友 情提示：以后凡是能输入数值的地方可以用以下方法输入）在图示位置用鼠标右键点选后会出现一个数值输入对话框数值输入数值主0Ok|单位输入00,0000,000000000II 0.00.0010,0001,0001001010.10.0120,0002,000200202II 0.20.0230,0003,0003003030.30.0340,0004,0004004040.40.0450,0005,000500505|0.50.0560,0006,0006006060.60.0670,0007,000700707|0.70.0780,0008,000800808|0.80.0890,0009,0009009090.90.0900*0*180 0k0kJOk计算器00789+cA C456X123atari人0-=+cossin上面可以选择小数点前5位，小数点后2位任意你想要的数值，下面还有计算器可以进 行数值运算，比较方便。4,尺寸：在这个框里面输入你需要的长度，你就能画出该长度的直线。5,15度：在绘图里面比较常用到的是15；30；45；60；75啊这些角度，这个选项 就是针对这些常用角度设计的。勾选这个选项后，你会发现每次移动鼠标，直线会按一定 的角度倾斜。对！这个角度就是15；这样你就可以很轻松的获得这些常用角度。6,线型：这是一种特殊的直线，它的端点是一个小圆点。勾选这个选项后，后面的按 钮会从不可选状态变成可选状态。通过点选可以选择所画的直线起点或终点或两头都是圆 点状态。7,和6一样，不同的是端点变成箭头形式。8,尺寸值：所画的直线带有数值，这个数值就是这条直线的长度。9,箭头：和7一样，不过7是面带箭头的直线，而9是在一条直线上加上箭头。所以 勾选这个选项先要有一条已经画好的直线。2、矩形点选矩形按钮（如图所示）作图（1）/o|A|川 二|o|q|矩形在图框内选取一个起始点，然后选取矩形的对角点，一个矩形就完成了。同样的，矩形命令也有相应的命令栏底矩形 厂水垂 倾斜I 三尺寸 三 多重I 三-r-1-1 2 3 4 51、矩形：你勾去就回到直线命令了。2、水垂：和直线命令里一样。3、倾斜：表示所画矩形的倾斜角。4、尺寸：表示所画矩形的长宽数值。5、多重：可以同时画出多个矩形，每个矩形之间的距离是从矩形的中心到最外围距离 的等分。3、圆、圆弧圆、圆弧按钮作图（1）A|川夕|尊|-圆、圆弧在图框内选取一个圆心，然后选取圆边。下面介绍一下它的命令栏。r r终点 半径|三扁平率|三倾斜|3 堇邑|厂半圆厂3点圆多重圆|三n-1-1nr1 2 3 4 5 6 7 8 91,圆弧：勾选这个选项表示要画一段圆弧，先画一个圆，然后在弧上指定起点和终点，一段圆弧就画好了。2,终点：选择了 1的状态下才能选择，与1不同的是它的半径是不确定的。3,半径：指定所画圆或圆弧的半径长度。4,扁平率：用于画椭圆或椭圆弧，指定椭圆或椭圆弧的扁平率。5,倾斜：用于画椭圆或椭圆弧，指定椭圆或椭圆弧的倾斜角。6,基点：是区别于圆心到圆边的另一种绘圆方式，它是从圆边到圆边的方式来绘制一个圆的。7,半圆：顾名思义，就是画圆只画一半。先点选半圆的一端，然后选择半圆的另一端，就完成了半圆。8,三点圆：主要用于画圆弧。先点选圆弧的一端，再选择圆弧的另一端，然后选择弧上一点，就完成了圆弧。9,多重弧：和多重矩形一样的效果。4、文字点选文字按钮文字图面出现文字输入对话框。文字给人4)I黑体厂字体选择在对话框里面就能够输入需要的文字，这些文字会自动黏附在鼠标箭头上，只需要用鼠 标将其放到适当的位置，点击鼠标左键就可以了。3忙3 H=3 D=0.5化：|-平垂角|一三范围选择|基点右下）上距三纵连|文读6752 31研究一下它的命令栏b字体大小：点选后弹出这里面可以改变文字的字体，大小（宽高），文字间隔，字色啊。特别要说明的是，这 个图表里面的所有尺寸都是指打印出来的实际尺寸而非显示尺寸，优点是方便统一打印出 来的文字的大小。2,平：即指字体按水平排列。3,垂：即指字体按垂直排列。4,角：在输入框内指定字体的倾斜角。5,范围选择：将大量文字选择到一起，进行整体编辑。这个部分在后面的编辑章节里 面会详细讲述。6,基点：给输出的文字设定基准点，其中有9个选项目（图示为“左下”）。7,行距：设定文字的行间距，输入文字回车后会自动换行。8,纵：指文字纵向排列（一般和3选项一起使用）。9,连：连接分割文字，是一种对文字进行编辑的命令。点选这个选项以后请注意屏幕 左下角的提示栏：请指定文字.在接（L）移动（LL）指定文字切断位正以前没有讲到提示栏是因为上面的命令太简单了。这个命令比较特殊，所以顺便讲一下 提示栏。L指鼠标左键，LL指双击鼠标左键，R指鼠标右键，RR就是指双击鼠标右键。让我们来看看“连”这个命令吧：提示栏里面“连接（L）”的意思是指通过点击鼠标左键可以将两段分开的文字连接在 一起形成一段文字。例：先用鼠标左键点击“文字”后面半段，然后用鼠标左键点击“编辑”的前半段，两 段文字就到一起了。颦文单 文字牖“移动（LL）”指双击鼠标左键就能够将移动文字。“指定文字切断位置（R）”在你需要的地方将一段文字变成两段文字。炜编辑 T 右键点击位置实线和虚线的交点处就是鼠标右键点击位置，这段文字就是从这里断开的。10,文读：文档读取，通过这个命令可以将已经编辑好的文档中的文字一次性调入。也可以将jpg和bmp等图形文件调入，可以做到图文并排。比如象描图啊，修改图样啊,参考图样等，就可以使用这个命令调入。1b 文输：文档输出，将jww中的文字以文档的形式输出保存。12,粘贴：一般的复制粘贴，没什么好讲的。13,Note：利用写字板对已选择的文字进行编辑。5、尺寸标注尺寸标注按钮尺寸标注让我们来看看尺寸标注的命令栏。斜|12圆周角三 0/9012 13114 151,斜：指定标注的倾斜角2,0/90：水平或垂直标注切换，在图面上双击鼠标可以变换标注的方向。.3,“=其实这个命令中由四个选项“一”的。先来看看下面这张图：“=(1)”“=(2)”互相切换所组成引出线位1T引出线端点那么这四个命令就不难理解了，“一”表示只有尺寸线而没有引出线；“=”表示即有 引出线也有尺寸线，不过引出线和尺寸线之间的距离是不确定的；“=(1)”表示引出线和 尺寸线之间的距离按模式设定自动生成；“=(2)”表示引出线和尺寸线之间的距离按 模式设定自动生成;4,重注：重新标注，就是指从新的位置开始标注。5,半径：指半径标注。6,直径：指直径标注。7,圆周：指圆周长或弧长标注，与其他标注不同的是，它需要先选择要标 注的圆或圆弧，然后再确定标注位置进 行标注。8,角度：角度标注。方法是先确认 角点，然后再确认标注位置进行标注。9,尺寸值：用来移动和修改尺寸数值。点击“尺寸值”选项后，用鼠标左 键单击可以移动尺寸值，左键双击就可 以改变尺寸值，注意点击的部位是在尺 寸线上。10,累计：一般用于标注标高，会自动累加数值。11,小数位数：设定标注尺寸的精 确度，最多可以选择精确到小数点后三 位。12,端部：设定尺寸线端点样式。13,设定：对标注进行基本设定，点选后会弹出寸法设定对话框（如左 图）：a寸法定囚字体【设定值的图面尺寸r斜体n前头点rr厂粗体文字种|Ta尺寸线|T尽I出线尺寸线与文字的|0.5 箭头长-引出突出寸|r文字方向无修工箭头角|15皮箭头突出长度|5|0.5厂全角文弓厂（，）空格键厂1，）全厂（.巧尺寸单位（mm-层组5,画面显示的倍率。让我们回头看看层组，在层组图里面，显示当前图层为第0组第1层。你会发现红线圈 住的地方和其它地方有所不同。即0、1、2层的上方都有段小线条，而其他层都没有。它 代表在该图层上包含有图形。层左半段有线条，代表。图层含有线段等图形，区别于1 层的右半段有线条，代表1图层含有文字。那么2图层既有左半段，又有右半段，就代表 在2图层上即含有线段又含有文字。如果用鼠标右键点击当前层，还会弹出图层一览，它 用小图框的方式形象的表现了层内所包含的图形，图层名称和当前层。在小图框中还能进 行简单的放大，缩小操作。五、时钟菜单现在大家对一些主要的命令都有所了解，那么现在来介绍jww所特有的命令形式，那就 是时钟菜单模式。大家都知道时钟的12个方向代表12个不同的时间段。同样的，在jww中时钟的每个方 向都代表不同的命令。按住鼠标右键或左键向相应的方向拖动，就能够进行命令选择。下面是按住鼠标左键的12个命令:有文字，线-矩形，圆-圆弧，包络，范围选择，线种变更，属性取得，复写-移动,伸缩，AUTO,消去和复线等命令。其他命令以前的章节都已经详细介绍过的，在这里就不做赘述。只介绍一下“线种变 更”和“属性取得两个命令用过AUTOCAD的人都知道，图形是有其相应的属性的，象线的形式，线色，线层之类 的，用线种变更可以很快改变线的这些属性。而属性取得则可以很快的获得这些种类的属 性。一天有24个小时，同样的在按住左键拖动出时钟菜单后，点击鼠标右键就能够切换时 钟菜单，图面表示为灰暗色：除了以上四个时钟菜单，还有一个时钟菜单，那就是鼠标左右键同时按。在需要的位置 鼠标左右键同时按下，就能移动显示图面。这个时钟菜单只有8个方向，而系统只默认四 个方向：这些时钟菜单并不是一尘不变的，它可以根据使用者的个人喜好，进行设定。方法是点 击菜单栏中的“设定”然后选择“基本设定”项，就会弹出对话框，选择AUTO页面就可 以进行设定了。（如下图）jw_win囚一般(1)一般(2)颜色画面|线种|文字 AUTO|健盘设置DXF|?一时钟菜里里偻番AUTO图形倍率(0.51.0)|0.89 左 A M 3|25I 8 4 尸 7 5 k尸隆颐您变而即k k io11 2 k 啰F 9右AM 3产 rT 8了 5 4 WF 西0血nr户k 叵 io11，b 9 左P M 3 I 10 I 8 7 K 5 I 17bpirkb ry 1011。，b 记 9 右PM 3-23 F13 7 6 5 kI 19 _ _ I 6 I-26,_ I 141 r1 1菜单一览 1 L 值表示继续、0表示撤消)1AUT0 2线3矩/4圆弧5文字6点7尺寸8双线9中心线10连续线11复线12倒角13伸 14面取15消去16复写17移动18接线19接回20门窗平面21断面22立面23多角形24 25包络26分割27图形28记号29变形30外部31测定32登录选择图33范围选择34粘贴 35埴充36文件整理37座标文本38接椭圆39表计算40距离指定点41式计算42属性变更43 仃3跳移74读变75复制76方吧 77直线伸缩80端点移动81线属性设定82层设定83轴角取(84轴角栅格85目盛基点86回面倍率?87角度88条泉貂直角？8gx触角度90 2点周角91数1,面角92(93 2点长94数值长95间隔96比例)确定|取消|应用|帮助红线框住的部分中，不同的数值代表不同的命令。只需要在时钟菜单相应的方向上输入 相应的数值就完成了设定。“键盘设置”页中也可以用同样的方法进行设定。六、菜单栏既然说到基本设定了，在这里就把菜单栏里面的一些命令详细的说明一下。正如你们所看到的那样，菜单栏里面又分为“文件”、“编辑”、“表示”、”作 图”、“设定”、“其它”和“帮助”这样几个选项C“新建作图”：建立一个新的作图文件。“打开”：打开一个已有文件。“原名保存”：按原来的名称保存。“另存为”：把文件另存。“打开jwc文件”：打开jwc格式文件。“jwc格式保存：按jwc格式保存文件。“打开DXF文件”：打开DXF格式文件。“DXF格式保存：按DXF格式保存文件。“文件送信操作”：将文件通过网络传输给对方。“打印”：对图进行打印操作。“打印设定”：对打印进行设定。“文件名打开”：j”新时代设计咨询有限公司.jww-jw_win文件也）编辑（I）表示9 作图也）新建作图国）Ctrl+N打开 Ctrl+O原名保存）Ctrl+S另存为打开jwc文件世）jwc格式保存（I）打开DXF文件G）DXF格式保存也）文件送信操作任）打印也）.Ctrl+P打印机设定缶）文件名打开CD1新时代设计咨询有限公司.jww退出支）还有最近打开过的4个文件名称。“退出”：退出文件。编辑菜单（如右图），其中的许多命令都在以前的章节里面讲过。“块化”：将已选 择的图形形成图块。“块解除”：将图块解除成为单独的图形表示菜单里面含有“图标栏”、“状态栏”和“恢复初级栏”。点击“图标栏”后，会弹出工具条表示对话框。其中包含所有的工具条。如果勾选“回初始状态”，即回到系统默认的状态。作图菜单里面含有许多作图命令，这些在以 前的章节里面都重点介绍过了，这里就不再 讲述了。设定菜单里面，含有许多jww作图环境的设 定。“轴角栅格间距”可以对轴线角度、网 络栅格、栅格间距进行设定。“栅格基准点”可以对栅格的基准点进行设 定。“属性取得”：取得图形的属性，包括图层、线色、线种等。“层非表示化”：隐藏该图层，但当前层无法 隐藏。“角度取得”：小三角后面还有选项，可以按 不同的类型取得角度。“长度取得”：和“角度取得”一样,liiiiiiiiiiil可以按不同的类型取得长度。“线属性”：可以对线的属性进行设定。“层组”：对层、组进行设定。“画面倍率文字表示”对画面的显示倍率和文字表示形式进行设定。“读取比例”：对画面的显示比例进行设定。“图幅”：设定图面的打印范围大小。“尺寸设定”：对尺寸的表示方法进行设定。“环境设定文件”：对环境文件进行设定，其中由“读取”“输出”和“编辑”三个部 分组成。“基本设定”：对作图环境进行设定，点选后会弹出基本设定对话框。其中包含“一般（1）”“一般（2）”“颜色画面”“线种”“文字”“AUTO”“键盘设置”“DXF”等8 个页面。图为“一般（1）”页面。“外部编辑”后面的路径为第三方软件的路径，图中是用于对文字进行编辑的软件。而其他的设定都比较简单，读者可以自己多试儿次，就能明白其不同的效果。Illlllllllllllllllllllllllllllllllllllllllllllllllllllllllllll
