工程竣工图竣工图章样式及要求.doc

工程竣工图、竣工图章样式及要求
一、工程竣工图章结构:
80
竣 工 图
15
50
施工单位

7
编制人

审核人

7
技术负责人

编制日期

7
监理单位

7
总 监

现场监理

7
20 20 20 20

二、竣工图章相关规定:
1、竣工图章的内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
2、竣工图章尺寸：50mm×80 mm。
3、竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
4、利用施工图改绘竣工图，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。

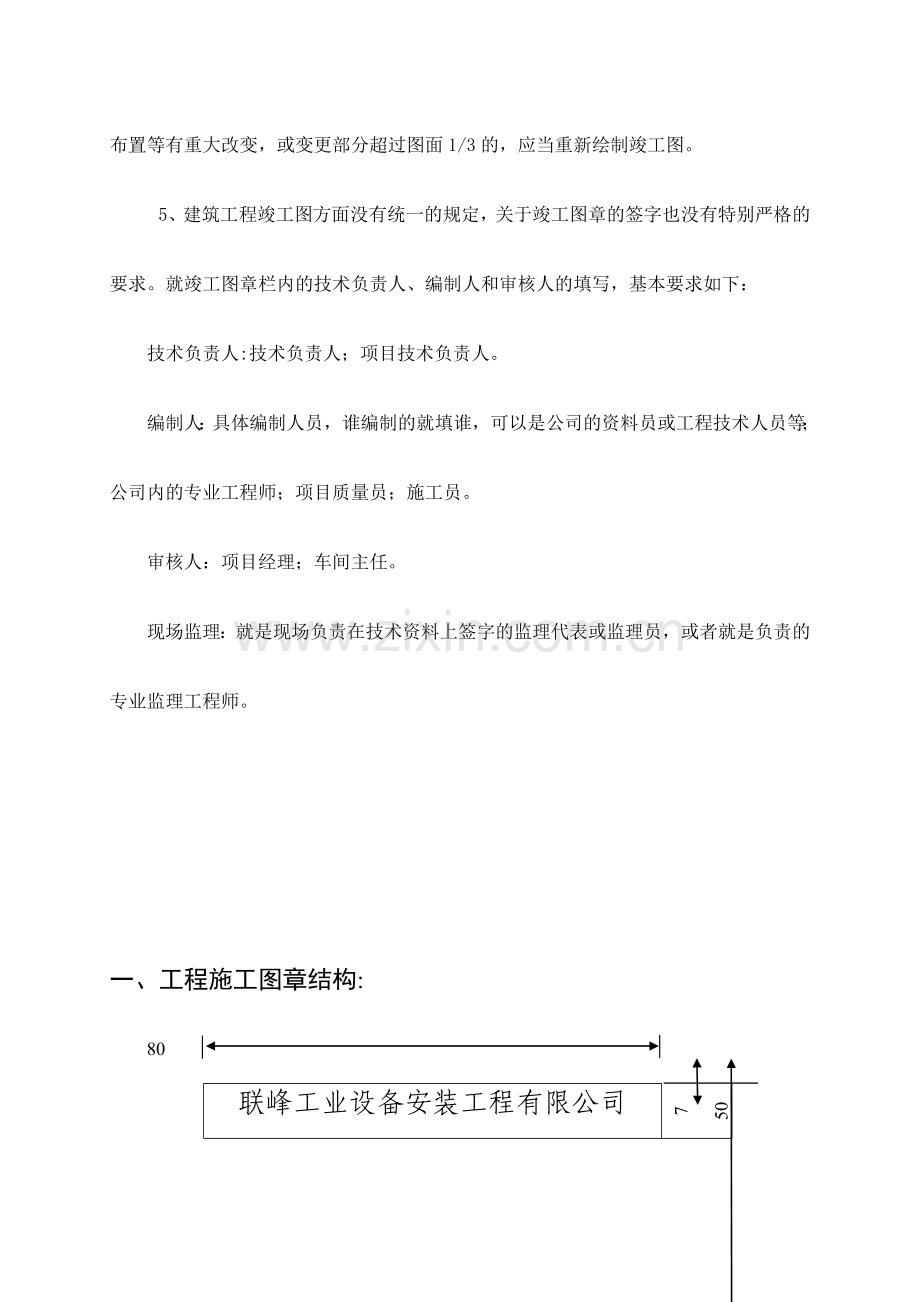

5、建筑工程竣工图方面没有统一的规定，关于竣工图章的签字也没有特别严格的要求。就竣工图章栏内的技术负责人、编制人和审核人的填写，基本要求如下：
技术负责人:技术负责人；项目技术负责人。
编制人：具体编制人员，谁编制的就填谁，可以是公司的资料员或工程技术人员等；公司内的专业工程师；项目质量员；施工员。
审核人：项目经理；车间主任。
现场监理：就是现场负责在技术资料上签字的监理代表或监理员，或者就是负责的专业监理工程师。

一、工程施工图章结构:
80
联峰工业设备安装工程有限公司
7
50
施 工 图
15
制图人

7
审核人

7
工程负责人

7
年 月 日
7
20 20 20 20

二、施工图章相关规定:
1、施工图章的内容应包括：联峰工程设备安装工程有限公司、“施工图”字样、制图人、审核人、工程负责人、日期。
2、竣工图章尺寸：50mm×80 mm。
3、竣工图章应使用不易褪色的蓝印泥，应盖在图标栏上方空白处。
4、制图人：具体制图人员，谁制图的就填谁。可以是公司的工程技术人员或车间技术人员等。
审核人：一般是条线技术负责人
工程负责人：一般是项目经理、项目主管、车间主任等
