人防孔洞修补方案
一、 编制说明及依据
此方案针对人防地下室部分消防水管套管未预埋,在人防墙上开洞，按人防验收要求,必须按规范要求进行修补处理。制定人防孔洞修补方案,主要依据：
《人民防空地下室设计规范》(GB50038-2005）
《建筑结构荷载规范》（GB50009—2012）
《混凝土结构设计规范》（GB50010—2010）
《地下工程防水技术规范》（GB50108—2008）
《汽车库、修车库、停车场设计防火规范》(GB50067-2014）
人防施工图纸、人防专项施工方案
二、工程概况
自行填写。
三、施工处理方法
1、用人工开凿，开凿宽度比预埋套管宽300mm，尽量不截断钢筋,如打断钢筋用同规格等级钢筋焊接补接。
2、清除洞口混凝土接合面残渣并用高压水冲刷干净。
3、埋设套管，并在墙中间位置设置抗力环，抗力环、套管与原钢筋焊接固定.
4、装模浇筑C40早强型混凝土，振捣密实。
5、拆模并养护混凝土.

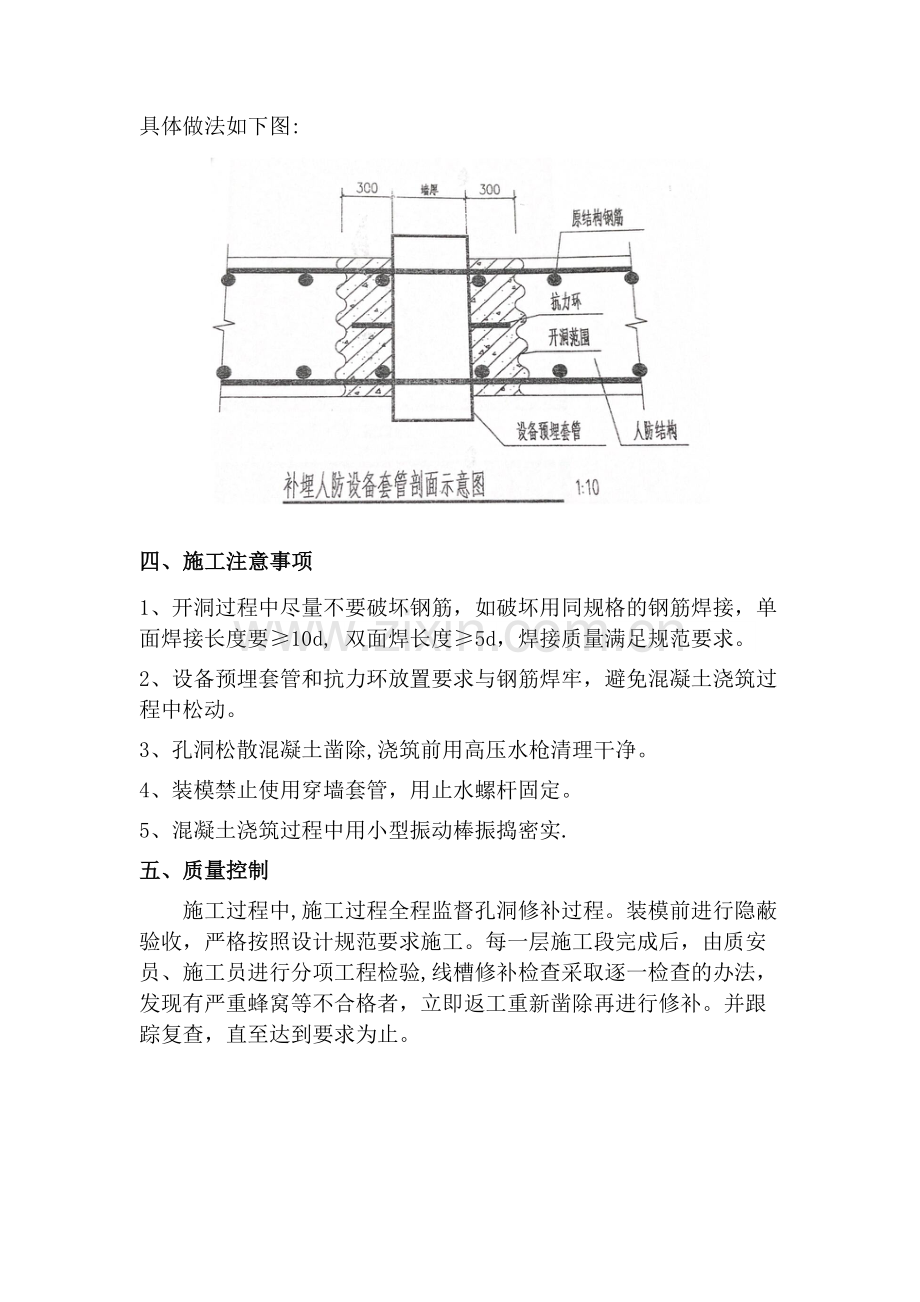

具体做法如下图:

四、施工注意事项
1、开洞过程中尽量不要破坏钢筋，如破坏用同规格的钢筋焊接，单面焊接长度要≥10d, 双面焊长度≥5d，焊接质量满足规范要求。
2、设备预埋套管和抗力环放置要求与钢筋焊牢，避免混凝土浇筑过程中松动。
3、孔洞松散混凝土凿除,浇筑前用高压水枪清理干净。
4、装模禁止使用穿墙套管，用止水螺杆固定。
5、混凝土浇筑过程中用小型振动棒振捣密实.
五、质量控制
施工过程中,施工过程全程监督孔洞修补过程。装模前进行隐蔽验收，严格按照设计规范要求施工。每一层施工段完成后，由质安员、施工员进行分项工程检验,线槽修补检查采取逐一检查的办法，发现有严重蜂窝等不合格者，立即返工重新凿除再进行修补。并跟踪复查，直至达到要求为止。
