Verilog HDL高级数字设计
实验报告

题目：“俄罗斯方块”FPGA实现

实验目的
通过此次项目，完成以下目的：
1） 熟悉Xilinx FPGA的架构及开发流程
2） 设计一个功能完整的系统，掌握FSM + Datapath的设计方法。
实验内容
1. 项目介绍
本项目主要在FPGA上实现了一个经典小游戏“俄罗斯方块”。本项目基本解决方案是，使用Xilinx Zynq系列开发板ZedBoard作为平台，实现主控模块，通过VGA接口来控制屏幕进行显示。
2. 系统框架

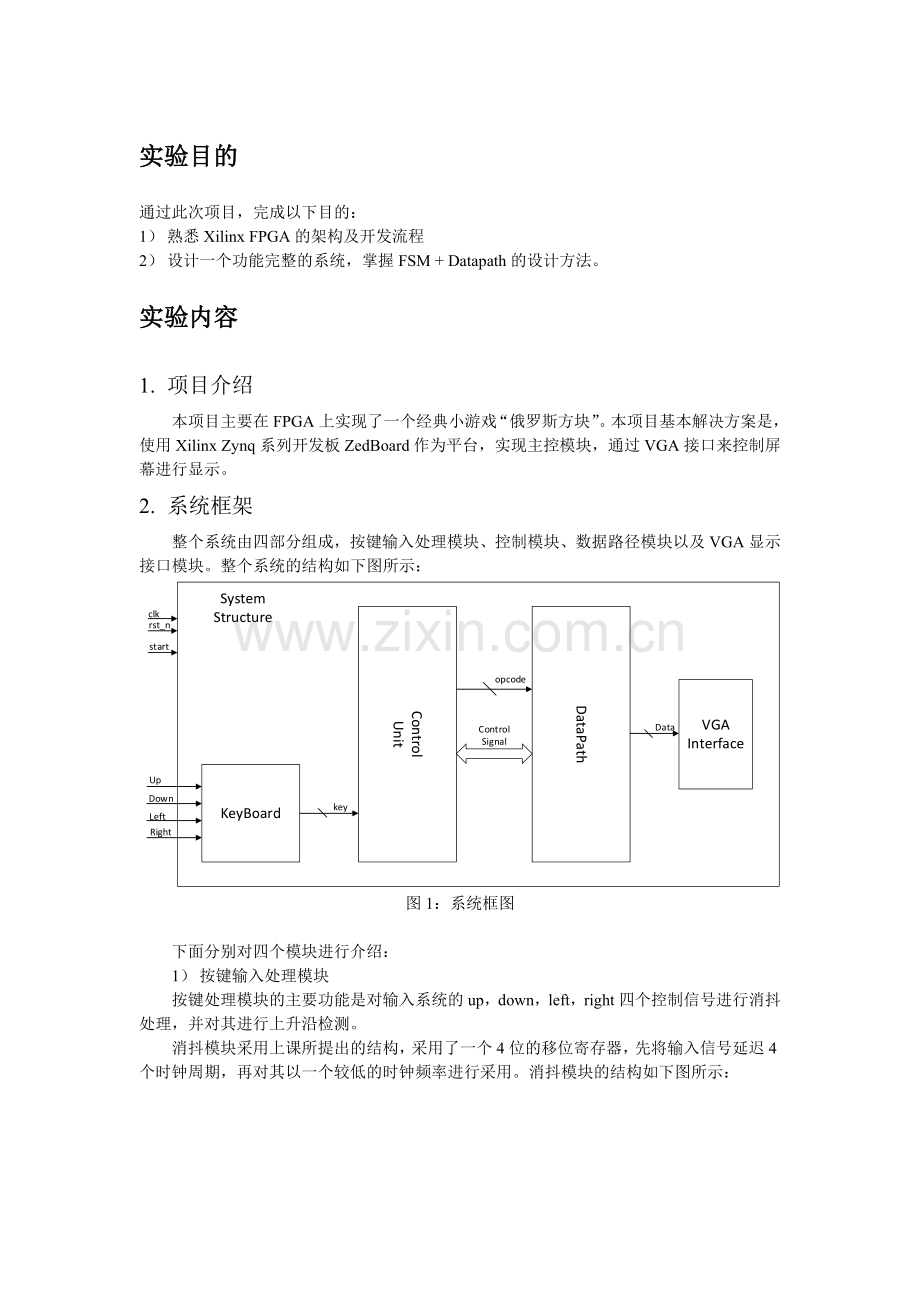

整个系统由四部分组成，按键输入处理模块、控制模块、数据路径模块以及VGA显示接口模块。整个系统的结构如下图所示：

图1：系统框图

下面分别对四个模块进行介绍：
1） 按键输入处理模块
按键处理模块的主要功能是对输入系统的up，down，left，right四个控制信号进行消抖处理，并对其进行上升沿检测。
消抖模块采用上课所提出的结构，采用了一个4位的移位寄存器，先将输入信号延迟4个时钟周期，再对其以一个较低的时钟频率进行采用。消抖模块的结构如下图所示：

图2：消抖模块结构示意图
为了简化控制系统，在本系统的设计过程中，不考虑长时间按键产生连按效果。因而，需要对按键进行上升沿检测。上升沿检测的基本实现方案是加入一组寄存器，对前一个的按键信号进行暂存，将暂存的值与当前值进行比较，当上一个值为0而当前值为1时，即认为其检测到了一个上升沿。

2） 控制模块
控制模块采用FSM的方式进行控制。在控制模块中，定义了10个状态：
S_idle：上电复位后进入的空状态，当start信号为1时进入S_new状态
S_new：用于产生新的俄罗斯方块。
S_hold：保持状态。在这个状态中进行计时，当时间到达一定间隔时，转到S_down状态；或者等待输入信号（up，down，left，right）时，转到S_down（按键为down）或者S_move（up，left，right）状态。
S_down：判断当前俄罗斯块能否下移一格。如果可以，则转到S_remove_1状态，如果不行，则转到S_shift状态。
S_move：判断当前俄罗斯块能够按照按键信号指定的指令进行移动，如果可以，则转到S_shift状态，如果不可以，则转到S_remove_1状态。
S_shift：更新俄罗斯方块的坐标信息。返回S_hold。
S_remove_1：更新整个屏幕的矩阵信息。转移到S_remove_2状态。
S_remove_2：判断是否可以消除，将可以消除的行消除，并将上面的行下移一行。重复此过程，直到没有可消除的行为止。跳转到S_isdie状态
S_isdie：判断是否游戏结束。如果结束，则跳转到S_stop状态。如果没有，则跳转到S_new状态，生成新的俄罗斯方块。
S_stop：清楚整个屏幕，并跳转到S_idle状态。

整个控制过程的ASMD图如下图所示：

图3： 控制模块ASMD图

3） 数据路径
数据路径模块主要功能是，根据控制模块给出的信号，对俄罗斯方块当前的逻辑状态进行判断，更新背景矩阵。具体如下：
方块：
方块分为非活动方块与活动方块。非活动方块为：（1）之前下落的方块；（2）下落后方块消除之后的结果。由背景矩阵表示。活动方块为当前下落中的方块，由活动方块坐标与方块类型表示（后简称方块）。
背景矩阵：
reg [9:0] R [23:0];
背景矩阵R是24行10列的寄存器组，负责保存非活动方块坐标，即R中任一位置，如方块存在，则该位置1，否则为0。
活动方块坐标：
output reg [4:0] n,
output reg [3:0] m,
n, m分别为当前活动方块的行、列指针，指向方块固定点位置。方块固定点为方块旋转时不变的格点，依据方块种类决定，下文方块模型中详述。
方块类型：
output reg [6:0] BLOCK,
BLOCK代表方块类型，由7位编码构成。

数据交换：
Datapath与其余模块的数据交换分为两部分：（1）与control_unit间的状态指令交互；（2）控制merge，间接实现对VGA的控制。

方块模型：
俄罗斯方块共有7中形状的方块（O,L,J,I,T,Z,S），每种方块有1-4种不同的旋转变形方式。为方便起见，将方块定位A-G，旋转编号为1-4，将方块编码成A_1-G_2的19种，如 下图：

图中，深色方块是该种方块的固定点。

图4： 方块模型示意图
方块运动：
产生：
方块产生由一个简单的伪随机过程决定。系统采用一个3位的计数器产生随机数，进入S_new，BLOCK的值被NEW_BLOCK覆盖，方块坐标n<=1;m<=5;同时，根据计数器，NEW_BLOCK的值刷新为A_1,B_1,…,G_1中的一种，作为下一次方块。

移动：
方块移动分为四种：旋转，下落，向左，向右，由键盘KEYBOARD=[UP, DOWN, LEFT, RIGHT]控制。移动分两步进行：（1）判断；（2）转换。
判断过程包含S_down,S_move。判断分两步：首先，判断变换后方块坐标是否合法，即变换后是否会造成方块越界。然后，判断变换后方块可能占据的新位置是否有背景矩阵方块存在。两步判断通过后返回成功信号，否则失败。因判断代码量较多，仅举一例说明：
判断D_1向右运动（MOVE_ABLE初值为0）：
if (m<=8)
if (!((R[n-1][m+1])|(R[n][m+1])|(R[n+1][m+1])|(R[n+2][m+1])))
MOVE_ABLE=1;
else MOVE_ABLE=0;
转换过程（S_shift）进行方块的移动或变形。根据KEYBOARD，移动时，改变方块坐标；变形时，方块按类别变换，如：A_1→A_1;B_1→B_2; B_2→B_3; B_4→B_1;

停止与消除：
方块停止与消除由两个状态完成：S_remove1,S_remove2。
前一状态中，根据BLOCK, n, m，将活动方块位置覆盖至R，变为非活动方块。
后一状态中，根据行满状态，进行行的消除与平移,具体如下：
显然，俄罗斯方块能影响的最大行数为4，因此，在REMOVE_2中，仅对R[n-1],R[n],R[n+1],R[n+2]四行依次进行处理。处理过程为：如果该行(k)满，则由k行开始，至1行结束，逐行向下平移，当前平移位置由计数器REMOVE_2_C控制，当前行消除截止由标志位SIG确认。
每行处理完后，将REMOVE_FINISH[3:0]中相应位置1，REMOVE_FINISH全1时，REMOVE_2完成。

死亡判定：
R中的0-3行位于屏幕上方，不进行显示，仅有新生成的方块坐标会进入这一区域。因而，当消除完成后，如R[3]不为空，游戏结束。

4） 显示部分
输出结果通过VGA接口接入显示屏显示。VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。
使用Verilog HDL语言对VGA进行控制一般只需控制行扫描信号、列扫描信号和红绿蓝三色信号输出即可。
VGA输出可分为四个模块：时钟分频模块、数据组织模块、接口控制模块和顶层模块。以下进行分块描述。
时钟模块分频模块对FPGA系统时钟进行分频。由于使用的显示屏参数为640*480*60Hz，其真实屏幕大小为800*525，因此所需时钟频率为800*525*60Hz=25.175MHz，可近似处理为25MHz。FPGA系统时钟为100M，因此将其四分频即可基本满足显示要求。
数据组织模块是将预备输出的数据组织为可以通过VGA接口控制的数据形式，本次设计中因接口已经协调，数据可不经过此模块进行组织，故可忽略该模块。
接口控制模块通过VGA接口对显示屏进行控制。VGA的扫描顺序是从左到右，从上到下。例如在640X480的显示模式下，从显示器的左上角开始往右扫描，直到640个像素扫完，再回到最左边，开始第二行的扫描，如此往复，到第480行扫完时即完成一帧图像的显示。这时又回到左上角，开始下一帧图像的扫描。如果每秒能完成60帧，则称屏幕刷新频率为60Hz。宏观上，一帧屏幕由480个行和640个列填充而成，而实际上，一帧屏幕除了显示区，还包含其他未显示部分，作为边框或者用来同步。具体而言，一个完整的行同步信号包含了左边框、显示区、右边框还有返回区四个部分，总共800个像素，其分配如下：

图5： VGA行扫描时序

同样的，一个完整的垂直同步信号也分为四个区域，总共525个像素，分配如下：

图6：VGA场扫描时序

模块通过组织输出行扫描信号、列扫描信号和三原色信号对显示屏实现控制。
实验结果
实验结果图如下：

图7：实验结果图
实验总结
1） 完成情况
本次项目我们完成了既定目标，即完成一个经典小游戏“俄罗斯方块”的核心功能。在本次实验过程中，我们通过采用分工合作的方式，通过对系统功能的分析，确定解决方案，完成了对一个系统自上而下的设计，并尝试采用控制单元+数据路径这样的方式来处理核心模块。
2） 不足与改进之处
由于时间仓促，加之对俄罗斯方块逻辑复杂度估计不足，到最后展示之前我们才完成了对核心模块的调试。因此，在用户界面上没有做过多的调整。另外，由于在进行模块划分时，一些接口没有事先定义好，导致在最后系统整合时，不得不进行修改与调整，由此而造成了一部分时间的浪费。
总的来说，通过这个项目，小组成员对于硬件设计“并行”的特点有了比较直接的认识，同时也在调试的过程中掌握了一些硬件调试常用的方法，也认识到了仿真的重要意义所在。另外就是关于团队协作方面的一个教训，在系统划分时要注意把接口定义好，以免造成不必要的代价。

实验代码
KeyBoard模块

`timescale 1ns / 1ps
module key(
input clk,
input rst_n,
input UP_KEY,
input LEFT_KEY,
input RIGHT_KEY,
input DOWN_KEY,
output reg rotate,
output reg left,
output reg right,
output reg down
);

reg [3:0] shift_up;
reg [3:0] shift_left;
reg [3:0] shift_right;
reg [3:0] shift_down;

always @(posedge clk or negedge rst_n)
begin
if (!rst_n)
shift_up <= 0;
else
shift_up <= {shift_up[2:0], UP_KEY};
end

always @(posedge clk or negedge rst_n)
begin
if (!rst_n)
shift_right <= 0;
else
shift_right <= {shift_right[2:0], RIGHT_KEY};
end

always @(posedge clk or negedge rst_n)
begin
if (!rst_n)
shift_left <= 0;
else
shift_left <= {shift_left[2:0], LEFT_KEY};
end

always @(posedge clk or negedge rst_n)
begin
if (!rst_n)
shift_down <= 0;
else
shift_down <= {shift_down[2:0], DOWN_KEY};
end

reg clk_div;
reg [7:0] clk_cnt;
always @ (posedge clk or negedge rst_n)
begin
if (!rst_n)
begin
clk_cnt <= 0;
clk_div <= 0;
end
else if (clk_cnt <= 8'd49)
begin
clk_cnt <= clk_cnt + 1;
clk_div <= clk_div;
end
else
begin
clk_cnt <= 0;
clk_div <= ~clk_div;
end
end

always @(posedge clk_div or negedge rst_n)
begin
if (!rst_n)
begin
rotate <= 0;
left <= 0;
right <= 0;
down <= 0;
end
else
begin
rotate <= shift_up[3];
left <= shift_left[3];
right <= shift_right[3];
down <= shift_down[3];
end
end

endmodule

控制模块程序
module game_control_unit (
input clk,
input rst_n,
input rotate,
input left,
input right,
input down,
input start,
output reg [3:0] opcode,
output reg gen_random,
output reg hold,
output reg shift,
output reg move_down,
output reg remove_1,
output reg remove_2,
output reg stop,
output reg move,
output reg isdie,
output reg auto_down,
input shift_finish,
input remove_2_finish,
input down_comp,
input move_comp,
input die
);

reg left_reg;
reg right_reg;
reg up_reg;
reg down_reg;

always @(posedge clk or negedge rst_n)
begin
if (!rst_n)
begin
left_reg <= 0;
right_reg <= 0;
up_reg <= 0;
down_reg <= 0;
end
else
begin
left_reg <= left;
right_reg <= right;
up_reg <= rotate;
down_reg <= down;
end
end

reg auto_down_reg;
always @ (posedge clk or negedge rst_n)
begin
if (!rst_n)
auto_down_reg <= 0;
else if (time_cnt == time_val)
auto_down_reg <= 1;
else
auto_down_reg <= 0;
end

always @ (posedge clk or negedge rst_n)
begin
if (!rst_n)
auto_down <= 0;
else
auto_down <= auto_down_reg;
end

parameter time_val = 26'd25000001;
reg [25:0] time_cnt;

localparam S_idle = 4'd0,
S_new = 4'd1,
S_hold = 4'd2,
S_move = 4'd3,
S_shift = 4'd4,
S_down = 4'd5,
S_remove_1 = 4'd6,
S_remove_2 = 4'd7,
S_isdie = 4'd8,
S_stop = 4'd9;

reg [3:0] state, next_state;

always @(posedge clk or negedge rst_n)
begin
if (!rst_n)
state <= S_idle;
else
state <= next_state;
end

always @ (posedge clk or negedge rst_n)
begin
if (!rst_n)
time_cnt <= 0;
else if (hold == 0 && time_cnt < time_val)
time_cnt <= time_cnt + 1;
else if (move_down == 1)
time_cnt <= 0;
else begin
time_cnt <= time_cnt;
end
end
always @ (posedge clk or negedge rst_n)
begin
if (!rst_n) opcode<=0;
else opcode<={right, left, down, rotate};
end

always @ (*)
begin
next_state = S_idle;
hold = 1;
gen_random = 0;
//opcode = 4'b0000;
shift = 0;
move_down = 0;
remove_1 = 0;
remove_2 = 0;
stop = 0;
move = 0;
isdie = 0;
case (state)
S_idle:
begin
if (start)
next_state = S_new;
else
next_state = S_idle;
end
S_new:
begin
gen_random = 1;
next_state = S_hold;
end
S_hold:
begin
hold = 0;
if (time_cnt == time_val)
begin
next_state = S_down;
end
else if ((down_reg == 0) && (down == 1))
begin
next_state = S_down;
end
else if ((left_reg == 0 && left == 1)|| ( right_reg == 0 && right == 1)||(up_reg == 0 && rotate == 1))
begin
next_state = S_move;
end
else
next_state = S_hold;
end
S_move:
begin
move = 1;
if (move_comp)
next_state = S_shift;
else
next_state = S_hold;
end
S_shift:
begin
shift = 1;
next_state = S_hold;
end
S_down:
begin
move_down = 1;
if (down_comp)
next_state = S_shift;
else
next_state = S_remove_1;
end
S_remove_1:
begin
remove_1 = 1;
next_state = S_remove_2;
end
S_remove_2:
begin
remove_2 = 1;
if (remove_2_finish)
next_state = S_isdie;
else
next_state = S_remove_2;
end
S_isdie:
begin
isdie = 1;
if (die == 1)
next_state = S_stop;
else
next_state = S_new;
end
S_stop:
begin
stop = 1;
next_state = S_idle;
end
default next_state = S_idle;
endcase
end

endmodule

数据路径
module Datapath_Unit #(
parameter A_1 = 7'b0001000,
B_1 = 7'b0011000,
B_2 = 7'b0010100,
B_3 = 7'b0010010,
B_4 = 7'b0010001,
C_1 = 7'b0101000,
C_2 = 7'b0100100,
C_3 = 7'b0100010,
C_4 = 7'b0100001,
D_1 = 7'b0111000,
D_2 = 7'b0110100,
E_1 = 7'b1001000,
E_2 = 7'b1000100,
E_3 = 7'b1000010,
E_4 = 7'b1000001,
F_1 = 7'b1011000,
F_2 = 7'b1010100,
G_1 = 7'b1101000,
G_2 = 7'b1100100
)(
output reg MOVE_ABLE,SHIFT_FINISH,DOWN_ABLE,DIE_TRUE,
output [239:0] M_OUT,
output reg [4:0] n,
output reg [3:0] m,
output reg [6:0] BLOCK,
//output reg REMOVE_1_FINISH,
output reg REMOVE_2_FINISH,
//output reg NEW_BLOCK,

input clk,rst_n,MOVE,DOWN,DIE,SHIFT,REMOVE_1,REMOVE_2,NEW,STOP,AUTODOWN,
input [3:0] KEYBOARD
);

reg [2:0] RAN;
reg [9:0] R [23:0];
reg [6:0] NEW_BLOCK;
reg [6:0] BLOCK_P;
reg [4:0] remove_cnt;
reg [3:0] REMOVE_2_S;
reg [3:0] REMOVE_FINISH;
reg [4:0] REMOVE_2_C;
reg SIG;

always @ (posedge clk or negedge rst_n)
begin
if (!rst_n)
RAN<=0;
else if (RAN==7) RAN<=1;
else RAN<=RAN+1;
end

// MOVE_ABLE signal
always @ (*)
begin
MOVE_ABLE = 0;
if (MOVE)
begin
if (KEYBOARD[0]) //UP
begin
// MOVE_ABLE=1;
case (BLOCK)
A_1: MOVE_ABLE=0;
B_1: if (m>=1)
begin if (!((R[n][m-1])|(R[n][m+1])|(R[n-1][m+1]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
B_2: if (n<=22)
begin if (!((R[n+1][m-1])|(R[n+1][m])|(R[n-1][m]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
B_3: if (m<=8)
begin if (!(R[n][m-1] | R[n][m+1] | R[n+1][m-1])) MOVE_ABLE=1; else MOVE_ABLE=0; end
B_4: begin if (!((R[n-1][m])|(R[n+1][m])|(R[n+1][m+1]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
C_1: if (m<=8)
begin if (!((R[n][m-1])|(R[n][m+1])|(R[n+1][m+1]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
C_2: begin if (!((R[n-1][m])|(R[n-1][m+1])|(R[n-1][m]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
C_3: if (m>=1)
begin if (!((R[n-1][m-1])|(R[n][m-1])|(R[n][m+1]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
C_4: if (n<=22)
begin if (!((R[n-1][m])|(R[n+1][m-1])|(R[n+1][m]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
D_1: if ((m>=1)&(m<=7))
begin if (!((R[n][m-1])|(R[n][m+1])|(R[n][m+2]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
D_2: if (n<=21)
begin if (!((R[n-1][m])|(R[n+1][m])|(R[n+2][m]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
E_1: if (n<=22)
begin if (!(R[n+1][m])) MOVE_ABLE=1; else MOVE_ABLE=0;end
E_2: if (m<=8)
begin if (!(R[n][m+1])) MOVE_ABLE=1; else MOVE_ABLE=0;end
E_3: begin if (!(R[n-1][m])) MOVE_ABLE=1; else MOVE_ABLE=0;end
E_4: if (m>=1)
begin if (!(R[n][m-1])) MOVE_ABLE=1; else MOVE_ABLE=0;end
F_1: if (m>=1)
begin if (!((R[n-1][m-1])|(R[n-1][m]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
F_2: if (n<=22)
begin if (!((R[n-1][m+1])|(R[n+1][m]))) MOVE_ABLE=1; else MOVE_ABLE=0;end
G_1: if (m>=1)
