义兴寨金矿安全避险六大系统方案设计模板.doc

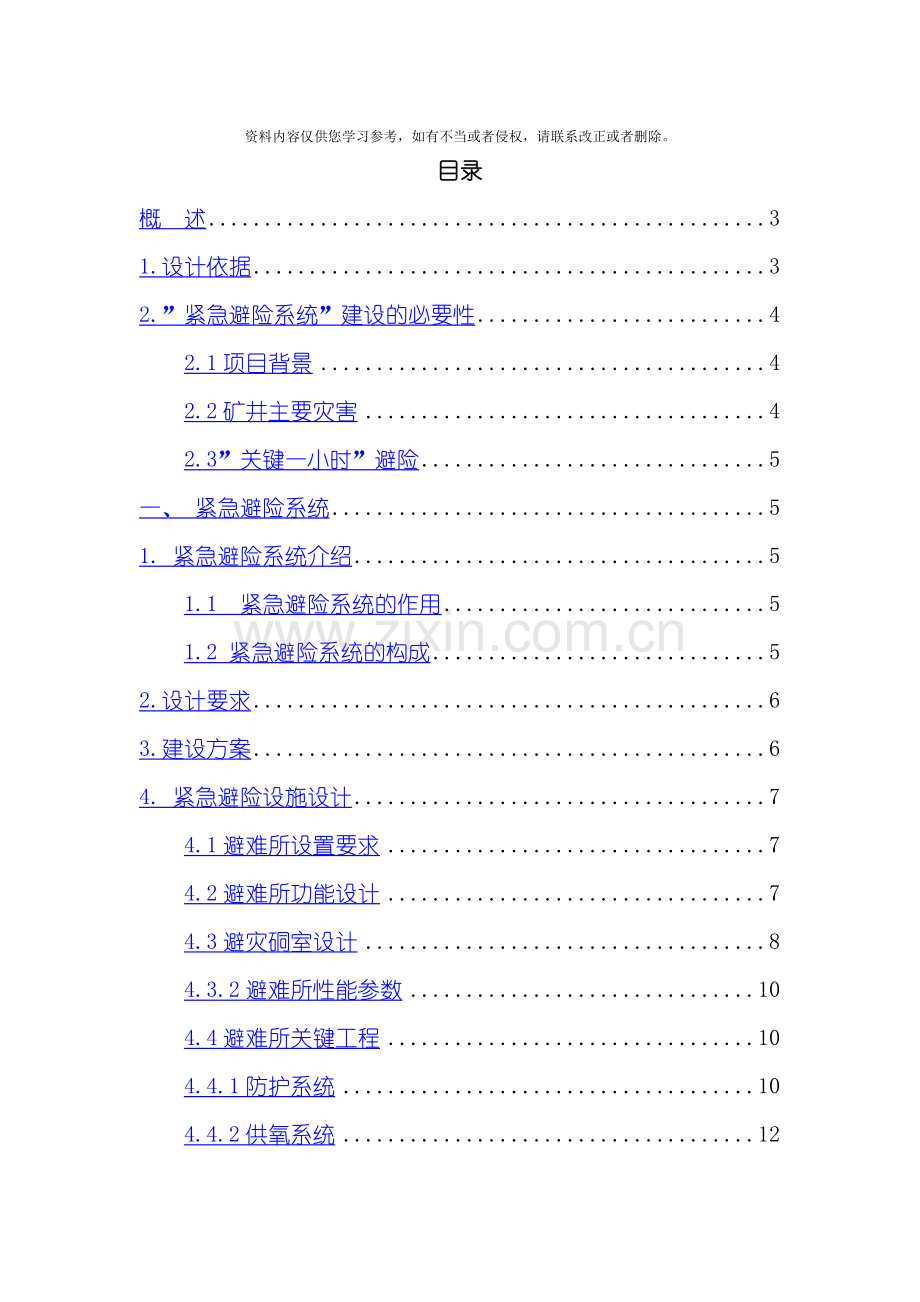

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。龙岩龙安安全科技有限公司厦门一体网智能科技开发有限公司.com/ 11月1日 安全避险”六大系统” 方案设计目录概 述31.设计依据32.”紧急避险系统”建设的必要性42.1项目背景42.2矿井主要灾害42.3”关键一小时”避险5一、 紧急避险系统51. 紧急避险系统介绍51.1 紧急避险系统的作用51.2 紧急避险系统的构成52.设计要求63.建设方案64. 紧急避险设施设计74.1避难所设置要求74.2避难所功能设计74.3避灾硐室设计84.3.2避难所性能参数104.4避难所关键工程104.4.1防护系统104.4.2供氧系统124.4.3空气净化系统134.4.4生存空间安全参数监测系统144.4.5排泄物处理系统154.4.6供电系统154.4.7心理救援功能154.4.8其它设备及生活物资配备164.4.9避灾硐室设施、 设备及生活物资配备表165.逃生路线设计18二、 压风自救系统191.系统建设要求192.系统布点203.压风自救器203.1 压风自救器功能203.2性能参数203.3技术参数213.4系统设施、 设备清单21三、 供水施救系统211.系统建设要求222.系统布点222.2系统设施、 设备清单22四、 工程预算23五、 售后服务231.系统培训232.售后服务承诺243.售后服务形式243.1 电话咨询及追踪服务243.2 现场响应243.3 合约服务244.设备扩容245.软件升级25六、 维护与管理25附图: 1.830、 710中段图紧急避险系统设计图2.830、 710中段避灾硐室设计3.830、 710中段压风自救系统和供水施救系统图概述中国矿产资源丰富, 然而由于历史原因和现实因素, 矿难时有发生, 严重威胁着矿井安全生产。先进科学技术的普及应用无疑是降低遇险人员伤亡率的有效途径, 而建设安全避险”六大系统”则成为从根本上提升非煤地下矿山安全保障能力的有效措施之一。安全避险”六大系统”即: (1) 经过建立健全监测监控系统, 实现对井下CO浓度、 温度、 风速的动态监控, 完善紧急情况下及时断电撤人制度, 为矿井安全管理和避险救援提供决策、 调度和指挥依据; (2) 建立健全人员定位系统, 实现对入井人员的动态管理, 准确掌握各个区域作业人员的情况, 加强对人员的安全管理和及时有效避险; (3) 建立救生舱、 避灾硐室等紧急避险系统, 实现井下灾害突发紧急情况下的安全避险, 为井下作业人员提供应急的生存空间; (4) 经过完善压风自救系统, 确保在井下发生灾变时, 现场作业人员有充分的氧气供应, 防止发生窒息事故; (5) 经过完善供水施救系统, 在灾害发生后为井下作业人员提供清洁水源或必要的营养液; 经过完善通信联络系统, 实现井上下和各个作业地点通信联络, 为防灾抗灾和快速抢险救灾提供准确的信息。1.设计依据依据国务院关于进一步加强企业安全生产工作的通知国发 23号文关于”强制推行先进适用的技术装备。煤矿、 非煤矿山要制定和实施生产技术装备标准, 安装监测监控系统、 井下人员定位系统、 紧急避险系统、 压风自救系统、 供水施救系统和通信联络系统等技术装备”的要求, 为确保安全生产、 充分保障职工人身安全, 国家安全监管总局组织制定了金属非金属地下矿山安全避险”六大系统”安装使用和监督检查暂行规定。为贯彻落实国家安监总局关于建设完善金属非金属地下矿山安全避险”六大系统”的通知( 安监总管一 168号) 精神, 为保证矿业持续、 稳定、 健康发展, 加快安全避险”六大系统”建设步伐, 根据国家安全生产监督管理总局安全避险”六大系统”的建设规范的相关要求, 做方案设计。2.”紧急避险系统”建设的必要性2.1项目背景作为能源消费大国, 能源大量开采换来的是频繁的灾难, 中国是全球第一矿难大国, 煤炭在能源生产的大格局中占有绝正确比重, 达到了近70%。但在这么高的比重下, 居高不下的矿难让人触目惊心。中国的煤炭产量占世界煤炭产量的1/3, 而中国矿井矿难死亡人数占世界矿井事故死亡人数的4/5。世界上发生的20起导致死亡人数最多的矿井灾难中, 有8起发生在中国。 全世界产煤约50亿吨, 死亡人数8000人左右, 中国煤炭产量16.6亿吨占33.1%, 而死亡人数达6434人占80.4%; , 中国煤炭产量17亿吨, 占世界的34%, 死亡人数达6027人, 占世界矿难死亡人数的80%。近几年矿难伤亡有所减少, 但在全球所占比例依然最高。各类矿难事故时有发生, 矿山应急救援装备的现代化亟待解决。矿井突出动力灾害存在破坏力大、 事故原因复杂和易引起继发性事故等特点, 使得矿难发生后外界无法及时展开被动式救援, 而事故所带来的中毒、 窒息、 溺水等构成危及生命的”头号杀手”。在灾变发生后, 井下人员无任何避险设施, 被动的等待救援, 而被动式救援是”没有办法的办法”, 往往是不计成本地进行。由于重大灾害发生之后需要对遇险人员及时抢救, 潜在的次生灾害, 给外界的抢险救灾又埋下了安全事故隐患。从事故的发生和应急救援的过程分析, 显明矿山井下避险设施和自救设备的研究, 在中国仍旧是非常薄弱, 现实的需要也是非常迫切。2.2矿井主要灾害a. 矿井水灾b. 矿井火灾c. 顶板灾害d. 中毒窒息2.3”关键一小时”避险如何在”关键一小时”内逃离灾区或躲避在安全区域是最终决定矿工生死存亡的关键问题。当前, 中国矿井型大、 井筒深、 运距长, 一般都有多个采区, 采区走向较长, 采矿工作面又较宽, 当安全事故发生时, 这些都给人员撤离带来一定的困难。虽然在矿井里有隔离式自救器(中国矿山普遍使用的自主救生装备), 但其最大供氧时间为40分钟,一旦安全事故发生, 要在短短的40分钟内逃离险区、 安全升井,困难是很大的, 而且发生爆炸后运输系统遭到破坏,绞车无法运转,人员需徒步升井更是困难, 佩带自救器后,40分钟的时间在水平巷道只能行走 m,而在倾斜巷道中(如沿井筒升井)则更少。因此, 在发生灾变后仅凭自救器逃生困难。为了矿山井下安全生产的需要, 必须在作业面附近建设安全的避灾硐室和移动救生舱, 用于井下发生灾变时为遇险人员提供一个安全避险的密闭空间。它能够抵御一定的外力冲击, 隔绝高温、 水、 火、 毒气、 烟雾的入侵; 提供了人员生存必须的氧气、 水、 食物、 急救药品, 配备废气处理等设施。一、 紧急避险系统1.紧急避险系统介绍1.1紧急避险系统的作用紧急避险设施是指在井下发生火灾、 水灾、 爆炸、 突出等灾害事故时, 在逃生路径被阻和逃生不能的情况下, 为无法及时撤离的遇险( 幸存) 人员提供一个安全的密闭空间, 紧急避险系统对外能够抵御高温、 烟气、 水的侵入, 隔绝有毒有害气体, 对内提供氧气、 食物、 水、 急救药品、 废气处理等生存基本条件, 为应急救援创造条件、 赢得时间。紧急避险系统是突发紧急情况井下人员无法逃脱时的最后保护方式, 为被困矿工提供维持生命环境, 使其与救援人员联络获得逃生方式, 或等待救护队到达, 提高获救的成功率。1.2紧急避险系统的构成井下紧急避险系统是在井下发生紧急情况下, 为遇险人员安全避险提供生命保障的设施、 设备、 措施组成的有机整体。紧急避险系统建设包括为入井人员提供自救器、 建设井下紧急避险设施( 主要包括避难所、 移动式救生舱) 、 合理设置避灾路线、 科学制定应急预案等。2.设计要求紧急避险设施主要包括避灾硐室和可移动式救生舱。根据规范要求, 紧急避险设施的设置应遵守以下要求: 水文地质条件中等及复杂或有透水风险的地下矿山, 应至少在最低生产中段设置紧急避险设施; 生产中段在地面最低安全出口以下垂直距离超过300m的矿山, 应在最低生产中段设置紧急避险设施; 距中段安全出口实际距离超过 m的生产中段, 应设置紧急避险设施。避难所设置在井底车场、 水平大巷、 采区( 盘区) 避灾路线上, 服务于整个矿井、 水平或采区, 服务年限不低于5年。具有服务年限久, 避灾人数多的特点。采掘工作面因容易受到开采的影响不适宜建硐室, 可选用移动式救生舱, 救生舱为钢结构设备不受采动影响, 并能随着工作面的推进而前移, 具有很好的灵活性。设计额定避险人数8人20人, 额定防护时间不小于96小时。3.建设方案义兴寨矿区水文地质中等, 生产中段在地面最低安全出口以下垂直距离超过300m的矿山, 应在最低生产中段设置紧急避险设施; 综合考虑建设要求和矿井下避险要求, 决定在井下830、 710生产中段中段设置紧急避险设施。紧急避险设施有避灾硐室和救生舱两种方案, 考虑到830、 710中段采场及作业人员多, 中段生产服务年限在5年以上, 选择建设避灾硐室。注: 避灾硐室掘进工程(包括支护、 混凝土工程)由乙方设计, 甲方施工。打孔、 布线、 穿管由甲方提供人工, 在乙方指导下甲方施工, 我方选派项目经理现场指导施工。其它由乙方设计、 施工、 安装、 调试。4.紧急避险设施设计4.1避难所设置要求根据金属非金属地下矿山紧急避险系统建设规范规定, 避灾硐室设置应符合以下要求: 1、 紧急避险设施的设置应满足本中段最多同时作业人员避灾需要, 单个避灾硐室的额定人数不大于100人。2、 紧急避险设施应设置在围岩稳固、 支护良好、 靠近人员相对集中的地方, 高于巷道底板0.2m以上, 前后20m范围内应采用非可燃性材料支护。3、 矿山井下压风自救系统、 供水施救系统、 通信联络系统、 供电系统的管道、 线缆以及监测监控系统的视频监控设备应接入避灾硐室内, 各种管线在接入避灾硐室时应采取密封等防护措施。4、 避灾硐室净高应不低于2m, 长度、 深度根据同时避灾最多人数以及避灾硐室内配置的各种装备来确定, 每人应有不低于1.0m的有效使用面积。5、 避灾硐室进出口应有两道隔离门, 隔离门应向外开启。6、 避灾硐室内应具备对有毒有害气体的处理能力, 室内环境参数应满足人员生存要求。7、 避灾硐室内的配备应包括: ( 1) 不少于额定人数的自救器; ( 2) CO、 CO2、 O2、 温度、 湿度和大气压的检测报警装置; ( 3) 额定使用时间不少于96h的备用电源; ( 4) 额定人数生存不低于96h所需要的食品和饮用水; ( 5) 逃生用矿灯, 数量不少于额定人数; ( 6) 空气净化及制氧或供氧装置; ( 7) 急救箱、 工具箱、 人体排泄物收集处理装置等设施设备。4.2避难所功能设计避难所设计年限为5年以上, 设置在岩石坚硬稳固的地方, 服务于整个生产中段。具备耐压、 抗冲击、 防火、 防毒、 防透水功能。内设过渡室、 生存室、 医疗室、 设备室, 并配备满足人员生存96小时所需要的饮水、 食品; 供氧系统、 压风自救系统、 通讯系统、 照明电力系统、 温压调控系统、 空气净化系统、 压风喷淋系统、 环境参数监测系统、 排泄物处理系统、 急救药品和照明设备, 以及直通地面调度室的电话, 安装供风、 供水管路并设置阀门。图避难所设计效果4.3避灾硐室设计考虑到作业人员变化及满足矿井生产规模的需要, 830、 710中段避灾硐室额定避灾人数按60人进行建造。根据中段作业人数, 确定避险硐室额定人数为60人。按照规定, 每人应有不低于1.0的有效使用面积, 则人员占有面积为: 601.0=60。设备设施占地总面积为25。硐室面积为: 60+25=85。则避灾硐室设计尺寸长30米, 宽3.5米, 高4米, 为拱形硐室, 有效空间达80。每个避灾硐室有两个出入口, 每个出口均设置两道密闭门, 避灾硐室入口段长度为4m, 倾斜坡度为15, 以保证避灾硐室高于中段巷道巷道底板1m, 如图: 图避难所入口/过渡室/生存室剖面图避灾硐室内从功能上可分为三个区域, 过渡室、 生存室、 功能区, 过渡室用于隔绝外界水、 火、 毒气、 烟雾进入生存室; 生存室为人员避灾休息区, 设有休息座椅和卫生间; 功能区安装生命维护系统, 保证避难所安全运行, 还设有伤员救护站。图硐室平面布局4.3.1施工须知A. 避灾硐室掘进工程(包括支护、 混凝土工程)由我公司设计, 甲方施工。打孔、 布线、 穿管由甲方提供人工, 我公司选派项目经理负责指导下甲方施工和系统安装、 调试。B. 接入避灾硐室的矿井压风、 供水、 监测监控、 人员定位、 通讯和供电系统的各种管线由甲方负责安装到位。4.3.2避难所性能参数A. 防护性能: 耐压、 抗冲击、 防火、 防毒、 隔热。B. 生存环境参数监测系统: 能够对过渡室内的CO、 O2进行监测, 能够对室内外CO、 CO2、 CH4、 O2、 温度、 湿度、 大气压强进行监测, 并有自动报警提醒功能。C. 氧气系统: 配备压风自救供氧系统和医用氧中心供氧系统, 保持氧气含量在18.5%23.0%之间。D. 有毒有害气体处理: 保持环境CO小于24PPM, CO2小于1%, CH4小于1%。E. 温、 湿度控制: 保持环境温度35度, 湿度小于85%。F. 生命物资储备: 配备不少于5000千焦/天人的发热量食品, 不少于1.5升/天人的饮用水。G. 应急物资储备: 不少于额定人数的防护时间不低于45分钟的自救器和医疗药品、 逃生用矿灯、 工具箱、 直通地面调度电话、 排泄物处理设施。H. 电力系统: 96小时UPS不间断供电。I. 额定避险人数: 60人。J. 额定防护时间: 96小时。4.4避难所关键工程4.4.1防护系统避难所防护系统在整个施工中是最为重要的, 它将隔离外界有害环境, 给予安全的避灾环境, 这就要求舱门具有有良好的密闭性能, 并能承受住一定的水压。为保证其结构稳定性, 需进行周密计算设计。避难所整体提高100公分, 水密门和墙体按承受大气压1.0MPa设计和施工。根据采矿工程设计手册中第十二章安全设施硐室关于防水闸门硐室墙体长度计算设计。设计方案如下:B闸门墙体前、 后巷道净宽, m; A凸缘基座支撑面与硐室中心线夹角, 一般取a=200300;fcc素混凝土的轴心抗压强度设计值, 采用混凝土结构设计规范( GBJ10-89) 中规定的混凝土强度设计值fc值乘以系数0.95确定, N/mm2; 取值参照表1-1r0结构的重要性系数, 取1.1; rt作用的分项系数, 取1.3; rd结构系数取, 取1.201.75, 硐室净断面大时取最大; P防水闸门硐室设计承受的水压, N/mm2; H闸门墙体前、 后巷道净高, m; L闸门墙体长度, m宜用于承受的水压不大于1.6Mpa的防水闸门硐室本次方案设计舱门能承受1.0Mpa的水压, 选用C30强度混凝土作墙体灌浆。墙体净高为3米, 墙体净宽为3米, 计算闸门墙体长度L。根据公式: 计算墙体长度L扩展至0.5m, 掏槽深0.5m。硐室顶板完整, 混凝土支护, 混凝土支护厚度为300mm, 强度不低于C30。A. 水密门设计水密门采用船级社认证钢板, 自主专利设计快开闭式水密门能承受1.0Mpa, 直径为一米。设计、 制造参照了船舶行业CB547耐压水密圆门和国军标GJB3190舰船用门通用规范的相关标准, 并经过了船级社一级检验师检测。检验结论: 水密性: 在水压01.3Mpa时未见渗漏; 强度: 在加压、 卸压过程中门盖、 门框未发生塑性变形; 焊缝: 经外观和超声波探伤检测合格。 经试验表明, 其制造精度、 结构强度和刚度等性能指标达到或超过参照标准要求, 承压指标满足1.0Mpa的设计要求。根据实验数据我们对水密门( 一种采用凹凸面相嵌密封的铰链式防护门) 申请专利保护( 专利号: 10156459.2) 。同时我们对避难所技术( 一种双重防护结构的固定式避难所) 申请专利保护( 专利号: 10162268.7) 。4.4.2供氧系统医学研究当空气中氧含量降为10%11%时, 人则呈现醉态, 会逐渐失去理智。当空气中氧含量降低到8%10%以下时, 人便失去知觉。当氧含量为6%时, 人则产生抽搐、 停止呼吸, 几分钟便可死亡。这些呼吸生理参数都说明了低浓度氧的严重危害, 也说明了居留于地下避灾硐室中必须有正常的通风或设置补氧装置。为了维持人的生命, 硐室中氧含量的最低标准不应低于18.5%23%。而氧含量的危险限度为17%。为保证人员安全的避险, 需要时刻给以足够的氧气, 正常情况下经过井上压缩空气( 压风自救) 供给新鲜空气, 避难所能够无限得到外部供氧; 若在供风管道受阻断时, 避难所内有限空气将不能长时间维持避灾人员的呼吸, 为此供氧系统将及时启用供给氧气。供氧系统由36瓶40L医用氧气瓶、 汇流排、 呼吸口鼻罩组成。供氧系统: 采用双组气瓶, 每组18瓶, 双路控制, 一组使用, 另一组备用, 人员使用椅子上方的氧气呼吸口鼻罩进行吸氧; 当一组的氧气压力使用到低于设定的值时, 由人工切换到另一组, 系统能够连续供氧。n 氧站系统主要技术参数: 氧站出口流量20M3h输出压力0.4Mpa(可调)n 供氧系统配置: 供氧管道: 本工程供氧总管道采用14X1不锈钢管, 进入氧气终端采用8X1不锈钢管。管道连接: 采用球头帽加扩管的金属密封, 焊接采用钎焊焊接、 系统采用金属密封。要保证系统的气密性。其它配件: 截止阀、 减压阀、 快速接咀都采用符合国家标准的不锈钢材料。氧气瓶15MPa减压: 经过高压减压和中压减压二道减压, 实现低气压在氧气终端供人体呼吸。氧气终端采用自封式快速插座, 每个终端流量不10L/mim。氧气终端设置: 共60个, 分别布置在休息椅上方, 分布见附图设备带面板采用优质铝合金喷塑, 豪华型, 设备带宽度为19.1cm, 厚度为6.7cm。4.4.3空气净化系统避难所除了要考虑供氧的问题, 需要解决空气净化、 降温除湿等问题, 当空气中二氧化碳达到3%时, 人员就会丧失活动能力。在密闭空间内,人体要消化食物,就会产生各种异味、 臭味,排出的气体一旦积聚到相当程度并弥漫开来,都会引起人体不适。空气净化装置由特定的化学药品封装在不锈钢柜制成的反应堆。将经过特别配比制成的药盘,组装在独立的专用箱内。废气经下部孔口进入箱体,经药盘反应后,由上部孔口排出。在二氧化碳达到最高极限浓度时,必须打开氧气再生装置。根据人均供风量不低于0.3m3/min, 我们在反应堆前端安装管道式风机, 风量为1600m3/h, 并配备风量调节开关, 以确保反应速度。装置能够产生氧气供给呼吸, 同时还能吸收空气中二氧化碳, 并去除空中的异味, 反应堆起到空气净化和内部供氧双重功能。反应堆在反应过程中会吸收大量的水分, 对避难所起到除湿作用。反应产生的热量和因人体呼吸升温的空气都将送入地热冷凝装置, 地热冷凝装置是由数根U型冷凝管深埋地底组成, 热空气通入冷凝管流出后温度将降至20-24度, 保证了避难所温度低于30以下。根据实验数据我们对空气净化装置申请专利保护( 专利号: 20555483.9、 20555473.5) 4.4.4生存空间安全参数监测系统生存空间安全参数监测系统是由黑匣子( 集成温度、 湿度、 氧气浓度、 大气压强、 一氧化碳和二氧化碳浓度传感器于一体的信号采集设备) 、 监控系统和LED显示器组成。它将记录避难所实时情景, 包括视频、 音频以及环境监测数据的采集。并在LED显示屏上显示这些数据, 同时经过光纤传输到井上调度中心。地面应急救援人员能够实时了解到避难所内人员状况, 为地面救援提供了第一手现场资料。图生存空间安全参数监测系统原理图为了防止避难所缺氧后供氧系统不能及时打开, 而发生窒息中毒事件, 我们设计的生存空间安全参数监测系统, 能准确检测空气中氧气、 一氧化碳和二氧化碳的浓度, 当检测到氧气浓度下降到17%以下, 系统发出报警, 提示相关人员加大避难所的供风量, 或者启动相应的供氧系统以提升氧气浓度。当检测到一氧化碳浓度超过0.0024%、 二氧化碳浓度超过1%以上时, 提示加大空气净化装置的进风量, 以降低一氧化碳和二氧化碳含量, 确保避险人员的生命安全。4.4.5排泄物处理系统为解决人体生理排泄问题, 在避灾硐室的一端设置一面积2.4m( 同时供2人使用) 的卫生间, 卫生间采用当前国内先进的磁力密封防臭节水厕所, 其特点: 0.8升有水压或无水压水冲刷都能将粪便冲离便器进入下水道, 下水道内的其它污水将粪便冲走, 水流无阻力, 自清洗能力强, 无腐物沉积。所有的废物将经过三级化粪池发酵,废物经过逐级处理有利于废物的排放, 最终经过排污泵将化粪池的废物排至避难所外水沟,进入矿区污水处理系统。4.4.6供电系统避难所内各系统需要稳定的供电, 我们与UPS电池厂家合作研究, 制定一套超长时间连续供电方案, 在井下供电系统破坏后, 独立供给安全参数监测系统设备和应急灯供电96小时, 保证了避难所内各类数据的采集和传输, 各电气设备均达国家安全标准。4.4.7心理救援功能考虑到发生灾变时人员的恐惧、 失望、 不安等心理压力,我们在设计室内涂层颜色时, 休息座椅、 天花板、 四周墙壁都做了特别的研究。休息座椅选用银色, 五座连体, 在人员疲倦时能够躺着休息; 室内照明选用节能灯, 能达到很好的照明强度; 硐室顶部喷绘蓝天白云色营造一个使人安心的、 明亮的、 稳定的、 干净的避灾环境。考虑”精神救援”方面我们能够经过工控主机来播放音乐, 并能够经过光纤网络收看节目, 配备直通地面调度电话, 能够第一时间和地面取得联系, 保证救援的及时准确的同时, 让所困人员能够和家人语音和视频联络。4.4.8其它设备及生活物资配备硐室内按额定避灾人数配备食品、 饮用水、 自救器、 急救箱、 照明设施、 工具箱、 灭火器等辅助设施。配备的食品发热量不少于5000kJ/d人, 饮用水不少于1.5L/d人。配备隔绝式自救器, 有效防护时间应不低于45min。4.4.9避灾硐室设施、 设备及生活物资配备表序号设备名称规格型号单位数量备注1防护系统1.0Mpa套11水密门1000套22气密门700*1500套22供氧系统LAGY01套260人96小时供氧1高压氧气瓶15Mpa40L瓶362氧气控制柜套13氧气呼吸终端个604氧气呼吸面罩个603压风供氧系统LAYF01套21压风自救器LAYF-03套22喷淋开关套23减压调流装置套24气幕套24化学制氧与空气净化系统LAJH01套11化学制氧反应柜套12空气净化反应柜套13制氧药剂批160人96小时药量4净化药剂批160人96小时药量5温压调控系统LAWK01套11降温装置套12风流装置套13控制开关套16环境参数监测系统LAJK01套1硐室内外监测1一氧化碳检测仪MIC-CO个22二氧化碳检测仪MIC-CO2个23氧气检测仪MIC-O2个24温湿度一体检测仪EX-RHTA个25大气压力检测仪BMP6020A个26巡检仪BM-CH16个17信号采集器个18监测软件BM-Software套17通讯系统LATX01套11防爆电话个12防爆摄像头个63音频采集器个24工控主机台15显示器台16路由器台17光端机套18电力系统LADL01套196小时供电保障1电源控制柜套12UPS主机台13后备蓄电池套14应急灯盏125照明灯盏126照明开关盏49供水系统套11水管、 阀门套12净水器台13储水池个14消防柜套110标准卫生间套111压缩干粮批160人配量12自救器ZYX45个6013苏生器MZS-30(30min)套114医疗药品箱215休息座椅位6016医疗床床217矿灯盏6018灭火器个219蓝天白云设计次15.逃生路线设计在发生灾情后, 人员受各种不利因素的影响不能及时的撤离危险区域, 不能准确的选址逃生路线, 因此需要对逃生路线做详细设计, 以正确引导人员安全撤离和迅速寻找到避难所、 救生舱。最佳的救避灾路线例, 不但要安全可靠, 还要求路径最短。灾变时期的避灾路线选择必须遵守以下原则: ( 1) 正确判定发生灾变的地点, 并分析灾变可能影响的区域, 迅速组织、 指挥人员的安全撤离。( 2) 正确确定人员所在的位置、 人员撤退的目的地; 当不能直接撤出地面时, 应首先进入避灾设施内, 等待外部救援。( 3) 避灾路线应选择安全条件最好、 距离最短的行动路线; ( 4) 对于可能发生灾变的地点, 在危险源管理制度中, 应相应提供明确的避灾路线, 并让该区域的人员牢记于心。( 5) 为使在出现意外情况时, 井下人员能够有效开展自救互救行动, 必须分别规定各类事故的避灾路线, 避灾路线体系由引导绳、 指示牌、 声光引导设施组成。水灾避灾路线人员要撤离至井下最高处, 火、 瓦斯灾害的避灾路线, 人员从发生灾害相反方向撤退至进风流中, 冒顶或塌方灾害沿离地面或避灾硐室最近的线路撤离。( 6) 在巷道的出入口或交岔点处应标明避灾线路。确定了避灾路线后, 在事故发生时, 应采取一切措施保持避灾路线的通畅, 不能随意变更避灾路线。对井下人员进行必要的安全避灾知识的教育, 使其熟悉所在工作区域的避灾系统及避灾路线。二、 压风自救系统压风自救系统是在矿山发生灾变时, 为井下提供新鲜风流的系统, 包括空气压缩机、 送气管路、 三通及阀门、 油水分离器、 压风自救器等。1.系统建设要求( 1)金属非金属地下矿山应根据安全避险的实际需要, 建设完善压风自救系统。压风自救系统能够与生产压风系统共享。( 2)压风自救系统应进行设计, 并按照设计要求进行建设。( 3)压风自救系统的空气压缩机应安装在地面, 并能在10min内启动。空气压缩机安装在地面难以保证对井下作业地点有效供风时, 能够安装在风源质量不受生产作业区域影响且围岩稳固、 支护良好的井下地点。( 4)压风管道应采用钢质材料或其它具有同等强度的阻燃材料。( 5)压风管道敷设应牢固平直, 并延伸到井下采掘作业场所、 紧急避险设施、 爆破时撤离人员集中地点等主要地点。( 6)各主要生产中段和分段进风巷道的压风管道上每隔200300m应安设一组三通及阀门。( 7)独头掘进巷道距掘进工作面不大于100m处的压风管道上应安设一组三通及阀门, 向外每隔200300m应安设一组三通及阀门。有毒有害气体涌出的独头掘进巷道距掘进工作面不大于100m处的压风管道上应安设压风自救装置。( 8)爆破时撤离人员集中地点的压风管道上应安设一组三通及阀门。( 9)压风管道应接入紧急避险设施内, 并设置供气阀门, 接入的矿井压风管路应设减压、 消音、 过滤装置和控制阀, 压风出口压力应为0.10.3MPa, 供风量每人不低于0.3m/min, 连续噪声不大于70dB(A)。( 10)压风自救装置、 三通及阀门安装地点应宽敞、 稳固, 安装位置应便于避灾人员使用; 阀门应开关灵活。( 11)主压风管道中应安装油水分离器。( 12)压风自救系统的配套设备应符合相关标准的规定, 纳入安全标志管理的应取得矿用产品安全标志。( 13)压风自救系统安装完毕, 经验收合格后方可投入使用。2.系统布点830中段安装点包括采掘作业面3处、 独头掘进巷道掘进工作面8处、 进风巷道7处, 共18处安装点。710中段安装点包括采掘作业面8处、 进风巷道4处, 共12处安装点。注: 甲方负责风管的敷设到位, 及三通、 阀门和压风自救器的安装施工, 我方选派项目经理现场指导施工, 三通、 阀门和压风自救器等工程由乙方设计。3.压风自救器压风自救器是一种火灾防护自救装备, 安装在压风管道上, 经过面罩向使用人员提供新鲜空气的装置。具有稳定调压、 手动节流、 四级过滤、 二级消音、 油水分离等六种功能, 过滤空气中油污及超细颗粒物, 去除有机气体及异味。使用卫生、 无毒的医用口鼻面罩为用户提供D级品质的空气。压风自救器在矿山井下; 公路隧道、 铁路隧道路; 高楼大厦等安装使用。在面对火灾带来的毒气、 烟雾时, 遇险人员能够迅速戴上口鼻罩进行自救。避免了中毒的危险, 保证人生安全。3.1压风自救器功能井上高压风经过压风钢管输送至井下, 经压风自救器减压、 消音、 过滤、 油水分离、 净化处理后输送给人员呼吸。安装在避难所、 救生舱或有人工作的场所。在井下发生灾变时, 遇险人员能够迅速戴上口鼻罩进行自救。3.2性能参数 方便快速扩展, 能根据作业人员快速、 灵活增加呼吸端口。 复合消音装置, 消音效果好。 四层滤芯, 过滤净化效果极佳。 稳定的调压装置、 均速输送舒适、 安全、 卫生的空气。 具有稳定调节压力、 手动流量调节、 排水、 防尘、 干燥等多种功能。3.3技术参数A. 系统供气压力: 0.30.7Mpa。B. 输出压力调节范围: 0.050.1Mpa。C. 单个装置的供风量: 100150L/min。D. 供气方式: 连接巷道压风系统或单独配备地面压缩机。E. 噪声: 70dB。F. 操作方式: 手动调节、 操作。G. 防护方法: 自吸式口鼻罩。H. 使用人数: 6人。3.4系统设施、 设备清单序号设备名称规格型号单位数量备注830中段1三通套182阀门套183压风自救器LAYF-03组11710中段1三通套122阀门套123压风自救器LAYF-03组8总计1三通套302阀门套303压风自救器LAYF-03组19三、 供水施救系统供水施救系统是在矿山发生灾变时, 为井下提供生活饮用水的系统, 包括水源、 过滤装置、 供水管路、 三通及阀门等。1.系统建设要求1. 供水施救系统应优先采用静压供水; 当不具备条件时, 采用动压供水。2. 供水施救系统能够与生产供水系统共享, 施救时水源应满足生活饮用水水质卫生要求。3. 供水管道应采用钢质材料或其它具有同等强度的阻燃材料。4. 供水管道敷设应牢固平直, 并延伸到井下采掘作业场所、 紧急避险设施、 爆破时撤离人员集中地点等主要地点。5. 各主要生产中段和分段进风巷道的供水管道上每隔200300m应安设一组三通及阀门。6. 独头掘进巷道距掘进工作面不大于100m处的供水管道上应安设一组三通及阀门, 向外每隔200300m应安设一组三通及阀门。7. 爆破时撤离人员集中地点的供水管道上应安设一组三通及阀门。8. 供水管道应接入紧急避险设施内, 并安设阀门及过滤装置, 水量和水压应满足额定数量人员避灾时的需要。9. 三通及阀门安装地点应宽敞、 稳固, 安装位置应便于避灾人员使用; 阀门应开关灵活。10. 三通及阀门安装地点应宽敞、 稳固, 安装位置应便于避灾人员使用; 阀门应开关灵活。11. 供水施救系统的配套设备应符合相关标准的规定, 纳入安全标志管理的应取得矿用产品安全标志。12. 供水施救系统安装完毕, 经验收合格后方可投入使用。2.系统布点830中段安装点包括采掘作业面3处、 独头掘进巷道掘进工作面8处、 进风巷道7处, 共18处安装点。710中段安装点包括采掘作业面8处、 进风巷道4处, 共12处安装点。注: 甲方负责水管的敷设到位, 及三通阀门和净水装置的安装施工, 我方选派项目经理现场指导施工, 三通阀门、 净水装置等工程由乙方设计。2.2系统设施、 设备清单序号设备名称规格型号单位数量备注830中段1三通套182阀门套18710中段1三通套122阀门套12总计1三通套302阀门套30四、 工程预算单位( 万元) : 序号工程和费用名称设备购置安装工程总价值备注1紧急避险系统225.8672297.83830、 71
