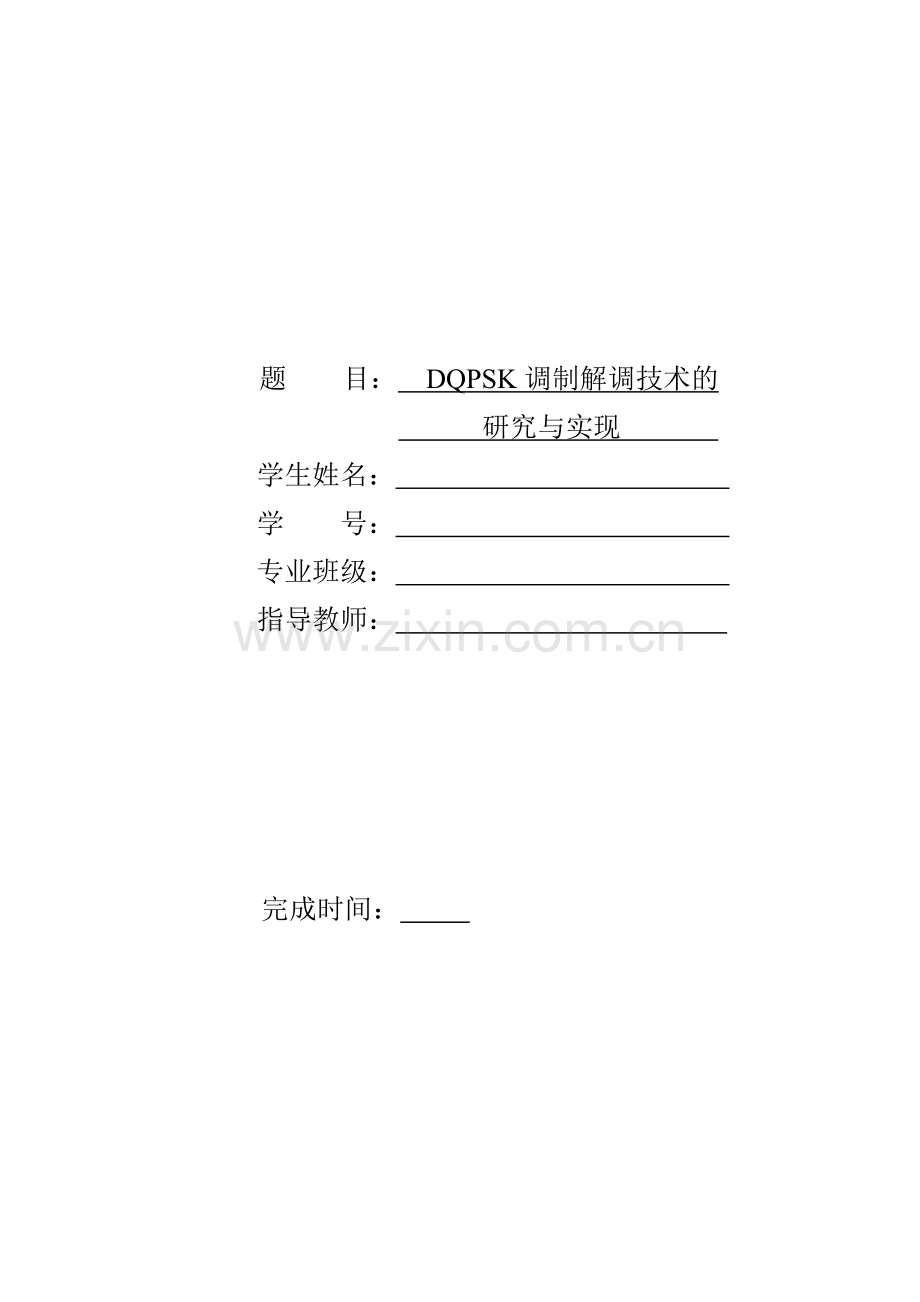

题 目： DQPSK调制解调技术的 研究与实现 学生姓名： 学 号： 专业班级： 指导教师： 完成时间： 目 录摘 要IAbstractII第一章 绪论11.1 课题背景11.2 DQPSK调制技术与数字通信2第二章 DQPSK调制与解调原理分析52.1 DQPSK信号特点52.2 差分编码与解码原理102.3 FPGA实现方案12第三章 DQPSK信号调制143.1 调制器总体设计方案143.2 串并转换143.3 差分编码153.4 FIR滤波器设计173.5 数字载波18第四章 DQPSK信号解调204.1 解调器总体方案204.2 AD采样204.3 同步设计224.3.1 COSTAS载波跟踪环224.3.2 位定时同步264.4 差分解码264.5 并串转换29总 结30参考文献31致 谢32I摘 要 QPSK（quadrature phase shift keying）是四相移键控的简称，它兼有两方面的特性；从一方面看，它采用了4种相位；从另一方面看，它采用了正交的载波。DQPSK是差分四相移键控（differential QPSK）的简称，是结合差分编码的QPSK。DQPSK调制解调方式以其抗干扰能力强、频带利用率高等优点，在现代数字通信系统如数字微波通信、等宽带无线通信等中得到广泛的应用。DQPSK是在QPSK(四相正交绝对调相)的基础上作的改进，它克服了QPSK信号载波的相位模糊问题，用相邻码元之间载波相位的相对变化来表示2位二进制数字信息。由于DQPSK 传输信息的特有方式，使得解调时不存在相位模糊问题，这是因为不论提取的载波取什么起始相位，对相邻两个四进制码元来说都是相等的，那么相邻两个四进制码元的相位差肯定与起始相位无关，也就不存在由于相干解调载波起始相位不同而引起的相位模糊问题，所以，在使用中都采用相对的四相调制。本课题对DQPSK调制解调技术的FPGA实现进行了比较全面的研究,主要介绍了DQPSK调制解调技术,完成了FIR滤波器、载波跟踪环、位定时同步、并串转换等几个关键模块的设计。关键字：DQPSK；FPGA;FIR；载波同步 AbstractQPSK (quadrature phase shift keying) is a four- phase shift keying short, it combines characteristics of both ; From one angle , it uses four kinds of phase ; On the other hand , it uses the orthogonal carriers. DQPSK is differential quadrature phase shift keying (differential QPSK) for short , is a combination of differentially encoded QPSK.DQPSK modulation and demodulation for its anti-interference ability , bandwidth efficiency advantages, has been widely used in modern digital communication systems such as digital microwave communications, broadband wireless communications , etc. . DQPSK is made in the QPSK (Quadrature Phase quadrature absolute phase modulation ) based on the improvement which overcomes the QPSK signal carrier phase ambiguities , the relative carrier phase changes between the adjacent symbols is represented by 2-bit binary digital information . Due to the unique way DQPSK transmission of information , making the phase ambiguity problem does not exist when the demodulation, this is because no matter what the initial extraction phase of the carrier takes on two adjacent quaternary symbol for both equal, then phase o two phase quaternary symbols certainly nothing to do with the starting phase , the phase does not exist because the starting phase coherent demodulation carrier blur caused by different problems , therefore, are in use four-phase modulation using relatively .This topic DQPSK modulation and demodulation techniques for FPGA realization of a more comprehensive study introduces the DQPSK modulation and demodulation techniques to complete the FIR filter , carrier tracking loop , bit timing synchronization , and string conversion and several other key modules design.Key Words:DQPSK;FPGA;FIR;Carrier SynchronizationIIDQPSK调制解调技术的研究与实现 第一章 绪论1.1 课题背景 人类通信的历史悠久而漫长，最远的通信可追溯到几千年前的古代。广义上，通信是指任何通过传输媒质把信息从一个地方传送到另一个地方的过程。入类通 信历史虽然久远，但是人类真正进入现代通信信息社会不过一百多年的历史。以1837年发明莫尔斯电报为起点，人类社会才进入了以电波为通信手段的通信时代。现代通信技术融入了计算机技术、数字信号处理技术以及EDA技术等多方面成果，使通信这个领域发生了革命性的变化。现代通信技术和多种学科密切联系，呈现出加速发展的态势，新的理论、新的观念不断提出并用于实践，因而通信领域的研究一直十分活跃。在当代，光纤通信技术、卫星通信技术和移动通信技术，已成为现代通信技术的三大主要发展方向。 数字通信相对模拟系统有成本低、功耗小、可靠性高等方面的优势，得到了广泛的应用。数字调制技术作为通信领域中重要的一个方面，得到了迅速发展。全数字调制解调器除了具有一般数字系统具有的高可靠性以外，还可兼容各类现代调制与解调技术，并可以融合为一体，体现了灵活性和广泛的适应性，因而具有极强的生命力，这也是近年来全数字解调器成为国内研究热点的一个原因。 在国内，数字调制解调器研究己有不少研究成果。如海尔集成电路设计有限公司研制的符合DVBS标准的卫星信道解码器HQPSKDVB、西安电子科大的无线局域网WLAN、清华大学研制的可变码速调制解调器等。这些成果，打破了国外的技术垄断，走出了自主研发的道路，为国家通信事业做出了积极的贡献。 现在，国家信息产业部对实现我国3G完全自主研制给予了很大的支持，以大唐电信为代表的国内很多单位已很深入地展开了此方面的研究，我国自主研发的TDSCDMA标准得到国际公认后，其工程实现也迫在眉睫。数字化、自主研发将成为我国3G时代的主要特征。面对大好的发展形势，电子科大电子工程研究所对可适用于3G系统的射频电路及数字基带处理器进行了积极的科研。针对3G系统更高的通信要求，制定了长远的科研计划。其中之一就是实现一种全数字多制式、变码速基带处理器。本文作为基带处理器的一部分内容，主要对DQPSK调制解调技术在FPGA上实现进行研究，对其它类型以及改进类型的QPSK调制技术将在后继课题中开展。1.2 DQPSK调制技术与数字通信 QPSK调制即是正交相移键控(Quadrate Phase Shift Keying简称QPSK)，是一种采用载波绝对相位传输信息的相位调制技术。它通常采用载波的相位表示二进制数信息的11，01，00，10或者用载波的表示11，01，00，10从而传递信息。QPSK调制是一种窄带线形调制，频谱利用率较高，并且一次可以传送2个符号，理论上QPSK可工作于噪比为3dB的恶劣环境下，具有较强的抗干扰能力，因此QPSK调制在很多数字通信中得到了广泛的应用。QPSK解调技术可分为相干解调和非相干解调两类，采用相干解调时会比非相干解调多3dB的增益，因此相干解调在要求较高的通信系统中应用较广。采用相干解调时，解调器需要恢复参考载波，并要求参考载波的相位和频率与发送端一致，但是要实现这一点比较困难。因为通常的解调器是采用锁相环恢复参考载波的，当锁相环锁定时会出现多重相位模糊，这使得解调出的数据完全可能出现0、l倒置的情况。这主要是由于QPSK采用绝对载波相位来传递信息带来的问题，它大大增加了解调器设计难度，成为QPSK调制中很大的不足。DQPSK是在QPSK基础上发展起来的一种调制技术。针对载波恢复时存在相位模糊度的问题，DQPSK调制是在发射方采用差分编码，即对原来的传递信息码进行一次相对编码，利用载波相位的相对变化来表示传输信息。这样，接收方就可以根据载波的相位相对变化来解调信号，从而避开了需要恢复出相位与频率都要一致的载波问题，也就克服了0、1倒置的情况。因此实际使用的QPSK调制多是差分编码调制的，即DQPSK调制(Differentially encoded Quadrate Phase Shift Keying，简称DQPSK)。目前，DQPSK调制技术在数字通信中已有比较广泛的应用。对于DQPSK无线数字通信，常见的发射机与接收机结构可用图1.1及图1.2结构表述。接收机与发射机在结构上都可以分为射频前端、模拟中频、基带处理三部分。对接收机来说，射频前端和中频部分主要任务是把接收到的高频信号搬移到可以直接AD采样的中频上，然后由基带处理器完成DQPSK信号解调工作。在目前的情况下，AD采样速度还不能做到很高，基带处理器的速度也不容易做到很高，因此多数数字接收机还不能做到射频采样数字化的程度，都需要模拟系统来完成频率搬移工作，把高频搬移到较低频率上以便基带处理器可以处理。因此，图1.1、图1.2实际上是现在数字通信机一般结构。DQPSK数字发射机中，射频模拟部分是把基带处理器的输出信号经上变频搬移到合适的频率上然后发送出去。图1.1 DQPSK数字发射机示意图图1.2 DQPSK数字接收机示意图 图1.1与1.2给出的是DQPSK数字通信原理框图，实际上对于其它数字调制通信，也可以按图中给出的结构来实现。例如现在的手机、无线局域网等也具有这样的结构。现代数字通信越来越采用软件无线电的方式来处理信号，不同调制的信号可以通过更换软件的方式来达到调制与解调的目的，这就增加了发射机与接收机的灵活性。软件无线电技术已被看成是3G及后3G时代的核心技术之一。软件是灵活的，因而对数字通信的研究也就很灵活。 DQPSK调制技术在QPSK调制技术基础上发展起来，是应用比较早的技术之一，现在已积累了很多成熟的研究。但在实际应用中，由于环境的复杂，新环境、新情况不断出现，都需要寻找新的解决方案。因此，在QFSK调制技术基础上，到现在己发展出了许多新的调制技术，如OQPSK、QPSK等。我国TDS-CDMA标准中也采用了QPSK调制技术，在时分通信的情况下又会有新的问题值得研究。可以说，对一种技术的研究要做到最好也就永无止尽。 第二章 DQPSK调制与解调原理分析2.1 DQPSK信号特点DQPSK信号相比QPSK信号，仅仅是载波相位所表示的信息不同，其它是一致的，因此DOPSK信号与OPSK信号特点很多是相同的。在数字相位调制中，任意信号的波形可表示为： (2.1) 上式中为信号脉冲波形，可以是方波也可以是其它波形，对于本文所述则是升余弦滤波器的响应波形。（2.1）式中为载波可能的M个相位，为载波频率，T为一个码元周期。在T时间内，这些信号应具有相同的信号能量，即： (2.2)对（2.1）式可以把它分解为正交分量的形式：即 的形式。其中： （2.3）若用向量形式表示：则，于是式（2.1）可进一步表示为： （2.4）其中 m=1,2,3,，M上式即为任意相位调制信号的二维向量表示，对于QPSK信号取M=4即可。 (2.5) 式中为单位时间内的符号能量， 为载波角频率，为符号持续时间。原理上QPSK信号可以看成是两路正交的2PSK之和，因此可以用正交调制的方法得到QPSK信号，如图2.1所示。对于差分调制，图中仅是多了差分编码，即把信道编码的输出再进行一次差分编码即可。图2.1 QPSK正交调制原理图 图2.2 无限带宽时的QPSK信号图2.2给出了无限带宽时的QPSK信号波形，通信信息是通过载波相位跳变传递的。QPSK信号在相位跳变时会产生频谱扩散，在带限情况下由于扩散的频谱分量被抑制，因此跳变点出现包络凹陷。为清楚起见通常用星座图表示QPSK信号，有两种表示方式：一种以载波相位的 表示携带的信息，如图2.3（A）所示；另一种可由载波相位的 表示携带的信息，如图2.3（B）所示。根据星座图，可以计算出理想情况下QPSK可以容忍的最大信噪比。设图中箭号表示叠加在信号矢量上的噪声，在不发生符号混叠的情况下，噪声矢量为图中圆内部所在范围，因此可计算出最大信嗓比。 图2.3 QPSK星座图同样的方法可以算出BPSK为0dB，8PSK为6.02dB。由此可以知道QPSK信号的抗干扰能力是比较强的。BPSK最强因而在星际通信中经常被采用，但是QPSK一次可以传递2个符号，同样码速情况下传递的信息量是BPSK的2倍，这也是QPSK在许多环境中得到广泛应用的一个原因。此外考虑误码率，对于DQPSK调制由于是相对调制，因此有一个误码就会引起相邻码出现错误，即误码增值。因此相同条件下DQPSK比QPSK误码率高些，图2.4给出了DQPSK与QPSK误码率比较。另一方面考虑QPSK信号的功率谱密度分布，可由(2.6)式给出。式中点为比特能量，为载波频率，为比特周期。 (2.6) 图2.4 QPSK与DQPSK 误码率比较 图2.5 QPSK信号的功率谱绘出式（2.6）的频谱，如图2.5 所示。可知QPSK信号是频谱比较宽的信号。实际的数字通信系统，都需要考虑码间串扰，对于频带受限的基带传输系统，应该设计成无码间串扰（ISI）的系统，所以数字频带传输系统中必须进行无ISI的设计。具体的设计方法通常有两种，下面分别予以讨论。第一种：采用升余弦滤波器的无ISI方案。以QPSK为例，传输系统的框图为图2.6所示。图2.6 采用升余弦滤波器的无ISI方案图中，BPF在实际应用中常用于滤除带外噪声。基带发送与接受滤波器都采用平方根升余弦滤波器，具体讲，滤波器的幅频特性为，其中，为滚降因子，是的3dB带宽。相位特性采用线性函数，线性相位特性只引入时延，时延值根据具体应用来确定。这种设计能够同时满足无ISI与匹配接收的要求，因而达到最佳传输性能。传输系统总的频域特性呈升余弦形状。的最大带宽为，它应该小于等于LPF的带宽。假定带通信道的带宽为，要求，取，可见系统的码元传输率最高为，因此，对于M元系统，这种方案的频带利用率为，比如，对于2PSK/2ASK系统，；对于QPSK系统，。可知采用升余弦滤波器时，频带利用率通常高于采用NRZ方波的。另外，如果带通信道的带通不够平坦，为了获得良好的传输效果，还应该在图2.6的后，插入均衡器。第二种：采用部分响应系统的无ISI方案。仍以QPSK为例，传送系统的框图如图2.7所示。图2.7 采用部分响应系统的无ISI方案采用部分响应系统的优点是传输系统的频带利用率可以达到理论最大值，即，（它相当与基带系统的Baud/Hz）。相应的传输率为。2.2 差分编码与解码原理 数字相位调制中，若信号以绝对相位来表示携带信息的0和1，则接收机中就需要恢复出一个与发送端相位和频率完全一样的参考载波以便实现正确的解调。但这个参考载波很难做到同频同相，因此接收机容易出现信息的0，1倒置的情况。这个问题的解决可以通过差分编码来实现，差分编码的结果是把绝对相位调制变成相对相位调制，利用载波相位的相对跳变来表示传递信息，这样一来即使载波恢复时出现相位模糊也不会影响正确解调。在BPSK调制中是把载波相位的0和分别表示信息0和l，接收机要正确解调该信息就需要恢复出一个与发送端同频同相的参考载波。接收机中恢复出同频载波比较容易，但要做到同相就比较困难，一旦参考载波出现相位反转，解调的信息就出现0，1倒置。采用差分编码后可以克服这个问题。差分BPSK调制可以用图2.8表示。采用异或逻辑完成差分编码和解码，即把上一次的输出结果和本次输入求异或得到本次输出，它以相对码的形式传送信息，这样即使参考载波出现反转的情况也能实现信息的正确传送。 A，差分BPSK编码 B，差分BPSK译码 图2.8 DBPSK调制编码与解码原理QPSK调制也有载波恢复的难题，并且情况更复杂一些，但同样可以采用类似办法解决。在QPSK调制中差分编码有多种，常用的有自然差分编码和格雷(Gray)差分编码。由于QPSK调制每次传递2个符号，因此有4种相位状态，而差分编码是相对上一次状态的编码，本次输出也是4种状态，因此差分编码可能的状态共有16种。对图2.1所示正交方式实现的QPSK调制，采用格雷差分编码可以归纳为如下两种情况：若上次输出满足，则此次输出为： (2.7) 若上次输出满足，则此次输出为： （2.8） 式（2.7）和（2.8）中，表示异或运算，表示I路此次输出，表示I路上一次输出，其余类似。经过以上规则的对应，QPSK调制就转变成DQPSK调制。由式（2.7）和式（2.8）给出的编码关系可以发现格雷差分编码用硬件描述语言（VHDL）是容易实现的。这也是本文设计中采用的方法。从另外一个角度来看，若把格雷差分编码中的输入做符号对应：00 0 ，01 1， 10 3， 11 2 这样一来，格雷差分编码过程就可以看成是一个做模4的加法运算。即把上一次的结果与本次的输入先做符号对应，然后再做模4加法运算，得到的结果就是本次的输出。可表示为图2.9A所示结构。对于自然差分编码只要把符号对应规则修改一下变为：00 0，01 1，10 2，11 3这就实现了自然差分编码。这一概念其实是把二进制差分编码的概念推广到多进制。在DBPSK中异或运算其实就是模2加法运算，对应的DQPSK就是模4加法运算。 A，差分QPSK编码 B，差分QPSK译码 图2.9 DQPSK调制编码与解码原理QPSK差分编码的解码可按减法原理来获得。图2.9(B)给出了模4减法实现的差分解码运算原理，证明如下。对于接收端输入即是发送端输出因此有 （发送端输出）由图2.9（B）原理得到： (2.9) 这就是QPSK的差分解码，在图2.8（B）中DBPSK解码就是模2减法运算。另外一种QPSK解差分解码方案可以从DBPSK调制与解调原理得到。若把DQPSK中I、Q支路看成独立的DBPSK调制，这样用二进制差分解码运算同样可以实现DQPSK的差分解码。2.3 FPGA实现方案 根据对DQPSK调制与解调原理的分析，设计了采用FPGA实现的方案，整体实现原理如图2.10所示。方案中将调制器和解调器做在同一个FPGA内，以便缩小体积。FPGA外围是时钟源以及高速AD/DA。调制器输出接高速DA以实现数模转换，解调器的输入采用高速AD实现信号的采样。 考虑未来进一步设计时，需要解调的信号是衰落信号，信号会出现强弱起伏波动，但输入AD转换器的信号大小要稳定在某个幅度范围内才有足够的分辨力，因此设计了可变增益放大器(Variable Gain Amplifier)。初步考虑可控制增益范围为40dB。这个设计可以为进一步考虑无线通信时的调制与解调提供验证平台。 此外，考虑将来功能的扩展，比如变码速设计等。在外围电路上设计键盘和显示器以及预置键等。首先考虑0-9数字输入以及清除、确认这些功能。因此设计12个按键。再考虑到可将简单数字显示出来，设计4位LED数码显示器。整个设计的工作顺序为：首先完成调制器设计，然后进行实验调试，让调制器正常工作后设计解调器，利用调制器产生的信号调试解调器，通过调试、修改等办法最终完成整个设计。 图2.10 调制与解调的FPGA实现方案 第三章 DQPSK信号调制3.1 调制器总体设计方案DQPSK(differential quadri phase-shift keying，差分四相正交相移健控)调制解调方式以其抗干扰能力强、频带利用率高等优点，在现代数字通信系统如数字微波通信、等宽带无线通信等中得到广泛的应用。DQPSK是在QPSK(四相正交绝对调相)的基础上作的改进，它克服了QPSK信号载波的相位模糊问题，用相邻码元之间载波相位的相对变化来表示2位二进制数字信息。 调制器方框图如图3.1所示，信息源来的信码先通过串/并转换电路分成2路并行二进制信号，再送入差分编码器实现2路二进制(即四进制)的差分编码。再通过各个模块最终实现调制器。 图3.1 调制器原理图3.2 串并转换 该模块完成的功能是：把串行输入数据转换成码速减半的并行I、Q两路输出数据。具体而言即是将输入序号为奇数的码元分到I路，偶数序号的码元分到Q路，I、Q两路输出的数据在参考时钟下要同时有效。在Quartus II开发环境下对该模块进行了设计。思路如下：采用寄存器作缓冲输出。首先，把串行输入数据的奇数序号码元存储起来，并延时一个码元时间；在下一个码元(偶数序号)到来时刻，同时更新I路和Q路输出寄存器。即把先前输入的码元分配给I路，此刻输入的码元分配给Q路。其时序仿真见图3.2。 图3.2 串并转换时序仿真图3.2中串行数据从S_in输入，clk 上升沿有效。Ik、Qk分别为I路和Q路输出，clk_out为输出数据的参考时钟，下降沿有效。在图3.2中串行输入数据从复位信号reset置低后为：00001111111000I路输出为： 0 0 1 1 1 0 0 Q路输出为： 0 0 1 1 1 1 0 在clk_out下降沿时刻I、Q两路数据有效，clk_out时钟比串行数据速度低一倍，把I、Q两路数据交错合并起来刚好是s_in输入信号，这表明输出的数据是符合要求的。3.3 差分编码采用格雷差分编码方法。按(2.7)和(2.8)式对串并转换的数据进行编码。利用寄存器把每次I、Q两路上一次输出的数据储存下来，然后判断I路与Q路数据的异或值是0还是l。根据编码规则：如果为0则执行(2.7)式的运算得出本次的输出，如果为l就执行(2.8)式的运算得出本次的输出。可计算出差分输出可能的情况，差分编码的本次输出和上一次输出有关，也和本次的输入有关。而每次是两个码元，因此每次输出和4个码元是相关的，共有16种可能状态，见表3.1，这里给出4种。采用VHDL语言实现该模块后，图3.3给出了时序仿真图。IIk、QQk分别为I路和Q路输入，IIk、QQk分别为I路和Q路输入，I_out、Q_out为I路和Q路差分编码的输出，时钟clk上升沿有效。reset为复位信号，复位结束后差分编码开始，每次clk时钟的上升沿就输出差分编码的结果。 可以看到输出是按(2.7)式和(2.8)式规则的。例如；连续输入0时，此时差分编码按(2.7)式运算，I路和Q路都不会产生相位跳变，因此调制输出也不会出现相位跳变I、O两路都输出为0。当连续输入1时，调制输出信号在每个码元间隔就会跳变一次，这个和图中的仿真一致。表3.1 差分编码输入输出对应表 0 00 00 11 01 10 00 11 01 10 11 01 1. 按第二章分析，此模块还可以按模4加法运算来实现。在图2.7（A）中给出了按模4加法实现的调制原理，其中的用寄存器即可实现。采用差分编码后，相位的相对跳变表示传送码的信息，具体见表3.2。根据相位的相对跳变，解调器可正确解调出对应信息。使用差分编码时需要注意，差分编码是相对编码，因此第一个数据只起参考作用，对信号解调来说一个数据是无法确定传送信息的。表3.2 差分编码与相对相位跳变对应关系 I、Q输入数据 相对相位跳变 I路 Q路 0 0 0 1 1 1 1 0 图3.3 差分编码时序仿真3.4 FIR滤波器设计数字滤波器正在迅速代替传统模拟滤波器，后者是利用RLC元器件和运算放大器实现的。模拟滤波器采用拉普拉斯变换的普通微分方程进行数字滤波，是在时域或S域内进行分析的。数字滤波器最为常用的就是线性时不变LTI滤波器。LTI与其输入信号之间的相互作用，经过一个称为线性卷积的过程。FIR滤波器的基本结构如是一个分节的延时线，把每一节的输出加权累加，得到滤波器的输出。数学上表示为：，其结构图如图3.4所示，它由用一条均匀间隔抽的延迟线上对抽头信号进行加权求和构成。 图3.4 FIR数字滤波器直接实现形式 FIR数字滤波器的系统函数是的多项式。其设计是一个数字逼近问题，即用一个因果稳定的系统函数去逼近给定的性能要求，以确定滤波器的系数。具有线性相位的FIR低通滤波器，其理想频率特性如下： 1 （3.1） 0 可以解得。 图3.5 FIR的时序仿真结果从图3.5 仿真图可以看出，系统的仿真结果完全符合要求，因此仿真结果是正确的。3.5 数字载波 数字接收机中，数字载波的产生一般采用NCO。在调制器上设计这样一个NCO，原理上是可行的，但考虑到调制器中载波频率是固定的，而且在本文设计中每周期采样8点，所以完全没有必要设计一个NCO来实现数字载波生成。于是采用了ROM查找表来生成正交载波。采用查找表(Look Up Table)结构后大大节约硬件资源。图3.6为本设计中数字载波实现的原理，图中把计数器的计数值作为ROM地址，计数器循环计数，从而实现循环查表产生正弦载波和余弦载波。这样就可以建立出对应ROM。其中正弦查找表的内容见表3.3。余弦查找表与此相似。 图3.6 数字载波生成原理 表3.3 正弦查找表 地址 ROM存储值10000 0000 0000 000020101 1010 1000 000130111 1111 1111 111140101 1010 1000 000150000 0000 0000 000061010 0101 0111 111171000 0000 0000 000181010 0101 0111 1111 FPGA内部的ROM具有很高的速度，结果显示时钟clk可以达到180MHz，每个时钟输出一个数据。按8点每周期查表运算，数字载波最高可到22.5MHz。实际上在全部模块整合时，综合后整个调制器的速度会比单独实现某一个模块的速度低，因此要做到22.5MHz的数字载波不太容易。本文中数字载波为3.2MHz、8点采样，因此ROM查找速度设计为25.6MHz。完成后整个调制器时钟最大速度可到96MHz。 第四章 DQPSK信号解调4.1 解调器总体方案 一个完整的解调器设计方案如图4.1所示。解调过程如下：经AD采样的信号和NCO输出的正交载波相乘后信号的频谱被搬移到0中频附近。此时数据流的速率比较高，采用了积分梳状滤波器进行低通滤波，同时进行8倍抽取，使数据速率降低到3.2MHz，最后用FIR滤波器进行匹配滤波获得基带信号。基带信号在符号判决器模块中获得解调，再由并/串转换得到输出数据。同步是解调器中关键的部分，解调器性能的好坏，绝大部分取决于同步系统工作性能的好坏，同步系统是解调器中最难设计的部分。本设计中同步系统包含两个部分：1，载波同步2，位定时同步 图4.1 解调器原理图解调器方案确定后，接下来进行各模块的设计，以下分别叙述。4.2 AD采样 AD采样要完成的任务是对模拟DQPSK信号进行数字化。首先，对采样原理做一简要叙述，主要分析AD采样后的信号频谱，以便数字下变频中各模块的设计。在现有的技术条件下AD采样速度还不能做到非常高，AD采样不可能做到对输入信号的完全过采样，因此实际的AD采样技术可分为过采样和欠采样两类。带通采样是软件无线电中常用的欠采样技术。本课题中主要对频率比较低的DQPSK进行采样，采样速度比较高，属于过采样。如图4.2所示。设输入信号为，采样间隔为，采样速度，满足Nyquist采样定理。假设输入信号的带宽为是带通信号，则采样速度。在本设计中DQPSK信号中心频率为3.2MHz，理论带宽150KHz，使用256MHz的AD采样，可见其速度已是很高的过采样。 图4.2 AD采样与频谱 图4.2中采样后输出： (4.1) 进行Fourier变换得AD采样输出信号频谱： （4.2） 由(4.2)式频谱函数可知，如果信号的频谱是带限的，则采样后输出频谱将以采样频率做周期延拓，图4.2右图为(4.2)式示意图。这说明AD采样不仅仅是把模拟信号离散数字化，而且采样还使输出信号中包含了大量的周期延拓的频谱分量。当采样速度越高时，周期延拓后的频谱之间距离越远，所以采样速度越高对设计滤波器而言，过渡带可以越宽，要实现抗混叠所需要的阶数就可以越小，这是有利的一面。另一
