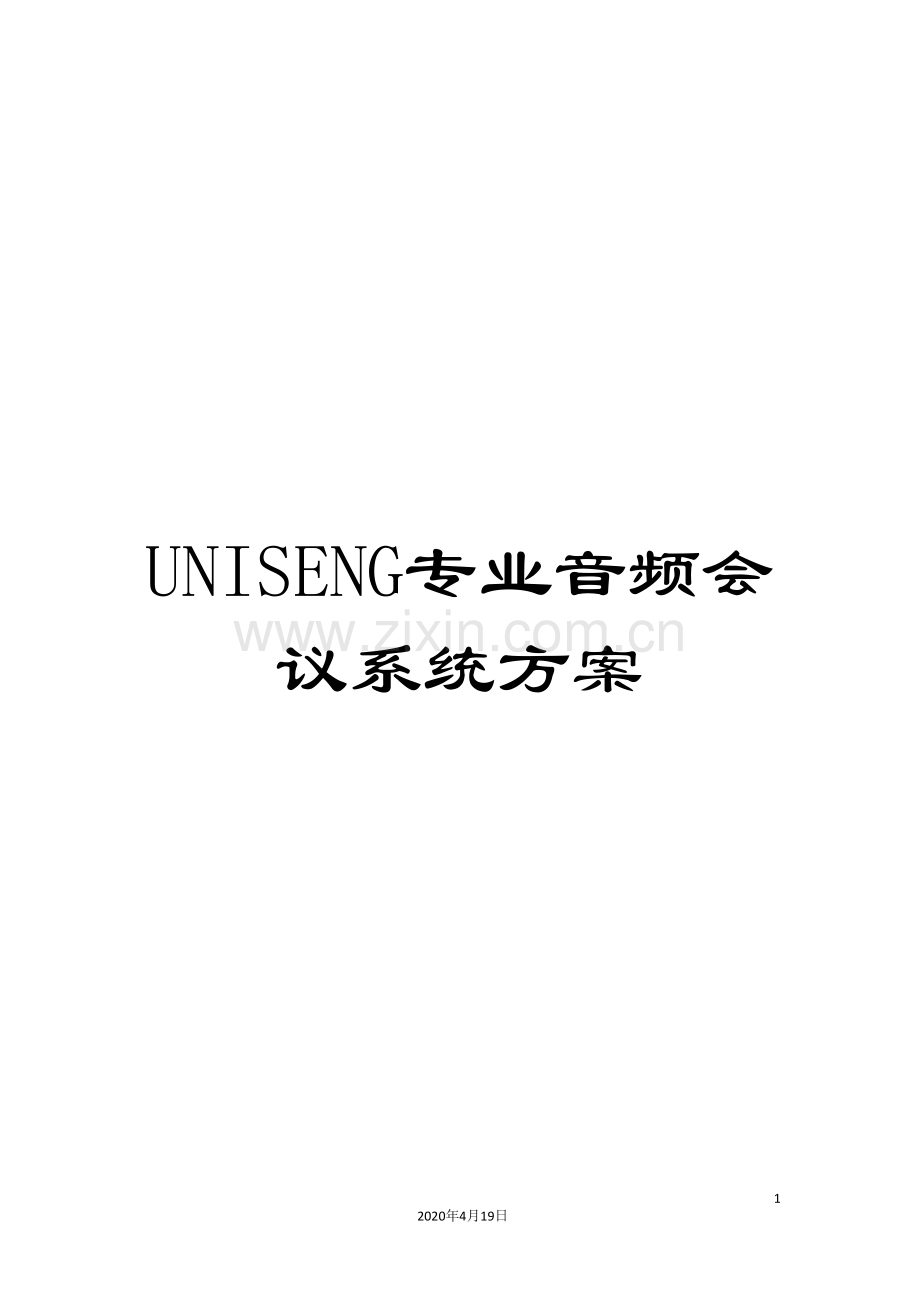

UNISENG专业音频会议系统方案

39
2020年4月19日
文档仅供参考

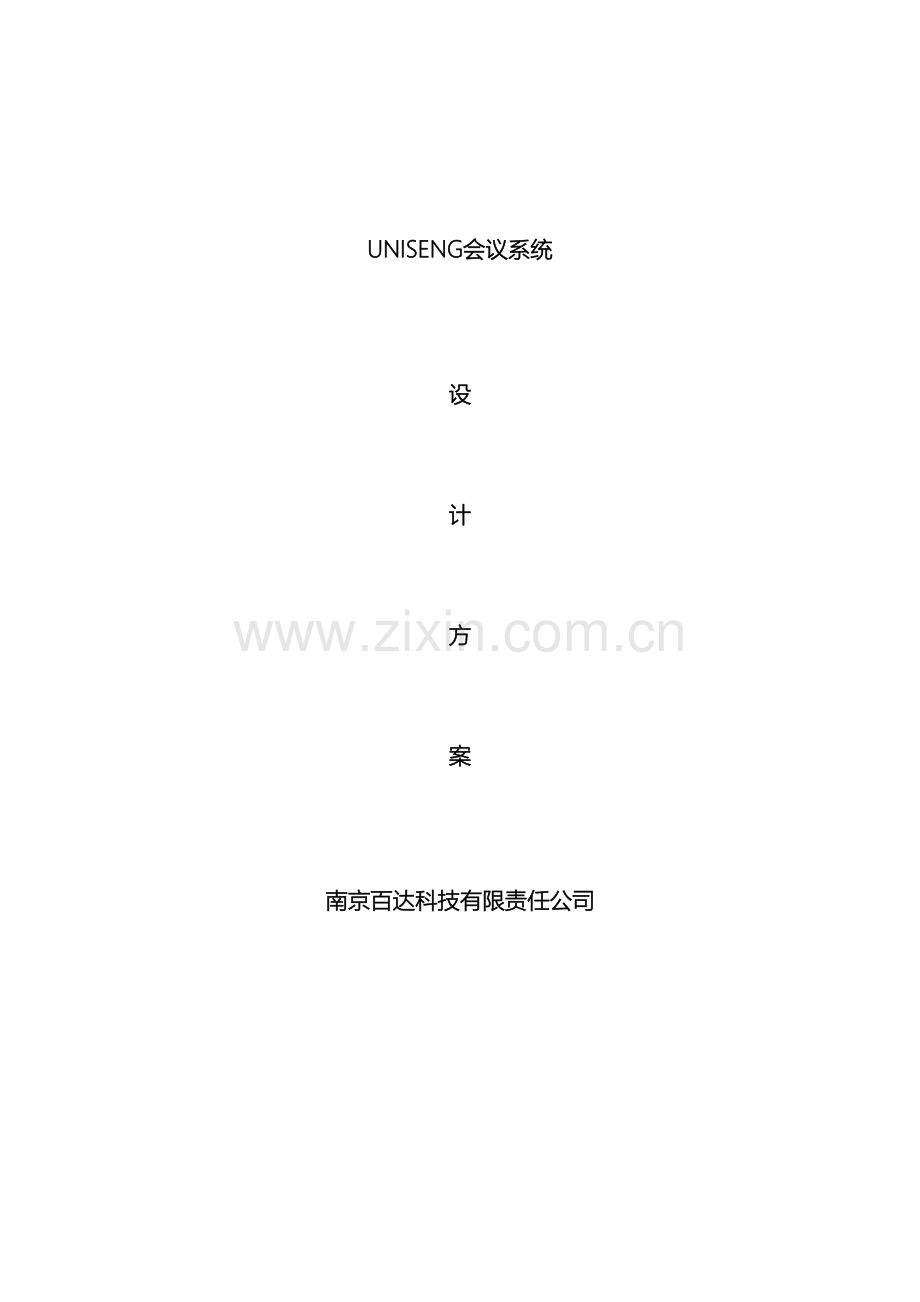

UNISENG会议系统

设

计

方

案

南京百达科技有限责任公司

系统概述
工程建设目标
此次工程项目是承担水务集团调度中心的视频会议系统的设计、施工。设计原则以先进性稳定性为目标。本系统的设计就是提供满足以上功能实现的活动环境。
系统设计技术标准及规范
系统设计技术标准
1. EIA/TIA568EIA/TIA569EIA/TIA-TSB36/40；
2. IEEE802.3 10BASE-T；
3. IEEE802.5 Token Ring；
4. 工业标准及国际商务建筑布线标准；
5. ISO/IEC JTCI/SC25/VVG3; XT005-95《通信局(站)电源系统总技术要求》(暂行规定)中有关集中监控的内容；
6. 电网综[1997]472号文《通信电源、机房空调集中监控管理系统(暂行规定)》。
7. GBJ 232-82《电气装置安装工程施工及验收规范:第十七篇:电气设备交接试验标准篇》 [1983.5.]；
8. BG6510-85《30MHZ~1GHZ声音和电视信号的电缆分配系统》；
9. GB 84《通信网技术标准汇编》 [1989.10.]；
10. GB 50252-94《工业安装工程质量检验评定统一标准》 [1994.12.]。
11. 《IEC914-会议系统-电子及音频设备标准》
12. 《GYJ25-86厅堂扩音系统声学特征性指标》

安装与设计规范
13. 工业企业通信设计规范；
14. 《安全防范工程程序与要求》GA/T75-1994；
15. 《安全防范系统通用图形符号》GA/T74-1994；
16. 《安全防范工程费用概预算编制办法》GA/T70-94；
17. 《民用建筑电气设计规范》JGJ/T16-1992；
18. 《民用闭路监控电视系统工程技术规范》GB50198-1994；
19. 《有线电视广播系统技术规范》GY/T106-1999；
20. 《有线电视系统工程技术规范》GB50200-1994；
21. 《电工电子产品基本环境试验规程总则》GB242；
22. 《电工电子产品基本环境试验规程名词术语》GB2422；
23. 《电工电子产品基本产品试验规程，低温试验方法》GB2423.l；
24. 《电工电子产品基本环境试验规程，高温试验方法》GB2421.2；
25. 《数据处理设备的安全》GB4943；
26. 《Lucent SYSTEM结构化布线系统设计总则》；
27. 《建筑与建筑群综合布线工程设计规范》；
28. 《建筑与建筑群综合布线工程施工安装规范》；
29. 《大屏幕系统招标文件》。
30. 《民用建筑电气设计规范》JGJ/T16-92
31. 《高层民用建筑设计防火规范》GB50045-95
32. 《智能建筑设计规范》GB50045-95
33. 《工业企业通讯设计规范》GBJ42-81
34. 《工业企业通信接地设计规范》GBJ115-87
35. 《厅堂扩声系统声学特性指标》GYJ25-86
36. 《厅堂扩声特性测量法》GB/T4959-1995
37. 《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93
38. 《歌舞厅扩声系统的声学特性指标与测量方法》WH0301-93

系统设计原则
1. 先进性原则
采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今会议技术的发展水平。
2. 实用性原则
能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。
3. 兼容性原则
*****项目是一个庞大而复杂的系统，需要实现各种子系统(大屏幕显示系统、集中控制系统、音响系统等)的完美汇接，因此系统的兼容性就显得十分必要。
4. 可扩充性、可维护性原则
要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大的，要充分考虑结构设计的合理、规范对系统的维护能够在很短时间内完成。
5. 经济性原则
在保证系统先进、可靠和高性能价格比的前提下，经过优化设计达到最经济性的目标。
工程概况
现代的多媒体会议厅控制系统包括大屏幕显示系统、会议扩声系统、灯光系统、会议系统等。然后经过中央集成控制系统将以上各种设备与整个会议环境有机的结合成为一个整体，使会议的管理者只需轻轻一按，便可轻松操纵整个会议进程。
系统设备选型原则
1. 用国际知名的器材，以及有雄厚实力和绝对优秀技术支持能力的厂家、代理商，以保证设计指标的实现和系统工作的可靠性。
2. 基本上选用同类产品中技术最成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
3. 选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。
2. 系统功能及技术要求
数字会议以其简单的网络系统处理和传送数字信号成为当前世界上最为先进的会议系统。它是利用网络时分复用技术，并将语言数字化的会议系统，在同一根电缆上实现多路同时发言，多路同时同声传译、投票、表决等功能。它对于所有类型的会议都提供灵活的管理，具有多功能、高音质、数据传送保密等优点，能够对会议的全过程实行全面的控制。
智能型会议系统一般由中央控制设备、发言设备、同声传译和语种分配设备、资料分配显示设备和应用软件组成。
中央控制设备
中央控制设备（Center Control Unit）是会议系统的核心。它能够独立操作，实现自动会议控制，也能够由工作人员经过电脑控制，实现更复杂的管理。
1. 全自动的会议管理不需要工作人员操作，能自动管理会议的进程。功能包括：话筒管理，同声传译，电子表决，控制多个高品质的数字音频通道、数据通道和通讯通道。这些功能能够保证在无人监管的条件下对会议进行有效的控制；
2. 工作人员经过电脑控制的会议管理，不但具备全自动的会议管理的所有功能，而且能够由工作人员经过电脑实施控制。功能包括：先进的同声传译和话筒管理，资料产生和显示，三种表决方式，内部通讯，建立代表数据库，出席登记和音频处理。
发言设备
固定发言席包括主席机和代表机。话筒有很强的方向性，因此即使在很嘈杂的环境也有很好的表现。话筒有一个红色的指示环，当打开话筒时指示环亮起来。为了防止声反啸叫，当打开话筒后，扬声器停止发声。
资料分配显示设备
资料分配显示设备指会议大厅显示屏。会议大厅显示屏是向广大会议代表快速、高效显示资料的理想媒体。能够显示实拍的或录像的资料、计算机画面。主要用于把会议有关的资料，如会议日程、会议室的分布、会议议程和更改、表决资料及结果、最新消息等及时向会议代表传达。
应用软件
一般系统都设计了功能丰富的软件模块，这些软件模块在PC机上由Microsoft Windows执行，从而使会议的准备、管理和控制在多功能的图形计算机环境下进行，按照特定的系统要求能够将任何的模块结合装入，运行软件的PC与系统相连接，因此，经过系统的总线与发言，翻译，控制设备形成直接链路，因此会议的全面管理能够集中到一点来控制，使得操作更方便，高效，也使数据分配更容易。
3. 系统总体方案
功能描述
采用一个UNISENG的5.7寸触摸屏USWS57控制厅内的所有电气设备，包括控制投影机开关、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能。采用中央集成控制系统大大简化了操作过程。所有音、视频信号经过质量可靠、技术先进的UNISENG的矩阵切换器进行选择。
控制方式分析
序号
设备名称
控制方式
1
DLP显示屏或投影机
RS-232
3
DVD
IR
4
录像机
IR
5
音箱
NO
6
摄像机
RS-485or USPWR-8
7
视频展台
IR or RS-232
8
电动屏幕
USPWR-8
9
矩阵
RS232

经过中央控制系统达到的功能
用USIR控制DVD、VCR、功放，实现A/V系统的自动化控制；
经过主机上的RS232口控制投影机、A/V矩阵和VGA矩阵，实现投影机的功能控制及所有音视频、VGA信号的自由切换；
经过USPWR-8控制屏幕升降和设备电源，实现所有电源的自动控制；
因为所有的设备都受到控制，因此能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；经过控制A/V矩阵，能够实现将所有的音视频切换到会议室的所有音视频输出设备上；经过控制VGA矩阵，能够将多台计算机的VGA信号切换到投影机。
4. 系统主要设备选型
UNISENG简介
深圳联晟世纪有限公司是一家专业从事中央控制系统、矩阵切换系统及会议系统的研发、生产、销售、服务于一体的高科技公司。 公司能为用户提供技术咨询 、工程技术方案设计、产品供应、施工安装及长期维修保养等全方位的优质服务。
自成立之日起，即以 “ 专业产品，优质服务 ” 为宗旨，以高技术为起点，以质量和信誉为生命，坚持以认真负责求实的态度对待每一位用户，公司积极引进国内外先进的设计思想、设备和安装工艺，凭借国内外最新的技术信息设备，依靠一批年轻、极具挑战开拓精神的高素质人员，建立起了一套完备的销售、管理体系，能为客户提供专业优质的服务。
经过公司全体员工多年的努力， UNISENG 品牌中央控制系列、 UNISENG 矩阵系列、 UNISENG 数字会议系列、 UNISENG 同声传译系列、 UNISENG 音视频周边接口产品使用遍布全国 30 多个省、市、自治区，并广泛应用于军队、武警、公安、邮电、交通、航天、铁路、水利、电力、证券、防汛、石油、化工、金融、税务、工商、医院、影剧等机关场所，取得了良好的社会效益和经济效益。
未来公司将继续以客户需求为导向，以技术创新为动力，积极开拓市场，为客户提供有 竞争力的控制、传输及会议系统整套解决方案和服务。 公司已与国内外多家知名厂家建立了密切合作的关系，而且也是多个著名品牌的全国总理商，逐渐形成了以“方案技术支持、产品增值分销、AV系统集成”为主体的公司营销体系。
UNISENG会议室系统的定位与特点
UNISENG的定位和特点是面向高端市场。高度成熟、可靠，设备易用，在满足会议需求的前提下，强调包括中央控制系统的会议室系统集成的解决方案。
UNISENG率先会议摄象跟踪使用定位控制器控制，使传统的、复杂的摄象跟踪系统变得简单。还能与中央控制系统进行无缝连接，实现更为强大的功能。触摸屏不但能够显示会议系统信息和各种数据资料，更重要的是可编程性，能够编辑会议管理功能，以实现对整个会议系统的局部或全部功能控制和资料管理。
UNISENG会议室系统技术的先进性与适用性
UNISENG充分利用自身在控制方面的强势，在会议系统的管理控制方面全部采用数字信息化。
UNISENG在AV、控制行业作为国内最领先、国际知名品牌，一直是高品质产品的代名词。在专业音频会议系统产品的研发设计上秉承UNISENG在音频领域的精湛技术，在音频处理上采用半导体嵌入式数字音频芯片，并采用国际流行的、先进的SMT贴片工艺批量生产，使产品产品质量的可靠性和稳定性得到有效的保障。
UNISENG会议系统是国内最大的电子产品制造公司之一，拥有完整的系列产品，能够满足任何小型、中型、大型会议要求，性能优异。为种种会议环境提供灵活的管理，并具有多功能、高音质、数据传送保密等优点，能够对会议的全过程实行全面的控制。
UNISENG会议室系统突出的音频还原特性：
会议系统作为特殊的音响系统，无论是何种应用形式，何种功能，会议进行中发言者讲话中的每一个字都必须毫不含糊清晰的被参会者所听到，因此在会议进行中高音质的声音还原特性才是真正的精华所在。
UNISENG会议系统最为突出的优势是UNISENG享誉音频行业先进的嵌入式音频芯片处理技术。由UNISENG台湾高雄研发中心历经三年,整合台湾半导体嵌入式数字音频芯片优势研发成功。话筒中采用了高性能的“Bit Stream”系统进行模-数转换及数据协议转换芯片，使结构十分紧凑。控制单元内置均衡器、啸叫抑制器等设备，使信号的质量和幅度都不会衰减，具有稳定、纯正的声音，消除了干扰、失真、串音等现象,这些系统是特别为匹配人耳听觉特性而设计的，是声音质量即清晰又自然的保证，即使长时间的会议讨论也绝不会另与会者产生“听觉疲劳”。
会议系统作为特殊的音响系统在工作时难免会发生扩声环节中存在的“声反馈”现象。
一旦发生声反馈现象必然影响与会者的情绪及整体的扩声音量。UNISENG会议系统内置独有的声反馈抑制功能可非常有效的降低这种现象，同时有利于提高整体的扩声质量。
UNISENG会议室系统的功能和扩展
UNISENG的扩展主要表现在将视音频系统与中央控制系统的集成应用上，最终形成完整的“多媒体会议集成解决方案”，有着其它品牌不可比拟的优势。
秉承UNISENG一贯倡导的全面的系统集成解决方案的理念，当UNISENG产品综合在一起使用的时候，无论是系统性能的统一性或连贯性都得以上升到一个新的高度。UNISENG能够作到ACS（数字音频会议系统）+MCS（多媒体中央控制系统），各个不同系统之间有着紧密的兼容性，组成一个UNISENG产品全面的会议应用环境的系统解决方案。
UNISENG会议室系统产品的人性化设计
UNISENG精致的外观和工艺秉承了其对产品质量可靠要求的一贯宗旨。
特别是UNISENG的话筒有一些独有而实用的功能，如：支持直接外接录音功能，便于与会者记录；啸叫自动抑制，解决了会议中的大难题。保证了重要会议的顺利进行和出现不必要的尴尬局面；其它诸如盲人与会功能、咳声自动消除、语速提示等都为重要会议的顺利提供了可靠的保障。

UNISENG会议室系统售后服务
UNISENG的经销商遍布全国各地。公司承诺产品三个月包换，一年免费服务，终生维护的服务方针。为广大经销商提供更好，更便捷的售后服务。
基于以上因素，我们强烈建议应优先考虑使用UNISENG会议室系统。
数字化同声传译会议系统方案
※ 功能概述
n 实现会议讨论发言功能，与会代表按下发言键便能够发言
n 由主机设置话筒的开启数量和开启模式来控制会议秩序
n 系统标准主机最多可连接108台单元，增加扩展单元，最多可连接4086台发言单元
n 发言者的声音可经过内置扬声器传输
n 音频输入／输出接口和MIC接口，可连接会场扩声设备及录音设备
n 可进行多种语种的会议，标准主机最多接5台翻译单元，可实现6种语种同声传译（含原声）
n 与会代表能够进行语种通道选择，收听多种语种
n 具备各语种音频独立输出接口
n 连接红外线语言分配系统，能够让更多的与会者旁听
n 可设置摄像头自动跟踪，实现联动功能
n 主席可经过一个液晶显示屏的查看会议信息和对会议进行管理
n 可与UNISENG中央控制系统结合，缔造完美会议室系统方案
n 可扩展连接电话耦合器可进行远程电话会议

※ 软件管理功能
n 会议发言模式管理：
u 发言人数限制功能
u 先进先出功能：设定能够同时打开的发言单元数量，后打开的会自动将之前已经打开的发言单元关闭
u 指定发言模式：会议主席或管理员指定发言人时，直接经过管理软件的界面打开其相应的发言单元
u 申请发言模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员经过管理软件的界面打开其相应的发言单元。申请人再按一下按钮即可取消自己的申请
u 不可撤消式申请模式：与会人员按底座上的按钮来申请发言，由会议主席或管理员经过管理软件的界面打开其相应的发言单元。申请人不可撤消申请
u 单元定时发言和发言时间限制：由管理软件统一安排各单元发言次序及发言时间
n 发言单元管理：
u 任意单元的开关
u 查询发言单元动作信息
u 指定话筒的联锁状态
n 同声传译功能控制：
u 打语种通道/翻译单元的设置、分配和线路调度
u 译员活动的在线监视
u 打印译员配置的资料
n 摄像自动跟踪功能控制：
u 摄像机的调试与预置位设置
u 摄像机信号的切换操作
n 所有软件功能均提供协议接口，可配合集中控制系统进行统一管理
背投拼接方案
根据应用要求，我们选择*******投影机做为大屏的投影机，配合多屏拼接控制器和矩阵切换器，以*X*排列组合成背投拼接墙。
大屏幕具体尺寸如下：
1 大屏显示尺寸：
单屏显示尺寸：***mm(宽) ×***mm(高)
单屏实际尺寸：***mm(宽) ×***mm(高)
注：根据实际工程实施经验，我们建议拼接屏距地面高度在80厘米左右，。整个背投屏的预留深度约需要4米。
物理特性:
单屏分辨率：1400×1050
单机显示对比度：1200-7500:1
单屏亮度： 3000ANSI流明
输入刷新频率： 48--120Hz
显示色彩： 支持256，64K，16M及真彩色等多种颜色模式
显示特性：支持画中画

5. 系统总体方案
浅析会议系统与中控系统的整合
随着社会的发展，会议室与时俱进，智能化程度在不断的提高，虽然会议室因功能不同而产生了配套设备的差异，但总的来说，现在的智能会议室配套设备一般都包括中央控制系统，来实现对会议室周边设备的集中控制。

多媒体会议室的构成

数字化会议系统
功能概述
n 实现会议讨论发言功能，与会代表按下发言键便能够发言
n 由主机设置话筒的开启数量和开启模式来控制会议秩序
n 系统标准主机最多可连接128台单元，增加扩展单元，最多可连接4096台发言单元
n 发言者的声音可经过内置扬声器传输
n 音频输入／输出接口，可连接会场扩声设备及录音设备
n 可进行多种语种的会议，标准主机最多接5台翻译单元，可实现6种语种同声传译（含原声）
n 与会代表能够进行语种通道选择，收听多种语种
n 具备各语种音频独立输出接口，连接红外线语言分配系统，能够让更多的与会者旁听
n 具有电子投票表决功能
n 可设置摄像头自动跟踪，实现联动功能
n 可与UNISENG中央控制系统无缝连接，缔造完美会议室系统方案

※ 软件管理功能
n 会议发言模式管理：
u 发言人数限制功能
u 先进先出功能：设定能够同时打开的发言单元数量，后打开的会自动将之前已经打开的发言单元关闭
u 指定发言模式：会议主席或管理员指定发言人时，直接经过管理软件的界面打开其相应的发言单元
n 发言单元管理：
u 任意单元的开关
u 查询发言单元动作信息
n 同声传译功能控制：
u 语种通道/翻译单元的设置、分配和线路调度
n 投票表决方案的制定、
n 所有软件功能均提供协议接口，可配合集中控制系统进行统一管理

图解

中央控制系统
功能概述
采用一个UNISENG 7寸无线彩色触摸屏USWS70A控制厅内的所有电气设备，包括控制投影机开关、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能。采用中央集成控制系统大大简化了操作过程。所有音、视频信号经过质量可靠、技术先进的UNISENG的矩阵切换器进行选择。

控制方式分析：
序号
设备名称
控制方式
1
会议系统管理
RS-232
2
摄像跟踪
RS-485
3
投影机
红外 或 RS-232
4
视频会议系统
红外
5
DVD
红外
6
录像机
红外
7
摄像机
RS-485 或 USPWR-8（继电器开关量）
8
视频展台
红外 或 RS-232
9
电动屏幕／电动升降架
USPWR-8（继电器开关量）
10
电动窗帘
红外或 USPWR-8（继电器开关量）
11
日光灯开关
USPWR-8（（继电器开关量）
12
白炽灯调节
USLITE-4
13
切换器
RS232
14
音量控制
US-VOL
经过中央集成控制系统达到功能：
用USIR（红外发射棒）控制投影机、DVD、VCR、功放、 视频会议系统和电动窗帘，实现A/V系统的自动化控制；
经过主机上的串行通讯口控制A/V矩阵和VGA矩阵，实现所有音视频、VGA信号的自由切换，投影机等带串行通讯协议的设备；
经过USPWR-8（电源控制器）控制屏幕、升降架、日光灯和设备电源，实现所有电源的自动控制；
经过USLITE-4A控制白炽灯从全暗到全亮，实现无级调光；
经过US-VOL控制音量，使音量真正的受控制；
因为所有的设备都受到控制，因此能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；经过控制A/V矩阵，能够实现将所有的音视频切换到会议室的所有音视频输出设备上；经过控制VGA矩阵，能够将多台计算机的VGA信号切换到投影机。系统方案产品介绍
大屏幕投影显示系统
大屏幕投影机的选择主要考虑其亮度、分辩率、性能价格比。国际会议厅和多功能厅的投影机建议采用日本xxx公司的演讲厅级的投影机xxx。xxx是世界投影机市场的先锋，自成立以来，不断努力研究及制造不同种类的数据/视频投影机及提供客户服务，它能够有更为简便的应用，更为方便的应用。在新的机型方面我们推出了三种机型，主要是网络与无线。xxx致力于开发尽量少用计算机，不用笔记本电脑，只用投影机就能够进行应用的投影。当前经过利用一些技术实现了能够把大的文件进行传输，今后我们希望能够运用IEEE11A的技术，实现宽带网络上数据的传输。xxx公司是世界上民用/专业视听产品、通讯产品和信息技术等领域的先导之一，而它在音乐、电影和计算机娱乐业务运营方面的成就也使其成为全球最大的综合娱乐公司之一。
………………
会议扩声系统
本会议厅视听环境，能够进行多种信号源的交流，如视频展示台、VHS录象机、DVD播放机、电脑信号/等音视频同步信号都能够经过US-SCM系统来完成视听同步控制，像中型的多媒体演示厅、指挥中心等音频环境都能够在此基础上随实际环境的不同进行增减扩充，如果考虑娱乐演唱的需求，能够增加一台效果器，无线话筒和会议话筒等设备视实际情况进行选择配置。
会议厅音频扩声系统要进行语言、其它影音资料音频信号的重播，在设计时重点考虑扬声器的分布以及声压覆盖的均匀，系统的互相信号的交流。作到各种音频信号重播清晰不混浊。
根据国家厅堂扩声系统设计的声学特性指标标准，在空场稳态准峰值状态下的最大声压级a.语言扩声系统一级标准要≥90dB，b.语言和音乐扩声系统一级标准要达≥95dB； c.声场不均匀度要做到1.0kHz和4.0kHz时测量≤8dB；d.传声增益在0.125~4.0 kHz的平均值要≥-8dB；以上为国家标准我们的音频扩声系统一定要达到和超过国家规定的标准，以体现系统的优异性能。多功能大厅扩声系统的音响效果应能符合以上GYJ125厅堂扩声系统设计的声学特性指标中的语言和音乐兼用一级标准演讲时应能达到语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫，声像定位正确。建筑声学上的缺陷，我们要能经过电声的方式予以补偿，因此扩声设备的质量必须是高质量的。本方案选用的扬声器系统是世界著名品牌的专业音响SONY扬声器系统。
根据厅堂扩声系统设计的声学特性指标，在空场稳态准峰值状态下的最大声压级a.室内语言扩声系统一级标准要达90dB，b.室内语言和音乐扩声系统一级标准要达95dB；我们的系统按照b标准来进行设计同时也就兼达到a标准了。
…………
远程视频会议系统

数字会议系统
会议系统主机——US-PC3000
产品说明

功能描述
n 系统主机最多可连接128台发言单元，经过扩展口接入扩展主机（多个扩展主机之间手拉手串联连接），最多可接入4096台发言单元，且相互无干扰
n 最多可连接5台翻译单元，实现6种语言同声传译功能
n "手拉手"电缆串接模式，便于安装和维护
n 内置摄像跟踪功能，4个摄象机接口，安装、维护更简单
n 定位遥控器对摄象头进行定位，方便更快捷
n 具有音频输入接口，可输入外部音频信号（如背景音乐）
n 具有多组音频通道输出，可连接PA功放对发言者的讲话进行放大输出，也可连接卡座进行录音
n 发言人数限制功能：发言单元数量1、2、4、6可调，主席单元不受限制
n 正常发言模式：设定能够同时打开的发言单元数量，当发言人数达到定值时，要打开另一台发言单元，必须先关闭已打开的发言单元
n 先进先出功能：设定能够同时打开的发言单元数量，当发言人数达到定值时，后打开的发言单元会自动取代之前最早打开的发言单元
n 内置均衡器，能够对系统输出的音频信号进行高、低音调节，以适应不同的听觉要求
n 内置移频器，能够有效抑制啸叫
n 配合中央控制系统可实现由中央控制系统对会议系统进行统一管理，全面代替管理软件，如各种会议模式的选择和配置、发言人数的设定等
n 配合摄像跟踪系统可实现视像自动跟踪功能
n 投票表决功能及数据管理功能
n 配合电话耦合器能够进行远程电话会议
n 主机外壳采用金属材料，线路与外壳都加强了与地线的连接，保证具备可抗静电8000V的能力
n 主机可安装在19英寸标准机柜上，便于摆放及设备维护
※ 电脑管理软件功能：
A. 会议发言模式管理：
n 发言人数限制功能：最多同时打开话筒数量，1、2、4、6可选，主席单元不受限制
n 先进先出功能：设定能够同时打开的发言单元数量，后打开的发言单元会自动取代之前最早打开的发言单元
n 指定发言模式：管理员指定发言人时，直接经过管理软件的界面打开其相应的代表单元
B. 发言单元管理
n 任意单元的开关
n 查询发言单元动作信息
C. 投票表决功能及数据管理
n 系统默认为不记名投票
n 系统默认为最后一次表决有效的计票方式
n 系统能够在10秒内统计表决结果，可选用多种结果显示方式如数据列表、柱状或饼状等
n 表决结果能够在大厅显示器上和主席单元的LCD屏上显示出来
n 表决结果不可修改，但能够重新进行表决，表决结果能够打印出来或储存在电脑里
D. 同声传译功能控制
n 语种通道/翻译单元的设置、分配和线路调度

技术参数
电源
开关电源100-240V
静态功耗
10W
最大功率
350W
输出功率
≤110W/24V
音频输出
阻抗：100Ω 方式：非平衡
话筒输入
阻抗：2kΩ
电平：-60 dB
方式：非平衡
频率响应
60－12kHz
信噪比(S/N)
> 80dB
谐波失真
< 0.5%
过载波失真
<1%
串音衰减（1kHz）
>50dB
重量
5.25KG
尺寸
430L x 275W x90H (mm)
颜色
白色／灰色

发言单元——US-M3002/4

功能描述
n 配置US-PC3000A系统主机，最多可连接128台会议单元，添加扩展模块最多可连接4096台发言单元
n 单元按键可用于麦克风开关、个人签到和投票表决
n 单元具有内置扬声器，音质清晰，并具有音量调节旋钮
n 两个耳机接口，并可自由调节音量
n 高指向性话筒并带有发言指示灯圈（红色）
n 具有啸叫抑制功能，当话筒打开时，内置的扬声器会自动关闭，防止声音回输
n 主席单元不受发言人数限制控制
n 主席单元具有全权控制会议秩序的优先功能
n 主席单元的连接位置不受限制，可串联在线路的任意位置
n 配合摄像机自动跟踪系统可实现摄像与会议单元自动跟踪
n 发言人数限制功能：经过主机前面板菜单操作自由设置
n 先进先出功能：除主席单元外，经过前面板菜单操作设置同时发言单元数量，后打开的会自动将之前已经打开的发言单元关闭
n "手拉手"电缆串接模式，便于安装和维护
n 单元为无源设备，由系统主机供电。输入电压为24V，属安全范围
n 单元自带2米8芯连线，线材采用全线铝箔＋水线屏蔽，大大降低强电磁波对线材的干扰
n 单元具有8P-DIN插座用于系统连接
技术参数
电源
DC24V（主机供电）
单元接口
DIN 8P专用接口
功率消耗
3W
耳机输出
9dBu，8—32Ω，3.5mm微型插口
扬声器功率
1.2W
传声器类型
高指向性柱极式
指向特性
心型
信噪比(S/N)
> 80dB
串扰衰减
> 80dB
失真
< 0.10%
频率响应
60—8KHz
等效噪声
≈20dB SPL
最大SPL
105dB（3%门限）
灵敏度
-22dBv/Pa
尺寸
158L x 140W x 70H (mm)不含话筒长度
重量
0.82KG
颜色
灰色

摄像跟踪系统——US-V1001/2系列高速预置球型摄像机
功能描述
产品描述:
1.功能完善的高性能数字DSP设计，性能稳定
2.内部设置数据断电后不丢失
3.一体化集成设计，结构紧凑，可靠性高
4.64个预置位随意储存，定位准确
5.自动巡航监视
6.采用RS-485总线控制
7.选用直流电机，低速运行平稳
8.精密电机驱动，运转平稳、反应灵敏
9.水平360°连续旋转，无监视盲区
10.旋转速度根据镜头变换倍数自动调整
11.垂直方向实现180°自动翻转连续监视
12.自动光圈、自动聚焦、自动白平衡
13.背光补偿功能，在有强光源的背景中能够看到所有的物体
14.夜视功能，根据环境光线的变化自动转换CCD照度n

技术参数：
影像感应器：1/4″彩色CCD
有效像素：752H×582V（440000pixels）PAL
同步系统：内同步
视频输出：复合讯号1.0Vp-p/75Ω
白平衡：自动/手动
电源：AC24V±10%1.25A
功耗：30VA
重量： 4Kg
安装方式：室内吸顶式安装、壁挂式安装
相对湿度：10-75%（无凝聚情况下）
操作温度：0℃~40℃（正常范围）
扫描系统：15.625KHz(H)50Hz(V)
水平解像度：480电视线
信噪比：大于48分贝
电子快门：1/3～1/10000秒
最低照度：0.01～1Lux(F1.6)
变焦范围：18倍光学变倍 12倍电子放大
光圈：自动/手动
变焦：自动/手动
水平转动：0～300°/s
上下转动：0～60°/s
预置位：最多128个
巡视功能：至多储存6条巡视轨迹
线扫速度：0.5～30°/s
轨迹自学习：40秒

系统配件——US-L*** 系列连接线缆
产品说明
1. US-L005是5米连接电缆
2. US-L010是10米连接电缆
3. US-L020是20米连接电缆
4. US-L100是100米连接电缆
功能描述
5. 用于会议主机与扩展主机之间的连接或与发言单元之间的连接或作为发言单元之间的延长线缆
6. 具有5米、10米、20米、100米四种规格可选
7. 8/13P DIN线缆，一公一母接口
8. 传输距离最远可达1000米

9. 信号处理系统
UNISENG AV 8系列 矩阵

UNISENG系列AV切换器是专门为视、音频信号的显示切换而设计的高性能智能矩阵开关设备，用于将各路音视频输出信道中的任意信道上，主要应用于广播电视工程，电视教学、指挥控制中心等场合。
本产品带有断电现场切换记忆保护、LCD液晶显示、音视频同步或分离切换等功能，具备RS-232通讯接口，能够方便与计算机、遥控系统或各种远程控制设备配合使用。
产品特性：
8路音视频信号输入，2/4/8路音视频信号矩阵输出用于将各路音视频输出信道中的任意信道上，主要应用于广播电视工程，电视教学、指挥控制中心等场合。
性能特征：
  •  音视频同步或分离切换等功能；
  •  输入和输出端采用AMP公司的BNC接口；
  •  带有断电现场保护功能；
  •  LCD液晶同步显示功能；
  •  具备RS232通讯接口，能够方便与个人计算机或众多中控设备配合使用；
  •  红外遥控功能；
  •  加强端口静电保护功能；
  •  经过互联网可实现远程底层软件（Firmware）升级更新功能；
  •  经过互联网可实现远程临视及控制功能；
  •  优化绑定指令可实现对大屏墙群发控制功能；
  •  特设的存储/调用功能，方便用户操作；
  •  可编程的用户环境，使用户可方便操作；
  •  设定LCD背光开闭时间；
  •  蜂鸣器的启用/禁用状态；
  •  矩阵回馈信号量的精简与详细。
技术参数：
视频参数
   带宽：150MHz-0.1dB带宽，支持720线及以上的视频；
   串音：-5dB@10M，-40dB@100M；
   差分增益误差：<0.02%；
   差分相位误差：<0.02度；
   回波损耗：<-30dB@5MHz；
 音频性能
   频率响应：20Hz to 22kHz@+0.1dB；
   总谐波失真+噪声（THD+N）:<0.03%@1kHz；
   信噪比（S/N）：>90dD@输出为20dBu时；
   串音：<-85dB@1kHz，Full Load；
   立体声信道分离度：>92dB@1kHz；
   共模抑制比(CMRR):>80Db@20h—22KHz。
UNISENG VGA 8系列矩阵

VGA8:不带音频型号在原有的基础上加强了信号长距离传输失真补偿技术。
VGA8-A:自带音频型号，不但在经济投入上占有优势，还可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小！
产品特性：
UNISENG新一代VGA8系列矩阵采用高速无触点切换集成电路，切换延时≤200ns，，分自带音频和不带音频两种型号，不带音频型号在原有的基础上加强了信号长距离传输失真补偿技术，自带音频型号，不但在经济投入上占有优势，还可将计算机的视频信号和音频信号实现无缝隙的同步切换，干扰更小！
    实现逻辑矩阵功能，任意选择搭配输出切换。
    选用专业矩阵芯片，自带缓冲，输出更加稳定，图象高度清晰。手动面板控制，RS-232控制可靠。断电现场保护功能，保证切换记忆。可添加红外遥控器，使用遥控控制，更加灵活方便。
 性能特征：
  •  带有断电现场保护功能；
  •  输入和输出端采用AMP公司的BNC接口；
  •  LCD液晶同步显示功能；
  •  音视频同步或分离切换等功能；
  •  具备RS-232通讯接口，能够方便与个人电脑或众多中控设备配合使用；
  •  红外遥控功能；
  •  加强端口静电保护功能；
  •  经过互联网可实现远程底层软件（Firmware）升级更新功能；
  •  经过互联网可实现远程临视及控制功能；
  •  优化的绑定指令可实现对大屏墙群发控制功能；
  •  预设的存储/调用功能，使用户可方便操作；
  •  设定LCD背光开闭时间；
  •  蜂鸣器的启用/禁用状态，矩阵反馈信号量的精简与详细。
技术参数
带宽：300MHZ@-3D
