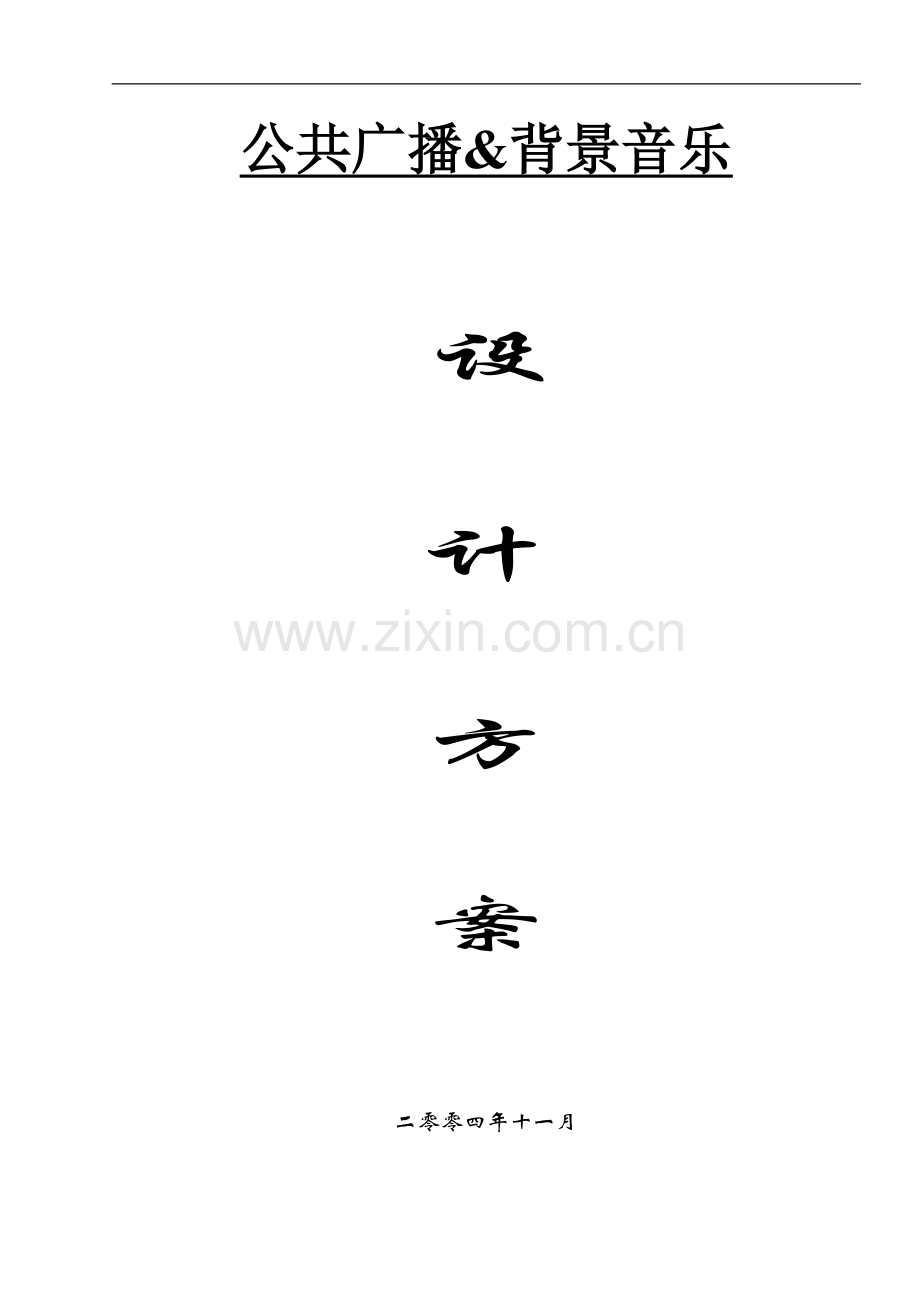

安庆某中学校园智能广播系统设计方案.doc

公共广播&背景音乐设计方案二零零四年十一月简介：数字化公共广播（DCI数控广播系统，CPPA中央处理数控广播中心，NCX网络音频广播系统），采用8位嵌入式微处理器，处理灵活，可靠性高。CEO-PA数字化公共广播设备具备EIA/RIA-485，控制协议采用BACNET（Building Automation Control Network）标准的MS/TP（Master-Slave/TokenRing Passing）协议。该协议可以灵活支持主从和对等结构的低速现场网络，并且易于同其他标准的智能设备进行现场总线级的互操作。图形LCD作为人机接口，采用多级图形化菜单实现广播设备的功能设定、查询和运行态监测，形象方便，并可以支持多种语言。中央控制器、节目定时器、节目编程定时器均可以实现对公共广播系统的系统控制。中央控制器控制功能全面，控制面广，可实现复杂、广域的公共广播系统；节目定时器和节目编程定时器在中小尺度、控制复杂程度中等的公共广播系统中也可以出色地完成中央控制的功能。提供给用户最大的系统可伸缩性。设备的主处理器统一采用台湾华邦公司生产的78EXX系列8位嵌入式微处理器；对于不同的设备根据其功能的复杂选择不同程序容量的CPU。控制器软件采用Keil C51编制，保证了程序的模块化和结构化。所有设备的控制器软件采用统一的软件结构，应功能不同编制不同的相应功能模块，易于进行产品的测试和维护升级。我们在全国建立了完善的售后服务体系，公司以顾客至上、质量为本、服务第一、广泛合作、开拓进取为经营理念。在新科技飞速发展的今天，我们将提供更新、更好的科技产品并服务于用户。我们相信CEO-PA公共广播产品一定是您最佳的选择。设计思想严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。具体体现在以下几个方面：先进性和可扩展性：现代信息技术的发展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间内与社会发展相适应。但由于现代科学技术的飞速发展，故必须充分考虑今后的发展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了甲方的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。a) 科学性和规范性：公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供甲方存档。特别作为政府拨款项目，必须确保整个工程经得起各方面的和较长时间的严格考验。执行的主要规范内容包括：s GJG/T16-92民用建筑电气设计规范s 行业相关的规定及规范s 总体规划图s 建设单位的设计要求及现场情况的勘察。b) 安全性和可靠性：公共广播系统的建设，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须安全、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对甲方人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后服务等方面给予全力支持。（容后付上授权证书）这一点是国际国内工程招标项目重点考核的关键条件之一。三、技术说明文件本系统设计是根据甲方的要求，综合吸取当前国内背景音乐系统的先进技术，设计成一套设备先进、格调高雅、音质优美、功能齐全的现代化公共广播/背景音乐系统。所配置的主要设备均选用名牌产品以确保高超的性能指标，而辅助设备则选用进口或国产可靠品牌以适当降低造价。运用我们从事多功能厅设计和施工十多年的理论和实践经验，精心搭配组合，确保性能优异，质量可靠。下面分别对公共广播/背景音乐系统的设计方案分别作一简要说明。公共/消防广播设计指标：中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）1999年6月1日实施5.4.1控制中心报警系统应设火灾应急广播,集中报警系统宜设置火灾应急广播。5.4.2火灾应急广播扬声器的设置，应符合下列要求：5.4.2.1民用建筑内扬声器应设置在走道和大厅等公共场。每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火区内的任何部位到最近一个扬声器的距离不大于25m。走道内最后一个扬声器至走道末端的距离不应大于12.5m。5.4.2.2在环境噪声大于60的场所设置的扬声器，在其播放范围内最远点播放声压级应高于背景噪声的15。5.4.2.3客房设置声用于扬声器时，其功率不宜小于1.0W。5.4.3火灾应急广播与公共广播合用时，应符合下列要求：5.4.3.1火灾时应能在消防控制室将火灾疏散层的扬声器和公共广播扩音机强制转入火灾应急广播状态。5.4.3.2消防控制室应能监控用于火灾应急广播时的扩音机的工作状态，并应具有遥控开启扩音机和采用传声器播音的功能。5.4.3.3床头控制柜内设有服务性音乐广播扬声器，应有火灾应急广播功能。5.4.3.4应设置火灾应急广播备用扩音机，其容量不应小于火灾时需同时广播的范围内火灾应急广播扬声器最大容量总和的1.5倍。我们在设计公共广播/背景音乐系统工程项目的时候，严格遵循公共广播/背景音乐系统工程项目各个场地的具体技术要求，同时参照国家有关声学标准，按照场地的实际情况和使用功能要求，进行公共/消防广播系统的设计和设备配置，使系统的设计技术标准规范、设备标准规范、工程标准规范完全符合国家有关条例及规范。1、安庆一中公共广播/背景音乐系统方案说明11、前言背景音乐简称BGM，是 Back ground music 的缩写，它的主要作用是掩盖噪声并创造一种轻松和谐的气氛，听的人若不专心听，就不能辨别其声源位置，音量较小，是一种创造轻松愉快环境气氛的音乐。1.3、设计使用功能和说明：1.3.1、设计使用功能： 广播职能包含：服务性广播，背景音乐系统，业务性广播，火灾事故广播等。系统由多种可选择的设备所组成，制造商按照成熟、稳定、先进的原则生产，能保证满足24 小时不间断工作的要求。1)编组广播；区域或子区域。可任意编组广播不同节目。2)全部广播：实现全校广播。3)分区广播：对教学区、办公区、室外活动区等实现区域广播，又能任意区域进行组合广播。以下分区状况，投标方根据实际情况作合理设计。a.行政楼b.教学楼c.艺术楼d.图书馆e.科技馆f.九一六分部e.室外活动区：包括绿地、体育场、操场、校园所有室外空间等4)定时广播：设定时间，由控制中心定时对某一区域编组广播。5)多信源广播：广播内容，由无线电台广播、讲话广播、卡座、CD、多媒体电脑广播等。6)教学楼教室广播功放需有备份。7)在功放输出端设置每路监听，确保每一路工作正常。8)广播系统节目源通常设置四个：数码调谐器、CD唱机、双卡录音座和广播话筒。a、AM/FM调谐器选用石英锁相环数码调谐器，接收稳定，可储存多个AM/FM电台节目。b、CD机选用多碟CD唱机，预先放入多张CD片，所有曲目可预先循环播放。c、录音座选用双卡录音座，双卡可循环工作，播放背景音乐录音带，也可供广播通知临时录音使用。d、广播话筒选用台式鹅颈话筒，操作方便，内置钟声发生器，说话前可发出清脆的钟声，以提醒听众注意，主要供广播通知时使用。9)强大的矩阵功每个区可实现同播放不同的节目内容。1.3.2、设计说明：公共广播/背景音乐系统由系统控制中心、信号放大处理设备、传输线路和放声设备组成。具体如下：背景音乐控制中心提供管理人员对系统的管理及控制功能：启动/关闭系统；分区播音内容选择；各种公务广播。所有设备放于专用机房。音源由FM收音头、双卡循环放音卡座及激光唱机等广播话筒及主机的音源组成。收音头接收当地的调频广播节目。双卡循环放音卡座可选用普通磁带、金属磁带，激光唱机可用于长时间播放背景音乐。广播话筒设在广播机房以满足集散结合的广播体系。同时采用系统主机强大功能实现多区域分区广播，多音源在不同区域同时播放、定时循环的播放，利用主机的大容量曲目库及多路音源输出，使得音乐内容更加丰富。功率放大及音频处理设备功率放大及音频处理设备由数字音频矩阵器及数字定压功放组成。具有可靠性高、频带高、失真小等特点，保证24小时正常工作。1.3.3系统分区一个公共广播系统通常划分成若干个区域，由管理人员（或预编程序）决定那些区域须发布广播、那些区域须暂停广播、那些区域须插入紧急广播- - - 等等。本系统采用分片区方式管理，分12个区： 1. 行政楼2. 教学楼3. 艺术楼4. 图书馆5. 科技馆6. 绿化带7. 体育场 8. 食堂 9. 行政楼走廊10. 教学楼走廊系统架构如下：a. 行政楼广播系统控制中心b. 教学楼c. 艺术楼f. 室外活动区d. 图书馆e. 科技馆 扬声器列表：共有11个分区。根据要求，共有扬声器 个。详见下表：楼号室内音箱音柱或户外音箱音量控制器草地音箱备注行政楼教学楼艺术楼科技馆 绿化带体育场行政楼走廊教学楼走廊 食堂大门总计传输线路部分以及设备安装:A. 从主机房出来分多路到各区,道路部分沿路边的草地走线,接入沿线所有放音设备.草地 部分沿草地走线,接入所有放音设备.B. 为保障系统可靠工作,线路套钢管保护,每个音柱,拐角处均设置检查井.C. 管道敷设时,埋设深度应符合相关规定: 人行道部分,埋设深度0.2米 非载重车道部分,埋设深度0.4米 载重车道部分,埋设深度0.7米 5、扩声系统主要配置设备CE-8000系统中央控制主机：操作界面 、简单易用的触摸屏操作控。、所有DCI系列可编程的机器都可通中央控制主机来编程及控制。、可对整个系统系统时间校时。 、有权限功能。、具有系统锁。 、有设置消防演习功能。、可对所有消防信息记录查询并打印功能。 、可远程对本系统所有功能进行控制操作。、可四路内置音源同时输出口，并且可定时播 放和手动播放。、有音频格式转换功能 、麦克风接口。CE-8816数控系统矩阵主机、大屏幕液晶显示屏，图形化界面，多级菜单 操作简单，一键飞梭、具有同步广播、分区寻呼、紧急广播功能不敷出、8路音源输入、16路功放输出、主机设有16路报警矩阵信号控制功能，信息传输出随心所欲，音乐信号切换方便块捷、可手动/定时选择不同音源通道在不同功放通道输出、报警可强行选通、断电程序不丢失，来电自动恢复程序运行，有记忆功能、区域音量独立控制数字化矩阵控制主机是实现定时、定区多音源广播系统的首选控制设备。该控制主机将音源输入、功放输出、消防报警等功能集于一身，只要将所需广播内容编入程序，设置自动运行，系统就可实现定时开启，定时关闭，自动播放背景音乐。系统只要有消防信号输入都能自动强插入报警广播。CE-8011P前置放大器、受系统中央控制器控制 、分路音量控制统一音量调节器、强插（默音）功能 、10路输入（5话筒、3线路、2紧急）CE-8016T系统定时器微电脑控制，受系统中央控制器控制。轻触式、一键飞梭操作，大液晶屏幕显示，全中文菜单，图形化界面，多级菜单操作模式。机器设有十路可编程定时控制电源，每一路可定上、断电，内置六种钟声提示音，可外设CD机、卡座、调谐器等设备电源，可实现无人值守。机器存储容量大，可编辑七天不同程序，也可编辑其中一天程序，选择“拷贝”菜单，编辑程序简单、省时，还可设置节日时间等。断电不丢失程序，来电恢复自动运行。设有消防联动报警。、大屏幕液晶显示屏，图形化界面，操作简单一键飞梭、设有十路可编辑定时控制电源 、内置钟声输出，警报输入接口、断电程序不丢失，来电自动恢复运行 、可同时控制十路电源插座CE-8028S电源时序器、受系统中央控制器控制、公共广播系统电源管理设备之首选、按顺序开启/关闭多达16路受控设备电源、通过定时器作自动/人工控制、插座总容量达4.5KVADCI纯后级广播功放 、100V、70V定压输出和4欧16欧定阻输出，1单元LED 电平指示； 、RCA插口和XLR插口供方便地环接； 、输出短路保护及告警、过热告警和饱和失真告警。型号CE-8660CE-81000额定输出功率660w1000w输入灵敏度1V 0dBV等效输入噪声-95dB阻尼系数200:1共摸抑制不小于 92dB频响90Hz-20KHz 3dB总谐波失真4/1KHz15V/microsecond尺寸484415133净重15Kg20.5Kg35.5KgCE-CD11 光碟机（单碟）说明：1、 自动播出控制，全数码伺服2、 支持VCD、CD及MP33、 系统+ESS解码安案，超强纠错功能CE-F208R数字调节器说明：1、 专业级高保真立体声数码石英锁相环收音系统2、 手动/自动调节功能，99个频道储存3、 关机自动记忆功能，数据终身记忆永不丢失4、 输出采用AA类放大音质倍感动听，双2CH5、 31健红外线悠闲全功能遥控，6种色彩频谱显示模式选择CE-W218K立体声卡座1、 双自动回带卡座：一个放音，一个双向放音/录音2、 Dolby B/C杂音抑制，内建MPX滤波器3、 平速/高速录音带对录，音乐/快速选取4、 倒带后自动播放，录音自动静音留白室外音柱：CE-503室外全天候防水音柱对人声、音乐都有还原真实的放大特性，由铝合金材料制成，可抵挡日照雨淋、风沙雪雨，适合户内、户外全天候使用。如网球场、游泳池、花园、学校操场、市集等。安装方式:壁挂式接线方法: COM 70V 100VCE-503室外防水音柱 (铝镁合金)额定功率:30W额定电压:70V-100V工作频率:160Hz-18KHz标准尺寸:550x123x145灵敏度:95dB重 量:5.5Kg壁挂扬声器CE-13CE-S89A 仿真岩石扬声器CE0-PA仿真岩石扬声器系列采用密封式设计，具有防雨、防潮、耐寒、耐热、耐冲击、防盗等优点，是专门设计安装在室外环境中使用，全方位及远程传播，声音效果悦耳悠扬，其适用范围：旅游区、公园、大型广场、人造石山、纲球场、高尔富球场、住宅小区别墅区等CE-S89A 仿真岩石扬声器 (立式)额定功率:10W/20W额定电压:70-100V工作频率:70Hz-160KHz标准尺寸:65x40x42cm灵敏度:91+3dB喇叭安装图6、公共广播系统连接图：（某些设备为可选项）室外6.1、系统设计的科学性、准确性和先进性：对公共广播系统设计时，保证这些场地的声学技术指标达到招标文件中规定的要求，使各个场地的音响系统设计具有科学性、准确性和先进性。6.2、满足功能要求的系统性和实用性：在公共广播系统设备配置中，我们保证系统应具备完成工程所要求功能的能力和水准，符合工程实际需要和国内有关规范的要求，实现容易，操作方便。公共广播系统选用的设备均为国外国内知名厂家的先进产品，设备的指标满足要求，并且具有一致性和互换性，使系统具有良好的灵活性、兼容性、扩展性和可移植性。6.3、设备的可靠性和服务保障：我们设计公共广播系统中主要设备均为著名品牌的产品，CEO-PA专业产品具有极高的可靠性和出色的性能表现已在国内各地成功应用并获很高的赞誉；同时CEO-PA专业产品在全国承诺所有用户享有1年的免费保用，并在国内各地建立有完善的技术服务网络，为客户提供及时有效的服务。6.4、系统配置的经济性：我们始终遵循公共广播系统选用设备的性能和价格之比达到最佳的原则，保证公共广播系统配置具有很高的经济性和实用性。7、系统维护及售后服务：系统维护和售后服务的质量代表着公司的经营态度和实力，也是对发展商承诺的保障的一种体现。系统工程验收交付使用后，负责为期一年的免费技术指导和质量保修。在保修期内，安装调试人员随时为系统工程管理提供跟踪服务，协助业主作好系统维护工作，保证整个系统工程的正常运行。公司应储备常用应急配件以应付社会性的维修任务，并在接到业主报告后小时内赶到现场。人员培训：通过理论培训和实践操作培训，使操作人员对设备有个系统的认识和了解，能对系统进行训练的操作产可对觉故障进行排除，使系统能正常运行及得到良好保养。8、施工安排及资料管理：1. 设置施工办公室、资料柜、材料、工具仓库；2. 购置足够的现场灭火器材及消防器材；3. 完善施工用水、电设施：（检查施工用电设施的安全性能及施工机具的安全性能）4. 组织好施工前安全教育工作；5. 要办好胸卡、备好安全帽；6. 组织有关技术员、施工员、各班组长熟识图纸及施工方案，进行技术交底，做好图纸变更记录。9、文明施工措施：1. 现场划分区域，施工安全及卫生包干落实到责任人；2. 施工现场设监建仓库，保证材料不乱堆乱放；3. 保持道路畅通；4. 要进行文明施工教育，杜绝野蛮施工行为；5. 操作现场要保持清洁、整齐产将加强检查，将责任落实到班组；6. 杜绝浪费现象发生，对工具材料放置要整齐，禁止乱丢乱放；7. 加强宣传教育，保护完成成品，维护施工现场秩序，遵守市政府关于工地文明施工管理的有关规定和公司的文明施工管理规定。10、建立健全资料管理：1. 在施工现场设资料柜，并由专人存管；2. 开工前必须组织图纸会审，并做好会审记录；3. 开工前做好开工报告；4. 在施工过程中，内容发生变更时，须由提出方提出通知，并由工程建设方批准后方可施工，并把变更资料存档；5. 做好隐蔽工程验收记录和所有的技术资料收集、记录、并做好交接记录存档；6. 所有工程用材料、设备均有产品出厂合格证，及部门质量测试报告，并收集齐全；7. 在工程竣工验收前5天，将所有工程技术资料整理完毕，交由甲方审查；8. 在工程竣工验收后15天内将竣工图移交甲方；9. 按要求保证“质量保证资料”齐全。11、施工进度安排：设备供货期为 天，设备安装调试期为 天，总工期为 天，在供货期内可以先敷设线材、管材等。12、需要其它部门配合的问题：本设计方案的系统要求电源供电功率 kVA，应由强电施工单位将供电线路引至灯光及音响控制室，并分别装设总开关。乙方负责总开关以后（下桩）的线路施工。良好的放声效果需要建筑声学装修的配合，即所谓“建声为主，电声为辅”。天花吊顶注意安装牢固，避免产生共振噪声。完善。
