建筑沉降分析系统手册.doc

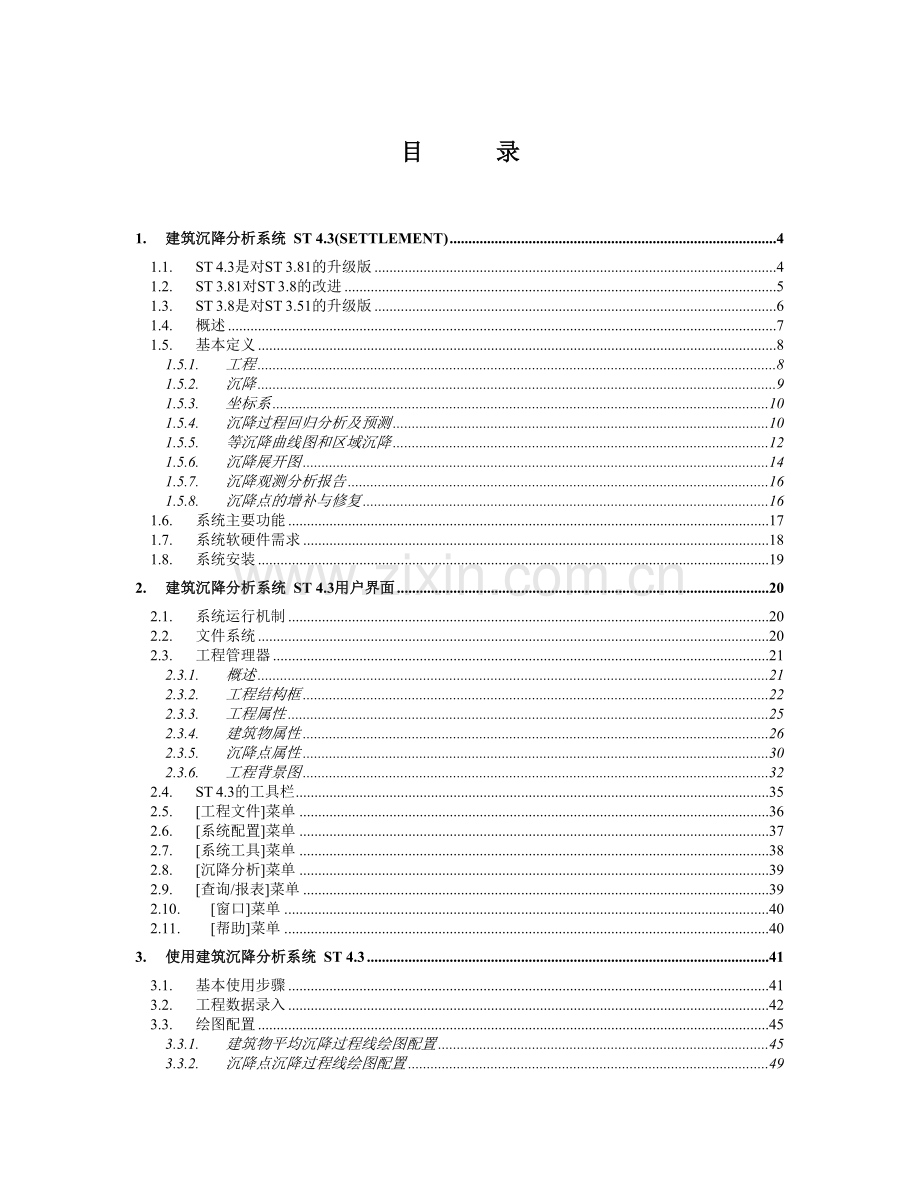

目 录

1. 建筑沉降分析系统 ST 4.3(SETTLEMENT) 4
1.1. ST 4.3是对ST 3.81的升级版 4
1.2. ST 3.81对ST 3.8的改进 5
1.3. ST 3.8是对ST 3.51的升级版 6
1.4. 概述 7
1.5. 基本定义 8
1.5.1. 工程 8
1.5.2. 沉降 9
1.5.3. 坐标系 10
1.5.4. 沉降过程回归分析及预测 10
1.5.5. 等沉降曲线图和区域沉降 12
1.5.6. 沉降展开图 14
1.5.7. 沉降观测分析报告 16
1.5.8. 沉降点的增补与修复 16
1.6. 系统主要功能 17
1.7. 系统软硬件需求 18
1.8. 系统安装 19
2. 建筑沉降分析系统 ST 4.3用户界面 20
2.1. 系统运行机制 20
2.2. 文件系统 20
2.3. 工程管理器 21
2.3.1. 概述 21
2.3.2. 工程结构框 22
2.3.3. 工程属性 25
2.3.4. 建筑物属性 26
2.3.5. 沉降点属性 30
2.3.6. 工程背景图 32
2.4. ST 4.3的工具栏 35
2.5. [工程文件]菜单 36
2.6. [系统配置]菜单 37
2.7. [系统工具]菜单 38
2.8. [沉降分析]菜单 39
2.9. [查询/报表]菜单 39
2.10. [窗口]菜单 40
2.11. [帮助]菜单 40
3. 使用建筑沉降分析系统 ST 4.3 41
3.1. 基本使用步骤 41
3.2. 工程数据录入 42
3.3. 绘图配置 45
3.3.1. 建筑物平均沉降过程线绘图配置 45
3.3.2. 沉降点沉降过程线绘图配置 49
3.3.3. 建筑物沉降过程线的组合绘图配置 50
3.3.4. 建筑物沉降差过程线绘图配置 51
3.3.5. 建筑物平均沉降速度线绘图配置 52
3.3.6. 沉降点沉降速度线绘图配置 53
3.3.7. 建筑物沉降速度线的组合绘图配置 53
3.3.8. 工程区域等沉降曲线图绘图配置 54
3.3.9. 工程区域等沉降速度曲线图绘图配置 57
3.3.10. 建筑物等沉降曲线图绘图配置 57
3.3.11. 建筑物等沉降速度曲线图绘图配置 57
3.3.12. 工程总平面图绘图配置 58
3.3.13. 建筑物轮廓图绘图配置 58
3.3.14. 建筑物沉降展开图(1)绘图配置 58
3.3.15. 建筑物沉降展开图(2)绘图配置 61
3.3.16. 回归分析函数 62
3.4. 沉降分析 64
3.4.1. 沉降量统计分析 64
3.4.2. 沉降差统计分析 65
3.4.3. 沉降过程线及回归分析、预测 66
3.4.4. 建筑物平均沉降过程及回归分析、预测 68
3.4.5. 沉降过程线组合 69
3.4.6. 沉降差过程线及回归分析、预测 70
3.4.7. 建筑物平均沉降速度线 72
3.4.8. 沉降点沉降速度线 73
3.4.9. 沉降点沉降速度线组合 73
3.4.10. 等沉降曲线图 74
3.4.11. 等沉降速度曲线图 76
3.4.12. 工程区域等沉降曲线图 76
3.4.13. 工程区域等沉降速度曲线图 79
3.4.14. 沉降展开图(1) 80
3.4.15. 沉降展开图(2) 82
3.4.16. 沉降过程监测图 84
3.5. 工程总平面图 86
3.6. 建筑物轮廓图/沉降点布置图 86
3.7. 时间--荷载线图 86
3.8. 分阶段线 87
3.9. 查询 87
3.9.1. 概述 87
3.9.2. 工程概况 89
3.9.3. 沉降点 91
3.9.4. 建筑物沉降量 93
3.9.5. 建筑物沉降差 95
3.9.6. 查询任一沉降点点对的沉降差 97
3.9.7. 查询某期沉降数据 97
3.10. 报表及沉降观测分析报告 102
3.10.1. 报表 102
3.10.2. 沉降观测分析报告 105
3.11. 报警 106
3.12. 数据安全 106
3.13. 稳定性分析 106
3.14. 外部调用 108
4. 应用实例 109
4.1. 概述 109
4.2. 沉降分析 110
4.2.1. 工程总平面图 110
4.2.2. 建筑物轮廓图/沉降点布置图 111
4.2.3. 沉降过程线及回归分析、预测 112
4.2.4. 建筑物平均沉降过程线 114
4.2.5. 沉降过程线组合 115
4.2.6. 沉降差过程线及回归分析、预测 116
4.2.7. 沉降速度线 118
4.2.8. 等沉降曲线图 120
4.2.9. 工程区域等沉降曲线图 120
4.2.10. 沉降展开图(1) 122
4.2.11. 沉降展开图(2) 122
4.2.12. 沉降量监测过程线图 124
4.2.13. 沉降差监测过程线图 124
4.2.14. 建筑物平均沉降量监测过程线图 125
4.3. 报表 127
4.3.1. 基准点高程成果表 127
4.3.2. 沉降点高程成果表 128
4.3.3. 沉降观测表 129
4.3.4. 沉降观测记录表C4-4 130
4.3.5. 沉降监测成果表（小略图） 131
4.3.6. 沉降监测成果表（大略图1） 132
4.3.7. 沉降监测成果表（大略图2） 133
4.3.8. 沉降数据汇总表 134
4.3.9. 建筑物沉降观测记录TJ37 135
4.3.10. 综合分析表 136
5. 问题解答 138
5.1. 越界查询... 138
5.2. 关于 dxf 文件 138
5.3. 将位图插入Word 2000 138
5.4. 打印图形 139

1. 建筑沉降分析系统 ST 4.3(Settlement)

1.1. ST 4.3是对ST 3.81的升级版

建筑沉降分析系统 ST 4.3 (Settlement)是对建筑沉降分析系统ST 3.81 (Settlement)的升级版本。

主要升级更新内容：

1. 新增了反映建筑物沉降速度的过程线图，包括[建筑物平均沉降速度线]、[沉降点沉降速度线]和[建筑物沉降点沉降速度线组合]。沉降速度是反映建筑沉降稳定性的重要指标。

2. 新增了对[工程总平面图]和[建筑物轮廓图]的绘图配置功能。用户可以自由选择工程总平面图和建筑物轮廓图的绘图内容、属性等，如可以选择同时或独立注记沉降点名、沉降量、沉降速度，指定线条颜色、自定义图名等等。注记中：前缀“S:”和“V:”分别代表沉降量和沉降速度。

3. 引入了对沉降点的“修复”和“增补”概念，并提出相应解决方案。

4. 重新整合了图形输出功能。保存位图时，取消了对位图大小的人为限制；保存成CAD R14格式时，尽量做到颜色的继承和同步；直接打印时，居中打印图形（打印机应设置在600DPI）。同时把工具栏缩放按钮的[设定图幅尺寸和比例尺]功能，移到了各个图形窗口的右键弹出菜单中。

5. 对部分主要功能的优化：
· 在查询和具有区域沉降分析特点的功能中，如建筑物等沉降曲线图、建筑物等沉降速度曲线图、工程区域等沉降曲线图和工程区域等沉降速度曲线图等，增加了对沉降计算范围的可选自由度，特别是在缺少沉降计算开始期或结束期时，设计了[视为放弃]、[以相邻前期代替]、[以相邻后期代替]、[以相邻前期或后期代替]、[以相邻后期或前期代替]和[以指定天数内最近期代替]六种解决方案，有利于分析指定时间段内建筑物的既有沉降。

· 把工程配置文件（*.cfg）中的绘图配置参数封装于工程数据文件（*.pjs）中，使同一工程数据文件（*.pjs）中的每个工程都拥有独立的绘图配置参数。也就是说，从ST4.3开始，将不会有工程配置文件（*.cfg），而是被封装于工程数据文件（*.pjs）中。ST4.3兼容ST3.81以前的工程数据文件（*.pjs），但使用ST4.3默认的绘图配置参数。

· 在所有涉及期次范围选择的功能中，把选择期次的增减量按钮改为包含观测日期的下拉列表，可以在选择期次范围的同时，了解观测日期。如沉降过程线图、等沉降曲线图等等。

· 在沉降过程线中绘制荷载线时，新增了荷载线的独立绘图区域，使荷载线更形象、更直观。

注：

1.因为工程数据文件（*.pjs）的格式不同，ST 3.81 以前版本升级为ST 4.3后，老版本将被停止使用。
2.对于所有ST 3.81 以前版本的用户，将免费升级为ST 4.3。若需更换加密狗，请用户支付加密狗的工本费和邮寄费。
3.若有问题，请与程序供应商联系，或发电子邮件：ch6204627@、ch98@。
4.对于提供合理改进意见并被采纳的用户，我们将在第一时间为其免费升级。

1.2. ST 3.81对ST 3.8的改进

建筑沉降分析系统 ST 3.81 (Settlement)是对建筑沉降分析系统ST 3.8 (Settlement)的改进版本。

主要改进更新内容：

1. 工程管理器工程结构框中沉降点的排列顺序由字符序列改进为自然符号序列，使10号点自动排在9号点之后，而不是1号点之后。

2. 工程管理器沉降点属性的沉降数据表中，日期的显示方式由“2000-1-1”改进为“2000-01-01”。

3. 报表中数据的小数点位数由固定值改进为用户定制（1--8位），并为沉降观测记录C4-4表设计了表头输入窗。
注意：定制小数点位数时，请结合具体数据单位（m、cm、mm）认真考虑，以避免不必的精度损失。

说明：对于升级用户，在工程调入以后，请执行一下[系统配置]的[装入默认的系统配置]，以避免可能因升级点来的麻烦。

注：
1.对于所有ST 3.81 以前版本的用户，将免费升级为ST 3.81。
2.若有问题，请与程序供应商联系，或发电子邮件：ch6204627@。
3.对于提供合理改进意见并被采纳的用户，我们将在第一时间为其免费升级。

1.3. ST 3.8是对ST 3.51的升级版

建筑沉降分析系统 ST 3.8 (Settlement)是对建筑沉降分析系统ST 3.51 (Settlement)的升级版本。

主要升级更新内容：

1. 新增了[建筑物等沉降速度曲线图]和[工程区域等沉降速度曲线图]，以描述建筑物和工程区域的沉降速度分布情况。沉降速度是研究建筑沉降稳定性的重要指标。

2. 新增了[工程背景图]]，在工程总平面图或建筑物轮廓图上，衬绘反映工程概貌的平面图。既丰富沉降分析信息，又可从背景图上精确提取建筑物轮廓坐标、沉降点坐标，大大拓展了坐标数据源。

3. 重新整合了工程管理器。
· 合并工程结构框和沉降点选择框，以不同的图标表示工程、建筑物、沉降点、工作基点和基点高差，用户可以自由选择任一沉降点或建筑物参与沉降分析。
在此方面，请老用户特别注意。如，在建筑物平均沉降过程线图中，ST 3.8 以前版本是该建筑物中所有的沉降点都参与平均沉降计算；而ST 3.8 改为由用户根据需要选择沉降点参与沉降计算，所以在未选择沉降点时，就不能绘建筑物平均沉降过程线。类似情况的图形还有：等沉降曲线图，等沉降速度曲线图，区域沉降曲线图，区域沉降速度曲线图，沉降展开图(1)和沉降展开图(2)。

· 将[查询]和[报表]从工程管理器中分离出来，并新增了建筑物沉降观测记录TJ37和综合分析表两种报表。
· 开放了工程管理器的最大化命令，由用户调整(缩放、移动)工程总平面图和建筑物轮廓图的显示尺寸和比例。
· 优化了工程数据录入算法，录入速度更快；同时取消了对Settlement 1.0系统的工程文件（*.prj）的兼容，如有用户需要，请与我们联系。

说明：对于升级用户，在工程调入以后，请执行一下[系统配置]的[装入默认的系统配置]，以避免可能因升级点来的麻烦。

注：
1.对于所有ST 3.8 以前版本的用户，将免费升级为ST 3.8。
2.若有问题，请与程序供应商联系，或发电子邮件：ch6204627@。
3.对于提供合理改进意见并被采纳的用户，我们将在第一时间为其免费升级。

1.4. 概述

欢迎使用建筑沉降分析系统 ST 4.3(Settlement)

建筑沉降分析系统 ST 4.3 (Settlement)是对建筑沉降分析系统ST 3.81 (Settlement)的升级版本。

随着现代城市建设的发展，建筑沉降监测越来越引起各个部门的重视。在管理上，我国于1998年由建设部颁布了建筑变形测量规程；在理论上，国内外也有大量的论文、论著进行建筑沉降观测研究。

建筑沉降分析系统ST 4.3，是基于现代计算机应用技术，总结现有建筑沉降观测的理论知识和实践经验，系统化、规范化地进行建筑沉降分析的软件工具。

一般建筑物的沉降观测任务包括：
· 测定建筑物地基的沉降量、不均匀沉降（沉降差）及沉降速度。
· 计算周期沉降量、周期沉降速度、地基倾斜、局部倾斜、相对弯曲和构件倾斜等。

沉降观测结束后，应提交：
· 沉降观测成果表。
· 沉降点位分布图。
· 各周期沉降展开图。
· 沉降量--时间曲线图。
· 沉降速度--时间曲线。
· 沉降差--时间曲线图。
· 建筑物等沉降曲线图。
· 建筑物等沉降速度曲线图。
· 工程区域等沉降曲线图。
· 工程区域等沉降速度曲线图。
· 沉降过程的回归分析。
· 预测和沉降观测分析报告等。

在建筑沉降观测中，应用建筑沉降分析系统ST4.3，可以按要求自动生成多种沉降观测成果表、绘制复杂的曲线图、动态查询沉降数据，有利于系统化、规范化建筑物沉降分析工作。特别是系统的沉降过程回归分析及预测功能，为沉降过程的稳定性分析提供了科学依据。

1.5. 基本定义

1.5.1. 工程

工程数据

现代建筑沉降观测已不仅仅局限于独立的个别建筑物，而是涉及由若干建筑物组成的建筑群，如整个居民小区等。沉降分析也随之扩展为区域沉降分析。为便于沉降观测数据管理，引入“工程”概念。工程是建筑沉降分析系统的基本沉降分析单元，由若干建筑物、沉降点和工作基点组成。

工作基点是该区域用于沉降观测的基准点。

工程数据包括：

· 工程名：如居民小区名等。

· 工程属性：工程地点、建设单位、设计单位、监理单位、测量单位、作业人、首次监测时间、仪器型号和数据保密信息等。

· 建筑物名：工程中某栋建筑物名或编号。

· 建筑物属性：建筑结构形式、基础结构形式、地基类型、层数、用途、布设沉降点数、设计最终沉降量或沉降速度、设计监测周期、设计次数、工程阶段(如：施工期、运营期等)。

· 沉降点名：工程中某栋建筑物上布设的沉降点名或编号。

· 沉降点属性：主管部门质检统一编号（质检点号）、沉降点平面坐标（x，y）。加入质检点号便于一个地区或城市沉降数据的统一管理。

· 沉降数据：观测日期、高程、荷载数。

· 工作基点名称及属性：工作基点名、工作基点平面坐标（x，y）。

· 工作基点沉降数据：检查工作基点（三个以上）稳定性的观测数据，观测日期、高程。

工程数据采用树状结构存储管理。第一级为工程，第二级为该工程所属的建筑物，第三级为工程所属建筑物的沉降点。所有工作基点以建筑物形式对待，专用名为：“工作基点”。图1为系统工程结构图。

图1 工程结构图

工程以数据文件形式保存，一个工程文件可以包含若干工程。

工程数据包含了目前建筑沉降观测的主要内容。在建筑沉降分析系统中引入工程概念，易于沉降数据的管理、查询、沉降分析和沉降观测分析报告的自动生成，是建筑沉降分析走向系统化、规范化的重要一步。

1.5.2. 沉降

沉降观测

建筑沉降观测中，周期指对建筑物沉降点进行的一次沉降观测，沉降数据由观测日期和沉降点高程组成，缺一不可。

· 周期：观测日期是计算期次的唯一标准。由于一个工程中可能有若干建筑物，沉降观测工作量较大，不可能在一天内完成工程中所有建筑物的沉降观测；而且各个建筑物的观测周期长短和稳定状态也不同。所以，系统中以建筑物为单位计算观测期次，按观测日期排序。对于漏测的期次不进行沉降量等统计计算。

· 沉降量（累计沉降量）：某沉降点第m期到第n期的高程之差（Hm-Hn）,m<n。

· 沉降速度：沉降点第m期到第n期沉降量除以两期之间的天数。

· 沉降差（不均匀沉降、差异沉降）（累计沉降差）：沉降点p1、p2第m期到第n期沉降量之差。

· 沉降差速度（累计沉降差速度）：沉降点p1、p2第m期到第n期沉降差除以两期之间的天数。

· 沉降差速率（累计沉降差速率）：沉降差速度的绝对值。

· 斜率（累计斜率）：沉降点p1、p2第m期到第n期沉降差的绝对值，除以p1、p2之间的距离，再以百分比或千分比表示

· 期沉降量：第n期的期沉降量是沉降点第n-1期的高程减去第n期的高程。第一期的期沉降量为0。

· 期沉降速率：沉降点第n期的期沉降量的绝对值除以周期天数。

· 期平均沉降速率：各个期沉降速率的平均值，即变化量。

· 期沉降差：沉降点p1、p2第n期的期沉降量之差。

· 期斜率：沉降点p1、p2第n期的期沉降差的绝对值，除以p1、p2之间的距离，再以百分比或千分比表示。

1.5.3. 坐标系

ST 4.3 采用右手直角坐标系。

系统根据建筑物轮廓点坐标和沉降点平面坐标绘制工程总平面图、建筑物轮廓图、沉降点位布置图、等沉降曲线图、沉降展开图等，单位：米。

沉降点高程用于计算沉降量，单位：米。

建议使用坐标轴平行于建筑物轮廓的相对坐标系。

1.5.4. 沉降过程回归分析及预测

沉降过程回归分析及预测

目前，在沉降过程回归分析中，较为常用的回归分析数学模型为一元非线性函数，如对数函数和双曲线函数等。实际上，建筑沉降过程是在多种因素综合影响下的复杂沉陷变化过程，难以进行具体的模型化描述。为此，在有可能用于表达建筑沉降量与时间关系的函数中，系统探讨性地选择了15种函数作为沉降过程回归分析的基本数学模型，用户可以单独使用，也可以组合叠加使用（建议使用对数函数和双曲线函数）。

在算法上，一元非线性函数回归分析比较复杂，但可以经过变量代换转换为简单的一元线性回归函数解算回归系数。通用一元线性回归函数模型：
（1）
式（1）中，y为与沉降量有关的因变量，x为与时间有关的自变量，v为随机因素对y的影响的总和（改正数），a、b为系数。

根据各次观测值，在[vv]最小条件下，由间接平差计算系数a、b的最佳值，建立回归方程。同时计算中误差(回归标准差)m为：
（2）
相关系数：
（3）
F检验法回归显著性检验：
~F(1,n-2) （4）
相关系数和回归显著性 F 检验都是关于沉降量--时间关系密切程度的检验，二者不能完全相互代替，只能互为补充。

建立回归方程并经显著性检验后，采用外推法预测未来某天的沉降量（差）。

图2：回归分析实例--沉降过程曲线综合图。

图2 沉降过程曲线综合图

图2中，上部为曲线图，可综合叠加绘制，也可以单独绘制；下部为沉降分析参数。沉降点P16共观测29期（从第1期到第29期），回归分析方程为双曲线函数(1)：

其中，s：沉降量，t：时间（天），回归标准差1.142mm，相关系数0.999,显著性检验F=8324.363。根据自由度n1=1、n2=29-2，显著水平0.01,查F分布表得临界值。由于F=8324.363>7.64，所以，回归是显著的，并预测30天后还会有4.64mm的沉降量。

1.5.5. 等沉降曲线图和区域沉降

等沉降曲线图

由沉降点平面坐标(x,y)和沉降量s构成沉降点三维坐标(x,y,s),以建筑物为单位建立三角网三维立体模型，自动跟踪等沉降量曲线，绘制等沉降量曲线图。自动构造三角网三维立体模型和跟踪等值线已有很多成熟算法，在此不再赘述。

图3 为建筑物A等沉降曲线图（第29期），表明P16、P15、P14与P11、P13相比具有较明显的不均匀沉降，其中P16与P11的不均匀沉降最大。建筑物A趋于倾斜。

图3 等沉降曲线图

区域沉降

区域沉降就是指整个工程区域的等沉降曲线图，生成原理同前述等沉降曲线。ST 4.3 提供了两种形式的工程区域等沉降曲线图，即仅在建筑物内部绘曲线(图4)和绘制工程区域的等沉降曲线(图4)。

图4 工程区域等沉降曲线图(建筑物内部)

图5 工程区域等沉降曲线图

1.5.6. 沉降展开图

沉降展开图

对于布设在建筑物周围的沉降点，从建筑物拐角处某一沉降点开始，绕建筑物一周，按相对距离依次排列所有沉降点。以相对距离为横轴，沉降量为纵轴，绘制折线图。沉降展开图可以直观地反映建筑物的不均匀沉降，如：沉降点间的沉降差、斜率等。

图6，7 为建筑物A沉降展开图（第28期），图中显示P16与P11和P13与P14的不均匀沉降最大。根据图4中的点位布设情况，知建筑物A的倾斜程度（最大为0.57‰）。

图6 沉降展开图

图7 沉降展开图

1.5.7. 沉降观测分析报告

自动生成沉降观测分析报告

在实际生产实践中，尽管各个沉降观测任务不同，但就沉降观测分析报告而言，其格式和语言组织却有很多相似之处。一般沉降观测分析报告包括：

· 工程概况：对沉降观测任务的概括性描述。涉及工程地点、建设单位、设计单位、监理单位、测量单位、建筑结构形式、基础结构形式、地基类型等。
· 任务目的要求和依据：主管部门对沉降观测的任务要求。如测量精度要求等。
· 沉降观测方案及实施：基准点和沉降点的布设、观测周期、仪器类型等。
· 沉降观测数据分析：沉降观测数据统计、回归分析结果、各种曲线图等。
· 结论和建议：根据沉降观测数据分析结果进行结论性描述，并提出一些建设性意见等。

显然，根据工程定义，上述沉降观测分析报告的主要参数已包含在工程数据之中。其中，有关工程概况和沉降观测方案设计参数可直接从工程数据中获得；涉及沉降观测数据的统计参数需经统计计算。

自动生成沉降观测分析报告算法--模板变量替换法。系统提供一系列代表工程参数和沉降分析数据的特殊变量，如：[工程地点]、[建设单位]、[建筑结构形式]、[基础结构形式]、[地基类型]、[建筑物总数]、[沉降点总数]、[最大沉降量]、[最小沉降量]等。编写一份沉降观测分析报告，其中有关工程参数和沉降分析数据由相应的变量表示，并以文本文件形式保存，即制作模板。在某一具体工程中，系统扫描选择的模板，根据特殊变量的定义执行检索、计算，以具体数据替换特殊变量，生成具体工程的沉降观测分析报告。

模板变量替换法自动生成沉降观测分析报告可以减少重复劳动，提高检索、查询、计算的工作效率，但有关沉降稳定的结论性内容还需工作人员具体分析。

1.5.8. 沉降点的增补与修复

沉降点的增补与修复

沉降监测较其它测量任务的最大特点就是它的周期性和经历若干周期的长期性。一般监测任务都要经历几个到几十个观测周期，有的甚至要长期监测。在漫长的监测过程中，难免出现沉降点标志被破坏，或对监测对象的某个特殊部位进行重点监测而新增加沉降点的情况，沉降点的增补与修复就是为此而引出的。

· 增补：在沉降监测过程中，根据监测需要，新增加的沉降点，叫沉降点的增补。体现在观测数据上，就是该沉降点的首期观测日期比该监测对象的首期观测日期晚。由于首期观测日期不一致，在ST3.81以前的版本中，就无法计算该点始于监测对象首期的累计沉降量，以至于在报表中，累计沉降为“----”。

引入增补概念后，累计沉降量的计算将从各个沉降点的首期观测开始计算，不会出现无法计算累计沉降量的情况。对于增补的点，将在报表的[沉降点名]、[累计沉降量]或[备注]栏标注“增补 * ”，予以提示，其中的 * 是该点沉降计算开始期的期号或日期（根据报表相应栏目的宽度）。

· 修复：在漫长的沉降监测过程中，沉降点标志被意外损坏，根据监测需要，需在相应位置重新布设沉降点，使沉降监测得以延续，即沉降点的修复。注意：修复是为了使该部位的沉降监测得以延续，否则，这个重新布设的沉降点就只能算是“增补”了。

我们知道，累计沉降量为沉降点观测期间各个期的期沉降量之和。对于修复的沉降点，被中断的是从损坏到重新布设这段时间内的沉降量，计算出这个沉降量，累计沉降量就得以“累计”，该点的沉降监测才得以延续。

系统中，在沉降点属性栏设置了用于修复沉降点的“修正本期沉降量”编辑框。对于修复的沉降点，在期沉降计算上，不再是两期高程之差，取而代之的是经过修正的沉降量。

在报表中，将会在[沉降点名]、[累计沉降量]、[期沉降量]或[备注]栏标注“修复 * ”，予以提示，其中的 * 是该点修复的期号或日期（根据报表相应栏目的宽度）。

原则上，一经发现沉降点被破坏，就应立即重新补设沉降点标志，尽量缩短被中断的监测时间，并通过临时监测得到被中断的沉降量，也可以从监测对象的平均沉降或修复点附近沉降点的沉降推算被中断的沉降量。

显然，修复只是一种补救措施，因为无论如何也不能百分之百地恢复被中断的沉降，这里的“修复”也只是没办法的办法。工作中还是要注意保护沉降点标志。

沉降点的修复见沉降点属性

1.6. 系统主要功能

ST 4.3 是分析建筑沉降的专用工具软件。

主要功能：

· 沉降数据统计分析（高程、沉降量、沉降差、沉降速率、斜率、…）。
· 沉降过程回归分析（15种回归分析函数、预测）。
· 绘制沉降过程线图（带回归分析曲线）。
· 绘制沉降过程监测图（带回归分析曲线）。
· 绘制建筑物平均沉降过程线图（带回归分析曲线）。
· 绘制沉降差过程线图（带回归分析曲线）。
· 绘制建筑物沉降点沉降过程线组合图。

· 绘制建筑物平均沉降速度线图。
· 绘制沉降点沉降速度线图。
· 绘制建筑物沉降点沉降速度线组合图。

· 荷载变化曲线。

· 等沉降曲线图。
· 等沉降速度曲线图。
· 绘制区域沉降曲线图。
· 绘制区域沉降速度曲线图。
· 沉降展开图。
· 工程总平面图。
· 沉降点位略图。
· 各种沉降极值查询（高程、沉降量、沉降差、沉降速率、斜率、…）。
· 自动生成沉降数据统计报表。
· 自动生成沉降观测分析报告。
· 图形可以直接打印、存成Bmp,Jpg …位图文件和AutoCad R14 Dxf文件。
· 自动报警（累计沉降量、不均匀沉降量、沉降速率）。
· 数据管理中设有查询和编辑口令。

1.7. 系统软硬件需求

系统软硬件需求

支持1024*867显示分辨率、打印机（支持600DPI分辨率）、Usb狗。
Windows95/98操作系统。
Microsoft Office 2000 (Word 2000,Excel 2000)。
AutoCad 14/2000。

建议使用1024*867显示分辨率及大字体显示。

1.8. 系统安装

系统安装

安装对应序列号的软件狗。
执行软件光盘根目录的 Setup.exe 安装 ST(Settlement)。
执行软件光盘Driver目录的Instdrv.exe安装软件狗驱动程序。
重新启动计算机。

注: 1. 安装时，请关闭杀毒程序。

2. 系统启动后的错误信息“硬件错误”，是指软件狗安装不正确。

2. 建筑沉降分析系统 ST 4.3用户界面

2.1. 系统运行机制

运行 ST 4.3

ST 4.3 以工程作为基本单元进行建筑沉降分析(工程文件 *.pjs)。系统启动后，由工程管理器控制执行系统的各种功能，包括：沉降数据的录入、编辑；沉降数据统计分析；查询、报表、报警、加密等。工程管理器是ST 4.3的核心。

在工程管理器的工程结构框中选中的工程、建筑物和沉降点分别称为系统的当前工程、建筑物和沉降点（当前对象），系统的所有处理、分析功能都是针对当前对象而进行的。

当前对象显示在工程管理器的状态栏中。

2.2. 文件系统

ST 4.3 的文件类型：

· Settlement.exe。ST(Settlement)的执行程序。
· Settlement.hlp。ST(Settlement)的帮助文件。
· .pjs 工程文件, 包含所有工程数据。
· .prj Settlement 1.0 的工程文件。
· CurrentPjs 文件。ST(Settlement)系统目录下，保存系统启动时自动调入的工程文件名。
· .cfg 工程配置文件（ST 3.81 以前版本），包含相应工程的配置信息。如曲线图的线型、颜色、注记字体、选择在图中标注沉降分析数据等。
· .txt 沉降数据文件、沉降观测分析报告模板和沉降观测分析报告。
· .txl 含荷载数的沉降数据文件。
· .bod 建筑物轮廓坐标数据文本文件，包含建筑物轮廓坐标、该建筑物沉降点位置坐标和该建筑物需要计算沉降差的点对。
· .bmp, .jpg,.jpeg 图形文件,工程总平面图、建筑物轮廓图、沉降过程线图、等沉降曲线图、沉降展开图等。

· .htm 报表文件，沉降观测表等。

· .dxf AutoCAD 14/2000 图形文件,工程总平面图、建筑物轮廓图、沉降过程线图、等沉降曲线图、沉降展开图等。

· Extern.run 文件。ST(Settlement)系统目录下，保存执行过的外部调用程序名。
· UnitName 文件。ST(Settlement)系统目录下，保存报表中的监测单位名称。

2.3. 工程管理器

2.3.1. 概述

工程管理器

管理系统中的工程、建筑物和沉降点。

工程管理器(图 6)是ST 4.3的核心。系统启动后，由工程管理器控制执行系统的各种功能，包括：沉降数据的录入、编辑；沉降数据统计分析；报警、加密等。

图 6 工程管理器

工程结构框:管理工程数据。沉降数据的录入；工程、建筑物及沉降点的添加、删除；选择建筑物或沉降点以进行分析处理等。

图标：
已登录，并可编辑。
已登录，但不可编辑。
已设置登录口令；没有设置编辑口令。
已设置登录口令；已设置编辑口令。

表示该节点为工程。
表示该节点为沉降点。
表示该节点为建筑物。
表示该节点为工作基点或基点高差。

若该节点为沉降点，表示已选择了该沉降点；若该节点为建筑物，表示已选择了该建筑物中的所有沉降点。
若该节点为沉降点，表示未选择该沉降点；若该节点为建筑物，表示该建筑物中的所有沉降点都未被选择。
该节点为建筑物，表示已部分选择了该建筑物中的沉降点。
当前正处理的节点。

属性栏：根据工程结构框选择的当前节点属性，分别显示和编辑当前工程、建筑物及沉降点的属性。图6中，当前节点是建筑物，所以属性栏中显示的是建筑物A楼的属性，包括绘制建筑物轮廓图和沉降差过程线。

状态栏：显示当前工程、建筑物、沉降点及图形坐标。

2.3.2. 工程结构框

工程结构框

管理工程数据，工程、建筑物及沉降点的添加、删除；选择建筑物或沉降点以进行分析处理等。

图标：
已登录，并可编辑。
已登录，但不可编辑。
已设置登录口令；没有设置编辑口令。
已设置登录口令；已设置编辑口令。

表示该节点为工程。
表示该节点为沉降点。
表示该节点为建筑物。
表示该节点为工作基点或基点高差。

若该节点为沉降点，表示已选择了该沉降点；若该节点为建筑物，表示已选择了该建筑物中的所有沉降点。
若该节点为沉降点，表示未选择该沉降点；若该节点为建筑物，表示该建筑物中的所有沉降点都未被选择。
该节点为建筑物，表示已部分选择了该建筑物中的沉降点。
当前正处理的节点。

沉降点的选择与否将涉及到：
· 绘制沉降过程线图（带回归分析曲线）。
· 绘制建筑物平均沉降过程线图（带回归分析曲线）。
· 绘制沉降差过程线图（带回归分析曲线）。
· 建筑物沉降过程线组合

· 建筑物平均沉降速度线图。
· 沉降点沉降速度线图。
· 建筑物沉降点沉降速度线组合图。

· 等沉降曲线图。
· 等沉降速度曲线图。
· 绘制区域沉降曲线图。
· 绘制区域沉降速度曲线图。
· 沉降展开图。
· 工程总平面图。
· 沉降点位略图。

在工程结构框中，单机鼠标右键，有弹出菜单：

[增加新工程]：在当前工程文件中添加一个新工程，系统根据已有工程名自动生成新工程的默认名，用户可通过工程属性的工程名编辑框修改工程名。

[增加建筑物（工作基点）]：为当前工程添加一个新建筑物（工作基点），系统根据已有建筑物（工作基点）名自动生成新建筑物（工作基点）的默认名，用户可通过建筑物属性的建筑物名编辑框修改建筑物名。

[增加沉降点]：为当前建筑物添加一个新沉降点（工作基点），系统根据已有沉降点名自动生成新沉降点的默认名，用户可通过沉降点属性的沉降点名编辑框修改沉降点名。

[选择全部沉降点]：选中（打勾）当前建筑物的所有沉降点，以进行回归分析、绘制沉降过程线、沉降差过程线、荷载线等。

[反选沉降点]：反选（打勾或取消）当前建筑物的沉降点，以进行回归分析、绘制沉降过程线、沉降差过程线、荷载线等。

[删除工程]：删除当前工程。

[删除建筑物]：删除当前建筑物。

[删除沉降点]：删除当前沉降点。

[复制其它工程的配置参数]：复制本工程文件中其它工程的绘图配置参数。执行该命令后，弹出对话框选择工程。

[录入工程沉降点数据...]：以文件形式录入工程沉降点数据。

另见：工程管理器

2.3.3.
