高性能混凝土中组成材料的影响及选材要求.pdf

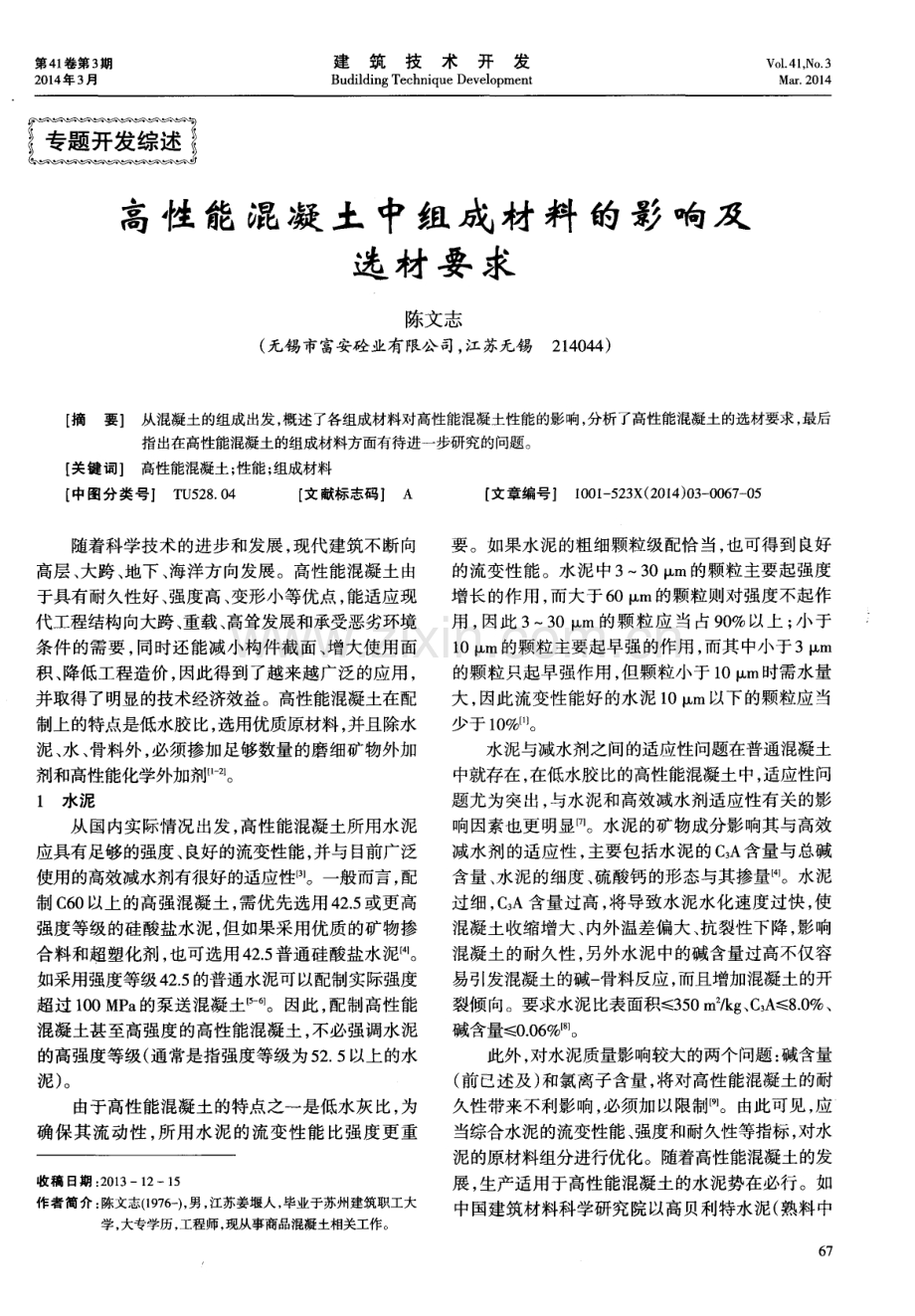

第4 1 卷第3 期 2 0 1 4年 3 月 建筑技术开发 B u d i l d i n g T e c h n i q u e De v e l o p me n t Vo 1 41 No 3 Ma r 2 0 1 4 高性能混凝 土 中组成材料 选 材 要 求 的 影 响 及 陈文志 ( 无锡市富安砼业有限公司， 江苏无锡 2 1 4 0 4 4 ) 摘 要】 从混凝土的组成出发， 概述了各组成材料对高性能混凝土性能的影响， 分析了高性能混凝土的选材要求 ， 最后 指出在高性能混凝土的组成材料方面有待进一步研究的问题。 【 关键词】 高性能混凝土； 性能； 组成材料 中图分类号】 T U 5 2 8 0 4 【 文献标志码】 A 文章编号】 1 0 0 1 - 5 2 3 X( 2 0 1 4 ) 0 3 - 0 0 6 7 0 5 随着科学技术的进步和发展 ， 现代建筑不断向 高层、 大跨、 地下、 海洋方向发展。高性能混凝土由 于具有耐久性好 、 强度高、 变形小等优点 ， 能适应现 代工程结构向大跨、 重载、 高耸发展和承受恶劣环境 条件的需要 ， 同时还能减小构件截面、 增大使用面 积 、 降低工程造价， 因此得到了越来越广泛的应用， 并取得了明显的技术经济效益。高性能混凝土在配 制上的特点是低水胶比， 选用优质原材料， 并且除水 泥、 水、 骨料外， 必须掺加足够数量的磨细矿物外加 剂和高性能化学外加剂n 。 l 水泥 从 国内实际情况 出发 ， 高性能混凝土所用水 泥 应具有足够的强度、 良好的流变性能， 并与 目 前广泛 使用的高效减水剂有很好的适应性 1。一般而言， 配 制 C 6 0 以上的高强混凝土， 需优先选用4 2 5 或更高 强度等级的硅酸盐水泥 ， 但如果采用优质的矿物掺 合料和超塑化剂， 也可选用4 2 5 普通硅酸盐水泥 。 如采用强度等级4 2 5 的普通水泥可以配制实际强度 超过 1 0 0 MP a 的泵送混凝 土 。因此 ， 配制高性能 混凝土甚至高强度的高性能混凝土， 不必强调水泥 的高强度等级( 通常是指强度等级为5 2 5 以上的水 泥) 。 由于高性能混凝土的特点之一是低水灰比， 为 确保其流动性 ， 所用水泥的流变性能比强度更重 收稿 日期 ： 2 0 1 31 21 5 作者简介 ： 陈文志( 1 9 7 6 - ) ， 男， 江苏姜堰人 ， 毕业于苏州建筑职工大 学， 大专学历， 工程师， 现从事商品混凝土相关工作。 要。如果水泥 的粗细颗粒级配恰 当， 也可得到 良好 的流变性能 。水泥 中33 O m的颗粒主要起强度 增长 的作用 ， 而大 于 6 O m的颗粒则对强度不起作 用 ， 因此 3 3 0 m的颗粒应当占9 0 以上 ； 小于 l 0 m的颗粒主要起早强的作用 ， 而其中小于3 m 的颗粒只起早强作用， 但颗粒小于 1 0 Ix m时需水量 大， 因此流变性能好的水泥 1 0 Ix m以下的颗粒应当 少 于 1 0 。 水泥与减水剂之间的适应性问题在普通混凝土 中就存在， 在低水胶比的高性能混凝土中， 适应性问 题尤为突出， 与水泥和高效减水剂适应性有关的影 响因素也更明显 。水泥的矿物成分影响其与高效 减水剂 的适应性 ， 主要包括水泥 的C ， A含量与总碱 含量、 水泥的细度、 硫酸钙的形态与其掺量 。水泥 过细 ， c A含量过高 ， 将导致水泥水化速度过快， 使 混凝土收缩增大、 内外温差偏大、 抗裂性下降， 影响 混凝土的耐久性 ， 另外水泥中的碱含量过高不仅容 易引发混凝土的碱一 骨料反应 ， 而且增加混凝土的开 裂倾 向。要求水泥 比表面积3 5 0 m2 k g 、 C A 8 0 、 碱含量O O 6 嘲 。 此外 ， 对水泥质量影 响较大的两个问题 ： 碱含量 ( 前 已述及 ) 和氯离子含量 ， 将对高性能混凝土的耐 久性带来不利影响 ， 必须加以限制 1 。由此可见 ， 应 当综合水泥的流变性能、 强度和耐久性等指标， 对水 泥的原材料组分进行优化。随着高性能混凝土的发 展 ， 生产适用于高性能混凝土的水泥势在必行。如 中国建筑材料科学研究院以高贝利特水泥( 熟料中 6 7 第 3 期 陈文志 ： 高性能混凝土中组成材料 的影 响及选材要 求 第 4 1卷 低钙矿物贝利特( c s ) 含量大于5 0 ， 具有水化热 低、 水化温升低、 后期强度增长率高、 干缩小、 抗化学 侵蚀性能及耐磨性好的优点n 伽 ) 为主要胶凝材料 ， 成 功配制出了强度等级为C 5 0 C 8 0 的高贝利特水泥 高性能混凝 土 ， 高贝利特水泥混凝 土的耐久性普遍 优于硅酸盐水泥或普通硅酸盐水泥混凝土 ” 。 2 骨料 当混凝土强度等级在 C 6 0 以上时， 基于增强界 面强度和碎石匀质性的考虑 ， 一般选用石子最大粒 径2 5 mm， 而且随着强度的增加 ， 最大粒径还要减 小， 原因主要是采用小粒径石子 ， 骨料一 水泥浆界面 应力差 ( 可能会引起微裂缝 ) 也较小 ； 较小骨料颗粒 强度 比大颗粒强度高 ， 因为岩石破碎时消除 了控制 强度 的最大裂隙u 。同时还要对粗骨料 的级配 、 物 理性能 ( 表观和堆积密度 、 吸水率 、 粒形等 ) 、 软弱颗 粒、 含泥量、 碱活性物质含量等指标进行严格控制。 文献 1 3 研究表明 ： 粗骨料最大粒径为2 0 m m的混凝 土 7 d 、 2 8 d 龄期抗压强度最高 ， 如图 1 所示 ； 这表明 在水泥用量与砂率一定 的条件下 ， 混凝土 的抗压强 度存在粗骨料最大粒径效应。 c 罡 霞 图 1 石子最大粒径对混凝土抗压 强度 的影 响 配制高性能混凝土宜选用干净 的河砂 ， 避免含 有云母和泥土 ， 必须 重视砂 中含泥量对混凝土性 能 ， 尤其是强度的影响。研究表明 ， 细度模数 2 7 3 0 的砂能够达到最佳工作性能和抗压强度 ， 而低于 2 5 的细骨 料配制 的混凝土过于粘稠 。同时还要对 细骨料的坚固性、 碱活性等指标加以严格控制。 必须注意到目前我国天然矿石资源短缺、 乱采 滥挖砂石的现象屡禁不止、 砂石质量严重失控， 如何 开发新的骨料资源 ， 已成 为混凝 土工业 的新课 题” 。 目前 ， 低 品位 ( 容易发生碱 一 骨料反应 的骨料 以及密度 、 吸水量等比较差的骨料) 骨料16 - 17 、 再生骨 料” 。 以及轻骨料2 0 - 2 3 已逐步得到开发和应用。 68 3矿物 外加 剂 矿物外加剂是高性能混凝土的第六组分， 也是 普通混凝土高性能化必不可少的材料。矿物外加剂 具有形态效应 、 火 山灰效应 、 微骨料效应 ， 不仅有 利于水泥水化作用和混凝土工作性 、 强度 ， 增强粒子 密集堆积 ， 降低孑 L 隙率， 改善孔结构 ， 而且对抵抗侵 蚀和延缓性能退化都有较大的作用口 。 常用 的矿物外加剂有粉煤灰 、 矿粉 、 硅粉等。粉 煤灰具有一定的保水性 ， 能改善混凝土的粘聚性和 泌水性， 提高新拌混凝土的工作度， 起到固体减水剂 的作用29 - 3 1 ； 随着粉煤灰掺量的增加， 后期强度增长 较快 ， 同时混凝土 的劈拉和抗折强度也具有后期增 长较快的特点3 1- 35 ； 掺人适量粉煤灰能提高混凝土的 抗渗、 抗氯离子渗透、 抗冻等耐久性能 ； 在提高抗 裂性方面 ， 彭卫兵等人 卅 采用 A N S Y S 6 1 有限元分析 程序及改进后的椭圆环约束开裂试验， 得出粉煤灰 的掺人可改善混凝 土的变形 ， 延长砂浆初始开裂时 间 ， 但超过一定掺量则会影响混凝土在荷 载作用下 的抗裂性能 ， 其他试验结果也表明3 1 ,4 0 - 4 2 ， 掺人适量粉 煤灰能降低混凝土的干缩变形、 水化热等， 从而提高 其抗裂性能。矿粉的颗粒极细、 活性极强， 可以使混 凝土的孑 L 隙和毛细孔进一步填充 和细化 ， 提高硬化 水泥浆体的密实度， 并且减少和细化晶体， 形成更多 的水化产物 。众 多文献表明- z s - ， 矿粉 能提高新 拌混凝土的流动性 ， 硬化混凝土的强度 、 抗渗 、 抗氯 离子渗透、 抗冻等耐久性能， 而且能降低混凝土的水 化热 。硅粉的超细度和高含量 的无定型 S i O ： 使其在 混凝土中的微填充效应 和高火 山灰活性效应得到充 分发挥 ， 除显著提高混凝土的力学性能外 ， 几乎对耐 久性能的所有方面都有不同程度的改善， 尤其在设 计 C 8 0 以上的高强高性能混凝土 ， 以及具有特殊耐 久性要求的混凝土工程( 如海洋工程 、 水工抗磨蚀护 面等) ， 使用硅粉通常是取得良好综合技术经济效果 的最可行的途径 。 不同矿物外加剂在混凝土中的应用各有优点， 但也 存在缺点 。例如 掺粉煤灰 的混凝 土早期 强度 低、 抗碳化能力较差 38 ,5 1 -5 2 ； 矿粉 自收缩较大 ， 而且细 度越 细 ， 早期 自收缩将越严重5 3 - 5 4 1 ； 硅灰早 期收缩较 大以及 易产生塑性开裂等 。为了发挥各种矿物 外加剂的优异性能， 将其复合掺人混凝土中， 各自的 形态效应 、 火山灰效应、 微骨料效应交互作用， 从而 产生超叠加效应 ， 进一步提高混凝土的性能r5 6 - 5 9 1 ， 并 广泛应用于各种工程6 0- 6 2 1。 关于掺量 问题 ， 同济大学姚武教授建议了常用 第 4 1卷 陈文志 ： 高性能混凝土 中组成材料的影响及选材要 求 第 3期 矿物外加剂的掺量I 1 ， 详见表 1 。发展绿色高性能混 凝土的主要措施之一就是在配制高性能混凝土时最 大限度和合理地使用矿物外加剂 ， 节约资源和能 源。 目前 ， 大掺量粉煤灰和磨 细矿 渣混凝土 已得到 广泛研究 ， 并逐步应用 于实际工程 ， 而硅粉的 掺量不宜过大 ， 也不宜太小 ， 最佳掺量在 1 0 左 右 6 9 - 7 0 1 。 另外， 其他的一些矿物外加剂如偏高岭土7 1- 7 2 、 沸石粉19 - 、 稻壳灰 I 等也 已经用来配制 高性能 混凝 士 表 1 建议的矿物外加剂掺量 矿物外加剂 取代率( 质量 分数) 备注 粉煤灰( 等级F ) 1 5 2 5 烧失量 3 粉煤厌f 等级 C ) 2 03 5 烧失量3 高炉矿渣 2 56 5 天然火 山灰 l 54 0 硅粉 51 5 需要更高 比例 的超塑化剂 4 化学外加剂 在研究矿物外加剂过程 中离不开使用减水剂 ， 减水剂的性能直接决定了矿物外加剂的使用效果。 实践证明， 矿物外加剂与减水剂 “ 双掺” 技术的应用 效果较好 ， 是实现混凝 土高性 能化 最根本的手 段l 。现在 ， 减水剂已成为混凝土中的第五组分 ， 而高效减水剂是配制高性能混凝土必不可少的技术 措施之一， 主要有以下5 种 ： 1 ) 萘磺酸盐甲醛缩合 物( 萘系高效减水剂) ； 2 ) 三聚氰胺磺酸盐甲醛缩合 物( 密胺系高效减水剂) ； 3 ) 脂肪族系高效减水剂 ； 4 ) 氨基磺酸盐系高效减水剂； 5 ) 聚羧酸盐系高效减 水剂 。在 国内减水剂的应用 中， 存在着 以萘 系高效 减水剂为主流， 蜜胺树脂 、 脂肪族 、 氨基磺酸盐等高 效减水剂共同发展， 聚羧酸高效减水剂逐步深人研 究和初步应用为方 向的趋势 。 表2 列出了我国2 0 0 3 年高效减水剂的总产量达 到 9 2 6 万吨 l 。需要指 出的是 ， 聚羧酸高效减水剂 自 1 9 9 5 年出现以来 ， 由于其具有掺量低、 减水率高、 分 散性好、 与水泥适应性好、 坍落度损失小、 混凝土后 期强度较高 、 对干缩影 响也较小 、 不缓凝 、 不 泌水等 诸 多优点7 8 1， 已成为 我 国外加剂 行业 的研究热 点7 9 - 8 1 l ， 并逐步应用 于实际工程 。据统 计 ， 2 0 0 5 年我国聚羧酸系减水剂使用量约 5 万 t ， 2 0 0 6 年上升 至 1 5 万t ， 2 0 0 7 年这一纪录将继续被更改 。 高效减水剂在使用过程中应注意以下几点 ： 与 水 泥的适应性8 5 - 8 6 ； 水泥碱含量 的影 响； 石膏对外加 剂 的影响 ； 减水剂之间相容性 问题等 。另外 ， 随着工 程综合性能要求的提高 ， 高效减水剂常与其他品种 的化学外加剂 ( 引气剂 、 缓凝剂等) 复合使用 。例如 ， 青藏铁路风火 山隧道工程采用由铁道科学研究院研 制的、 适用于青藏铁路沿线不同环境气候条件下和 各种结构部位及类型的混凝土系列复合外加剂来配 制低温早强泵送混凝土 ， 达到了在规定负温条件下 混凝土7 d 、 1 4 d 、 2 8 d的抗压强度 比同期基准混凝土 分别提高 2 0 4 0 、 3 0 4 O 和 2 5 一3 5 的工 程要求 ， 保证 了风火 山隧道 的质量 。大量工程实 践表 明8 8 - 9 ， 复合外加剂 由于其具 有优异的综合性 能 ， 正得到越来越广泛的应用。 表 2 2 0 0 3 年我 国减水剂产量 减水剂种类 年产量 t 萘 系 7 7 44 4 2 蜜胺 系 l 3 8 8 3 脂肪族 系 3 6 6 6 0 氨基磺 酸盐系 9 5 3 3 1 聚羧 酸盐 系 5 5 0 0 5 结 语 从 混凝土的组成 出发 ， 概述 了各组成材料对高 性能混凝土性能的影 响 ， 分析了高性能混凝 土的选 材要求 ， 我国关于高性能混凝土的组成材料方面的 研究已经取得一定的成果 ， 但是还有许多材料与工 程方面 的难题需要解决 ， 如对于矿物外加剂的应用 依然停 留在利用工业废渣 的认识水 平上 ， 还没真正 挖掘 出矿物外加剂对混凝土综合性能的贡献 ； 另外 ， 有些学者夸大了掺合料的作用， 没有正视矿物外加 剂应用 中存在的问题。 参考文献 1 吴中伟， 廉慧珍 高性能混凝土 M 北京： 中国铁道 版社， 1 9 9 9 f 2 J Mv a r e d o A M ， Wi t t ma n n F H S h r i n k a g e a n d C r a c k i n g o f N o r ma l a n d Hi g h P e r f o r ma n c e Co n e r e t e HPC Ma t e r i a l s Pr o p e r t i e s a n d De s i g n ， l 9 9 5 ： 4 55 0 【 3 】 姚 燕， 王玲， 田培， 主编 高性能 混凝 土 M 北京： 化学T 业出版社， 2 0 O 6 4 姚武， 编著 绿色 昆 凝土 M 北京： 化学1 _ 业 出版社， 2 0 0 6 5 】 赵若 鹏， 郭 自力， 吴佩 刚 ， 等 C1 0 0高 强度大流动性混凝 土的试验 研 究 J 丁业建筑， 2 0 0 2 ， 3 2 ( 6 ) ： 1 5 1 7 6 】 江京平 利用聚 羧酸 系高效减 水剂 配制 C 1 0 0高性 能混凝 土的试 验研究 J 1 混凝土， 2 0 0 2 ( 4 ) ： 1 9 2 0 ， 3 1 7 杨 占印， 曹德光 高性 能混凝土 的发展现状 及应用探讨I J J 建筑技 术开发， 2 0 0 4 ， 3 1 ( 4 1 ： 1 0 2 1 0 5 ， 9 5 8 】 程良胜， 雷凡 高性能混凝土配制技术的研究与应用【 J 中周水 运 ， 2 0 0 7 ， 5 ( 3 ) ： 4 2 4 3 9 】 冯乃谦， 邢锋 高性能混凝土技术【 M 】 北京： 原子能出版社， 2 0 0 0 第 3期 陈文志 ： 高性 能混凝 土中组成材料 的影响及选材要求 第 4 1卷 【 l O 】 王媛俐， 姚燕 重点工程混凝土耐久性的研究与应用 M】 北京： 中 国建材工业出版社， 2 0 0 0 【 1 1 范磊 高贝利特水泥高性能混凝土的研究 D 】 中国建筑材料科学 研究院， 2 0 0 3 1 2 】 N e v i l l e A，A i t c i n P C Hi g h P e r f o r ma n c e C o n c r e t eA n O v e r v i e w J 1 Ma t e r i a l s a n d S t r u c t u r e s ， 1 9 9 8， 3 1 ( 3 ) ： 1 1 1 一 l 1 7 1 3 】 吴历斌， 江莞， 孙振平， 单卫 良 高性能混凝土中的集料研究 J 1 新 型建筑材料， 2 0 0 2 ， ( 3 ) ： 9 -l 1 【 1 4 林宝玉， 吴绍章， 著 混凝土丁程新材料设计与施工 M 北京： 中 国水利水 电出版社， 1 9 9 8 ： 8 - 9 【 1 5 】 陈家珑， 方源兴 我国混凝土骨料的现状与问题I j 1 建筑技术， 2 0 0 5 ， 3 6 ( 1 ) ： 2 3 2 5 1 6 】 肖建庄， 卢福海， 孙振平 淡化海砂高性能混凝土氯离子渗透性 研究 J 工业建筑， 2 0 0 4 ， 3 4 ( 5 ) ： 4 - 6 ， 1 4 1 7 】 汪波 高强机制砂泵送混凝土配合比设计与质量控制f J J 铁道建 筑， 2 0 0 5 ( 7 ) ： 3 6 - 3 8 1 8 】 姜丽伟， 杨晓轮 高强度再生骨料和再生高性能混凝土试验研究 J 】 森林工程， 2 0 0 5 ， 2 1 ( 3 ) ： 5 5 5 7 【 1 9 1 孑 L 德玉， 方诚， 卡 十 建根 再生骨料高强高性能混凝土配制研究 工业建筑， 2 0 0 3 ， 3 3 ( 1 0 ) ： 5 0 5 3 2 0 】 祁景玉， 巴恒静 轻质高性能混凝土的研究f J J 新型建筑材料， 2 0 0 2 ( 6 ) ： 1 9 2 1 】 祁景玉， 高燕萍， 王其林 混合型细集料轻混凝土的微观结构 J 同济大学学报， 2 0 0 2 ， 3 0 f 8 ) ： 9 5 9 9 6 3 t f 2 2 张海英， 祁景玉 混合型集料高性能轻混凝土的宏观性能研究 同济大学学报， 2 0 0 4 ， 3 2 ( 3 ) ： 3 6 2 3 6 6 ( 2 3 1 郑秀华， 张宝生 页岩陶粒预湿处理对轻集料混凝土的强度和抗 冻性的影响lJ I 硅酸盐学报， 2 0 0 5 ， 3 3 ( 6 ) ： 7 5 8 7 6 2 【 2 4 】 王爱勤， 张承志， 唐明述 火山灰质材料的填充作用 J l _ 混凝土与 水泥制品， 1 9 9 5 ( 5 ) ： 1 9 2 1 2 5 】 冯乃谦 高性能混凝土结构、 性能与粉体效应 混凝土与水泥 制品， 1 9 9 6 ( 2 ) ： 6 2 6 】 冯乃谦 超细粉对水泥浆体的流化与增强效应 J 】 混凝土与水泥 制品， 1 9 9 7 ( 2 1 ： 4 7 2 7 】 吴中伟 高性混凝土及其矿物掺合料 J 建筑技术， 1 9 9 9 ， 3 0 ( 3 ) ： 1 6 0 1 6 3 2 8 】 绍兴市曹娥江大闸投资开发有限公司， 南京水利科学研究院 曹 娥江大闸枢纽工程水工高性能混凝土试验研究 R 2 0 0 5 1 2 2 9 】 蒋正武， 陈兵 利用粉煤灰配制自密实混凝土技术研究 J 房材 与应用 1 9 9 9 ( 6 ) ： 6 9 【 3 o l 王述银， 彭 尚仕 I 级 粉煤灰 的减水机理探讨 【 J J 人 民长 江， 2 0 0 2 ， 3 3 f l 1 ： 4 0 4 2 3 l 】 温 以华 粉煤 灰 泵送 高性 能混 凝 土 的试验 研 究【 D 山东 大 学， 2 0 0 6 4 3 2 】 邓宗才 粉煤灰掺量对高性能混凝土强度和_T作性的影响【 J 】 建 筑技术开发， 1 9 9 7 ( 1 O ) ： 1 卜1 3 【 3 3 郭晓燕， 王福川， 南锋 高掺量粉煤灰高性能混凝土的试验研究 J 】 建筑材料学报， 1 9 9 8 (6 ) ： 1 3 9 - 1 4 3 【 3 4 】 罗季英， 冷发光， 冯乃谦等 粉煤灰掺量对高性能混凝土强度和 耐久性的影响 J 1 中国建材科技， 2 0 0 1 0 ) ： 1 5 1 8 3 5 】 龙广成， 谢友均， 王培铭 粉煤灰对砂浆及混凝土强度的影响研 究 J 1 粉煤灰综合利用， 2 0 0 4 ( 3 ) ： 1 6 1 7 70 3 6 刘毅 掺粉煤灰高性能路面混凝土耐久性研究 D 长安大学， 2 o 0 5 6 3 7 】 刘数华， 方坤河， 曾力 粉煤灰对混凝土耐久性的影响 J 粉煤 灰， 2 0 0 4 ( 6 ) ： 6 - 7 3 8 丁凌凌 粉煤灰混凝土耐久性的研究【 J J 铁道建筑， 2 o o 5 ( 1 1 ) ： 9 0 91 f 3 9 彭卫兵， 何真， 梁文泉 粉煤灰对混凝土开裂行为的影响及评价 I J 1 建筑材料学报， 2 0 0 4 ， 7 ( 3 ) ： 3 1 7 - 3 2 2 4 O 杨波 粉煤灰对高性能混凝土收缩、 抗裂性能的影响及机理研究 D 福州 大学， 2 0 04 1 2 4 1 】 秦鸿根， 潘钢华， 孙伟 掺粉煤灰高性能桥用混凝土变形性能研 究 东南大学学报， 2 0 0 2 ， 3 2 ( 5 ) ： 7 7 9 7 8 2 4 2 】 刘数华， 方坤河， 曾力 ， 等 粉煤灰对混凝土抗裂性能的影响J 1 粉煤灰综合利用， 2 0 04( 2 ) ： 2 7 2 8 4 3 】 翁友法， 张东 超细矿渣掺量对高强混凝土力学性能的影响【 J J 中国港湾建设。 1 9 9 8 ( 6 ) ： 2 3 2 6 4 4 同济大学， 湖南韶峰水泥集团有限公司 高性能混凝土矿渣复合 混合材( 鉴定资料) ， 1 9 9 6 l 4 5 】 蒋家奋 矿渣微粉在水泥混凝土中应用的概述【 J 混凝土与水泥 制品， 2 0 0 2 ( 3 ) ： 3 - 6 46 1 蒋丽娜， 马铭彬 吴文斌 磨细矿渣掺合料在高性能混凝土中的 应用 J 】 中国港 湾建设， 2 0 0 2 ( 3 ) ： 2 5 2 7 4 7 刘孟贺 矿渣微粉用作混凝土活性掺和料的研究 J 1 新型建筑材 料， 2 0 04( 1 1 ) ： 4 7 - 4 9 f 4 8 】 张雄， 韩继红， 李韵珍 ， 等 高性能混凝土矿渣复合掺合料特性与 作用机I S J 混凝土与水泥制品， 1 9 9 7 ， 6 ( 3 ) ： 1 5 - 1 9 4 9 1 郑娟荣， 覃维祖， 高性能混凝土各组成材料的选择及试验研究 fJ 1 建筑技术， 2 0 0 2 ， 3 3 ( 1 ) ： 2 3 2 5 5 0 】C a i Y u e b o ，K w a n K w o k h u n g ， C h e u n g Y a u k a i ，e t a 1 Hi g h p e rf o r m a n c e c o n c r e t e a n d i t s t y p i c a l m i x e s J 】 C h i n a Oc e a n E n g i n e e r i n g ， 1 9 9 5 ， 9( 3 ) ： 3 3 5 3 4 4 5 1 蔡跃波 掺活性掺合料混凝土研究与应用中的几个疑难问题 J 硅酸盐学报， 2 0 0 0 ， 2 8 ( j 曾刊) ： 5 2 5 6 f 5 2 1 李维安， 苏胜， 岳素贞 粉煤灰掺量对高性能混凝土强度、 碱度及 抗碳化性能的影响研究 J 1 _ 煤炭_T程， 2 0 0 5 ( ： 5 3 5 5 5 3 T a z a w a E ， Mi y a z a w a S ， Ka s a i T I n fl u e n c e o f c e me n t a n d a d mi x t u r e o n a u t o g e n o u s s h r i n k a g e o f c e me n t p a s t e J C e me n t a n d C o n c r e t e R e s e a r c h ， 1 9 9 5 ， 2 5 ( 2 ) ： 2 8 卜2 8 7 5 4 】 蒋家 奋 浅 析混 凝 土 的 自收缩 J 混 凝 土与水 泥 制 品， 2 0 01 ( 3 ) ： 6 - 7 【 5 5 】 李悦， 吴科如， 王胜先， 等 掺加混合材的水泥石自收缩特性研究 J 】 建筑材料学报， 2 0 0 1 ， 4 ( 1 ) ： 7 - 1 1 5 6 】 巴恒静， 杨英姿， 赵霄龙 掺合料复合化对高强混凝土强度及显 微结构 的影 响fJ 混凝土， 2 0 0 0 ( 9 ) ： 7 - 1 0 5 7 谢友均， 刘宝举， 龙广成 水泥复合胶凝材料体系密实填充性能 研究 J 】 硅酸盐学报， 2 0 0 1 ， 2 9( 6 ) ： 5 1 2 5 1 7 5 8 】 巴恒静， 潘雨， 杨英姿 矿物细掺料对高性能混凝土流变性能的 影 响【 J 】 哈尔滨工业大学学报， 2 0 0 2 ， 3 5 ( 6 ) ： 5 0 - 5 4 5 9 】 陈烨 复掺矿渣粉一 粉煤灰复合胶凝材料及其混凝土性能研究 【 D 河海 大学， 2 0 0 7 1 0 6 O 】 王铁城 小浪底高性能混凝土的配制技术f J 1 施工技术， 2 0 0 1 ， 3 0 f 5 1 ：1 4 -1 5 第 4 l卷 陈文志 ： 高性能混凝土 中组成材料的影响及选材要 求 第 3期 【 6 1 1 何锦华， 穆儒， 王守合， 等 郑州国际会展中心低收缩高防裂高耐 久混凝土技术f J 1 建筑技术， 2 0 0 5 ， 3 6 ( 1 ) ： 2 6 2 8 【 6 2 】 河海大学材料科学与工程学院， 中煤七十一工程有限责任公司 冻结深井 C1 0 0 高强高性能混凝 土可行性试 验研究 R 】 2 0 0 7 8 【 6 3 】 朱艳芳， 王培铭 大掺量粉煤灰混凝土的抗碳化性能研究 J 建 筑材料学 报， 1 9 9 9 ， 2 ( 4 ) ： 3 1 9 3 2 3 【 6 4 】 吴建华， 蒲心诚， 刘芳 大掺量粉煤灰高性能混凝土配制技术 重庆大学学报( 自 然科学版) ， 2 0 0 5 ， 2 8 ( 5 ) ： 5 4 5 8 【 6 5 】 袁兴信， 苏胜， 苏勇强 太掺量粉煤灰高性能混凝土性能研究 2 0 0 6 ( 5 ) ： 7 3 7 5 【 6 6 】 丁红霞 大掺量矿渣粉一水泥基胶凝材料和混凝土性能及其优 化 的研究 D 】 河海大学， 2 0 0 7 1 0 6 7 1 黄成华， 孙家瑛， 王培铭 超量替代对大掺量矿渣高强混凝土力 学性能的影响 新 型建筑 材料 ， 2 0 0 3 ( 9 ) ： 5 9 6 1 【 6 8 】 肖佳鹏， 路新瀛 大掺量粉煤灰混凝土在官厅湖特大桥中的应用 【 J I 铁道标准设计， 2 0 0 3 ( 1 2 ) ： 5 0 5 3 6 9 】 和德亮 掺加改性硅灰高效增强剂配制高强混凝土的试验研究 f J 1 硅 酸盐建筑制 品， 1 9 9 5 ( 1 ) ： 1 7 2 0 7 O 】 姜德民 硅灰对高性混凝土强度的作用机理研究 J J 建筑技术开 发， 2 0 0 1 ， 2 8 ( 4 ) ： 4 4 4 6 【 7 1 】 蒋林华 赛高岭混凝土的研究【 J 1 硅酸盐通报， 2 0 0 1 ， 2 0 ( 5 ) ： 5 1 5 4 【 7 2 】 方永浩， 郑波， 张亦涛 偏高岭土及其在高性能混凝土中的应用 【 J 1 硅酸盐学报， 2 0 0 3 ， 3 l ( 8 ) ： 8 0 1 - 8 0 5 【 7 3 欧阳东 纳米S i O 2 低温稻壳灰用于混凝土的研究 J 新型建筑材 料 ， 2 0 0 3 ( 8 ) ： 7 - 9 【 7 4 李崇智， 冯乃谦， 李永德 现代高性能混凝土的研究与发展 建 筑技术， 2 0 0 3 ， 3 4 ( 1 ) ： 2 3 2 5 【 7 5 吴科如， 张东， 张雄， 等 混凝土材料的变革和发展【 J 建筑材料 学报， 2 0 0 0 ( 1 ) ： 1 4 1 8 【 7 6 】 冯浩 中国混凝土减水剂技术发展的第二次高潮【 c 】 中国水利学 会第二届青年科技论坛论文集， 2 0 0 6 【 7 7 王子明， 吴霖秀 脂肪族( 羟基) 磺酸盐高效减水剂结构特征与性 能 J 混凝土外加剂及其应用技术 C 北京： 机械工业出版社， 2 0 0 4 8 【 7 8 杨修明， 王智， 王华 聚羧酸系超塑化剂的最新研究进展 J 】 混凝 土 2 0 0 6 ( 8 ) ： 3 6 4 0 【 7 9 孙丽华， 吴菊珍， 俞海勇 聚羧酸系高性能减水剂的性能及应用 研究 J 化学建材， 2 0 0 5 ， 2 1 ( 4 ) ： 4 6 - 4 8 【 8 o 刘锦子 聚羧酸高效减水剂的试验研究【 J 】 新型建筑材料， 2 0 0 6 f 1 0 ) ： 5 0 5 2 8 1 巫辉， 郭惠玲， 雷家珩， 等 聚羧酸系高效减水剂的合成及其作用 机理研究【 J 1 武汉理工大学学报， 2 0 0 6 ， 2 8 ( 9 ) ： 1 8 2 0 ， 5 9 8 2 刘建忠， 缪昌文， 张亚梅， 等 苏通大桥超大体积承台混凝土配制 及性能研究 J 】 _ 施工技术， 2 0 0 7 ， 3 6 ( 2 ) ： 5 2 5 4 8 3 】 夏艺， 巨克成， 甄键， 等 聚羧酸系高效减水剂在南水北调保定漕 河段工 程中的应用 J 混凝土， 2 0 0 6 ( 8 ) ： 8 0 - 8 2 ， 8 7 8 4 】 林忠斌， 冯中军， 刘炜峰 ， 等 聚羧酸超塑化剂在客运专线高性能 混凝 土中的应 用 J 混凝土， 2 0 0 7 ( 7 ) ： 7 9 8 l 【 8 5 】 李崇智， 冯乃谦 梳形聚羧酸系减水剂与水泥的相容性研究J 建筑材料学报， 2 0 0 4 ， 7 ( 3 ) ： 2 5 2 2 6 0 【 8 6 安同富， 刘建江 ， 王永芳 聚羧酸外加剂与水泥适应性试验研究 l J 1 混凝土 ， 2 0 0 6 ( 4 ) ： 3 4 - 3 9 【 8 7 谷炼平， 李培安， 于治海 青藏铁路风火山隧道高性能泵送混凝土 的试验研究f J 1 铁道建筑， 2 0 0 4 ( 1 2 ) ： 3 0 3 3 【 8 8 赵新民， 张粉芹， 王起才 青藏线昆仑山隧道高性能混凝土强度 试验研究l J 1 铁道标准设计， 2 0 0 4 ( 6 ) ： 7 9 8 1 【 8 9 】 朱超 青藏铁路高性能泵送混凝土的研究J 】 铁道建筑， 2 0 0 4 ( 9 ) ： 7 1 - 7 4 9 O 徐辉， 梁君， 阮新民 西部地区输水工程抗腐蚀混凝土关键技术 与应用 水利水 电技术 ， 2 0 0 6 ， 3 7 ( 2 ) ： 8 1 - 8 3 9 l 】 雷俊卿， 赵小星 汉中潘家河大桥钢管混凝土配合比设计与试验 研究 J ( 上接 第6 3页) 4 措施及结论 通过以上的分析 ， 本工程的雷击事故可以归结 为 由雷电引起的感应过 电压所造成 ， 根据本次事故 我们可以得出以下结论 ： 1 ) 弱电系统接地不允许利用金属线槽 ， 改为用 1 0 mm 铜线直接接至接地扁钢 ； 2 ) 弱电控制室的强 电供 电系统应增加避雷保护 措施。为了尽量避免避雷器“ 盲 区” 对弱电元器件 的 “ 漏保” ， 建议采用适用于电子信息系统的S P D系列 浪涌保护器 ， 其 动作 电压仅为被保 护线路额定工作 电压的 1 2 倍 ， 且通流量较大， 是较为理想的保护器 件 ； 3 ) 由于半导体元器件在耐压方面先天性不足 ， 建议在直流 电源输 出端 ， 增加一个功率较大的稳压 管或电压监控系统。其稳压值或监控值略高于系统 直流工作 电压 ， 这样可大大提高弱 电系统在避雷器 盲区的安全可靠性； 4 ) 虽然本文元器件损坏不是直击雷造成的， 但 为了安全的可靠性 ， 弱电信号在由户外引入户内的 馈线人户处， 应按施工规范的要求装设避雷装置； 5 ) 强 、 弱 电竖井 中的电缆梯架应有盖板 ， 利用闭 合金属筒的屏蔽作用消除雷电流引起的感应过电压 的危害； 6 ) 与主筋平行的线管最好不选用P V C 管， 或全 部采用金属管 。 7 1
