本科毕业设计--路基上板式无砟轨道设计及计算.doc

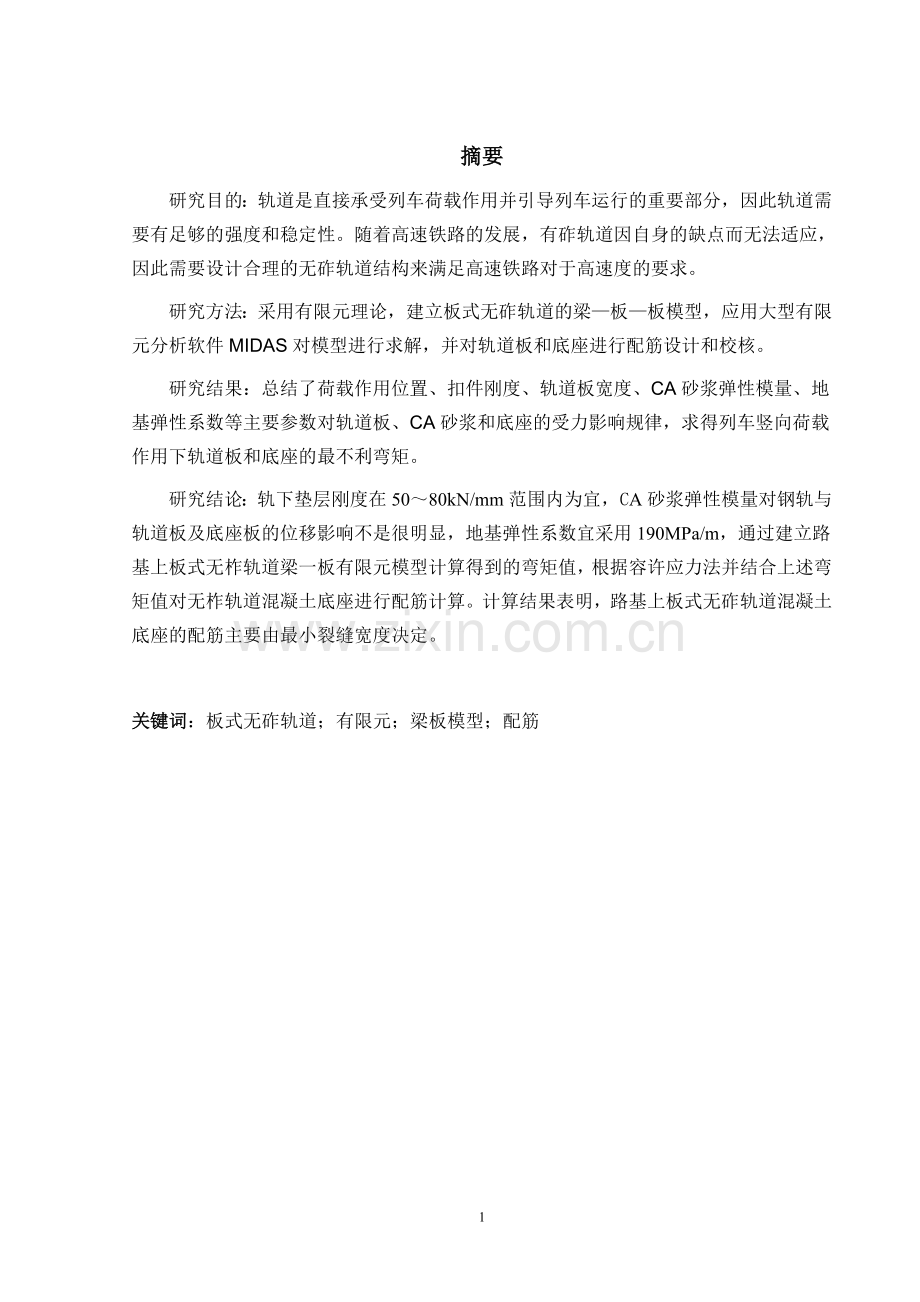

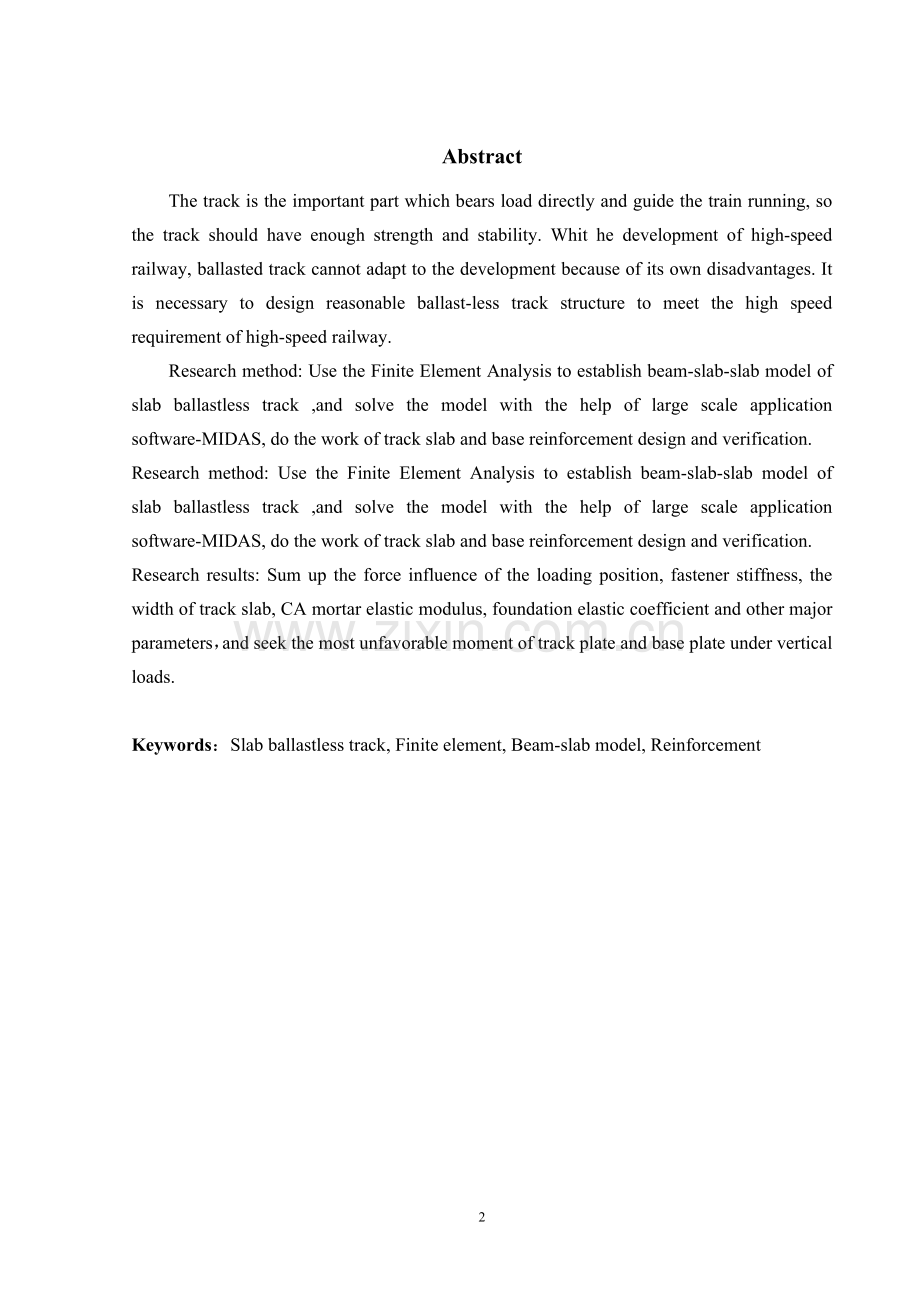

摘要研究目的：轨道是直接承受列车荷载作用并引导列车运行的重要部分，因此轨道需要有足够的强度和稳定性。随着高速铁路的发展，有砟轨道因自身的缺点而无法适应，因此需要设计合理的无砟轨道结构来满足高速铁路对于高速度的要求。研究方法：采用有限元理论，建立板式无砟轨道的梁板板模型，应用大型有限元分析软件MIDAS对模型进行求解，并对轨道板和底座进行配筋设计和校核。研究结果：总结了荷载作用位置、扣件刚度、轨道板宽度、CA砂浆弹性模量、地基弹性系数等主要参数对轨道板、CA砂浆和底座的受力影响规律，求得列车竖向荷载作用下轨道板和底座的最不利弯矩。研究结论：轨下垫层刚度在5080kN/mm范围内为宜，CA砂浆弹性模量对钢轨与轨道板及底座板的位移影响不是很明显，地基弹性系数宜采用190MPa/m，通过建立路基上板式无柞轨道梁一板有限元模型计算得到的弯矩值，根据容许应力法并结合上述弯矩值对无柞轨道混凝土底座进行配筋计算。计算结果表明，路基上板式无砟轨道混凝土底座的配筋主要由最小裂缝宽度决定。关键词：板式无砟轨道；有限元；梁板模型；配筋AbstractThe track is the important part which bears load directly and guide the train running, so the track should have enough strength and stability. Whit he development of high-speed railway, ballasted track cannot adapt to the development because of its own disadvantages. It is necessary to design reasonable ballast-less track structure to meet the high speed requirement of high-speed railway.Research method: Use the Finite Element Analysis to establish beam-slab-slab model of slab ballastless track ,and solve the model with the help of large scale application software-MIDAS, do the work of track slab and base reinforcement design and verification.Research method: Use the Finite Element Analysis to establish beam-slab-slab model of slab ballastless track ,and solve the model with the help of large scale application software-MIDAS, do the work of track slab and base reinforcement design and verification.Research results: Sum up the force influence of the loading position, fastener stiffness, the width of track slab, CA mortar elastic modulus, foundation elastic coefficient and other major parameters，and seek the most unfavorable moment of track plate and base plate under vertical loads.Keywords：Slab ballastless track, Finite element, Beam-slab model, Reinforcement2目录1 绪论11.1 无砟轨道概述11.2 无砟轨道主要技术特点11.3 世界各国无砟轨道发展情况41.4 国内无砟轨道结构研究与工程实践51.5 板式无砟轨道的结构与类型72 我国的板式无砟轨道152.1 我国客运专线主要无砟轨道结构型式介绍152.1.1 CRTS型板式无砟轨道152.1.2 CRTS型板式无砟轨道172.1.3 CRTS型板式无砟轨道192.1.4 CRTS型双块式无砟轨道192.1.5 CRTS型双块式无砟轨道212.1.6 岔区轨枕埋入式无砟轨道与岔区板式无砟轨道212.2 板式轨道的技术要求222.3 板式无砟轨道设计242.4 板式无砟轨道结构设计原理252.4.1 弹性地基梁理论263.3.2 弹性地基叠合梁理论263.3.3梁板板弹性支承弯曲理论283.3.4 梁板体弹性支承弯曲理论283 板式无砟轨道的设计和计算293.1 MIDAS介绍293.2 模型的选择293.3 模型的建立303.4 计算参数303.5 无砟轨道梁板模型的荷载工况313.6 MIDAS运行结果及分析314 板式无砟轨道的底座和轨道板的配筋384.1 设计原则及规范384.1.1计算原则384.1.2设计规范384.1.3计算方法404.2 轨道板的配筋及验算414.2.1轨道板纵向配筋414.2.2轨道板横向配筋434.3 混凝土底板配筋及验算444.3.1混凝土底座纵向配筋444.3.2混凝土底座横向配筋46结论49致谢50参考文献51 491 绪论1.1 无砟轨道概述轨道是铁路线路设备的基础和重要组成部分，它直接承受着列车荷载的作用并引导列车的运行。列车作用于轨道上的力有垂直压力、横向水平力、纵向水平力，以及因温度变化所产生的温度附加力等。因此，要求轨道结构有足够的强度和稳定性，各组成部分的结构要合理，尺寸及材质要相互配合、等强配套、弹性连续，以保证列车按规定的速度，安全、平稳和不间断地运行。随着列车速度的提高，对轨道结构的技术要求越来越高。1964年建成通车的日本东海道新干线，开创了铁路高速行车的实用化历史。此后，高速铁路技术不断发展和创新。目前，日本、法国、德国等发达国家的高速列车最高时速已达300公里/小时以上。要确保列车在高速行车条件下，安全、平稳地不间断运行，发展新型轨道建筑和维修技术，已成为高速铁路技术研究的重点之一。传统有砟轨道结构自诞生之日起，就显现出稳定性差的缺点，其原因在于碎石道床在列车荷载长期作用下，产生变形及道砟的磨损和粉化。由于钢轨支承点的非连续，道床变形沿线路纵向呈现非均匀性特点，对保持良好的轨道几何状态和均衡质量十分不利。一般情况下，道床维修工作量占线路维修工作量的70%以上，而高速铁路相对于普通既有线路，维修费用要增加2倍，道砟使用周期减少一半。目前，高速铁路的发展趋势是运营速度300km/h，其对轨道结构的平顺性和稳定性要求更高。日本于20世纪70年代率先开发和使用板式无砟轨道技术，至今，铺设的板式轨道已占日本先干线的60%以上。与有砟轨道相比，板式轨道具有更好的整体性、稳定性和耐久性，虽然技术较复杂，一次性投资大于有砟轨道，但其使用寿命周期长，通常使用周期为30年，轨道板在使用周期内基本上免维修，运营过程中维修的工作量可坚守70%以上，能够有效缓解高速铁路运营与维修的矛盾，总的成本并不比有砟轨道高，为高速度、高密度的铁路运输提供了有利条件。1.2 无砟轨道主要技术特点无砟轨道是一种少维护的轨道结构，它利用成型的组合材料代替道砟，将轮轨力分布并传递到路基基础上。无砟轨道的优点：良好的结构连续性和平顺性有砟轨道采用均一性比较差的天然道砟材料，在列车荷载作用下其道床肩宽、砟肩堆高、道床边坡、轨枕间距及轨枕在道床中的支承状态相对易于变化，并导致轨道几何变形。 无砟轨道的下部基础、底座、道床板均为现场工业化浇注，双块式轨枕、轨道板、微孔橡胶垫层、轨下胶垫、扣件、钢轨等均为工厂预制件或标准产品，可以保证其性能有较好的均一性。由此组成的轨道整体结构与有砟轨道相比具有更好的结构连续性和弹性均匀性，为提高轨道的平顺性，改善乘车质量提供了有利条件。良好的结构恒定性和稳定性 无砟轨道结构中，作为无缝线路稳定性计算参数的轨道横向阻力、轨道纵向阻力不再依赖于材质和状态多变的有砟道床，其整体式轨下基础可为无缝线路提供更高和更恒定的轨道纵、横向阻力，具有更好的耐久性和更长的使用寿命。良好的结构耐久性和少维修性能无砟轨道维修工作量大大减少，被称为“省维修”轨道，为延长线路的维修周期以及客运专线列车的高密度、准点正常运行提供重要保证。客运专线的行车速度高、密度大，所有线路地面检查、维修作业都必须在“天窗”时间内进行。我国客运专线由于跨线列车多，自身的行车密度又大，不可能完全像国外高速铁路那样白天行车、夜间轨道维修作业。要在白天、夜间均行车的条件下，安排“天窗”作业就更加困难。减少线路维修工作量是保证客运专线列车准点正常运行的前提条件。无砟轨道采用整体式轨下基础。与采用散粒体结构的有砟道床基础相比，在列车荷载作用下不会产生道砟颗粒磨耗、粉化、相对错位所引起的道床结构变形；在列车荷载反复作用下不会产生变形积累，使轨道几何尺寸的变化基本控制在轨下胶垫、扣件及钢轨的松动和磨损等因素之内，从而大大降低轨道几何状态变化的速率，较少养护维修工作量，延长维修周期和轨道使用寿命。工务养护、维修设施减少 由于维修工作量减少，可以延长每个综合维修中心和维修工区的管辖范围，从而减少上述维修部门的数量。同时也可相应减少每个部门配置的维修机械、停车股道数量和房屋等设施。免除高速条件下有砟轨道的道砟飞溅 我国秦沈客运专线在线路开通之前进行的行车试验表明：行车速度达到250kmh-1时，道心道砟出现飞砟现象，造成车辆转向架部分的车轴、制动缸等被道砟打击的现象。根据法国TGV铁路运营经验，有砟轨道在列车速度达到350kmh-1时，出现较严重的道砟飞溅现象。后将速度降到320 kmh-1时，飞砟现象才有所改善。此外，在严寒冬季，冻结在车体下部的冰块融化后，冰块打在道砟上，溅起的道砟会打坏钢轨踏面。另外，在进行道床维修施工作业后，由于表层道砟松散，粉粒较多，也会产生飞砟，此时要求限速170 kmh-1行车。 采用无砟轨道之后，就可以完全免除道砟飞溅的顾虑。有利于适应地形选线，减少线路的工程投资无砟轨道的纵、横向稳定性较之有砟轨道大大增加。在选线困难的地段可以利用无砟轨道能承受较大轮轨横向力的有利条件，在保证舒适度的前提条件下，适当放宽曲线允许超高、欠超高的限制，减小最小曲线半径，从而有利于选线，减少工程量。减少客运专线特级道砟的需求为了延缓客运专线有砟轨道上道砟的磨耗和粉化，道砟材料要求采用为客运专线专门制定的特级道砟标准。我国特级道砟标准与国外高速铁路道砟标准相比，尽管在性能指标上仍有一定的差距，但符合这种性能要求的岩藏资源在我国，特别是中南和西南地区仍相当稀少，可能难以满足我国新建客运专线的需求。发展无砟轨道可以减少客运专线建设对特级道砟的需求量。无砟轨道的缺点：无砟轨道弹性差 日本、德国开发无砟轨道的初衷是力求无砟轨道的轨道弹性等于或接近于有砟轨道的轨道弹性，但实际开发的结果却是无砟轨道的弹性仍低于有砟轨道。轨道弹性的降低会增加轴重对轨道破坏、失效和轨道状态恶化的影响，也会随着轴重的增加加剧环境振动和噪声。因此，在轴重较大的客货共线铁路以及轴重更大的重载铁路，国内外规模铺设无砟轨道的范例尚属罕见。 进一步改善无砟轨道弹性和降低列车轴重是今后客运专线上发展无砟轨道的努力方向。建设期工程总投资大于有砟轨道 与有砟轨道相比，尽管无砟轨道的结构高度低、自重轻、无砟轨道在隧道中铺设时，轨顶面一下的隧道开挖面积可适当减小；在桥上铺设时，由于其二期恒载相应减轻，从而降低桥、隧工程费用。但无砟轨道结构本身的工程费用高于有砟轨道，特别是在对振动和噪声等环境要求较高的地段，用于减振降噪措施的费用比有砟轨道要高。总体来说，无砟轨道建设期投资大于有砟轨道。 对地震和环保的适应性根据日本的经验，无砟轨道在低等级地震条件下，比有砟轨道具有更好的稳定性，从而提高行车的安全性，但在大地震情况下，有砟、无砟轨道都会遭到破坏，而无砟轨道的修复更为困难。和有砟轨道相比，无砟轨道的弹性较差、环境振动和噪声的量级较高。在靠近人口居住区及诸如学校、医院、办公区、度假区等环保要求较高的地段，其减振降噪措施及相应的工程费用也会增加。1.3 世界各国无砟轨道发展情况德国是世界上研究开发无砟轨道较早的国家。到2003，德国铁路无砟轨道纵铺设长度600多延长公里。其主要结构型式有雷达、雷达2000、旭普林、Berlin、ATD、Getrac和博格型。先期在雷达车站土质路基上铺设的无砟轨道运营已超过30年，通过总重达4000亿吨，运营速度达230kmh-1，除了在运营初期出现过46mm的均匀沉降和在轨枕周边与素混凝土之间出现过某些无害裂纹外，轨道结构完好。运营中仅少数扣件需要调整，维修工作量很少。日本新干线的无砟轨道结构型式相对单一。从20世纪60年代中期开始就针对板式无砟轨道结构开展了系统的理论研究与试验。日本板式轨道的营运是从桥梁和隧道开始的，在既有线和先干线上先后共铺设了20多处近30km的试验段。日本板式轨道在土质路基上的应用同样经历了30多年的发展历程，开展了大量室内外试验研究工作。20世纪90年代初，为了改善RA型板式轨道所用沥青材料的温度敏感性和耐久性，提出用混凝土道床代替沥青混凝土道床的结构方案，并用普通A型轨道板取代RA型轨道板，实现板式轨道结构型式的统一。正式在土质路基上铺设普通A型板式轨道前，1991年在北陆新干线路堤上铺设了60m的试验段，进行静、动载试验。试验中确定路基的最大下沉量限值为30mm。经模拟通过总重4500万吨t的重复加载试验后，最终下沉量为6.2mm，达到了试验的预期目标。1993年板式轨道在北陆新干线土质路基上铺设了10.8km，占全线长的4%，占土质路基的25%。至今，板式轨道在日本既有线和新干线累计铺设长度达2700延长公里。英国铁路从1960年开始研究无砟轨道，1966年起开始试铺各种型式的板式轨道。PACT（Paved Concrete Track）轨道为英国1969年研制、试铺，1973年正式使用的高速、重载少维修无砟轨道，简称PACT轨道。这种轨道已被英国、西班牙、南非、加拿大和荷兰等国广泛用于大轴重高速客运专线的隧道内和桥梁结构上，铺设总延长约为80km。英国铁路的无砟轨道与日本新干线和德国铁路干线所铺设的板式轨道均不相同，它是用钢筋混凝土灌注成的无接缝连续的刚性道床板直接支承钢轨，在轨底与混凝土道床之间放置一条带状的连续橡胶垫层，以给轨道提供必要的弹性，采用潘德罗尔弹条扣件联结。这种轨道也称为PACT型无砟轨道。英国铁路试铺的PACT型无砟轨道，具有投资较低、维修费用少、噪音小、稳定性强等特点，适宜在隧道内和高架桥上使用。但由于轨道板与其基础是刚性联结，故要求基础必须坚实、不变形，一旦混凝土道床损坏，修复是很困难的。韩国首尔至釜山的高速铁路全长412km，分2期工程建设，一期工程由首尔至大邱，全长289.3km，二期工程由大邱至釜山南段，全长122.7km。一期工程在光明车站和章上、花信、黄鹤3个隧道铺设了53.841km无砟轨道，主要采用德国普通雷达型无砟轨道。1.4 国内无砟轨道结构研究与工程实践国内对无砟轨道的研究始于20世纪60年代，与国外的研究几乎同时起步。初期曾试铺过支承块式、短枕式、整体灌注式等整体道床以及沥青道床等几种形式，但正式推广应用的仅有轨枕嵌入式（支承块式）整体道床。先后在成昆线、京原线、京通线、南疆线等长度超过1km的隧道内铺设，总铺设长度约300km。80年代曾试铺过沥青整体道床、由沥青混凝土铺装层与宽枕组成的整体道床以及由沥青关注的固化道床等，在大型客站和隧道内试铺，总长约10km，但并为正式推广。另外，在京九线长江大桥引桥上铺设了无砟无枕结构，长度约7km。 在此20多年期间，我国无砟轨道的结构设计、施工方法、轨道基础的技术要求以及出现基础沉降病害时的政治等方面积累了宝贵的经验，为发展无砟轨道新技术打下了基础。 1995年开始对弹性支承块式无砟轨道的研究，1996年、1997年先后在陇海线白青隧道和安康线大瓢沟隧道铺设试验段。在秦岭隧道一线、秦岭隧道二线正式推广使用，一、二线合计无砟轨道长度36.8km，并先后于2001年、2003年开通运营。以后又陆续在宁西线（南京西安）、兰武复线、宜万线、湘渝线等隧道内以及城市轨道中得到广泛应用，已经铺设和正在铺设的这种无砟轨道累计近200km。随着京沪高速铁路可行性研究的进展，无砟轨道在我国得到更大的关注。在“九五”国家科技攻关专题“高速铁路无砟轨道设计参数的研究”中，提出了适用于高速铁路桥、隧结构上的三种无砟轨道形式（长枕埋入式、弹性支承块式和板式）及其设计参数；在铁道部科技开发计划项目“高速铁路高架桥上无砟轨道关键技术的试验研究”中，完成了对三种结构形式的无砟轨道（长枕埋入式、弹性支承块式和板式无砟轨道）实尺模型的铺设及各项性能试验；提出高架桥上无砟轨道施工方案、桥梁徐变上拱限值与控制措施；建立了桥上无砟轨道车线桥耦合模型并进行了仿真计算，分析了高速铁路高架桥上无砟轨道的动力特性与车辆走行性能。以上研究成果为我国新型无砟轨道结构的发展打下了坚实的基础。1999年在铁道部科技开发计划项目“秦沈客运专线桥上无砟轨道设计、施工技术条件的研究与编制”的有力推动下，秦沈客运专线选定了3座高架桥作为无砟轨道的试铺段。其中，沙河特大桥铺设了长枕埋入式无砟轨道，狗河特大桥直线和双何特大桥曲线上铺设了板式无砟轨道。综合实验结果表明，两种无砟轨道结构形式在结构受力、变形和振动方向都达到了设计要求。 随后，在西康线秦岭隧道、兰新线乌鞘岭隧道和宜万隧道内都设计铺设了弹性支承块式无砟轨道，在渝怀线鱼嘴2号隧道铺设了长枕埋入式无砟轨道，在赣龙线枫树排隧道铺设了板式无砟轨道。计划在线路开通后对隧道内的无砟轨道结构进行动力测试和长期观测。我国新型无砟轨道结构的应用情况如表1.1。通过十年来无砟轨道的理论研究、室内模型试验、桥上和隧道内试验段铺设，我国在高速铁路无砟轨道方面取得了一下主要研究成果：（1）无砟轨道的结构设计，包括普通A型板式轨道和长枕埋入式无砟轨道；（2）制定两种无砟轨道部件的设计以及制造与验收技术条件；（3）制定桥上和隧道内无砟轨道工程施工技术细则与质量检验评定标准；（4）小跨度简支箱梁（32m以下）的变形限制以及设计与施工方面的控制措施；（5）与无砟轨道相关的隧道设计技术要求；（6）无砟与有砟轨道间过度段的主要技术要求；（7）无砟轨道结构的动力测试与长期观测技术。表1.1我国新型无砟轨道结构的应用情况试铺段无砟轨道结构型式试铺段长度备注秦沈线沙河特长枕埋入式692直线，24m简支箱梁狗河特板式741直线，24m简支箱梁双何特板式740曲线，32m简支箱梁赣龙线枫树排隧道板式719直线渝怀线鱼嘴2号隧道长枕埋入式710曲线为进一步优化长枕埋入式无砟轨道结构，铁道科学研究院在铁道部高速办的指导下，提出了双块式无砟轨道，机构方案，并进行了相关的试验室试验。 我国铁路在无砟轨道研究方面已经做了一定的工作，在桥梁和隧道内都有了相应的无砟轨道结构试铺段。特别是对整体式无砟轨道进行了一定的研究，对轨道板进行了先张法和后张法生产与试验，CA砂浆试验结构达到了国外同类产品性能指标，编制了板式无砟轨道技术条件，研发了成套铺设设备。 国内无砟轨道结构研究和工程实践为高速铁路无砟轨道结构运用提供了有力的技术支持。总之，无砟轨道结构相对于有砟轨道结构具有显著的优点。考虑到我国铁路运输运力、运能紧张局面，以及高速铁路一般处于经济发达地区，人员流动十分频繁，而且铁路作为一个网络，跨线列车的开行对高速铁路的运输组织将产生重要影响，从而形成了高无铁路列车运行高速度和高密度的特点，这就不仅要求线路具有高稳定性、高平顺性，还要求线路具有高使用率，造成维修与运行矛盾更加突出，因此积极采用无砟轨道结构具体有重要意义。必须看到，无砟轨道结构的应用也只有30多年的时间，中国发展无砟轨道结构，还存在很多问题需要研究解决。1.5 板式无砟轨道的结构与类型无砟轨道从诞生、发展，到目前为止，其结构型式种类繁多，技术上也各有特点。 目前，国际上并没有对无砟轨道的统一分类。按照无砟轨道结构进行分类，可分为整体结构式和直接支承结构式，如表1.2所示。整体结构式是指支承钢轨的混凝土块与混凝土基础浇注或预制成为一体，所以按照建造工艺又可分为现浇混凝土式和预制板式。直接支承结构式是指在基础上直接铺设无砟轨道的一种结构。表1.2无砟轨道结构分类整体结构式直接支承结构现浇混凝土式预制板式轨枕或支承块雷达博格板式ATD旭普林 日本板式GETRACHEITKAMPBTD弹性支承块式SATOPACT梯子形WALTER 按照钢轨支承方式还可以分为：间断支承式和连续支承式。博格板式无砟轨道系统组成路基上博格板式轨道系统和构造见图1-1与图1-2。其层次构成依次为：级配碎石构成的防冻层（FSS）、30cm厚的水硬性混凝土支承层（HGT）、3cm厚的沥青水泥砂浆层、20cm厚的轨道板，在轨道板上安装扣件。博格板式轨道系统轨顶至水硬性混凝土顶面的距离为474mm。博格板式轨道的特点博格板式轨道除了完全满足德国铁路对于轨道的技术要求外，还具有以下特点：（1）轨道板在工厂批量生产，进度不受施工现场条件制约。（2）每块板上有10对承轨台，承轨台的精度用机械打磨并由计算机控制。工地安装时，不需对每个轨道支撑点进行调节，使工地测量工作可大大减少。（3）预制轨道板可用汽车在普通施工便道上运输，并通过龙门吊直接在线路上铺设，无需二次搬运。（4）现场的主要工作是沥青水泥沙浆层的灌注，灌浆层在灌注56h后即可硬化。（5）具有可修复性，除在每个钢轨支撑点处（轨道扣件）调高余量外，还可调整预制板本身的高度。（6）博格板式轨道的缺点是制造工艺复杂，成本相对较高。图1.1博格板式无砟轨道结构图 图1.2博格板式无砟轨道系统结构图雷达型无砟轨道系统构成 雷达2000型无砟轨道系统结构如下：基础为水硬性混凝土支承层，厚度300mm，强度不应低于15Nmm-2。B355W60M型双块式轨枕按照650mm的间距排列，每组轨枕枕块下依靠两个钢筋木行架支撑，轨枕块精确定位后浇注混凝土，混凝土标号为B35。轨枕与轨道承载层整体相连，现浇轨道板厚240mm，轨枕上安装IOARV高弹性胶垫，采用Vossloh300型扣件系统。扣件螺栓锚在双块式轨枕内，使用UIC60钢轨。无砟轨道的混凝土板（B35）为钢筋混凝土结构。配筋率为0.8%0.9%，从而将可能出现的裂缝宽度限制在0.5mm范围内，可防止连接钢筋受到腐蚀。图1.5为雷达2000系统结构图。 图1.3雷达2000系统结构图雷达2000型无砟轨道的特点雷达2000型无砟轨道具有如下特点：（1）与雷达普通型轨道相比，轨顶到水硬性混凝土上表面的距离减少到473mm，轨道板各层的厚度累计减少了177mm；在轨距不变的前提下，轨枕全长由2.6m减少到2.3m，所用混凝土量大大减少。（2）埋入长轨优化为短枕，后期浇注混凝土与轨枕之间的裂缝减少。（3）对土质路基、桥梁、高架桥、隧道、道岔区段以及减振要求区段，可以采用统一结构类型，技术要求、标准相对单一，施工质量容易控制，更适应于高速铁路。（4）槽形板的取消，使得轨道混凝土承载层的灌注混凝土的捣固作业质量易于保证。（5）两轨枕块之间用钢筋桁梁连接，轨距保持稳定。（6）表面简洁、平整，美观漂亮。旭普林型无砟轨道系统构成旭普林型无砟轨道系统1974年开发，在科隆法兰克福高速铁路上成功铺设了21km。旭普林无砟轨道系统与雷达型无砟轨道系统相似，都是在水硬性混凝土承载层上铺设双块式无砟轨道，但采用的施工工艺不同。其特点是先灌注轨道板混凝土，然后将双块式轨枕安装就位，通过振动法将轨枕潜入压实的混凝土中，直至达到精确的位置。图1.7为旭普林无砟轨道结构图。旭普林无砟轨道的轨顶到水硬性混凝土上缘的距离为588mm。图1.4 旭普林无砟轨道结构图日本板式无砟轨道系统组成总体上说，日本板式轨道也是由轨道板（厚度190200mm）、沥青砂浆垫层（30mm）基础组成，在路基上轨道板的基础使用钢筋混凝土板。日本板式轨道的厚度在不同部位有较大的差别，设计时需要根据不同环境和功能需要进行选择。日本无砟轨道技术主要以新干线板式轨道结构为代表。20世纪70年代，板式轨道作为日本铁路建设的国家标准进行推广。因此，日本的板式轨道的应用非常广泛，到目前位置，其板式轨道累计铺设历程已达到2700多延长公里。目前常的有普通A型轨道板（见图1.5）、框架型轨道板（见图1.6）、用于特殊减振区段的防振G型轨道板（见图1.7）及早期用于路基上的RA型轨道板（见图1.8）等。图1.5普通A型轨道板图1.6框架型轨道板图1.7用于特殊减振区段的防振G型轨道板图1.8用于路基上的RA型轨道板日本板式轨道型式及其基本特征日本对各种型号的板式无砟轨道的开发是统一有序。在多年的试验研究实践中对不同等级的线路、不同自然条件、不同车速和不同要求开发出不同型号的板式无砟轨道。弹性支承块式（LVT无砟轨道）弹性支承块式无砟轨道是在双块式轨枕（或两个独立支撑块）的下部及周围设橡胶套靴，在底块与套靴间设橡胶弹性垫层，而在双块轨枕周围及下部关注混凝土而成型，为减振型轨道。 图1.9 VT无砟轨道弹性支承块式型无砟轨道有以下特点：（1）轨道结构的垂直弹性由轨下和块下双层弹性垫板提供，最大程度上模拟了弹性点支承传统碎石道床的结构承载特性，轨道纵向节点支承刚度趋于均匀一致，通过双层弹性垫板的刚度和阻尼的不同组合可获得优于有砟轨道的刚度和较好的减振效果。（2）支承块外设橡胶套靴提供了轨道的纵横向弹性，使这种无砟轨道在水平方向的承载、动力传递和振动能量吸收方面更接近于坚实均匀基础上碎石道床轨道，可以弥补无砟轨道侧向刚度过大的不足，有利于减缓钢轨的侧磨。（3）通过双层弹性垫板的隔离，使轨道各部件的荷载传递频率得以降低，部件的损伤程度大大降低，几何形位可在长时间内得以保持，最大程度地减少了养护维修工作量。（4）结构简单，施工相对容易，支承块为钢筋混凝土结构，可在工厂高精度预制，在现场只需将钢轨、扣件、带橡胶套靴的支承块加以组装、经各向准确定位后，就地灌注道床混凝土即可成型。（5）可维修性比刚性整体道床大大提高，如果支承块、块下垫板或橡胶套靴出现损伤，在损伤点的左右一段距离内松开扣件，抬高钢轨即可取出损伤的部件。（6）由于采用橡胶套靴和块下橡胶垫板，初期投资比有砟轨道大。但是在运营费方面，根据SBB运营统计和国内前期应用的估计，总运营费用较有砟轨道看节省约50%。（7）如果用于露天，其缺点是雨水容易渗入套靴，列车经过时会有污水挤出，污染道床，必须采用相应的措施。GETRAC直接支承式无砟轨道 GETRAC型无砟轨道系统的最主要特征是使用沥青承载层为混凝土轨枕提供直接支承。轨枕通过特殊的混凝土锚块弹性地连接到沥青层上，混凝土锚块将来自轨排的横向作用力传到沥青上。沥青承载层上的宽轨枕是这个系统中不可缺少的部分，能够大大降低轨道的结构高度。混凝土轨枕通过浇注的沥青固定到沥青支持层上并永久性地保持其安装位置。其特点有:（1）通过轨道板与沥青层的弹性连接保持稳定的轨道形状；（2）能够使用传统的道路和轨道施工设备；（3）所需的工作步骤少，施工时间短；（4）在生产工厂就可以将锚块和轨道扣件预先装配好；（5）既适用于道岔也适用于线路；（6）无障碍地排水。PACT型无砟轨道（Paved concrete track）英国从1969年开始进行PACT无砟轨道的研究。PACT型轨道为就地灌筑钢筋混凝土道床，钢轨直接与道床连接，并连接支承在轨道板上的连续带状橡胶垫层上，在英国、新西兰、加拿大和荷兰等国铁路及轴重30t的重载线上应用，铺设总长度约80 km。梯子型轨道（Ladder track）梯子型轨道是日本开发的新型轨道结构。该结构将两根预制的纵向轨枕通过横向连接形成轨枕框架，既能用于有砟轨道，也能与基础结合在一起成为无砟轨道。梯子型轨道已在试验线上通过大轴重试验，取得了成功，在日本的城市城市轨道交通中已开始使用。梯子型无砟轨道具有自重轻、易维修、低造价等优点。2 我国的板式无砟轨道2.1 我国客运专线主要无砟轨道结构型式介绍按照铁道部标准定义，目前国内客运专线所确定的无砟轨道结构主要包括3种板式结构型式和2种枕式结构型式：CRTS型板式无砟轨道、CRTS型板式无砟轨道、CRTS型板式无砟轨道与CRTS型双块式无砟轨道、CRTS型双块式无砟轨道。另外还有岔区轨枕埋入式无砟轨道结构和岔区板式无砟轨道结构。轨道结构类型应用线路CRTS型板式遂渝试验段、石太、广州新客站、广深港、广株、沪宁城际等CRTS型板式京津城际、京沪、京石、石武、津秦、沪杭、合蚌等CRTS型双块式武广客专，合武、温福、福厦、襄渝、太中银等线路的长大隧道内CRTS型双块式郑西客专岔区无砟轨道轨枕埋入式：京津城际、武广客专、郑西客专等板式： 京津城际、武广客专、京沪等表2.1 客运专线无砟轨道类型2.1.1 CRTS型板式无砟轨道CRTS型板式无砟轨道是将预制轨道板通过水泥沥青砂浆调整层，铺设在现场浇筑的具有凸形挡台的钢筋混凝土底座上，并适应ZPW-2000轨道电路的单元轨道板无砟轨道结构型式。CRTS系统主要由钢轨、扣件系统、CRTS型轨道板、充填式垫板、CA砂浆垫层、混凝土底座、凸形挡台等部分组成。CRTS轨道板为部分预应力或非预应力混凝土板结构，分为平板型、框架型和减振型等几种。轨道板采用工厂化生产，并提前预制储存。在线下基础沉降稳定，通过无砟轨道铺设条件评估达到轨道施工要求后，进行底座混凝土及凸形挡台的灌注，利用运板车及龙门吊将轨道板运输、并铺设至线路上，再对轨道板进行精确调整后灌注CA砂浆，铺设无缝线路。遂渝线无砟轨道综合试验段中铺设的CRTS型板式无砟轨道。 图2.1 路基上CRTS型板式无砟轨道 图2.2 桥上CRTS型板式无砟轨道CRTS轨道的特点如下：（1）道板在工厂批量生产，进度不受现场施工条件的制约，施工进度块；（2）轨道结构高度低，自重轻；（3）具有可修复性，可通过板下CA砂浆进行高程调整；（4）现场调整工作量较大，初期投资高于双块式轨道。 图2.3 隧道内CRTS型板式无砟轨道2.1.2 CRTS型板式无砟轨道CRTS型板式无砟轨道是将预制轨道板通过水泥沥青砂浆调整层，铺设在现场摊铺的混凝土支承层或现场浇筑的钢筋混凝土底座（桥梁）上，并适应ZPW-2000轨道电路的连续轨道板结构无砟轨道结构型式。CRTS系统主要由钢轨、扣件系统、轨道板、CA砂浆垫层、混凝土支承层（路基）或钢筋混凝土底座（桥梁）、侧向挡块、隔离层等部分组成。在路基、隧道基础上的CRTS型板式无砟轨道的结构组成相同，路基地段的轨道板连续铺设于混凝土支承层上，隧道内轨道板铺设于混凝土支承层上或隧底仰拱回填土上，轨道板间通过纵向预留钢筋和连接器进行纵向连接。图2.4 路基上CRTS型板式无砟轨道 图2.5 隧道内CRTS型板式无砟轨道图2.6 桥上CRTS型板式无砟轨道桥上轨道结构与路基地段有所不同，轨道板铺设于钢筋混凝土底座上并进行纵向连接，下部钢筋混凝土底座连续浇筑，并在底座与梁面保护层之间设置滑动层，底座板两侧设置侧向限位挡块，在桥梁两端路基上设置摩擦板、过渡板和端刺。CRTS轨道板在工厂预制，标准尺寸为64502500200mm，为部分预应力混凝土板结构。制造过程中采用先进的数控磨床对预制轨道板承轨槽进行精加工，现场采用专用测量滑架进行轨道板的定位测量，使其精度容易满足高速铁路对轨道几何尺寸的高要求。轨道板铺设与混凝土支承层或钢筋混凝土支座上，在铺装定位后灌注30mm厚的高性能水泥沥青砂浆作为施工调整层，再进行板的纵向连接。CRTS轨道的特点如下：（1）板与板之间要纵连，设有横向挡块。引进德国博格板技术；（2）道板在工厂批量生产，进度不受现场施工条件制约；（3）承轨台精度用机械打磨并由计算机控制，可大大减少现场测量的工作量；（4）可通过板下水泥沥青砂浆进行高程调整，但维修时需对连续轨道板进行切割，可修复性不及CRTS轨道；（5）CRTS型板式无砟轨道即相当于京津城际客运专线采用的德国博格板式无砟轨道；（6）制造工艺复杂，成本高。2.1.3 CRTS型板式无砟轨道CRTS型板式无砟轨道是将预制轨道板通过水泥沥青沙浆调整层,铺设在现场摊铺的混凝土支承层或现场浇筑的钢筋混凝土底座（桥梁）上,并适应ZPW-2000轨道电路的连续轨道板结构，且对每块板限位的无砟轨道结构形式。CRTS板式无砟轨道系统主要由钢轨、扣件系统、充填式垫板、轨道板、水泥沥青砂浆垫层、混凝土支承层（路基）或钢筋混凝土底座（桥梁）等部分组成。轨道板为预制部分预应力混凝土板，标准尺寸为49302400190mm。 路基上的CRTS型轨道板铺设于混凝土支承层上，隧道内轨道板铺设于隧底仰拱回填土上。轨道板精确就位后灌注水泥沥青砂浆，通过连接器进行纵向连接，再用弹性混凝土填缝，板两端设置定位销水平限位。桥梁上轨道板铺设于钢筋混凝土底座上，在底座两侧设置侧向限位挡块。CRTS型轨道的特点：（1）与CRTS型轨道相比，取消了凸形挡台，将轨道板连为整体，定位销或水平限位挡块在铺板后施工，可减少原设凸形挡台对施工的干扰，提高铺轨进度。路基及隧道地段底座为普通混凝土支承层，可降低建设成
