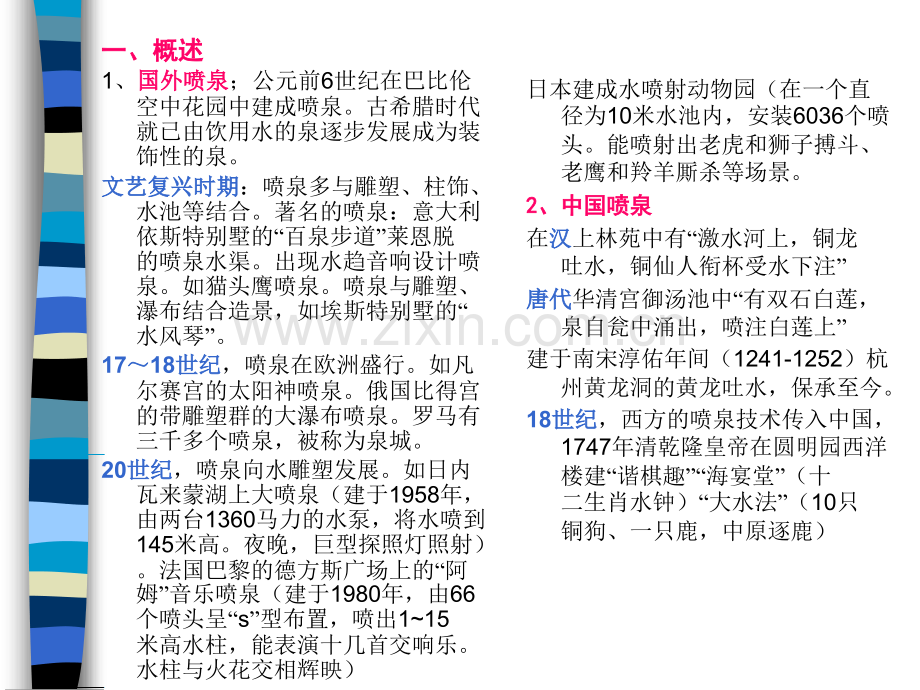

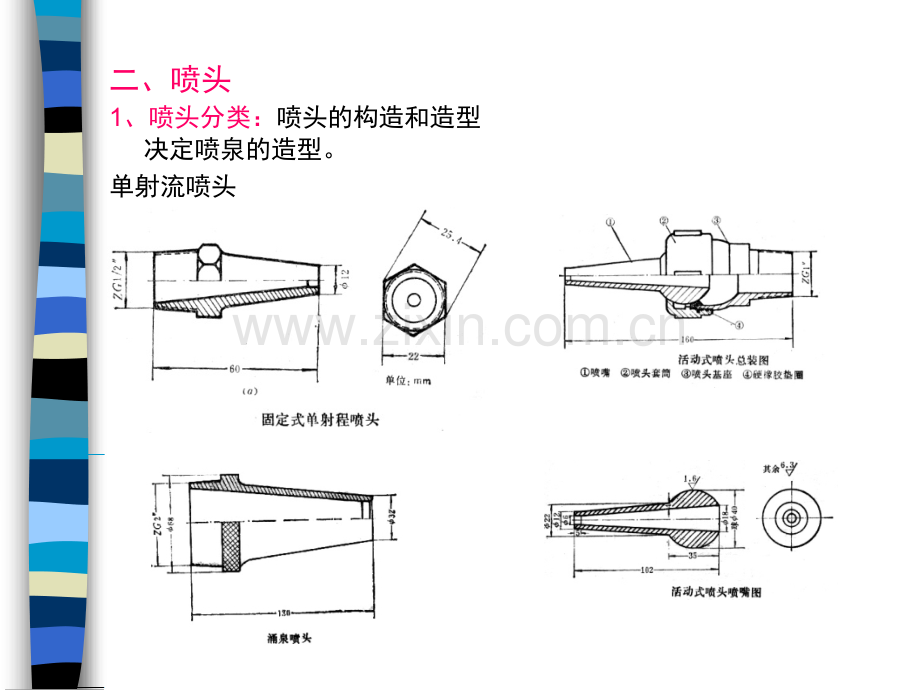

第五节第五节 喷泉设计喷泉设计喷泉原是一种自然景观，是承压水的地面露头。一、概述一、概述1、国外喷泉国外喷泉；公元前6世纪在巴比伦空中花园中建成喷泉。古希腊时代就已由饮用水的泉逐步发展成为装饰性的泉。文艺复兴时期文艺复兴时期：喷泉多与雕塑、柱饰、水池等结合。著名的喷泉：意大利依斯特别墅的“百泉步道”莱恩脱的喷泉水渠。出现水趋音响设计喷泉。如猫头鹰喷泉。喷泉与雕塑、瀑布结合造景，如埃斯特别墅的“水风琴”。1718世纪世纪，喷泉在欧洲盛行。如凡尔赛宫的太阳神喷泉。俄国比得宫的带雕塑群的大瀑布喷泉。罗马有三千多个喷泉，被称为泉城。20世纪世纪，喷泉向水雕塑发展。如日内瓦来蒙湖上大喷泉（建于1958年，由两台1360马力的水泵，将水喷到145米高。夜晚，巨型探照灯照射）。法国巴黎的德方斯广场上的“阿姆”音乐喷泉（建于1980年，由66个喷头呈“s”型布置，喷出115米高水柱，能表演十几首交响乐。水柱与火花交相辉映）日本建成水喷射动物园（在一个直径为10米水池内，安装6036个喷头。能喷射出老虎和狮子搏斗、老鹰和羚羊厮杀等场景。2 2、中国喷泉、中国喷泉在汉汉上林苑中有“激水河上，铜龙吐水，铜仙人衔杯受水下注”唐代唐代华清宫御汤池中“有双石白莲，泉自瓮中涌出，喷注白莲上”建于南宋淳佑年间（1241-1252）杭州黄龙洞的黄龙吐水，保承至今。18世纪世纪，西方的喷泉技术传入中国，1747年清乾隆皇帝在圆明园西洋楼建“谐棋趣”“海宴堂”（十二生肖水钟）“大水法”（10只铜狗、一只鹿，中原逐鹿）二、喷头1、喷头分类：喷头的构造和造型决定喷泉的造型。单射流喷头喷雾喷头环形喷头回转型喷头扇形喷头扇形喷头多孔喷头变形喷头吸力喷头蒲公英喷头2、喷头的水力特性不同造型及规格的喷头，其水头损失不同，在计算时应分别对待。3、喷头流量计算4.喷泉的控制方式 喷泉喷射水量、喷射时间的控制和喷水图样变化的控制，主要有以下三种方式:(1)手阀控制：这是最常见和最简单的控制方式，在喷泉的供水管上安装手控调节阀，用来调节各管段中水的压力和流量，形成固定的喷水姿。(2)继电器控制：通常用时间继电器按照设计时间程序控制水泵、电磁阀、彩色灯等的起闭，从而实现可以自动变换的喷水水姿。(3)音响控制：声控喷泉是利用声音来控制喷泉喷水形变化的一种自控泉。它一般由以下几部分组成:a.声电转换、放大装置:通常是由电子线路或数字电路、计算机组成。b.执行机构:通常使用电磁阀来执行控制指令。c.动力设备:用水泵提供动力，并产生压力水。d.其它设备:主要有管路、过滤器、喷头等。三、水池给排水系统设计1、设计原则：在满足设计思想的前提下，尽可能使管段距离最小。管线尽可能不交叉，各管的控制阀尽可能设在同一阀门井中。2、给水水质要求：洁净、无味且无有害杂质。3、常见水景形式和给排水系统盘式水景循环给水4、水池给排水布置模式水池管线布置示意四、喷泉施工注意事项 喷泉工程的施工程序，一般是先按照设计将喷泉池和地下水泵房修建起来，并在修建过程中结合着进行必要的给水排水主管道安装。待水池、泵房建好后，再安装各种喷水支管、喷头、水泵、控制器、阀门等，最后才接通水路，进行喷水试验和喷头及水形调整。除此之外，在整个施工过程中，还要注意以下一些问题。1.喷水池的地基若是比较松软，或者水池位于地下构筑物(如水泵地下室)之上，则池底、池壁的做法应视具体情况，进行力学计算之后再做出专门设计。2.池底、池壁防水层的材料，宜选用防水效果较好的卷材，如三元乙丙防水布、氯化聚乙烯防水卷材等。3.水池的进水口、溢水口、泵坑等要设置在池内较隐蔽的地方。泵坑位置、穿管的位置宜靠近电源、水源。4.在冬季冰冻地区，各种池底、池壁的作法都要求考虑冬季排水出池，因此，水池的排水设施一定要便于人工控制。5.池体应尽量采用于硬性混凝土，严格控制砂石中的含泥量，以保证施工质量，防止漏透。6.较大水池的变形缝间距一般不宜大于20m。水池设变形缝应从池底、池壁一直沿整体断开。7.变形缝止水带要选用成品，采用埋人式塑料或橡胶止水带。施工中浇注防水混凝土时，要控制水灰比在0.6以内。每层浇注均应从止水带开始，并应确保止水带位置准确，嵌接严密牢固。8.施工中必须加强对变形缝、施工缝、预埋件、坑槽等薄弱部位的施工管理，保证防水层的整体性和连续性。特别是在卷材的连接和止水带的配置等处，更要严格技术管理。9.施工中所有预埋件和外露金属材料，必须认真做好防腐防锈处理。
