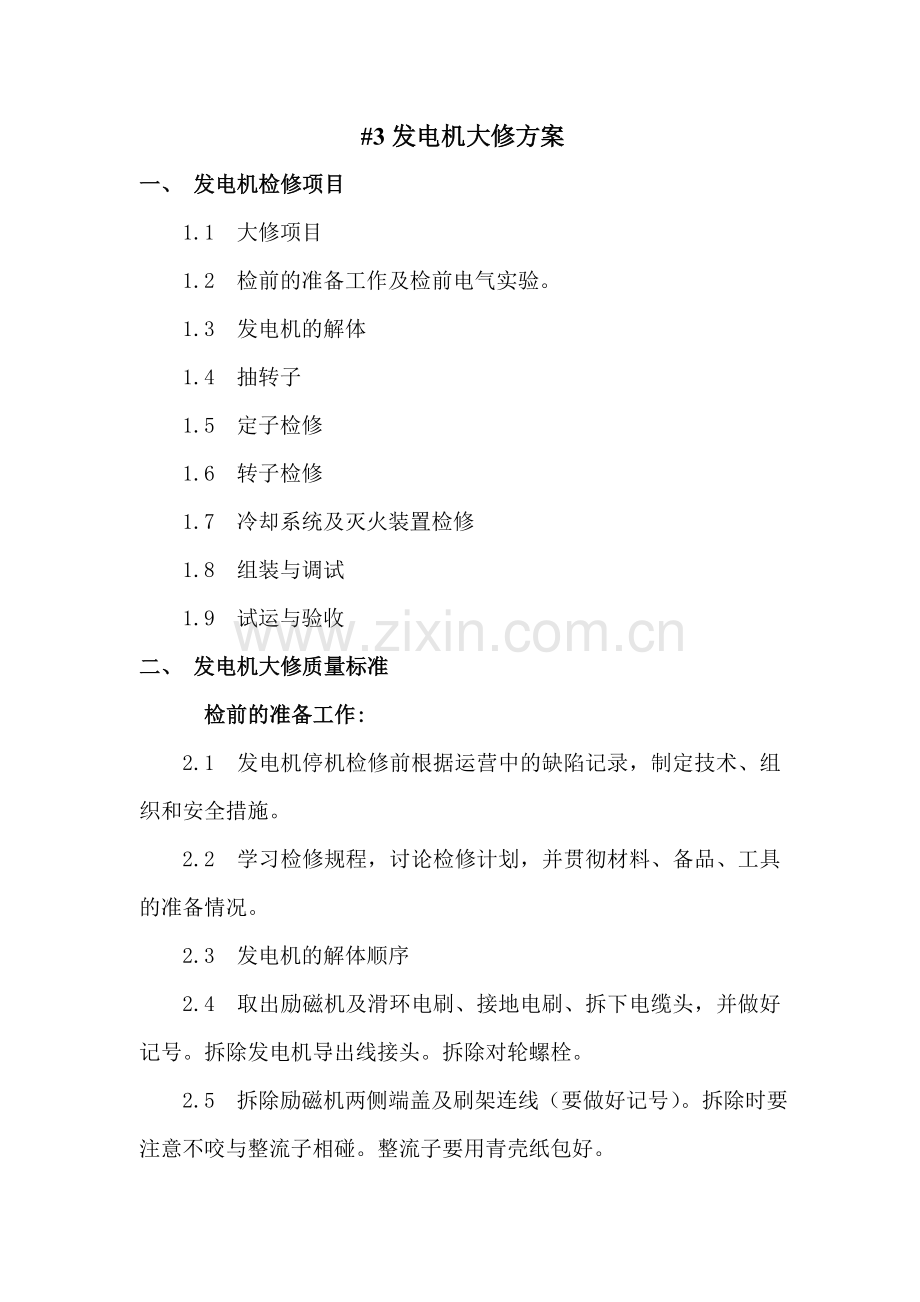

#3发电机大修方案
一、 发电机检修项目
1.1 大修项目
1.2 检前的准备工作及检前电气实验。
1.3 发电机的解体
1.4 抽转子
1.5 定子检修
1.6 转子检修
1.7 冷却系统及灭火装置检修
1.8 组装与调试
1.9 试运与验收
二、 发电机大修质量标准
检前的准备工作:
2.1 发电机停机检修前根据运营中的缺陷记录，制定技术、组织和安全措施。
2.2 学习检修规程，讨论检修计划，并贯彻材料、备品、工具的准备情况。
2.3 发电机的解体顺序
2.4 取出励磁机及滑环电刷、接地电刷、拆下电缆头，并做好记号。拆除发电机导出线接头。拆除对轮螺栓。
2.5 拆除励磁机两侧端盖及刷架连线（要做好记号）。拆除时要注意不咬与整流子相碰。整流子要用青壳纸包好。

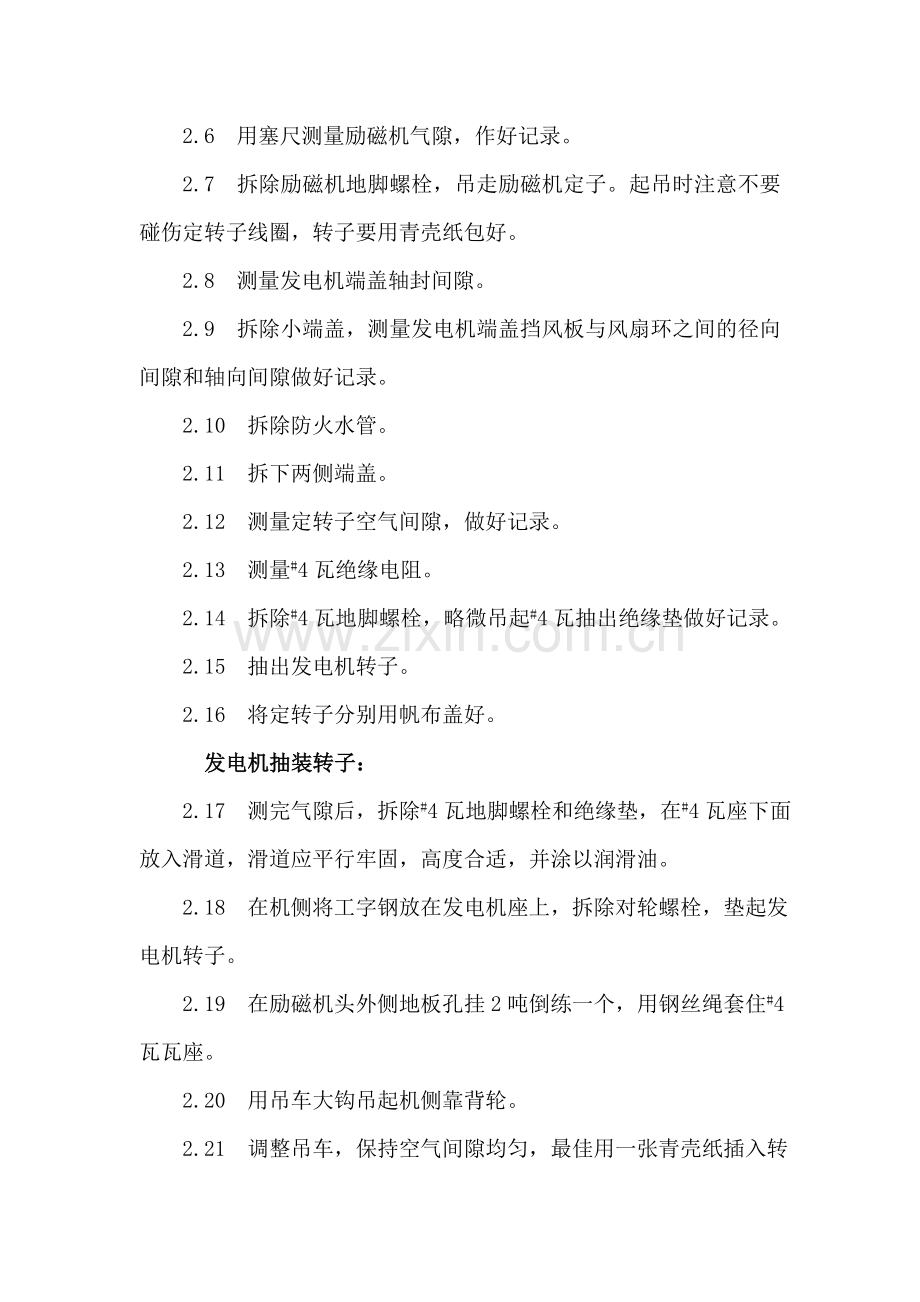

2.6 用塞尺测量励磁机气隙，作好记录。
2.7 拆除励磁机地脚螺栓，吊走励磁机定子。起吊时注意不要碰伤定转子线圈，转子要用青壳纸包好。
2.8 测量发电机端盖轴封间隙。
2.9 拆除小端盖，测量发电机端盖挡风板与风扇环之间的径向间隙和轴向间隙做好记录。
2.10 拆除防火水管。
2.11 拆下两侧端盖。
2.12 测量定转子空气间隙，做好记录。
2.13 测量#4瓦绝缘电阻。
2.14 拆除#4瓦地脚螺栓，略微吊起#4瓦抽出绝缘垫做好记录。
2.15 抽出发电机转子。
2.16 将定转子分别用帆布盖好。
发电机抽装转子：
2.17 测完气隙后，拆除#4瓦地脚螺栓和绝缘垫，在#4瓦座下面放入滑道，滑道应平行牢固，高度合适，并涂以润滑油。
2.18 在机侧将工字钢放在发电机座上，拆除对轮螺栓，垫起发电机转子。
2.19 在励磁机头外侧地板孔挂2吨倒练一个，用钢丝绳套住#4瓦瓦座。
2.20 用吊车大钩吊起机侧靠背轮。
2.21 调整吊车，保持空气间隙均匀，最佳用一张青壳纸插入转子下面，保持青壳纸不被转子压住，指挥吊车和倒练逐渐抽出转子。吊车和倒练配合平行移动抽出转子。
2.22 将转子抽至能将假轴放入时为止，将转子用工字钢垫好，保持空气间隙均匀。用吊车将假轴与对轮用螺栓紧固。
2.23 用大钩吊起假轴最外端，拆去转子垫铁，指挥吊车和倒练均匀抽出转子，直至钢丝绳距线圈最小距离为止。但不得与线圈相碰。
2.24 待转子抽出中心后，用垫铁垫好转轴端头，在转子重心处绕上胶皮板和木条板，用专用钢丝绳，将转子捆好。找好水平，两端用人扶持稳妥，渐渐抽出转子，放在专用的道木上。
2.25 装转子的程序与抽转子相反。倒练要挂在汽机侧的专用环上，将转子装入定子膛内。
抽装转子注意事项：
（1） 抽装转子分工明确，由专人统一指挥。
（2） 转子轴颈，滑环、励磁机转子及整流子用青壳纸包好，以防碰坏。
（3） 起吊用钢丝绳不准碰伤滑环、轴劲和线圈。
（4） 起吊时不准在护环上，风扇上施力，转子支承应放在铁芯或轴颈处。
（5） 抽转子时不准把转子放在铁芯上。
定子检修:
进入发电机定子内部工作须注意下列事项：
(1) 不准穿钉子鞋进入定子膛内，鞋底应干净无泥。
(2) 定子端部线圈应用毡垫或胶皮盖好，防止碰伤线圈，出入定子时不准直接踏在端部线圈上，以免弄脏或损坏端部主绝缘。
(3) 凡进入发电机定子内的人员，衣袋中不得装有任何物件，以防掉入定子膛内。
(4) 每班作业完毕后，须将带入定子内的所有工具如数收回。带入定子膛内的工具应登记，不得遗留在定子膛内。
(5) 在定子内需要明火作业时，要预先做好防火措施。
(6) 非工作人员严禁进入定子内部。领导检查工作或经允许的参观人员进入定子内须履行登记手续。
(7) 检查修理机座和外壳
(8) 用小锤敲击机座螺栓不得有松动的声音，机座和外壳应牢固，钢板和加强筋等部件应完整，无开焊，变形，不掉漆，平滑光亮，定子内外部清洁干净。
(9) 定子外壳与铁芯连接牢固，焊口无开焊，钢板无变形，夹紧螺栓紧固。
(10) 机座应有完好的接地，各起重用吊环，孔完整可靠。各温度计座，窥视孔齐全完好。
(11) 大盖风挡及轴封各部件应清扫干净。检查各处无变形、裂纹、开焊等现象。风挡、轴封要圆滑、沟齿清楚、锋利。大盖密封毡完整无缺，富有弹性，轴封齿间引入正压风的孔道完整畅通，对外不漏。
检查和修理定子铁芯:
2.26 铁芯各部风道，通风孔内应清扫干净，无灰尘油垢。清扫工作应先用2Kg/Cm2干燥压缩空气吹除灰尘，用破布蘸四氯化碳擦净脏污和油垢，清扫时要有足够的通风，以防四氯化碳中毒。
2.27 铁芯各处各段及整个铁芯都应紧固，严密结合，没有弯曲、磨损、绝缘破裂，过热，变色，烧伤和红色锈斑等现象。检查铁芯是否紧固，若有松动可用绝缘纸或云母片蘸绝缘漆插入铁芯片间，可消除松动。
2.28 铁芯表面绝缘漆膜应完整无缺，光滑均匀，假如老化、脱落过多可将残漆清除干净，再喷一层#1611绝缘漆。假如铁芯变色或有红色锈斑，说明铁芯有局部过热或松动。必要时应做铁损实验，按实际情况提出解决方案。
检查及修理定子槽楔:
2.29 用小锤敲打各块槽楔，端部通风段所有槽楔均应紧固，中间段连续松动三块以上时，须退出加垫重新打紧。
2.30 槽楔若发黑、变色说明已过热，必须退出更换备品。同时还要查明发热因素，并进行消除。
2.31 按槽楔松动量与局部或所有重新打紧，但均应注意下列各项：
(1) 打槽楔所用工具均应为硬木，硬橡胶或软金属材料制成。工作中应谨慎小心，严防损坏绑线，主绝缘和定子铁芯。
(2) 打上部槽楔时，要分两部份轮流进行，严禁将所有退出，以免线圈下垂而发生意外。
(3) 新打入的槽楔紧度要均匀适当，其各段通风应排列整齐，位置对的，各通风孔须对正。
(4) 所有更换或重新打紧槽楔后，要涂一层#1321绝缘漆，并按规程规定做工频耐压实验。
检查及修理定子线圈:
2.32 用2Kg/cm2干燥压缩空气吹扫灰尘杂物，再用破布蘸四氯化碳擦掉脏污和油垢。最后用白布精擦，达成易擦处白布进白布出，不易擦处白布进灰布出。（注意：在擦拭线圈时，严禁使用易燃溶剂清扫线圈）。
2.33 定子线圈表面绝缘漆要完整无缺、平滑、光亮、没有起泡、裂纹脱落，表面发暗及焦脆等现象（特别注意接头、焊口处）。假如漆膜脱落严重，则重新覆盖一层#6431环氧红瓷漆。注意：漆膜不易过厚，以免减少冷却效率。
2.34 端部线圈，极间连线和引出线绝缘应紧固，没有擦伤、扭伤、磨损、焦枯现象（特别注意：端环槽口，隔块和接头处）。如有上述之一者，要查明因素，按线圈工艺加以消除。
2.35 上下层线圈端部和槽口处，不应有电晕烧伤。
2.36 线圈端部及出线的隔块，支架应绑扎牢固，没有松动和绑线断股现象。
转子检修
2.37 用2 Kg/cm2干燥压缩空气吹除灰尘，用四氯化碳擦拭脏污和油垢，再用白布擦拭。
2.38 转子铁芯应无过热变色及烧伤，表面漆膜完整，槽楔紧固。若脱漆严重，需清扫干净。喷凉干醇酸黑瓷漆（CO4—42）。
2.39 护环无裂纹、位移、环形键完好紧固。测量护环与铁芯的间隙,并做好记录，与上次大修比较无显著差别。
2.40 护环下部各部件、线圈、线圈间的垫块无松动、脱落、破损等现象。通风孔畅通，凡发现异常现象应具体记录。
2.41 检查风扇，叶片完整，焊接和铆接良好，用小锤敲击声音清脆，平衡块紧固并锁住。
2.42 检查滑环，表面平整光滑，局部无粗糙面、凸凹不平度不超过1mm，盘车测量幌度不大于0.05mm，引线绝缘良好，滑环严重不平度在0.5mm以上，且运营中冒火应进行车削或更换。
2.43 刷盒与集电环表面间隙应执行制造厂规定，电刷在盒内能自由滑动。电刷压力应调整到不冒火花的最低压力，一般为1.2~1.6公斤。同一刷架上各个电刷互相的压力差不应超过平均值的10%。电刷在滑环面上应沿轴向错开一个位置排列，使滑环磨损均匀一致，电刷磨损长度不超过1/3，否则应更换。
刷架对地绝缘电阻，用1000伏摇表测定不低于100MΩ。
组装与调试：
具有下列条件后，方可进行组装与调试：
（1） 各部检修后，经验收均符合质量和工艺规定。
（2） 各实验结果均符合规程规定。
（3） 组装与调试准备工作已所有就绪。
（4） 转子装入前，分别对定转子进行最后一次吹风扫除和检查。内部确无遗留物后，按抽转子的方法，逆抽转子的顺序，把转子装入定子膛内。
（5） 按解体时的方法，逆解体的顺序，将大盖、轴封按原号位装好，螺栓拧紧，肖子垫片齐全，并按工序环节逐个测量并记录各部间隙，其标准如下：
（6） 定转子空气间隙：（单边20mm）
（7） 挡风板与风扇径向间隙、轴向间隙、轴封间隙、等执行制造厂的规定。
（8） 绝缘电阻的测定（按实验规程实验合格）。
（9 ） 定子线圈在干燥后，接近运营温度，其对地及相间的绝缘电阻值，用2500伏摇表测定期不小于：

式中：R——绝缘电阻值（兆欧）
U——额定电压（伏）
P——额定容量（千伏安）
定子线圈在10~30℃时的吸取比R60/R75≥1.3为合格。
（10） 转子线圈的绝缘电阻在冷态下（20℃）时，用500伏摇表测定期，应不小于0.5兆欧。
（11） 定子测温元件的绝缘电阻在冷态下用250伏摇表测定期，应不小于1兆欧。
（12） #4瓦轴承绝缘电阻，用1000伏摇表测定期，应不小于1兆欧。连管后用500伏摇表测定，绝缘电阻不低于0.5兆欧。
（13） 刷架对地绝缘电阻，用1000伏摇表测定期不小于1兆欧。
（14） 定子线圈在冷态下，测得各相的直流电阻，在校正了由于引线长度不同而引起的误差后，互相间的差别不得超过平均值的2%。
（15） 组装励磁机：
（16） 用塞尺测量定转子气隙：
主极气隙：3±0.15间极气隙：5±0.2

（17） 盘车时测量励磁机轴头晃度不大于0.05mm为合格。
（18） 在额定转速下机座振动不大于0.05mm（双幅值）为合格。
（19） 用500伏摇表测量全套励磁回路绝缘电阻应大于1兆欧。
（20） 装接导出线及电缆。
发电机导出线，滑环、励磁机引线电缆接线对的，接触良好，垫圈齐全，螺丝紧固，用0.05mm塞尺不能塞入。
（21） 发电机所有组装完后，应再次检查清扫机壳、风室各处，并解决在验收中提出的缺陷。
试运与验收：
（1） 开机升速过程中及达成额定转速后，机组应没有摩擦声和不正常的噪声或异常的振动。
（2） 冷却系统和机壳外表各部不漏风，不漏水。
（3） 检查发电机各部及附属设备，均应没有冒火，过热等现象。
（4） 试运中对发电机进行电气实验。
（5） 整理好发电机检修记录。
三、 励磁机检修项目及质量标准
励磁机检修项目：
3.1 励磁机解体
3.2 定子检修
3.3 电枢检修
3.4 检修刷架和电刷
3.5 组装与调试
3.6 励磁机解体
3.7 从刷握中提出电刷，拆除电缆连线，做好记号。
3.8 拆除前后端盖。
3.9 测量定转子气隙，并做好记录。
3.10 换向器用青壳纸包好，定转子间用青壳纸垫好，吊走定子。
3.11 做检前电气实验。
3.12 用2Kg/Cm2干燥压缩空气吹扫定转子，用四氯化碳擦拭定转子铁芯、线圈，无油垢和灰尘，用白布擦拭干净。
定子检修：
3.13 检查磁极
3.14 各磁极清扫干净，铁芯平滑紧固，无锈蚀，固定螺栓紧固锁住。
3.15 检查主极。换向极与电枢空气间隙。
3.16 主极应均匀分布，各磁极间距差不超过2mm，换向极应对称分布，中心线与相邻两主极的中心线等距。
3.17 为消除电刷冒火而进行拆换或调整磁极第一第二气隙时，必须在取得无火花区域实验结果的基础上才干进行。调整极距时，极下垫片不得更换或只能换用原质垫片，垫片不得随意增减或改换材质。
3.18 检查磁极线圈
3.19 各磁极线圈清扫干净，检查表面漆膜完整，绝缘良好，没有裂纹、松动、破损、过热等现象。
3.20 用1000伏（直流电机用500伏）摇表测量线圈对地及互相间绝缘电阻，其值换算到热态后不低于2兆欧。
3.21 检查极间连线及结线耳和铜鼻应牢固可靠，接触良好，焊口结实，无过热破损现象。
3.22 用0.5级以上仪表测线圈直流电阻，换算到同一温度后，与上次检修测数相比较，应基本相符，相差不超过2%。
转子检修（电枢）：
3.23 检查转子铁芯应紧固，无变形、锈斑、过热等现象。所有通风孔应畅通。
3.24 检查槽楔应紧固，并低于铁芯表面，没有松动，断裂和过热变色等。
3.25 检查端部绑线应紧固、整齐、无位移、断裂和过热变色，焊锡熔化开焊等。用1000伏（直流电机用500伏）摇表测量绝缘电阻，换算到热态后不低于2兆欧。
检查转子线圈：
3.26 线圈清洁干净，漆膜完整，绝缘良好，没有裂纹、松动、破损、过热现象。
3.27 用1000伏（直流电机用500伏）摇表测绝缘电阻，换算到热态后不低于2兆欧。
3.28 用0.5级以上仪表测量片间直流电阻，互相之差不超过5%，小型电机不超过10%。
3.29 检查转子线圈与整流子抬高片的焊接应牢固，无开焊、甩锡、过热等。
检查整流子：
3.30 整流子表面清扫干净，严防油污浸染，氧化膜均完好，平滑光亮，无黑斑，打印，划痕、凹凸不平及烧伤等。
3.31 整流子表面上的氧化膜有助于无火花换向，假如电机在运营中无火花，且表面不平整光滑，但不够车削条件，则不应进行打磨，只有表面不平度超过0.5~0.7mm时，则应考虑对整流子的车削和打磨。
3.32 用千分表测量整流子的偏心度，必要时逐片测量。当运营中存在2级火花，径向晃动超过0.05mm，单片突出超过0.02mm，电刷振动超过0. 2mm，而火花又长期不能消除者，必须进行距车削解决。当车削后表面光洁度不低于▽6。直径不小于极限允许值（在换向器相120°的三片换向片上应钻有磨损极限位置记号）。径象晃动不超过0.05mm，无单片突出现象，整流子车削后按规定挠沟，并作片间电阻实验，符合质量规定。
3.33 整流子沟应清洁干净，平直整洁，无脏污，碳粉和铜屑。沟内两侧无剩余的松散云母碎片，深度为1~1.5 mm,整流片倒角为0.3~0.5×45°.
3.34 修刮整流子沟使用专用工具。操作中避免工具跳出划伤整流子面，或用力不妥撞击损伤整流子跟部，而发生片间短路，修刮后用#00玻璃砂布打磨，清除毛刺，并进行彻底清扫.
3.35 检查整流子护环应牢固，无位移,护环绝缘良好，用1000伏(直流电机用500伏)摇表测量护环对整流子片间绝缘电阻，换算到热态后不低于2兆欧.
3.36 风扇牢固，叶片完整，无裂纹，变形。螺栓紧固锁住，平衡块紧固锁住.
检修刷架与电刷：
检查刷架装置：
3.37 清扫干净，检查框架，绝缘板、垫、管等稳固可靠，无损坏变形，用1000伏（直流电机用500伏）摇表测绝缘电阻，不低于100兆欧。
3.38 极间连线位置对的，接触良好，螺丝垫圈齐全，正负极交叉处绝缘良好。
3.39 刷握内壁平直光滑，压力适中，衡压弹簧端部平滑无毛刺。
检查电刷
3.40 电刷要有足够的长度，磨损量不超过1/3。接触面光滑如镜，牌号相同，无破损不脏污。
3.41 电刷引线铜辫及接头鼻子完整，无过热，断股开焊，新换电刷必须与原用电刷牌号相同。
3.42 电刷与刷握间要有0.1~0.2mm间隙，使电刷上下活动自如。
3.43 励磁机从空载额定负载情况下，换向器上的火花不大于级，最大电流时火花不大于2级。
组装调试：
3.44 检查电机内确无遗留物和漏修，漏试项目，经验收合格后方可进行组装。
3.45 按分解时方法，逆分解顺序，进行组装和测量工作。
3.46 刷握装置应符合设计角度，其下沿距整流子表面有2~3mm间隙，整排电刷应与整流子片平行，其不平行度不超过0.5mm。各排电刷轴向排列应正负极成对的在整流子表面错开。
3.47 用#00砂布紧贴在整流片上（防止电刷前后角磨掉），顺电转向研磨电刷，使其与整流子表面严密吻合。接触面不小于70%。
3.48 用电感法校对物理中心线
3.49 小型、换向容易或一般用途的电机，用电感整体一次校好即可。
3.50 大型高速，换向困难或用途重要的电机，须用单片、单极，整体和在电枢转动至不同位置的情况下，仔细校对中性线位置。中性线校好后，对发电机应顺转动方向，向前移一个整流片。对于电动机应逆转动方向，向后移一个整流片。
注意：找中心线过程，每移动一次刷架，务必重新研磨电刷，使其与整流子接触严密，否则校对的中心线不也许抱负或是假中性线。
3.51 用1000伏(直流电机用500伏)摇表测量所有直流回路绝缘电阻，换算到热态后不低于1兆欧。
励磁回路设备的检修：
3.52 检查励磁开关
3.53 各部清洁，消弧罩完好。
3.54 开关触头无变色、烧伤、接触良好，用0.05塞尺不能塞入。
3.55 开关主触头的不同期度不大于1 mm，触头烧损不大于4 mm。
3.56 操作机构动作灵活、对的。各部螺丝肖钉齐全紧固。
3.57 吹弧线圈接触良好，方向对的，螺丝齐全紧固
3.58 检查励磁电阻和灭磁电阻
3.59 活动刷子与固定接点表面光滑，有足够压力，接触良好。
3.60 手轮，链条完好，转动灵活，无卡涩脱链现象。
3.61 灭磁电阻无断片，瓷瓶完好清洁。
3.62 每次大修要做极性倒换，以保证正负滑环磨损均匀一致。
四、空冷器检修
空冷器解体:
4.1 拆除空冷器进、出水管，拆除两侧端盖，做好标记。
4.2 管板完整无损，接合面清理干净，进水挡板完整。并涂防锈漆。
铜管清洗：
4.3将尾端带有橡胶皮碗的特制毛刷子，从铜管一端塞入，将高压
冲洗枪头伸入皮碗内，冲洗枪通入0.6-1.0MPA压力水，从橡
皮碗端将毛刷子向另一端顶出，一根一根的通以高压水清洗。
4.4 铜管从洗结束后，用压缩空气将铜管吹干。
4.5水压实验5分钟不漏。
4.6对打压实验中有泄漏的管用钢塞堵牢。但堵死的管子数不超过该组管子数的10%。
4.7检查铜管在隔板管孔部位有无磨损痕迹。
4.8检修结束后，将汽侧内部的杂物清理干净。
