施 工 方 案

项目名称： 14万吨/年丁二烯装置塔区地脚螺栓加固
工程编号： 14210405

建设单位： 施工单位：
批 准： 批 准：
审 核： 审 核:
编 制：

编制单位：（ 丁二烯 ）项目经理部
编制时间：2023 年 6 月5 日

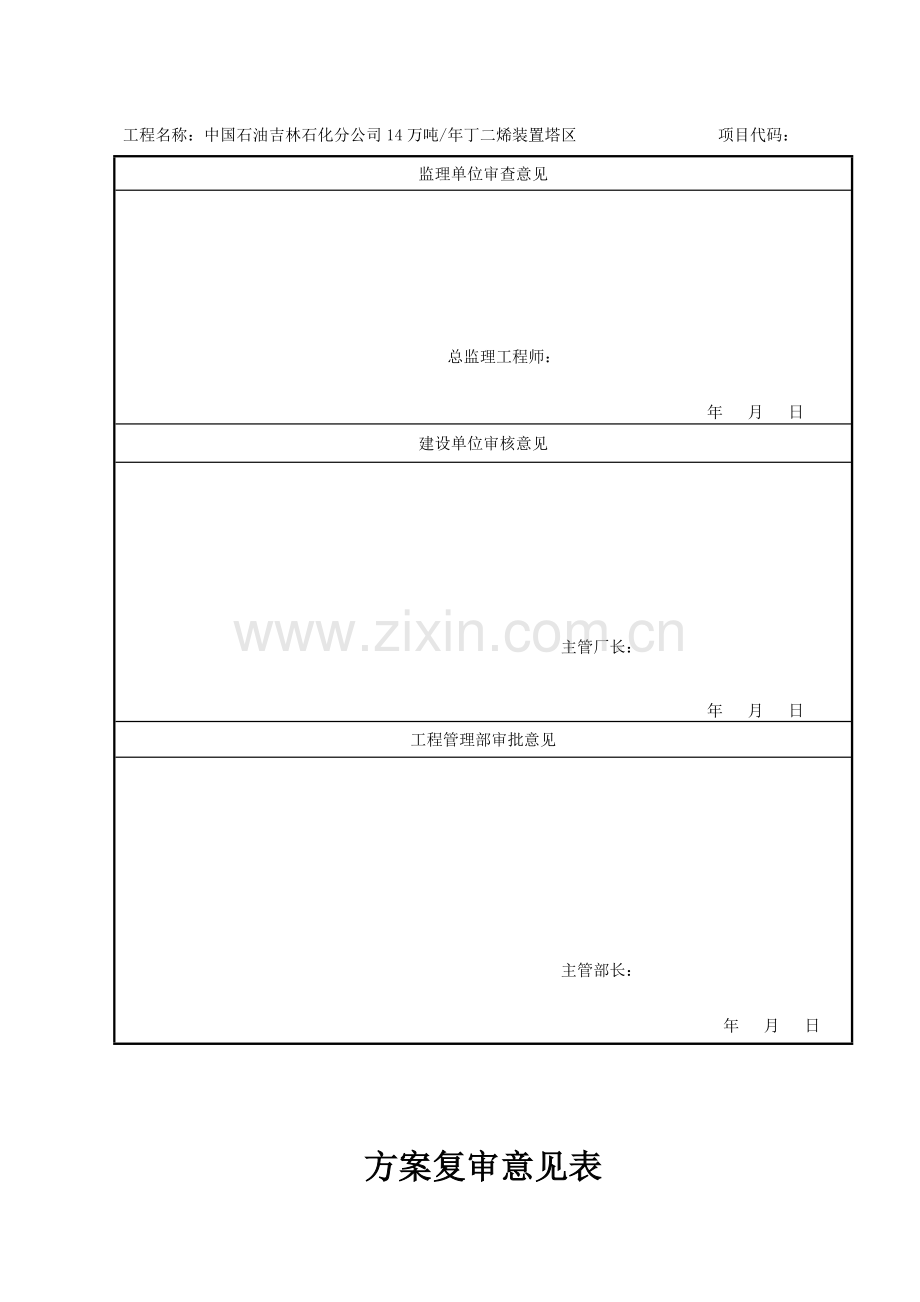

施工技术方案审批表

工程名称：中国石油吉林石化分公司14万吨/年丁二烯装置塔区 项目代码：
监理单位审查意见

总监理工程师：

年 月 日
建设单位审核意见

主管厂长：

年 月 日
工程管理部审批意见

主管部长：

年 月 日

方案复审意见表
复

审

意

见
工程管理组：

审核人： 复审人： 年 月 日
质量管理组：

审核人： 复审人： 年 月 日
其它相关部门：

审核人： 复审人： 年 月 日
批 准 意 见

总（副总）工程师（技术经理）： 年 月 日

目 录
1．编制说明 5
2．编制依据 5
3. 工程概况 5
4．施工准备 6
5．施工部署 6
6．重要施工方法 7
7．施工进度计划： 7
8．施工技术组织措施 7
9．资源计划 10
10．附表 10

14万吨/年丁二烯装置塔区
设备基础地脚螺栓加固施工方案
1．编制说明
1.1 本方案为14万吨/年丁二烯装置塔区设备基础地脚螺栓加固施工指导书。
1.2 为保证地脚螺栓位置对的，保证其不变形，不位移，特编制此施工方案。
1.3 请建设单位协调地脚螺栓及其配套构件提前进入现场，为提前进行混凝土施工提供条件。
1.4 施工前水电应由建设单位引至现场50米内，施工电及施工平面布置见《14万吨/年丁二烯装置土建工程施工组织设计》。

2．编制依据
2.1 施工图：
14万吨/年丁二烯装置塔区承台及设备基础平面布置图 104-831B-060
14万吨/年丁二烯装置塔区承台及设备基础详图 104-831B-060-X
14万吨/年丁二烯装置锚板及地脚螺栓详图 J30-0213-2～23、J30-0213-76～78。
2.2现行国家施工及验收规范：
《建筑工程施工质量验收统一标准》 GB50300-2023
《混凝土结构工程施工质量验收规范》 GB50204-2023
其它现行施工及验收规范。
2.3 现场勘察实际情况。
2.4 中国石油天然气股份有限公司吉林石化分公司与吉林吉化建修有限公司签订的《建设工程施工协议》（GF-1999-0201）编号：04120
3. 工程概况
3.1 塔区共14个塔，环形基础6个，其余为圆形基础，其中T101a、b地脚螺栓最大24根M80，锚板与螺栓总重3531kg。T101-12根M48，总重404kg。T303-16根M64，总重1092kg。T102-24根M80，总重3531kg。T103-24根M80，总重3387kg。T302-16根M64，总重1092kg。T301-16根M64，总重1092kg。
T501a、b-16根M64，总重1222kg。T304-20根M64，总重1615kg。T202-16根M64，总重1238kg。T201a、-24根M64，总重3387kg。T201b-16根M64，总重1238kg。T104-12根M48，总重412kg。
3.2 ±0.000m标高相称于绝对标高191.87m。承台底标高-2.45m。
3.3 其它详见《14万吨/年丁二烯装置土建工程施工组织设计》。
4．施工准备
4.1 技术准备
4.1.1 熟悉施工图纸；参与会图纸会审。
4.1.2 提出材料计划，各种技措材料应提前制作。
4.1.3 明确施工方法进行技术交底；
4.2 现场准备
4.2.1 临时道路、用电线路的敷设按施工组织设计执行。
4.2.2 施工机具、材料、构件等进场并保证其使用功能；
5．施工部署
5.1 项目组织机构
5.1.1 项目关键人员配备

项 目 管 理 机 构
职 责
姓 名
职 务
总 负 责
肖林
项目经理
施工管理
张科顺
项目副经理
技术主管
曹艳
技术副经理
现场施工管理
高金成
施工员
安全管理
孙水清
安全员
质量管理
王宝库
质检员
技术管理土建
罗佳伟
责任技术员
综合计划、材料管理
仲崇银
材料计划员
计划与预算管理
张国志
预算员
财务管理
张杰
会 计
资料员
夏西亭
技术员
取样员
张 云
取样员

6．重要施工方法
6.1 施工程序：
垫层内预埋件→底支架焊接→底环板安装→顶支架焊接→斜撑焊接→顶环板安装→螺栓调整→检查验收
6.2 施工方法：
6.2.1 底支架施工：T101a、b，T102，T103，T201a支撑采用[10，其余采用L75*8，支撑位置与螺栓位置错开，具体支撑位置详见附图。支撑与垫层底预埋件焊接牢固，底立柱间设立角钢50斜撑，保证底支架的稳定性。
6.2.2 底环板安装：支撑安装完毕找平后，将底环板按平面位置进行固定，特别注意环板保持水平，并方位对的。环板与底支撑焊接前，应由安装、监理单位检查验收合格后方可焊接。
6.2.3 顶支架安装：顶支柱采用L75*6角钢，位置与螺栓位置错开。斜撑采用L50*5钢筋，斜撑每两个支柱间设成剪刀撑形式，然后中间设立“十”（ L75*6或L50*5）剪刀撑，如附图所示。
6.2.4 所有支架安装完毕后，安装顶环板，应保证顶环板与底环板的螺栓孔垂直同心，以保证地脚螺栓的垂直度，顶环板的水平标高必须由水准仪将标高标志在顶支架上，环板安装时按所测定的标志进行点焊临时固定，待核定无误后，方可进行焊接固定。
6.2.5 调整地脚螺栓的位置，涉及平面位置与螺栓顶标高差，螺栓平面位置规定：每两个地脚螺栓位置偏差不大于1mm。螺栓标高的拟定：螺栓顶标高不能低于设计标高，但也不能高于设计标高10mm，调整时，上、下锚板处的螺栓同时进行调整，当上锚板处螺栓的外露长度及垂直度满足规定后，将锚板下部的螺母拧紧并点焊牢固。
6.2.6 地脚螺栓及锚板安装采用两台25T吊车配合施工。
7．施工进度计划：
2023.6.10—2023.6.25
8．施工技术组织措施
8.1．保证安全的技术措施
8.1.1安全保证组织机构
8.1.1.1 施工安全保证组织机构
项目经理：肖林
施工经理：张科顺 施工组 安全员：孙水清
施工员：高金成
技术经理：曹艳 技术组 土建负责人： 罗佳伟
电气负责人：牟相春
暖卫负责人：栾峰
8.1.1.2 群众义务消防组织机构项
队 长：韩志君
副队长：张家波
通讯组 组长：张春波 成员 李朋志
警戒组 组长：魏茂友 成员 李宝庆、秦续福
灭火组 组长：乔 雷 成员 吴典来、李心松
抢救组 组长：李宗强 成员 张 波、秦 亮
8.1.1.3 组织机构重要人员职责
组 长：肖林，是项目的第一安全防火负责人；
副组长：张科顺，平常安全防火的主管领导，在安全前提下安排生产，组织施工安全技术措施的实行，主持平常消防队工作；
施工员：高金成，平常安全防火的直接指挥者，对贯彻、贯彻安全措施和保证安全生产负直接责任；
项目技术经理：曹艳，制定特殊安全措施与方案，督促贯彻，解决施工中的安全技术问题；
安全员：孙水清，纠正违章，进行安全活动和常规安全教育，监督劳保用品的质量和使用，保证消防设施齐全有效，消除火灾隐患；
设备员: 吴丽芹，保证使用的各类机械安全运营，监督机械操作人员持证遵章作业；
材料员：仲崇银，保证安全工具、护具的供应；
劳资员：张玉杰，保证劳务人员的技术素质，控制加班加点，提供必要的劳动保护，保证工人基本生活条件和健康；
8.1.2 安全技术措施
8.1.2.1 对进入现场的施工人员进行进行三级安全教育，经考试合格后方可上岗；特殊工种应执证作业。
8.1.2.2 施工时各种需用的票、证、书应齐全；
8.1.2.3 电气设备必须设防雨棚，现场配电室须采用难燃物质搭设或保护，各种用电设备均设漏电保护器；施工用电详见《14万吨/年丁二烯装置临时用电施工方案》。
8.1.2.4 夜间施工要有足够的照明；
8.1.2.5 进入施工现场必须穿防滑胶鞋；
8.1.2.6 现场备有施工生产安全事故应急救援预案具体内容详见《14万吨/年丁二烯装置施工生产安全事故应急救援预案》。
8.1.2.7 其它未尽事宜严格执行一般安全操作规程及《建设工程安全生产管理条例》和技术交底中规定；
8.2．保证质量的技术措施
8.2.1 保证质量的组织措施
8.2.1.1保证质量的技术措施的重要人员职责
项目经理：保证质量体系运营的有效性，进行质量奖惩；
项目施工经理：协助项目经理检查质量体系运营的有效性；
项目技术经理：提出技术措施（技术立法），进行技术监督；
施工员：主管施工中的质量管理，对施工质量（实行）负责；
技术员：技术交底、技术文献建档、贯彻工艺纪律；
质检员：负责各分项工程的质量检查，进行质量评估；
材料员：负责进场材料质量，提供质量证明证件；
保管员：负责材料贮存与保管，保证材料不变质但是期；
计量员：负责现场各种原料、半成品计量和计量记录；
设备员：负责设备维修与保养，满足施工质量需要；
协议预算员：负责协议中各项质量规定的宣贯与监督；
企管员：负责所有文献的发放及管理工作；
劳资员：负责各类人员的资格培训工作；
会计员：负责质量管理所需的各项资金保证。
班组长：贯彻技术措施，实行工艺纪律，进行质量自检；
8.2.1.2 质量管理实行“一票否决”制度；
8.2.2 保证质量的技术措施
8.2.2.1 螺栓与锚板必须验收合格后方可用于工程。
8.2.2.2 螺栓标高及相对位置经自检合格后，报监量复检，经验收合格后才干进行下道工序。
8.2.2.3 技术交底中应明确给出各项工艺参数的具体规定及工序质量控制措施，保证施工质量符合规定规定；
8.2.2.4有关人员应按规定做好记录，并加以保存以便追溯；

9．资源计划
10.1 重要劳动力计划， （见附表1）
10.2 重要施工机具计划， （见附表2）
10.3 重要措施材料需用量计划（见附表3）

10．附表
附表1： 重要劳动力计划
序号
工种名称
数量
备 注
1
木 工
12
以上人员均为两班作业人数
2
力 工
30
3
电 工
2
4
测量工
2
5
起 重
4
6
电焊工
4
7
气焊工
4

附表2： 重要施工机具计划
序号
机械名称
规格型号
单位
数量
1
交流电焊机
10KW
台
4
2
钢筋切断机
QJ40-1
台
2
3
吊车
25T
台
2

附表3: 重要措施材料计划表
序号
名 称
单位
数量
备注
1
槽钢[10
吨
2.5

2
角钢L75*8
吨
2

3
钢筋Φ16
吨
1.6

附表4: 危 险 度 预 测
1 施工准备阶段
作业
内容
危险点
主 要 对 策
负责人
施工方案技术交底
各类
事故
施工前认真编制施工组织设计和施工方案，须有完整的安全措施。每项作业应进行书面安全技术交底，交底人和被交底人都应在交底上签字。
罗佳伟
安全教育安全检查
对进入现场人员都要进行三级安全教育，经考核合格后方可作业。坚持每周一次安全检查。现场负责人应天天进行安全检查。
孙水清
一般规定
施工现场应有安全生产纪律牌、安全标语和安全规章制度。进入现场必须对的佩戴劳动护具。作业前和作业中严禁饮酒。从事特殊作业人员应持证是岗。现场暂设工程搭设前应进行防火建审。设备使用前应进行环保监测。现场内的坑、井、陡坡及危险入要设立围栏和警示灯。
2、基础工程
作业内容
危险点
主 要 对 策
负责人
螺栓
加固
坠 落
物体打击
跳板要绑扎牢固。划出警戒范围，设专人监护。作业临边、洞口处作好防护。
孙水清

3 施工动火
作业
内容
危险点
主 要 对 策
负责人
办证
分析
火灾
烧伤
严格执行动火、用火管理规定，做到票、证、书齐全；严禁非焊工动火。危险场合、物件动火前要进行动火分析。
孙水清
动火
措施
动火前要清理好动火现场周边的可燃物，指定专人看火，按动火证上规定配齐消防器具。动火后对动火现场进行安全检查。
4 施工用电
作业
内容
危险点
主 要 对 策
负责人
开关箱
触电
火灾
按规定设立开关箱，做到门锁齐全，防雨、防潮。开关箱内配线整齐，无杂物；开关箱下方不得堆放易燃物。
孙水清

附表5：风险评价报告书

检维修施工作业风险评价报告书

施工单位：吉林吉化建修有限公司
项目类别： 资本性支出
负 责 人：

1、检维修施工作业设施设备完整性及可靠性调查表
施工单位
建修公司
作业项目
14万吨/年丁二烯装置塔区地脚螺栓加固
作业时间
2023.6
填表人
韩志军
填表时间
2023.6.6
现场应配备设备
设施名称
配置数量
设备使
用寿命
设备已使用年限
设备检修检查同期
上次检修
检查时间
设备运
行状态
应有
实有
交流电焊机
4
4
30
5
一年
2023.4
良好
钢筋切断机
1
1
10
3
一年
2023.4
良好
吊车
1
1
15
3
一年
2023.4
良好

施工单位现场
负责人意见

业主项目现场负责人或
车间主管领导意见

表2、施工作业人员及管理状况调查表
施工单位
建修公司
作业项目
14万吨/年丁二烯装置
塔区混凝土
2023.6
填表人
韩志军
填表时间
2023.6.6
备 注
有无明确的安全管理网络
有

是否签订了安全协议或安全协议
是

是否进行了安全风险抵押
是

是否明确了现场施工安全负责人
是

是否明确了规定了关键岗位安全职责
是

是否进行了入厂施工三级安全教育
是

是否进行了针对性的施工安全交底
是

有无特殊工种
有

特殊工种有无取证及准时复审
有

有无检修规程
有

有无设备操作规程
有

有无定期对现场检查的规定
有

有无明确内部交流及沟通的渠道
有

有无与甲方联系的途径
有

是否编制了施工方案
是

有无其他安全管理规定
无

施工单位现场负责人意见

业主项目现场负责人 或车间（装置）主管领导意见

表3、危险因素及风险辨认评价表
作业单位
建修公司
作业项目
14万吨/年丁二烯
装置塔区地脚螺栓加固
作业地点
吉化有机合成厂
填表人
韩志军
填表时间
2023.6.6
施工作业内容和对的
作业程序的说明
严格按照塔区《地脚螺栓加固施工方案》进行
需执行的国家、行
业、业主相关法律
法规标准规章名称
执行建修公司《生产服务作业指导书》
《安全生产责任制》
特殊限制性
条款说明

不符合法律法规标准
规章及现场存在的其
它危险因素

作业活动过程中 也许发生的事故
事故名称
触发因素
风险等级
削减和控制措施
是否作
FTA分析
火灾
动火作业
一般
办理动火证
是
触电
漏电
一般
按电气规程作业
无
坠落
高空作业
一般
办理登高作业证
无
人身伤害
碰伤
一般
带好各种劳动保护
无
针对违反法律法规
标准规章的不符合
及也许发生的事故，
准备采用的风险 削
减和控制措施
1作业前进行安全交底 2确认各项安全措施贯彻情况
事故发生后，准备采用的应急补救措施
1.根据事故发生因素，采用相应的补救措施
施工单位 现场负责人意见

业主项目现场负责人 或车间主管领导意见

4、（土建、安装、电气、仪表施工作业）
风险削减与应急解决措施表
序号
风险成因
1
火灾，由于动火作业，没有办理《动火证》、没有按动火证规定采用动火综合安全措施、没有动火监护人、没有看火人。
2
触电，由于电器设备漏电或没按电气规程作业。
3
坠落，由于高空作业，没有办理登高作业证，登高没有系安全带，架子没按规定搭设
4
人身伤害，进现场没采用安全措施，戴安全帽，按规定着装等

序号
风险削减和控制措施
负责人
1
火灾，动火作业前必须审批动火证，动火前贯彻好各项安全措施

2
触电，经常检查电气设施，按电气规程作业

3
坠落，高空作业时必须办理登高作业证，系好安全带，防止有探头跳

4
人身伤害， 配带好各种劳动保护，经常检查现场，隐患及时解决整改

序号
应急解决措施

1
配备灭火器材（8Kg干粉）

2
用绝缘物质将人与电器设备脱离

3
将伤者送往医院救治

表5、业主审批意见表
工厂主管部门
审查意见

工厂安全主管部门
审查意见
