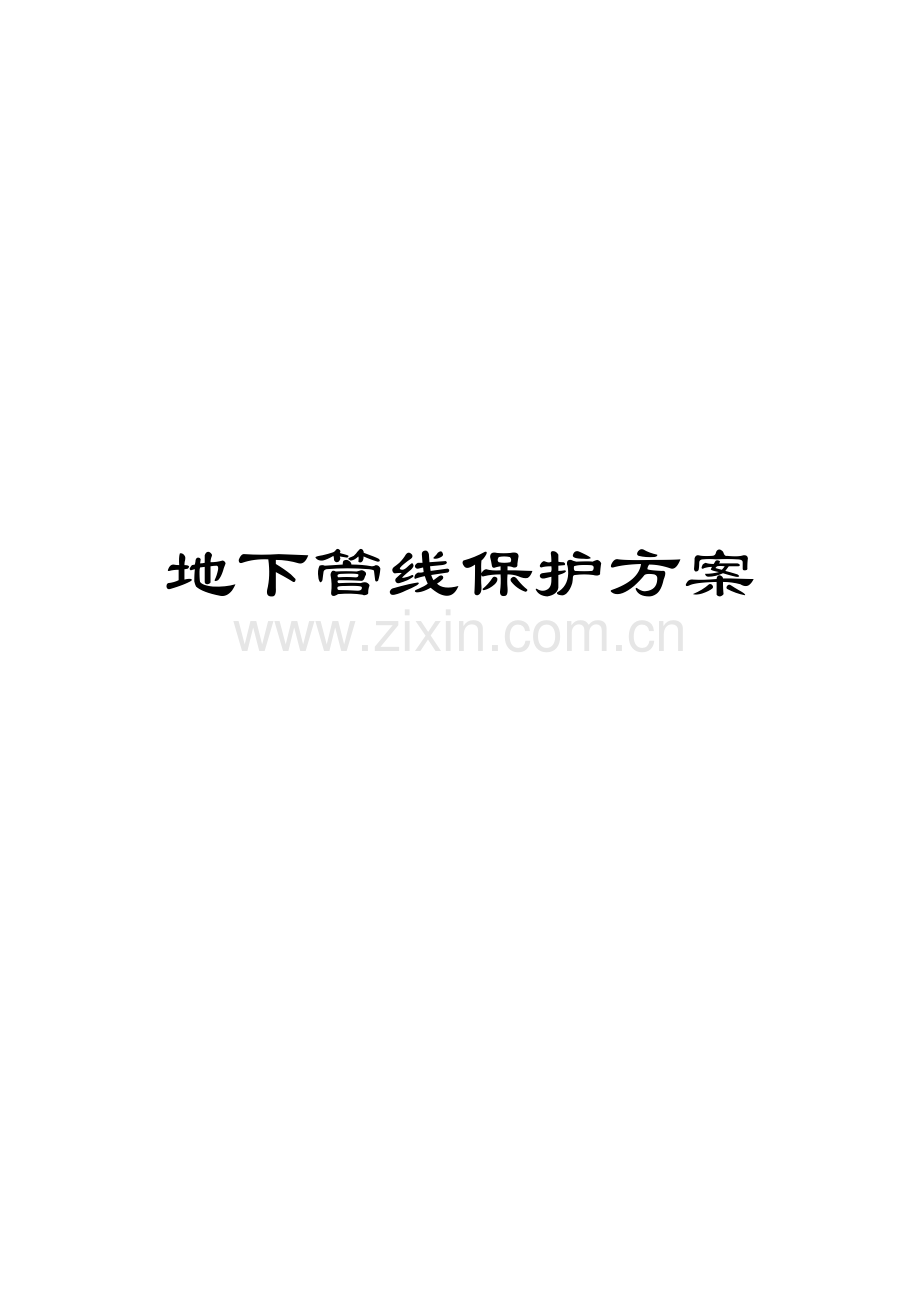

地下管线保护方案.doc

地下管线保护方案市政基础设施工程 地下管线保护 （方案）报审表工程名称：嘉爵园南侧路工程 编号： 市政监-2致： 广东省城规建设监理有限公司 （监理单位）我方已根据施工要求的有关规定完成了 嘉爵园南侧路工程地下管线保护方案 的编制，请予以审查。附：地下管线保护方案 承包单位： 广东隆建工程有限公司 （章） 项目经理： 日 期：专业监理工程师审查意见：专业监理工程师：日 期：总监理工程师审查意见：总监理工程师：日 期：嘉爵园南侧路工程施工总承包 地 下 管 线 保 护 方 案 编制人： 审核人： 批准人： 广东隆建工程有限公司地下管线保护方案 一、编制依据 （一） 嘉爵园南侧路工程设计图纸 （二） 排水管道工程施工及验收规范GB50268-97 （三） 与本工程相关的标准、规范、规程管线保护方案 二、 工程概况 本工程为嘉爵园南侧路工程，全长347.51米。西起杨桐路，东至建设北路。道路断面宽20米，其中：主车道6米2、人行道3.25米2、中央绿化带1.5米。由于南北两侧楼盘地台高差1.3米，因此K0+90至K0+330中间设1.5米宽绿化带作为分隔，分为南北两幅道路，南北两幅路的路中设计标高不一致（详见道路结构横断面）。 场区处于南亚热带海洋性季风气候区。终年温暖湿润，年平均气温在21.8。其中以7、8两月气温最高，月平均气温28，极端高温可达3538.7。1、2月份气温最低，月平均气温在13，极端低温亦在0以上。该路段较为平坦，为城市支路，设计时速30公里小时。双向两车道，包括道路工程、交通工程、排水工程、照明工程、绿化工程、电力电缆排管工程等六部分。 三、管线保护方案 （一） 沟槽开挖 沟槽开挖前，应先进行测量定位，定出开挖宽度，沿开挖边线撒上石灰，然后分段分层挖土。开挖沟槽时，由于需开挖的沟槽深度为4-6.3米，场地不具备放坡开挖条件，为保证施工安全，应对开挖进行钢板桩支撑支护。 （二） 需要保护的管线 经现场踏勘和查看图纸，本阶段施工需要保护的管线主要有：电力管线，煤气管线的横穿管，电信管线等。 （三） 管线保护的流程 管线交底办理手续提出保护方案方案审批开样洞调整方案实施加固保护方案监测保护对象反馈主体工程施工至完成。 1、 管线交底 开工前甲方已对地下管线进行了初步勘后查，地下有其它不明管线。为了确保既有管线的安全，沟槽开挖前甲方召集各管线主管部门、施工单位及施工监理召开了专题会议，向有关部门详细了解管线位置、以及管道的内径、材质、铺设年代、结构形式，管道性质、埋深和具体走向、要求等，掌握了第一手资料。并约定在开挖之前七天由管线主管部门对施工单位进行现场交底。 2、 办理手续 在开工前办好施工许可证、管线保护的监护协议等相关报批手续，管线施工必须根据已核准的手续进行操作，施工过程严格执行双监护制度，必须要有管线主管单位进行监护和技术指导。 3、 开样洞 根据图纸标示的管线位置开出样洞，以探明地下管线的准确位置。在地下管线较密集的地方（如道路交叉口、管线交叉口等处），应改开样洞为样槽。挖样槽时，应对较浅的管线进行加固防护后再开挖较深的管线，防止损坏已挖出的裸露管线。 开挖样洞、样槽必须用人工开挖，面层结构能够用风镐配合凿除。当已知管线在结构层内时，应采用轻型手钻逐层撬除，防止碰到管线而损坏，到临近管顶时，禁止使用任何机械开挖，以确保管道在开挖样洞时的绝对安全。 4、 调整方案 根据开样洞、样槽探出管线实际位置，如管线确与雨水管道相抵触，应报监理、业主，根据实际情况决定管线动迁或局部变更设计。 （四） 管线的保护措施 1、 平行管道的保护方案 电力、电信、通讯、煤气设施与人们的生活、生产密切相关，对其管线的保护也就特别重要。 由于电力、电信管一般为钢管、塑料管和多孔砼管，接头多，极易损坏，因此当沟槽边距离原有管线小于1.5m时，尽量采取人工开挖，不用机械开挖。 在施工过程中若遇到与施工管线平行的电力、电信、通讯等管线，沟槽开挖前需对原有管线进行保护。保护方案具体为：施工前在原有管线侧密排打槽钢后再进行沟槽开挖。 沟槽开挖时须加强观测，特别是沟槽采取放坡开挖时特别要引起重视，若发生沟槽坑壁无法稳定造成地面开裂危及其它管线的，一律无条件当即覆土填满沟槽，采取必要的措施（如对管线处进行土方卸载或暴露加固处理），确认安全后，才能重新开挖沟槽。 2、 横穿支管保护措施 对于相交管线，开挖前必须对所在的原管线位置深度情况摸清，如给水管道往上盘时尽量将沟槽土不挖到原地下管线的管顶，安装时保持一定的空隙（及规范）实施。给水管下盘时，首先通知有关管线单位，并做好监护工作。下盘具体实施时，沟槽开挖前在被保护管段（线）正上方设置双层槽钢（24#B型槽钢），双层槽钢两端应搁置在保护管段之外，吊管用的钢丝索大小及间距应根据吊体重量按常规公式计算而得，钢丝索用花兰螺丝绞紧。槽钢作为主要承托体，必须有坚固的强度。为避免钢丝索和槽钢的接触点受力断裂，在接触部位用木板衬垫。被保护管线是钢管或铸铁管，吊点处直接用花篮螺栓穿进；被保护管线是塑料管的，吊点处直接垫木板，是多孔砼管的要在下边两角各垫一根1010cm的角钢垫护。花篮螺栓都穿好后，同时收紧。基坑开挖时，边开挖边注意调整花篮螺栓的松紧程度，务必使地下管线在开挖过程中保持标高和平面位置不变，机械开挖时严禁碰到管线。施工过程中应派专人负责观察该管段（线）的位移和偏转情况，及时调整花篮螺栓的松紧程度。 3、施工过程中沟槽边设置临时观测点，随时检查沟槽土壁的稳定性。 4、支撑拆除顺序由下往上进行，待下层回填完成后再拆除上层支撑，最后拔除槽钢，回填时注意保护原有管线，施工完成后，相交管位1米范围内应采用石粉回填，以便密实。回填应满足设计和规范要求。 5、 管线保护的应急措施 （1） 若有与原有管线交叉或靠近情况时，在开挖前提前通知相关部门做好应急处理准备。 （2）提前与管线部门进行联系，准备好一定的应急处理设备，并学习有关处理方法。 （3） 在施工过程中，如果出现被保护管道破坏的情况，我方将及时上报监理、业主、及相关单位，并积极协助相关单位做好整修工作。 （4） 准备一定量的砂及碎石，一旦发现边坡失稳现象，及时进行回填，保护好原有管线。 （5） 一旦发现煤气泄露，及时回填细砂，及时疏散周围行人，并在四周设置警示标志，禁止明火。 四、 安全文明施工及环境保护 由于本工程的施工沿线有单位、居民区各种管线多且埋设复杂，因此安全文明施工在本工程的建设过程中特别重要。具体要求如下： 1、 凡是从事管道施工的人员均应执行国家和行业有关安全技术规程，持证上岗。 2、对施工队伍进行安全技术交底，重要部位重点交底，严格落实，并做好交底记录。 3、正确使用劳动防护用品。 4、管沟开挖时，仔细检查沟壁两侧土质情况，及时支护。 5、吊装构件时，两端栓好拉绳，应考虑重心位置，防止滑脱。 6、对原有须保留的管线做好保护措施。 7、人人讲安全，人人抓安全，齐心合力共创安全达标工地和市政工程文明标准化工地。 8、注意环境保护。执行当地环保部门的有关规定，督促全体职工自觉做好环境保护工作，加强管理，对进出场道路不乱挖，弃土不乱倒，完工后认真清理现场杂物，做好场地恢复工作。
