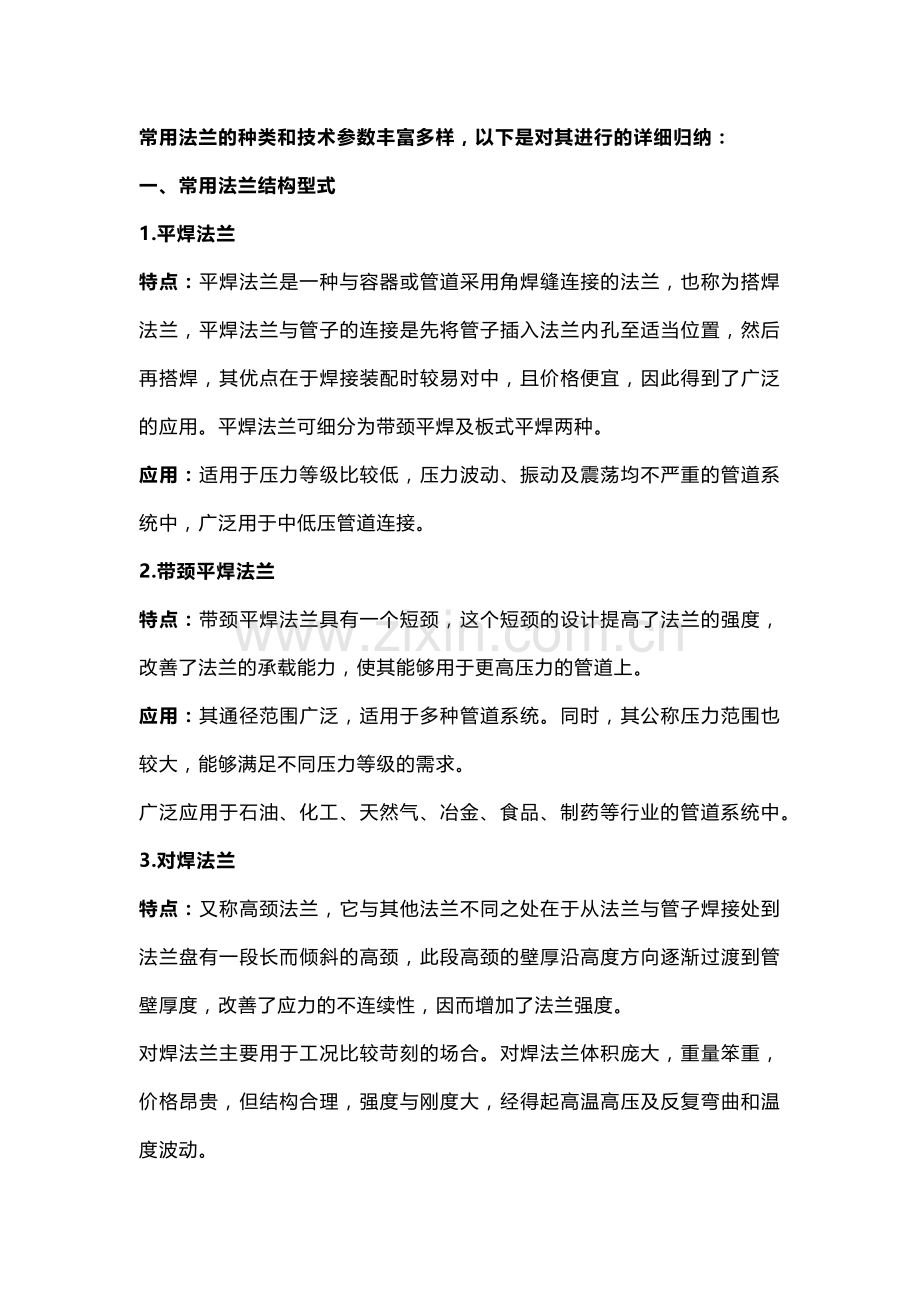

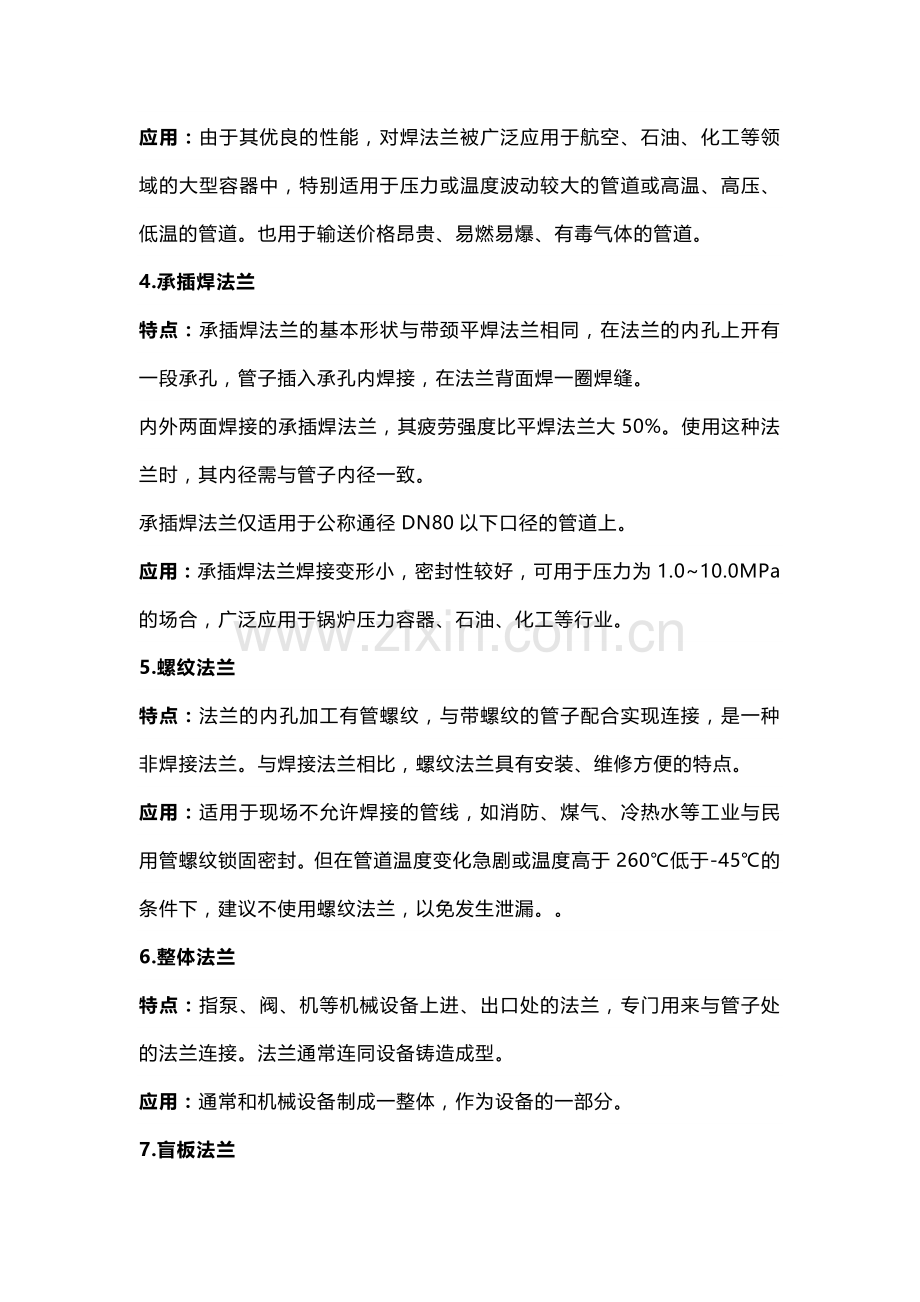

常用法兰的种类和技术参数丰富多样，以下是对其进行的详细归纳：一、常用法兰结构型式1.平焊法兰特点：平焊法兰是一种与容器或管道采用角焊缝连接的法兰，也称为搭焊法兰，平焊法兰与管子的连接是先将管子插入法兰内孔至适当位置，然后再搭焊，其优点在于焊接装配时较易对中，且价格便宜，因此得到了广泛的应用。平焊法兰可细分为带颈平焊及板式平焊两种。应用：适用于压力等级比较低，压力波动、振动及震荡均不严重的管道系统中，广泛用于中低压管道连接。2.带颈平焊法兰特点：带颈平焊法兰具有一个短颈，这个短颈的设计提高了法兰的强度，改善了法兰的承载能力，使其能够用于更高压力的管道上。应用：其通径范围广泛，适用于多种管道系统。同时，其公称压力范围也较大，能够满足不同压力等级的需求。广泛应用于石油、化工、天然气、冶金、食品、制药等行业的管道系统中。3.对焊法兰特点：又称高颈法兰，它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。对焊法兰主要用于工况比较苛刻的场合。对焊法兰体积庞大，重量笨重，价格昂贵，但结构合理，强度与刚度大，经得起高温高压及反复弯曲和温度波动。应用：由于其优良的性能，对焊法兰被广泛应用于航空、石油、化工等领域的大型容器中，特别适用于压力或温度波动较大的管道或高温、高压、低温的管道。也用于输送价格昂贵、易燃易爆、有毒气体的管道。4.承插焊法兰特点：承插焊法兰的基本形状与带颈平焊法兰相同，在法兰的内孔上开有一段承孔，管子插入承孔内焊接，在法兰背面焊一圈焊缝。内外两面焊接的承插焊法兰，其疲劳强度比平焊法兰大50%。使用这种法兰时，其内径需与管子内径一致。承插焊法兰仅适用于公称通径DN80以下口径的管道上。应用：承插焊法兰焊接变形小，密封性较好，可用于压力为1.010.0MPa的场合，广泛应用于锅炉压力容器、石油、化工等行业。5.螺纹法兰特点：法兰的内孔加工有管螺纹，与带螺纹的管子配合实现连接，是一种非焊接法兰。与焊接法兰相比，螺纹法兰具有安装、维修方便的特点。应用：适用于现场不允许焊接的管线，如消防、煤气、冷热水等工业与民用管螺纹锁固密封。但在管道温度变化急剧或温度高于260低于-45的条件下，建议不使用螺纹法兰，以免发生泄漏。6.整体法兰特点：指泵、阀、机等机械设备上进、出口处的法兰，专门用来与管子处的法兰连接。法兰通常连同设备铸造成型。应用：通常和机械设备制成一整体，作为设备的一部分。7.盲板法兰特点：中心没有孔洞，用于完全封闭管道端部，应用：用于隔离、封堵管道，以便进行设备的检修、清洗、更换或其他维护作业，可随时卸下，方便维修。8.活套法兰特点：法兰可以旋转，易于对准螺栓孔。使用这种法兰接头时，法兰附属元件材料与管子材料一致，而法兰材料可与管子材料不同，应用：使用在大口径管道上易于对准螺栓孔安装。比较适合于输送腐蚀性介质的管道及有色金属管道系统，以达到尽量节省昂贵材料的目的。二、法兰主要技术参数法兰的主要技术参数包括以下几个方面：1. 公称通径（DN）定义：公称通径是法兰的标准直径，用于表示法兰连接管道或设备的大小。它通常用DN（公称直径）表示，单位为毫米（mm）。是选型时的重要参考依据。2. 公称压力（PN）定义：公称压力是法兰在规定的基准温度下，允许的最大工作压力。它表示法兰的承压能力，通常用PN表示，单位为MPa（兆帕）。公称压力是法兰设计和选用的关键参数之一，直接关系到法兰的密封性能和安全性。3. 法兰材料材料类型：法兰的加工材料多种多样，常见的有碳钢、不锈钢、合金钢等。不同材料具有不同的物理和化学性质，适用于不同的工作环境和条件。材料的选择直接影响法兰的强度、耐腐蚀性、耐磨性等性能，以及法兰的制造成本和使用寿命。4. 密封面型式密封面型式：法兰的密封面型式包括全平面（FF）、突面（RF）、凹凸面（MFM）、榫槽面（TG）和环连接面（RJ）等，不同的密封面型式适用于不同的密封要求。5、法兰制造标准括国家标准(如GB/T)、机械部标准(如JB/T)、化工部标准(如HG)、美国标准(如ANSI B16.5)、英国标准(如BS)、德国标准(如DIN)、日本标准JIS B2220-2012等。综上所述，法兰的主要技术参数涵盖了公称通径、公称压力、加工材料、法兰制造标准以及其他相关参数等多个方面。这些参数共同决定了法兰的性能和使用范围，是法兰选型和应用的重要依据。
