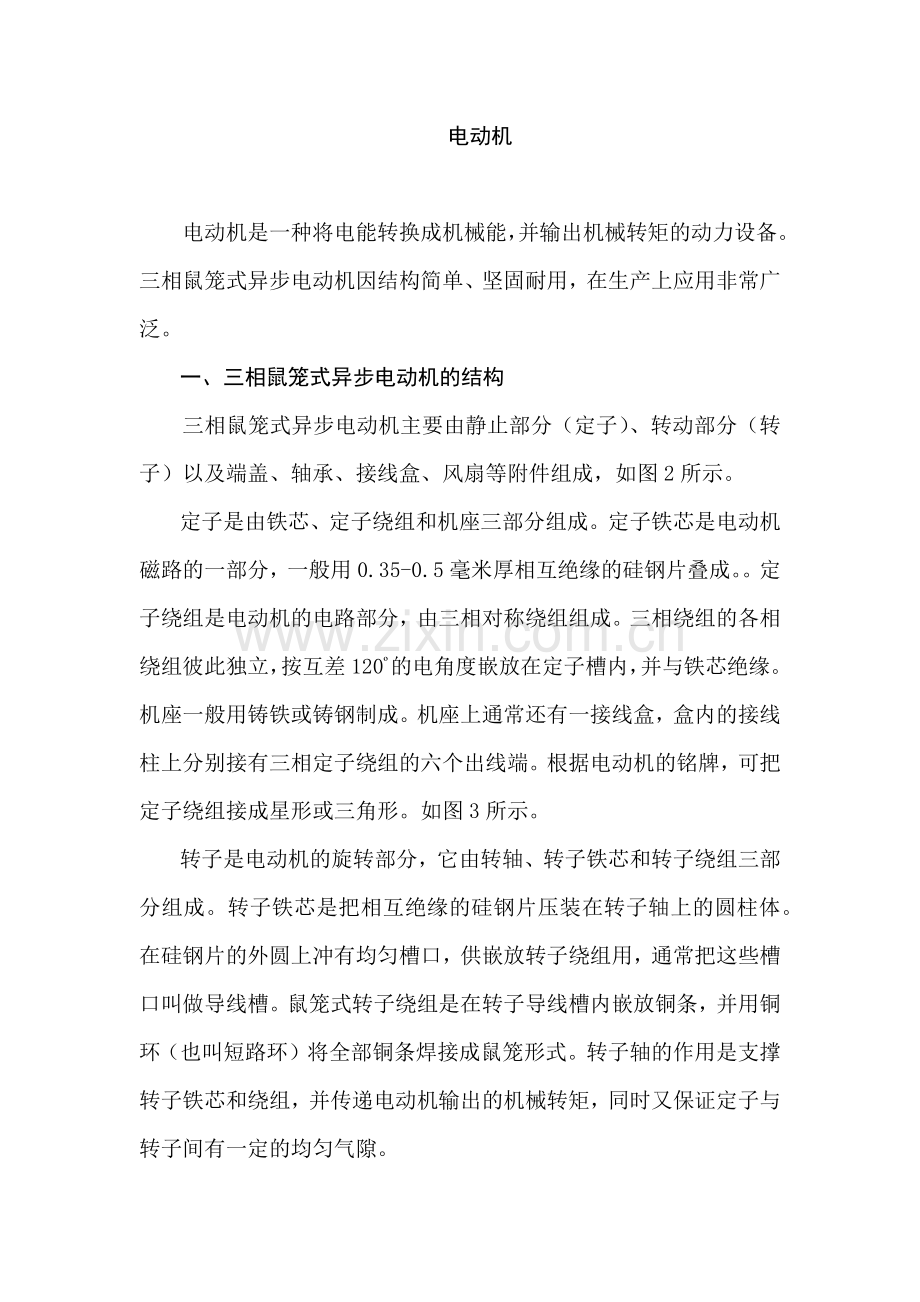

技能培训资料:电动机.docx_第1页
第1页 / 共3页
技能培训资料:电动机.docx_第2页
第2页 / 共3页
亲,该文档总共3页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

1、电动机 电动机是一种将电能转换成机械能,并输出机械转矩的动力设备。三相鼠笼式异步电动机因结构简单、坚固耐用,在生产上应用非常广泛。一、三相鼠笼式异步电动机的结构 三相鼠笼式异步电动机主要由静止部分(定子)、转动部分(转子)以及端盖、轴承、接线盒、风扇等附件组成,如图2所示。定子是由铁芯、定子绕组和机座三部分组成。定子铁芯是电动机磁路的一部分,一般用0.35-0.5毫米厚相互绝缘的硅钢片叠成。定子绕组是电动机的电路部分,由三相对称绕组组成。三相绕组的各相绕组彼此独立,按互差120的电角度嵌放在定子槽内,并与铁芯绝缘。机座一般用铸铁或铸钢制成。机座上通常还有一接线盒,盒内的接线柱上分别接有三相定子

2、绕组的六个出线端。根据电动机的铭牌,可把定子绕组接成星形或三角形。如图3所示。转子是电动机的旋转部分,它由转轴、转子铁芯和转子绕组三部分组成。转子铁芯是把相互绝缘的硅钢片压装在转子轴上的圆柱体。在硅钢片的外圆上冲有均匀槽口,供嵌放转子绕组用,通常把这些槽口叫做导线槽。鼠笼式转子绕组是在转子导线槽内嵌放铜条,并用铜环(也叫短路环)将全部铜条焊接成鼠笼形式。转子轴的作用是支撑转子铁芯和绕组,并传递电动机输出的机械转矩,同时又保证定子与转子间有一定的均匀气隙。二、三相鼠笼式异步电动机的工作原理当鼠笼式电动机的定子绕组通以三相对称交流电时,在定子和转子之间便产生旋转磁场,旋转磁场将切割转子导体,转子导

3、体中就产生了感生电动势和感生电流。一旦转子中产生感生电流,立即就受到旋转磁场的作用,在电磁转矩拖动下,电动机转子顺着旋转磁场的方向转动。但这类电动机转子的转速总是低于旋转磁场的转速,因此称为异步电动机。又由于电动机的转子电流是由电磁感应产生的,所以又把它们叫做感应电动机。旋转磁场的转速与电源的频率和电动机的磁极对数有关,当交流电的频率为f时,具有P对磁极的磁场转速为该转速称为同步转速(转分)。电动机转子的转速稍低于同步转速,约为同步转速的9598。三、三相鼠笼式异步电动机的铭牌1、型号Y系列电动机的型号由四部分组成:第一部分汉语拼音字母Y表示异步电动机;第二部分数字表示机座中心高;第三部分英文

4、字母为机座长度代号(S短机座、M中机座、L长机座),字母后的数字为铁芯长度代号;第四部分横线后的数字为电动机的极数。例:Y315S6。2、额定参数额定功率是指在额定转速下电动机转轴所能输出的机械功率,单位是瓦或千瓦。额定频率是电动机在额定运行时的电源频率,一般国产交流电动机的额定频率为50赫兹。额定电压是电动机定子绕组规定使用的线电压,单位是伏或千伏。额定电流是电动机在输出额定功率时,定子绕组所允许通过的线电流,单位是安培。额定转速是电动机满载时的转子转速,单位是转分。3、绝缘等级指绝缘材料的耐热等级,通常Y系列电机采用B级绝缘,最高工作温度为130。4、接法指电动机定子绕组的连接方式。若铭牌上的电压写成380伏时,就表明电动机每相定子绕组的额定电压是380伏,则应接成。若铭牌上的电压写380伏220伏,接法定Y时,就表明电动机每相定子绕组的额定电压是220伏,所以,当电源电压为380伏时,定子绕组应接成Y形,当电源电压为220伏时,定子绕组应接成形。5、定额是指电动机的运转状态,通常分连续、短时和断续三种。6、外壳防护等级例:IP44中IP是防护等级代号的表征字母。
