再生混凝土长龄期强度与收缩徐变性能.pdf

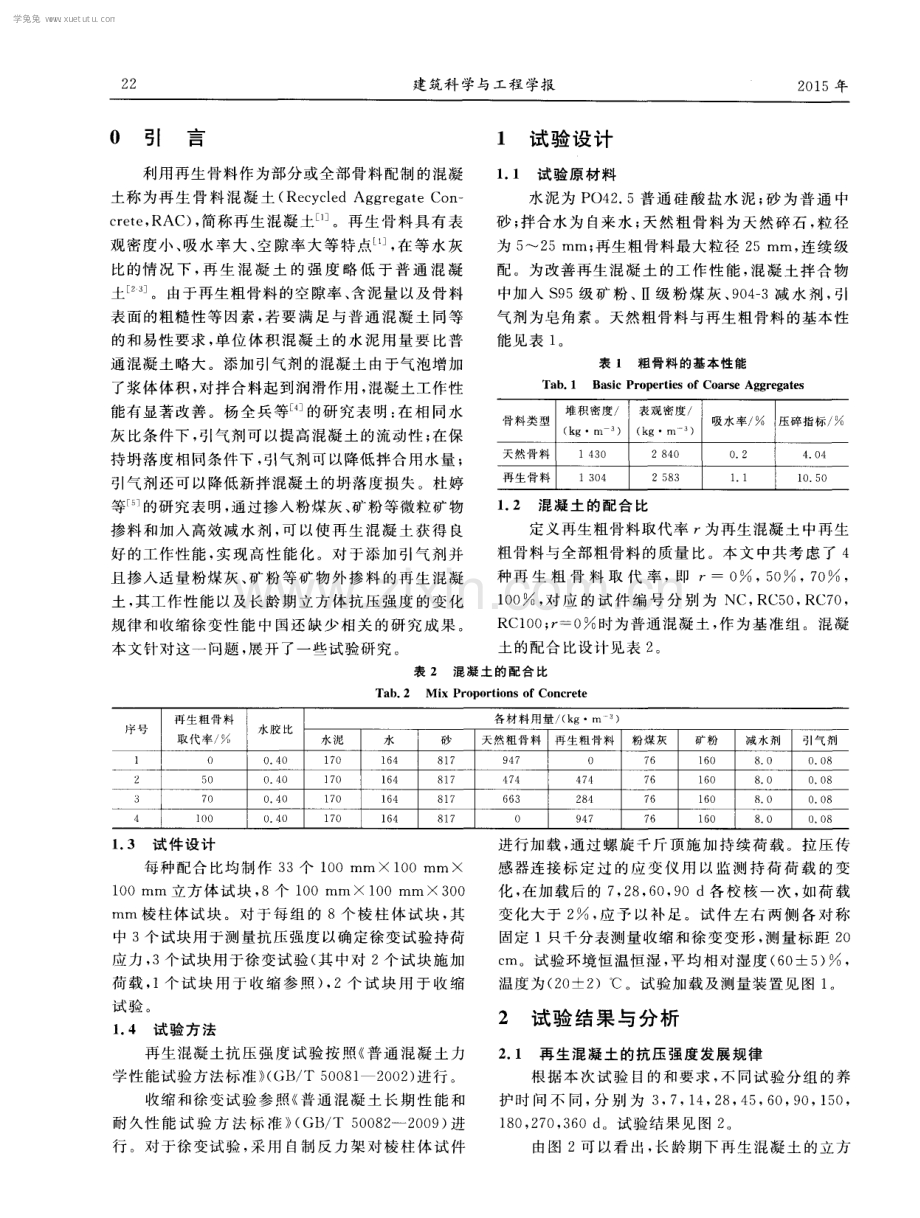

第 3 2卷 第 1期 2 O 1 5年 1月 建筑科 学与工程 学报 J o u r n a l o f Ar c h i t e c t u r e a n d C i v i l E n g i n e e r i n g Vo1 3 2 NO 1 J a n 2 0 1 5 文章编号 ： 1 6 7 3 2 0 4 9 ( 2 0 1 5 ) O 1 0 0 2 1 - 0 6 再 生混凝 土长龄期 强度与收 缩徐 变性 能 肖建庄 ， 郑世 同 ， 王 静 ( 1 同济大学 建筑工程 系 ， 上海 2 0 0 0 9 2 ； 2 上海城建 ( 集团) 公 司， 上海2 0 0 2 3 2 ) 摘要 ： 通过改变再生粗骨料取代率， 并考虑 引气剂的影响， 对再生混凝土长龄期 下的立方体抗压强 度 和 收缩 性能 进行 试验 ； 采 用不 同的加 载 龄 期 ， 对 再 生粗 骨 料 取代 率为 5 O 的 再 生混 凝 土徐 变性 能进 行 试验研 究 ； 建立 了再 生混凝 土长龄期 强度推 算公 式 。结 果表 明 ： 长龄 期 下再 生混凝 土 的立 方 体抗压强度 变化规律与普通混凝土基本一致 ， 2 8 d龄期再生混凝土的立方体抗压强度随再生粗骨 料 取代 率 的增加 而降低 ； 再 生混凝 土的收 缩 随再 生粗 骨料 取 代 率 的增 加 而 增加 ， 添加 粉 煤 灰 、 矿粉 等 矿 物外掺 料 可 以使 再 生混 凝 土收 缩 降低 ； 加 栽 龄 期 对 于再 生 混凝 土徐 变值 有 影 响 ， 加 载龄 期 越 早 ， 再生混凝土徐变值越 大； 利用所建立的强度推算公式计算得到的强度值与试验 结果 比较吻合 ， 并且优 于欧洲 C E B F I P Mo d e l C o d e 1 9 9 0规 范 建议公 式 的计 算结 果 。 关 键词 ： 再 生混 凝 土 ； 引气 剂 ； 矿物 外掺 料 ； 长龄 期 强度 ； 收 缩徐 变 ； 拟合 曲线 中图分 类号 ： TU5 2 8 7 9 文献标 志码 ： A Lo ng t e r m S t r e n g t h，S h r i n ka g e a nd Cr e e p Pr o pe r t i e s o f Re c y c l e d Ag g r e g a t e Co nc r e t e XI AO J i a n z h u a n g ，ZHENG S h i t o n g ，W ANG J i n g ( 1 De p a r t me n t o f B u i l d i n g En g i n e e r i n g，To n g j i Un i v e r s i t y，S h a n g h a i 2 0 0 0 9 2 ，Ch i n a ； 2Sha ng ha i Ur b an Co ns t r u c t i on Gr oup，S ha ng ha i 2 0 02 32，Chi n a) Ab s t r a c t ：The e f f e c t s of t he r e c y c l e d c o a r s e a g gr e g a t e ( RCA ) r e pl a c e m e n t r a t i o a nd a i r e nt r a i ni n g a g e nt o n c ub e c ompr e s s i v e s t r e ng t h a n d s hr i n ka g e o f r e c y c l e d a gg r e ga t e c on c r e t e( RAC) we r e e x pe r i me n t a l l y i n v e s t i ga t e dThe c r e e p o f RAC wi t h 5 0 RCA r e pl a c e me nt r a t i o wa s a l s o s t u di e d by v a r y i ng t he l oa di n g t i me M e a nwhi l e，t h e c a l c ul a t i on f or mul a f o r t h e c o m p r e s s i v e s t r e ngt h o f RAC a t v a r i o us a g e s wa s e s t a b l i s h e dThe e x pe r i m e nt a l r e s ul t s r e v e a l t ha t t h e l o ng t e r m s t r e ng t h i nc r e a s i ng r ul e of RAC i s s i m i l a r t o t ha t o f na t u r a l a g gr e ga t e c on c r e t e The c ub e c o m p r e s s i v e s t r e ng t h o f RAC a t 2 8 d r e du c e s whe r e a s t h e s hr i n ka g e i n c r e a s e s wi t h t h e i nc r e a s e of RCA r e pl a c e m e n t r a t i o I n a d di t i on， a dd i ng r e a s o n ab l e a mou nt o f s l a g a n d f l y a s h c a n r e d uc e t he s hr i nka g e o f RAC The l o a di ng t i m e h a s a n e f f e c t on t he c r e e p of RAC a s t he c r e e p i s g r e a t e r whe n t he s p e c i m e n s a r e l o a d e d a t a n e a r l i e r a g e The c o mpr e s s i v e s t r e n gt h va l u e s c a l c u l a t e d b y t he p r o p os e d f or mul a a r e i n g o od a g r e e m e n t wi t h t h e e x pe r i m e nt r e s ul t s a nd mo r e a c c u r a t e t ha n t he o ut c o m e s de p r i v e d f r o m t he s ug ge s t e d f o r m ul a i n CEB FI P M od e l Cod e 1 99 0 Ke y wo r d s： r e c yc l e d a gg r e g a t e c o nc r e t e； a i r e nt r a i n i ng a g e n t； mi n e r a l a d m i x t ur e； l o ng t e r m s t r e ng t h；s hr i nk a ge a n d c r e e p；f i t t e d c ur v e 收稿 日期 ： 2 0 1 4 1 0 3 1 基金项 目： 国家 自然科学基金项 目( 5 1 4 3 8 0 0 7 ) ； 上海 市科 委创新行 动计划项 E t ( 1 4 2 3 1 2 0 1 3 0 3 ) 作者简介 ： 肖建庄 ( 1 9 6 8 一 ) ， 男 ， 山东沂南人 ， 教授 ， 博士研究生导师 ， 工学博士 ， E ma i l ： j z x t o n g j i e d u c n 。 学兔兔 w w w .x u e t u t u .c o m 2 2 建筑科 学 与工程 学报 2 0 1 5年 0 引 言 1 试验设计 利用 再 生骨料 作 为部分 或全 部骨 料配制 的混凝 土称 为再 生 骨 料 混 凝 土 ( Re c y c l e d Ag g r e g a t e C o n c r e t e ， R AC ) ， 简称再 生 混 凝 土 1 。再 生骨 料 具 有 表 观密度小 、 吸水率大、 空隙率大等特点_ 1 ， 在等水灰 比的情 况 下 ， 再 生 混 凝 土 的强 度 略 低 于 普 通 混 凝 土 l 2 。由于再 生粗 骨料 的空 隙率 、 含泥 量 以及 骨料 表 面 的粗糙 性等 因 素 ， 若 要满 足 与 普 通 混凝 土 同等 的和易性 要 求 ， 单 位 体 积混 凝 土 的水 泥 用量 要 比普 通 混凝 土略 大 。添加 引气剂 的混 凝土 由于气泡 增加 了浆体体积 ， 对拌合料起到润滑作用 ， 混凝土工作性 能 有显 著改 善 。杨 全 兵 等 的研 究 表 明 ： 在 相 同水 灰 比条 件下 ， 引气 剂可 以提 高混凝 土 的流动 性 ； 在保 持 坍落 度相 同条件 下 ， 引气 剂可 以降低 拌合 用水 量 ； 引气剂还可 以降低新拌混凝土的坍落度损失。杜婷 等 【 的研 究 表 明 ， 通过 掺入粉 煤灰 、 矿 粉等微 粒 矿物 掺 料 和加入 高效 减 水 剂 ， 可 以使 再 生 混 凝 土 获 得 良 好 的工 作性 能 ， 实 现 高性 能 化 。对 于添 加 引气 剂并 且 掺 入适量 粉煤 灰 、 矿 粉 等 矿 物外 掺 料 的再 生混 凝 土 ， 其 工作 性能 以及 长 龄 期 立方 体 抗 压 强 度 的 变化 规 律 和收缩 徐变 性 能 中 国还 缺 少 相 关 的研 究 成 果 。 本 文针对 这一 问题 ， 展 开了一 些试 验研 究 。 1 1试验 原材 料 水泥为 P O 4 2 5普通硅 酸盐水泥 ； 砂 为普通 中 砂 ； 拌合水为 自来水 ； 天然粗骨料为天然碎石 ， 粒径 为 5 2 5 mm； 再生粗 骨料 最大 粒 径 2 5 mm， 连续 级 配 。为 改善再 生混 凝 土 的工 作性 能 ， 混 凝 土 拌 合 物 中加入 $ 9 5级 矿 粉 、 级 粉 煤 灰 、 9 0 4 3减 水 剂 ， 引 气剂 为皂 角素 。天然 粗骨料 与再 生粗 骨料 的基本 性 能见表 1 。 表 1 粗 骨 料 的 基 本 性 能 Ta b1 Ba s i c Pr o pe r t i e s o f Co a r s e Ag g r e ga t e s 堆积密度 表观密度 骨料类型 吸水率 压碎指标 ( k g m。 ) ( k gr n一 。 ) 天然骨料 1 4 3 0 2 8 4 0 0 2 4 0 4 再 生 骨 料 1 3 O 4 2 5 8 3 1 1 1 0 5 0 1 2 混 凝土 的配合 比 定义再 生粗 骨料 取代率 r为再 生混凝 土 中再 生 粗骨料 与 全部粗 骨料 的质 量 比 。本 文 中共考 虑 了 4 种再 生 粗 骨 料 取 代 率 ， 即 r一 0 ， 5 O ， 7 0 ， 1 0 0 ， 对 应 的 试 件 编 号 分 别 为 NC， RC 5 0 ， R C 7 0 ， R C l O 0 ； r =0 时为普 通混 凝 土 ， 作 为 基 准组 。混 凝 土 的配合 比设计 见 表 2 。 表 2 混 凝 土 的 配 合 比 Ta b 2 M i x Pr o p or t i on s o f Co nc r e t e 再生粗 骨料 各材料用量八k g I T I ) 序 号 水 胶 比 取代 率 水泥 水 砂 天然粗骨料 再生粗骨料 粉煤灰 矿粉 减水剂 引气剂 1 0 0 4 0 1 7 0 1 6 4 8 1 7 9 4 7 0 7 6 1 6 O 8 O 0 O 8 2 5 O 0 4 0 】 7 O l 6 4 8 1 7 4 7 4 4 7 4 7 6 l 6 0 8 0 O O 8 3 7 O 0 4 0 1 7 O l 6 4 8 1 7 6 6 3 2 8 4 7 6 1 6 0 8 O 0 O 8 4 1 O 0 0 4 0 1 7 0 1 6 4 8 1 7 O 9 4 7 7 6 1 6 0 8 0 0 O 8 1 3 试 件 设计 每种 配 合 比均制 作 3 3个 1 0 0 mm 1 0 0 mm 1 0 0 mm 立方 体 试块 ， 8个 1 0 0 mm1 0 0 mm3 0 0 mi t t 棱 柱体 试 块 。对 于每 组 的 8个 棱 柱 体 试块 ， 其 中 3个 试块 用 于测量抗 压 强度 以确定 徐变试 验持 荷 应 力 ， 3个 试块 用 于徐变试 验 ( 其 中对 2个 试块 施 加 荷 载 ， 1 个 试 块 用 于 收 缩 参 照 ) ， 2个 试 块 用 于 收 缩 试 验 。 1 4试 验方 法 再生混凝土抗压强度试验按照 普通混凝土力 学 性 能试验 方 法标 准 ( GB T 5 0 0 8 1 2 0 0 2 ) 进 行 。 收缩 和徐 变试 验参 照 普 通 混凝 土 长 期 性 能 和 耐久性 能 试 验 方 法 标 准 ( GB T 5 0 0 8 2 - 2 0 0 9 ) 进 行 。对于徐 变试 验 ， 采 用 自制 反 力架 对 棱 柱 体试 件 进 行加 载 ， 通 过 螺旋 千 斤 顶 施加 持 续 荷 载 。拉 压 传 感 器连 接标 定 过 的 应 变 仪 用 以监 测 持 荷 荷 载 的 变 化 ， 在加 载后 的 7 ， 2 8 ， 6 O ， 9 0 d各 校 核 一 次 ， 如 荷 载 变 化大 于 2 ， 应 予 以补 足 。试 件左 右 两侧 各 对 称 固定 1只千 分表测 量 收缩 和徐 变变 形 ， 测 量标 距 2 0 c m。试 验环 境恒 温恒 湿 ， 平 均 相对 湿 度 ( 6 O 5 ) ， 温 度 为( 2 0 2 )。试验 加载 及测量 装置 见 图 1 。 2试验结果与分析 2 1 再 生混 凝土 的抗压 强度 发展 规律 根据 本 次 试验 目的 和要 求 ， 不 同试 验 分组 的养 护 时 间 不 同， 分 别 为 3 ， 7 ， 1 4 ， 2 8 ， 4 5 ， 6 0 ， 9 0 ， 1 5 0 ， 1 8 0 ， 2 7 0 ， 3 6 0 d 。试验结 果 见 图 2 。 由图 2可 以看 出 ， 长 龄 期下 再 生 混凝 土 的 立方 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 2 4 建 筑科 学与 工程 学报 2 0 1 5生 宣 趔 嫖 图 3 不 同再 生粗 骨 料 取 代 率 的再 生混 凝 土 收 缩 变 形 Fi g 3 Sh r i nka ge o f RAC wi t h Di f f e r e n t RCA Re pl a c e me nt Ra t i o s 图 4 不 同再 生 粗 骨 料 取 代 率 的 再 生 混 凝 土 收 缩 率 对 比 Fi g 4 Co m pa r i s o n Am o n g Sh r i nka g e Ra t i o s o f RAC wi t h Di f f e r e nt RCA Re pl a c e m e n t Ra t i o s 文献 6 ， L 7 所 得结 果基 本一 致 ； 再 生粗 骨料 取代率 为 5 0 时 的再 生混凝 土 收缩率 略 小 于文 献 I- 6 的研 究结 果 ； 再生 粗 骨 料 取 代 率 为 1 0 0 时 的 再 生 混凝 土收缩率与文献 6 的研究结果比较接近， 但是明显 小于文献 7 的研究结果。对于本次收缩率试验结 果小于文献 6 ， 7 的研究结果 ， 可以解释为此次试 验 的再生 混凝 土 中 掺入 了粉 煤 灰 ， 由于 粉煤 灰 颗 粒 的弹性模 量 明显 高于水 泥颗 粒 ， 故能 通过 微集 料 效 应抑 制再 生混 凝 土 的 收 缩 。同 时 ， 矿 粉 和粉 煤 灰 的掺入会显著改善再生混凝土的微 观结构 ， 使水泥 浆 体 的空 隙率 明显下 降 ， 强 化 了集料 界面 ， 提高 了混 凝土密实度 ， 使得再生混凝土的收缩减小 。 2 3 加 引气 剂再 生混凝 土徐 变试 验 图 5 为 加载 龄期 为 7 d和 2 8 d时的试 件 总变形 值 与徐 变值 。从 图 5可 以看 出 ： 荷 载 施 加 后 开始 一 段时 间 ， 徐 变 发 展 得 很 快 ， 随 后 徐 变 速 率 衰 减 得 也 快 ； 7 d龄 期加 载 的再 生 混 凝 土 比 2 8 d加 载 的徐 变 变形 更早 地趋 于稳定 。 加 载 天数， d ( a ) 7 d 龄 期 加载 加载 天 数， d ( b 1 2 8 d 龄 期 加载 图 5 不 l司加 载 龄 期 试 件 总 变 形 值 与 徐 变 值 Fi g 5 Va l u e s o f To t a l an d Cr e e p De f o r m a t i o ns wi t h Di f f e r e nt Lo a di ng Ag e s 图 6为加 载龄 期对 再生 混凝 土徐变 的影 响 。从 图 6 可 以看 出 ： 在 持荷 早 期 ， 7 d龄期 加 载 的再 生 混 凝 土徐 变值 比 2 8 d龄期 加载 的徐 变值 小 ； 随着 加 载 时问 的增加 ， 7 d龄期 加 载 的再 生混 凝 土 徐 变 值 比 2 8 d 加 载 的徐变 值大 ， 在持 荷 9 0 ， 1 8 0 ， 2 7 0 d时徐 变 系数分 别增 加 1 3 6 2 ， 8 6 4 ， 1 2 6 9 。 3再生混凝土长龄期强度拟合公式 再 生 混 凝 土 抗 压 强 度 的发 展 大 致 经 历 初 始 增 长 、 加速增 长及 稳 定增 长 3个 阶段 。 由于 混凝 土抗 压强度的增长对再生混凝 土的设计 和使用至关重 要 ， 为 了 得 到 比较 准 确 的抗 压 强 度一 龄 期 的数 学 描 述 ， 本文 对试 验结 果进行 了拟 合 ， 建 立 的拟合 公式 为 ，t L ， c u ( ) 一 干 1 ) 学兔兔 w w w .x u e t u t u .c o m 第 1期 肖建庄 ， 等 ： 再 生混凝 土 长龄期 强 度与 收缩 徐 变性 能 2 5 图 6 加 载 龄 期 对 再 生混 凝 土 徐 变 的 影 响 Fi g 6 Ef f e c t s o f Lo a d i ng Ag e on Cr e e p of RAC 式 中 ： f ( ) 为龄 期 t 时 混凝 土 的立 方体 抗 压 强 度 ； a 为与再生粗骨料取代率有关 的系数 ， 当取代率不大 于 5 O 时 取 0 ， 当取 代 率为 1 0 0 9 6 时 a 取 0 0 0 2 5 ， 中间按 直线 规 律变 化取 值 。 对 于标 准 养护 环境 下 的混凝 土试 件 ， 欧洲 C E B F I P Mo d e l C o d e 1 9 9 0规 范_ l 。 。 给 出的混 凝 土 长龄 期 强 度 的推 算公 式 为 f c ( f ) 一 ( ) f ( 2 ) 0 0 ( ) ：e x p s 1 一( ) ( 3 ) 1 式 中： ( ) 为龄期 t 时混凝土 的抗压强度平均值 ； - 厂 为 2 8 d龄期 时混 凝 土 的抗 压 强 度 ； ( ) 为与 龄 期 t 有关 的系数 ； t 为 常数 ， 等 于 l d ； S 为 与水 泥 品 种 有 关 的系数 ， 对 于 快 硬 性 高 强 水 泥 ， s取 0 2 0 ， 对 于普 通快 硬性 水 泥 ， S 取 0 2 5 ， 对 于缓 慢 硬 化 水 泥 ， S 取 0 3 8。 根据公式( 1 ) ， ( 2 ) 计算 得到的结果与本文试验 结 果 的 比较如 图 7所示 。决 定 系数 R。 用 以衡 量 试 验数据与数学模型之间拟合度 的高低 ， 该 数值越接 近 1表示 拟合 得 越 好 。从 图 7可 以看 出 ： 拟合 曲线 的决 定 系数 R 均 大 于 0 9 1 ， 说 明拟 合 结 果 与试 验 结 果 吻合 较好 。同时 可 以看 出 ， 拟 合公 式 ( 1 ) 的计算 结 果 优 于 C E B F I P Mo d e l C o d e 1 9 9 0规 范建 议 公式 的计 算结 果 。 拟合公式 ( 1 ) 考虑了再生粗骨料取代率 r的影 响 ， 该 公 式对 工程 实 际 中再 生 混 凝 土 长 龄 期抗 压 强 图 7 再 生 混 凝 土抗 压 强 度 与 龄 期 的 拟 合 关 系 曲线 Fi g 7 Fi t t e d Cu r v e s o f Co mpr e s s i v e St r e n g t h 。 a g e of RAC 度 的预测 具有一 定 参考 价值 。 4 结语 ( 1 ) 长龄 期下 再 生 混凝 土 的立 方 体 抗 压 强 度 变 化规 律 和 普 通 混 凝 土 基 本 一 致 ； 4 5 d龄 期 时 ， 再 生 粗 骨料 取代率 为 5 O 9 6 ， 7 0 9 5 ， 1 0 0 的再 生 混 凝 土抗 压强 度 较 天 然骨 料 混 凝 土 分 别 降低 了 7 9 5 ， 1 3 8 1 ， 1 0 7 1 ； 1 8 0 d龄 期时 ， 取代 率 为 7 0 ， 1 0 0 的 再 生 混 凝 土 强 度 分 别 降 低 了 4 6 7 ， 2 2 9 0A； 在 9 0 d龄期 以后， 再 生粗 骨料 取代 率 为 5 0 的再 生 混凝 土 出现抗 压强 度高 于 同龄期 普通 混 学兔兔 w w w .x u e t u t u .c o m 2 6 建 筑科 学与 工程 学报 2 0 1 5丘 凝 土 的变异 现象 。通 过研 究再 生混 凝土 强度 龄期 系 数可 知 ， 在 2 8 d龄 期 以前 ， 再 生 混 凝 土 抗 压 强 度 的 发展 比普 通混凝 土快 ， 超 过 4 5 d龄期 以后 ， 再 生 混 凝土 的抗 压强 度 比普通混 凝 土更早 地达 到稳 定 。 ( 2 ) 根据试 验结 果 ， 考虑再 生粗 骨料 取代 率 的影 响 ， 给 出 了再 生混 凝 土长 龄 期 下 抗 压强 度 的推 算 公 式 。该推算公式计算的强度值与试验结果吻合较好 且 优 于欧洲 C E B F I P Mo d e l C o d e 1 9 9 0规 范 的建 议 公 式 。 ( 3 ) 再 生混凝 土 收 缩 变形 随再 生 粗 骨料 取 代 率 的增加 而增 加 ， 且 随着 再生 粗骨料 取 代率 的提 高 ， 收 缩发 展加快 ； 再 生混凝 土 的收缩 变形 在 2 8 d内发 展 较快 。与文献 6 ， E 7 试验结果对比分析表明 ， 本文 收缩试验结果较小 ， 说明拌合物 中加入粉煤灰 、 矿粉 的再 生混 凝土 的工作 性能 得到 有效 改善 ， 收缩 减小 。 ( 4 ) 在加载 早 期 ， 再 生混 凝 土 徐 变 发展 较 快 ， 随 后增 长较 慢 ； 在 持荷 时 间相 同条件下 ， 加 载龄期 较早 时 ， 冉 生 混凝 土徐 变值偏 大 。 参 考文献 ： Re f e r e n c e s： 1 2 j 3 4 肖建庄 再 生混凝 土 M 北京 ： 中 国建筑 工业 出版 社 ， 2 0 0 8 X I A( ) J i a n z h u a n g R e c y c l e d C o n c r e t e M B e i j i n g ： Chi n a Ar c h i t e ct u r e& Bui l d i n g Pr e s s， 20 08 HANSEN T CRe c y c l i n g o f De mol i s he d Co nc r e t e a n d Ma s o n r y M I o n d o n ： S p o n P r e s s ， 1 9 9 2 T( ) PCU I B， ( UNEAN N FUs i ng W a s t e Co nc r e t e a s Ag g r e g a t e J C e me n t a n d C o n c r e t e R e s e a r c h ， 1 9 95， 25( 7)： 1 3 85 13 9 0 杨 伞兵 ， 朱蓓 蓉 ， 黄士 元 对混 凝土 引气 剂 的新认 识 J 低温建筑技 术 ， 1 9 9 8 ( 3 ) ： 3 3 3 5 ， 5 0 YANG Qua n b i ng，ZHU Be i r o ng，HUAN( Shi yu a nNe w Vi e ws o n Ai r e nt r a i n i n g Age nt s of Co n c r e t e J L o w T e mp e r a t u r e Ar c h i t e c t u r e Te c h n o l o gy， 1 99 8( 3)： 33 35， 5 0 5 6 7 8 9 1 O 杜婷 ， 周 玉峰， 向卫 平 ， 等 高性 能再生 骨料混 凝土 的基本性能试验研究 J 武 汉理工 大学 学报 ， 2 0 0 6 ， 2 8( 8)： 3 4 3 8 DU Ti ng， ZHOU Yu f e n g，X1 ANG W e i pi ng，e t a1 Exp e r i me nt a l Re s e a r e h on t h e Ba s i c Be h a vi or s o f Re c y c l e d Hi g h P e r f o r ma n c e C o n c r e t e J J o u r n a l o f W u ha n Uni v e r s i t y o f Fe c h no l o gy，2 006，2 8(8)：3 4 38 张建 ， 杜 辉 ， 张 财 ， 等 矿物 掺和料和再 生骨料 对混凝土 的收缩性能 的影 响 J 青 岛理工大学 学报 ， 20 09， 3 0( 4)： 1 45 1 49， l 5 3 ZHANG J i a n， DU Hu i ， ZHANG Ca i ， e t a 1 I n f l u e n c e of M i n e r a l Admi xt ur e a nd Re c y c l e d Agg r eg a t e on S h r i n k a g e o f C o n c r e t e J J o u r n a l o f Qi n g d a o T e c h no l og i c al Uni v er s i t y， 2 00 9， 3 0( 4)： 1 45 1 49， 1 53 肖建庄 ， 许向东 ， 范玉辉 再生混凝土收缩徐变试验及 徐 变神 经网络预 测 J 建 筑材料 学报 ， 2 0 1 3 ， 1 6 ( 6 ) ： 75 2 - 7 57 XI A( )J i a n z h u a n g，XU Xi a n g d o n g，F AN Yu h u i Shr i nk a ge a nd Cr e e p o f Re c y c l e d Ag gr e ga t e a nd Th e i r P r e d i c t i o n b y A NN Me t h o d J J o u r n a l o f Bui l d i n g M a t e r i al s， 2 01 3， 1 6( 5)： 75 2 757 XI A( ) J Z， I I I ， F AM V W Y， e t a 1 Th e S t a l e o f t h e a r t Re ga r d i n g t he I on g t e r m Pr o pe r t i e s of Re c y c l e d A g g r e g a t e C o n c r e t e J S t r u c t u r a l C o n c r e t e ， 2 O 1 4 ， 1 5 ( 1)： 3 l 2 赵庆新 ， 孙伟 ， 缪昌文 粉煤灰掺量和水胶 比对高性 能混凝土徐变性能 的影 响及其机 理 J 土 木_丁程学 报 ， 2 0 0 9 ， 4 2 ( 1 2 )： 7 6 8 2 Z HAO Qi n g x i n， S UN We i ， MI AO Ch a n g we n Ef f e c t a nd M e c ha n i s m of I nt e r a c t i on Be t we e n Fl y As h Pr o p or t i on an d W a t e r 。 b i nde r Ra t i o o n t he Cr e e p Cha r ac t e r i s t i c s o f Hi g h P e r f o r ma n c e C o n c r e t e J C h i n a Ci v i l En g i n e e r i n g J o u r n a l ， 2 0 0 9 ， 4 2 ( 1 2 ) ： 7 6 8 2 CEI 3 Bul l e t i n 2 03 2 05，CEl 3 - FI P M o de l Cod e 19 9 0 S 学兔兔 w w w .x u e t u t u .c o m
