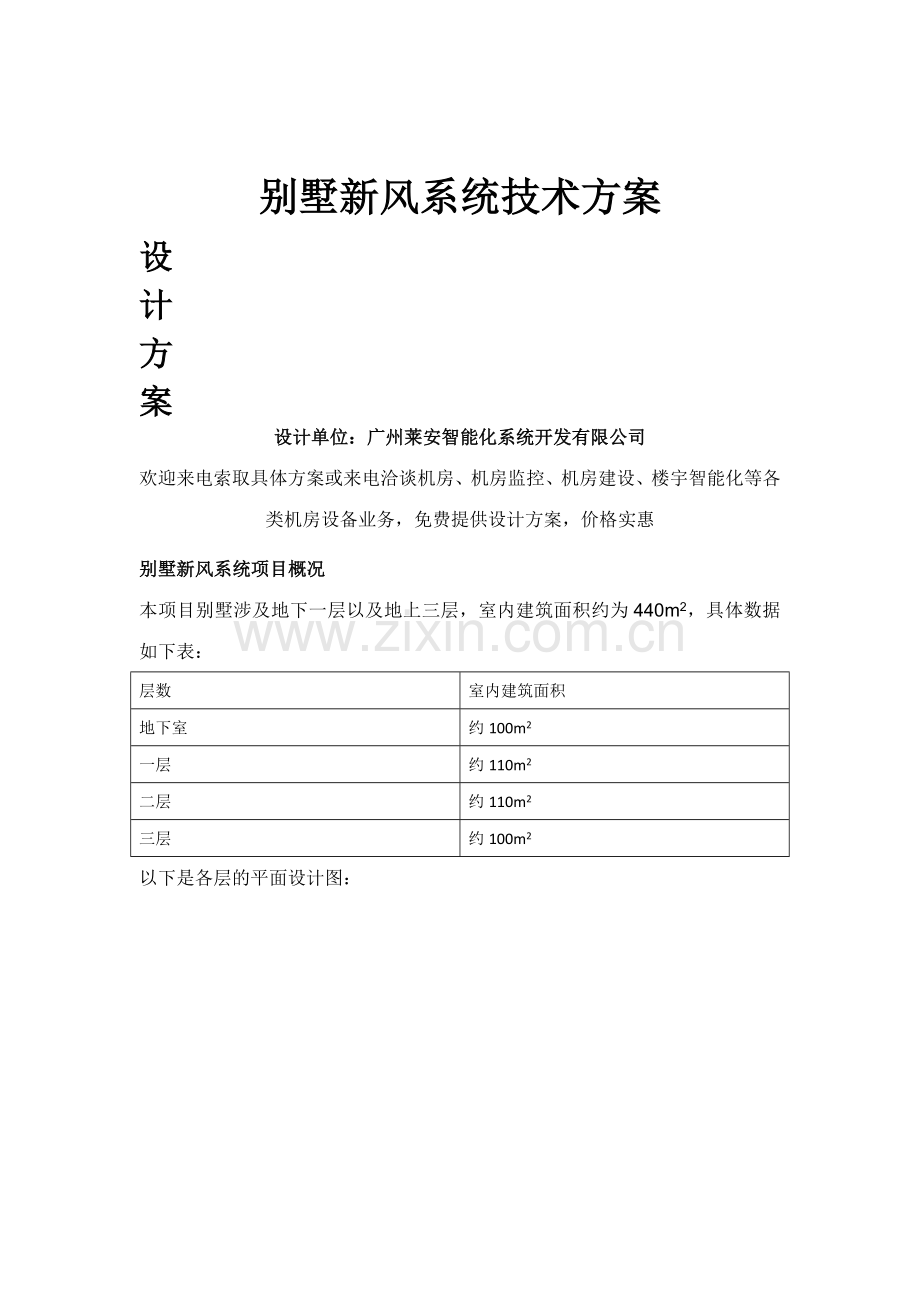

别墅新风系统技术方案
设
计
方
案
设计单位：广州莱安智能化系统开发有限公司
欢迎来电索取具体方案或来电洽谈机房、机房监控、机房建设、楼宇智能化等各类机房设备业务，免费提供设计方案，价格实惠
别墅新风系统项目概况
本项目别墅涉及地下一层以及地上三层，室内建筑面积约为440m2，具体数据如下表：
层数
室内建筑面积
地下室
约100m2
一层
约110m2
二层
约110m2
三层
约100m2

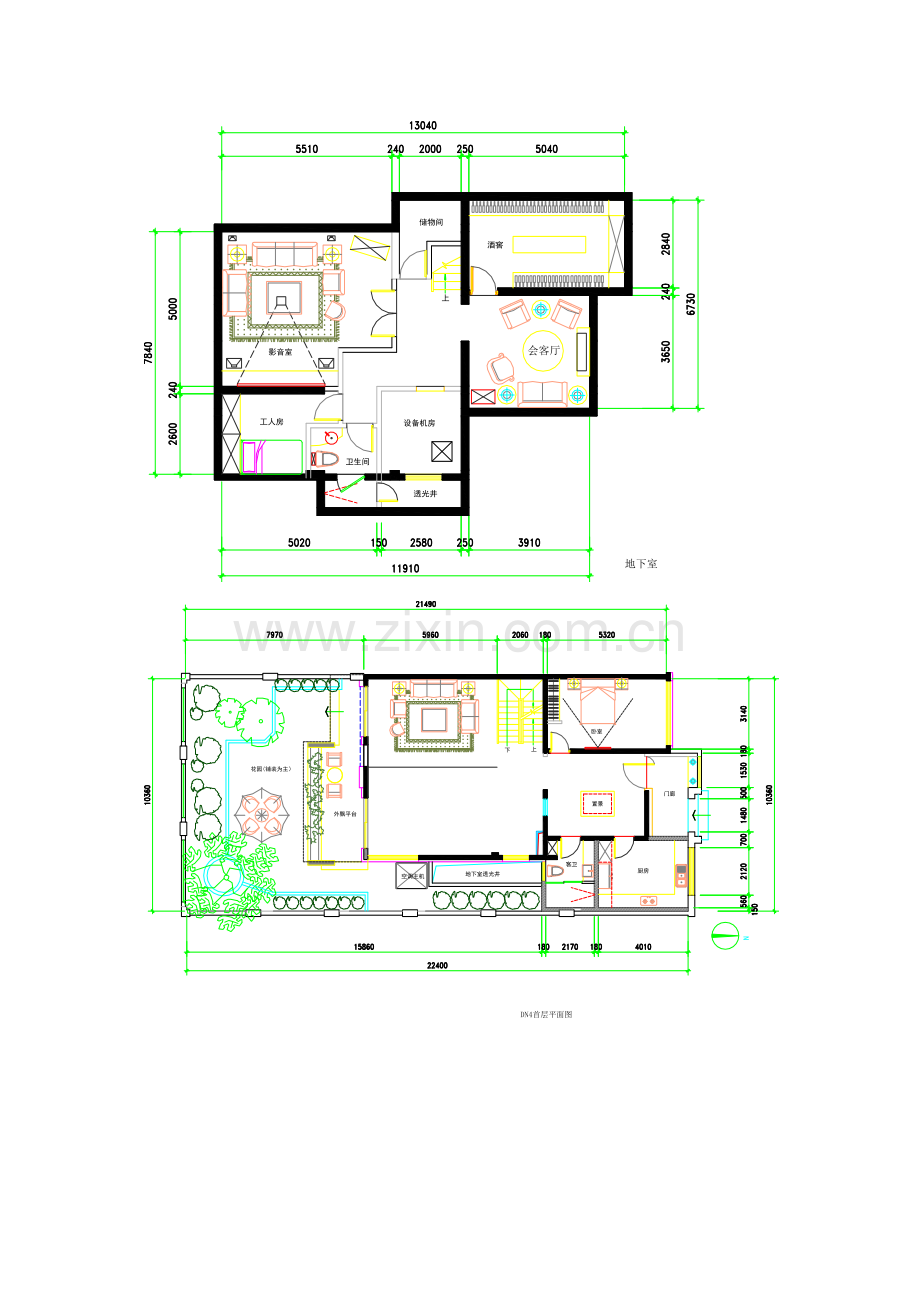

以下是各层的平面设计图：

别墅新风系统设计依据
别墅新风系统设计所采用的相关规范和技术标准：
《ASHRAEStandard62.1-2023VentilationforAcceptableIndoorAirQuality》
《采暖通风与空气调节设计规范》GB50019－2023
《通风与空调工程施工质量验收规范》GB50243-2023
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2023
《室内空气质量标准》GB∕T18883-2023
《民用建筑空调设计(第2版)》马最良姚杨
室外气象参数及室内设计参数
室外气象参数
1、夏季空调室外计算干球温度：33.2℃
2、夏季空调室外计算湿球温度：26.4℃
3、冬季空调室外计算温度：-12℃
4、冬季空调室外计算相对湿度：45%
别墅新风系统-室内设计参数
夏季空调室内设计温度：26℃
夏季空调室内设计相对湿度：65%
冬季空调室内设计温度：20℃
冬季空调室内设计相对湿度：50%
客户规定
新风+空气净化系统应能以机械通风的方式为别墅提供连续、安全、舒适、充足的清洁空气，并以局部区域内循环的净化方式完全去除室内异味（重要指卫生间和厨房）。
别墅新风系统-新风量的拟定
由于别墅为高档次的建筑，故各房间的新风量以民用建筑人员所需最小新风量为基础设计取值，见下表：
房间名称
新风量m3∕(h·人)
参考人数
地下室160
影音室
30
2
会客厅
50
2
一层440
餐厅
30
6
客厅
50
4
卧室
30
2
二层150
书房
30
1
卧室
30
4
三层150
书房
30
1
卧室
30
4
别墅总新风量为900m3∕h，若别墅空高以3m计，则室内换气次数约为0.68次∕h。
别墅新风系统冷热负荷的计算
新风冷热负荷计算式为：
Q=GW|iW-iN|
式中Q–新风冷热负荷，W；
GW–新风量，kg∕h；
iW–新风状态焓值，kJ∕kg；查焓湿图表得：夏季83.2kJ∕kg，冬季-10.4kJ∕kg；
iN–室内状态焓值，kJ∕kg；查焓湿图表得：夏季62.2kJ∕kg，冬季38.7kJ∕kg。
由此可以计算出：别墅在夏季新风冷负荷为5880W，冬季新风热负荷为16694W。
其中各层的冷热负荷分别为：
层数
夏季冷负荷(W)
冬季热负荷(W)
地下室
1045
2968
一层
2875
8162
二层
980
2782
三层
980
2782

别墅新风系统工程-设备选型
基于以上的分析可知，别墅新风总量为900m3∕h，新风最大负荷为16694W，按其新风解决的风量及负荷，4排盘管的新风机组的性能参数均能满足规定，但由于最小一种型号的新风机组已满足整幢别墅的新风量及新风负荷，故在设计、安装、使用时不需要每层设一台新风机组，而只需设一台新风机组解决新风，并通过建筑预留新风竖井输送新风及新风调节阀来调节风量，这样的方法效果较好，但使用起来极不方便；同时，新风机组还需占用较大的安装空间，故采用传统新风机组解决别墅新风对本项目来说不合适。
另一做法是与风机盘管加新风的形式相似，但把室内各种结构及设备的冷热负荷、新风负荷所有由风机盘管来承担，将室外新风经净化后直接送入风机盘管的回风箱内，与回风充足混合后经风机盘管解决并送至空调房间内。由于舒适性空调无严格的空调精度规定，对送风温差也无严格限制，故这种方案是可行的。

楼层
新风净化机组
新风量（m3∕h）
回风量（m3∕h）
地下室
APS250V×2
160
690
一层
APS400HP×2
440
920
二层
APS250V×2
150
700
三层
APS250V×2
150
700

别墅新风系统工程-设备规格
APS250V—小型气相净化机组（立式）
风量（m3∕h）
340-508
化学媒体过滤段段数（No.）
1
尺寸（m）
长×宽×高=0.508×0.305×0.82
重量（kg）
18
配电规定
电压220V，频率50Hz，单相电
电机功率（kw）
0.1
满负荷电机转速（r∕min）
1000-2840

APS400HP—小型气相净化机组（卧式）
风量（m3∕h）
508-847
化学媒体过滤段段数（No.）
2
尺寸（m）
长×宽×高=1.662×0.699×0.431
重量（kg）
102
配电规定
电压220V，频率50Hz，单相电
电机功率（kw）
0.24
满负荷电机转速（r∕min）
2750

重要特色:
Ÿ 多级过滤，涉及高效粉尘过滤器以及MULTI-MIX®气相过滤净化媒体，在高效别墅新风系统里提供最大的污染物控制率
Ÿ 一体化的风机系统
Ÿ 低噪音
Ÿ 可减少因外界空气引入的能量负荷
Ÿ 紧凑设计
Ÿ 可选的水加热盘管，可选的直膨式或冷冻水制冷盘管
Ÿ 可用于机房、办公室、住宅、餐厅、酒吧和娱乐场合
别墅新风系统工程-设备安装：
APS机组的安装是非常灵活的。除了传统的立式安装外，卧式安装也是常用的。可根据空间大小和装修情况合理布局。本项目建议采用卧式安装机组（带静压箱）。

家用别墅新风系统解决方案
一、概述
要改善室内空气污染，提高室内空气质量的最直接有效的办法就是提高室内空气的流通。加快室内污染空气的排出，加速室外新鲜空气的注入。来看看我们有哪些方法可以做到这些？
　　1、开窗通风。这一最直接最原始的通风排气方法显然是不可取且弊端重重的。开窗通风风向气流盲目，混乱的气流也许把卫生间和厨房的异味带入客厅以及卧室，并夹带大量尘埃，在影响室内清洁卫生的同时也无法避免噪音污染；此外就是在使用冷热源设施时会导致能源浪费，这在讲究能源节约的现代社会显然是不可取的。况且室外空气不流动的闷热天气，即使开窗室内空气也不会产生对流。
　　2、使用换气扇。但是传统的换气扇虽然瞬时的排风量大，可无法连续排除室内的异味，时开时关的工作状态不能连续通风换气，通风范围狭小，且在无新风导入口时，排风阻力增大，效果大打折扣。此外，传统的换气扇随着使用时间的增长，噪音问题会不断加重，且机器自身易损坏，后续维修费用成本高。
　　3、空气清洁清新剂。这就好比“掩耳铃”——喷射了空气清洁芳香剂后，相称于与本来浑浊的室内空气混合后添上“伪装”，麻痹嗅觉，并且清新剂自身就具有对人体有害的物质，室内空气质量更为下降，导致二次污染。
　　4、负离子发生器或空气净化设备。使用负离子发生器运营时产生的负离子很容易被正电荷中和，所以净化作用很有限，只能对原有的室内空气进行解决，随着室内空气污染度的增高，其解决能力也逐渐下降。此外，空气净化设备能吸附部分灰尘等有害物质，但没有吸附气体中有害物质并反复解决空气的能力，对于空气中的细菌病毒作用甚微。
5、小型的家用中央空调。虽然带回风口，但是它只是室内循环，无法同室外空气充足互换，由于没有排风，故此新风在正压区域难以送入，虽然略带新风但不能彻底改善室内空气质量，污浊空气无法迅速排出室外，这样室内所有的有害物质转来转去还是留在室内。

二、中央新风系统安装简易流程如下：
1.技术人员上门，测量现场，给业主建议安装什么样的中央新风系统，装几套，主机装在哪里，风管如何走，在哪留风口，开关放哪里。
2.技术人员出设计方案、协议，业主批准，签订协议。
3.业主做完水电改造后，预留电源，开关盒到主机线管。安装人员进场安装主机，风管等，测试设备。
4.待墙壁粉刷完毕，安装人员再次到现场，安装风口，开关。
三、别墅新风系统原理
　　别墅新风系统是根据在密闭的室内一侧用专用设备向室内送新风，再从另一侧由专用设备向室外排出，则在室内会形成“新风流动场”的原理，从而满足室内新风换气的需要。实行方案是：采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风，由另一侧用专门设计的排风新风机向室外排出的方式逼迫在系统内形成新风流动场。在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热（冬天）。排风通过主机时与新风进行热回收互换，回收大部分能量通过新风送回室内。借用大范围形成洁净空间的方案，保证进入室内的空气是洁净的。以此达成室内空气净化环境的目的。

四、空气净化机选配：
1．两段板式高压静电方式是国际上公认的最佳祛除空气中的尘埃粒子、杀灭细菌的电子空气净化方式，一次通过的净化效率在99%以上。
IAC空气净化消毒机成功地把高压静电除尘技术应用于室内空气净化和消毒领域。运用正负电子相吸的原理，当循环空气通过高压电晕区时，对空气中的悬浮尘埃荷电并杀死细菌、病毒，于通过集尘区时被异性极板吸附。从而改变了传统的消毒净化方式。又因其集尘室为板状金属结构，故可以反复清洗，使用寿命可达2023！
2．IAC净化消毒机有空调回风口式、独立挂顶式、移动柜式、风管风道式几种。
●双向流新风系统可在新风进风口的管道中间加装风管风道式净化机。从而保证送入室内新风的洁净、无菌。IAC空气净化消毒机还配有负离子发生装置，新风换气的同时大大提高了室内负离子的浓度。
●单向流的则可以加装独立挂顶式或移动柜式消毒机。这两款机器自身有动力风机，开机即可对室内的空气进行循环净化。
五、别墅新风系统的作用：
1、开中央空调的同时可以保证24小时自由通风；
2、进入室内的空气通过净化解决，有效阻断了室外空气中的过敏源，比如花粉、蚊虫、悬浮物、尘埃；同时还杀灭了各种细菌、病毒。
3、无论刮风下雨不再紧张窗户有没有关好；
4、一次有效清洁可以保持室内干净更长期；
5、即使是地下室，也可以24小时通风换气，不再潮湿有发霉的味道；
6、噪音低，晚上可以一直开，通风的同时又不会影响睡眠；
7、全热互换的滤芯有效保证了室内外的温差，不会对屋内的温湿度有太大的影响。
8、耗电量很小一台机子，天天的耗电量大约1-2度/24小时。
假如有的业主家由于面积大、窗户多、对换气通风的规定较高、家中成员有呼吸系统疾病等问题者，可以考虑安装一套中央新风系统来解决这些问题。
六、单向流、双向流、热回收三种新风系统的比较：
一、【单向流新风换气系统】——70平方米左右的住宅、公寓或者办公场合。
合用环境——房间密闭效果比较好，空间相对较小；否则新风量局限性，空气流通途径絮乱，只能达成防尘的目的。
工作原理——依靠主机工作产生的吸力，形成室内负压，将污浊空气通过送风管道送到室外，为了平衡室内的负压，房间外面相对新鲜的空气从预先安装好的进气孔进入室内，以达成通风换气的目的。
安装规定——需要在墙上打孔，进风口安装在窗户就近，空气质量比较好的地方；送风机安装在室内进风和室外送风都比较畅通的地方，避开风向，或选择外墙僻静的地方，设备可以选择直接穿墙挂在内墙壁上的，也可以选择装入吊顶，然后用管道送风，根据各个品牌产品的不同来决定。
优点——
1、安装简朴；
2、运营成本低（一天24小时不到1度电）3、运营噪音小，大约只有38分贝
缺陷——
1、换进来的空气只通过简朴过滤，没有通过杀菌解决，新风的质量比较差一些；
2、由于进来的空气和室外的温度是同样的，而送出去的空气和室内的温度是同样的这样假如室内外温差较大的情况下会导致室内的冷量或者热量流失，导致能量的浪费。
二、【双向流送排风系统——也称为自平衡中央新风系统】——200平方米以内的公寓，别墅和办公场合
合用环境——应用范围比较广泛，对房间的密闭性规定相对较小
工作原理——在单向流的排风型家用新风系统的基础上增长了带动力的进风管道系统，增长了换气的效果，对空间的密闭性规定较低，排风和送风可以同时进行，室内负压就对新风换气的影响较小，通过调节送风机和排风机的风量，还可以调节室内的舒适度。
安装规定——需要在外墙上打孔，进风口也要选择安装在窗户就近，空气质量比较好的地方；送风机同样要安装在室内进风和室外送风都比较畅通的地方，设备的安装可以选择挂在内墙壁上的或窗户上，也可以选择装入吊顶，通过送风管道将污浊的空气送出去。
优点——
1、进来的空气进行杀菌、除尘、增长负离子等净化解决，可保证新风的空气质量。
2、运营成本低，比单向流稍高一些（一天24小时1度多）
3、可以通过调节主机风量来调节运营噪音，大约30-38分贝。
缺陷——
由于铺设管道较多，安装受现场天花高度、梁位等影响。安装没有单向流新风系统方便。
三、【全热互换的中央新风系统】
合用环境——对房间自身没有具体规定，但最佳在装修之前进行。
工作原理——克服了以上系统的缺陷，主机中增长了全热回收系统，进出的空气都通过安顿在主机中的热互换器，进行了预热预冷的能量互换，可以保存室内空气70％的能量，即使温差较大也不会影响室内温度。送风口、排风口装在同一房间的不同位置，新鲜的空气通过管道被送到各个房间，污浊的空气被装在各个房间的排风口抽出来，这样可以在每个相对独立的空间内新成对流，有效保证了空气的质量。
安装规定——需要装到房间的吊顶或顶棚里面，然后将通风管道将分布到每一个房间，所以需要在家庭装修之前施工。
优点——
1、进来的空气进行有效的过滤和杀菌解决，新风的质量很好。
2、保证通风质量的情况下有效节约了能量。
3、新风和排风靠风机同步运营等量送入或排出室外，可按设定风量送排，不受外界影响。
缺陷——
考虑到空间的美观，设备安装规定预埋到吊顶里面。而主机尺寸比较大，对安装空间规定较高。
七、别墅新风系统的优点
a.独立排风管形式——节省了竖井风道占用的室内空间，户间互相影响小。

b.顶部不设排风机，公用竖向排风道形式——易发生回流和泄流现象。

c.顶部设排风机，公用竖向排风道形式
1）每户都在厨房或卫生间设立排风机，排风机出口接公用竖向排风道；
2）每户都不设立排风机，厨房和卫生间排风出口接公用竖向排风道。

别墅新风系统解决方案实例
别墅新风系统设计理念：
将室外新鲜空气引入室内机，同时，排除室内浑浊污秽的有害气体。依据国家通风规范，根据住宅的面积和日平均人流等因素，拟定新风的引入量。
别墅新风系统设计思绪：
充足考虑气流的环流方式，采用由卫生间、浴室、厨房等功能房间安装排风机，而新鲜空气则由卧室、娱乐室、起居室等重要人员活动场合引入。
实例方案一：有效运用各个功能房间
可在卫生间、浴室等部位安装布置管道，而在卧室、起居室等重要功能房间仅布置新风出风口，由此，不仅可以更好地实现室内新旧空气的互换，同时可以更好地配合装修设计，释放更多的宝贵空间。
根据别墅型住宅的特点，可考虑将卫生间、浴室或其他非重要人员活动房间的排气管集中在其中一台大容量排风机处，同一用某一处排出房间废气，由此在减少施工难度的同时，亦更好地节省费用。
实例方案二：能源回收
节能减排，是当今时代最受关注的主题。全热互换器的投入使用，无疑是节能减排项目中的一个最具说服力的表现。相对传统方案一中的单一设立新排风机，其具有热回收功能，可以实现60%的热能回收。同时，全热互换器先对传统新排风机更具有以下特点：管道集中统一，整体布局紧凑，能耗小，噪音小等。
设计感言：
在设计别墅新风系统的同时，不仅要考虑新风量的供应是否满足，同时应尽量为设计加入更多的设计新元素，新思绪。涉及充足考虑别墅的整体布局，层次效果，色泽感官，均需要设计者独到的眼光。
