混凝土集料-浆体界面过渡区对韧性的影响及调控技术.pdf

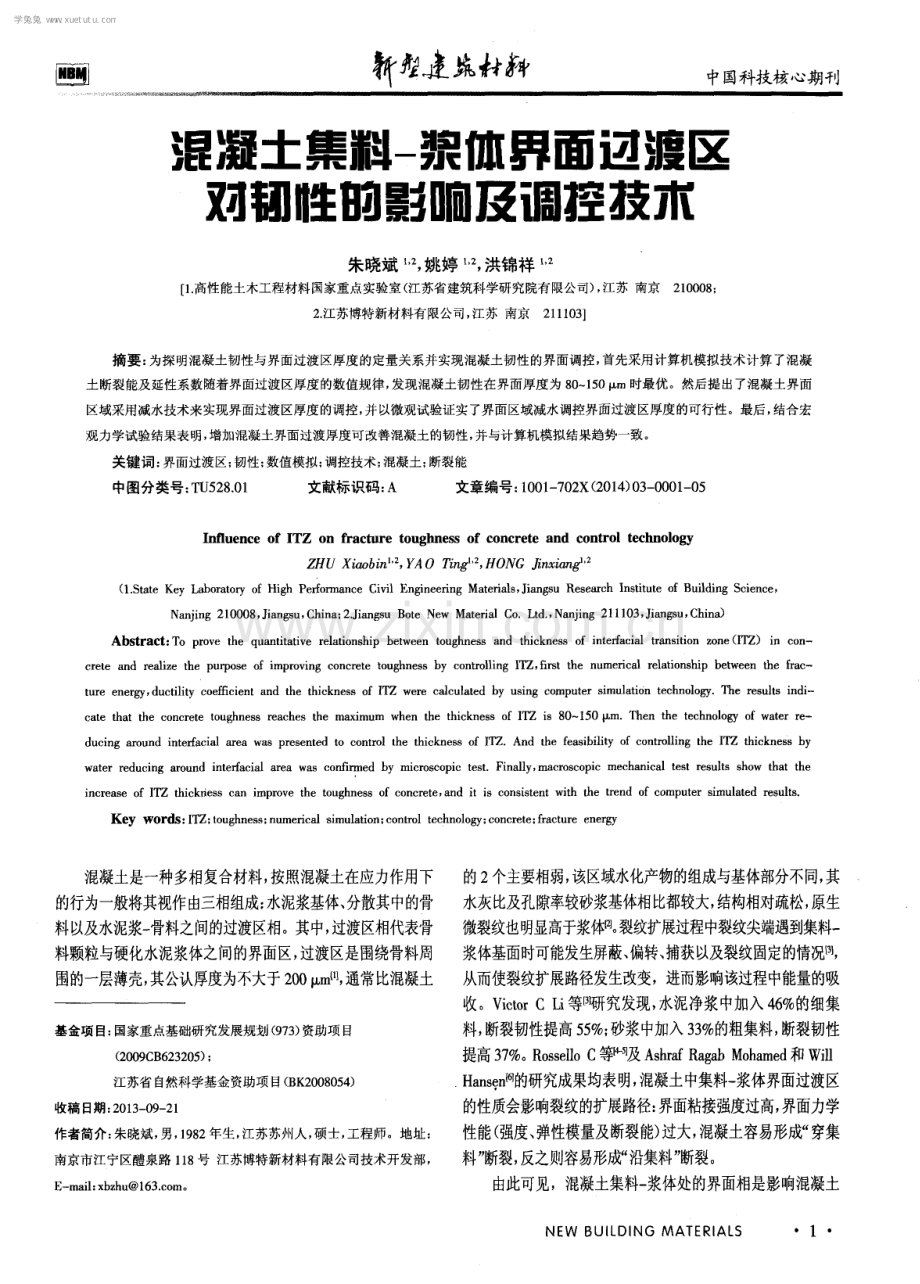

新 癯 建魄 中 国 科 技 核 心 期 刊 混凝土集料一 浆体界面边渡区 对韧n 生 的影响及调控技术 朱晓斌 ， 姚婷 “ ， 洪锦祥 “ 1 高性 能土木工程材料 国家重点实验室 ( 江苏省建筑科 学研 究院有 限公司) ， 江苏 南京2 1 0 0 0 8 2 江苏博特新材料有限公司， 江苏 南京2 1 1 1 0 3 】 摘要 ： 为探明混凝土韧性与界面过渡区厚度的定量关系并实现混凝土韧性的界面调控， 首先采用计算机模拟技术计算了混凝 土断裂能及延性系数随着界面过渡区厚度的数值规律， 发现混凝土韧性在界面厚度为 8 0 1 5 0 m时最优。然后提出了混凝土界面 区域采用减水技术来实现界面过渡区厚度的调控， 并以微观试验证实了界面区域减水调控界面过渡区厚度的可行性。最后， 结合宏 观力学试验结果表明， 增加混凝土界面过渡厚度可改善混凝土的韧性， 并与计算机模拟结果趋势一致。 关键词： 界面过渡区； 韧性； 数值模拟； 调控技术； 混凝土； 断裂能 中图分类号： T U 5 2 8 0 l 文献标识码： A 文章编号： 1 0 0 l 一 7 0 2 X( 2 0 1 4 ) 0 3 0 0 0 1 0 5 I nflue nc e of I TZ o n f r ac t ur e t o ug h ne s s o f c o nc r e t e and c o nt r o l t e c hn o l o g y Z HU Xi a o b i n ， Y A0 T i n g ， HO NG J i n x i a n g a 。 ( 1 S t a t e Ke y La b o r a t o r y o f Hi g h P e r f o r ma n c e Ci v i l En g i n e e rin g Ma t e r i a l s ， J i a n g s u Re s e a r c h I n s t i t ut e o f Bu i l d i n g Sc i e n c e， N a mi n g 2 1 0 0 0 8 ， J i a n g s u ， C h i n a ； 2 J i a n g s u B o t e N e w Ma t e ri a l C o L t d ， N a mi n g 2 1 1 1 0 3 ， J i a n g s u ， C h i n a ) Ab s t r a c t ： T o p r o v e t h e q u a n t i t a t i v e r e l a t i o n s h i p b e t w e e n t o u g h n e s s a n d t h i c k n e s s o f i n t e r f a c i a l t r a n s i t i o n z o n e( I T Z ) i n c o n - c r e t e a n d r e a l i z e t h e p u r p o s e o f i mp r o v i n g c o n c r e t e t o u g h n e s s b y c o n t r o l l i n g I TZ， fir s t t h e n u me ric a l r e l a t i o n s h i p b e t w e e n t h e f r a c - t ur e e n e r g y ， d u c t i l i t y c o e ffic i e n t a nd t h e t h i c k n e s s o f I T Z we r e c alc u l a t e d b y us i n g c o mp u t e r s i mu l a t i o n t e c h n o l o gyT h e r e s u l t s i n d i c a t e t h a t t h e c o n c r e t e t o u g h n e s s r e a c h e s t h e ma x i mu m wh e n t h e t h i c k n e s s o f I TZ i s 8 0 -1 5 0“mTh e n t he t e c h n o l o gy o f wa t e r r e - d u c i n g a mu n d i n t e r f a c i a l a r e a wa s p r e s e n t e d t o c o n t r o l t h e t h i c k n e s s o f I T ZAn d t h e f e a s i b i l i t y o f c o n t r o l l i n g t h e 1 TZ t h i c k n e s s b y wa t e r r e d u c i n g a r o u n d i nt e r f a e i a l a r e a wa s c o n fi r me d b y mi c r o s c o p i c t e s t F i n all y ， ma c r o s c o p i c me c h a n i c a l t e s t r e s u l t s s h o w t h a t t h e i n c r e a s e o f I TZ t hi c k r i e s s c a n i mp r o v e t h e t o u g h n e s s o f c o n c r e t e， a n d i t i s c o n s i s t e n t wi th t he t r e n d o f c o mp u t e r s i mu l a t e d r e s u l t s Ke y wo r d s ： I T Z： t o u g h n e s s ： n u me r i c a l s i m u l a t i o n ； c o n t r o l t e c h n o l o g y ： c o n c r e t e ： f r a c t u r e e n e r gy 混凝土是一种多相复合材料， 按照混凝土在应力作用下 的行为一般将其视作由三相组成： 水泥浆基体、 分散其中的骨 料以及水泥浆一 骨料之间的过渡区相。 其中， 过渡区相代表骨 料颗粒与硬化水泥浆体之间的界面区， 过渡区是围绕骨料周 围的一层薄壳， 其公认厚度为不大于2 0 0 m Iq ， 通常比混凝土 基金项目： 国家重点基础研究发展规划 ( 9 7 3 ) 资助项 目 ( 2 o o 9 C B 6 2 3 2 0 5 ) ； 江苏省 自然科学基金资助项 目( B K 2 0 0 8 0 5 4 ) 收稿 日期： 2 0 1 3 0 9 2 1 作者简介： 朱晓斌， 男， 1 9 8 2年生， 江苏苏州人， 硕士， 工程师。地址 南京市江宁区醴泉路 1 1 8 号 江苏博特新材料有限公司技术开发部 Ema i l ： x b z h U 】 6 3 c o n。 的2 个主要相弱， 该区域水化产物的组成与基体部分不同， 其 水灰比及孔隙率较砂浆基体相比都较大， 结构相对疏松， 原生 微裂纹也明显高于浆体t2 1 。 裂纹扩展过程中裂纹尖端遇到集料一 浆体基面时可能发生屏蔽、 偏转、 捕获以及裂纹固定的情况嘲 ， 从而使裂纹扩展路径发生改变，进而影响该过程中能量的吸 收。V i c t o r C L i 等3 1 研究发现， 水泥净浆中加入4 6 的细集 料， 断裂韧性提高5 5 ； 砂浆中加入3 3 的粗集料， 断裂韧性 提高3 7 。 R o s s e l l o C等I A s h r a f R a g a b M o h a m e d 和Wi l l H a n s e n 嘲 的研究成果均表明， 混凝土中集料一 浆体界面过渡区 的性质会影响裂纹的扩展路径： 界面粘接强度过高， 界面力学 性能( 强度、 弹 性模量及断裂能) 过大， 混 凝土容易形成 “ 穿集 料” 断裂， 反之则容易形成“ 沿集料” 断裂。 由 此可见， 混凝土集料 一 浆体处的 界面相是影响混凝土 NE W BUI L DI NG MAT ERI AL S 1 学兔兔 w w w .x u e t u t u .c o m 朱晓斌 ， 等： 混凝土集料一 浆体界面过渡 区对韧性的影响及调控技术 韧性的重要微结构之一。目前关于界面与混凝土性能的研究 已经开展很多，但是界面相与混凝土韧性之间的定量关系仍 然不明确。 此外， 虽然人们早就注意到高强混凝土界面过渡区 厚度小并且脆性大，低强混凝土界面过渡区厚度大并且脆性 小的事实， 但出于界面过渡区厚度有效调控技术的缺乏， 一直 无法探明界面过渡区厚度与混凝土韧性的关系。 为此， 采用数 值模拟技术结合提出的界面区域减水技术和微观试验， 对界 面过渡区厚度与混凝土韧性关系及界面厚度调控技术进行了 探索。 图2 混凝土几何模型 1 界面过渡区宽度与韧性关系的数值模拟 2 区厚度为变量( 2 。 m ， 4 0 5 o 0 ) 应宗权等I 叫 将混凝土视为由骨料、 砂浆和界面过渡层组 成的三相复合材料， 并开发了混凝土三相复合材料模型， 该模 型在预测混凝土力学性能方面取得了良 好的效果。为揭示界 面过渡区对混凝土韧性的影响规律，运用该模型计算了界面 过渡区宽度与韧性的数值规律。 1 1 模型简介 混凝土界面过渡区厚度非常小， 在混凝土的数值计算中， 若本构模型采用应力一 应变关系，计算结果一定程度上受计 算网格大小的影响， 引起数值结果的网格依赖性I 。 而用拉应 力一 裂缝宽度模型替代应力一 应变模型， 可以缓解仿真结果对 有限元网格尺寸的依赖性 7 。因此， 计算过程中集料、 砂浆及 界面相材料均采用A b a q u s 自带的混凝土塑性损伤模型， 其本 构关系见式( 1 ) 和图1 。 脚 ( 1 ) 【 ( ) ； e 其中， 裂纹宽度 = _厂 G ， 。 o 图 1 应力一 裂纹宽度本构关系 为简化计算， 将粗集料视为球形颗粒， 并且满足5 2 0 m m 连续级配要求、 具有随机分布特征， 同时将界面过渡区视作具 有均一厚度的薄层， 混凝土模型尺寸为8 0 m m 8 0 m m， 见图 2 。计 算时， 固 定试件一 端， 另一端采用单 边受拉的 加载形式。 2 新型建筑材料 2 0 1 4 3 以断裂能G 及延性系数D ( D = G S ) 为韧性指标， 利用上述 数值模型模拟计算了界面过渡区厚度对混凝土韧性指标的影 响， 结果见图3 。 O O 8 0 0 7 O O6 0 0 5 o4 0 0 3 O O 2 O 0l 图 3 I T Z厚度对混凝土韧性指标 的影晌 由图3 可以看出， 混凝土韧性随着界面过渡区厚度的逐渐 增长呈现先增大后减小的趋势。 当界面过渡区厚度小于6 0 m 时， 混凝土表现出明显的脆性； 厚度为8 0 1 5 0 m时， 混凝土 韧性处 于较优的范围： 当厚度超过2 0 0 m后， 韧性又明显下 降。 这一模拟结果与普通高强混凝土界面过渡区厚度小、 脆性 大， 低强混凝土界 面过渡区 宽但脆性稍小的实际 情况相符。 2 界面调控技术 2 1 调控方法 在胶凝材料水化过程中， 各组分的溶解度以及离子的迁移 O 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 朱晓斌， 等： 混凝土集料一 浆体界面过渡区对韧性的影响及调控技术 2 0 1 5 1 0 5 0 5 、 宣塞 八 集料 C a S i = 0 2 4 一 浆体 28 I n C a S i = 3 2 l j 1 6 l 4 l 2 一 1 0 8 8 6 4 2 O 20 1 5 1 O U 5 O 宣筮 一 集料 I 8 5 帅。 I 一 浆 体 g a S J = 0 3 R C a S i = 3 I - 酾 0 2 0 4 O 6 0 8 0 O 1 0 2 0 3 0 4 0 5 0 6 O 7 O 8 O 9 O 0 2 O 4 O 6 O 8 0 1 0 0 1 2 0 1 4 0 1 6 0 距离 u m 距离 la m 距离 la m ( a ) 基准 ( b ) L S ( c ) P C A 图7 界面过渡区厚度 别增加了l 8 m和5 7 m ， 且界面过渡区厚度与用来预处理粗 集料的减水剂的减水率有关， 减水率越大厚度也越大。由此可 见， 界面区域减水调控混凝土界面过渡区厚度是可行的。 2 _ 3 韧性 6 00 0 5 0 0 0 4 00 0 3 00 0 栏 2 0 0 0 l 0 0 0 0 为了检验数值模拟结果的可靠性，以界面区域减水调控 混凝土界面过渡区厚度，按照三点弯曲法测试了混凝土的荷 载一 位移曲线， 结果见图8 ， 试验时加载速度为0 0 2 m m m i n ， a o D = 0 3 。以断裂能G 作为评价混凝土韧性的指标。 图8 荷载一 位移曲线 图8 表明， 普通混凝土的平均断裂能为1 4 3 6 J m z ， 采用木 质素磺酸钠溶液及聚羧酸溶液预处理粗集料制备的混凝土平 均断裂能分别为 1 6 9 6 J m 和 1 8 1 4 J i m ， 分别提高了1 8 和 2 6 。 混凝土在界 面过渡区 厚度增加的同时 韧性也随之提高， 这与计算机模拟结果趋势一致。 3 讨论 3 1 界面相厚度 的作用 数值计算结果表明， 当混凝土界面过渡区厚度小于6 0 L L m 时， 混凝土的脆性特征十分明显， 而当界面过渡区厚度超过8 0 m时， 则混凝土的韧性有明显改善。 同时， 试验结果也表明， 界面过渡区厚度的增加有利于提高混凝土的断裂能。为了探 讨界面过渡区厚度如 何影响 混凝土韧性并且体 现出明 显的差 异性，分别从界面过渡区厚度为2 0 m和1 0 o m的模型混 凝土中提取了界面过渡区单元在受拉方向上的平均应力一 时 间响应， 见图9 。 由图9 可知， 界面过渡区单元在受拉方向上平均应力一 时 间响应大致可分为3 个阶段， 第1 阶段为从受拉开始至0 0 8 S ， 该阶段内界面过渡区相处于受力增长阶段， 界面过渡区厚 度的差异在此并无明显影响， 2 条曲线基本重合； 第2 阶段为 4 新型建筑材料 2 0 1 4 3 7 00 0 6 0 0 0 5 0 0 0 4 0 0 0 3 0 0 0 2 00 0 1 0 0 0 O 图 9 1T Z应 力一 时 间响应 0 0 8 0 1 4 S ， 该阶段内界面过渡区处于屈服阶段， 受力超过峰 值荷载后逐渐下降， 此时， 界面过渡区厚度的影响略微有所显 现， 厚度为2 0 m的界面过渡区相峰值荷载略小于厚度为1 0 0 m的 界面 过渡区， 且前 者在第2 阶 段内 整体都略小 于后者； 第3 阶段为0 1 4 s 至结束的失稳破坏阶段， 在此区间内界面过 渡区快速失稳破坏失效， 但 l 0 0 仙 m的界面过渡区在快 速失稳破坏前仍有一段屈服时间( 0 1 4 0 1 6 s ) ， 然后才进入 快速失稳破坏。由此表明， 混凝土界面过渡区厚度增加后， 在 有利于延迟界面 相在快速失稳破坏前的屈 服时间， 从而提高 混凝土的断裂能。 3 2 存在的问题 学兔兔 w w w .x u e t u t u .c o m 朱晓斌， 等： 混凝土集料一 浆体界面过渡区对韧性的影响及调控技术 以界面区域减水调控混凝土界面过渡区厚度实现韧性 提升的试验结果与计算机模拟结果大致趋势是一致的， 但研 究中 还存在一些问 题， 主 要体现在以 下4 个方面： ( 1 ) 采用具有骨料随机分布特征的2 D 混凝土模型计算了 混凝土的力学性能， 得到的模拟结果与真实混凝土总体趋势 是相符的， 但其问也存在一定的差别， 这主要是由混凝土模 型过于简单造成的： 真实混凝土砂浆并非匀质材料， 骨料也 并非规则的球形。 ( 2 ) 模拟计算中采用的力学参数为拉伸断裂韧性， 而实 际试验采用了弯曲断裂韧性， 两者虽然没有可比性， 但作为 同一材料的相似力学参数，两者间存在一定的正相关性， 随 界面宽度的变化趋势总体应是一致的。 ( 3 ) 界面区域减水技术调控的混凝土韧性提升幅度与计算 机模拟结果的提升水平还存在一定的差距， 这与真实混凝土 界面的复杂环境有关， 集料表面的微小裂隙实际分布并不均 匀， 这造成了集料表面界面过渡区的厚度仅在有裂隙的小部 分区域内增厚， 而计算机模拟中假定集料表面的界面过渡区 处于同一厚度。此外， 通过界面区域减水必然影响界面过渡 区本身的性能， 这与模拟条件存在一定的差别。 ( 4 ) 提高混凝土界面过渡区厚度对韧性有一定的提升效 果， 但从混凝土耐久性角度出发， 界面过渡区厚度的增加无 疑将降低混凝土的抗介质渗透性能， 对耐久性不利。 4 结语 采用具有骨料随机分布特征的2 D混凝土模型模拟了混 凝土界面过渡区厚度对韧性的影响规律， 提出了界面区域减 水技术， 实现了混凝土界面过渡区厚度的调控。 ( 1 ) 混凝土界面过渡区厚度是影响混凝土韧性的重要参 数； ( 2 ) 随着界面过渡区厚度逐渐增加， 混凝土韧性呈先增 大后减小的趋势， 当界面过渡区厚度小于6 0 m时， 混凝土 呈现出较强的脆性， 厚度为 8 0 1 5 0 m时， 混凝土韧性处于 较优的范围， 当厚度超过2 0 0 m后， 韧性又明显下降； ( 3 ) 采用减水剂预处理粗集料的方法可以有效调控混凝土 界面过渡区厚度， 从而达到调控韧性的目的。 参考文献： 【 1 】 C HE N H u i s u ， S U N We i ， S t r o e v e n P i e t R e v i e w o n t h e s t u d y o f e f f e c t o f I TZ o n t h e ma c r o p rop e r t i e s o f Ce me n t i t i o u s c o mp o s i t e s J J o u r n a l o f B u i l d i n g Ma t e ri a l s ， 2 0 0 5 ， 8( 1 ) ： 5 1 6 2 2 1 MI N DE S S S B o n d i n g i n c e me n t i t i o u s c o mp o s i t e s ： h o w i m p o rt a n t i s i t ? C MI N DE S S S ， S HA H S P B o n d i n g i n C e me n t i t i o u s Co mp o s i t e s P i t t s b u r g h： Ma t e r i als Re s e a r c h S o c i e t y ， 1 9 8 8 ， 1 1 4： 3 1 0 【 3 V i c t o r C L i ， Mo h a me d Ma a l e j T o u g h e n i n g i n c e me n t b a s e d c o m p o s i t e s P a r t h C e me n t ， Mo r t a r ， a n d C o n c r e t e m C e me n t C o n c r e t e Co mp o s i t e s ,1 9 9 6 ， 1 8 ： 22 3 -2 3 7 4 1 R o s s e l l o C ， E l i c e s MF r a c t u r e o f mo d e l c o n c r e t e ： 1 T y p e s o f f r a c - t u r e an d c r a c k p a t Ce me n t a n d Co n c r e t e Re s e a r c h， 2 0 0 4， 3 4： 1 4 4l 一1 4 5 0 5 】 R o s s e l l o C ， E l i c e s M， G u i n e a G V F r a c t u r e o f m o d e l c o n c r e t e ： 2 F r a c t u r e e n e r g y a n d c h ara c t e ri s t i c l e n g t h J C e me n t a n d C o n c r e t e Re s e a r c h， 2 0 0 6， 3 6 1 1 3 4 51 3 5 3 6 6 A s h r a f R a g a b Mo h a m e d ， Wi l l Ha n s e n Mi c rom e c h a n i c a l m o d e l i n g o f c r a c k - a g g r e g a t e i n t e r a c t i o n i n c o n c r e t e ma t e r i als 川 C e m e n t an d C o n c r e t e C o m p o s i t e s ， 1 9 9 9 ， 2 1 ( 5 - 6 ) ： 3 4 9 - 3 5 9 【 7 】 应宗权 ， 杜成斌 ， 刘冰 混凝土梁弯拉 断裂过程 的细观分 析【 J 东 南大学学报 ： 自然科学版， 2 0 0 7 ， 3 7( 2 ) ： 2 1 3 2 1 6 【 8 应宗权 ， 杜成斌 考虑 界面影响 的混凝 土弹性模量 的数值预 测l j l _ 工程力学 ， 2 0 o 8 ， 2 5 ( 8 ) ： 9 2 9 6 9 1 孙立国 三级配 ( 全级配) 混凝土骨料形状数 值模拟 及其应用【 D 】 南京 ： 河海大学 ， 2 0 0 5 1 O 】 De B o mt RF r a c t u r e i n q u a s i b ri t t l e ma t e ri als ： a r e v i e w o f c o n t i n u u n d a ma g e - b a s e d a p p r o a c h l J 】 E n g i n e e ri n g F r a c t u r e Me - c h a n i c ， 2 0 0 2 ， 6 9 ( 2 ) ： 9 5 1 1 2 1 1 H u i s u C ， P i e t S W S I n t e rf a c i a l t r ans i t i o n z o n e b e t we e n a g g r e - g a t e a n d c e me n t p a s t e i n c e me n t i t i o u s c o mp o s i t e s( I I )： me c h a - n i s m o f f o r ma t i o n a n d d e g r a d a t i o n o f i n t e r f a c i a l t r a n s i t i o n Z o n e mi c ros t r u c t u r e ， a n d i t s i n fl u e n c e f a c t o r s J J C h i n C e r a m S o c ， 2 00 4， 3 2( 1 ) ： 7 0 7 9 【 1 2 】 MA S O J C T h e b o n d b e t w e e n a g gre g a t e s a n d h y d r a t e d c e m e n t p a s t e s C # P roc e c d i n g s o f 7 t h I n t e rna t i o n a l C o n gre s s o n t h e C h e mi s t r y o f C e me n t P a r i s ： S e p t i m a ， 1 9 8 0 ， 3 ： W 一 1 3 一 一 1 1 5 【 1 3 】 Z I MB E L MA N N R C o n t ri b u t i o n o f c e me n t a g g r e g a t e b o n d J 1 C e me n t an d C o n c r e t e Re s e a r c h， 1 9 8 5， 1 5( 5 ) ： 8 01 8 0 8 【 1 4 】 S C R I V E N E R K L C h ara c t e r i s a t i o n o f t h e I T Z a n d i t s q u a n t i fi c a t i o n b y t e s t me t h 0 d s C 】 ， A L E x AN D E R M G， A R L I G U I E G， BALL I VY G， e t En g i n e e r i n g an d t r a n s p o rt p r o p e r t i e s o f t h e i n t e r f a c i a l t r an s i t i o n z o n e i n c e me n t i t i o u s c o mp o s i t e s RI LEM Re p o rt 2 0， Ca c h a n： RI L EM Pu b l i c a t i o n S ARL， 1 9 9 9： 3 -1 5 【 1 5 】 K j e l l s e n K O ， Wal l e v i k 0 H， F j a l l b e r g L M i c r o s t mc t u r e a n d m i - c roc h e mi s t r y o f t he p a s t e- a g gre g a t e i n t e r f a c i al t r ans i t i o n z o n e 0 f h i g h p e r f o rm anc e c o n c r e t e J 】 A d v C e mR e s ， 1 9 9 8 ， 1 0( 1 ) ： 3 3 4 O ( 下转第 1 9页) N E W B UI L DI NG MAT E R I A L S 5 学兔兔 w w w .x u e t u t u .c o m 倪彤元， 等： 多孔性混凝土铺装层吸声性能研究 3 2 厚度与吸声系数的关系 多孔混凝土铺装层的厚度不同，对不同频率声波的吸声 系数影响不同。本研究以目标孔隙率为2 2 制备不同厚度 ( 4 0 m m 、 5 0 m m 、 6 0 m m ) 的多孔水泥混凝土铺装层试件， 选择 实测孔隙率最接近目标值的1 个试件作为吸声系数测试试 件。多孔混凝土铺装层厚度与吸声系数关系见图5 。 垛 忸、 2 UU 40 0 50 0 8 00 l 00 0 l 20 0 l 4 00 1 3 倍频程频 谱频： f f H z 图5 多子 L 混凝土铺装层厚度与吸声系数关系 从图5 可以看出， 在孔隙率相同的情况下， 随着多孔混凝 土铺装层厚度的增大，吸声系数峰值对应频率向中低频段移 动趋势， 中低频段的吸声系数有增大的趋势， 而在高频段的吸 声系数则有减小的趋势。 在相同孔隙率条件下， 吸声系数变化 不明显， 建议铺装层厚度以 满足强度要求为前提。 4 结论 、 不同孔隙率试件的低频段声波吸收能力相差不大。 随着 孔隙率的增大， 吸声系数也增大。 在孔隙率相同的情况下， 随 着多孔混凝土铺装层厚度的增加， 中低频段的吸声系数有增 大的趋势， 而在高频段的吸声系数则有减小的趋势。 多孔混凝 土铺装层的配比设计应综合考虑渗透性、 强度、 吸声性能等因 素， 从吸声性能考虑， 本研究推荐多孔混凝土铺装层的孔隙率 为 1 7 2 2 。 参考文献： 1 陈清 杭州主城 区机动车保 有量 即将突破 1 0 0万辆月增 1 7 Y N 【 4 5 】 杭州 ： 都市快报 ， 2 0 1 3 0 3 2 1 陈旭， 曹卫东， 吕伟民 简述国内外低噪声沥青路面研究状况 J 1 _ 石油沥青， 2 0 0 5 ( 1 ) ： 5 0 5 4 荆禄波 低 噪音多孔水泥 混凝土路 面研究 D 北京 ： 北京交通 大 学， 2 0 0 9 刘莲馥 道路噪声测量与评价研究【 D 】 西安： 长安大学， 2 0 0 9 李艳 道路交通 噪声污染 防治措施及 评价研 究 D 成都 ： 西 南交 通大学， 2 0 0 7 雷丽恒， 刘荣桂 透水性道路用 生态混凝 土性能的试验研究 J 混 凝土， 2 0 0 9( 9 ) ： 9 9 1 0 1 丁庆军， 沈凡 刘新权， 等 透水型沥青路面材料的降噪性能 J 长 安大学学报 ： 自然科学版， 2 0 1 0( 2 ) ： 2 4 2 8 马保国， 魏定邦 ， 李相 国， 等 隧道低 噪音 沥青 路面降噪性能研究 【 J J 武汉理工大学学报 ， 2 0 1 0 ( 7 ) ： 6 9 7 1 赵蓉龙 ， 殷东峰 多孔水泥混凝土降噪性能试验研究【 J 1 公路 交通 科技： 应用技术版 ， 2 0 0 9( 1 1 ) ： 6 2 6 5 朱春银 ， 高建明 ， 张金花 多孔混凝土的吸声性能研究 J l _江 苏建 材 ， 2 0 0 9( 4 ) ： 2 3 2 6 何冬林 ， 郭 占成 ， 廖 洪强， 等 多孔 吸声材 料的研究进 展及发展 趋势 J 】 材料导报 ， 2 0 1 2 ( S 1 ) ： 3 0 3 3 0 6 ， 3 3 3 刘鹏辉， 杨宜谦 ， 姚京 川 多孔吸声材料 的吸声特 性研 究【 J 噪声 与振动控制， 2 0 1 1 ( 2 ) ： 1 2 3 1 2 6 A ( 上接第 5页) 【 1 6 王嘉 水泥石 一 石灰 石集料界面过渡 层结构和性 能的研究 J 硅 酸 盐学报 ， 1 9 8 7 ， 1 5 ( 2 ) ： 1 1 4 1 2 1 【 1 7 】 S C R I VE N E R K L ， B E N T U R A， P RA T T P L Q u a n t i t a t i v e c h a r a c t e r i z a t i o n o f t h e t r a n s i t i o n z o n e i n h i g h s t r e n g t h c o n c r e t e s J Ad v C e mR e s ， 1 9 8 8 ， 1 ( 4 ) ： 2 3 0 - 2 3 7 【 1 8 L A RB I J AT h e c e me n t p a s t e - a g g r e g a t e i n t e r f a c i a l z o n e i n c o n c r e t e D D e l f t ： D e l f t U n i v e r s i t y P r e s s ， 1 9 9 1 ： 1 2 7 1 9 】 B E N T Z D P ， S T U T Z MAN P E， G AR B O C Z I E J E x p e mm e n t a l a n d s i mu l a t i o n s t u d i e s of t h e i n t e r f a c i a l z o n e i n e o n c r e t e J 1 Ce me n t a n d C o n c r e t e Re s e a r c h， 1 9 9 2， 2 2( 5 )： 8 91 9 0 2 【 2 0 】 S C R I V E N E R K L T h e mi c ms t mc t u r e o f c o n c r e t e C S K AL N Y J P Ma t e fi a l s S c i e n c e o f Co n c r e t e We s t e 卜v i l l e ， Oh i 0 ： Th e Ame r - c l a n Ce r a mi c S o c i e t y， 1 9 8 9 ：1 2 7 1 61 2 1 】 S C R I V E N E R K L ， G A R T N E R E MMi c r o s t r u c t u r a l g r a d i e n t s i n c e me n t p a s t e aro u n d a g g r e g a t e p a r t i c I e s c ， MI ND E S S S ， S H A H S P Bo n d i n g i n Ce me n t i t i o us C o mp o s i t e P i t t s b u r g h： Ma t e r i a l s Re s e a r c h S o c i e t y ， 1 9 88 ， 1 1 4： 7 7 8 5 【 2 2 】 B E N T Z D P， G A R B OC Z I E J C o mp u t e r mo d e l l i n g of i n t e r f a e i a l t r a n s i t i o n z o n e mi c r o s t r u c t u r e a n d p r o p e r t i e s C A L E XA N D E R M G， ARLI GUI E G， BALL I VY G， e t a 1 En g i ne e r i n g a n d Tr a n s p o r t P r o p e i e s o f t h e I n t e r f a e i a l T r a n s i t i o n Z o n e i n C e me n t i t i o u s Co mp o s i t e s RI L EM Re p o 2 0 ， ENS - Ca c h a n： RI LE M P u b - l i c a t i o n S ARL， 1 9 9 9 ： 3 49 3 8 5 【 2 3 连丽 混凝土显微结构的研莉D 武汉： 武汉理工大学， 2 0 0 6 A NE W BUI L DI NG M ATE RI AL S l 9 学兔兔 w w w .x u e t u t u .c o m
