2020全国物理中考题分类汇编——《欧姆定律》

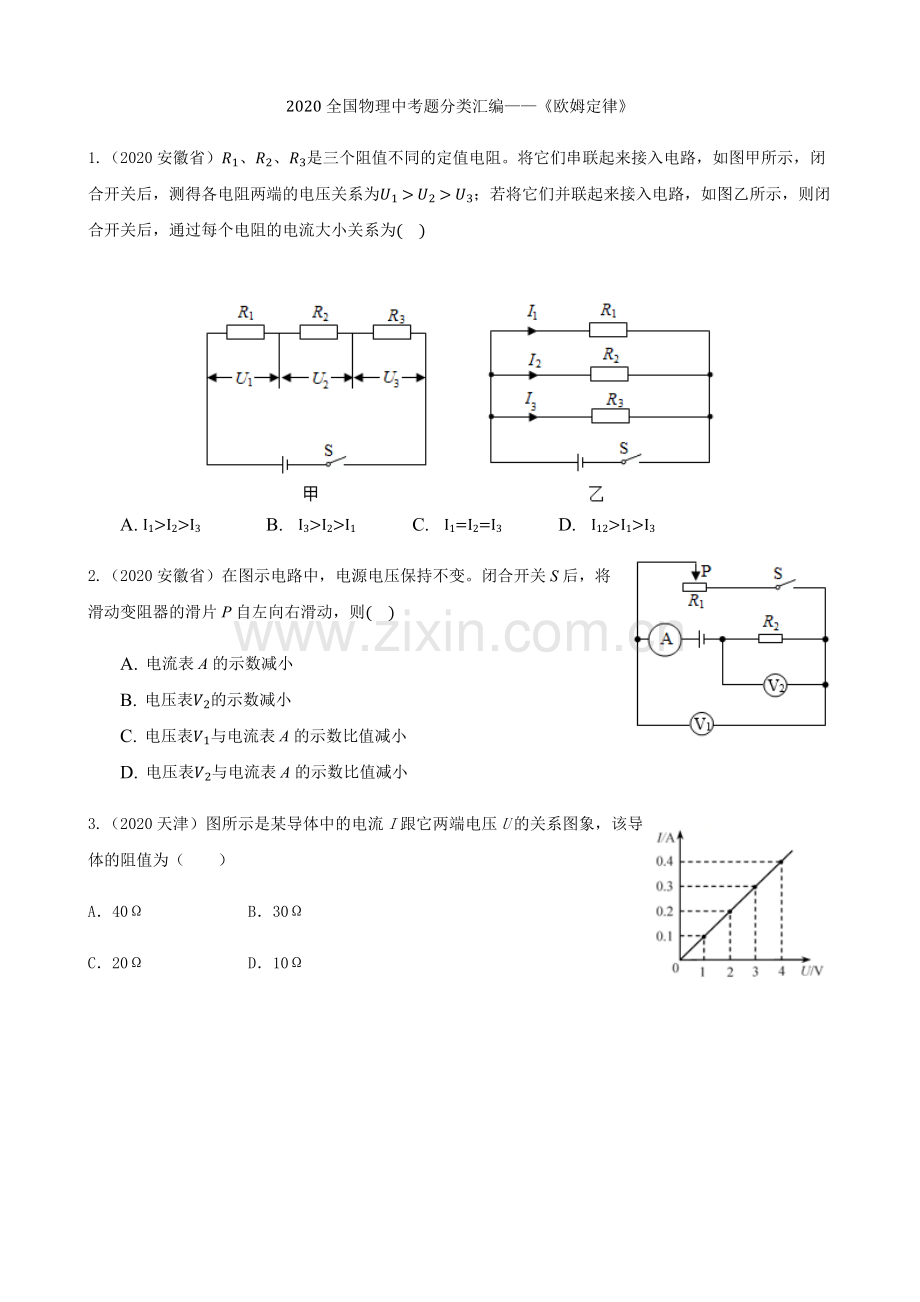

1.（2020安徽省）R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为(    )

A. I1>I2>I3 B. I3>I2>I1 C. I1=I2=I3 D. I12>I1>I3
2.（2020安徽省）在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则(    )
A. 电流表A的示数减小
B. 电压表V2的示数减小
C. 电压表V1与电流表A的示数比值减小
D. 电压表V2与电流表A的示数比值减小
3.（2020天津）图所示是某导体中的电流I跟它两端电压U的关系图象，该导体的阻值为（　　）
A．40Ω B．30Ω
C．20Ω D．10Ω

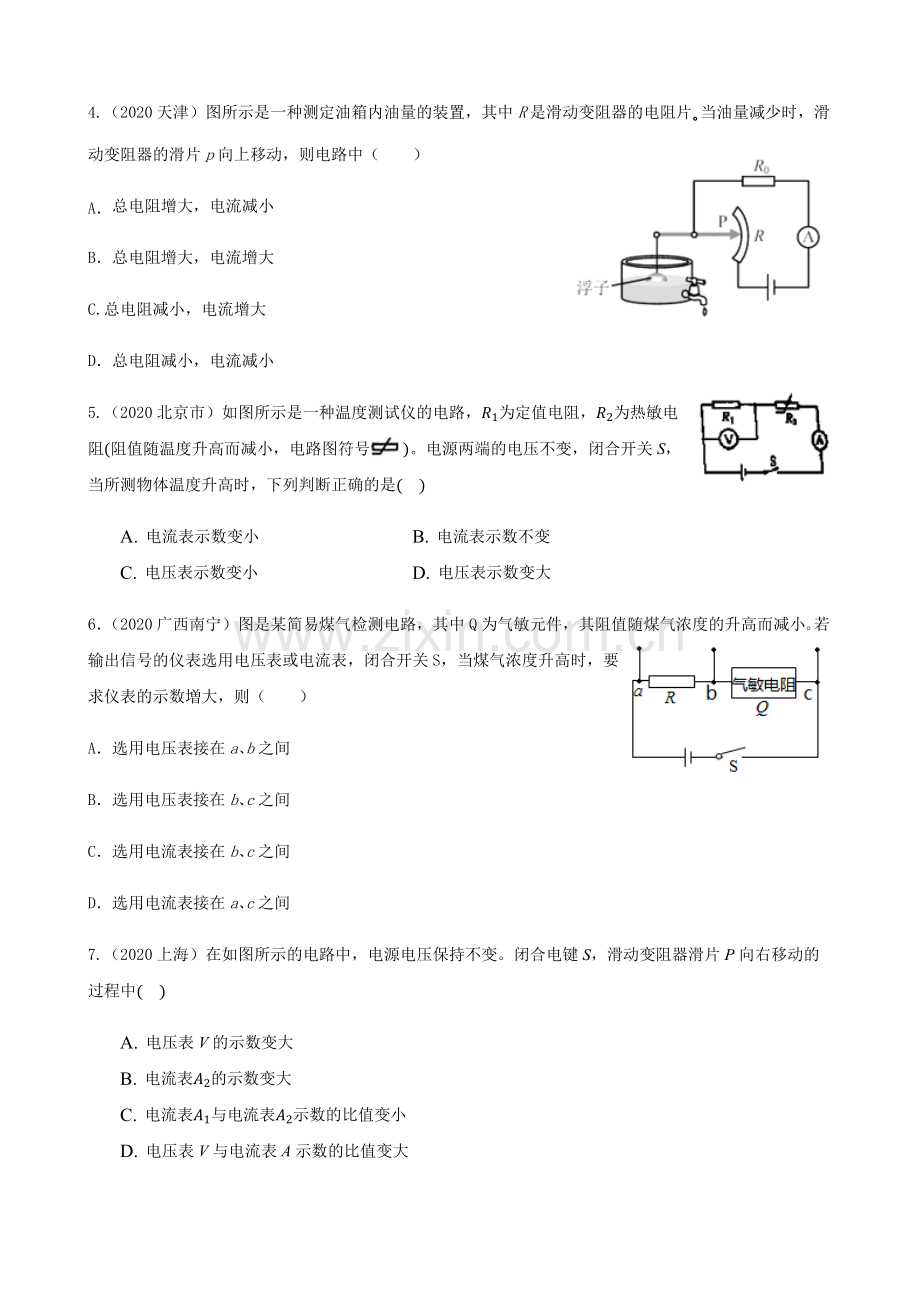

4.（2020天津）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（　　）
A． 总电阻增大，电流减小
B．总电阻增大，电流增大
C.总电阻减小，电流增大
D．总电阻减小，电流减小
5.（2020北京市）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻(阻值随温度升高而减小，电路图符号)。电源两端的电压不变，闭合开关S，当所测物体温度升高时，下列判断正确的是(    )
A. 电流表示数变小 B. 电流表示数不变
C. 电压表示数变小 D. 电压表示数变大
6．（2020广西南宁）图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小｡若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数増大，则（　　）
A．选用电压表接在a､b之间
B．选用电压表接在b､c之间
C．选用电流表接在b､c之间
D．选用电流表接在a､c之间
7.（2020上海）在如图所示的电路中，电源电压保持不变。闭合电键S，滑动变阻器滑片P向右移动的过程中(    )
A. 电压表V的示数变大
B. 电流表A2的示数变大
C. 电流表A1与电流表A2示数的比值变小
D. 电压表V与电流表A示数的比值变大
8.（2020四川自贡）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I下列分析正确的是(    )
A. ΔUΔI变大 B.  ΔUΔI变小
C.  ΔUΔI不变 D.  ΔUΔI先变小后变大
9.（2020吉林）如图所示。电源电压不变。闭合开关后，将滑动变阻器的滑片向右移动时，电路中(    )
A. 电流表的示数变大 B. 电压表的示数不变
C. 电路的总电阻变小 D. 小灯泡的亮度变暗
10.（2020福建省）如图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变。当有人经过通道遮蔽光线时(    )
A. 通过R1的电流变大 B. R1两端的电压变小
C.R2两端的电压变大 D. R2两端的电压变小
11.（2020青海）如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω.闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是(    )
A. I1:I2=2:3 U1:U2=1:1 B. I1:I2=3:2 U1:U2=1:1
C. I1:I2=1:1 U1:U2=2:3 D. I1:I2=1:1 U1:U2=3:2
12.（2020湖北武汉）如图所示，电源电压15V保持不变，滑动变阻器的滑片P在最右端。闭合开关S1，断开开关S2.滑片P移至中点附近时，电流表的示数是0.5A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2A，则电阻R3的阻值是(    )
A. 20Ω B. 30Ω C. 45Ω D. 50Ω
13.（2020江西）如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是(    )
A. A示数变小，V示数变大 B. A示数变小，V示数不变
C. A示数变大，V示数变小 D. A示数变大，V示数不变
14.（2020广西贵港）如图所示，保持电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是(    )
A. 在甲图中，电压表V示数不变，电流表A1、A2示数均变大
B. 在甲图中，电流表A1示数变小，电压表V、电流表A2示数均不变
C. 在乙图中，电压表V1示数不变，电流表A、电压表V2示数均变小
D. 在乙图中，电压表V2示数变大，电流表A示数变小，电压表V1示数不变
15.（2020黑龙江省齐齐哈尔）在如图所示的电路中，电源两端电压保持不变。当闭合开关S，滑动变阻器R的滑片P向右移动时，下列说法中正确的是(    )
A. 电流表示数变大 B. 电压表示数不变
C. 小灯泡亮度变暗 D. 电路总电阻变小
16.（2020吉林长春）某科技小组为快递公司设的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)，闭合开关。激光被遮挡瞬间，下列说法正确的是(    )
A. 电阻R2的阻值变小 B. 通过R2的电流变大
C. 计数器两端的电压变大 D. R1与R2的电流之比变小
17.（2020黑龙江省齐齐哈尔）（多选）如图所示，电源电压为4.5V保持不变，电压表量程选择“0~3V”，电流表量程选择“0~0.6A”，滑动变阻器R规格为“20Ω 1A”，小灯泡L上标有“2.5V 1.25W”字样(忽略灯丝电阻的变化)。闭合开关S，若两电表示数均不超过量程，灯泡两端的电压不超过额定电压，下列说法中正确的是(    )
A. 小灯泡灯丝电阻为5Ω
B. 电路中的最大电流为0.5A
C. 滑动变阻器阻值变化范围为4~20Ω
D. 电路的最大功率为2.25W
18.（2020福建省）如图所示电路，电源电压为3V，R1、R2、R3阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。
19.（2020辽宁沈阳）在探究“电流与电阻的关系”实验中，电路如图甲所示，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流随电阻R变化的图象。由图象可以得到电压表示数始终保持______V不变；若将图象中A、B两点所对应的电阻RA、RB串联使用，则通过它们的电流之比IA：IB=______。

20.（2020河南）如图所示的电路中，电阻R0为6Ω，电源电压不变。把“6V 3W“的小灯泡接在AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______V，电流表的示数为______A.如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为______V
21.（2020黑龙江省哈尔滨）小聪用如图所示的电路探究“电流跟电阻的关系”。将电阻R1接入电路后，闭合开关，调节滑动变阻器的滑片、电压表的示数为U；用电阻R2；R2>R1替换电阻R1后，实验中，应调节滑片，使电压表的示数为______，则前后两次电流表示数之比为______。
22.（2020黑龙江省齐齐哈尔）如图所示的电路中，电源电压恒定不变，已知R1=3R2当S1闭合，S2断开时，电压表示数为3V，电流表示数为0.4A，电阻R1为______Ω；当S1断开，S2闭合时，电流表示数为______A。
23.（2020江西）如图所示，滑动变阻器R2的最大阻值与定值电阻R1相等。闭合开关S，当滑片P在a端时，电压表示数为2V，则电源电压为______V，此时电流表示数为I1，当滑片P在b端时，电流表示数为I2，则I1:I2=______。
24.（2020青海）如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______(均填“变大”或“变小”)。
25.（2020上海）某导体两端的电压为3伏时，通过它的电流为0.3安，则10秒钟通过该导体横截面的电荷量为______库，导体的电阻为______欧。若导体两端的电压改为6伏时，导体的电阻将______(选填“变大”“变小”或“不变”)。
26.（2020四川成都）如图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度______；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为______V.

27.（2020四川成都）实验小组利用如图所示的电路探究“电流与电阻的关系”。实验过程中，电阻箱阻值由5Ω调为9Ω，电压表示数会______，要继续探究，应该将滑片P向______移。

28.（2020甘肃省天水市）如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将______，电压表V的示数与电流表A2的示数之比将______。(均填“变大”“变小”或“不变”)
29.（2020湖南长沙）为了探究电流与电压的关系，小英连接了如图甲的电路。

导线两端
触接点
电压表指针偏转情况
电流表指针偏转情况
a、c
不偏转
偏转
b、c
不偏转
不偏转
a、b
偏转
偏转
(1)请你用笔画线代替导线将电路连接完整，要求滑片向右移动时，能使电流表的示数变小；
(2)小英连好电路后，经检查电路连接无误。闭合开关，发现电压表和电流表示数均为零，移动滑片，电表的指针也都不偏转，她尝试用一根导线的两端分别触接电路中各点时，电压表和电流表指针偏转情况的部分记录如表所示，请你指出电路的故障：______。
(3)排除故障后，小英继续进行实验，将数据记录在表中。
请你分析数据，在图乙中画出电阻R的I-U图象。
数据序号
1
2
3
4
5
电压U/V
0.6
1.0
1.8
2.0
2.4
电流I/A
0.06
0.10
0.14
0.20
0.24
30.（2020重庆A卷）图甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用5Ω、10Ω、15Ω的定值电阻进行探究。

(1)请用笔画线代替缺少的2根导线，将图甲的电路连接完整(要求：导线不能交叉，滑片P向B端移动时，电路中的电流变大)。
(2)正确连接电路，闭合开关，移动滑片P，发现电流表无示数，电压表有示数。可能的故障是定值电阻R______(选填“断路”或“短路”)；排除故障，缓慢移动滑片P到某位置时。电压表的示数如图乙所示，为______V。
(3)将不同小组的数据汇总后，得到表的数据，分所可得：在电阻一定的情况下，通过导体的电流和导体两端的电阻成______比。
R1
5Ω
R2
10Ω
R3
15Ω
U/V
0.8
1.0
1.5
2.0
U/V
1.2
1.8
2.2
2.6
U/V
1.5
1.8
2.1
2.4
I/A
0.16
0.20
0.30
0.40
I/A
0.12
0.18
0.22
0.26
I/A
0.10
0.12
0.14
0.16
(4)在进一步探究“电流与电阻的关系”实验中：
①若保持定值电阻两端的电压为1.5V不变，在上表的数据中有______组可用于分析；
②为得到更多的实验数据，老师给每个小组再提供一个30Ω的定值电R0.某小组在实验中，无论怎样移动滑片P都不能将R0两端电压调为1.5V，其原因是滑动变阻器的最大阻值太______(选填“大”或“小”)。该小组所使用的滑动变阻器的规格可能______(选填下列选项前的字母)。
A.10Ω 3A
B.20Ω 2A
C.50Ω 1A
31.（2020重庆B卷）小倩同学在探究“电流与电压关系”的实验中，选用器材有：学生电源(电压恒为4.5V、电流表、电压表、定值电阻R、开关S、导线若干和标有“50Ω 0.5A”字样滑动变阻器R'。
(1)用笔画线代替导线，将图甲中的电路连接完整。(要求：滑片P向D端移动时，电路中的电流变大，且导线不能交叉。)
(2)连接电路时，开关必须______(选填“断开”或“闭合”)。在电路连接完整后，闭合开关S前应将滑动变阻器的滑片P移到______(选填“A”或“B”)端。
(3)闭合开关S后，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是定值电阻R发生了______(选填“断路”或“短路”)。
(4)排除故障后闭合开关S，移动滑片P，当电流表的示数为0.28A时，电压表指针位置如图乙所示，则定值电阻R的阻值为______Ω.多次改变滑动变阻器滑片P的位置，记录的实验数据如表：
实验次数
1
2
3
4
电压U/V
1.0
1.4
2.0
2.4
电流I/A
0.10
0.14
0.20
0.24
根据实验数据分析，可初步得出结论：在电阻一定的情况下，通过导体的电流与这段导体两端的电压成______比。
(5)在实验过程中，滑动变阻器R'接入电路的阻值不得小于______Ω。

32.（2020湖北武汉）在探究电阻一定时电流与电压关系的实验中，小强和小红设计的电路如图甲所示，电源电压3V保持不变。
(1)闭合开关前，滑动变阻器的滑片P应该置于______(填“a”或“b”)端。
(2)小强同学按图甲正确连接电路，闭合开关S，调节滑片P，得到的实验数据如表：
实验序号
1
2
3
4
5
电压U/V
0.6
0.9
1.2
1.5
1.8
电流I/A
0.15
0.32
0.30
0.38
0.45
分析数据可知，应该将实验序号______组的数据删除，进而得出结论：电阻一定时，______。为了能够顺利完成上述实验，所用滑动变阻器的最大阻值不小于______Ω。
(3)小红同学连接的电路如图乙所示，小强同学发现接错了根导线。请在这根导线上打“×”，并补画出正确的那根导线。
33.（2020黑龙江省齐齐哈尔）在“探究电流与电阻的关系”实验中，老师提供了两节新干电池、电流表、电压表、开关、两个滑动变阻器(规格为“10Ω 1A”和“20Ω 0.5A”)，阻值为10Ω、20Ω、25Ω的定值电阻各一个，一个标记模糊、阻值未知的定值电阻，以及导线若干。
(1)请根据图甲，用笔画线代替导线将实物图(图乙)连接完整。(要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大)
(2)将滑动变阻器阻值调到最大，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因可能是定值电阻______(选填“断路”或“短路”)。
(3)排除故障后，更换不同电阻进行实验，测得数据填入下面表格，第一次实验时，电流表的示数如图丙所示，为______A.当取下10Ω的定值电阻，换接上20Ω的定值电阻时，为控制定值电阻两端电压为______
V不变，应将滑动变阻器的滑片向______(选填“左”或“右”)移动。
实验序号
1
2
3
电阻R/Ω
10
20
25
电流I/A

0.10
0.08
(4)由表中数据可知，导体两端的电压一定时，通过导体的电流与导体的电阻成______(选填“正比”或“反比”)。
(5)根据表格数据判断，实验中选用的滑动变阻器可能是______(选填“A”或“B”)，
A.“10Ω 1A”
B.“20Ω 0.5A”
(6)小亭同学在完成实验后，想知道标记模糊的定值电阻的阻值RX(老师告知其阻值大于25Ω)。此时电压表被另一组的同学借走，小亭经过思考，为减小测量误差，需要增大电源电压，于是找来一个能够使用的旧蓄电池组(其电压小于10V)，巧妙的应用电流表和实验中选用的变阻器，以及其它现有的实验器材，设计了如图丁所示的电路，并计算出了该电阻的阻值。具体操作如下：
①按电路图连接电路，电流表选择合适的量程，将滑动变阻器滑片P调至A端，闭合开关S，读出电流
表的示数为0.18A。
②将滑动变阻器滑片P调至B端，读出电流表的示数为0.30A。
③则Rx=______Ω。
34.（2020山东青岛）探究电流与电阻的关系。
小明连接的实验电路如图甲所示。
实验次数
1
2
电阻R/Ω
5
10
电流I/A
0.40
0.20
(1)闭合开关前，应将滑动变阻器的滑片置于最______端。
(2)闭合开关后，发现电流表示数为零，电压表的示数如图乙所示，为______V；改变滑动变阻器滑片的位置，两电表指针的位置不变。电路中有一处故障，可能是______(选填序号)
①电流表短路②电压表短路③导线a断路④导线b断路
(3)排除电路故障后，小明先后用5Ω、10Ω的定值电阻进行实验。实验中，通过______控制定值电阻两端的电压不变，得到的实验数据如图丙。小明据此得出结论：电流与电阻成反比。
请指出实验存在的问题或需要改进的地方______(写出一条即可)。

35.（2020陕西）如图-1是小明测量未知电阻R1阻值的实物图。

(1)闭合开关前，滑动变阻器的滑片应滑到最______(选填“左”或“右”)端。
(2)某次实验中，移动滑片使电压表示数为2.0V，此时电流表的指针位置如图-2所示，则电流表的示数为______A，本次测得R1的阻值为______Ω。
(3)现有另一个未知电阻R2(阻值约为400Ω)，若仅将图-1中的R1替换为R2，其它器材和电路连接不变，则不能测出R2的值，其原因是实验中______表无法读数。
36.（2020湖北黄石）课外兴趣小组要测量一个未知电阻Rx的阻值，现有下列器材：电源、两个量程均为0~0.6A的相同电流表A1、A2、一个已知阻值的定值电阻R0=9Ω、开关、导线若干。兴趣小组同学们开动脑筋，积极思考，设计出了一个测量Rx的方法。

(1)同学们设计出的测量电路图如图甲，请根据电路图把未完成的实物图(图乙)连接线补充完整。
(2)连接好电路，闭合S之前，滑动变阻器的滑片P应滑到______(选填“a”“b”)端；
(3)调节滑动变阻器，使两个电流表有一个恰当的读数，如图丙，两表A1、A2的读数分别为I1=______A，I2=______A；

(4)根据两电流表读数可得出被测电阻Rx=______。
(5)调节滑动变阻器，使A1和A2表的读数都变大，为保证A2表不被烧坏，则A1表的读数不能超过______A
(6)有同学认为，改用图丁电路图也可以测出Rx的值，你认为是否可行？
37.（2020山西）实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V阻值约为10Ω，滑动变阻器规格为“20Ω 1A”。
(1)请你用笔画线代替导线，将图甲中的电路连接完整(导线不得交叉)。
(2)滑动变阻器在实验中除保护电路外，还有______作用。同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是______。
(3)经检查无误后，接通电路，向左移动滑动变阻器的滑片P，观察到______，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为______Ω.继续向左移动滑片，则可能出现的现象有______(写出一条即可)。
(4)实验结束后，小组同学根据实验数据，绘制了如图丙所示的图象，分析图象可得出结论：______。
38．（2020天津）为了比较方便地测量出未知电阻的阻值，物理兴趣小组的同学设计了一个“电阻测量盒”：将一个电源（电压不变）､一个阻值为的定值电阻､一个开关和一个电流表用导线连接起来装入一个盒内，并引出两根导线到盒外，如图所示｡未使用时，盒内开关断开，电流表无示数｡使用时，将盒外的两根导线分别与待测电阻的两端相连，读取开关闭合时电流表的示数､开关断开时电流表的示数，经计算得知的阻值｡

请你解答如下问题：
(1)在下图的虚线框内画出测量盒中符合上述设计要求的两种可能的电路图（______）；

(2)在你所设计的电路中任选一种，推导出待测电阻的数学表达式______｡（请注明所选择的电路，表达式用已知量和测量量表示）
39.（2020黑龙江省哈尔滨）小聪帮爷爷检修小电器。发现一个规格为“2.5V 0.3A”的小灯泡L1坏了，他在家中找到一个标有2.5V的小灯泡L2.想知道能否用L2替换L1.于是在现有条件下，用如图所示的电路进行研究。

(1)请将小聪设计的图甲所示电路连接好。(要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮)
(2)小聪用此电路进行实验，收集了五组数据，在图乙U-I坐标系上已描出了三个坐标点，请你将第2组和第3组数据描在坐标系上，并画出图象。则L2两端电压为2.5V时的电流为______A，此时的电阻为______Ω.(结果均保留一位小数)

1
2
3
4
5
电压U/V
0.7
1.0
1.4
2.0
3.0
电流I/A
0.16
0.20
0.24
0.28
0.31
(3)小聪能否用L2替换L1.并说明理由。______
(4)通过实验研究可知，小灯泡L2电阻的变化规律是______。
40．（2020广东省）做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。

(1)如图所示的实验电路中，正确的是______，应选用最大阻值为______Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针______（选填“向右”“反向”或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是______；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
①______V。
实验序号
1
2
3
4
②______
20
15
10
5
③______

41.（2020广西贵港）小亮设计了一个水位监测报警装置，其电路如图甲所示，电源电压3V不变，报警器(电阻不计)中通过的电流达到或超过10mA时会报警。监测头是一个放置于水底的压敏电阻，受力面积为2cm2，其阻值R随压力F的变化规律如图乙所示。监测头在压力超过28N时不能正常工作，该装置能监测的最大水深是______m.若要该装置在水深达到11m时开始报警，则电阻箱接入电路的阻值应为______Ω(g取10N/kg，ρ水=1.0×103kg/m3)

42.（2020贵州铜仁）如图，是两个电用R1、R2的I-U图象，则R1、R2的阻值之比为______；若R1两端的电压为3V，通电2min时，则R1所产生的热量为______J；若将R1、R2串联接在某电源上，通过R1、R2的电流为0.3A，则电源电压为______V。
43.（2020浙江宁波）在做“研究相同电压下不同导体中电流与电阻的关系”实验时，电源电压恒为3V，滑动变阻器规格为“20Ω 1.0A”，还有多个阻值不小于5Ω的定值电阻可供选择。
(1)实验电路如图所示，小科检查电路时发现有一个元件连接错误(其它元件连接正确)，该元件和错误分别是______。
(2)改正错误后，正确操作，测得实验数据如下表所示。
实验次数
第一次
第二次
第三次
定值电阻/Ω
5
10

电流表示数/A
0.40
0.20
0.10
表中“★“处所选用定值电阻的阻值是______Ω。
(3)小科用更多不同阻值的定值电阻重复上述实验，并将滑动变阻器的功率P变与其电阻值R变的关系绘制图象。该图象最接近于下列图象中的______。

44.（2020河南）某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为3V，滑动变阻器最大阻值为20Ω。
(1)他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图所示。
①请根据图1的电路图把图2的实物电路连接完整。

②连接完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容：______。
③检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压表的示数为2.6V，电流表的示数如图3所示。请在图4的坐标系中描绘出第6组数据对应的点，并根据描出的6个数据点画出定值电阻的I-U图象。

④分析I-U图象可得出结论：在电阻一定时，______。
⑤为了使结论具有普遍性，还应进行的操作是：______。
(2)接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三个定值电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多少合适呢？实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的______V。
45.（2020海南）用如图甲所示的电路测量定值电阻Rx的阻值，测量数据记录如下表：
实验次数
1
2
3
电U/VU/V
1.5
2.0
2.5
电流I/A
0.16

0.24
电阻R/Ω
9.4

10.4
(1)第2次测量时，电流表示数如图乙所示，为______A，对应的电阻值为______Ω。
(2)根据三次实验数据可得定值电阻Rx=______Ω(结果保留一位小数)。
(3)实验时，闭合开关，发现电流表和电压表指针都不偏转。用一根导线在图甲中先后连接接线柱B与C、C与D时，电压表和电流表示数都为0，连接接线柱D与E时，电压表和电流表指针明显偏转，则电路的故障是______
(4)如果没有电压表，电源电压未知，可以用最大阻值为R的滑动变阻器，和如图丙所示电路，来测量电阻Rx的阻值。闭合开关后，滑动变阻器滑片在最左端时，电流表示数为I1；滑动变阻器滑片在最右端时，电流表示数为I2，则电阻Rx=______。(用相关物理量的符号表示)
46.（2020贵州毕节）在探究电流与电压的关系实验中，电源是2节新干电池，电阻的阻值为5Ω。

(1)图甲是没有连接完整的实验电路，若滑动变阻器的滑片向右移动时电压表的示数变大，用笔画线代替导线，将电路连接完整；
(2)电路连接完毕后，闭合开关，发现两只电表示数如图乙所示，则电路中的故障可能是______；
(3)实验数据记录见表，其中一个电流数据记录错误，这个数据是______；
实验序号
1
2
3
4
电压U/V
0.6
1.2
1.8
2.4
电流I/A
0.12
0.24
0.30
0.48
(4)分析实验数据可以得出：在电阻一定的情况下，通过导体的电流与导体两端的电压______。
47.（2020甘肃省天水市）在“探究电流与电阻的关系”实验中：

(1)如图甲所示，请你用笔画线代替导线，将图中电路连接完整(请勿更改原有导线，导线不得交叉)，
要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。连接电路时，开关必须______。
(2)闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是______。
(3)实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为______A.将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向______(选填“左”或“右”)端移动，使电压表示数为______V。
48.（2020安徽省）一小灯泡额定电压为2.5V，图a是测量其电阻的实验电路图。

(1)请按照图a，将图b中的实物电路连接完整；
(2)闭合开关，调节滑动变阻器，当电压表示数为2.50V时，小灯泡正常发光，电流表示数如图c所示，则此时通过小灯泡的电流为______A；
(3)调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度______(选填“升高”、“不变”或“降低”)；
(4)测量数据如下表所示。
电压U/V
2.50
2.10
1.70
1.30
0.90
0.50
电流I/A

0.26
0.24
0.21
0.19
0.16
分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越______。
49.（2020江苏苏州）小明用如图甲所示电路探究电流与电阻的关系，电源电压3V，电阻R有4个阻值（5Ω、10Ω、15Ω、25Ω）供选用，滑动变阻器Rp规格为“10Ω 2A”。

(1)开关闭合前，应将滑动变阻器滑片P移到最______(左/右)端；闭合开关后，小明发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各接线柱，当接触到d时，电压表开始有示数且为3V，电流表示数仍为0，经进一步检查，电流表及各接线处均完好，则电路中所有可确定的故障是______。
(2)排除故障并将问题元件进行同规格更换，此时R的阻值为5Ω，闭合开关，调节滑片P，使电压表示数到达某一数值，此时电流表示数如图乙所示，该示数为______A.接着将R阻值换成10Ω，向______(左/右)端移动滑动变阻器滑片，以保持电压表的示数不变。
(3)将R阻值换成15Ω重复上述操作。三组数据如表所示，由此可得：电压一定时，电流与电阻成______。为提高结论的可靠性，换用阻值为25Ω的电阻继续上述实验，是否可行？______(可行/不可行)
实验序号
R/Ω
I/A
①
5

②
10
0.20
③
15
0.13
(4)下列图象中，能大致反映本实验中各物理量之间关系的是______

50.（2020北京市）如图甲所示是测量未知电阻Rx的实验电路，电源两端电压不变，定值电阻R0=30Ω。
请补充完成主要实验步骤，并进行数据处理。
(1)实验步骤
①只闭合开关S、S1，读出并记录电流表示数I1。
②______读出并记录电流表示数I2(如图乙所示)。
③计算Rx的阻值。
(2)数据记录与处理(请你补充完整表中①②位置的数据)
表实验数据记录表(定值电阻R0=30Ω)
I1/A
I2/A
RX/Ω
0.2
①
②

51.（2020内蒙古呼和浩特）我们在实验室常用如图，测量待测电阻R的电阻值。小丽同学说：在电路中，电压表可以当成断路，电流表可以当成短路，根据欧姆定律得到R=，正确读出两个表的读数，就可以精确测量出待测电阻R的电阻值。你认为这种说法是否正确？如果不正确，请判断测量值比真实值偏大还是偏小？通过学过的知识，解释偏大、偏小的原因。

52.（2020云南）如图所示。电源电压6V恒定不变，R1阻值为15Ω，电流表量程为0~0.6A。
(1)开关S、S1都闭合，滑片P不能移到a端的原因是会造成电路______(选填“通路”，“短路”或“断路”)；
(2)开关S闭合、S1断开时，求电流表示数；
53.（2020吉林）如图所示，电源电压不变，R2的电阻为20Ω，闭合开关后，电压表的示数为2V，电流表的示数为0.2A 。
求：(1)R1的电阻；
(2)电源电压。
54.（2020内蒙古呼和浩特）如图所示是一个灯泡和一个定值电阻的I-U图象，根据图象所给信息计算：
(1)如果将灯泡和定值电阻并联，接在恒定电压为6V的电源两端，求此时灯泡的电阻和定值电阻的阻值；
(2)如果将灯泡和定值电阻串联，接在恒定电压为6V的电源两端，求此时灯泡两端电压以及此时灯泡的电阻。

55.（2020安徽省）有一个量程为0~1mA的小量程电流表G，内阻Rg=30Ω，选择一定值电阻R0与它并联起来，如图所示。将A、B两端接入电路(图中I表示电流表G与电阻R0并联后的总电流)。
(1)调节电路，使电流表的指针指在最大刻度处(即1mA，这时电流I为0.6A，求电阻R0的值(计算结果保留两位小数)；
(2)继续调节电路，使电流表的指针指在刻度盘中央(即0.5mA，此时电流I变为多少？

56.（2020北京市）在其他条件相同的情况下，电阻较小的导体，其材料的导电性能较强。如图所示的电路中，R1是甲种材料制成的电阻丝，R2是乙种材料制成的电阻丝，它们的横截面积相同，长度分别为L1、L2且L1>L2闭合开关S后，观察到电流表A1的示数I1大于电流表A2的示数I2.请分析并判断甲、乙两种材料导电性能的强弱。
57.（2020甘肃省金昌市）如图所示电路中，电源电压保持不变，电阻R1=10Ω，电阻R2=15Ω，当只闭合开关S1时，电流表A的示数0.6A.开关S1、S2都闭合时，求：
(1)电流表A的示数；
(2)通电1分钟，电流通过R2所做的电功。
58．（2020广东省）某款电热饮水机具有加热和保温两挡，额定电压为220V。如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：
(1)饮水机处于加热挡阶段消耗的电能：
(2)饮水机处于保温挡时，通过R1的电流；
(3) R2的阻值。

59.（2020江苏南京）科技小组为灯暖型浴霸(一种取暖用的电器)设计了一个可自动控制温度的装置。如图甲所示，控制电路电压U1恒为12V，继电器线圈的电阻R0为20Ω，定值电阻R1为40Ω，热敏电阻R2的阻值随温度变化的图象如图乙所示；工作电路电压U2恒为220V，安装两只标有“220V 275W”的灯泡。闭合开关S，当继电器线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，工作电路断开。

(1)工作电路工作时，A端应与______(选填“B”或“C”)端相连接。
(2)工作电路工作时的总电流为多大？
(3)浴室里控制的温度t0为多高？
(4)为使利用R2控制的浴室温度t0高低可调，需要对控制电路进行改进，请在图丙的虛线框内画出改进后的部分电路。添加的器材需说明规格要求。
60.（2020四川成都）如图所示的电路，电源电压U恒定为3V，电阻R1=100Ω、R2=60Ω，导体棒DE总电阻为RDE=150Ω，开关闭合前，滑片P与导体棒最左端接触。
(1)开关S1接M，S、S2闭合，求5min内电路消耗的电能。
(2)开关S1接N，S2断开，S闭合，移动滑片P的过程中，导体棒接入电路的电阻为Rx时，电压表V1示数为U1，电压表V2示数为U2，△U=U1-U2.请写出△U的字母表达式(用U、R1、R2、Rx表示)，并求出△U的最大值。

参考答案
1.【答案】B
【解析】解：甲中三个电阻串联，串联电路各处的电流相等，根据欧姆定律U=IR，因U1>U2>U3，故R1>R2>R3；
在乙中，三个电阻并联，根据并联电路各支路电压相等，由欧姆定律I=UR，I3>I2>I1，只有B正确。
故选：B。
甲中三个电阻串联，根据欧姆定律U=IR和串联电路
