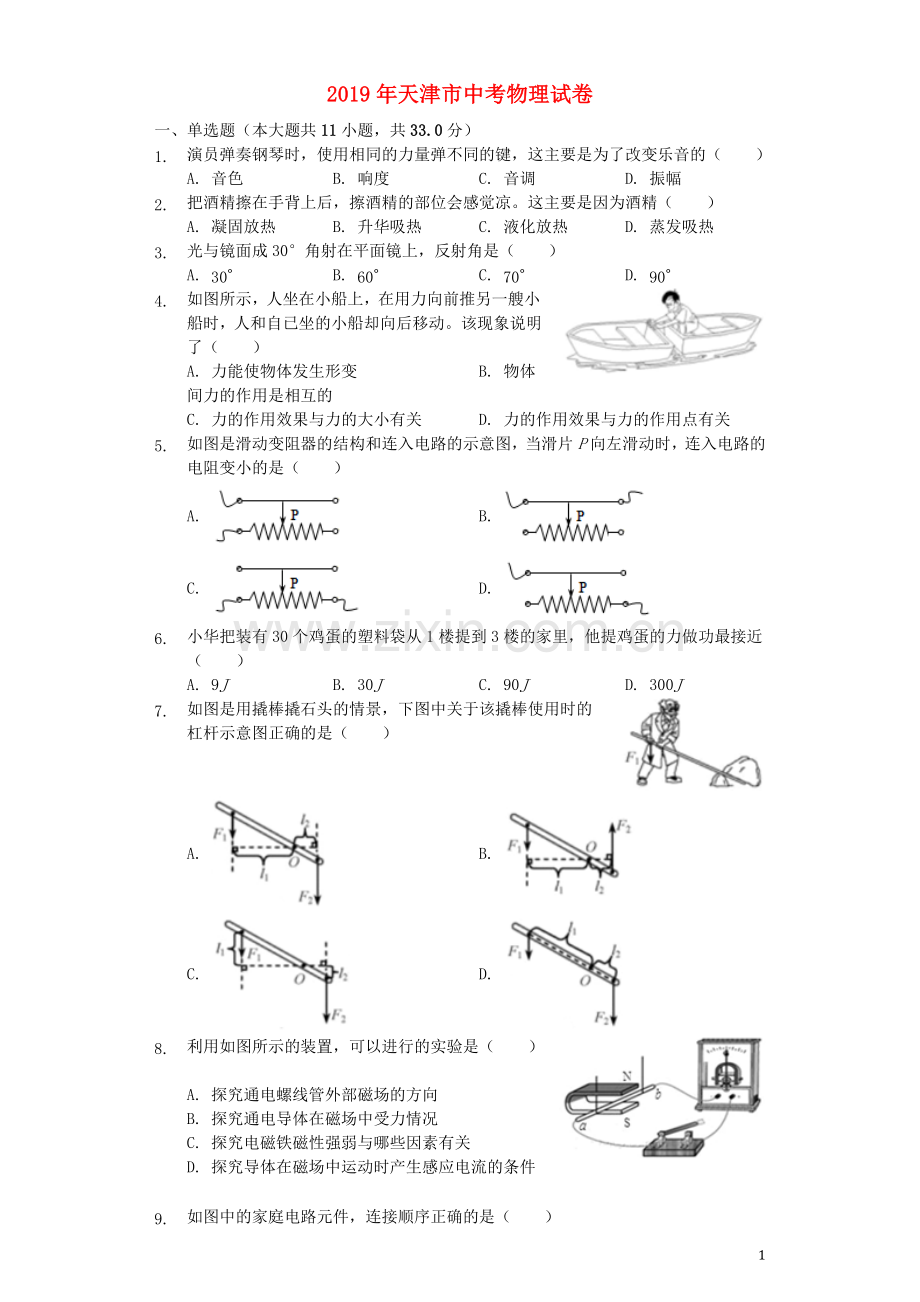

1、2019年天津市中考物理试卷一、单选题(本大题共11小题,共33.0分)1. 演员弹奏钢琴时,使用相同的力量弹不同的键,这主要是为了改变乐音的()A. 音色B. 响度C. 音调D. 振幅2. 把酒精擦在手背上后,擦酒精的部位会感觉凉。这主要是因为酒精()A. 凝固放热B. 升华吸热C. 液化放热D. 蒸发吸热3. 光与镜面成30角射在平面镜上,反射角是()A. 30B. 60C. 70D. 904. 如图所示,人坐在小船上,在用力向前推另一艘小船时,人和自已坐的小船却向后移动。该现象说明了()A. 力能使物体发生形变B. 物体间力的作用是相互的C. 力的作用效果与力的大小有关D. 力的作用效果
2、与力的作用点有关5. 如图是滑动变阻器的结构和连入电路的示意图,当滑片P向左滑动时,连入电路的电阻变小的是()A. B. C. D. 6. 小华把装有30个鸡蛋的塑料袋从1楼提到3楼的家里,他提鸡蛋的力做功最接近()A. 9JB. 30JC. 90JD. 300J7. 如图是用撬棒撬石头的情景,下图中关于该撬棒使用时的杠杆示意图正确的是()A. B. C. D. 8. 利用如图所示的装置,可以进行的实验是()A. 探究通电螺线管外部磁场的方向B. 探究通电导体在磁场中受力情况C. 探究电磁铁磁性强弱与哪些因素有关D. 探究导体在磁场中运动时产生感应电流的条件9. 如图中的家庭电路元件,连接顺序

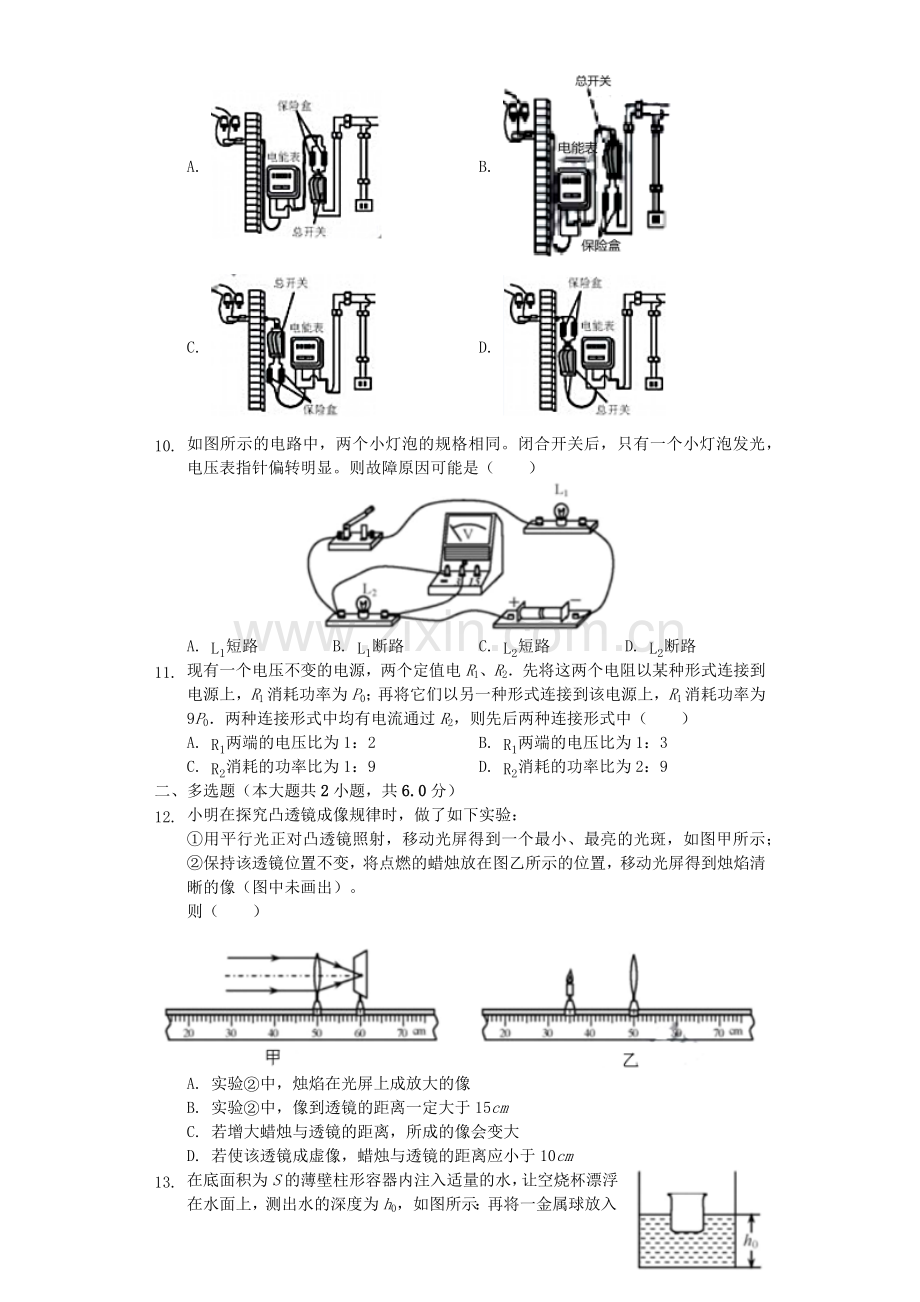

3、正确的是()A. B. C. D. 10. 如图所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压表指针偏转明显。则故障原因可能是()A. L1短路B. L1断路C. L2短路D. L2断路11. 现有一个电压不变的电源,两个定值电R1、R2先将这两个电阻以某种形式连接到电源上,R1消耗功率为P0;再将它们以另一种形式连接到该电源上,R1消耗功率为9P0两种连接形式中均有电流通过R2,则先后两种连接形式中()A. R1两端的电压比为1:2B. R1两端的电压比为1:3C. R2消耗的功率比为1:9D. R2消耗的功率比为2:9二、多选题(本大题共2小题,共6.0分)12.
4、 小明在探究凸透镜成像规律时,做了如下实验:用平行光正对凸透镜照射,移动光屏得到一个最小、最亮的光斑,如图甲所示;保持该透镜位置不变,将点燃的蜡烛放在图乙所示的位置,移动光屏得到烛焰清晰的像(图中未画出)。则()A. 实验中,烛焰在光屏上成放大的像B. 实验中,像到透镜的距离一定大于15cmC. 若增大蜡烛与透镜的距离,所成的像会变大D. 若使该透镜成虚像,蜡烛与透镜的距离应小于10cm13. 在底面积为S的薄壁柱形容器内注入适量的水,让空烧杯漂浮在水面上,测出水的深度为h0,如图所示:再将一金属球放入烧杯中,此时烧杯仍漂浮在水面上,测出水的深为h1,最后将该金属球取出放入水中(空烧杯仍漂浮在
5、水面上,待金属球沉底后测出水的深度为h2,已知水的密度为水,则()A. 金属球的密度为h1-h0h2-h0水B. 金属球的密度为h1-h2h1-h0水C. 金属球沉底后,它对容器底的压力为水g(h1-h2)SD. 金属球沉底后,它对容器底的压力为水g(h1-h0)S三、填空题(本大题共6小题,共24.0分)14. 标准大气压的值为1.013105_;“kWh”是_的单位。15. 自行车中有很多设计利用了物理知识。例如,轮胎上刻有凹凸不平的花纹,这是为了增大_,车座设计得宽大柔软,这是为了减小_。16. 下列是与光学知识有关的诗句或成语:立竿见影潭清疑水浅一叶障目。其中_(填序号)与另外两个所描
6、述的光现象形成的原因不同,它可以用光的_解释。17. 如图是某四冲程汽油机的_冲程,在此冲程中内能转化为_能。18. 小明在学习“阿基米德原理”时,做了如图所示的实验。由图可知物体A所受浮力为_N;由阿基米德原理可知,丙图中弹簧测力计的示数应为_N。19. 如图甲所示的电路,电源电压保持不变,闭合开关S,滑动变阻器滑片P从a端移动到b端的整个过程中,电流表示数I与电压表示数U的关系图象如图乙所示。则电阻R1的阻值为_;当变阻器滑片P处于a端时,电阻R1消耗的电功率为_W。四、计算题(本大题共2小题,共13.0分)20. 某电热水壶铭牌的部分信息如下表所示。该电热水壶正常工作时,把1kg水从20
7、加热到100用时7min,已知c水=4.2103J/(kg),求:(1)水吸收的热量;(2)电热水壶的热效率。型号xx额定电压220V额定功率1000W频率50Hz21. 用如图所示的滑轮组,将一重为450N的物体以0.1m/s的速度匀速向上提起2m,拉力F为200N求:(1)滑轮组的机械效率;(2)拉力F的功率。五、实验探究题(本大题共4小题,共24.0分)22. 某物理兴趣小组为检测学校附近某条河的水质,需要测量河水的密度。取样后,他们利用天平和量筒进行了测量,实验过程如下:【实验步骤】(1)用已调平衡的天平测出空烧杯的质量为18g(2)向烧杯中倒入适量的河水,测出烧杯和河水的总质量,如图
8、甲所示;(3)将烧杯中的河水全部倒入量筒中,读出量简中河水的体积,如图乙所示。【实验数据处理】在下表中填入上述实验数据及计算结果。烧杯的质量m1/g烧杯与河水的质量m2/g河水的质量m/g河水的体积V/cm3河水的密度/(gcm-3)18_ _ _ _ 【实验评估】按该实验方案测出的河水密度比实际值_(选填“偏大”或“偏小”)。23. 小明同学在探究重力势能的大小与什么因素有关时,提出了如下猜想:猜想一:物体的重力势能与物体的质量有关猜想二:物体的重力势能与物体所在高度有关为了验证上述猜想,他计划利用小桌、沙子、质量不同的铁块和刻度尺进行实验:如图所示,将小桌桌腿朝下放在平整的沙面上,把铁块从
9、距桌面某一高度由静止释放,撞击在桌面的中心部位,记录桌腿进入沙子的深度。按上述方案进行实验,其实验数据如下表所示。实验序号铁块质量m/g铁块距桌面高度H/cm桌腿进入沙子的深度h/cm20201.920302.920403.830202.940204.1(1)实验中通过比较_来判断物体重力势能的大小;(2)为了验证猜想一,需选择表中_(填实验序号)三组数据进行分析;(3)分析表中的实验数据,可得出的结论是:_。24. 现有一个电压约为36V的电源(电压保持不变),一个量程为0-1A的电流表,三个阻值已知的电阻R1(20)、R2(30)、R3(10k),开关和导线若干。请合理选择器材设计实验,比
10、较精确地测出约为10的未知电阻Rx的阻值。要求:(1)画出实验电路图;(2)写出主要的实验步骤和需要测量的物理量;(3)写出待测电阻Rx的数学表达式(用已知量和测量量表示)。25. 若架设在两地之间的输电线发生了短路,如何方便快捷地确定短路的位置?针对这一实际问题,某物理兴趣小组模拟真实情景,运用“建模”思想进行了研究:用两条足够长的电阻丝模拟输电线(每条电阻丝单位长度阻值为r),将导线连在电阻丝A处模拟输电线短路,如图1甲所示。他们把一个电源(电压恒为U0)、一个定值电阻(阻值为R0)和一块电压表用导线连接起来装入一个盒内,并引出两根导线到盒外,制成检测盒,如图1乙所示。检测时将盒外的两根导
11、线分别与模拟输电线B端的两接线柱相连,从而构成检测电路。通过读取盒内电压表的示数、经过计算得知短路处到B端的距离。请你解答如下问题:(1)在图1乙所示的检测盒内画出元件连接情况的电路图;(2)根据你设计的检测电路,推导出AB间距离L与电压表示数U的关系式:(3)进一步研究发现,当电压表的量程为0U02时,如果短路位置改变,需考虑测量值超电压表量程的可能。于是在检测盒中增加两个单刀双掷开关(符号),通过操作这两个开关来改变电压表的连接,完成检测。请在改进后的检测盒内画出元件连接情况的电路图(如图2所示)。答案和解析1.【答案】C【解析】解:演员弹奏钢琴时,使用相同的力量弹不同的键,则不同的琴键的
12、振动快慢不同,即所发出的声音的音调不同。故选:C。声音的三个特征分别是:音调、响度、音色,是从不同角度描述声音的,音调指声音的高低,由振动频率决定;响度指声音的强弱或大小,与振幅和距离有关;音色是由发声体本身决定的一个特性;抓住以上知识,并深入体味生活中的一些说法,就可解题。本题考查了声音的特征,只要对三个特征(音调、响度、音色)有深刻的认识,将知识与生活有机的结合起来,便能找到答案。2.【答案】D【解析】解:把酒精擦在手背上,手背有凉的感觉。是因为擦在手背上的酒精蒸发时,从手背中吸热,使手背的温度降低,所以感觉到凉。故选:D。酒精易挥发,由液态变为气态时吸收热量,导致手的温度降低,感到凉爽。
13、通过生活中的一些现象,考查了蒸发的致冷作用,一定要答到温度低这个层次,因为手感到冷,是因为温度低的缘故。3.【答案】B【解析】解:光与镜面成30角射在平面镜上,其入射角为90-30=60,则反射角也是60。故选:B。入射角是入射光线与法线的夹角。本题考查光的反射定律的应用,属于基础题。4.【答案】B【解析】解:把另一只小船推开的同时自己坐的小船则向相反的方向运动,说明物体间力的作用是相互的,故B正确,故ACD错误。故选:B。物体间力的作用是相互的,两个力是作用力和反作用力。深入理解物体间力的作用的相互性,是基础题。5.【答案】A【解析】解:A、图中滑片向左移动时,电阻丝接入部分变短,连入的阻值
14、变小,符合题意;B、同时接入上方两接线柱,相当于接入一导线,滑片移动,接入电阻不变,不合题意;C、同时接入下方两接线柱,相当于接入一定值电阻,滑片移动,接入的电阻值不变,不合题意;D、滑片向左移动时,电阻丝接入部分变长,接入电路中的电阻变大,不符合题意。故选:A。滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的。滑动变阻器要起到改变电阻的作用应一上一下接入电路中,由此分析解答。本题考查了滑动变阻器的接法。要使滑动变阻器的电阻变大或变小,关键是要看下边的接线柱接哪个。6.【答案】C【解析】解:由题知,托起两个鸡蛋的力大约是1N,则提30个鸡蛋的力大约为F=N=15N;每层楼的高度大约为
15、3米,家住3楼,则小华实际爬楼的高度h=3m2=6m;小华提鸡蛋的力做功约为:W=Fs=15N6m=90J。故选:C。托起两个鸡蛋的力大约是1牛顿,每层楼的高度大约为3米,估算出提起30个鸡蛋的力和爬楼的高度,再利用W=Fs可算出做功的多少。本题考查了功的计算,关键是估算出提起30个鸡蛋的力和爬楼的高度,是一道基础题。7.【答案】A【解析】解:用撬棒撬石头时,动力为人对撬棒施加的竖直向下的作用力F1,从支点O向动力F1的作用线作垂线段,即为动力臂l1;阻力是石头对撬棒的作用力F2,方向竖直向下,反向延长F2,从支点O向阻力F2的作用线作垂线段,即为阻力臂l2;故A正确,BCD错误。故选:A。知
16、道动力的方向,根据动力和阻力使杠杆转动的效果相反可确定阻力的方向;力臂是从支点向力的作用线作垂线。考查学生对力臂的画法掌握情况,明确力臂的定义是作图的关键,难度不大。8.【答案】D【解析】解:图中没有电源,所以不能用来做与通电螺线管、通电导体和电磁铁相关的实验;该装置中,让闭合电路的一部分导体在磁场中运动,通过电流计的指针是否偏转来判断在电路中有无感应电流产生,所以此图是探究导体在磁场中运动时产生感应电流的条件,故D正确。故选:D。根据有无电源以及相关条件来判断实验目的。本题考查了发电机的原理图,发电机和电动机的区别就是有无电源。9.【答案】B【解析】解:电能表的测量整个家庭消耗电能的多少,一
17、定安装在最前面。开关控制整个电路,为了检修电路比较方便,要安装的电能表的后面。电路中电流过大会熔断保险丝,为了更换保险丝比较方便,保险装置安装在总开关的后面。故只有B正确。故选:B。电能表是测量家庭消耗电能多少的仪表,也防止一些人偷电,一定安装在家庭电路的最前端,并且在总开关的前面。检修电路时要断开开关,在电能表的后面要接入总开关。保险装置里面的保险丝能在电路电流过大时,能自动切断电源。为了方便更换保险丝,保险装置一定要安装在总开关的后面。握家庭电路的各元件的作用和安装位置,使各元件正常使用,并且保证使用的安全性。10.【答案】A【解析】解:由电路图可知,两灯泡串联,电压表测灯L2两端电压;当
18、开关闭合时,其中一个灯亮,说明电路是通路,则另一个灯泡不亮的原因可能是灯泡短路。而电压表有示数,说明L2没有短路,则故障原因可能是L1短路,故A正确,BCD错误。故选:A。由图可知:L1、L2串联,当开关闭合时,其中一个灯亮,说明电路是通路,则另一个灯泡不亮的原因可能是灯泡短路;根据电路图,可做出判断。本题考查了电路故障分析,根据电路图和电路中的现象,分析电路故障是电学中经常出现的题目,必须掌握。11.【答案】B【解析】解:(1)将这两个电阻以某种形式连接到电源上,R1消耗功率为:P0=-另一种形式连接到该电源上R1消耗功率为:9P0=-由可得:=9,解得R1两端的电压比为:U1:U1=1:3
19、,故A错误、B正确;(2)因为R1、R2接到同一电源上,且第2次R1两端的电压更大,所以,第一种以串联方式连接;第2次以并联方式连接,如下图:则由并联电路的特点和前面的解答可得,电源电压U=U1=3U1;因为串联电路两端电压等于各部分电压之和,所以,串联时,R2两端的电压U2=U-U1=3U1-U1=2U1,并联时,R2两端的电压U2=U=3U1;则第一种连接时,R2消耗的功率:P2=;第二种连接时,R2消耗的功率:P2=;则=()2=()2=,故C、D错误。故选:B。(1)根据P=表示出两种情况下R1消耗的电功率,然后求出R1两端的电压关系;(2)根据并联电路的电压特点可知电源的电压,进一步
20、可知两种连接方式,根据串联电路的电压特点求出串联时R2两端的电压,根据P=表示出R2消耗的电功率,进一步得出两次功率之比。本题考查电阻和电压、电功率的计算,关键是公式及其变形的灵活运用,难点是判断出两种情况下电路的连接,再根据电路的连接方式进行解题。12.【答案】ABD【解析】解:平行于主光轴的光线经凸透镜折射后将汇聚于点F,点F即为此透镜的焦点,从焦点到透镜中心的距离即为焦距,则透镜的焦距为40cm-30cm=10cm;A、图乙中,物距u=50cm-35cm=15cm,2fuf时,成倒立放大的实像,图乙中烛焰成的是倒立放大的实像,故A正确;B、由凸透镜成像规律可知,当2fuf时,v2f=21
21、0cm=20cm15cm。故B正确;C、因为凸透镜成实像时,物距增大,像距减小,像变小,故C错误。D、凸透镜物距小于焦距成正立放大的虚像,即uf=10cm,故D正确。故选:ABD。(1)根据凸透镜对光线的折射作用知:平行于主光轴的光线经凸透镜折射后将过焦点,然后可知其焦距;根据图中表示的焦距与物距,利用凸透镜成像的规律可以确定成像的性质。(2)当2fuf时,成倒立放大的实像,应用于幻灯机或投影仪。(3)凸透镜成实像时,物距增大,像距减小。(4)物距小于焦距成正立放大的虚像。本题主要考查了测量焦距的方法和凸透镜的成像规律。凸透镜成实像时如果物距变小,那么像距变大,像的大小也变大,凸透镜成虚像时,
22、如果物距变小,那么像距变小,像的大小也变小。13.【答案】AC【解析】解:(1)当装有金属球的烧杯漂浮在盛有水的大容器的水面上,排开液体体积的增加量为V排=S(h1-h0),则由漂浮条件可得:G球=F浮=水V排g=水S(h1-h0)g,所以,m球=水S(h1-h0),金属球投入水中后沉底,则V球=V排=S(h2-h0),所以,球=水;故A正确,B错误;(2)将该金属球取出放入水中后沉底,金属球受到的浮力:F浮=水V排g=水S(h2-h0)g,则它对容器底的压力:F=G球-F浮=水S(h1-h0)g-水S(h2-h0)g=水g(h1-h2)S;故C正确,D错误。故选:AC。(1)金属球放入烧杯中
23、,根据排开的液体体积增加量,利用阿基米德原理求出金属球的重力G球=F浮,即可求其质量;将该金属球取出放入水中,此时排开的液体体积增加量,即为金属球的体积;最后即可根据=求出金属球的密度;(2)将该金属球取出放入水中,利用阿基米德原理求出金属球的浮力;它对容器底的压力F=G-F浮。本题考查阿基米德原理和物体漂浮条件的应用。关键是根据题目提供条件求出排开的液体体积。14.【答案】Pa 功【解析】解:一个标准大气压的值约为1.013105Pa,kWh是功率与时间的乘积,是功或能量单位。故答案为:Pa;功。大气压强的测量数值为:一标准大气压=1.0105Pa;kWh是能量单位。本题知道标准大气压的值一
24、道基础题,知道Wh是能量单位,是一道基础题。15.【答案】摩擦力 压强【解析】解:轮胎上刻有凹凸不平的花纹,这是在压力一定时,通过增大接触面的粗糙程度来增大摩擦力。车座设计得宽大柔软,是在压力一定时,通过增大受力面积来减小压强。故答案为:摩擦力;压强。(1)增大摩擦力的方法:在接触面粗糙程度一定时,通过增大压力来增大摩擦力;在压力一定时,通过增大接触面的粗糙程度来增大摩擦力。(2)减小压强的方法:是在压力一定时,通过增大受力面积来减小压强;是在受力面积一定时,通过减小压力来减小压强。本题考查压强和摩擦力大小的影响因素,以及增大和减小压强、摩擦的方法,压强和摩擦力问题在生活中应用非常广泛,解答此
25、题类问题时要利用控制变量法研究。16.【答案】 折射【解析】解:立竿见影是指把竿竖在阳光下,可以看到竿的影子,这是因为光沿直线传播。“潭清疑水浅”指的是池底看起来要比实际的位置变浅了,看到的池底是真实池底的反射的光线在由水中进入空气时发生折射而形成的虚像;是光的折射现象。由于光在空气中沿直线传播,光线不能绕到叶子后面,故能一叶障目,不见泰山。是光的直线传播。综上分析可知,与另外两个所描述的光现象形成的原因不同,它可以用光的折射解释。故答案为:;折射。(1)光在同一均匀介质中沿直线传播,产生的现象有小孔成像、影子的形成、日食和月食等;(2)了解光的折射现象:水底看起来比实际的要浅、海市蜃楼、插入
