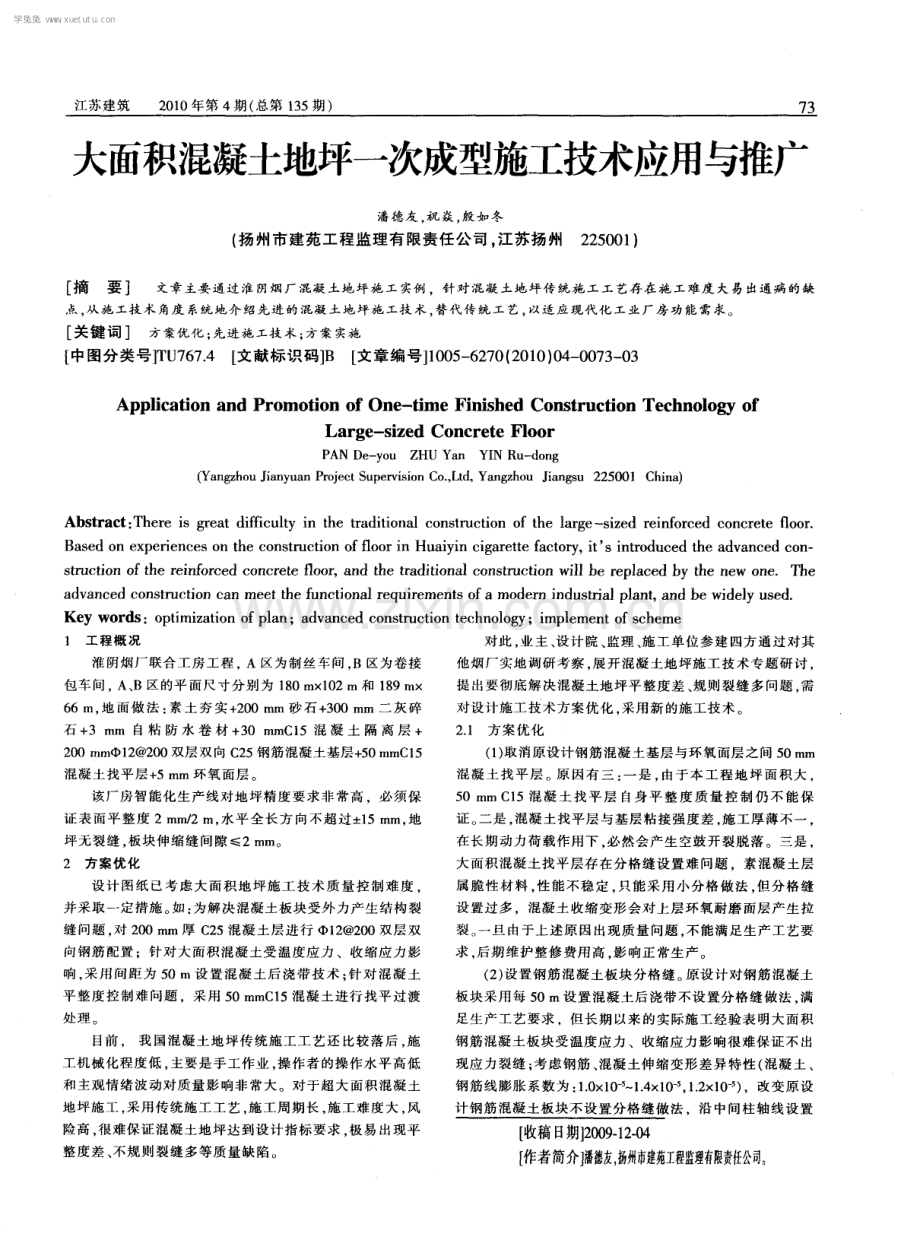

江苏建筑 2 0 1 0年第 4期 ( 总第 1 3 5期 ) 7 3 大面积混凝土地坪一次成型施工技术应用与推广 潘 德 友 ， 祝 焱 ， 殷 如 冬 ( 扬 州市 建苑 工 程监理 有 限责任 公 司 ， 江 苏 扬 州 2 2 5 0 0 1 ) 摘 要 文章主要通过淮 烟厂混凝土地坪施工实例，针对混凝土地坪传统施工工艺存在施工难度大易出通病的缺 点， 从施工技术角度 系统地介 绍先进的混凝 土地 坪施 工技 术， 替代传统_ 7 - 艺， 以适 应现代化 工业厂房 功能需求。 关键词 方案优化； 先进施工技术； 方案实施 【 中图分 类- - T U 7 6 7 4 文献 标识 码 B 文章 1 0 0 5 6 2 7 0 2 0 1 0 ) 0 4 0 0 7 3 0 3 Ap p l i c a t i o n a n d P r o mo t i o n o f On e - t i me F i n i s h e d Co n s t r u c t i o n Te c h n o l o g y o f La r g e -s i z e d Co n c r e t e Fl o o r P AN De y o u Z HU Ya n YI N R u d o n g ( Y a n g z h o u J i a n y u a n P r o j e c t S u p e r v i s i o n C o ， L t d ， Y a n g z h o u J i a n g s u 2 2 5 0 0 1 C h i n a ) Abs t r ac t ： The r e i s g r e a t d i f f i c u l t y i n t h e t r a d i t i o na l c o n s t r u c t i o n o f t he l a r g e- s i z e d r e i n f o r c e d e o ne r e t e flo o r B a s e d o n e x p e rie n c e s o n t h e c o n s t r u c t i o n o f fl o o r i n Hu a i y i n c i g a r e t t e f a c t o r y ， i t S i n t r o d u c e d t h e a d v a n c e d c o n s t ruc t i o n o f t h e r e i n f o r c e d c o n c r e t e f l o o r , a n d t h e t r a d i t i o n a l c o n s t ruc t i o n wi l l b e r e p l a c e d b y t h e n e w o n e T h e a d v a n c e d c o n s t ruc t i o n c a n me e t t h e f u n c t i o n a l r e q u i r e me n t s o f a mo d e r n i n d u s t ri a l p l a n t ， a n d b e wi d e l y u s e d Ke y wor ds：o pt i mi z a t i o n o f pl a n；a d v a n c e d c o n s t ru c t i o n t e c h n o l o g y；i mpl e me n t o f s c h e me 1工 程 概 况 淮 阴烟厂联合工房 工程 ， A区为制 丝车间 B区为卷接 包车间 ， A、 B区的平 面尺寸分 别为 1 8 0 mx l 0 2 m和 1 8 9 IT I X 6 6 m， 地 面做 法 ： 素 土夯 实+ 2 0 0 m m 砂石 + 3 0 0 mm二 灰碎 石 + 3 mm 自 粘 防 水 卷 材 + 3 0 m mC 1 5混 凝 土 隔 离 层 + 2 0 0 mm O1 2 2 O 0双层双向 C 2 5 钢筋混凝土基层+ 5 0 m m C1 5 混凝 土 找 平层 + 5 mm 环 氧 面 层 。 该厂房智能化生产线对 地坪精度要求非常 高 ，必须保 证表面平 整度 2 mm 2 m， 水平全 长方 向不 超过 1 5 m m， 地 坪无裂缝 ， 板块伸缩缝 间隙2 m m。 2方案优化 设计 图纸 已考 虑大面积地 坪施工 技术质 量控制 难度 。 并采取一定措施 。 如 ： 为解决 混凝 土板块受外 力产生结构裂 缝 问题 ， 对 2 0 0 m r f l 厚 C 2 5混凝土层进 行 01 2 2 0 0双层双 向钢筋配置 ；针对 大面积混凝土受温度应力 、收缩应力 影 响 ， 采用 间距 为 5 0 m设置 混凝土后 浇带技术 ： 针 对混凝 土 平整度控 制难问题 ，采用 5 0 m m C1 5混凝 土进行找平过 渡 处 理 。 目前 ， 我国混凝 土地 坪传统施工工 艺还 比较落后 ， 施 工机械化程度低 ， 主要是手工作业 ， 操 作者的操作水平高 低 和主观情绪波动对质量影 响非常大。对于超大面积混凝 土 地坪施工 ， 采用传 统施 工工艺 。 施 工周 期长 ， 施工难度 大 ， 风 险高 ， 很难保证混 凝土地坪达到设计指标要求 。 极易 出现平 整度差 、 不规 则裂缝多等质量缺陷 。 对此 ， 业主 、 设计 院 、 监理 、 施工单位参建 四方通过对其 他 烟厂 一 实地 调研考察 ， 展 开混凝土地坪施工技术专题研 讨 ， 提 出要 彻底解决混凝土地坪平整度差 、 规则裂缝多 问题 ， 需 对设计 施工技术方案优化 采用新的施工技术 。 2 1 方案优 化 ( 1 ) 取 消原设计钢筋混凝土基层与环氧面层之间 5 0 m m 混 凝土找 平层 。原因有 三 ： 一是 ， 由于本工 程地 坪面积大 ， 5 0 m m C 1 5混凝 土找 平层 自身平 整度 质量 控 制仍 不能 保 证 。 二是 ， 混凝土找平层与基层 粘接强度差 ， 施工厚 薄不一 在长期 动力 荷载作用下 ， 必然会产生空鼓开裂脱落 。三是 ， 大面积混凝土找平层存在 分格缝设置难 问题 ，素混凝土层 属脆 性材料 ， 性 能不稳定 ， 只能采用小 分格做法 ， 但分 格缝 设置过多 ，混凝土收缩变形 会对上层环氧耐磨 面层产 生拉 裂 。 一旦 由于上述原 因出现质量问题 不 能满 足生产工艺要 求 ， 后期 维护整修费用高 影 响正常生产 。 ( 2 ) 设 置钢筋混凝土板块分格缝 。 原设计 对钢 筋混凝 土 板块采用每 5 0 m设置混凝土后浇带不设 置分格 缝做法 满 足生产工艺要求 ，但长期 以来 的实际施工经验表 明大 面积 钢筋混凝土板块受温度应力 、收缩应力影 响很难保证不 出 现应力裂缝 ； 考 虑钢筋 、 混凝土伸缩 变形 差异特性 ( 混凝土 、 钢筋线膨胀系数 为 ： 1 O x l O - 1 4 x l O - 5 。 1 2 x l O - 5 ) ，改变原设 计钢筋混凝土板块不设置分格缝做法 沿 中间柱轴线设置 收稿日1 2 0 0 9 1 2 0 4 作者简介 潘 德 友 ， 扬 州 市 建 苑 工 程 监 理 有 限 责 任 公 司 。 学兔兔 w w w .x u e t u t u .c o m 7 4 江苏建筑 2 0 1 0年第 4期 ( 总第 1 3 5期) 5 e m 自由伸缩缝( 柱距 ： 3 6 m 3 6 m) ， 形成 3 6 m 3 6 m 施工 板块。 同时也便 于质量控制 。 即使某板块 出现质量 问题返工 处理 ， 也不会影响其他板块质量。 2 2采用先进 的大 面积混凝土地坪一次成 型施 工技术 ( 1 ) 其核心技术就是采用先进设备 ， 即美 国进 口激光整 平机( 见 图 1 ) 和激光发射器( 见图 2 ) 。 其优点是通过激光制 导 ， 水平度 、 平整度控制精度高 ， 混凝土振捣密实 ， 机械 化程 度高 ， 施工速度快。同时解决 了手工作业 的局限性 ， 保证混 凝土施工连续性 ， 避免 因混 凝土浇筑不连续 施工 间歇长 而形成不规则冷缝 图 1 激 光扫 平机 振 捣 扫 平 图 2 激 光 发 射 器 ( 2 ) 配套使用 超平机械 ( 见 图 3 ) ， 其作 用就是通过 高速 压实提浆 ， 提高混凝土的致密性 ， 能有效地清理混凝土表面 浮浆 ， 封闭混凝土 毛细孔道 ， 在混凝土表面形成致 密硬层 ， 避免因水分过分蒸发使混凝土干缩变形 表 面龟裂缝产生 。 图 3超 平 机械 ( 3 ) 辅 以塑料膜覆盖保湿养护 先进的大面积混凝土地坪一次成型施工技术 ，就是通 过激光整平机和超平机械组合施工 。 在混凝土原浆面上 找 平 、 振捣 、 平整 、 提浆 、 磨光一气 呵成 ， 施工工艺优化 ， 施工效 率提高 ， 质量水平显著提 高。 有效地解决大面积混凝土平整 度差 、 不规则裂缝多 、 表面易起灰等质量问题。 2 - 3 选用 有 丰 富施 工 经 验 的 专 业 地 面 施 工 队 伍 2 4质量 措 施 ( 1 ) 材料质量控制 。商 品混 凝土为达 到泵送流动性 效 果 ， 往往 水灰大 ， 碎石粒径小 ， 浆多 ， 混凝土极易 产生裂缝 ， 故在商 品混凝土 中掺加抗裂纤维 、 防裂剂。 ( 2 ) 沿分格缝设 置 5 m m厚 1 0 0 m m宽 不锈钢盖缝 板 ， 板 两侧边设置椭 圆形孔并采用不锈钢 螺丝与基层 固定 满 足混凝 土伸缩变 形 ， 能与 5 m m环氧面层平稳过 渡 保证生 产线智能 A G V小车正常运行功能需求。 ( 3 ) 进行环 氧面层 处理 ， 达 到耐磨 、 无尘 、 环保 洁净要 求 。 3施 工 工艺 流 程 弹线分仓一墙 、柱边隔离一 钢筋绑扎一支设钢模板一 设 立地 面水平基 准一 设 置激光 发射器一 激光 扫平机 调试 一 浇筑仓 内混凝 土一 激 光扫平 机振捣 扫平一 机械 压实抹 光一保湿养护一 成品保护一 不锈钢 盖缝板一环氧 面层 4方 案 实施 4 1 在地面防潮混凝土保护层弹 出分 仓轴线 。 并用红油漆 标 出 。 4 2用热沥青 涂刷墙 、 柱与地面 的接触面两遍 贴 上 2 e m 厚 的挤塑板 ， 板高 同地面厚度 。 4 3钢筋 采用绑扎搭 接 ，接 头率 2 5 。两层 钢筋 之间用 1 4的钢筋制作 成“ 几 ” 字 型马凳 进行支垫 ， 以保证 钢筋的 保护层厚度。 4 4 用定型钢模 沿分仓轴线进行 区块围挡。 4 5在独立柱侧面测设 出钢筋混凝土层 的顶标高 。 用红色 油漆作明显标识 ， 作为控制以后地面标 高的水平基准点 。 设 置水准标尺。 4 6根据设 置的水平基 准点 和施 工 的位 置布设 激光发 射 器 ，确保激光扫平机在施工过程 中任何位置均可接收到激 光发射 器的信号 。 4 7根据激光 发射器发 射出 的信 号调整 混凝 土扫平机 工 作 头的水平及高度 。确保其高度处于混凝 土地 面的表面水 准 ， 同时使混凝土激光扫平机工作处于水平状态 ， 工 作头两 端 高差不得超过 0 5 m m。 4 8 激光 扫平机 与混凝 土泵车密切配合进行混凝 土浇筑 、 摊铺作 业( 图 4 ) ， 用混凝土输送泵浇筑 区块 混凝土 ， 混凝 土 图 4激光扫平机 与混凝土泵车配合混凝土摊铺作业 学兔兔 w w w .x u e t u t u .c o m 江苏建筑 2 0 1 0年第4期( 总第 1 3 5期) 7 5 图 5混凝土覆盖薄膜保湿养护 浇筑应从 一端开始 ， 由前往后 退铺 。每块浇筑应连续 ， 间隔 时间不得超过 3 h 。每 区块 的周边 及柱根 周边应辅 助捅入 式振 动棒振捣 ， 以消除机械施 工盲 区。 混凝土摊铺时须均匀 一 致 。 混凝 土的坍落 度控 制在 1 2 c m 1 4 c m。 开动激光扫平 机 ， 边退边进行高频振捣扫平 。 4 9 激光 扫平机械应缓慢 均匀后退 ， 两幅交接 处用 长抹 子 人工修整 ，浇 筑混凝 土的同时用检测仪随 时检测 混凝土的 表面高度 。 4 1 0混凝土强度达 到能上人时 ，采 用超平机 械高速压 实 提浆 提高混凝土的致密性 。同时 ， 辅助用揉搓将微 小的波 浪抹平 ， 使混凝土表面更平整 。 4 1 l 混凝土压实抹 光后 ，用翅料膜 加麻袋 覆盖洒水 养护 图 6投 产 后 联 合 工 房 ( 图 5 ) 。覆盖物保持湿 润。养护时间 7 d 一 1 5 d 。 4 1 2及时 同挡新 浇混凝土 的区块 ，混 凝土未达 到设 计强 度不准堆载 、 行车 、 碰撞。 4 1 3待混凝 土达 到设 计强度 ， 进行 表面干燥 处理后 ， 即可 进行最后环 氧面层施工 。 5结 束语 准阴烟厂联合工房 已投人 生产试运行半 年 室内混凝 土地 坪平整 、 光洁 、 无 裂缝 ( 见 网 6 ) ， 完全 满足生 产T艺 要 求 。 目前 ， 我 国建筑混凝土楼地 面施 工基 本上仍采用传统施 工工艺 ， 如能成功引用推广该技术 ， 必将推动我 国施 工水平 产生新 的发展 飞跃 ， 值得工程技术 人员不断探索与实践 。 业坐 业鞋船业船业业啦业 逝业始盥 盥 逝业 鞋业 业业 靶船 ( 上接第 5 0页 ) 式中 混 凝土而层弯拉弹性模量 ( MP a ) ； E 基层顶而 当量 回弹模 量 ( MP a ) ， 按公式 ( 4 ) 确定 。 E 、 E ,= a h bE o 【 J ( 4 ) E 一 ( 5 )x -h 1 2 El + h 2 2 E 2 h 2 +h 2 2 、 1 2 D h x E j ( 6 ) D x= + ( 击+ 酉 1) ( 7 ) 一 5 4 4 ( 9) 式 中E 路床 顶面的当量 回弹模量 ( MP a ) 。 E 基层 和底 基 层 或 垫 层 的 当 量 回 弹模 量 ( MP a ) ， 按式 ( 5 ) 计算 。 E l 、 E 广基层和底基层或垫层 的回弹模量 ( MP a ) 。 基层 和底基层 或垫层 的当量厚度( m) ， 按 式( 6 ) 计算 。 D 基层和底 基层或垫 层的 当量 弯 曲刚度 ， 按 式( 7 ) 计算 。 h 、 厂基层 和底基 层或垫层 的厚度 ( m) 。 口 、 6 与 E E o 有关 的回归系数 ， 分别 按式 ( 8 ) 和式 ( 9 ) 计算 。 本算例中，已知 E l _ 3 3 x l O 4 MP a 、 E = 6 0 0 MP a 、 h l ： 0 1 5 m、 h 2 = 0 2 m、 E o = 2 6 MP a 。求得 仃 = 0 0 7 7 7 h = 0 0 7 7 x 0 6 4 5 。 6 O x O 2 4 一1 0 3 ( MP a ) 可见 ， A N S Y S计 算结果 ( o r 0 9 8 MP a ) 和规 范计算 公 式结果 ( 一1 0 3 MP a ) 是 非常接 近的 ， 两 者相对误 差小 于 5 。 4结 论 根据 公路水 泥混凝 土路面设计规范 ( J T G D 4 0 2 0 0 2 ) 荷载应力的计算公式进行 验算 的过程中发现 ，使用有 限元 方法计算高抗裂性水 泥混 凝土面板的荷载应力与规范计算 方法得到的数值非常 接近 ， 相 对误差为一 5 。因此 本文所 采用的有限元分析方法具有 一定的可靠性和工程实用性 。 参 考 文献 1 】 G B T 1 4 6 8 5 2 0 0 1建筑 用 卵石 、 碎 石 S 】 北 京：中国标 准 化 出版 社 ， 2 0 0 1 【 2 】 清华 大学土 木 系建材 教研 室 高强混 凝土 与高效混 凝 土译文集 M1 北京： 清华大学 出版社， 1 9 9 4 ， 1 3 1 交通部公路科 学研 究所J rI G E 3 O 一2 0 0 5公路 工程 水泥 及 水 泥 混 凝 土试 验 规 程 S 1 北 京 ： 人 民 交 通 出版 社 ， 2 0 0 5 4 曾浩， 钢纤维混凝土在道路特殊结构中的应用研究 D 】 南京航 空航天 大学， 2 0 o 6 【 5 】 交通部公路规划设计 院 J T G D 4 0 2 0 0 2公路水泥 混凝 土路 面设计规范 f 5 北京： 人 民交通 出版社， 2 0 o 2 【 6 】 A D K e r r ， P J K e r r A n a l y s i s o f c o n c r e t e p a v e m e n t b l o w u p s J A c t a Me c h a n i c a ， 1 6 3 - 1 6 5 学兔兔 w w w .x u e t u t u .c o m
