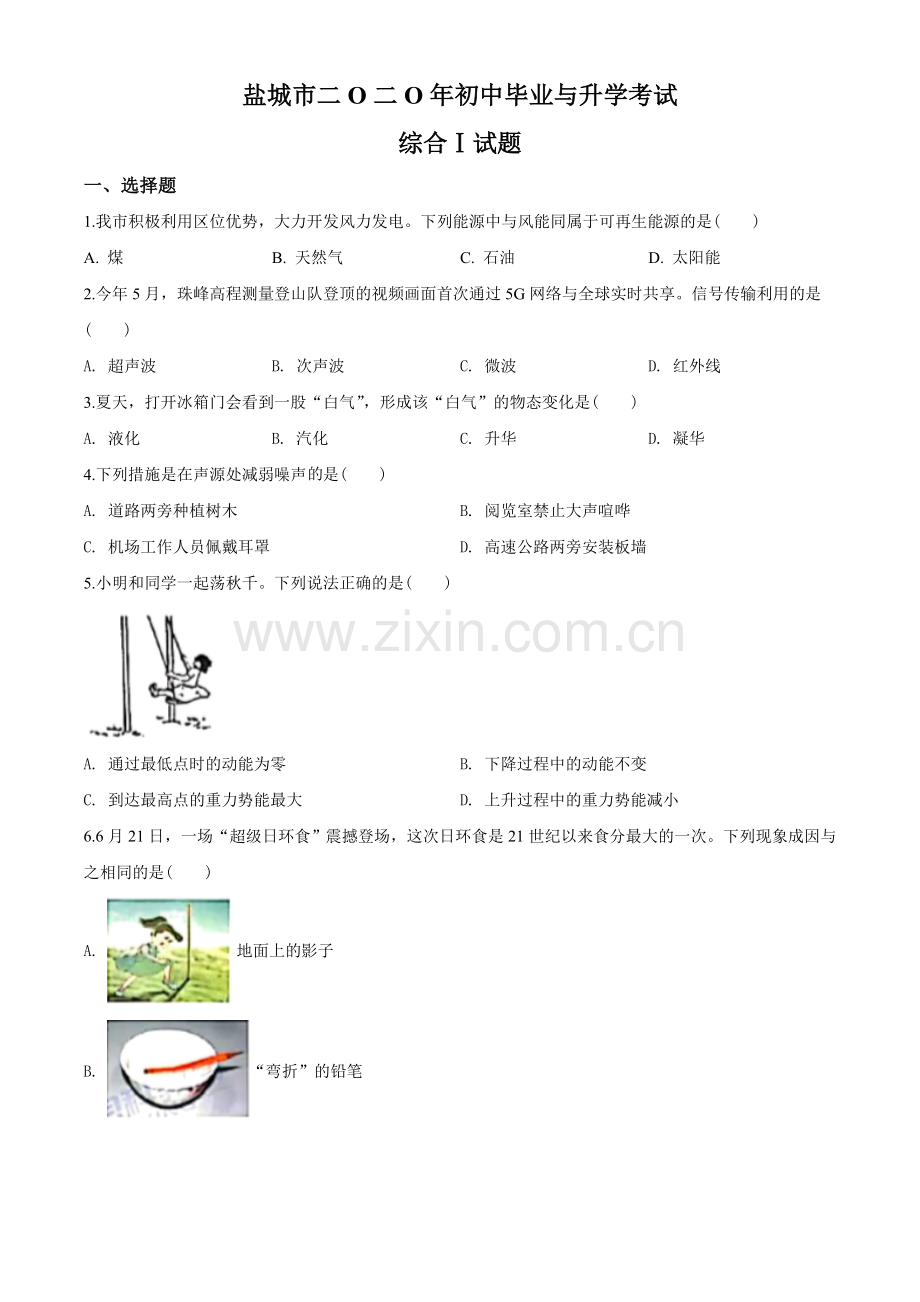

盐城市二O二O年初中毕业与升学考试综合试题一、选择题1.我市积极利用区位优势，大力开发风力发电。下列能源中与风能同属于可再生能源的是()A. 煤B. 天然气C. 石油D. 太阳能2.今年5月，珠峰高程测量登山队登顶的视频画面首次通过5G网络与全球实时共享。信号传输利用的是()A. 超声波B. 次声波C. 微波D. 红外线3.夏天，打开冰箱门会看到一股“白气”，形成该“白气”的物态变化是()A. 液化B. 汽化C. 升华D. 凝华4.下列措施是在声源处减弱噪声是()A. 道路两旁种植树木B. 阅览室禁止大声喧哗C. 机场工作人员佩戴耳罩D. 高速公路两旁安装板墙5.小明和同学一起荡秋千。下列说法正确的是()A. 通过最低点时的动能为零B. 下降过程中的动能不变C. 到达最高点的重力势能最大D. 上升过程中的重力势能减小6.6月21日，一场“超级日环食”震撼登场，这次日环食是21世纪以来食分最大的一次。下列现象成因与之相同的是()A. 地面上的影子B. “弯折”的铅笔C. 水中的倒影D. 放大的“熊猫”7.下列实例中，通过增大压力方法来增大摩擦的是()A. 鞋底加深槽纹B. 用手捏刹车把手C. 给转轴加润滑油D. 用铅笔移动书本8.如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是()A. 适当增加木箱重力B. 增大木箱上升高度C. 增大提升木箱的速度D. 换用质量更大的动滑轮9.我市所有教室都安装了空调。以下做法不符合安全用电的是()A. 出现故障时，先切断电源B. 放学离开教室，及时关闭电源C. 安装三线插座，防止外壳帯电D. 用更细的导线，防止发热起火10.将一小段黄瓜悬挂，小明用强磁铁靠近其一端，发现黄瓜发生了微微的转动。他猜想强磁铁对水产生了力的作用，并通过实验验证的猜想。下列实验可验证其猜想的是()A. 将塑料袋装满水后悬挂，用强磁铁靠近水袋，水袋静止不动B. 将一小段香蕉悬挂。用强磁铁靠近其一端，香蕉微微转动C. 将另一小段黄瓜悬挂，用强磁铁靠近其一端，黄瓜微微转动D. 将水放置在盆中，用强磁铁靠近水面，水面向下微微凹陷11.小明取一根装有适量配重的饮料吸管，使其竖直漂浮在水中，制作简易密度计。为了能够在吸管上准确标注出不同液体密度所对应的刻度，需要测的是()A. 吸管的总长度B. 吸管浸入水中的深度C. 容器中水的深度D. 吸管露出水面的长度12.为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30冷水的小烧杯放入盛有70热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像。下列说法错误的是()A. 热水和冷水到达同一温度的时间是相同的B 热水温度下降比冷水温度升高得快C. 热水放出的热量等于冷水吸收的热量D. 热水的质量可能小于冷水的质量二、填空题13.迎端午，品棕香，赛龙舟。人们在很远处就能闻到诱人的香味，说明分子是_的。观众以河岸为参照物，龙舟是_的。选手们奋力向后划桨，龙舟就能向前运动，这一现象表明力的作用是_。14.校园文化艺术节开幕式上，小华表演架子鼓。她用力敲击鼓面，使鼓面_发出声音。声音通过_传入人耳。用力越大，同学们听到声音的_越大。15.学习了密度知识后，小明想知道橡皮的密度。如图所示，他用调节好的托盘天平测出橡皮的质量为_g，再用量筒测出橡皮的体积为10cm3，则橡皮的密度为_g/cm3。橡皮的硬度比钢尺_。16.燃油汽车的核心部件是热机，通过_冲程将废气排出气缸，造成大气污染，电动汽车正逐步替代燃油汽车。一辆电动汽车在平直的公路上以54km/h的速度匀速行驶10min，通过的路程是_km。关闭电源后，由于_电动汽车还要继续向前滑行一段距离。17.如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的_，导线的运动方向会发生改变。这个过程将_能转化为直导线的机械能。日常生活中的_(电动机/发电机)就是利用这个原理制成的。18.小华在燃烧皿中放入5g酒精，对300g水加热，待酒精燃尽后水温升高了50。已知水的比热容为4.2103J/(kg)，酒精的热值为3.0107J/kg此过程中，酒精燃烧放出的热量为_J，水吸收的热量为_J，水的内能是通过_方式增加的。19.月底，小明对自家用电情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过_W，用电器工作时消耗0.5kWh的电能，电能表指示灯闪烁_次。若上月底电能表示数为1877.6kWh，则本月消耗的电能为_kWh。20.在透明薄塑料袋中装入大半袋水，用弹簧测力计钩住塑料袋缓慢放入水中，水袋受到的浮力不断_(增大/减小)。当塑料袋中的水面与容器中水面_时，水袋中水的重力和排开水的重力相等，用塑料袋进行实验的好处是_(说出一点即可)。三、解答题21.在图中画出小车受到重力的示意图。22.请在图中画出物体AB在平面镜中所成的像AB23.在图中画出通电螺线管的S极和A点的电流方向。24.小华买了一只圆形平底玻璃杯，放在水平桌面上。玻璃杯的质量为0.3kg，底面积为20cm2，最多能装300g的水(g取10N/kg)求：(1)玻璃杯的重力；(2)玻璃杯的容积；(3)装满水时玻璃杯对桌面的压强。25.如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图像。求：(1)低温挡工作时的功率；(2)电热丝R2的阻值；(3)15min内R1消耗的电能。26.小华做“探究凸透镜成像规律”实验：(1)将平行光_凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为_cm；(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的_上，这样做目的是使像呈现在_；(3)将蜡烛移动到图乙所示位置，需向_侧移动光屏，直至在光屏上找到_的倒立、缩小的实像。27.小明做“探究杠杆平条件”实验：(1)实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向_调节；(2)使用弹簧测力计时，首先进行的操作是_；(3)如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿_向下方向拉动弹簧测力计，直至杠杆在_位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，l1、l2分別为F1、F2对应的力臂；(4)接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变F2、l1、l2中的一个量。小华分析数据后发现，第_次实验与前一次改变的量相同，需要调整的实验步骤是_。序号FI/Nl1/cmF2/Nl2/cm11.510.01.015.0.23.010.02.015.031.520.02.015.041.030.02.015.028.小明和小华一起探究电流与电阻的关系。器材有新干电池两节，5、10、20的定值电阻各一只，“20 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。(1)用笔画线代帯导线将甲图中电路补充完整，使滑动变阻器滑片向左移动时电阻减小( )；(2)将滑动变阻器滑片移动到最_端。闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了_故障；(3)排除故障后，移动滑动变阻器滑片，直至电压表示数为1V，此时电流表示数如图乙所示，大小为_A；(4)小明逐一将10和20的电阻接入电路，继续进行实验。当_的电阻接入电路后，无法将电压表示数调节到1V。于是，他改变定值电阻两端电压，重新依次进行实验。调节后的电压值应该不低于_V；(5)实验结束后，小华觉得可以通过调整顺序来避免实验中存在的问题。合理的顺序是_。29.阅读短文，回答问题：卡门涡街现象2020年5月5日，虎门大桥的桥体异常振动引发了大家的关注，专家认为这是由卡门涡街现象引起的。如图甲所示，在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡、，这一现象叫卡门涡街现象。产生旋涡的一侧流速快，另一侧流速慢，交替形成大小不同的压力，使阻碍物产生有规律的振动，即涡振。涡振频率f与阻碍物的特征宽度d和流体流速v有关，其关系(k为常数)据分折，桥体异常振动是由于桥面上安装了1.4m高的防撞板后，在特定风环境条件下产生了振幅较大的涡振现象。工业上常同的流量计也是利用卡门涡街现象制成的。在管道中放入装有电子设备的阻碍物，当流体同过时，装有电子设备的阻碍物发生涡振，输出与涡振频率相同的电压信号，通过频率公式得到流速大小，最终输出流体的流量，流量为单位时间内流体通过管道横截面的体积。(1)下列过程不可能产生卡门涡街现象的是_；A河水流过礁石 B空气通过树木 C篮球撞击篮板 D云层飘过山峰(2)流体流过阻碍物，当上侧产生涡旋时，阻碍物_侧受到压力大；(3)若甲图中相同时间内产生的旋涡增多，说明流体的流速变_；(4)安装防撞板后，増大了桥体的_，使得相同风速下桥体的涡振频率_(増大/减小)；(5)某水管的横截面积为S，阻碍物的特征宽度为d，水流通过阻碍物时输出的电压信号如图乙所示。如不考阻碍物对流速的影响，则管道中水的流量Q和t0之间的关系图像为_。A B C D盐城市二O二O年初中毕业与升学考试综合试题一、选择题1.我市积极利用区位优势，大力开发风力发电。下列能源中与风能同属于可再生能源的是()A. 煤B. 天然气C. 石油D. 太阳能【答案】D【解析】【详解】ABC煤、石油、天然气是短期内不能从自然界得到补充的能源，属于不可再生能源，故ABC不符合题意；D太阳能是能够源源不断的从自然界得到的能源，属于可再生能源，故D符合题意。故选D。2.今年5月，珠峰高程测量登山队登顶的视频画面首次通过5G网络与全球实时共享。信号传输利用的是()A. 超声波B. 次声波C. 微波D. 红外线【答案】C【解析】【详解】5G网络信号传输，是利用微波进行传递信息，微波属于电磁波。故选C。3.夏天，打开冰箱门会看到一股“白气”，形成该“白气”的物态变化是()A. 液化B. 汽化C. 升华D. 凝华【答案】A【解析】【详解】“白气”是空气中的水蒸气遇冷液化放热形成的小水珠。故选A。4.下列措施是在声源处减弱噪声的是()A. 道路两旁种植树木B. 阅览室禁止大声喧哗C. 机场工作人员佩戴耳罩D. 高速公路两旁安装板墙【答案】B【解析】【详解】A道路两旁种植树木，是在传播过程中减弱噪声，不符合题意；B阅览室禁止大声喧哗，是在声源处减弱噪声，符合题意；C机场工作人员佩戴耳罩，是在人耳处减弱噪声，不符合题意；D高速公路两旁安装板墙，是在传播过程中减弱噪声，不符合题意。故选B。5.小明和同学一起荡秋千。下列说法正确的是()A. 通过最低点时的动能为零B. 下降过程中的动能不变C. 到达最高点的重力势能最大D. 上升过程中的重力势能减小【答案】C【解析】【详解】A通过最低点时速度最大，动能最大，故A错误；B下降过程中，高度变小，重力势能变小，速度增大，动能增大，故B错误；C到达最高点时，高度最大，重力势能最大，故C正确；D上升过程中，高度增大，重力势能增大，故D错误。故选C。6.6月21日，一场“超级日环食”震撼登场，这次日环食是21世纪以来食分最大的一次。下列现象成因与之相同的是()A. 地面上的影子B. “弯折”的铅笔C. 水中的倒影D. 放大的“熊猫”【答案】A【解析】【详解】日环食是由光的直线传播形成的。A地面上的影子，是由光的直线传播形成的，符合题意；B“弯折”的铅笔，是由光的折射形成的，不符合题意；C水中的倒影，属于平面镜成像，是由光的反射形成的，不符合题意；D放大的“熊猫”，属于凸透镜成像，是由光的折射形成的，不符合题意。故选A。7.下列实例中，通过增大压力的方法来增大摩擦的是()A. 鞋底加深槽纹B. 用手捏刹车把手C. 给转轴加润滑油D. 用铅笔移动书本【答案】B【解析】【详解】A鞋底加深槽纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，不符合题意；B用手捏刹车把手，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，符合题意；C给转轴加润滑油，是在压力一定时，通过减小接触面的粗糙程度来减小摩擦力，不符合题意；D用铅笔移动书本，通过滚动摩擦代替滑动摩擦减小摩擦力，不符合题意。故选B。8.如图所示，小明利用动滑轮匀速提升木箱。以下做法可以提高动滑轮机械效率的是()A. 适当增加木箱重力B. 增大木箱上升高度C. 增大提升木箱的速度D. 换用质量更大的动滑轮【答案】A【解析】【详解】A额外功不变，如果增加木箱重力，有用功会增大，有用功在总功中所占的比例将增大，机械效率会增大，故A符合题意；BC动滑轮机械效率的高低与木箱上升的高度和上升的速度无关，故BC不符合题意；D换用质量更大的动滑轮，额外功增加，有用功在总功中所占的比例将减小，机械效率降低，故D不符合题意。故选A。9.我市所有教室都安装了空调。以下做法不符合安全用电的是()A. 出现故障时，先切断电源B. 放学离开教室，及时关闭电源C. 安装三线插座，防止外壳帯电D. 用更细的导线，防止发热起火【答案】D【解析】【详解】A电路中出现故障时，需要先切断电源，防止触电，不符合题意；B放学离开教室，及时关闭电源，一方面可以节约电能，另一方面避免电路中的功率过大，电流过大，发生火灾，不符合题意；C三孔插座的第三个孔接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，不符合题意；D导线变细，导线的电阻变大，当电路中有电流通过时，导线产生的热量增多，既浪费了电能，又有引起火灾的可能，符合题意。故选D。10.将一小段黄瓜悬挂，小明用强磁铁靠近其一端，发现黄瓜发生了微微的转动。他猜想强磁铁对水产生了力的作用，并通过实验验证的猜想。下列实验可验证其猜想的是()A. 将塑料袋装满水后悬挂，用强磁铁靠近水袋，水袋静止不动B. 将一小段香蕉悬挂。用强磁铁靠近其一端，香蕉微微转动C. 将另一小段黄瓜悬挂，用强磁铁靠近其一端，黄瓜微微转动D. 将水放置在盆中，用强磁铁靠近水面，水面向下微微凹陷【答案】D【解析】【详解】由题意可知，需要验证强磁铁对水产生了力的作用，只能用强磁铁靠近水，观察水的变化情况。ABC塑料袋装满水、一小段香蕉和另一小段黄瓜，用强磁铁靠近它们，可以验证强磁铁对这些物体的作用，不能验证强磁铁对水的作用，故ABC不符合题意；D将水放置在盆中，用强磁铁靠近水面，可以验证强磁铁对水的作用，故D符合题意。故选D。11.小明取一根装有适量配重的饮料吸管，使其竖直漂浮在水中，制作简易密度计。为了能够在吸管上准确标注出不同液体密度所对应的刻度，需要测的是()A. 吸管的总长度B. 吸管浸入水中的深度C. 容器中水的深度D. 吸管露出水面的长度【答案】B【解析】【详解】因为密度计是漂浮在液体中，所受浮力等于本身的重力，则F浮水=F浮液=G水gSh水=液gSh液=Gh水是吸管浸入水中深度，h液是吸管浸入液体中的深度，所以需要测量吸管浸入水中的深度。故选B。12.为了探究热传递过程中高温物体、低温物体温度变化的特点，小明做了如下实验，将盛有30冷水的小烧杯放入盛有70热水的大烧杯中，分别用温度传感器测量两杯水的温度变化情况，绘制成如图所示的图像。下列说法错误的是()A. 热水和冷水到达同一温度的时间是相同的B. 热水温度下降比冷水温度升高得快C. 热水放出的热量等于冷水吸收的热量D. 热水的质量可能小于冷水的质量【答案】C【解析】【详解】A由图可知，400s时，热水和冷水到达同一温度40，所以热水和冷水到达同一温度的时间是相同的，故A正确，不符合题意；B400s内，热水温度由70下降到40，下降30，冷水30上升到40，上升10，热水温度下降比冷水温度升高得快，故B正确，不符合题意；C冷水和热水的质量未知，由Q=cmt可知热水放出的热量不一定等于冷水吸收的热量，故C错误，符合题意；D由题可知，冷水和热水的质量未知，热水的质量可能小于冷水的质量，故D正确，不符合题意。故选C。二、填空题13.迎端午，品棕香，赛龙舟。人们在很远处就能闻到诱人的香味，说明分子是_的。观众以河岸为参照物，龙舟是_的。选手们奋力向后划桨，龙舟就能向前运动，这一现象表明力的作用是_。【答案】 (1). 永不停息的做无规则运动 (2). 运动 (3). 相互【解析】【详解】1人们能闻到香味，属于扩散现象，说明分子永不停息的做无规则运动。2以河岸为参照物，龙舟相对于河岸的位置发生改变，河岸是运动的。3选手们向后划桨时，浆给水一向后的作用力，因为力的作用是相互的，水就给浆一个向前的力，使船前进。该现象说明力的作用是相互的。14.校园文化艺术节的开幕式上，小华表演架子鼓。她用力敲击鼓面，使鼓面_发出声音。声音通过_传入人耳。用力越大，同学们听到声音的_越大。【答案】 (1). 振动 (2). 空气 (3). 响度【解析】【详解】12声音是由物体的振动产生的，用力敲击鼓面，使鼓面振动产生声音，声音通过空气传播到人的耳朵的。3敲击鼓面，用力越大，振幅越大，声音的响度越大。15.学习了密度知识后，小明想知道橡皮的密度。如图所示，他用调节好的托盘天平测出橡皮的质量为_g，再用量筒测出橡皮的体积为10cm3，则橡皮的密度为_g/cm3。橡皮的硬度比钢尺_。【答案】 (1). 21.2 (2). 2.12 (3). 小【解析】【详解】12由图可知，橡皮的质量为m=20g+1.2g=21.2g橡皮的密度3由生活经验可知，橡皮的硬度小，钢尺的硬度大。16.燃油汽车的核心部件是热机，通过_冲程将废气排出气缸，造成大气污染，电动汽车正逐步替代燃油汽车。一辆电动汽车在平直的公路上以54km/h的速度匀速行驶10min，通过的路程是_km。关闭电源后，由于_电动汽车还要继续向前滑行一段距离。【答案】 (1). 排气 (2). 9 (3). 惯性【解析】【详解】1热机的四个冲程中，通过排气冲程将废气排出气缸。2汽车通过的路程s=vt=54km/h=9km3关闭电源后，汽车由于惯性还要继续向前滑行一段距离。17.如图所示，在“探究磁场对电流的作用”实验中，给直导线通电，观察到它向右运动，只改变直导线中电流的_，导线的运动方向会发生改变。这个过程将_能转化为直导线的机械能。日常生活中的_(电动机/发电机)就是利用这个原理制成的。【答案】 (1). 方向 (2). 电 (3). 电动机【解析】【详解】123给直导线通电，发现它向右运动，只改变直导线中电流的方向，发现它向左运动，导线的运动方向发生改变，此过程中，消耗电能，产生机械能，将电能转化为机械能。电动机就是根据此原理制成的。18.小华在燃烧皿中放入5g酒精，对300g水加热，待酒精燃尽后水温升高了50。已知水的比热容为4.2103J/(kg)，酒精的热值为3.0107J/kg此过程中，酒精燃烧放出的热量为_J，水吸收的热量为_J，水的内能是通过_方式增加的。【答案】 (1). 15105 (2). 6.3104 (3). 热传递【解析】【详解】1酒精燃烧放出的热量Q放=mq=510-3kg3.0107J/kg=1.5105J2水吸收的热量Q吸=cm水t=4.2103J/(kg)0.3kg50=6.3104J3此过程中，水吸收热量，内能增大，通过热传递的方式改变物体的内能。19.月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过_W，用电器工作时消耗0.5kWh的电能，电能表指示灯闪烁_次。若上月底电能表示数为1877.6kWh，则本月消耗的电能为_kWh。【答案】 (1). 8800 (2). 1600 (3). 140【解析】【详解】1由图可知，通过电能表的最大电流为40A，小明家中用电器正常使用的总功率的最大值P最大=UI最大=220V40A=8800W2用电器工作时消耗0.5kWh的电能，电能表指示灯闪烁的次数3200imp/(kWh)0.5kWh=1600imp3由图可知，电能表的示数为2017.6kWh，本月消耗的电能W=2017.6kWh-1877.6kWh=140kWh20.在透明薄塑料袋中装入大半袋水，用弹簧测力计钩住塑料袋缓慢放入水中，水袋受到的浮力不断_(增大/减小)。当塑料袋中的水面与容器中水面_时，水袋中水的重力和排开水的重力相等，用塑料袋进行实验的好处是_(说出一点即可)。【答案】 (1). 增大 (2). 相平 (3). 见解析【解析】【详解】1用弹簧测力计钩住塑料袋缓慢放入水中，水袋排开水的体积变大，由F浮=液gV排可知受到的浮力不断增大。2水袋中水的重力和排开水的重力相等，说明水袋中水的重力等于它受到的浮力，即G水=F浮水gV水=水gV排V水=V排当袋内水面与容器中的水面相平时，排开水的体积等于水袋内水的体积。3用塑料袋进行实验，重力可以忽略不计。三、解答题21.在图中画出小车受到重力的示意图。【答案】【解析】【详解】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：22.请在图中画出物体AB在平面镜中所成的像AB【答案】见解析所示【解析】先作出端点A.B关于平面镜的对称点A、B，用虚线连接A、B即为物体AB的像，如图所示：23.在图中画出通电螺线管的S极和A点的电流方向。【答案】【解析】【详解】由图可知，小磁针的左端是N极，右端是S极，由磁极间的相互作用可知螺线管的左端是N极，右端是S极，由安培定则可知电流从螺线管的右端流入，如图所示：24.小华买了一只圆形平底玻璃杯，放在水平桌面上。玻璃杯的质量为0.3kg，底面积为20cm2，最多能装300g的水(g取10N/kg)求：(1)玻璃杯重力；(2)玻璃杯的容积；(3)装满水时玻璃杯对桌面的压强。【答案】(1)3N；(2)300cm3；(3)3103Pa【解析】【详解】(1)玻璃杯的重力G=mg=0.3kg10N/kg=3N(2)玻璃杯的容积V杯=V水=(3)玻璃杯中水的重力G水=m水g=0.3kg10N/kg=3N装满水时玻璃杯对桌面的压力F=G总=G+G水=3N+3N=6N装满水时玻璃杯对桌面的压强p=3103Pa答：(1)玻璃杯的重力是3N；(2)玻璃杯的容积是300cm3；(3)装满水时玻璃杯对桌面的压强是3103Pa。25.如图甲所示为某电烤箱的内部简化电路，S1为自动控制开关，R1和R2均为电热丝，图乙是电烤箱正常工作时电流随时间变化的图像。求：(1)低温挡工作时的功率；(2)电热丝R2的阻值；(3)15min内R1消耗的电能。【答案】(1)1320W；(2)55；(3)0.33kWh【解析】【详解】(1)由图可知，闭合开关S，只有R1的简单电路，电路中的电阻较大，由P=可知电功率较小，处于低温挡，当S和S1闭合时，两个电阻并联，电路中的总电阻较小，由P=可知电功率较大，处于高温挡，由P=UI可知，电压不变，低温挡时，通过电路的电流较小，由图乙可知，低温挡时的电流是6A，低温挡工作时的功率P低=UI低=220V6A=1320W(2)由图乙可知，低温挡时只有R1的简单电路，低温挡时的电流是6A，通过R1的电流是6A，高温挡时的总电流是10A，高温挡两个电阻并联，由并联电路的特点可知通过R1的电流不变，由并联电路电流的规律可知通过R2的电流I2=I-I1=10A-6A=4A电热丝R2的阻值R2=55(3)15min内R1消耗的电能W1=UI1t=220V6A1560s=1.188106J=0.33kWh答：(1)低温挡工作时的功率是1320W；(2)电热丝R2的阻值是55；(3)15min内R1消耗的电能是0.33kWh。26.小华做“探究凸透镜成像规律”实验：(1)将平行光_凸透镜，移动光屏，直至光屏上形成一个最小最亮的光斑，如图甲所示，该凸透镜的焦距为_cm；(2)将点燃的蜡烛、光屏放在凸透镜的两侧，调节它们的高度，使烛焰和光屏的中心位于凸透镜的_上，这样做目的是使像呈现在_；(3)将蜡烛移动到图乙所示位置，需向_侧移动光屏，直至在光屏上找到_的倒立、缩小的实像。【答案】 (1). 正对 (2). 10.0 (3). 主光轴 (4). 光屏的中央 (5). 右 (6). 烛焰淸晰【解析】【详解】(1)12由图甲可知，将平行光正对凸透镜，移动光屏，在光屏上得到一个最小最亮的光斑，焦距是焦点到透镜光心的距离，凸透镜的焦距为f=60.0cm-50.0cm=10.0cm(2)34为了使像成在光屏的中央，需要使烛焰和光屏的中心位于凸透镜的主光轴上。(3)56由图乙可知，物距u=500cm-20.0cm=30.0cm2f像距2fvf20.0cmv10.0cm需要向右移动光屏，直至在光屏上找到烛焰淸晰的倒立、缩小的实像。27.小明做“探究杠杆平条件”实验：(1)实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向_调节；(2)使用弹簧测力计时，首先进行的操作是_；(3)如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿_向下方向拉动弹簧测力计，直至杠杆在_位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，l1、l2分別为F1、F2对应的力臂；(4)接下来，小明又进行了三次实验，将数据填在表中，最后总结得出律。每次实验总是在前一次基础上改变F2、l1、l2中的一个量。小华分析数据后发现，第_次实验与前一次改变的量相同，需要调整的实验步骤是_。序号FI/Nl1/cmF2/Nl2/cm11.510.01.015.0.23.010.02.015.031.520.02.015.041.030.02.015.0【答案】 (1). 右 (2). 校零 (3). 竖直 (4). 水平 (5). 4 (6). 保持F2和l1不变，改变l2的大小【解析】【详解】(1)1杠杆的右端上翘，要使它在水平位置平衡，平衡螺母向上翘的右端移动。(2)2使用弹簧测力计时，需要先将指针调到零刻度线处。(3)34由图可知，在杠杆左侧挂2个钩码，为了便于在杠杆上直接读出力臂的大小，由于力臂是支点到力的作用线的距离，所以在A点沿竖直向下方向拉动弹簧测力计，直至杠杆在水平位置平衡。(4)56由实验序号2、3可知，F2和l2不变，l1增大10cm，由序号4、3可知，F2和l2不变，l1增大10cm，所以第4次次实验与前一次改变的量相同。由于改变F2、l1、l2中的一个量，所以需要保持F2和l1不变，改变l2的大小。28.小明和小华一起探究电流与电阻的关系。器材有新干电池两节，5、10、20的定值电阻各一只，“20 1A”的滑动变阻器、电压表、电流表、开关各一只，导线若干。(1)用笔画线代帯导线将甲图中电路补充完整，使滑动变阻器滑片向左移动时电阻减小( )；(2)将滑动变阻器滑片移动到最_端。闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了_故障；(3)排除故障后，移动滑动变阻器滑片，直至电压表示数为1V，此时电流表示数如图乙所示，大小为_A；(4)小明逐一将10和20的电阻接入电路，继续进行实验。当_的电阻接入电路后，无法将电压表示数调节到1V。于是，他改变定值电阻两端电压，重新依次进行实验。调节后的电压值应该不低于_V；(5)实验结束后，小华觉得可以通过调整顺序来避免实验中存在问题。合理的顺序是_。【答案】 (1). (2). 右 (3). 断路 (4). 0.2 (5). 20 (6). 1.5 (7). 见解析【解析】【详解】(1)1电源由两节新干电池组成，一节新干电池的电压是1.5V，电源电压是3V，由(3)可知控制电压表的示数为1V，所以电压表的量程选择0-3V，电压表和灯泡并联，使滑动变阻器滑片向左移动时电阻减小，将开关的右端接线柱和变阻器的左下端接线柱连接，如图所示：(2)2为了保护电路，变阻器的滑片移动到阻值最大处，将滑动变阻器滑片移动到最右端。3闭合开关，电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电阻之外的电路是连通的，与电压表并联的电阻断路了。(3)4由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数是0.2A。(4)5因电压表示数为1V，根据串联电路电压的特点，变阻器分得的电压为3V-1V=2V变阻器分得的电压是电阻电压的2倍，将20的电阻接入电路后，为保持电压不变，根据分压原理，变阻器连入电路中的阻值为220=40而题中变阻器的最大阻值为20，所以，即滑动变阻器连入电路中的电阻最大，也不能使电压表示数为1V。6由串联电路电压的规律及分压原理有UV=1.5V所以调节后的电压值应该不低于1.5V。(5)7先后将20和10和5的定值电阻接入电路，变阻器的滑片从阻值最大处向阻值较小处滑动，控制定值电阻两端的电压不变，进行实验，可以避免实验中存在的问题。29.阅读短文，回答问题：卡门涡街现象2020年5月5日，虎门大桥的桥体异常振动引发了大家的关注，专家认为这是由卡门涡街现象引起的。如图甲所示，在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡、，这一现象叫卡门涡街现象。产生旋涡的一侧流速快，另一侧流速慢，交替形成大小不同的压力，使阻碍物产生有规律的振动，即涡振。涡振频率f与阻碍物的特征宽度d和流体流速v有关，其关系(k为常数)据分折，桥体异常振动是由于桥面上安装了1.4m高的防撞板后，在特定风环境条件下产生了振幅较大的涡振现象。工业上常同的流量计也是利用卡门涡街现象制成的。在管道中放入装有电子设备的阻碍物，当流体同过时，装有电子设备的阻碍物发生涡振，输出与涡振频率相同的电压信号，通过频率公式得到流速大小，最终输出流体的流量，流量为单位时间内流体通过管道横截面的体积。(1)下列过程不可能产生卡门涡街现象的是_；A河水流过礁石 B空气通过树木 C篮球撞击篮板 D云层飘过山峰(2)流体流过阻碍物，当上侧产生涡旋时，阻碍物_侧受到压力大；(3)若甲图中相同时间内产生的旋涡增多，说明流体的流速变_；(4)安装防撞板后，増大了桥体的_，使得相同风速下桥体的涡振频率_(増大/减小)；(5)某水管的横截面积为S，阻碍物的特征宽度为d，水流通过阻碍物时输出的电压信号如图乙所示。如不考阻碍物对流速的影响，则管道中水的流量Q和t0之间的关系图像为_。A B C D【答案】 (1). C (2). 下 (3). 大 (4). 特征宽度 (5). 减小 (6). C【解析】【详解】(1)1卡门涡街现象是在一定条件下，流体流过阻碍物时，会在阻碍物上下两侧先后交替产生有规则的反向旋涡。水和空气属于流体，能产生卡门涡街现象，篮球不属于流体，不能产生卡门涡街现象，故C符合题意，ABD不符合题意。故选C。(2)2流体流过阻碍物，当上侧产生涡旋时，上侧流速快，压强小，受到压力小，下侧流速慢，压强大，受到压力大。(3)3涡振频率f与阻碍物的特征宽度d和流体流速v的关系是(k为常数)，相同时间内产生的旋涡增多，涡振频率增大，由关系式可知，阻碍物的特征宽度和k不变，流体流速变大。(4)45安装防撞板后，増大了桥体的特征宽度d，由(k为常数)可知，相同风速v时
