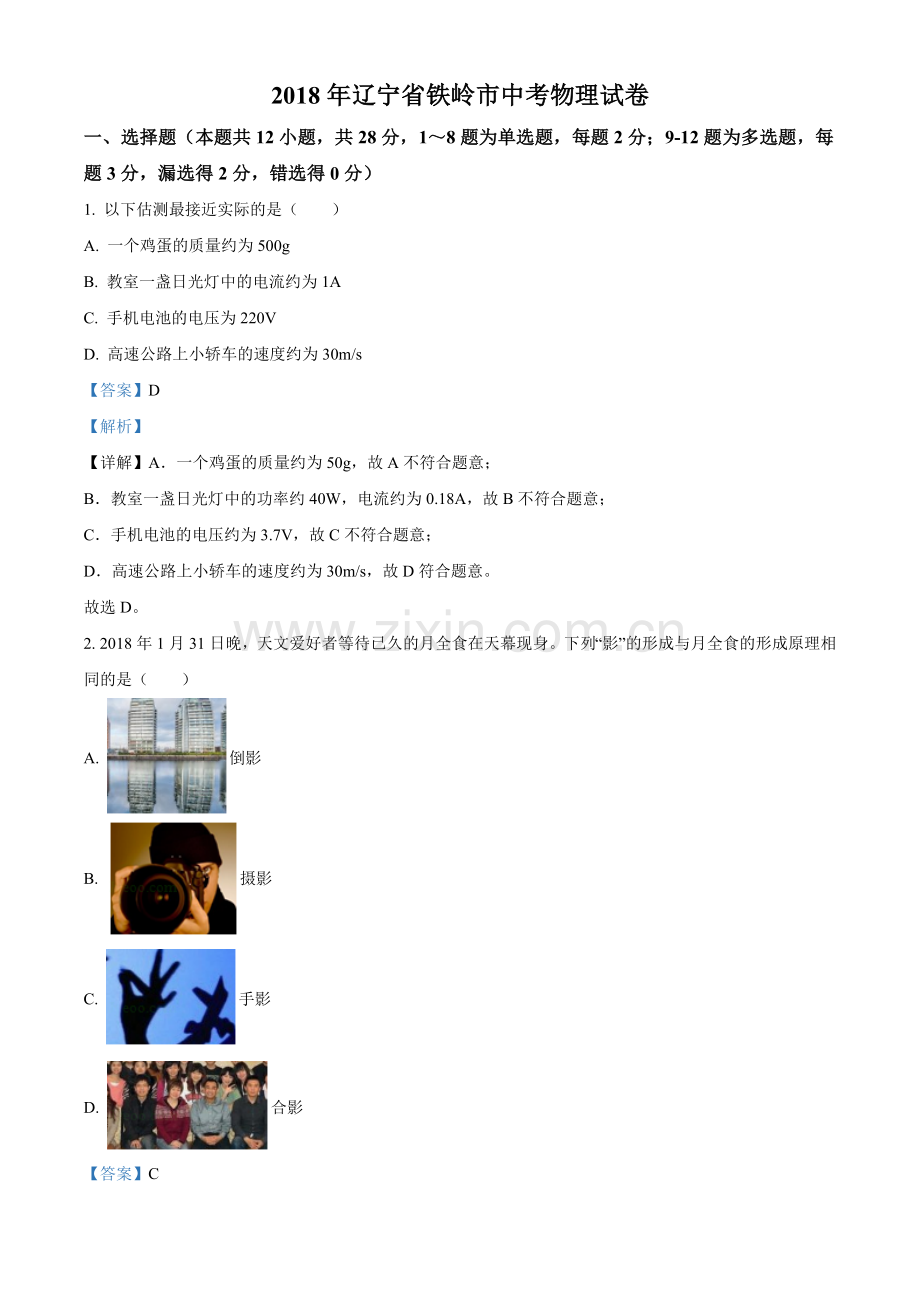

2018年辽宁省铁岭市中考物理试卷
一、选择题（本题共12小题，共28分，1～8题为单选题，每题2分；9-12题为多选题，每题3分，漏选得2分，错选得0分）
1. 以下估测最接近实际的是（　　）
A. 一个鸡蛋的质量约为500g
B. 教室一盏日光灯中的电流约为1A
C. 手机电池的电压为220V
D. 高速公路上小轿车的速度约为30m/s
【答案】D
【解析】
【详解】A．一个鸡蛋的质量约为50g，故A不符合题意；
B．教室一盏日光灯中的功率约40W，电流约为0.18A，故B不符合题意；
C．手机电池的电压约为3.7V，故C不符合题意；
D．高速公路上小轿车的速度约为30m/s，故D符合题意。
故选D。
2. 2018年1月31日晚，天文爱好者等待已久的月全食在天幕现身。下列“影”的形成与月全食的形成原理相同的是（　　）
A. 倒影
B. 摄影
C. 手影
D. 合影
【答案】C

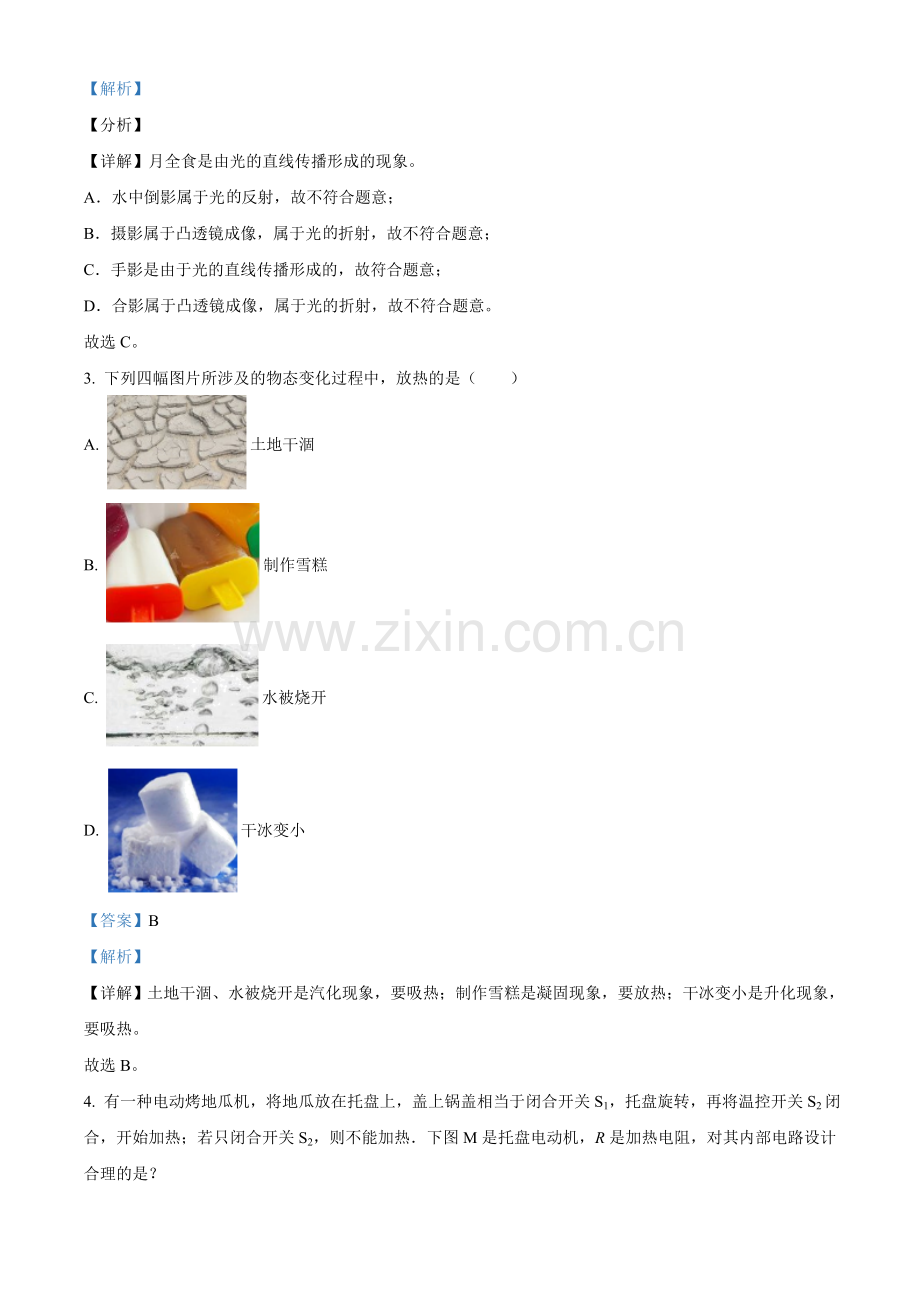

【解析】
【分析】
【详解】月全食是由光的直线传播形成的现象。
A．水中倒影属于光反射，故不符合题意；
B．摄影属于凸透镜成像，属于光折射，故不符合题意；
C．手影是由于光的直线传播形成的，故符合题意；
D．合影属于凸透镜成像，属于光的折射，故不符合题意。
故选C。
3. 下列四幅图片所涉及的物态变化过程中，放热的是（　　）
A. 土地干涸
B. 制作雪糕
C. 水被烧开
D. 干冰变小
【答案】B
【解析】
【详解】土地干涸、水被烧开是汽化现象，要吸热；制作雪糕是凝固现象，要放热；干冰变小是升化现象，要吸热。
故选B。
4. 有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A. B.
C. D.
【答案】B
【解析】
【分析】
【详解】由于“自动烤地瓜机当闭合开关S1，托盘旋转；再将温控开关闭合，开始加热；若只闭合开关，则不能加热”．因此，托盘电动机和加热电阻R是并联，S1要控制电动机和R，即串接在干路上，S2控制R，即串接在加热电阻R的支路上．故图ACD不符合题意，图B符合题意．
5. 下列四幅图中的设备，与发电机原理相同的是（　　）
A. 电铃
B. 扬声器
C. 动圈式话筒
D. 电磁继电器
【答案】C
【解析】
【分析】
【详解】发电机是利用电磁感应现象制成的，工作时将机械能转化为电能。
A．电铃的主要构造是电磁铁，是利用电流的磁效应来工作的，故A不符合题意；
B．扬声器的工作原理是通电导体在磁场中受到力的作用，故B不符合题意；
C．动圈式话筒工作过程是：声波振动引起膜片振动，然后带动线圈振动，线圈切割永久磁体的磁场产生感应电流，经放大后传给扬声器。由此可知其工作原理是电磁感应现象；故C符合题意；
D．电磁继电器是利用电流的磁效应来工作的，故D不符合题意。
故选C。
6. 在2017～2018赛季CBA总决赛中，辽宁队以4：0的总比分战胜浙江队夺冠。如图是辽宁球员投篮时的情景。下列说法中正确的是（　　）

A. 球由静止变为运动，说明力可以改变物体的运动状态
B. 球离开手后能继续向上运动，是因为球受到惯性的作用
C. 球离开手后，球员仍对球做功
D. 球上升过程中，重力势能转化为动能
【答案】A
【解析】
【分析】
【详解】A．球员投篮时，球由静止变为运动，说明力可以改变物体的运动状态；故A正确；
B．球离开手后能继续向上运动，是因为球具有惯性；惯性不是力，不能说受到惯性的作用，故B错误；
C．球离开手后，不再受球员的力，所以球员对球没有做功；故C错误；
D．球上升过程中，质量不变、速度减小、高度增大，则球动能减小，重力势能增大，所以动能转化为重力势能；故D错误；
故选A。
7. 下列有关厨房中涉及到的物理知识，说法正确的是（　　）
A. 高压锅煮食物熟得快是因为气压高液体沸点低
B. 洗菜盆下的U形“反水弯”利用了连通器原理
C. 使用筷子夹食物时，筷子是省力杠杆
D. 用力压清洁布擦瓷砖擦得干净是因为减小了摩擦
【答案】B
【解析】
【详解】A．高压锅煮食物熟得快是因为气压高液体沸点高，故A错误；
B．洗菜盆下的U形“反水弯”利用了连通器原理，故B正确；
C．使用筷子夹食物时，筷子是费力杠杆，故C错误；
D．用力压清洁布擦瓷砖擦得干净是因为压力越大，摩擦力越大，故D错误。
故选B。
8. 如图所示电路，闭合开关，灯泡L正常发光，当滑片P向上移动的过程中，下列说法中正确的是

A. 灯泡L变亮，电流表A1示数变大
B. 电压表示数不变，电流表A2示数变大
C. 电流表A1与A2的示数之差变大
D. 电压表与电流表A2的示数之比变大
【答案】D
【解析】
【分析】
【详解】电路中，灯L与滑动变阻器R并联，电流表测通过滑动变阻器R的电流，电流表测通过灯L与滑动变阻器R的电流之和，电压表测滑动变阻器两端的电压，即灯两端电压、电源电压；
A. 当滑片P向上移动时，滑动变阻器接入电路电阻变大，滑动变阻器所在支路电流变小，所以A2示数变小，R两端的电压即电压表示数不变，根据并联电路电流特点，干路电流等于各个支路电流之和，所以干路电流减小，电流表A1的示数变小，根据并联电路用电器互不影响，灯的亮度不变，故A错误；
B. 由A可知，电压表示数不变，电流表A2的示数变小，故B错误；
C. 电流表A1的示数减去电流表A2的的示数，即为通过灯的电流，由A可知，通过灯的电流不变，所以他们的差不变，故C错误；
D. 电压表示数不变，A1示数变小，所以电压表与电流表A1示数之比变大，故D正确．
故选D.
9. 关于家庭电路，下列说法中正确的是（　　）
A. 电灯的开关短路会造成电路中电流过大，保险丝熔断
B. 开关要接在电灯和火线之间
C. 使用试电笔时，不能接触笔尾金属体
D. 保险装置、插座、家用电器等达到使用寿命及时更换
【答案】BD
【解析】
【分析】
【详解】A．电灯的开关短路会使电灯一直工作，但不会造成电路中电流过大，保险丝也不会熔断，故A错误；
B．开关要接在电灯和火线之间，这样断开开关时，电灯处才不会带电，这样更安全，故B正确；
C．使用试电笔时，手要接触笔尾金属体，但一定不要接触笔尖金属体，故C错误；
D．保险装置、插座、家用电器等达到使用寿命及时更换，以免因性能不好而出现安全隐患，故D正确。
故选BD。
10. 2018年5月21日，我国用长征四号丙运载火箭，成功将探月工程的“鹊桥”号中继星发射升空。如图是火箭发射时的情景。下列说法中正确的是（　　）

A. 以火箭为参物，“鹊桥”号中继星是运动的
B. 火箭发动机工作时将内能转化为机械能
C. 火箭向下喷气却向上运动，利用了物体间力的作用是相互的
D. 火箭运行的信息是通过电磁波向控制中心传递的
【答案】BCD
【解析】
【详解】A．以火箭为参物，“鹊桥”号中继星与火箭的位置没有改变是静止的，故A错误；
B．火箭发动机工作时将内能转化为机械能，故B正确；
C．火箭向下喷气却向上运动，利用了物体间力的作用是相互的，故C正确；
D．火箭运行的信息是通过电磁波向控制中心传递的，故D正确。
故选BCD。
11. 水平桌面上有甲、乙两个完全相同的容器，分别盛有两种不同的液体，将两个质量相等的小球A、B（VA> VB）分别放入两种液体中，两球静止时的状态如图所示，此时两容器中的液面相平，则下列说法中正确的（　　）

A. 甲容器中液体的密度小于乙容器中液体的密度
B. A球受到的浮力大于B球受到的浮力
C. 甲容器对桌面的压力小于乙容器对桌面的压力
D. 两小球放入前，甲容器底受到的压强大于乙容器底受到的压强
【答案】AC
【解析】
【分析】
【详解】AB．两球质量相等，其重力也相等，甲图，小球A悬浮，浮力等于重力，即
F甲=G
乙图，小球B漂浮，浮力等于重力，即
F乙=G
所以A球受到的浮力等于B球受到的浮力；两球受到的浮力相同，由图可知
VA排＞VB排
根据F浮=ρ液gV排可知
ρ甲＜ρ乙
故A正确，B错误；
C．放入AB球后，两容器液面相平，由于
VA＞VB
所以
VA排＞VB排
说明没放小球之前甲容器中液体的体积小于乙容器中液体的体积，即
V甲＜V乙
且
ρ甲＜ρ乙
由m=ρV可知，两液体的质量
m甲＜m乙
由G=mg可知
G甲＜G乙
两容器质量相同，则容器的重力相同，小球质量相同，其重力也相等，但液体的重力
G甲＜G乙
两容器对桌面的压力分别为
F甲=G器+G球+G甲，F乙=G器+G球+G乙
所以
F甲＜F乙
故C正确；
D．由选项C可知，没放小球之前甲容器中液体的体积小于乙容器中液体的体积，两个容器相同，所以甲容器中液体的深度小于乙容器中液体的深度，由于
ρ甲＜ρ乙
由p=ρgh可知两小球放入前，甲容器底受到的压强小于乙容器底受到的压强，故D错误。
故选AC。
12. 如图甲所示电路。电源电压9V恒定不变，小灯泡L1、L2的额定电压均为6V，两灯的电流随电压变化图象如图乙所示。滑动变阻器R标有“20Ω 1A”字样，电流表的量程为0～0.6A，在保证电路安全的提下，下列说法中正确的是（　　）

A. 只闭合S 1，当灯泡L 1正常发光时，滑动变阻器接入电路的值为6Ω
B. 只闭合S 2，调节滑动变阻器。灯泡L 2可以正常发光
C. 只闭合S 3当滑动变阻器两的电压为4V时，电路的总功率为3.6W
D. 只闭合S1和只闭合S 2时，电路消耗的最大功率之比是1：2
【答案】AC
【解析】
【分析】
【详解】A．只闭合S1时，L1与R串联，电流表测电路中的电流，当灯泡L1正常发光时，L1两端的电压
U1=6V
由图像可知通过L1的电流
I1=0.5A
因串联电路中总电压等于各分电压之和，所以R两端的电压
UR=U−U1=9V−6V=3V
因串联电路中各处的电流相等，所以由可得滑动变阻器接入电路的值

故A正确；
B．只闭合S2时，L2与R串联，电流表测电路中的电流，由图像可知L2正常发光时电路中的电流为1A，而电流表的量程为0~0.6A，所以通过灯泡的电流达不到额定电流，则调节滑动变阻器，灯泡L2不可能正常发光，故B错误；
C．只闭合S3时，L1、L2和R串联，当滑动变阻器两的电压为4V时，两灯泡两端的电压之和
U12=U−U′R=9V−4V=5V
且通过两灯泡的电流相等，由图像可知，当电路中的电流I为0.4A时，L1两端的电压为3.5V，L2两端的电压为1.5V符合，则电路的总功率
P=UI=9V×0.4A=3.6W
故C正确；
D．只闭合S1时，L1与R串联，电流表测电路中的电流，当灯泡L1正常发光时，电路中的电流最大，即
I大=IL=0.5A
只闭合S2时，L2与R串联，电流表测电路中的电流，当电流表的示数最大时电路中的电流最大，即
I′大=0.6A
则只闭合S1和只闭合S2时，电路消耗的最大功率之比

故D错误。
故选AC。
二、填空（共9小题，每空1分，共26分）
13. 如图所示，倒车雷达发出的响声越急促，提示司机汽车离障得物越近，倒车达是利用______（填“超声波”或“次声波”）来传递的，汽车行驶时靠内燃机的______冲程来获得动力。

【答案】 (1). 超声波 (2). 做功
【解析】
【分析】
【详解】[1]倒车雷达是利用回声定位制造，即倒车雷达是利用超声波传递信息来测量车尾到障碍物的距离。
[2]在内燃机的做功冲程中将燃料燃烧产生的内能转化为机械能，为热机工作提供动力。
14. 端午节，小明和同学到莲花湖游玩，他们闻到了阵阵花香，这是_____现象．午餐剥棕子时，小明发现有些米粒粘在粽叶上，这是因为分子间存在_____；早上的热粽子到中午变凉，是通过_____的方法改变了粽子的内能．
【答案】 (1). 扩散 (2). 引力 (3). 热传递
【解析】
【分析】
【详解】小明和同学们闻到了阵阵花香，是花香分子在不停地做无规则运动，这是扩散现象；剥棕子时，小明发现有些米粒粘在粽叶上，是分子间存在相互作用的引力，在分子间引力作用下，使米粒和手粘在一起，不容易分开；热粽子温度高，周围环境温度低，它们之间有温度差，会通过热传递的方法改变了粽子的内能，能量从热粽子转移到周围空气中．
15. 如图是商场里的试鞋镜．小飞站在试鞋镜前看见鞋的像是由光的________形成的，鞋的像和鞋的连线与镜面________（选填“垂直”或“不垂直”），当他走近试鞋镜时，鞋所成像的大小________（选填“变大”、“变小”或“不变”）．

【答案】 (1). 反射 (2). 垂直 (3). 不变
【解析】
【分析】
【详解】小飞站在试鞋镜前看见鞋的像属于平面镜成像，其原理是光的反射；根据平面镜成像的特点可知，鞋的像和鞋的连线与镜面垂直；当他走近试鞋镜时，鞋所成像的大小不变．
16. 人接触汽车有时会被“电”下，这是因为汽车打驶时与空气摩擦发生了_____现象．手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是_____电荷，LED灯是由_____（选填“半导体”或“超导体”）材料制成的．

【答案】 (1). 摩擦起电 (2). 负 (3). 半导体
【解析】
【分析】
【详解】人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了摩擦起电现象．手拿静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，电流的方向是正电荷定向移动的方向，则汽车带的是负电荷，LED灯是由半导体材料制成的．
17. 太阳是离地球最近的一颗恒星，每时每刻都在向地球射光和热。太阳能来源于太阳内部发生的核______（填“裂变”或“聚变”）太阳光由各种色光混合而成，其中红、______、蓝是色光的三原色。
【答案】 (1). 聚变 (2). 绿
【解析】
【分析】
【详解】[1][2]在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能；色光的三原色是红、绿、蓝。
18. 如图所示，用8N的拉力F拉着物体A在水平面匀速运动了lm，用时10s，已知物体A重40N，它在水平面运动时受到的摩擦力是12N，则拉力F的功率是_____W，滑轮组的机械效率是____，若不计绳重和滑轮间的摩擦，动滑轮重____N．当把物体A换成质量更大的重物时，滑轮组的机械效率____（填“变大”“变小”或“不变”）．

【答案】 (1). 1. 6 (2). 75% (3). 4 (4). 变大
【解析】
【分析】
【详解】由图可知n=2，则绳子自由端移动的距离为s=ns’=2×1m=2m，则拉力做的总功为W总=Fs=8N×2m=16J，拉力的功率为P===1.6W；物体A受到的摩擦力为f=12N，克服摩擦力做的有用功，为W有=fs’=12N×1m=12J，则滑轮组的机械效率为η===75%；不计绳重和滑轮间的摩擦，则F=，所以G动=nf-F=2×8N-12N=4N；当把物体A换成质量更大的重物时，重物对水平面的压力增大，则摩擦力增大，有用功增大．不计绳重和滑轮间的摩擦，且动滑轮重不变，则额外功不变．这样有用功在总功所占的比例将变大，滑轮组的机械效率将变大．
19. 中国首艘国产航母从大连起航执行试验任务。这艘国产航母的排水量为6.7×104t，其满载时受到的浮力为________N；水面下8m深的舰体某处受到的压强为_________Pa。某艘航母的舰载机从甲板上起飞后，航母排开海水的体积__________（填“变大”“变小”或“不变”）。（g取10N/kg，取海水=1.0×103kg/m3）
【答案】 (1). 6.7×108 (2). 8×104 (3). 变小
【解析】
【分析】
【详解】[1]这艘国产航母的排水量为6.7×104t，排水量即漂浮时排开水的质量，航母漂浮时受到的浮力等于排开出的重力，其满载时受到的浮力为

[2]水面下8m深的舰体某处受到的压强为

[3]某艘航母的舰载机从甲板上起飞后，航母的总重量变小，根据阿基米德原理公式可知，排开海水的体积变小。
20. 如图是小亮家的电能表，他家同时使用的用电器的总功率不能超过______W；只让电脑工作，3min内电能表的转盘转过6r，则电脑的功率为______W；若再打开电灯，电能表的转盘转速将______（填“变快”或“变慢”）。

【答案】 (1). 8800 (2). 40 (3). 变快
【解析】
【分析】
【详解】[1]由电能表的铭牌可知，小亮家用电器的最大总功率
P=UI=220V×40A=8800W
[2]“3000r/kW⋅h”表示每消耗1kW⋅h的电能，电能表的转盘转3000r，电能表的转盘转6r，则电脑消耗的电能为

而
t=3min=180s
所以该用电器的电功率

[3]电功率是表示电流做功快慢的物理量，若再打开电灯，在相同的时间内电流做功变大，则总功率变大，故电能表的转盘转速将变快。
21. 如图所示电路。闭合开关，标有“6V 3W”的小灯泡正常发光，电动机线圈的电阻为1Ω，通过线圈的电流为0.2A．则干路电流为______A，1min内电动机产生的热量是______。

【答案】 (1). 0.7 (2). 2.4J
【解析】
【分析】
【详解】[1]由电路图知道，灯泡与电动机并联在电路中，闭合开关灯泡正常发光，由P=UI知道，灯泡正常工作的电流

由并联电路的电流特点知道，干路的电流
I=IL +IM =0.5A+0.2A=0.7A
[2]由 知道，1min内电动机产生的热量
Q=IM 2 RM t=（0.2A）2 ×1Ω×60s=2.4J
三、作图题（本题共3小题，每小题3分，共9分）
22. 有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示．请在图中画出：
（1）凸透镜的焦点F；
（2）点光源S的位置；
（3）光线a经过凸透镜后的折射光线．
（ ）

【答案】
【解析】
【分析】
【详解】因为反射光线好像是从虚像上发出的，已知点光源S在平面镜中的像与凸透镜的焦点F重合，所以反向延长光线a，与主光轴的交点为凸透镜的焦点F；画出像S′（F）的对称点,可得点光源的位置S；光线a过凸透镜的焦点，经凸透镜后折射光线平行于主光轴，如图所示：

23. （1）如图1是一个月亮形开瓶器，开瓶时开瓶器可以看成一个杠杆，请在图中画出：(a)支点O；(b)在A点施加的最小动力F1；(c)开瓶器受到的阻力F2。
（ ）

图1
（2）请将图2中的器材连接完整。要求：两灯泡并联，电流表测灯L1的电流。__

图2

【答案】 (1). (2).
【解析】
【分析】
【详解】（1）[1]从图中可以看到，月亮形开瓶器与瓶上方接触点旋转，所以上方接触点是支点O；根据杠杆的平衡条件可知，在阻力与阻力臂的乘积大小一定的情况下，要求最省力，即要求动力臂最长，从图中可知，OA最长，所以OA作为动力臂，这是最长的，过A点作垂线垂直OA向上，可得到动力F1，这是最小动力；开瓶器的另一个与瓶盖的接触点受瓶盖的阻力F2方向向下。根据上述作图，如下图所示：

(2)[2] 先连接开关和滑动变阻器，由于电流表测L1的电流，所以L1和电流表串联；因为两灯泡并联，所以将L2的两端分别接在滑动变阻器左上接线柱和电源负极。如答图所示。

24. 如图所示，电磁铁吸引一个小铁钉。请在图中画出：（1）电磁铁的N极；（2）磁感线的力向；（3）小铁钉下端的磁极。
（ ）

【答案】
【解析】
【分析】
【详解】已知电源下端为正极，电流从螺线管的下端流入，上端流出，右手握住螺线管，四指指向电流的方向，大拇指指向上端，则电磁铁的上端为N极；在磁体外部，磁感线的方向是从N极出发指向S极，小铁钉被磁化，磁化小铁钉上端为N极，下端为S极，如图所示：

四、简答题（本题3分）
25. 中国标准动车组“复兴号”的速度可达350km/h。比普通列车的速度大很多。如图是动车组进站时的情景。请回答：
(1)铁轨为什么要铺在枕木上？
(2)动车组进站时机械能的大小是怎样变化的？
(3)当列车驶过时，人必须站在安全线外候车，如果让你设计，动车组站台上的安全线到站台边缘的距离与普通列车站台上的安全线到站台边缘的距离相比，应大一些还是小一些？

【答案】(1)增大受力面积，减小压强；(2)减小；(3)大一些
【解析】
【分析】
【详解】(1)列车从铁轨上行驶，对路基的压力一定，铁轨铺到枕木上，增大了路基的受力面积，减小了压强，从而达到保护路基的目的。
(2)动车组进站时质量不变，速度减小，动能减小；势能不变，机械能为动能和势能的总和，所以机械能减小。
(3)大一些，这是因为动车组进站时，列车速度较大，列车附近的空气流速较大，压强较小。而相对远些的地方空气流速相对较小，压强大，所以人靠近车体或在安全线内，很容易被外侧较大的压强压向列车，发生危险。故对于速度快的动车组来说，所设计的安全线应该距离更大一些才安全。
五、计算题（本题共2小题，共18分．要求写出必要的文字说明，公式，计算过程、数值、单位和答）
26. 2018年5月末，国道102线从铁岭到开原路段开始整修。如图是工地上的一台推土机，它的质量是8t、它与水平地面接触的总面积是4m3。某次推土作业时，在平直的场地上以1m/s的速度匀速前进了10m，推土机的功率为400kW。（g＝10N/kg）
求：(1)推土机静止时对水平地面的压强是多少？
(2)这次推土作业，推土机做了多少功？
(3)该推土机以柴油作为燃料，热机效率为40%，完成这次推土作业要消耗多少千克柴油？（取q柴油=4×107J/kg）

【答案】(1)2×104Pa；(2)4×106J；(3)0.25kg
【解析】
【分析】
【详解】(1)推土机静止时对水平地面的压力
F=G=mg=8×103kg×10N/kg=8×104N
对水平地面的压强

(2)由可得推土机工作的时间

由可得，推土机做的功
W=Pt=4×105W×10s=4×106J
(3)由可得柴油完全燃烧释放的热量

由Q放=mq可得，消耗柴油的质量

答：(1)推土机静止时对水平地面的压强是2×104Pa；
(2)推土机做了4×106J功；
(3)完成这次推土作业要消耗0.25kg柴油。
27. 澎澎家新买了一个养生壶，它有高、中、低三个加热挡位，其内部简化电路如图所示，R1、R2都是加热电阻，且R1＞R2，养生壶的部分参数如表格所示。
额定容量
1L
额定电压
220V
高温档功率
1000W
中温档功率

低温档功率
200W
（c水＝4.2×103J/（kg•℃）、（ρ水＝1.0×103kg/m3）
求：(1)中温挡功率是多少？电阻R2的阻值是多少？
(2)在标准大气压下，将1L水从20℃加热至沸腾，水吸收的热量是多少？
(3)将1L水从20℃加热至沸腾最少的时间是420s。此过程中养生壶的加热效率是多少？

【答案】(1) ；(2)；(3)
【解析】
【分析】
【详解】(1)由电路图可知，该养生壶的内部结构为R1、R2的并联电路，且R1、R2均可单独工作，互不影响。由于，根据可知，高温档为R1、R2同时工作，中温档为R2单独工作，低温档为R1单独工作。
故，中温档功率

由得，R2的电阻值

(2)1L水的质量

在标准大气压下，水的沸点为100℃
在标准大气压下，将1L水从20℃加热至沸腾，水吸收的热量

(3)此过程中，养生壶消耗的电能

此过程中养生壶的加热效率

答：(1)中温挡功率是，电阻R2的阻值是；
(2)在标准大气压下，将1L水从20℃加热至沸腾，水吸收的热量是；
(3)将1L水从20℃加热至沸腾过程中养生壶的加热效率是。
六、实验、探究题（本题共5小题，共36分）
28. 在探究“冰熔化时温度的变化规律”的实验中。

(1)将适量碎冰放入试管中，利用水给冰加热，目的是______；
(2)某时刻观察到温度计的示数如图甲所示，为______°C；
(3)图乙是根据所测数据绘制成的图象。由图象可知，冰的熔化特点是：持续吸热、______；AB和CD两段图象的倾斜程度不同，原因是______；
(4)若不计热量损失，物质在AB和BC两段吸收的热量分别为Q1和Q2，则=______。
【答案】 (1). 使冰受热均匀 (2). -4 (3). 温度不变 (4). 该物质状态不同时比热容不同 (5).
【解析】
【分析】
【详解】(1)[1]将装有冰的试管放入水中加热，这是水浴法，这样冰的温度变化比较均匀，并且变化比较慢，便于记录实验温度。
(2)[2]由图甲知，温度计的分度值是1°C，此时是零下，液柱上表面对准了0°C下面第4个小格处，读作−4°C。
(3)[3]由图像知冰在熔化过程中持续吸热、温度不变。
[4]冰化成水质量不变，但比热容发生了变化，所以同样受热情况下，温度变化快慢不同。
(4)[5]因为同一加热装置，在相同的时间内吸收的热量相同，已知在AB段时间为2min，BC段为3min，则

29. (1)在探究“阻力对物体运动的影响”的实验中，如图甲所示：

①让小车从同一斜面的同一高度由静止滑下，可使小车到达平面时的______相同；
②让小车分别在毛巾、棉布、木板表面运动，小车在______（填“毛巾”“棉布”或“木板”）表面速度减小得最慢。由实验进一步推理得出：若运动的小车不受阻力，将做______运动；
(2)在探究“物体的动能与哪些因素有关”的实验中：
①质量不同的钢球。分别从同一斜面的同一高度由静止滚下，撞击水平木板上相同位置的木块。如图乙、丙所示。实验表明：速度相同时，物体的______越大，动能越大；
②利用丙图器材，在木板上用弹簧测力计水平匀速直线拉动木块，弹簧测力计的示数如图丁所示。则木块受到的滑动摩擦力为______N。此摩擦力______（填“大于”“小于”或“等于”）丙图中木块滑动时受到的摩擦力。
【答案】 (1). 初速度 (2). 木板 (3). 匀速直线 (4). 质量 (5). 1.6 (6). 等于
【解析】
【分析】
【详解】(1)[1] 让小车从同一斜面的同一高度由静止滑下，可使小车到达水平面时的初速度相同。
[2] [3]木板的表面最光滑，摩擦阻力最小，小车速度减小得最慢，进一步推理得出，没有摩擦，小车不受阻力时，小车不会停下来，即做匀速直线运动。
(2)[4]两图高度一定，在水平面上初速度相同，丙图质量较大，运动距离远，说明速度相同，质量越大，动能越大。
[5]丁图中读数为1.6N。
[6]滑动摩擦力与压力和接触面粗糙程度有关，这两个因素都没有发生变化，故前后两次摩擦力相等。
30. 小佳用如图的装置做“探究凸透镜成像规律”的实验，凸透镜的焦距是10cm。

(1)将蜡烛、凸透镜和光屏依次放在光具座上，为使烛焰的像成在光屏中央，应调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在______；
(2)将蜡烛和光屏放在如图所示位置时，光屏上成清晰的像，这个像是倒立、______的实像，生活中的_____利用了这个原理；
(3)保持蜡烛和光屏的位置不变，将凸透镜移到______cm刻度线处，光屏上还能成清晰的像；
(4)凸透镜在如图所示的位置时，将蜡烛移到55cm刻度线处，在移动光屏的过程中，光屏上______（“能”或“不能”）承接到像；
(5)在(2)的条件下，保持蜡烛和凸透镜的位置不变，小佳将一副近视眼镜放在蜡烛和凸透镜之间的合适位置，为使光屏上仍能成清晰的像，应将光屏向______（填“左”或“右”）移动适当距离。
【答案】 (1). 同一高度 (2). 缩小 (3). 照相机 (4). 45 (5). 不能 (6). 右
【解析】
【分析】
【详解】(1)[1]为使烛焰的像能成在光屏的中心，需要调整凸透镜和光屏的高度，使它们的中心位置跟烛焰中心的位置大致在同一高度。
(2)[2][3]由图知道，将蜡烛移到光具座的“30cm”刻度线处，此时物距
u=60cm-30cm=30cm＞2f
像距应处于f和2f之间，在光屏上得到清晰的倒立、缩小的实像；照相机是根据这个原理制成的。
(3)[4]由于折射时光路是可逆的，当保持蜡烛和光屏的位置不变，将凸透镜移到45cm刻度线处时，此时物距应处于f和2f之间，像距大于2f，凸透镜成倒立放大的实像。
(4)[5]将蜡烛移到55cm刻度线处，物距小于f，凸透镜成正立放大的虚像，虚像不能在光屏上承接。
(5)[6]近视镜是凹透镜，且凹透镜对光线有发散作用，若将凹透镜放在光屏和蜡烛之间，像会远离凸透镜，所以将光屏向远离凸透镜的方向（右）移动，才能使蜡烛的像变清晰。
31. 小华在实验室测量物质的密度．

（1）把天平放在水平台上，游码放在标尺左端零刻度线处，指针静止时位置如图甲所示， 小华向________调节平衡螺母，使横梁平衡．
（2）小华利用天平和量筒测量了果汁的密度，过程如下：
①用天平测出空烧杯质量为 28.2g；
②向烧杯中倒入适量果汁， 用天平测出烧杯和果汁的总质量如图乙所示，其质量为__g ．
③将烧杯中的果汁全部倒入量筒中，测出果汁的体积为 30cm3．
④果汁的密度ρ果= __________kg/m3．
⑤测量出的果汁密度值会 _________（填“偏大”或“偏小）．
（3）在测量一个弹力球的密度时，由于弹力球无法放进量筒内，小华用溢水杯，借助一个小烧杯和一个空的酸奶盒，利用量筒和水（ρ水已知）测出了弹力球的密度，请将她的实验步补充完整．
①如图丙所示，溢水杯中盛满水，空酸奶盒漂浮在水中：
②将弹力球用细线系好放入溢水杯中浸没，空酸奶盒仍漂浮，从溢水杯中溢出了一部分水，如图丁所示，用量筒测出____的体积为 V1．测完后将量筒中的水倒净；
③将弹力球取出，放入酸奶盒中共同漂浮，从溢水杯中又溢出了部分水，如图戊所示，用量筒测出__________的体积为 V2．
④弹力球的密度表达式ρ弹力球=_________（用 V1、V2、ρ水表示）．
【答案】 (1). 右 (2). 59.4 (3). 1.04×103 (4). 偏大 (5). 溢出水 (6). 溢出水 (7). ρ水．
【解析】
【分析】
【详解】（1）图甲中指针偏左，说明左侧质量偏大，应向右移动平衡螺母；
（2）②读图乙可知，果汁和烧杯的总质量为50g+5g+4.4g=59.4g，
④量筒中果汁的质量m=59.4g-28.2g=31.2g，
果汁的密度ρ==1.04g/cm3=1.04×103kg/m3；
⑤将玻璃杯中的果汁倒入量筒测量体积的时候，玻璃杯壁上一定沾有部分果汁，从而导致所测体积偏小，由公式ρ=可知密度偏大；
（3）弹力球的体积等于溢出水的体积，即V弹力球=V1；
图丙和图戊相比，放入弹力球后溢出的水的体积为V1+V2，
根据漂浮条件和阿基米德原理知：增加的浮力就是弹力球的重力，即ΔF浮=G弹力球=ρ水g（V1+V2），由G=mg可得，弹力球的质量：m弹力球==ρ水（V1+V2），
则弹力球的密度：ρ弹力球=ρ水．
32. 小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。

(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______
(2)解决问题后，小伟先将5Ω的定值电阻接入电路。调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；
(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。由实验得出的结论是：当电压一定时，______；
(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；
(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。请将她的实验步骤补充完整：
①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。
②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；
③小灯泡L2的额定功率P额＝______（用U、I额、R表示）

【答案】 (1). 电压表 (2). (3). 右 (4). 2 (5). 2.5 (6). 电流与电阻成反比 (7). 灯的电阻随温度的变化而变化 (8). I额 (9). 保持不动 (10). (11). (U﹣I额×R )×I额
【解析】
【分析】
【详解】(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。
[2]电流表应与电阻串联，电压表与电阻并联，改正后如图所示

(2)[3][4]小伟先将5Ω的定值电阻接入电路，调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，电压表示数为
U=IR=0.4A×5Ω=2V
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，再次读取电流表的示数。
(3)[5][6]假设控制为UV，根据串联电路电压的规律和分压原理

左边为一定值，右边也为一定值，当变阻器的最大电阻连入电路中时，对应的定值也应最大，此时变阻器器分得的电压最大，电压表的示数最小，即

解得UV=2.5V，为了使四个电阻单独接入电路都能完成实验，他
