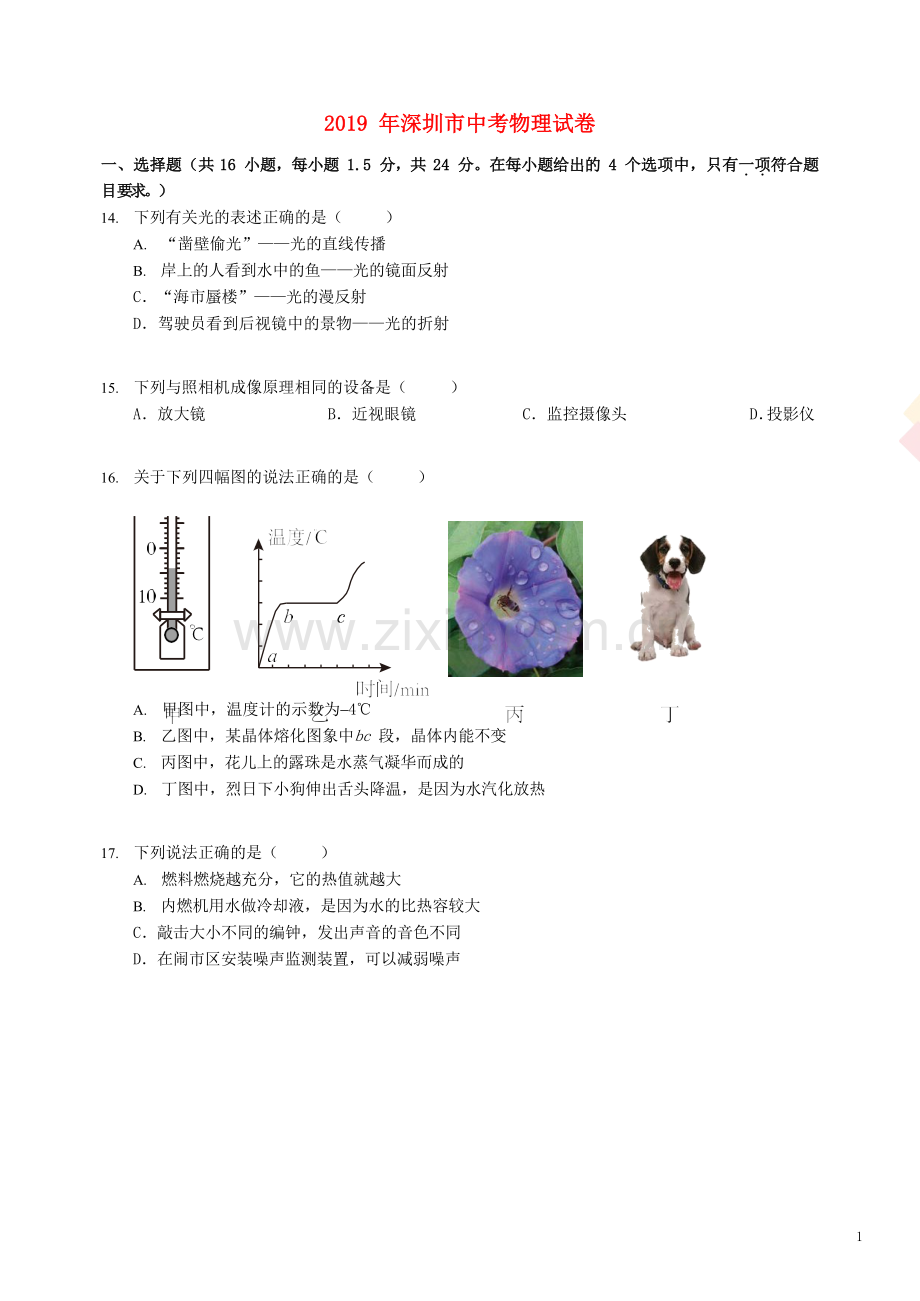

2019 年深圳市中考物理试卷一、选择题（共 16 小题，每小题 1.5 分，共 24 分。在每小题给出的 4 个选项中，只有一项符合题目要求。）14. 下列有关光的表述正确的是（）A. “凿壁偷光”光的直线传播B. 岸上的人看到水中的鱼光的镜面反射C“海市蜃楼”光的漫反射D驾驶员看到后视镜中的景物光的折射15. 下列与照相机成像原理相同的设备是（）A放大镜B近视眼镜C监控摄像头D投影仪16. 关于下列四幅图的说法正确的是（）A. 甲图中，温度计的示数为-4B. 乙图中，某晶体熔化图象中bc 段，晶体内能不变C. 丙图中，花儿上的露珠是水蒸气凝华而成的D. 丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热17. 下列说法正确的是（）A. 燃料燃烧越充分，它的热值就越大B. 内燃机用水做冷却液，是因为水的比热容较大C敲击大小不同的编钟，发出声音的音色不同D在闹市区安装噪声监测装置，可以减弱噪声2918. 甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的 s - t 图象如图所示。下列说法正确的是（）A. 2 4 s 内乙做匀速直线运动B. 4s 时甲、乙两物体的速度相等C. 0 4 s 内乙的平均速度为2m / sD. 3s 时甲在乙的前方19. 下列数据最接近实际情况的是（） A大气对拇指指甲盖的压力约为 10N B学生课桌高度约为200cmC. 让人感觉舒适的气温约为37D. 家用节能灯的功率约为1kW20. 生活中有许多现象都蕴含物理知识。下列说法正确的是（）A一块海绵被压扁后，体积变小，质量变小 B人在站立和行走时，脚对水平地面的压强相等C乘坐地铁时抓紧扶手，是为了减小惯性 D被踢飞的足球，在空中仍受到重力的作用21. 如图所示，同一木块在同一粗糙水平面上，先后以不同的速度被匀速拉动。甲图中速度为 v1 ，乙图中速度为v2 ，丙图中木块上叠放一重物，共同速度为v3 ，且v1 v2 v3 ，匀速拉动该木块所需的水平拉力分别为 F甲 、 F乙 和 F丙 。下列关系正确的是（ ）A. F甲 F乙 F乙 F丙C. F甲 = F乙 F丙D. F甲 F乙 = F丙22. 水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同的小球 M、N 分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列分析正确的是（ ） A两小球所受浮力 FM FNB. 两种液体的密度 r甲 F乙223. 如图，弧形轨道ab 段光滑，bc 段粗糙，小球从 a 点经最低点b 运动至c 点。下列分析正确的是（）A. 从 a 到b 的过程中，小球动能转化为重力势能B. 经过b 点时，小球动能最大C. 从b 到 c 的过程中，小球动能增大D. 从 a 到 c 的过程中，小球机械能守恒24. 下列说法正确的是（） A电荷的移动形成电流 B电路中有电压就一定有电流C. 把一根铜丝均匀拉长后电阻变小D. 长时间使用的手机发烫，是因为电流的热效应25. 在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（）A两球一定带同种电荷B两球可能带异种电荷C两球可能一个带电，一个不带电D两球均只受两个力26. 下列对电磁实验现象相应的解释正确的是（）A. 甲图中，闭合开关，小磁针的 N 极向左偏转B. 乙图中，线圈匝数多的电磁铁，磁性强C丙图中，该装置用来研究电磁感应现象D丁图中，磁铁放在水平面上，导体ab 竖直向上运动，电流表指针一定会偏转327. 关于家庭电路，下列说法正确的是（）A甲图中，若保险丝熔断，则一定是短路引起的 B甲图中，灯泡与开关的连接符合安全用电原则 C甲图中，两孔插座的连接不符合安全用电原则 D乙图中，电能表所在电路的总功率不能超过 2200W28. 地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中， R是滑动变阻器， R 是定值电阻。其中符合地磅工作原理的是（）29. 甲图是小灯泡L 和电阻 R 的 I - U 图象。将小灯泡 L 和电阻 R 接入乙图所示电路中，只闭合开关S1时，小灯泡L 的实际功率为 1W。下列说法错误的是（）A. 只闭合开关S1 时，小灯泡 L 的电阻为4WB. 再闭合开关S2 时，电流表示数增加0.2AC. 再闭合开关S2 时，电路总功率为1.4WD. 再闭合开关S2 后，在1min 内电阻 R 产生的热量为240J4二、非选择题（共 6 小题，共 36 分）30（4 分）（1）一束光线从空气射入玻璃时，界面 MN 上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。（2）如右图所示，在 C 点用力把桌腿 A 抬离地面时，桌腿 B 始终没有移动，请在 C 点画出最小作用力的示意图。31（6 分）如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动。乙图是探究“物体的动能跟哪些因素有关” 的实验装置，让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上。请回答：（1） 甲实验中，小车在水平面上运动时，在竖直方向上受到的力有 和 ；在水平方向上受到摩擦力，且摩擦力越小，小车的速度减小得越 。从而可以推理：如果运动的物体不受力，它将 。（2） 乙实验中的研究对象是 （选填“钢球”或“木块”），实验目的是探究物体的动能大小与 的关系。32（6 分）如图所示，在“测量小灯泡的电功率”的实验中，电源电压为 4.5V，小灯泡的额定电压为2.5V。5（1） 请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片 P 向 B 端移 动时小灯泡变暗）。（2） 某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。出现这一故障的原因可能是 。排除故障后，闭合开关，移动滑动变阻器的滑片 P 到某处，电压表的示数如乙图所示。若要测量小灯泡的额定功率，应将图中的滑片 P 向 （选填“A”或“B”）端移动，直到电压表的示数为 2.5V，此时电流表的示数如丙图所示， 则小灯泡的额定功率为 W。（3） 测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是 。（4） 若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是 （填标号）。A探究电流与电压的关系B探究电流与电阻的关系33（7 分）如图所示，斜面长 s = 8m ，高h = 3m 。用平行于斜面 F = 50N 的拉力，将重力为G = 100N的物体，由斜面的底端匀速拉到顶端，用时t = 10s 。求：（1） 有用功W有 ；（2） 拉力做功的功率 P ；（3） 物体受到的摩擦力 f ；（4） 该斜面的机械效率h 。634（7 分）“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U = 6V ； R1 为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于 0 且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL 为醉驾。使用前通过调零旋钮（即滑动变阻器 R2 的滑片）对测试仪进行调零，此时电压表示数为U1 = 5V ，调零后 R2 的滑片位置保持不变。（1） 当电压表示数为U 1 = 5V 时，求 R1 消耗的电功率；（2） 当电压表示数为U 1 = 5V 时，求 R2 接入电路中的阻值；（3） 某次检测中，电流表示数 I1= 0.2A ，请通过计算，判断此驾驶员属于酒驾还是醉驾。735（6 分）（1）如甲图所示的电路，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡损坏了。请你在不拆开原电路的基础上，从乙图所示的实验器材中任选一种连入电路，设计检测方法，找出损坏的小灯泡，并完成表格中相关内容。所选器材检测电路图现象与结论（2）2019 年 6 月 5 日 12 时 06 分，在我国黄海某海域，科技人员使用“长征十一号”运载火箭进行“一箭七星”海上发射技术试验，运载火箭点火后，箭体腾空而起并加速上升，直冲云霄， 把卫星顺利送入距离地面 600 千米高的预定轨道。首次海上发射取得圆满成功，填补了我国运载火箭海上发射的空白。在火箭上升过程中，为了能够近距离拍摄到箭体周围的实况，“长征十一号”火箭上装有高清摄像机，摄像机的镜头是由耐高温的材料制成的。小宇同学观看发射时的电视画面发现：箭体在上升过程中有一些碎片脱落，且脱落的碎片先上升一段距离后才开始下落。请从上述材料中找出涉及物理知识的内容，模仿范例格式，写出对应的物理知识或规律（任写三条）。相关描述物理知识或规律范例火箭加速上升受非平衡力12382019 年深圳市中考物理考情分析一、试卷点评（一）整体难度与往年相比，今年难度有明显提升，主要体现在：题干字数多，审题要求变高；电学图像多，条件变复杂；知识考查更深入，注重理解和应用；原创题较陌生，易丢分今年的容易题、中档题、困难题的比值为 4:4:2，去年为 6:3:1（二）考查分值分值分布比较平稳：声光热、机械运动、密度12 分（20%）力学22 分（37%）电磁学26 分（43%）（三）易错考点第 21 题，影响滑动摩擦力大小的因素第 22 题，浮力相关的大小比较第 23 题，机械能守恒条件第 28 题，欧姆定律动态电路第 29 题，电学图象综合计算第 30（2）题，杠杆最小动力第 32（3）题，灯丝阻值受到温度的影响第 33（3）题，斜面上摩擦力的计算第 34 题，电学图象综合计算第 35（1）题，电路故障分析与检测（四）出题方向知识考查更加深入：对基础知识的直接记忆性考查变少，对知识的理解、分析和应用的考查变多，这样出题思路会直接导致试卷中的难题、易错题增多，使高分不会扎堆具体参看上面的易错考点利用图象提取信息：试卷中有 5 个题中，关键条件是利用图象给出，尤其是最后一道电学选择题和电学计算压轴题，是这次考试的拉分点，区分度很高比如，电学压轴题中，学生不能获取“ 50W ” 的含义，整个题无从落手1二、考点难度分析试卷分值结构、知识范围、难度情况分析表题型题号涵盖知识范围难度系数所属知识阶段分值选择题14光现象初二上1.515凸透镜成像初二上1.516物态变化、内能初二上、初三上1.517内能的利用、声现象初二上、初三上1.518速度图象初二上1.519物理量估测（大气压力、长度、温度、电功率）初二上、初二下、初三上1.520体积、质量、压强、惯性、重力初二上、初二下1.521运动和力、摩擦力初二下1.522浮力初二下1.523机械能初二下1.524电流、电压、电阻、电流的热效应初三上1.525电荷初三下1.526电与磁初三下1.527家庭电路初三上1.528欧姆定律（动态电路）初三上1.529欧姆定律、电功率、焦耳定律初三上1.5作图题30（1）光的反射、光的折射初二上230（2）杠杆（最小动力）初二下2实验题31（1）受力分析、斜面小车实验初二下431（2）实验探究影响动能大小的因素初二下232（1）连接电路实物图初三上132（2）电路故障、动态分析、测额定电功率初三上332（3）灯丝阻值受温度的影响初三上132（4）探究电流与电压、电阻的关系初三上1计算题33斜面、功、功率、机械效率初二下734电功率、欧姆定律、串联电路中的电压和电阻关系初三上7开放题35（1）电路故障和分析初三上335（2）物态变化、凸透镜成像、惯性初二上、初二下32各学期知识点占比20%初二上43%初二下初三上37%题目难度分布10分简单题23.5分中档题难度题26.5分32019 年深圳市中考物理试卷及答案解析一、选择题（共 16 小题，每小题 1.5 分，共 24 分。在每小题给出的 4 个选项中，只有一项符合题目要求。）14. 下列有关光的表述正确的是（）A. “凿壁偷光”光的直线传播B. 岸上的人看到水中的鱼光的镜面反射C“海市蜃楼”光的漫反射D驾驶员看到后视镜中的景物光的折射【答案】A；【解析】A“凿壁偷光”属于光的直线传播现象，该选项符合题意；B岸上的人看到水中的鱼属于光的折射现象，不是镜面反射现象，该选项不符合题意； C“海市蜃楼”属于光的折射现象，不是光的漫反射现象，该选项不符合题意；D通过后视镜观察景物，属于光的反射现象，不是光的折射现象，该选项不符合题意； 故选A15. 下列与照相机成像原理相同的设备是（）A放大镜B近视眼镜C监控摄像头D投影仪【答案】C；【解析】根据凸透镜成像特点，当物距大于两倍焦距时，凸透镜能够成倒立缩小的实像为照相机原理；A放大镜是利用凸透镜成正立放大虚像的原理，该选项不符合题意； B近视眼镜利用了凹透镜对光线的发散作用，该选项不符合题意；C监控摄像头是利用凸透镜成倒立缩小的实像的原理，该选项符合题意； D投影仪是利用凸透镜成倒立放大实像的原理，该选项不符合题意；故选C16. 关于下列四幅图的说法正确的是（）A. 甲图中，温度计的示数为-4B. 乙图中，某晶体熔化图象中bc 段，晶体内能不变C. 丙图中，花儿上的露珠是水蒸气凝华而成的D. 丁图中，烈日下小狗伸出舌头降温，是因为水汽化放热4【答案】A；【解析】A温度计读数，液柱所在刻度在0 下方，且分度值为1 ，故读为-4，该选项符合题意；B此图像为晶体熔化图像，晶体熔化时吸热，故内能增大，该选项不符合题意； C花儿上的露珠是水蒸气液化形成的，不是凝华，该选项不符合题意；D小狗伸舌头降温是利用水汽化吸热的原理，不是放热，该选项不符合题意； 故选 A17. 下列说法正确的是（）A. 燃料燃烧越充分，它的热值就越大B. 内燃机用水做冷却液，是因为水的比热容较大C敲击大小不同的编钟，发出声音的音色不同D在闹市区安装噪声监测装置，可以减弱噪声【答案】B；【解析】A燃料的热值是某种燃料完全燃烧时放出的热量与其质量之比，与实际燃烧情况无关， 故该选项不符合题意；B. 水的比热容比较大，等质量物质在升高相同温度时，水吸收的热量多，适合作为内燃机的冷却液，该选项符合题意；C. 敲击大小不同的编钟，是音调不同，相同乐器发出的声音的音色相同，该选项不符合题意； D噪声监测装置只能监测噪声等级，不能减弱，该选项不符合题意；故选B18. 甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的 s - t 图象如图所示。下列说法正确的是（）A. 2 4 s 内乙做匀速直线运动B. 4s 时甲、乙两物体的速度相等C. 0 4 s 内乙的平均速度为2m / sD. 3s 时甲在乙的前方【答案】C；【解析】此图像为 s-t 图像，先明确甲乙的运动状态，甲一直保持匀速直线运动，乙是先匀速直线运动后静止；A. 24s 内，乙是静止状态，该选项不符合题意；B. 4s 时甲是匀速直线运动状态，乙是静止状态，速度不同，该选项不符合题意；C. 04s 乙运动的路程是 8m，时间是 4s，平均速度为 v = s = 8m = 2 m/ s ，该选项符合题意；t4sD. 3s 时，乙运动的路程是 8m，甲运动的路程是 6m，乙在甲前方，该选项不符合题意； 故选 C519. 下列数据最接近实际情况的是（） A大气对拇指指甲盖的压力约为 10N B学生课桌高度约为200cmC. 让人感觉舒适的气温约为37D. 家用节能灯的功率约为1kW【答案】A；【解析】A一标准大气压约为1105 Pa ，手指甲的面积大约 1cm2，根据：F =p S = 1105 Pa1cm2 = 10 N ，该选项符合题意；B. 学生课桌高度大约为 80cm，该选项不符合题意；C. 让人舒适的环境温度为23 ， 37为人体正常体温，该选项不符合题意；D. 家用节能灯功率大约 20W 左右，该选项不符合题意； 故选 A20. 生活中有许多现象都蕴含物理知识。下列说法正确的是（）A. 一块海绵被压扁后，体积变小，质量变小 B人在站立和行走时，脚对水平地面的压强相等C乘坐地铁时抓紧扶手，是为了减小惯性 D被踢飞的足球，在空中仍受到重力的作用【答案】D；【解析】A质量是物体的属性，与物体的形状无关，该选项不符合题意；B. 人站立和行走时，脚与地面的接触面积不同，故压强不同，该选项不符合题意； C惯性是物体的属性，只与物体的质量有关，抓紧扶手是为了减小惯性带来的危害，该选项不符合题意；D被踢飞的足球在空中仍受到重力作用，故最终会下落到地面，该选项符合题意； 故选D21. 如图所示，同一木块在同一粗糙水平面上，先后以不同的速度被匀速拉动。甲图中速度为v1 ，乙图中速度为v2 ，丙图中木块上叠放一重物，共同速度为v3 ，且v1 v2 v3 ，匀速拉动该木块所需的水平拉力分别为 F甲 、 F乙 和 F丙 。下列关系正确的是（ ）A. F甲 F乙 F乙 F丙C. F甲 = F乙 F丙D. F甲 F乙 = F丙6【答案】C；【解析】滑动摩擦力与接触面的粗糙程度和压力大小有关，与速度大小无关由于甲乙丙三图中， 接触面的粗糙程度相同，甲乙对水平面的压力相同，丙稍大，故摩擦力 f 甲=f 乙f 丙，因为三图中木块都在做匀速直线运动，故 F =f，即 F 甲=F 乙F 丙，故C 选项符合题意；故选C22. 水平桌面上两个底面积相同的容器中，分别盛有甲、乙两种液体。将两个完全相同的小球 M、N 分别放入两个容器中，静止时两球状态如图所示，两容器内液面相平。下列分析正确的是（ ） A两小球所受浮力 FM FNB. 两种液体的密度 r甲 F乙【答案】D；【解析】A 选项，小球 M 在甲液体中漂浮，则浮力 FM=GM，小球 N 在乙液体中悬浮，则浮力 FN=GN，由于小球 M、N 完全相同，即 GM=GN，则有 FM=FN，故A 选项不符合题意；B 选项，小球 M 在甲液体中漂浮，则密度 M 甲，小球 N 在乙液体中悬浮，则密度 N = 乙，由于小球 M、N 完全相同，即 M= N，则有 甲 乙，故 B 选项不符合题意；C 选项，由 B 选项分析得 甲 乙，两容器液面相平即容器底部深度 h 相同，根据液体压强计算公式 p=gh 可知，p 甲 p 乙，故C 选项不符合题意；D 选项，由 C 选项分析得容器底部液体压强 p 甲 p 乙，两容器底面积相同，由压力计算公式 F=pS 得，容器底部受到液体压力 F 甲 F 乙，故 D 选项符合题意；故答案选择 D23. 如图，弧形轨道 ab 段光滑，bc 段粗糙，小球从a 点经最低点b 运动至c 点。下列分析正确的是（）A. 从a 到b 的过程中，小球动能转化为重力势能B. 经过b 点时，小球动能最大C. 从b 到c 的过程中，小球动能增大D. 从a 到c 的过程中，小球机械能守恒【答案】B；【解析】A 选项，从 a 到 b 的过程中，小球高度降低，重力势能转化为动能，故 A 选项不符合题意； B 选项，小球从 a 运动到 b 动能增大；从 b 运动到 c 动能减小，则在 b 点处小球动能最大， 故 B 选项符合题意；C 选项，小球从 b 到 c 的过程中，高度增加，同时克服摩擦力做功，速度减小，则小球的动能减小，故C 选项不符合题意；D 选项，bc 段弧形轨道粗糙，因此小球在 bc 段运动时会克服摩擦力做功，会有一部分机械能转化为内能，则机械能会减小，故D 选项不符合题意；故答案选择 B724. 下列说法正确的是（） A电荷的移动形成电流 B电路中有电压就一定有电流C. 把一根铜丝均匀拉长后电阻变小D. 长时间使用的手机发烫，是因为电流的热效应【答案】D；【解析】A 选项，电荷定向移动形成电流，缺少“定向”二字，故 A 选项不符合题意；B 选项，电路中有电压时，要形成电流还必须保证电路通路，故 B 选项不符合题意；C 选项，铜丝被均匀拉长之后，铜丝的横截面积变小，长度变长，则铜丝的电阻增大，故C 选项不符合题意；D 选项，因为手机电路中的元件有电阻，所以长时间使用后，由于电流的热效应会使得手机发热，故 D 选项符合题意；故答案选择 D25. 在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（）A两球一定带同种电荷B两球可能带异种电荷C两球可能一个带电，一个不带电D两球均只受两个力【答案】A；【解析】A 选项，同种电荷互相排斥，两带电小球表现出排斥现象，故 A 选项符合题意；B 选项，异种电荷互相吸引，两带电小球没有吸引紧贴，故 B 选项不符合题意；C 选项，带电体会吸引不带电的物体，若一个带电一个不带电，则两球会相互吸引紧贴， 故 C 选项错误；D 选项，由受力分析可得，两小球均受到重力、绳子给的拉力、小球所带同种电荷间的排斥力，故两球均受三个力，故D 选项不符合题意；故答案选择 A26. 下列对电磁实验现象相应的解释正确的是（）A. 甲图中，闭合开关，小磁针的 N 极向左偏转B. 乙图中，线圈匝数多的电磁铁，磁性强C丙图中，该装置用来研究电磁感应现象D丁图中，磁铁放在水平面上，导体ab 竖直向上运动，电流表指针一定会偏转8【答案】B；【解析】A 选项，由右手螺旋定则可得，通电螺线管右端为 N 极，左端为 S 极，则小磁针 N 极受到螺线管左端的 S 极吸引向右偏转，故 A 选项不符合题意；B 选项，电磁铁的磁性与电流大小和线圈匝数有关，电流相同时，线圈匝数越多，磁性越强，故 B 选项符合题意；C 选项，图中装置为研究通电导体在磁场中受力的作用，与电磁感应现象无关，故 C 选项不符合题意；D 选项，丁图中，蹄形磁铁的磁感线方向为竖直方向，当导体 ab 竖直向上运动时，不能切割磁感线，也就不会产生感应电流，故D 选项不符合题意；故答案选择 B27. 关于家庭电路，下列说法正确的是（）A甲图中，若保险丝熔断，则一定是短路引起的 B甲图中，灯泡与开关的连接符合安全用电原则 C甲图中，两孔插座的连接不符合安全用电原则 D乙图中，电能表所在电路的总功率不能超过 2200W【答案】C；【解析】A 选项，甲图为家庭电路的一部分，家庭电路中保险丝熔断是由于电流过大导致，电流过大的原因有可能是短路或用电器总功率过大引起，故A 选项不符合题意；B 选项，家庭电路中，开关应连接在火线和用电器之间，故 B 选项不符合题意；C 选项，两孔插座的连接应当遵循“左零右火”的原则，甲图中插座连接错误，故 C 选项符合题意；D 选项，电能表上标有 10(40)A，即家庭电路允许通过的最大电流为 40A，则最大总功率应为 8800W，故 D 选项不符合题意；故答案选择 C928. 地磅工作时，重物越重，电表的示数就越大。下列四幅电路图中， R是滑动变阻器， R 是定值电阻。其中符合地磅工作原理的是（）【答案】B；【解析】A 选项，重物越重，滑片向下滑动，R电阻变大，电路中电流变小，则电流表读数变小， 不符合电表示数越大的要求，故A 选项不符合题意；B 选项，重物越重，滑片向下滑动，R电阻变小，电路中电流变大，则定值电阻 R 两端电压变大，电压表示数变大，故B 选项符合题意；C 选项，电流表把 R短路，电流不经过 R，所以无论重物怎么变化，电流表读数都不变， 故 C 选项不符合题意；D 选项，电压表串联接入电路，电压表相当于测电源电压，读数不变，故 D 选项不符合题意； 故答案选择 B29. 甲图是小灯泡L 和电阻 R 的 I - U 图象。将小灯泡 L 和电阻 R 接入乙图所示电路中，只闭合开关S1时，小灯泡L 的实际功率为 1W。下列说法错误的是（）A. 只闭合开关S1 时，小灯泡 L 的电阻为4WB. 再闭合开关S2 时，电流表示数增加0.2AC. 再闭合开关S2 时，电路总功率为1.4WD. 再闭合开关S2 后，在1min 内电阻 R 产生的热量为240J【答案】D；【解析】A 选项，只闭合 S1 时，电路中只接入 L，L 的实际功率为 1W，由 P=UI 得，在甲图中找出 L 符合 U、I 乘积为 1W 的图像，则 U=2V，I=0.5A，则小灯泡 L 的电阻为4W ，故 A 选项不符合题意；B 选项，由 A 选项分析得电源电压 U=2V，再闭合 S2 后，R 并联接入电路，电压为 2V， 在甲图中找出 R 此时对应电流为 0.2A，则电流表示数增大 0.2A，故B 选项不符合题意； C 选项，再闭合 S2 时，电源电压为 2V，R 的电流为 0.2A，L 的电流为 0.5A，电路中总电流为 0.7A，故总功率 P=U 总 I 总=2V0.7A=1.4W，故 C 选项不符合题意；10D 选项，再闭合 S2 时，电阻 R 的电压为 2V，电流为 0.2A，通电 1min 即 60s，产生热量Q=W=UIt=2V0.2A60s=24J，故 D 选项符合题意； 故答案选择 D二、非选择题（共 6 小题，共 36 分）30（4 分）（1）一束光线从空气射入玻璃时，界面 MN 上的反射光线如右图所示，请画出对应的入射光线和大致的折射光线。【答案】（2）如右图所示，在 C 点用力把桌腿 A 抬离地面时，桌腿 B 始终没有移动，请在 C 点画出最小作用力的示意图。【答案】31（6 分）如图所示，甲图是探究“阻力对物体运动的影响”的实验装置，让同一小车从斜面上相同的高度由静止滑下，在粗糙程度不同的水平面上运动。乙图是探究“物体的动能跟哪些因素有关” 的实验装置，让同一钢球从斜面上不同的高度由静止滚下，碰到同一木块上。请回答：（1） 甲实验中，小车在水平面上运动时，在竖直方向上受到的力有 和 ；在水平方向上受到摩擦力，且摩擦力越小，小车的速度减小得越 。从而可以推理：如果运动的物体不受力，它将 。（2） 乙实验中的研究对象是 （选填“钢球”或“木块”），实验目的是探究物体的动能大小与 的关系。【答案】（1）重力支持力慢做匀速直线运动（2）钢球速度大小1132（6 分）如图所示，在“测量小灯泡的电功率”的实验中，电源电压为 4.5V，小灯泡的额定电压为2.5V。（1） 请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片 P 向 B 端移动时小灯泡变暗）。（2） 某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。出现这一故障的原因可能是 。排除故障后，闭合开关，移动滑动变阻器的滑片 P 到某处，电压表的示数如乙图所示。若要测量小灯泡的额定功率，应将图中的滑片 P 向 （选填“A”或“B”）端移动，直到电压表的示数为 2.5V，此时电流表的示数如丙图所示， 则小灯泡的额定功率为 W。（3） 测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是 。（4） 若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是 （填标号）。A探究电流与电压的关系B探究电流与电阻的关系【答案】（1）（2） 滑动变阻器的滑片未调到最大阻值处A0.8（3） 灯泡电阻随温度发生变化（4）A1233（7 分）如图所示，斜面长 s = 8m ，高 h = 3m 。用平行于斜面 F = 50N 的拉力，将重力为G = 100N的物体，由斜面的底端匀速拉到顶端，用时t = 10s 。求：（1） 有用功W有 ；（2） 拉力做功的功率 P ；（3） 物体受到的摩擦力 f ；（4） 该斜面的机械效率h 。【解析】解：（1）有用功为W有 =Gh=100N 3m = 300J（2）拉力所做的功为W总 =Fs =50N 8m=400J拉力的功率为W总P =t400J=10s= 40W（3）额外功为W额 =W总 - W有=400J - 300J=100J由W额=fs 得：物体受到的摩擦力W额100Jf =12.5Ns8mW有300J（4）斜面的机械效率为h = 75%W总答：（1）有用功为 300J；（2） 拉力的功率为 40W；（3） 物体受到的摩擦力 12.5N；（4） 斜面的机械效率为 75%400J1334（7 分）“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U = 6V ； R1 为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于 0 且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL 为醉驾。使用前通过调零旋钮（即滑动变阻器 R2 的滑片）对测试仪进行调零，此时电压表示数为U1 = 5V ，调零后 R2 的滑片位置保持不变。（1） 当电压表示数为U 1 = 5V 时，求 R1 消耗的电功率；（2） 当电压表示数为U 1 = 5V 时，求 R2 接入电路中的阻值；（3） 某次检测中，电流表示数 I1= 0.2A ，请通过计算，判断此驾驶员属于酒驾还是醉驾。【解析】解：（1）由图可知，当气体中酒精含量为 0mg/100mL 时，R1 的阻值为 50U 2(5V)2由 P = UI 得 P1 = 1 =R150W= 0.5W（2） 通过 R1 的电流为： I1= U1 =R15V50W= 0.1A因为 R2 与 R1 串联所以通过 R2 的电流为： I 2 =I1 =0.1A由U总 = U1 + U 2 得R2 两端的电压为：U 2 =U总 - U1 =6V - 5V=1V由U 得 R= U 2 = 1V= 10WI =2RI 20.1A（3） 由U 得 U总6VI =R 总 =R=I1
