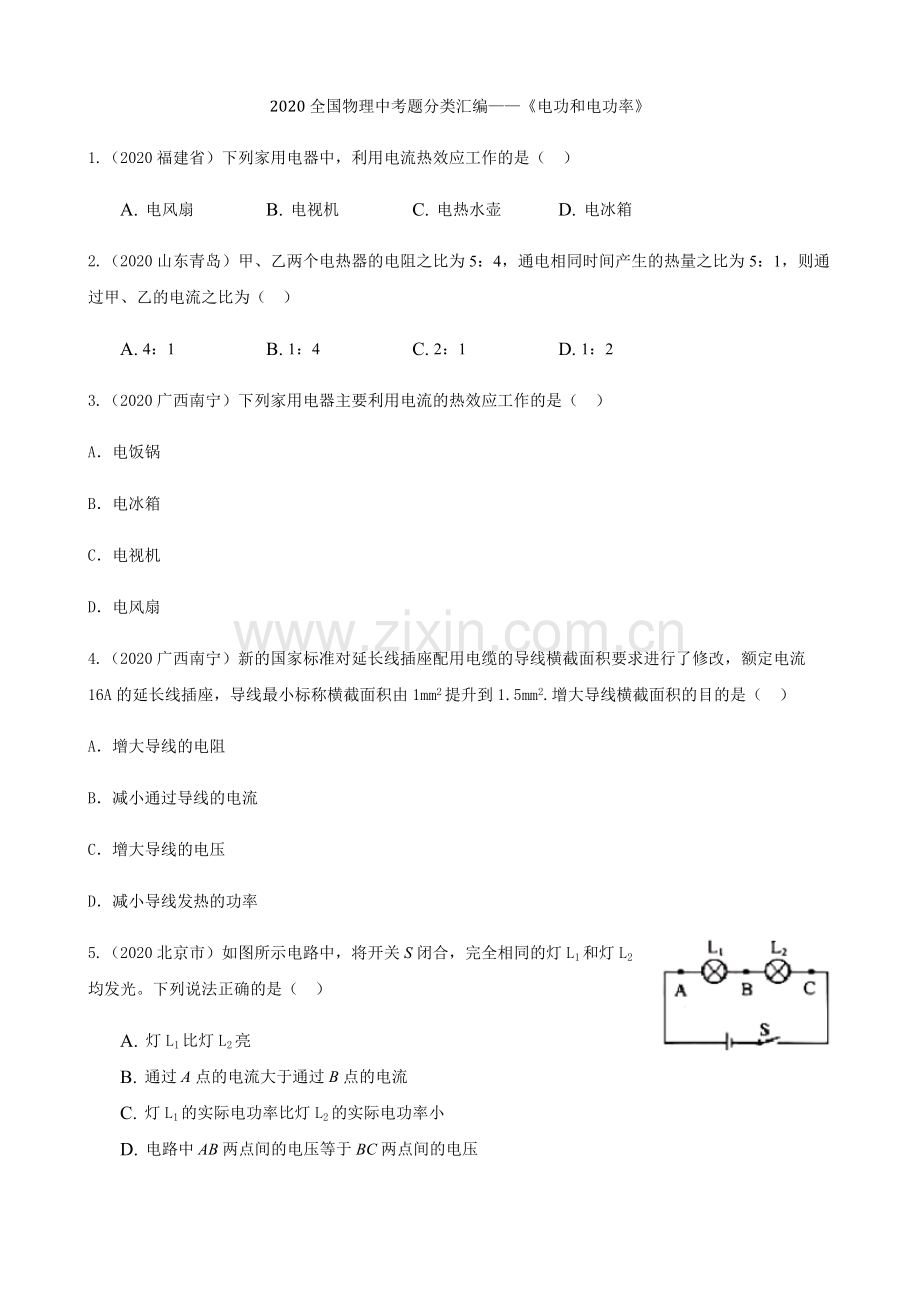

2020全国物理中考题分类汇编——《电功和电功率》
1.（2020福建省）下列家用电器中，利用电流热效应工作的是（ ）
A. 电风扇 B. 电视机 C. 电热水壶 D. 电冰箱
2.（2020山东青岛）甲、乙两个电热器的电阻之比为5：4，通电相同时间产生的热量之比为5：1，则通过甲、乙的电流之比为（ ）
A. 4：1 B. 1：4 C. 2：1 D. 1：2
3.（2020广西南宁）下列家用电器主要利用电流的热效应工作的是（ ）
A．电饭锅
B．电冰箱
C．电视机
D．电风扇
4.（2020广西南宁）新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（ ）
A．增大导线的电阻
B．减小通过导线的电流
C．增大导线的电压
D．减小导线发热的功率
5.（2020北京市）如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（ ）
A. 灯L1比灯L2亮
B. 通过A点的电流大于通过B点的电流
C. 灯L1的实际电功率比灯L2的实际电功率小
D. 电路中AB两点间的电压等于BC两点间的电压

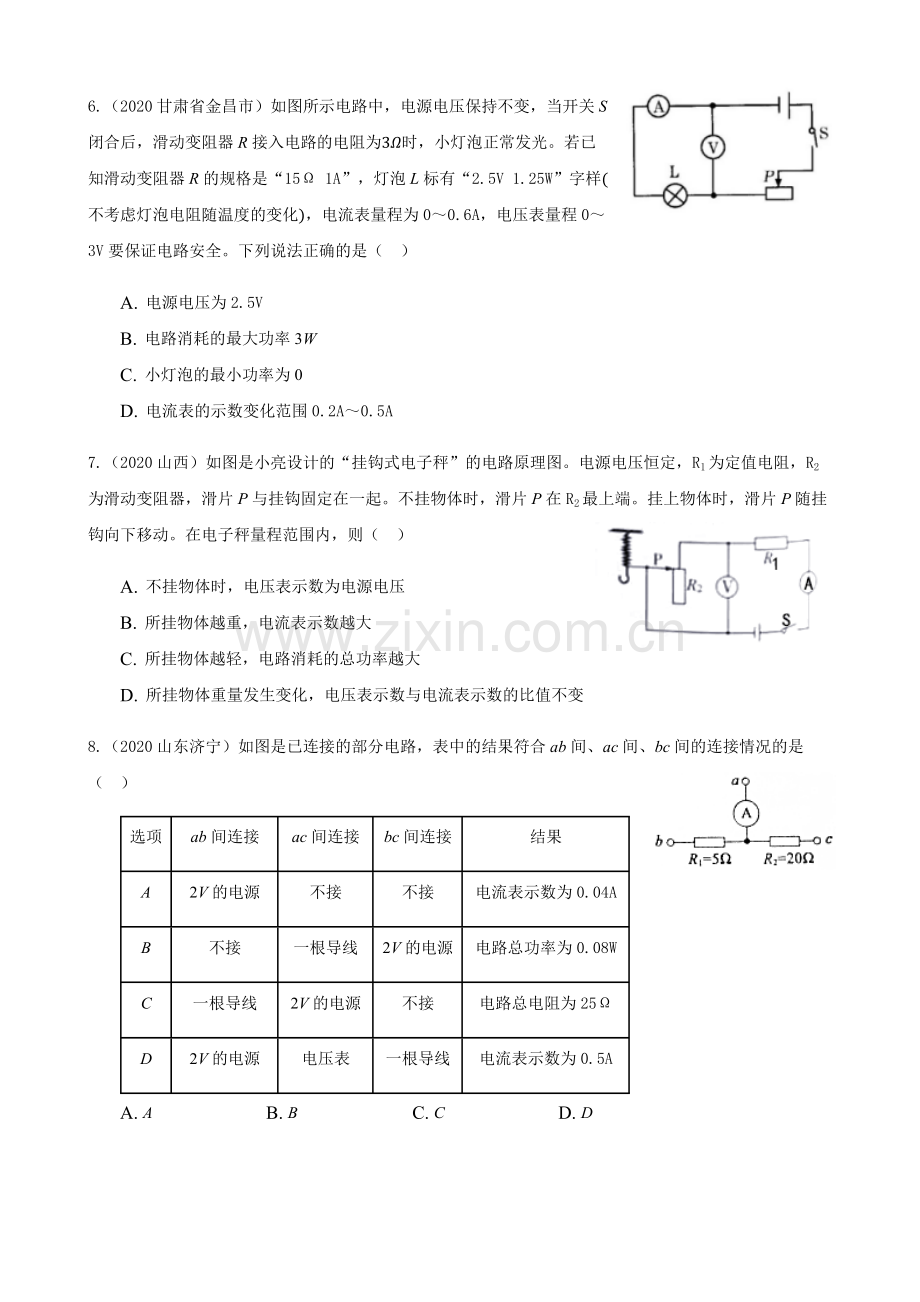

6.（2020甘肃省金昌市）如图所示电路中，电源电压保持不变，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光。若已知滑动变阻器R的规格是“15Ω 1A”，灯泡L标有“2.5V 1.25W”字样(不考虑灯泡电阻随温度的变化)，电流表量程为0～0.6A，电压表量程0～3V要保证电路安全。下列说法正确的是（ ）
A. 电源电压为2.5V
B. 电路消耗的最大功率3W
C. 小灯泡的最小功率为0
D. 电流表的示数变化范围0.2A～0.5A
7.（2020山西）如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起。不挂物体时，滑片P在R2最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（ ）
A. 不挂物体时，电压表示数为电源电压
B. 所挂物体越重，电流表示数越大
C. 所挂物体越轻，电路消耗的总功率越大
D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变
8.（2020山东济宁）如图是已连接的部分电路，表中的结果符合ab间、ac间、bc间的连接情况的是（ ）
选项
ab间连接
ac间连接
bc间连接
结果
A
2V的电源
不接
不接
电流表示数为0.04A
B
不接
一根导线
2V的电源
电路总功率为0.08W
C
一根导线
2V的电源
不接
电路总电阻为25Ω
D
2V的电源
电压表
一根导线
电流表示数为0.5A
A. A B. B C. C D. D
9.（2020黑龙江省哈尔滨）如图是“研究小灯泡电功率”的电路图。灯丝电阻、电源电压不变，电路连接正确后，闭合开关，向左移动滑动变阻器的滑片。下列说法正确的是（ ）
A. 电流表示数变小 B. 滑动变阻器两端电压变大
C. 电路的总功率变小 D. 灯泡亮度变亮
10.（2020黑龙江省哈尔滨）如图所示，L1“3V 3W”、L2“3V 1.5W”。灯丝电阻不变，电源电压3V.开关S闭合后，下列说法正确的是（ ）
A. L1和L2的电阻之比是2：1 B. L1和L2的电流之比是1：2
C. L1两端电压是2V D. 两灯消耗的总功率是1W
11.（2020甘肃省天水市）如图甲所示，电源电压12V保持不变，闭合开关S后，当滑片P从最右端向最左端滑动的过程中，小灯泡的I-U关系图象如图乙所示，最后小灯泡正常发光。下列说法中正确的是（ ）
A. 小灯泡的额定电压为3V
B. 滑动变阻器的最大阻值为9Ω
C. 该电路总功率变化范围为3W～24W
D. 小灯泡正常发光1min，电流所做的功为24J
12.（2020湖北黄石）恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（ ）
A. B.
C. D.
13.（2020贵州毕节）如图所示电路中，电源电压为18V且恒定不变，灯泡L标有“6V 3W”的字样，灯丝的电阻保持不变，滑动变阻器R铭牌上的规格是“100Ω 1A”，电流表所用量程为0～0.6A，电压表所用量程为 0～15V该电路工作时，要求各元件均安全。闭合开关，在滑动变阻器滑片P滑动过程中，下列判断正确的是（ ）
A. 电压表的示数变化范围是 3V～6V
B. 电流表的示数变化范围是0.25A～0.6A
C. 滑动变阻器允许接入电路的阻值范围是18Ω～100Ω
D. 该电路消耗的最大功率是最小功率的2倍
14.（2020内蒙古包头）如图所示电路，电源电压不变，滑片移至最大阻值处，闭合开关，电流表示数为0.2A，小灯泡的功率为0.4W移动滑片，将滑动变阻器最大阻值的14接入电路时，电流表示数为0.4A，小灯泡恰好正常发光，消耗的功率为2W.下列说法正确的是（ ）
A. 电源电压8V
B. 小灯泡正常发光时电阻为10Ω
C. 滑动变阻器的最大阻值20Ω
D. 小灯泡正常发光时，滑动变阻器消耗的功率为4.8W
15.（2020江苏南京）如图所示电路，电源电压不变，R1为定值电阻，R2 为滑动变阻器。闭合开关S，R2 的滑片P在某一端点时，两表的示数分别为0.2A和3V；移动滑片P到某位置的过程中，两表的示数分别变化了0.3A和1.5VF下列说法正确的是（ ）
A. 电源电压为4.5V
B. R2 的最大阻值为20Ω
C. 电路消耗的总功率最小时，R1与R2 接入电路的阻值之比为3：1
D. 电流表示数为0.4AS时，R1与R2 消耗的功率之比为1：1
16.（2020陕西）如图-1所示的电路，电源电压不变， R0 为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图-2所示。下列说法正确的是（ ）
A. 滑片从最左端向最右端滑动过程中，电流表示数变小
B. 滑片滑动过程中，电压表与电流表示数之比不变
C. 电源电压为6V
D. 电路消耗的最大功率为3.6W
17.（2020天津）（多选）图所示电路中，灯泡L上标有“6V 9W”字样，闭合开关S后，灯泡正常发光，电压表V1的示数为U1，电压表V2的示数为U2，若U1∶U2=2∶3，则（ ）
A．电源电压是15V B．电阻R的阻值是6Ω
C．灯泡L中的电流是1.5A D．电阻R消耗的功率是6W
18.（2020辽宁沈阳）（多选）如图所示，电源两端的电压保持不变，闭合开关S，滑动变阻器的滑片P从中点附近向左移动过程中，下列说法正确的是（ ）
A. 电压表V的示数变小
B. 电流表A1的示数变小
C. 电压表V与电流表A2的示数之比保持不变
D. 滑动变阻器消耗的电功率一直在变大
19.（2020内蒙古呼和浩特）（多选）如图1所示，电路图由电流表及PQ部分组成，电源电压恒定不变。两个定值电阻R1和R2，且R2大于R1，按照下面四种不同接法分别接在电路图中的PQ两端，当开关闭合后，以下说法正确的是（ ）

A. 甲图接入电路后，电流表示数最大
B. 乙图接入电路后，电流表示数最大
C. 丙图接入电路后，R2消耗的功率最小
D. 丁图接入电路后，R1消耗的功率最小
20.（2020江西）（多选）如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（ ）
A. 探究电流与电压的关系--改变定值电阻两端电压
B. 探究电流与电阻的关系--调节电阻两端电压成倍数变化
C. 测量定值电阻的阻值--多次测量求平均值，减小误差
D. 测量小灯泡的电功率--改变小灯泡两端电压，求平均电功率
21.（2020四川成都）如图是R1 、 R2两电阻的U-I图象。将R1 、 R2并联后接入电路，结合图中信息可知（ ）
A. R1的阻值比R2的阻值小
B. 通过R1、R2的电流相等
C. R1的电压比R2的电压小
D. R1的功率比R2的功率小
22.（2020四川成都）如图所示电路，电源电压U恒定。当A、B间接入标有“3V 1.5W“字样的灯泡L(忽略灯丝电阻变化)，闭合S、S1、S2，断开S3，滑片P移到某一位置时电流表示数为I，再向上移动一段距离，R的阻值变化了5Ω，电流表示数变化了0.1A，L恰好正常发光；当A、B间换接为 R3，闭合S、S3断开S1、S2，电压表示数为U2， R1的功率为P1，R2的功率为P2， P1 ≠ P2，电路的总功率为5W， R1、R2、 R3均为定值电阻，每个电阻的阻值只有2Ω、5Ω、7Ω、9Ω这四种可能。下列结论正确的是（ ）
A. I=0.4A B. U=12V
C. U2可能是2.5V D.P1 可能是2.25W
23.（2020贵州铜仁）如图所示，电源电压不变，开关S闭合，S1由闭合到断开，电压表的示数由12V变为8V，则下列说法中正确的是（ ）
A. 电源电压为20V
B. R1与R2的阻值之比为2：1
C. S1断开前后，整个电路消耗的电功率之比为3：1
D. S1断开前后，R2消耗的电功率之比为9：4
24.（2020湖北武汉）如图甲所示的电路中，电源电压保持不变，灯泡L的I-U图象如图乙所示。当只闭合开关S1，滑动变阻器的滑片P在最右端时，电压表的示数是2V，电流表的示数是I1；当只闭合开关S1、S3滑片P在最左端时，电流表的示数是I2；当只闭合开关S2、S3，滑片P在中点时，电压表的示数是3V，电流表的示数是I3.已知 I1 :I2=2:9，I2 :I3=3:1.当滑片P在最左端时，通过开关通断，可使电路消耗的功率最大，该最大值是（ ）
A.7.2W B. 8.1W C. 9.0W D. 9.9W
25.（2020江苏苏州）在如图甲所示的电路中，电源电压保持不变， R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示。则下列说法正确的是（ ）
A. 电压表V1对应的是图线② B. 电压满足
C. R2的最大阻值小于 R1的阻值 D. 电路的最大总功率为2UbIb
26.（2020重庆A卷）灯泡L标有“6V”字样，为探究其工作时的特点，小刚利用图甲所示的电路进行实验，其中电源电压保持不变，滑动变阻器的规格为“30Ω 1A”。闭合开关后，将变阻器的滑片P从a向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的I-U图象，下列判断正确的是（ ）
A. 闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B. 变阻器的滑片P移到b端时，灯L正常发光且灯的额定功率为3.6W
C. 灯L与5Ω的定值电阻R1并联接入电压为6V的电路，电路总功率为7.2W
D. 灯L与10Ω的定值电阻R2串联接入电压为9V的电路，R2每秒消耗电能为2.5J
27.（2020重庆B卷）如图甲所示的电路，电源电压不变，L是标有“4V”字样的灯泡。定值电阻R的阻值为60Ω，两个电流表的量程均为0～0.6A，电压表的量程为 0～15V.图乙是小灯泡L的电流随其电压变化的图象。当S闭合。S1 ,S2断开，将滑片P移到变阻器R的中点时，小灯泡L恰好正常发光，电压表示数为5V下列说法正确的是（ ）

A. 电源电压为5V
B. 变阻器R的最大阻值为10Ω
C. 移动滑片P，当灯泡L的功率为1W时，变阻器R接入的阻值为6.25Ω
D. 当S，S1 ,S2都闭合，为保证电路安全，变阻器R消耗的最大功率为4.05W
28.（2020四川自贡）如图所示，电源电压不变，灯泡L标有“6V 3W”字样，当开关S1 ,S2都断开，滑片P从b端滑到某一位置C时(图中未标出)，滑动变阻器R的电阻减小了6Ω，电流表示数变化了0.1A，此时灯泡恰好正常发光；保持滑片P的位置不变，闭合开关S1 ,S2，电流表示数又变化了1.5A，设灯丝电阻不变，则下列说法正确的是（ ）
A. 灯泡的电阻为2Ω
B. 电源电压为9V
C. 滑动变阻器的最大电阻为12Ω
D. 当S1、S2都闭合时，调节滑片P，电路消耗总功率的最小值为20W
29.（2020河北）（多选）如图所示，电源电压不变，a、b为电压表或定值电阻，若为定值电阻，其阻值与R相同均为R0.当S1和S2闭合、S3断开时，电流表A1的示数为I0；再闭合S3，电流表A1的示数为2I0下列说法正确的是（ ）
A. 开关均闭合后，电路消耗的功率为
B. 开关均闭合后，a、b互换前后A2的示数之比为1：2
C. 将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，P从中点移到阻值最大端，变阻器消耗的功率变化量为
D. 用最大阻值为R0的滑动变阻器替换a、b、R其中的一个，移动滑片，三个电流表的示数均发生变化且变化量相等。满足上述要求的电路连接方式有四种
30.（2020山东青岛）（多选）小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实验得到小灯泡的U-I图象如图乙所示。下列分析正确的是（ ）
A. 小灯泡的电阻约为12.7Ω
B. 小灯泡的额定功率为1.14W
C. 小灯泡正常发光时，滑动变阻器接入电路中的阻值为20Ω
D. 小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W
31.（2020安徽省）如图所示的电路中，电源电压U=9V，电阻R1=200Ω，R2=100Ω，则通电1min该电路产生的热量为______J.
32.（2020吉林）如图是某电热水壶铭牌上的部分信息。该电热水壶在额定电压下工作100s。消耗的电能是______J；它是利用电流的______效应工作的。

33.（2020黑龙江省哈尔滨）有一只标有“3.8V 0.3A”的小灯泡。其中“3.8V”是指小灯泡的______。将小灯泡接在3.0V的电路中，实际的电功率是______W.(灯丝电阻不变，结果保留两位小数)
34.（2020黑龙江省齐齐哈尔）小刚同学进行科学实践活动，利用手表和电能表測量家中空调的实际功率，电能表的表盘如图所示。他只让空调工作，观察到5min内电能表的表盘转过300转，则空调消耗的电能是______kW⋅h，空调的实际功率为______kW。
35.（2020江西）1840年英国物理学家______最先精确地确定了电流通过导体产生的热量与电流、电阻和通电时间的关系，其表达式为：Q=______。
36.（2020江西）给手机快速充电的过程，主要是将电能转化为______能，过一会儿，充电器发烫，这是通过电流______的方式，增大了物体的内能。
37.（2020湖北黄石）如图所示，两个密闭容器中接入电热丝R1、R2，右边容器上方接入电热丝R3，在通电时间相同的情况下，观察两个U形管中液面高度的变化。本实验是根据______(选填“气体”、“液体”)的热胀冷缩来反映电流产生的热量多少，已知R1=10Ω，R3=6Ω，为了研究电流产生的热量与电流的关系，则R2=______Ω.若将R3和R2并联接入右边密闭容器中，则可研究电流产生的热量与______的关系。

38.（2020山东济宁）如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为______，灯泡L1与L2的电功率之比为______。

39.（2020福建省）民航局规定：严禁乘客携带超过160W·h瓦⋅时)的锂电池上飞机。某品牌笔记本电脑的电池铭牌标有“10.V 10A·h”字样，充满电后，存储的电能为______kW·h，该笔记本电脑______(选
40.（2020甘肃省金昌市）总功率为9W的节日彩灯，由30只相同的LED小灯珠连接而成，任意取下其中一只灯珠后，其余灯珠仍能发光，则这30只小灯珠的连接方式是______联；与普通白炽灯相比，在达到相同亮度的条件下，若LED灯可以节约80%的电能，则这串彩灯正常工作时与______W的白炽灯亮度相当。
41.（2020甘肃省天水市）现有两电热丝，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们并联起来，通电10s后，甲、乙两电热丝产生的总热量最多是______J。
42.（2020青海）如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，电源两端的电压为______V，通过电阻R1的电流为______A，电阻R2的阻值为______Ω，电阻R2在1min内产生的热量是______J。
43．（2020广东省）如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫______（选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的______（选填 “多”或“少”）。

44.（2020天津）我国家庭电路的电压为______V；如图所示是小明家中一周前､后电能表示数。他家这周消耗了______kW·h的电能｡

45.（2020贵州铜仁）如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过______W.小明让他家的某用电器单独工作15min，这段时间内电能表的转盘刚好转了300转，则这个用电器的实际功率为______W。
46.（2020广西贵港）如图所示的电路中，电源电压恒为9V，定值电阻R0为50Ω，滑动变阻器的最大值为100Ω若开关S、S1、S2都闭合，当滑片P在中点时，电流表示数为______A.当开关S闭合，S1、S2都断开，滑动变阻器接入电路的阻值为20Ω时，电流表的示数为0.3A，则小灯泡消耗的功率是______W。
47.（2020浙江杭州）小金用如图甲所示的电路来研究滑动变阻器消耗的电功率与变阻器接入电路电阻之间的关系。已知电源电压恒为3V，定值电阻R0的阻值为3Ω，滑动变阻器R1上标有“2A 5Ω”字样。实验数据如表所示。
实验次数
1
2
3
4
5
6
电流表示数/A
0.38
0.43
0.50
0.60
0.75
①
电压表示数/V
1.86
1.71
1.50
1.20
0.75
0.00
变阻器电功率/W
0.71
0.74
0.75
0.72
0.56
0.00

(1)用笔画线代替导线，完成图乙的电路连接。
(2)表中第6次实验时，电流表示数如图丙所示，则表中数据①是______。
(3)根据实验数据可知，此电路中，滑动变阻器消耗的电功率随着变阻器接入电路电阻的变化的规律是______。
48.（2020湖南长沙）实验小组设计了如图所示的电路，已知电源电压不变，灯泡L标有“2.5V 0.3A字样，其阻值会随温度变化，将滑动变阻器R2的滑片置于最右端，只闭合开关S1时，电压表的示数为3V，R1的功率为P1；只闭合开关S1，移动滑片至最左端时，电流表的示数为0.3A，R1的功率为P2；闭合开关S1和S2，移动滑片至某一位置时，电压表和电流表的示数分别为3V和0.2A，已知P1:P2=1:4
(1)灯泡L的额定功率为______W；
(2)滑动变阻器的最大阻值为______Ω；
(3)在有电流通过灯泡L的情况下，灯泡的最小功率与最大功率之比为______。
49.（2020四川成都）小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻丝R1=10Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到______气球先鼓起来。通电1min，R2产生的热量为______J。
50.（2020重庆B卷）如图所示，是小静同学观察到自家电能表的情况，其显示的示数为______kW·h他关掉其它用电器，只让电饭锅处于加热状态工作，观察到电能表的转盘在8min内用好转动了72转。则他家的电饭锅加热时的电功率为______W。
51.（2020重庆A卷）图中电源电压为6V并保持不变，定值电阻R为10Ω，滑动变阻器R'标有“20Ω 0.5A”字样，电流表量程为“0～0.6A”，电压表量程为“0～3V”，闭合开关，移动滑片P的过程中，为保证电路元件安全，滑动变阻器R'接入电路的最小阻值为______Ω.定值电阻R的最大功率为______W。
52.（2020云南）如图所示，甲是某款电热水龙头，乙是它的电路原理图。R1、R2是电热丝， R1=24Ω， R2=48Ω通过旋转手柄使扇形开关S同时接触两个相邻触点实现冷水、温水、热水挡的切换。当开关S接触2、3触点时，水龙头放出的是______水。不考虑温度对电热丝阻值的影响，水龙头在热水档位正常工作时电路消耗的功率是______W。

53.（2020海南）长1m、横截面积1mm2的银与铁，在20℃时的电阻值分别为0.016Ω与0.096Ω，银与铁两种材料相比，______更容易导电；已知金属丝的电阻和它的长度成正比，和它的横截面积成反比。在长短与粗细完全相同的银丝和铁丝两端加相同电压，通电相同时间，不计温度对电阻的影响，银丝和铁丝消耗的电能之比为______。
54.（2020江苏南京）一个密封盒的表面可见两个接线柱、一个灯泡和一个可调变阻器的旋钮。盒内只有灯泡和变阻器两个用电器，小明想探究它们的连接方式，连接了如图所示的电路(电源电压恒为3V)，做了两次实验，部分数据记录如表格所示。
实验序号
变阻器电阻R/Ω
电流表示数I/A
①
15
0.5
②
5

(1)灯泡和变阻器的连接方式是______联，
(2)第一次实验中，电路消耗的总功率是______W，灯泡工作时的电阻是______Ω。
(3)第二次实验中，电流表示数是______A，变阻器工作1min产生的热量是______J。

55.（2020江苏苏州）如图所示为学校实验室中某电能表的表盘。
(1)该电能表示数为______kW·h。
(2)小明利用该电能表和秒表检测一只标识为“220V 100W”节能灯的额定功率。他关闭其他用电器，将该节能灯接入220V的测量电路，设计了以下三种测量方案：
方案一：测量出电能表显示消耗1kW·h电能所用的时间t；
方案二：测量出1min时间内电能表转盘转过的圈数n；
方案三：测量出电能表转盘转过1圈所用时间t。
①若使用方案二，小明计算额定功率的关系式应该为：P=______(单位：W)。(用数字和n表示)
②比较三种方案，最可行的是方案______。
56.（2020内蒙古包头）在“测量小灯泡的电功率”实验中，电源由三节新干电池串联组成，小灯泡额定电压为2.5V，阻值约为8Ω，滑动变阻器的规格为“20Ω 1A”。图甲是某实验小组未连接完整的实验电路。

(1)请用笔画线代替导线，将图甲中的电路连接完整，导线不能交叉。
(2)闭合开关，无论怎样移动滑片，灯泡都不发光，电流表和电压表均无示数。小组成员找来一个两端接有导线的定值电阻(阻值为10Ω，一端接在电源负极接线柱上，另一端依次触碰接线柱A、B、C，只有触碰到C时，灯泡才发光。若导线无断路，且导线和器材连接均完好，电路只有一处故障，则故障是______。
(3)排除故障后，闭合开关，移动滑片，使电压表示数为______V，小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定功率为______W。
(4)某同学想利用该电路“测量定值电阻R的阻值”。于是取下小灯泡，将电阻Rx接入小灯泡所在位置，滑动变阻器滑片移至最大阻值处，闭合开关，移动滑片，测量四组对应的电压和电流值。数据如下表：
数据序号
1
2
3
4
电压U/V
1.2
1.6
2.0
2.4
电流I/A
0.24
0.32
0.39
0.48
由数据可得，电阻Rx的阻值为______Ω。
(5)能否将阻值约为50Ω的电阻接入图甲中小灯泡所在位置(其他连接均不变)，测量其阻值。你的判断是______，理由是______。
57.（2020吉林）在“测量小灯泡的电功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V。
(1)图中的导线a应与电压表的______接线柱相连。
(2)闭合开关前应将滑动变阻器的阻值调至最大，目的是为了______。
(3)实验数据如表所示，小灯泡的额定功率是______W。
实验次数
1
2
3
电压/V
2.2
2.5
2.8
电流/A
0.28
0.30
0.32
电功率/W
0.62

0.90
(4)利用该电路无法完成“探究电流与电压的关系”实验，理由是______。

58.（2020江苏南京）有两个阻值未知的定值电阻 R1 , R2( R1约6Ω，R2约500Ω和一个电水壶。要求测出未知电阻的阻值和电水壶的额定功率。

(1)图甲是测量R1阻值的部分实物图，电源为两节干电池。
①用一根导线将电路连接完整(连线不得交叉)。
②闭合开关前，滑动变阻器的滑片P应滑到______(选填“A”或“B”)端。
③闭合开关，移动滑片P，发现电压表有示数，电流表无示数，故障可能是导线______(选填“a”“b”或“c”)内部断路。
④排除故障后，闭合开关，移动滑片P，当电压表示数为1.2V时，电流表示数如图乙所示，则R1=_____Ω。
(2)小明从图甲中的器材和电阻箱(符号，规格“0～9999Ω 5A”)、若干开关及导线中，选择器材，连成图丙所示的电路，测出了R2的阻值。请将所选元件符号填入虚线框内。
(3)小华利用家里的电子式电能表和秒表估测电水壶的额定功率。她只让电水壶正常工作，记下电能表的指示灯闪烁n1次所用时间为t1.由于电能表常数被遮挡，她借助额定功率为P0的电热水器，只让电热水器正常工作，记下指示灯闪烁n2次所用时间为t2；则电水壶的额定功率为______。
59.（2020北京市）某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量和初温都相同的煤油，以及阻值为R1和R2的电阻丝R1<R2。
(1)该实验探究的问题是电流通过导体产生的热量与______是否有关。
(2)该实验中，电流通过导体产生热量的多少用______来反映。

60.（2020广西贵港）小明同学用如图所示电路测量小灯泡的电功率，实验中电源电压保持不变，小灯泡的额定电压是2.5V。

(1)请用笔画线代替导线，将图1中的实物电路连接完整，要求滑动变阻器滑片向右滑时电流表示数变大。
(2)连接电路时，开关应______。
(3)正确连接好电路，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数。经检查，电压表完好，则故障可能是小灯泡______。
(4)排除故障后，在实验中，小明观察到电压表的示数如图2甲所示，此时小灯泡的电压是______V；为了测出小灯泡的额定功率，小明应向______调节滑动变阻器的滑片。
(5)当电压表示数为2.5V时。电流表的示数如图2乙所示，则小灯泡的额定功率是______W。
61.（2020上海）小佳同学在“测定小灯泡的电功率”实验中，所用实验器材完好，电源电压为1.5伏的整数倍，小灯标有“2.5V”字样，两个滑动变阻器分别标有“10Ω 2A”、“20Ω 2A”字样。小佳同学正确连接电路，实验步骤正确，闭合电键时，小灯亮度较暗，电流表、电压表的示数如图(a)、(b)所示。
①闭合电键时，电压表的示数为______伏，理由是______。
②请通过计算判断电源电压及实验中所用滑动变阻器的规格。______
③他移动滑片继续实验，当小灯正常发光时，电流表示数如图(c)所示，估计小灯的额定功率在0.6～0.9瓦之间，求小灯的额定功率。______(请写出计算过程)

62.（2020山东济宁）电炉丝通过导线接到电路里，电炉丝和导线通过的电流相同，电炉丝热得发红，而导线却几乎不发热。为探究其原因，小明连接了如图所示的实验电路，其中R1>R2
(1)实验中通过______(选填“温度计示数”“加热时间”或“温度计示数的变化”)来反映电阻丝产生热量的多少。在“探究动能的大小与哪些因素有关”的实验中就用到这种思想和方法：让同一钢球从光滑斜面上不同高度滚下后撞击木块，通过木块______来反映动能的大小。
(2)实验表明：在电流和通电时间相同时，电阻越大，电流产生的热量越多。请解释“电炉丝热得发红，而导线却几乎不发热”的原因：______。

63.（2020河北）学习了电功率后，小明利用如图1所示的电路图来探究小灯泡功率跟电阻的关系。L1规格为“2.5V 0.25A”、L2额定电压是4.5V、L3额定电压是6V，可调电压电源。图3是小灯泡L2和L3的I-U图象。

(1)请根据图1所示电路图用笔画线代替导线将图2所示实物图补充完整。
(2)电路连接完成后，小明只闭合开关S1，发现电流表有示数，但小灯泡不发光，原因是______。
(3)如表是实验中的相关数据。
实验次数
开关状态
电源电压
电流表示数
小灯泡电阻
小灯泡功率
1
只S1闭合
U
0.25A
R1=10Ω
P1=0.625W
R2=2Ω
P2=0.125W
R3
P3=0.25W
2
只S1、S2闭合
2.5V
0.50A
R3=5Ω
P3=1.25W
3
只S1、S3闭合
0.25A
R1=10Ω
P1=0.6125W
4
S1、S2、S3均闭合
1.30A
R2=4.55Ω
P2=1.375W
第1次实验中电源电压U=______V，L3的阻值R3=______Ω。
(4)分析表中数据可得出，规格不同的小灯泡消耗的实际功率跟电阻的关系是：
①______；
②______。
【拓展】完成实验后，老师告诉小明用一个稳压电源和一个滑动变阻器可以制作成一个可调电压电源。将自制的可调电压电源(稳压电源电压恒为6V、电流表、小灯泡L3和开关串联，如图4所示。将滑片置于阻值最大处，闭合开关，向左移动滑片，当滑片从A点滑到最左端B点时(A、B两点图中未标出)，电流表示数变化了0.1A，则RAB=______Ω。
64．（2020天津）在测量小灯泡电功率的实验中：
(1)请按照图所示的电路图，以笔画线代替导线，完成实物图的电路连接（______）；

(2)下图所示是某次实验中电表的示数，电流表的示数为______A，电压表的示数为______V，此时小灯泡的电功率为______W；

65.（2020福建省）“测量小灯泡的额定功率”实验中，器材有电源、滑动变阻器、两个电流表、小灯泡(U额为3.8V)、定值电阻R0(阻值为10Ω、开关及若干导线。

(1)根据图甲，用笔画线代替导线，将图乙中未画出的两条导线补充完整。
(2)闭合开关前，滑动变阻器滑片P应置于______(选填“A”或“B”)端。
(3)正确连接电路后闭合开关，发现灯不亮，两电流表有示数且相同，故障可能是______或______。
(4)排除故障后，为了测量小灯泡的额定功率，移动滑动变阻器的滑片，直到电流表A2示数为______A时，小灯泡正常发光，电流表A1的示数如图丙，该示数为______A，则小灯泡的额定功率为______W。
66．（2020广西南宁）在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡
(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；
(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；
(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；

(4)测量结束后，应先______，再拆除导线，最后整理好器材；
(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；

(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：
①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；
②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；
③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）
67.（2020广州市）我们用图中的装置进行实验，根据现象可推断定值电阻R1和R2的大小关系。
(1)定值电阻R1和R2分别加热容器内的油(甲瓶中的油比乙瓶中的多)。两电阻工作相同时间，油均未沸腾，观察到甲温度计升温比乙温度计多。该过程电阻产生的热量全部被油吸收。根据上述实验可得“R1产生的热量比R2多”，依据是______。
(2)根据上述信息，可判断R1______R2(选填“>”“=”“<”)。

68.（2020广西贵港）利用如图所示的装置探究“电流产生的热量与哪些因素有关”。两烧瓶中煤油质量相等，电阻丝R甲<R乙实验中通过比较甲、乙烧瓶中温度计示数升高的快慢，可探究电流产生的热量与______有关；移动滑动变阻器的滑片，观察______(选填“相同”或“不同”)烧瓶内的温度计示数升高的快慢，可探究电流产生的热量与电流有关。
69.（2020吉林长春）如图甲所示是测量额定电压为6V的某电阻元件电功率的电路。

(1)请用笔画线代替导线将电路连接完整。
(2)闭合开关，调节滑动变阻器，直到电阻元件正常工作，记录实验数据并绘制I-U图象如图乙所示。由图象可知，电阻元件的额定功率为______W。
(3)分析图象发现，通过电阻元件的电流与其两端的电压不成正比，原因是______。
(4)若在调节滑动变阻器的过程中。突然电流表示数变为零，电压表示数接近电源电压，分析可知______发生了断路。
70.（2020青海）如图1所示，是某小组测量额定电压为2.5V小灯泡额定功率的实验电路。
(1)用笔画线代替导线，将实物图连接完整。
(2)根据实物电路，在虚线框内画出对应的电路图。
(3)检查电路正确无误后，闭合开关S，发现小灯泡不亮，但电压表、电流表指针均有示数，接下来正确的操作是______。
(4)该实验小组根据实验测出的多组数据，绘制了如图2所示的I-U图象，则小灯泡的额定电功率是______W。
(5)另一实验小组的实验方案正确，实验时电表的连接和示数如图3所示，该实验可改进的地方是______，原因是______。

71.（2020四川自贡）某实验小组用伏安法测量小灯泡的电功率，待测小灯泡的额定电压为2.5V。
(1)请用笔画线代替导线，完成图甲实物电路的连接。

(2)
