2022年湖北省荆州市中考物理试题（解析版）.docx

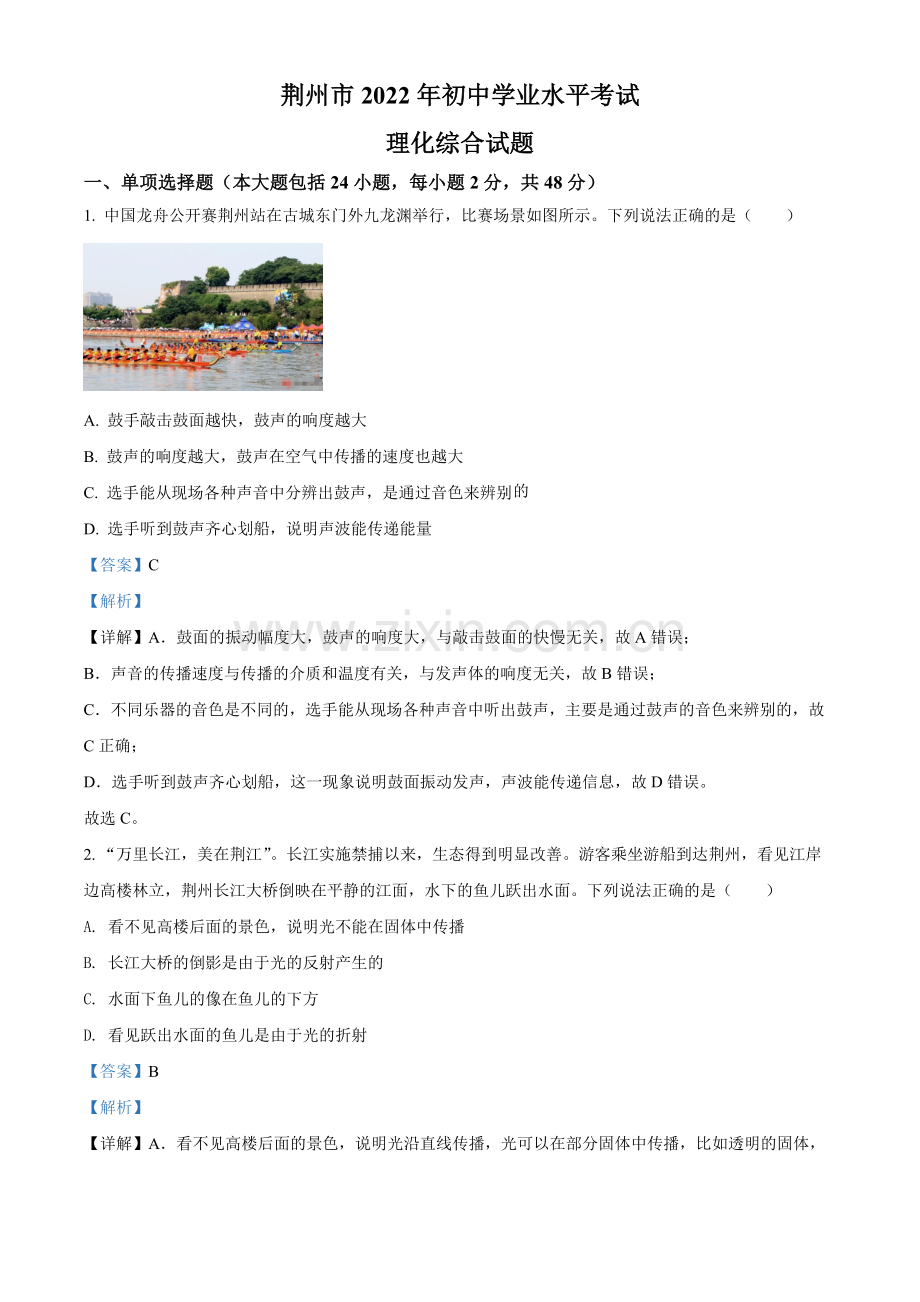

荆州市2022年初中学业水平考试理化综合试题一、单项选择题（本大题包括24小题，每小题2分，共48分）1. 中国龙舟公开赛荆州站在古城东门外九龙渊举行，比赛场景如图所示。下列说法正确的是（）A. 鼓手敲击鼓面越快，鼓声的响度越大B. 鼓声的响度越大，鼓声在空气中传播的速度也越大C. 选手能从现场各种声音中分辨出鼓声，是通过音色来辨别D. 选手听到鼓声齐心划船，说明声波能传递能量【答案】C【解析】【详解】A鼓面的振动幅度大，鼓声的响度大，与敲击鼓面的快慢无关，故A错误；B声音的传播速度与传播的介质和温度有关，与发声体的响度无关，故B错误；C不同乐器的音色是不同的，选手能从现场各种声音中听出鼓声，主要是通过鼓声的音色来辨别的，故C正确；D选手听到鼓声齐心划船，这一现象说明鼓面振动发声，声波能传递信息，故D错误。故选C。2. “万里长江，美在荆江”。长江实施禁捕以来，生态得到明显改善。游客乘坐游船到达荆州，看见江岸边高楼林立，荆州长江大桥倒映在平静的江面，水下的鱼儿跃出水面。下列说法正确的是（）A. 看不见高楼后面的景色，说明光不能在固体中传播B. 长江大桥的倒影是由于光的反射产生的C. 水面下鱼儿的像在鱼儿的下方D. 看见跃出水面的鱼儿是由于光的折射【答案】B【解析】【详解】A看不见高楼后面的景色，说明光沿直线传播，光可以在部分固体中传播，比如透明的固体，故A错误；B长江大桥的倒影相当于平面镜成像，是由于光的反射产生的，故B正确；C根据光的折射可知，水中的鱼的像比鱼的实际位置高，即水面下鱼儿的像在鱼儿的上方，故C错误；D能够看见空中的鱼儿，是由于光的反射，鱼儿反射的光进入人眼，故D错误。故选B。3. “双减”之后，荆州市各义务教育阶段学校积极开展丰富多彩的课后服务活动。某学校开办了“厨艺”兴趣班，学生煮菜后提起锅盖，发现水从锅盖上流下，锅盖上的水经历的物态变化是（）A. 先升华后凝华B. 先凝固后汽化C. 先熔化后液化D. 先汽化后液化【答案】D【解析】【详解】学生在煮菜过程中，对水进行加热，液态的水会变成气态的水蒸气，这发生的是汽化现象，然后温度高的水蒸气遇到冷的锅盖，会凝结成液态的小水珠，这是发生了液化现象，所以是先汽化后液化。故选D。4. 推动“节能减排”工作，有助于实现国家提出的“碳中和、碳达标”的目标。下列做法可取的是（）A. 实行垃圾分类回收利用B. 出行时尽量选择驾驶私家车C. 就餐时选择使用一次性餐具D. 大力发展火力发电【答案】A【解析】【详解】A垃圾分类回收利用，可以减少污染、节约资源，推动“节能减排”工作，故A符合题意；B出行驾驶私家车，虽然提高了出行效率，但是增加了燃油、燃气使用，从而增加了空气污染物、二氧化碳的排放，不利于推动“节能减排”工作，故B不符合题意；C就餐时使用一次性餐具，一定程度上浪费了木材资源，不利于推动“节能减排”工作，故C不符合题意；D火力发电需要更多的燃料燃烧，向空气排放更多的污染物以及二氧化碳，不利于推动“节能减排”工作，故D不符合题意。故选A。5. 下列关于家庭电路及安全用电的说法，正确的是（）A. 家庭电路中的空气开关跳闸一定是发生了短路B. 发现有人触电时，应该迅速用手将其拉开C. 可以用湿抹布擦拭正在使用的电视机D. 控制用电器的开关应该串联在火线与用电器之间【答案】D【解析】【详解】A空气开关跳闸说明电路中电流过大，可能是电路短路了，也有可能是使用用电器的总功率过大，故A错误；B发现有人触电后，应立即切断电源，再进行施救，故B错误；C生活用水属于导体，所以用湿抹布擦拭正在使用的电视机，可能会发生触电事故，故C错误；D家庭电路中，控制用电器的开关应该串联在火线与用电器之间，这样切断时，用电器不带电，故D正确。故选D。6. 在进行“探究串联电路电压特点”实验时，某同学设计电路如图所示。对于实验过程中出现的现象及分析正确的是（）A. 如果只有灯泡L1断路，则开关闭合后电压表示数为零B. 如果只有灯泡L2断路，则开关闭合后电压表示数为零C. 开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2断路D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L2短路【答案】B【解析】【详解】A如果灯泡L1断路，则电压表将串联在电路中，电压表的示数接近于电源电压，故A错误；B如果只有灯泡L2断路，则电路中没有电流通过，所以开关闭合后电压表示数为零，故B正确；C开关闭合后，如果灯泡L2不亮、L1亮，一定是灯泡L2短路，如果灯泡L2断路，则灯泡L1、L2都不亮，故C错误；D开关闭合后，如果电压表示数为电源电压，可能是灯泡L2短路，也可能是灯泡L1断路，故D错误。故选B。7. 下列关于电与磁的说法，错误的是（）A. 通过电流越大的线圈磁性一定越强B. 任何磁体都有N、S两极C. 导体中负电荷的定向移动会产生磁场D. 发电机是利用电磁感应的原理工作的【答案】A【解析】【详解】A电磁铁磁性强弱与通过电磁铁线圈的电流大小和匝数有关，所以通过电流越大的线圈磁性不一定越强，故A错误，符合题意；B任何磁体都有两个磁极，即N极和S极，故B正确，不符合题意；C正、负电荷的定向移动都能形成电流，根据电流的磁效应可知，电流周围存在磁场，故C正确，不符合题意；D发电机是利用电磁感应的原理工作的，故D正确，不符合题意。故选A。8. 某学校劳动教育课堂上，四位同学利用杠杆原理使用劳动工具的场景如图所示。其中属于使用费力杠杆的是（）A. 锄地时举起锄头B. 用羊角锤拔钉子C. 用园艺剪修剪树枝D. 用钢丝钳剪铁丝【答案】A【解析】【详解】A锄地时举起锄头的过程中，动力臂小于阻力臂，属于费力杠杆，故A符合题意；B用羊角锤拔钉子的过程中，动力臂大于阻力臂，属于省力杠杆，故B不符合题意；C用园艺剪修剪树枝的过程中，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；D用钢丝钳剪铁丝的过程中，动力臂大于阻力臂，属于省力杠杆，故D不符合题意。故选A。9. 如图所示，人坐在吊椅（椅面水平）上静止时，下列说法正确的是（）A. 人对吊椅的压力和吊环对吊椅的拉力是一对平衡力B. 人所受的重力和吊椅对人的支持力是一对平衡力C. 吊椅所受的重力和吊椅对人的支持力是一对相互作用力D. 人所受的重力和人对吊椅的压力是同一个力【答案】B【解析】【详解】A人对吊椅的压力和吊环对吊椅的拉力大小不等，所以不是一对平衡力，故A错误；B人所受的重力和吊椅对人的支持力大小相等、方向相反、作用在同一物体、作用在同一直线上，是一对平衡力，故B正确；C吊椅所受的重力和吊椅对人的支持力大小不相等，不是一对相互作用力，故C错误；D人所受的重力和人对吊椅的压力大小相等，但不是同一个力，重力是由于地球的吸引而使物体受到的力，压力的施力物体是人，故D错误。故选B。10. 如图所示，工人往车上装重物时，用长木板搭个斜面，工人用平行于斜面向上的力，把重物沿斜面从底端匀速推到顶端。下列说法正确的是（）A. 用斜面可以省力也可以省功B. 匀速推动重物的速度越大，推力越大C. 匀速推动重物的速度越大，推力做功越多D. 匀速推动重物的速度越大，推力的功率越大【答案】D【解析】【详解】A根据斜面的工作特点和功的原理可知，用斜面提高物体可以省力，但不能省功，故A错误；B沿斜面匀速推动物体时，物体在竖直向的重力、垂直于斜面向上的支持力、沿着斜向下的摩擦力和沿着斜面向上的推力作用下于平衡状态，因此推力大小只与物体的重力斜面的支持力和摩擦力有关，与物体速度无关，故B错误；C由W=Fs可知，推力做的功与物体在推力方向上移动的距离有关，与物体的速度关，故C错误；D由P=Fv可知，推力功率与物体的移动速度有关，在推力一定时速度越大，推力的功率越大，故D正确。故选D。11. 打篮球是很多同学喜爱的运动项目，某次打篮球过程中，篮球的部分运动轨迹如图所示。下列说法正确的是（）A. 篮球经过相同高度的B、C两点时，机械能相等B. 篮球第一次反弹后到达最高点D时，动能为0C. 篮球经过B、E两点时，动能可能相等D. 篮球在整个过程中机械能守恒【答案】C【解析】【详解】AD由图可知，每次篮球反弹后到达的最高点都比上一次的最高点要低，说明篮球的机械能不断减小，因此在B点的机械能大于在C点的机械能，故AD错误；B由图可知，篮球在最高点时，竖直方向速度为0，但在水平方向上速度不为0，所以篮球第一次反弹后到达最高点时的动能不为0，故B错误；C篮球在B点的机械能大于在E点的机械能，由图可知，B点比E点高，所以B点的重力势能大于E点的重力势能，机械能是物体动能和势能的总和，因此在B点的动能可能等于在E点的动能，故C正确。故选C。12. 如图所示的电路中，电源电压恒为18V，纯电阻用电器R1标有“10V 4W”字样，滑动变阻器R2的规格为“200 1A”，电流表的量程为00.6A，电压表的量程为015V。在保证各电路元件安全使用的情况下，下列说法正确的是（）A. 电流表示数的最小值为0.08AB. 电压表的示数变化范围为015VC. 滑动变阻器的阻值变化范围为20125D. 整个电路总功率的最大值为10.8W【答案】C【解析】【详解】ABC由图可知，因为纯电阻用电器R1标有“10V 4W”字样，根据可得R1的电阻为所以电阻R1在额定电压下的电流为即电路中电流的最大值为0.4A，根据欧姆定律可知，此时电路中的总电阻为所以此时接入电路中滑动变阻器的最小阻值为R滑最小=R总最小-R1=45-25=20此时滑动变阻器两端电压最小，即电压表示数最小为Umin=18V-10V=8V因为电压表的量程为015V，所以滑动变阻器两端电压最大为15V，即电压表示数最大为15V，根据串联电路电压的特点可得，电阻R1两端最小的电压为3V，此时通过电阻R1的电流为即电路中电流的最大值为0.12A，根据欧姆定律可知，此时电路中的总电阻为所以此时接入电路中滑动变阻器的最小阻值为R滑最大=R总最大-R1=150-25=125所以滑动变阻器变化范围是20125，故AB错误，C正确；D因为电路中的电流的最大值为0.4A，电源电压为18V，所以整个电路总功率的最大值为Pmax=U电I1=18V0.4A=7.2W故D错误。故选C。二、填空题（本大题包括4小题，每小题4分，共16分）13. 生活中有许多“吸”的现象。用吸管把敞口玻璃杯中的饮料“吸”入嘴里，是利用_的作用；将气球与头发摩擦后相互靠近时，气球与头发“吸”在一起，是因为摩擦后的气球与头发带有_（选填“同种”或“异种”）电荷而相互吸引；龙卷风能把物体“吸”起卷入空中，是因为流体流速大的地方压强_（选填“大”或“小”）；腌制咸鸭蛋的过程中，鸭蛋会“吸”入盐分，这是_现象。【答案】 . 大气压 . 异种 . 小 . 扩散【解析】【详解】1用吸管吸饮料时，用力吸气，吸管内的气压小于外界大气压，饮料在外界大气压的作用下被压入口腔内，这是利用了大气压的作用。2将气球和头发摩擦后相互靠近时，气球和头发“吸”在一起，说明两者之间有相互吸引力，根据电荷间的相互作用可知，摩擦后的气球和头发带有异种电荷。3龙卷风旋转速度很大，内侧因流速大而压强小，外侧因流速小而压强大，所以物体在压强差的作用下被“吸”起卷入空中。4腌制咸鸭蛋的过程中，鸭蛋会“吸”入盐分，这是分子不停地做无规则运动引起的，属于扩散现象。14. 在北京冬奥会自由式滑雪女子大跳台的比赛中，中国选手谷爱凌从50m高的跳台由静止出发，在空中完成了一次超高难度的1620度旋转，获得本项目的金牌。现将运动轨迹简化如图所示，整个过程中摩擦力和空气阻力不可忽略。以运动员为参照物，下滑过程中跳台是_（选填“静止”或“运动”）的；滑行过程中滑雪板的温度升高，这是通过_的方式改变内能；运动员（含滑雪板）到达O点时受到_个力的作用；运动员利用_从B点飞出后在空中完成动作。 【答案】 . 运动 . 做功 . 4 . 惯性【解析】【详解】1以运动员为参照物，下滑过程中跳台的相对位置发生了改变，所以下滑过程中跳台是运动的。2滑行过程中，滑雪板克服摩擦力做功，将机械能转化为内能，所以滑行过程中滑雪板的温度升高。3运动员到达O点时，运动员受到重力、支持力、摩擦力和空气阻力的作用，因此，运动员（含滑雪板）到达O点时受到4个力的作用。4运动员由于具有惯性，所以会从B点飞出在空中完成动作。15. 为全面推进“乡村振兴”工程，加快农业农村绿色发展，荆州市大部分农村地区已经使用上了煤气烧水煮饭。小王同学用他家的煤气将体积为2L，初温为20的水加热到100，水吸收的热量是_J；若此过程的热效率为40%，则消耗煤气_m3。水的密度为1.0103kg/m3，水的比热容为4.2103J/（kg），煤气热值为4.0107J/m3【答案】 . 6.72105 . 0.042【解析】【详解】1由题意可知，水的质量为m=V=1.0103kg/m3210-3m3=2kg所以将初温为20的水加热到100，水吸收的热量是2若煤气灶效率为40%，则煤气完全燃烧释放的热量为所以需要煤气的体积为16. 一个边长为10cm的实心正方体（不吸水）重15N，将其悬挂在弹簧测力计上并完全浸没在水中静止时，烧杯内水的深度为25cm，如图所示。烧杯内的水对杯底的压强为_Pa，弹簧测力计的示数为_N。（水=1.0103kg/m3，g=10N/kg）【答案】 . 2500 . 5【解析】【详解】1由题意可知，烧杯内水的深度h=25cm=0.25m所以烧杯内水对杯底的压强为2因为正方体的边长为10cm，所以该正方体的体积为V=（10cm）3=1000cm3=1.010-3m3因为正方体浸没在水中，所以正方体排开水的体积为V排=V=1.010-3m3所以正方体浸没在水中时，受到的浮力为由称重法可知，弹簧测力计的示数为F=G-F浮=15N-10N=5N三、实验与探究题（本大题包括5小题，每空1分，共24分）17. 在“探究凸透镜成像规律”的实验中：（1）如图甲所示，该凸透镜的焦距为_cm。（2）蜡烛、凸透镜和光屏在光具座上的位置如图乙所示，此时光屏上承接到清晰的像，_（选填“放大镜”“照相机”或“投影仪”）运用了该成像规律。（3）实验后发现，在物距相同的情况下，多个小组测出的像距不同，原因可能是_。（写出一种即可）（4）小王同学在实验过程中，发现光屏上已经承接到清晰放大的像，这时他保持蜡烛和光屏的位置不变，只移动凸透镜，_（选填“能”或“不能”）在光屏上再次得到另一个清晰放大的像。【答案】 . 15.0 . 照相机 . 见详解 . 不能【解析】【详解】（1）1凸透镜的焦距是从光心到焦点的距离，由图甲刻度尺上可以看到焦距为15.0cm。（2）2从图乙中可以看到，物距大，像距小，且能在光屏上成清晰的像，说明物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，所以是照相机的成像规律。（3）3各组使用的凸透镜焦距不同；没有把像调到最清晰就记录了光屏的位置；刻度尺读数有误差（答案合理即可）（4）4实验中已经在光屏上成放大的像，说明是投影仪的成像规律，物距大于一倍焦距而小于二倍焦距，像距大于二倍焦距。如果保持蜡烛和光屏的位置不变，只移动凸透镜再不能找到合适的物距和像距，再次满足投影仪的成像规律，所以不能再在光屏上接到另一个放大的像。18. 实验小组按照如图甲所示的装置进行“探究水的沸腾”实验。当水温上升到90时，每隔1min记录一次温度。（1）在组装器材时，应该按照_（选填“由上到下”或“由下到上”）的顺序。（2）小组在实验过程中，第2min时温度计示数如图乙所示，此时水的温度为_。全部实验数据见下表，由表可知：水面上方的气压_（选填“大于”“小于”或“等于”）一个标准大气压。时间/min01234567温度/909398100102102102（3）图丙是A、B两个实验小组根据各自的实验数据描绘出的水的沸腾图像，两图像不同的原因可能是_。（写出一种即可）【答案】 . 由下到上 . 96 . 大于 . 两个实验小组中水的质量不同【解析】【详解】（1）1实验中需用酒精灯的外焰进行加热，温度计的玻璃泡要全部浸没在水中，不能碰到容器内壁和容器底部，所以在组装器材时，应该按照由下到上的顺序。（2）2由图乙可知，温度计的分度值为1，根据液面所在的位置可知，此时温度计的示数，即此时水的温度为96。3由表中的数据可知，水的沸点为102，高于一个标准大气压时水的沸点，根据沸点与气压的关系可知，水面上方的气压大于一个标准大气压。（3）4根据丙图可知，两个小组水的初温相同，但是沸腾的时间不同，所以可能的原因是两个实验小组中水的质量不同。19. 为了探究滑动摩擦力的大小跟哪些因素有关，小明同学在如下图所示的情景中，沿水平方向匀速拉动水平桌面上的木块，弹簧测力计的示数如图所示。（1）能够用弹簧测力计示数表示摩擦力的大小是根据_的原理。（2）小明同学刚开始拉木块时，木块没有被拉动，则木块所受摩擦力的大小_（选填“大于”“小于”或“等于”）拉力的大小。（3）甲、乙两次实验是为了探究滑动摩擦力的大小与_有关。（4）在图丙所示的情景中拉力增大为4N时，木块受到的滑动摩擦力的大小为_N。（5）实验完成后，同学们对实验进行了改进，如图丁所示。水平拉动木板向左运动，A弹簧测力计的示数为5.8N，B弹簧测力计的示数为2.6N，则木块受到的摩擦力方向为水平向_（选填“左”或“右”），木板与木块之间的摩擦力大小为_N。【答案】 . 二力平衡 . 等于 . 压力大小 . 3.2 . 左 . 2.6【解析】【详解】（1）1实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时物块处于平衡状态，由二力平衡条件可知，滑动摩擦力的大小等于弹簧测力计的示数。（2）2小明同学刚开始拉木块时，木块没有被拉动，木块处于静止状态，由二力平衡条件可知，此时木块所受摩擦力大小等于拉力的大小。（3）3如图所示，甲、乙两次实验，接触面的粗糙程度相同，压力大小不同，弹簧测力计示数不同，因此是为了探究滑动摩擦力的大小与压力大小有关。（4）4由图可知，丙图中木块在毛巾表面做匀速直线运动，根据二力平衡可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数3.2N，当拉力增大为4N时，木块的重力不变，所以木块对水平毛巾表面的压力大小不变，接触面的粗糙程度也不变，因此木块受到的滑动摩擦力大小也不变，为3.2N。（5）56由图可知，木块处于平衡状态，木块在水平方向上受到拉力和摩擦力的作用，由二力平衡可得，摩擦力与拉力的大小相等，方向相反，所以摩擦力的大小为2.6N，摩擦力的方向为水平向左，根据力的作用是相互的可知，木板与木块之间的摩擦力大小等于木块受到木板的摩擦力大小，因此，木板与木块之间的摩擦力大小为2.6N。20. 某学习小组计划探究电流与电阻的关系。可供使用的实验器材有：电源（电压恒为6V）、电流表、电压表、滑动变阻器、开关各一个，阻值分别为5、15、25的定值电阻各一个、导线若干。（1）连接电路时开关应该_（选填“断开”或“闭合”）。（2）如图甲所示的实物电路中存在错误，小兰发现只需要改接一根导线就可以了，请在那一根错误的导线上画“”，再画线把它改到正确的位置上_。（导线不允许交叉）（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电压为_V，为保证分别使用三个定值电阻均能顺利完成实验，滑动变阻器的最大阻值至少是_。【答案】 . 断开 . . 2.5 . 35【解析】【详解】（1）1连接电路时为保护电路，防止电路中的电流过大，开关应该断开。（2）2原来的电路中，定值电阻与电流表并联，电压表串联在电路中是错误的，电流表应与定值电阻串联，电压表与定值电阻并联，如图所示：（3）3由图乙可知，电阻两端的电压始终不变，为U=IR=0.1A25=2.5V4根据串联电路电压的规律，变阻器分得的电压为U滑=6V-2.5V=3.5V变阻器分得的电压为电压表示数的倍，根据分压原理，当接入25电阻时，变阻器接入电路中的电阻为所以为了完成整个实验，应该选取最大阻值至少35的滑动变阻器。21. 某物理实验小组在“测量小灯泡电功率”的实验中，选用器材连接了如图甲所示的电路，其中电源电压恒为4.5V，小灯泡的额定电压为2.5V，电流表的量程为00.6A，电压表的量程为03V。（1）所有元件均完好，正确连接电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表和电压表均有示数，小灯泡不发光，原因是：_。（2）三次实验记录如下表，在完成第1次实验后，要测量小灯泡的额定功率，则需将滑动变阻器的滑片向_（选填“A”或“B”）端移动，直到电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率为_W。实验次数电压U/V电流I/A电功率P/W灯泡亮暗情况11.40.200.28较暗22.5正常发光32.80.300.84很亮（3）实验小组根据三次实验数据分别算出对应的阻值，取三次阻值的平均值作为小灯泡的电阻值，他们的做法是_（选填“正确”或“错误”）的，理由是：_。（4）另一组的同学设计了如图丙所示的实验电路，测出了小灯泡的额定功率。电源电压未知但恒定不变，小灯泡的额定电压为U额，R1和R2为滑动变阻器，R1的最大阻值为R0，实验步骤如下：闭合开关S、S1，断开开关S2，调节R1的阻值，使电压表的示数为U额；闭合开关S、S2，断开开关S1，保持R1的阻值不变，调节R2的阻值，使电压表的示数为U额；保持R2的阻值不变，将R1的滑片P调至最左端，记下电压表的示数U1，再将R1的滑片P调至最右端，记下电压表的示数U2，则小灯泡的额定功率P额=_。（用U额、U1、U2、R0表示）【答案】 . 滑动变阻器接入电路中的阻值太大 . B . 0.7 . 错误 . 灯丝电阻随温度变化而变化，求平均值无意义 . 【解析】【详解】（1）1由题意可知，电流表和电压表均有示数，说明电路为通路，小灯泡不发光，说明小灯泡的实际功率很小，电路中的电流较小，这是因为滑动变阻器接入电路中的阻值太大。（2）2由表中数据可知，在第一次实验中，灯泡两端的电压为1.4V，小于灯泡的额定电压2.5V，所以应该增加灯泡两端的电压，根据串联电路电压的规律可知，应减少滑动变阻器两端电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，所以滑片应该向B端移动，直到电压表示数为灯泡的额定电压2.5V。3由图可知，电流表选用的是小量程，分度值为0.02A，根据指针所在的位置可知，电流表的示数为0.28A，所以小灯泡的额定功率为P额=U额I额=2.5V0.28A=0.7W（3）45由于灯泡在不同的电压下的灯丝的电阻值不同，所以取平均值没有意义，故他们的做法是错误的。（4）6闭合开关S、S1，断开开关S2，调节R1的阻值，使电压表的示数为U额，此时灯泡正常发光；闭合开关S、S2，断开开关S1，保持R1的阻值不变，调节R2的阻值，使电压表的示数为U额，由于R1的阻值不变，当R2两端的电压等于灯泡正常发光时的电压U额时，根据等效替代法可知，R2连入电路中的电阻大小等于小灯泡正常发光时的电阻RL的大小；保持R2的阻值不变，将R1的滑片P调至最左端，记下电压表的示数U1，再将R1的滑片P调至最右端，记下电压表的示数U2，在将R1的滑片P调至最左端时，R1接入电路中的电阻为R0，所以电压表的示数U1，即为R2两端的电压，在将R1的滑片P调至最右端时，R1接入电路中的电阻为0，电压表的示数为U2等于电源电压，根据串联电路分压原理可得解得因此灯泡的电阻所以小灯泡的额定电压为四、综合应用题（本大题包括2小题，每小题8分，共16分解题时要写出必要的文字说明、解答依据、重要演算步骤等）22. 如图所示的电路中，电源电压恒定为4.5V，灯泡L上标有“2.5V；1.25W”字样（灯丝电阻不变），定值电阻R1阻值为15，滑动变阻器R2的规格为“20；1A”，电流表量程为00.6A，电压表量程为03V，求：（1）小灯泡L的电阻；（2）闭合开关S、断开开关S1、S2，电流表示数为0.3A，此时滑动变阻器R2连入电路的阻值；（3）闭合开关S、S1、S2，滑动变阻器的滑片滑至最右端，通电1min定值电阻R1产生的热量；（4）闭合开关S、S1、S2，在确保电路各元件安全的情况下，滑动变阻器R2的最大功率。【答案】（1）；（2）；（3）；（4）【解析】【详解】解：（1）由题意可得，小灯泡的电阻为（2）闭合开关S，断开S1、S2时，灯泡L与滑动变阻器R2串联，电压表测灯L两端电压，电流表测电路中的电流，所以电路总电阻为所以滑动变阻器此时接入电路的电阻为（3）闭合开关S、S1、S2时，R1与R2并联，灯泡L和电压表被短接，所以此时R1两端的电压为根据欧姆定律可得，R1所在支路的电流为所以通电1min定值电阻R1产生的热量为（4）因为电流表量程为00.6A，所以干路中的电流最大为0.6A，又因为R1所在支路的电流为0.3A，所以R2所在支路允许通过的最大电流为因为R2两端的电压为所以R2的最大功率为答：（1）小灯泡L的电阻为。（2）滑动变阻器R2连入电路的阻值为。（3）通电1min定值电阻R1产生的热量为81J。（4）滑动变阻器R2的最大功率为1.35W。23. 某项目建设中，工人用如图所示的装置将质量为70kg的建筑材料匀速提升了6m，用时10s。电动机的输出功率恒定为600W，不计绳重和摩擦，g=10N/kg。求：（1）建筑材料上升的速度；（2）10s内电动机输出的总功；（3）动滑轮所受的重力；（4）若用此滑轮组匀速提升另一批建筑材料时，机械效率是90%，则该建筑材料上升的速度。【答案】（1）0.6m/s；（2）6000J；（3）300N；（4）0.2m/s【解析】【详解】解：（1）建筑材料上升的速度为（2）10s内电动机输出的总功为（3）建筑材料所受的重力为对建筑材料做的有用功为对动滑轮做的额外功为动滑轮所受的重力为（4）由机械效率公式得解得。另一批建筑材料上升的速度为答：（1）建筑材料上升的速度0.6m/s；（2）10s内电动机输出的总功6000J；（3）动滑轮所受的重力300N；（4）该建筑材料上升的速度0.2m/s。
