再生粗骨料强化处理工艺对再生混凝土性能的影响.pdf

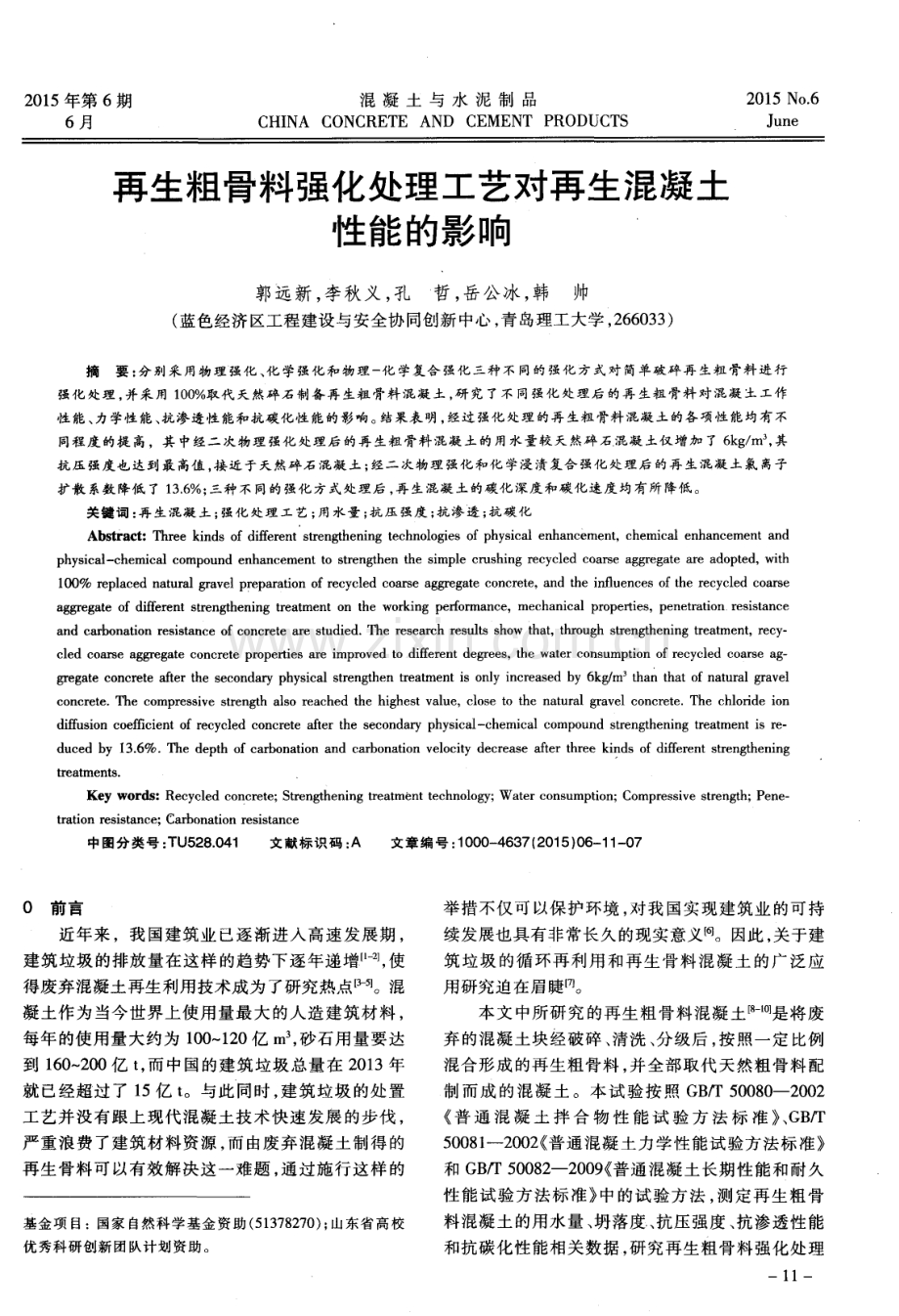

2 0 1 5年第 6期 6月 混 凝 土 与 水 泥 制 品 CHI NA CONCRETE AND CEM ENT PR0DUCTS 2 0 1 5 No 6 J u n e 再生粗骨料强化处理工艺对再生混凝土 性能的影响 郭远新 ， 李秋义 ， 孔 哲 ， 岳公冰 ， 韩 帅 ( 蓝色经济区工程建设与安全协 同创新中心 ， 青岛理工大学 ， 2 6 6 0 3 3 ) 摘要 ： 分 别采 用物 理强化 、 化学强化和 物理 一 化学复合 强化 三种不 同的强化方 式对简单破碎再 生粗 骨料进行 强化 处理 ， 并采 用 1 0 0 取代 天然碎石制备再 生粗 骨料混凝 土 ， 研 究了不 同强化 处理后的再 生粗骨料 对混凝土 工作 性能 、 力学性能、 抗渗透性 能和抗碳化性 能的影响。 结果表 明， 经过强化处理 的再 生粗 骨料混凝 土的各 项性 能均有不 同程度 的提 高，其 中经二 次物理 强化处理后 的再 生粗 骨料混凝 土的用水量较天然碎 石混凝土仅增加 了 6 k g m ， 其 抗压 强度也达到 最高值 ， 接近 于天然碎石混凝 土； 经二次物理强化和化 学浸渍复合 强化 处理后 的再生混凝 土氯 离子 扩散 系数 降低 了 1 3 6 ； 三种不 同的强化方式 处理后 ， 再生混凝土的碳化深度和碳化速度均有 所降低 。 关键 词 ： 再 生混凝 土； 强化处理工 艺； 用水量 ； 抗压 强度 ； 抗渗透 ； 抗碳化 Ab s t r a c t ：T h r e e k i n d s o f d i ff e r e n t s t r e n g t h e n i n g t e c h n o l o g i e s o f p h y s i c a l e n h a n c e me n t ，c h e mi c a l e n h a n c e me n t a n d p h y s i c a l c h e mi c a l c o mp o u n d e n h a n c e me n t t o s t r e n g t h e n t h e s i mp l e c r u s h i n g r e c y c l e d c o a r s e a g g r e g a t e a r e a d o p t e d ， wi t h 1 0 0 r e p l a c e d n a t u r a l g r a v e l p r e p a r a t i o n o f r e c y c l e d c o a r s e a g g r e g a t e c o n c r e t e ，a n d t h e i n fl u e n c e s o f t h e r e c y c l e d c o a r s e a g g r e g a t e o f d i f f e r e n t s t r e n gth e n i n g t r e a t me n t o n t h e wo r k i n g p e r f o r ma n c e ，me c h a n i c a l p r o p e r t i e s ，p e n e t r a t i o n r e s i s t a n c e a n d c a r b o n a t i o n r e s i s t a n c e o f c o n c r e t e a r e s t u d i e d I 1h e r e s e a r c h r e s u l t s s h o w t h a t ， t h r o u g h s t r e n g t h e n i n g t r e a t me n t ， r e e y c l e d c o a r s e a g gre g a t e c o n c r e t e p r o p e r t i e s a r e i mp mv e d t o d i f f e r e n t d e g r e e s ， t h e wa t e r c o n s u mp t i o n o f r e c y c l e d c o a r s e a g g r e g a t e c o n c r e t e a f t e r t h e s e c o n d a r y p h y s i c al s t r e n g t h e n t r e a t me n t i s o n l y i n c r e a s e d b y 6 k g m t h a n t h a t o f n a t u r a l g r a v e l c o n c r e t e r I 1 l e c o mp r e s s i v e s t r e n gth a l s o r e a c h e d t h e h i g h e s t v a l u e c l o s e t o t h e n a t u r a l g r a v e l c o n c r e t e T h e c h l o r i d e i o n d i f f u s i o n c o e ffic i e n t o f r e c y c l e d c o n c r e t e aft e r t h e s e c o n d a ry p h y s i c a l c h e mi c a l c o mp o u n d s t r e n g t h e n i n g t r e a t me n t i s r e - d u c e d b y I 3 6 I e d e p t h o f c a r b o n a t i o n a n d c a r b o n a t i o n v e l o c i t y d e c r e a s e aft e r t h r e e k i n d s o f d i f f e r e n t s t r e n g t h e n i n g t r e a t m e n t s Ke y wo r d s ： Re c y c l e d c o n c r e t e ； S t r e n gth e n i n g t r e a t me n t t e c h n o l o g y ； Wa t e r c o n s u mp t i o n ；C o mp r e s s i v e s t r e n gth ；P e n e t r a t i o n r e s i s t a n c e ； C a r b o n a t i o n r e s i s t a n c e 中图分类号 ： T U 5 2 8 0 4 1 文献标 识码 ： A 文章编号 ： 1 0 0 0 - 4 6 3 7( 2 0 1 5) 0 6 1 1 0 7 0前 言 近年来 ，我国建筑业已逐渐进入高速发展期 ， 建筑垃圾的排放量在这样的趋势下逐年递增 l - 2 ， 使 得废弃混凝土再生利用技术成为 了研究热 3 - 5 1 。混 凝土作为当今世界上使用量最大的人造建筑材料 ， 每年的使用量大约为 1 0 0 1 2 0亿 m 。 ， 砂石用量要达 到 1 6 0 - 2 0 0亿 t ， 而中国的建筑垃圾 总量在 2 0 1 3年 就 已经超过 了 1 5亿 t 。与此 同时 ， 建筑垃圾 的处置 工艺并没有跟上现代混凝土技术快速发展的步伐 ， 严重浪费了建筑材料资源 ， 而 由废弃混凝土制得的 再生骨料可 以有效解决这一难题 ， 通过施行这样的 基金 项 目：国家 自然科学 基金资助 ( 5 1 3 7 8 2 7 0 ) ； 山东省高校 优 秀科 研创新团队计划资助 。 举措不仅可 以保护环境 ， 对我国实现建筑业 的可持 续发展也具有非常长久的现实意义嘲 。因此 ， 关于建 筑垃圾 的循环再利用 和再生 骨料混凝 土的广泛应 用 研究迫 在 眉睫 7 1 。 本文 中所研究 的再生粗骨料混凝土 q 是将废 弃的混凝土块经破碎 、 清洗 、 分级后 ， 按照一定 比例 混合形成的再生粗骨料 ， 并全部取代天然粗骨料配 制而成 的混凝 土 。本试验按 照 G B T 5 0 0 8 0 -2 0 0 2 普 通 混 凝 土 拌 合 物 性 能 试 验 方 法 标 准 、 G B T 5 0 0 8 1 -2 0 0 2 ( 普通混凝土力学性 能试验方法标准 和 G B T 5 0 0 8 2 -2 0 0 9 ( 普通混凝土长期性能和耐久 性能试验方法标准 中的试验方法 ， 测定再生粗骨 料混凝土的用水量 、 坍落度 、 抗压强度 、 抗渗透性能 和抗碳化性能相关数据 ， 研究再生粗骨料强化处理 一 1 1 2 0 1 5年第 6期 混凝土与水泥制品 总第 2 3 0期 后对混凝土性能的影响。 1试验 原材 料 水泥： P 0 4 2 5级普通硅酸盐水泥 ，其物理力 学性能指标和 XR F分析结果见表 1和表 2 。 表 1 水泥 的物理力学性能指标 矿粉 ： 青 岛产 $ 9 5级矿渣粉 ， 其 XR F分析结果 见 表 2 。 粉煤灰 ： 青 岛某 电厂产 级粉煤灰 ， 其 X R F分 析 结果 见表 2 。 天然碎石 ： 5 - 2 5 m m连续级配花 岗岩碎石 ， 符合 J G J 5 2 -2 0 0 6 ( 普通混凝土用砂 、 石质量及检验方法 标准( 附条文说明) 要求 ， 具体性能参数见表 3 。 天然河砂 ： 符合 J G J 5 2 -2 0 0 6要求 ， 级配 良好 ， 细度 模数 为 2 4的 中砂 。 再 生粗 骨料 ： 包括简单破碎再生粗骨料 、 一次 物理强化再生粗骨料和二次物理强化再生粗骨料 ， 具体性能参数见表 3 。 l- 3 n 剂 ： 采用青岛某公司生产 的聚羧酸高效减 表 2 水泥 和矿物掺合料 X R F分析结果 水 剂 。 水 ： 自来 水 。 2试 验 方案 试 验 时 先将 废 弃 混凝 土 经 颚 式 破 碎 机 简 单 破 碎处理制得简单破碎再生粗骨料 ， 再将其分别通过 物 理 强 化 ( 采 用颗 粒 整 形设 备 进 行 一 次 和二 次 物 理强化处理 ) 、 化学强化 ( 采用浓度 为 6 的有机硅 防水 剂 进 行化 学 喷 淋 和 化学 浸 渍 处 理【 ， 处理 时 间 为 4 8 h ) 和物理一 化学复合强化( 先进行物理强化处 理 ，将处理后的再生粗骨料再进行化学强化处理) 处理后得到不同品质的再生粗骨料 ， 利用这些不 同 品质 的再生粗骨料制备再生混凝土 ， 具体试验方案 一 1 2 一 如 F： ( 1 )胶凝 材料 的用量 为 4 0 0 k g m 。 ，其 中水 泥 2 0 0 k g m 、 矿 粉 1 0 0 k g m 。 、 粉 煤灰 1 0 0 k g m ， 砂率 为 4 0 ， 聚羧 酸 高效减 水 剂用 量 为 6 k g m ， 通 过 调整 用 水量控制坍落度在 1 8 0 - 2 2 0 mm范 围内。 ( 2 ) 采用再生粗骨料 1 0 0 取代天然碎石 ， 本试 验再生粗骨料混凝土的具体试验配合 比见表 4 。 ( 3 ) 通过试验测定混凝土的用水量 、 坍落度 、 抗 压强度 、 抗渗透性能和抗碳 化性 能相关数据 ， 系统 研究再生粗骨料对混凝土性能的影响。 3试 验 结果 与分 析 3 1 再生粗骨料对混凝土工作性能的影响 郭远新 ， 李秋义 ， 孔 哲 ， 等再生骨料强化处理工艺对再生混凝土性能的影响 注 ： 表 中“ 简破” 表示 简单 破碎再生细骨料 ， “ 简破+ 喷淋 ” 表示简单破碎再生细骨料经过化学 喷淋强化处理 ， “ 简破+ 浸 渍” 表示简单破 碎再生细骨料经过化学浸渍强化处理 ， “ 一 物” 表示简单破碎再生 细骨 料经过一次物理强化处理 ， “ 一物+ 喷淋 ” 表 示简单破碎再 生细骨料经过次物理强化和化学 喷淋 复合 强化处理 ， “ 一物+ 浸渍 ”表示简 单破碎再生细骨料经 过一次物理 强化和化学浸 渍复合强化处理 ， “ 二物” 表示 简单破碎再生细骨料经过二次物理强化处 理 ， “ 二物+ 喷淋 ” 表示简单 破碎再生细 骨料经过 二次物理强化和化学喷淋复合强化处理 ， “ 二 物+ 浸渍 ”表示简单 破碎再生细骨料 经过二次物理强化 和化学浸渍复 合强化处 理。 试验测得 的再生粗骨料混凝 土的工作性数据 见 表 5 ，再 生粗 骨 料对 混凝 土 用水 量 的 影 响情况 如 图 1 图 3所示 。 由图 1 图 3可知 ，相 比简单破碎再生粗骨料 ， 通过物理强化 、化学强化 和物理一 化学复合强化处 理后得到 的再生粗 骨料制备混凝土时所需要 的用 水 量均有明显 减少 ， 并且逐渐接近于天然碎石混凝 土的用水量 ， 再生混凝土 的和易性也接近于天然碎 石混 凝 土 。 物理强化 可使再生混凝土 的用水量最大减少 6 k g m ， 降低 幅度达 3 9 ， 用水量 较天然碎石混凝 土仅增加 5 _ 3 ， 这是因为简单破碎再生粗骨料在物 1 5 o l O O 旺 5 0 O 简破 一物 二物 物理强化处理方式 图 l 物理 强化 对混凝土用水量的 影 响 1 5 o 血I1 1 0 0 * 暖 5 0 0 表 5 再生粗骨料混凝土工作性数据 未处理 化学喷淋化学浸渍 化学 强化 处理方式 图 2 化 学强化对混凝土用水量的 影响 一1 5 0 谕 1 0 0 筠 睚 5 0 0 未处理一物+ 喷淋一物+ 浸渍二物+ 喷淋二物艘 渍 物理+ 化学复合强化处理方式 图 3 物理一 化学复合强化对混凝土 用水量 的影 响 一 1 3 2 0 1 5年第 6期 混凝土与水泥制品 总第 2 3 0期 理强化处理后性能得到显著提高 ， 由其制备 的再生 混凝土用水量大大降低 ； 化学强化可使再生混凝土 的用水量有一定 的降低 ， 相 比天然碎石混凝土用水 量增加幅度由 9 6 降低到 7 0 ，化学强化效果有 限 ；物理一 化学复合强化可使再生混凝土的用水量 显 著 降 低 ，由未 强 化 处 理 的 1 5 4 O k g m。 减 少 到 1 3 8 8 k g m。 ， 降低 幅度达 9 9 ， 并且用水量要小于天 然碎石混凝土 ， 因为复合强化可使骨料表面附着的 水泥砂浆被大量去除 ， 有机硅防水剂在骨料表面也 覆盖包裹 了一层薄薄的憎水层 ， 从而降低了再生混 凝 土 的用水量 。 3 2强化 工艺对 再 生混凝 土抗 压强 度 的影 响 试 验测得 的再生粗骨料混凝土不 同龄期 的抗 压强度值见表 6 ，强化工艺对混凝土抗压强度的影 响情况如图 4 一 图 6所示 。 由图 4 一 图 6可 以得 出 ： ( 1 ) 再生粗骨料混凝土的抗压强度明显低于天 然 碎 石混 凝 土 ， 导致 这 一现 象 的原 因是 再生 粗 骨料 的性能要 比天然碎石差 ， 由于简单破碎再生粗骨料 表面粗糙且 附着一定量的水泥砂浆 ， 使其压碎指标 值偏高 ， 即使通过强化技术处理 ， 再 生粗骨料 品质 也低于天然碎石 ， 由其制备的再生混凝土抗压强度 势必偏小 。 ( 2 ) 通过物理强化处理后 ， 再生混凝土 的抗压 强度得到显著提高 ，随着物理强化次数 的增加 ， 再 生混 凝 土 的抗 压强 度 逐渐 接 近 于天 然碎 石 混 凝 土 ， 其中在二次物理强化技术处理后再生混凝土的 3 d 、 7 d 、 1 4 d 、 2 8 d及 5 6 d抗压 强度分别较简单破碎再生 粗骨 料混 凝 土增 加 0 5 、 1 0 1 、 1 6 _ 3 、 1 8 5 及 1 7 2 ，这说明简单破碎再生粗骨料经物理强化处 理后性能得到显著改善 ， 其表观密度和堆积密度提 高 、 压碎指标值降低 ， 从 而大大增加 了再生混凝土 的抗压 强度 。 ( 3 ) 通 过 化 学 强 化 处 理 后 ， 再 生 混 凝 土 的抗 压 强度反而呈下降趋势 ， 这是因为简单破碎再生粗骨 料在浓度 6 的有机硅防水剂喷淋和浸渍处理后骨 料的吸水性能显著降低 ， 反而提高了再生混凝 土拌 合物的有效水灰比， 并且有机硅防水剂的存在影响 表 6 再 生 粗 骨 料 混 凝 土 抗 压 强 度 MP a 6 0 5 O 皇 醪 4 0 3 0 2 0 1 4 3 7 1 4 2 8 5 6 龄期， d 图 4物理强化对混凝土 抗压强度 的影 响 6 O 5 0 芝 晒 4 0 3 0 2 O 3 7 l 4 2 8 5 6 龄期 d 图 5 化学 强化对混凝土 抗压强度的影响 淋 渍 3 7 1 4 2 8 5 6 龄期， d 图 6 物理一 化学复合强化对混凝土 抗压强度的影响 加 W ， 骥 出 2 0 1 5年第 6期 混凝 土 与水泥 制 品 总第 2 3 0期 氯离子扩散系数 ，简单破碎再生粗骨料混凝土 、 一 次物理强化再生粗骨料混凝土 和二次物理强 化再 生粗骨料混凝土的氯离子扩散系数分别增加 1 0 1 1 O 2 I I l 2 s 、 0 5 3 1 0 2 m2 s和 0 1 7 1 0 m2 s ，这说明简 单破碎再生粗骨料在物理强化处理后有效 去除 了 骨料表面附着 的水泥砂浆 ， 骨料内部存在的微裂纹 也大量减少 ， 从 而减少 了氯离子渗透 的通道 ， 使得 物理强化处理后的再生混凝 土抗 渗透性得 到大幅 增加。通过化学强化处理后 ， 再生粗骨料的性能得 到一定的改善 ， 但再生混凝土的氯离子扩散系数反 而呈上升趋势，这是由于浓度 6 的有机硅防水剂 在 骨 料表 面覆 盖 了一 层 憎 水层 ， 再 生 粗 骨料 与水 泥 浆体之间的空隙增大 ，为氯离子提供 了渗透通道 ， 从而使得再生混凝土 的抗渗透性能降低 。通 过物 理一 化学复合强化处理后 ，再生混凝 土的氯离子扩 散系数逐渐降低 ， 其 中在二次物理强化和化学浸渍 复合强化处理后降低到 4 1 3 1 0 一 m T s ，相比未强化 处理 ， 降低幅度达 1 3 6 ， 与天然碎石混凝土相比仅 增加了 0 3 6 1 0 2 s ，较好地改善了再生混凝土 的 抗渗透性能。 3 4 强 化工艺 对再 生混 凝 土抗碳化 性 能 的影 响 试验测得的再生粗骨料 混凝土不 同时间 的碳 化深度见表 8 ，对混凝土抗碳化性能的影 响情况如 图 1 2 - 图 1 4所示 。 由图 1 2 图 1 4分析可知 ： ( 1 ) 由再生粗骨料制备的再生混凝土 的碳化深 度和碳化速度都要高于天然碎石混凝土 ， 再生混凝 土的抗碳化性能明显要差于天然碎石混凝土 。 ( 2 ) 通 过 物 理 强 化 处 理 后 ， 再 生 混 凝 土 的碳 化 深度显著减小 ， 且 随着物理强化次数 的增加 ， 再 生 表 8再生粗骨料混凝土的碳 化深 度 m m 一 1 6 8 6 4 谨 2 0 7 1 4 龄期， d 图 1 2物理 强化对混凝土抗碳化性能 的影响 6 谨 2 O 3 7 l 4 2 8 龄期， d 图 1 3 化学强化对混凝土抗碳化性能的影响 6 、 謇 4 槎 2 O 3 7 l 4 2 8 龄期， d 图 1 4 物理一 化学复合强化对混凝土抗碳化性能的影响 混凝土的碳化深度逐渐接近于天然碎石混凝土 ， 其 中在二 次 物理 强化 技术 处 理后 ，再 生混 凝 土 的 3 d 、 7 d 、 1 4 d及 2 8 d龄期碳化深度分别较天然碎石混凝 土 仅仅 增加 了 0 8 ram、 0 1 m m、 0 1 m m 及 0 5 m m， 这 说 郭远新 ， 李秋义， 孔哲 ， 等再生骨料强化处理工艺对再生混凝土性能的影响 明简单破 碎再生粗骨料在物理强化技术 处理后其 品质得到显著提升 ， 再生混凝土的抗碳化性能得到 加强 。 ( 3 ) 通 过化学强化处 理后 ， 再 生混凝土 的碳化 深度反而呈上升趋势 ， 再生混凝土的抗碳化性能降 低 ，这是因为通过浓度 6 的有机硅防水剂进行化 学强化处理 的简单破碎再生粗骨料在拌合 时与水 泥 浆体 之 间 的界 面 连 接不 紧 密 ， 为 C O 进 入 混凝 土 提供 了一定量的微细通道 ， 从而使得再生混凝土的 抗碳化性能降低。 ( 4 ) 通过物理一 化学复合强化处理后 ， 再生混凝 土的碳化深度有一定程度的降低 ， 相 比未强化处理 的再生粗骨料混凝土 ， 在二次物理强化和化学浸渍 复 合强 化 处理 后 ，再 生 混凝 土 的 3 d 、 7 d 、 1 4 d及 2 8 d 碳 化 深 度 分 别 减 少 了 0 4 mm、 0 8 m m、 0 8 mm 及 0 6 ra m，这是 因为简单破碎再生粗骨料表面上原有 砂浆的多孑 L 结构会成为碳化的通道 ，但在物理一 化 学复合强化处理后骨料的性能得到改善 ， 碳化的通 道被部分消除 ， 从而使再生混凝土 的抗碳化性能得 到 改善 。 4结论 ( 1 ) 简单破碎再生粗骨料经强化工艺 处理后 ， 再生混凝土用水量显著减少 ， 其 中在二次物理强化 后再生混凝 土的用水量较天然碎石混凝 土仅增 加 6 k g m ， 其和易性也接近于天然碎石混凝土。 ( 2 ) 经物理强化和物理一 化学复合强化处 理后 ， 再生混凝土 的抗压强度均得到提高 ， 其中在二次物 理 强化 处 理后 再 生 混凝 土 的 3 d 、 7 d 、 1 4 d 、 2 8 d及 5 6 d 抗 压 强 度 分 别 较 简 单 破 碎 增 加 0 5 、 1 0 1 、 1 6 3 、 1 8 5 及 l 7 2 ；而经化学强化处理后再生 混凝土的抗压强度有小幅度降低 ， 这与混凝土拌合 物 的有效水灰 比以及有机硅 防水剂影 响骨 料界面 的黏结 性 能有关 。 ( 3 ) 相 比简单破碎再生混凝 土 ， 二次物 理强化 处理后 ，再生混凝土的氯离子扩散系数减小 0 8 4 x 1 O 2 n 1 2 s ，化学强化后氯离子扩散系数有小幅增加 ， 二 次 物 理 强 化 和 化 学 浸 渍 复 合 强 化 后 降 低 了 1 3 6 。 ( 4 ) 简单破碎再生粗骨料经物理强化 和物理一 化学复合强化处理后 ， 由其制备 的再生混凝土 的碳 化深度和碳化速度均有所降低 ， 再生混凝土 的抗碳 化性能得到加强 ，相 比未经强化处理 的再生混凝 土 ， 其 中在二次物理强化和化学浸渍复合强化处理 后 ， 再生混凝土的 3 d 、 7 d 、 1 4 d及 2 8 d的碳化深度分 别减少了 0 4 ra m、 0 8 m m、 0 8 mm及 0 6 mm； 而经化学 强 化 处 理 后 再 生 混 凝 土 的抗 碳 化 性 能 则 会 有 小 幅 的降低。 参 考 文 献 ： 【 1 】 李秋义 建 筑垃圾 资源化利 用技 术 M】 北 京： 中 国建材工 业 出版社 ， 2 0 1 1 2 王程 ， 施 惠生 废弃混凝 土再 生利用技术 的研 究进展 J 材 料 导报 ， 2 0 1 0 ， 2 4 ( 1 ) ： 1 2 0 - 1 2 3 【 3 嵩英雄 再生粗 骨材 品赏 再 生骨材 j、夕 1 J 强度 匕耐久性 c = 及6 寸影窖 6 = 关 守 为实验 的研 究 C 】 日本 建桀学会学衍耩演集 ， 2 o o 3 ， 9 ： 2 4 1 2 4 2 4 F D e b i e b ， L C o u r a r d ， S K e n a i ， R D e g e i mb r e Me c h a n i c a l a n d d u r a b i l i t y p r o p e r t i e s o f c o n c r e t e u s i n g c o n t a mi n a t e d r e c y c l e d a g g r e g a t e s J C e m e n t a n d C o n c r e t e C o m p o s i t e s ， 2 0 1 0 ， 3 2 ( 6 ) ： 4 2 1 - 4 2 6 5 】 西 ； 占 宜 ， 假屋 圜礼文 ， 嵩英雄 ， 等 高度化处 理( ：土否再 生 骨材 品赏改善效果( 第 2鞭 ) C 】 日本建集 学会学衍耩演 集， 2 0 0 0 ， 9 ： 1 4 3 1 4 4 【 6 】 李莹 建筑垃圾 压得城市 喘息 J 中国环境报， 2 0 1 3 ( 8 ) ： 2 4 25 【 7 李秋义 ， 李 云霞 ， 朱崇绩 再生 混凝土骨 料强化 技术研究 【 J 】 混凝 土， 2 0 0 6 ( 1 ) ： 7 4 - 7 7 8 叶禾 高 品质再生粗骨料混凝 土的力学性 能和耐久性 能试 验研究【 D 】 杭州： 浙江工业大学硕士论文 ， 2 0 0 9 9 华小巧 建筑废弃物再生粗骨料强化 与再生混凝 土的研究 D 昆明： 昆 明理工大学硕士论文 ， 2 0 0 9 1 0 】 毛高峰 再生粗骨料 混凝土试 验研究 D 】 青 岛： 青 岛理工 大学硕士毕业论文 ， 2 0 0 8 【 1 1 】 李秋义， 李 云霞 ， 朱崇绩 颗粒整形对再 生粗骨料性能 的 影 1 1 3 材料科 学与工艺 ， 2 0 0 5 ( 6 ) ： 2 1 2 3 【 l 2 朱亚光， 李秋义， 高嵩 硅烷浸渍对再生骨料及再 生骨料 混凝土 吸水性 能的影响 C 】 第 三届全 国再 生混凝土学 术交 流会论文集， 2 0 1 2 收稿 日期 ： 2 0 1 5 0 4 1 0 作者简 介： 郭远新 ( 1 9 8 9 一 ) ， 男 ， 硕 士研究 生。 通讯作者 ： 李秋义( 1 9 6 3 一 ) ， 男 ， 博士 、 教授 、 博 士生 导师 。 通讯地址 ： 青岛市市北区抚顺路 l 1 号 联 系电话 ： 1 3 9 6 9 6 3 0 6 4 8 E ma i I ： 31 8 2 9 8 6 5q q c o m( 郭 远 新 ) 、 Iq y y x n 1 6 3 c o m( 李秋义 ) 一 】 7一
