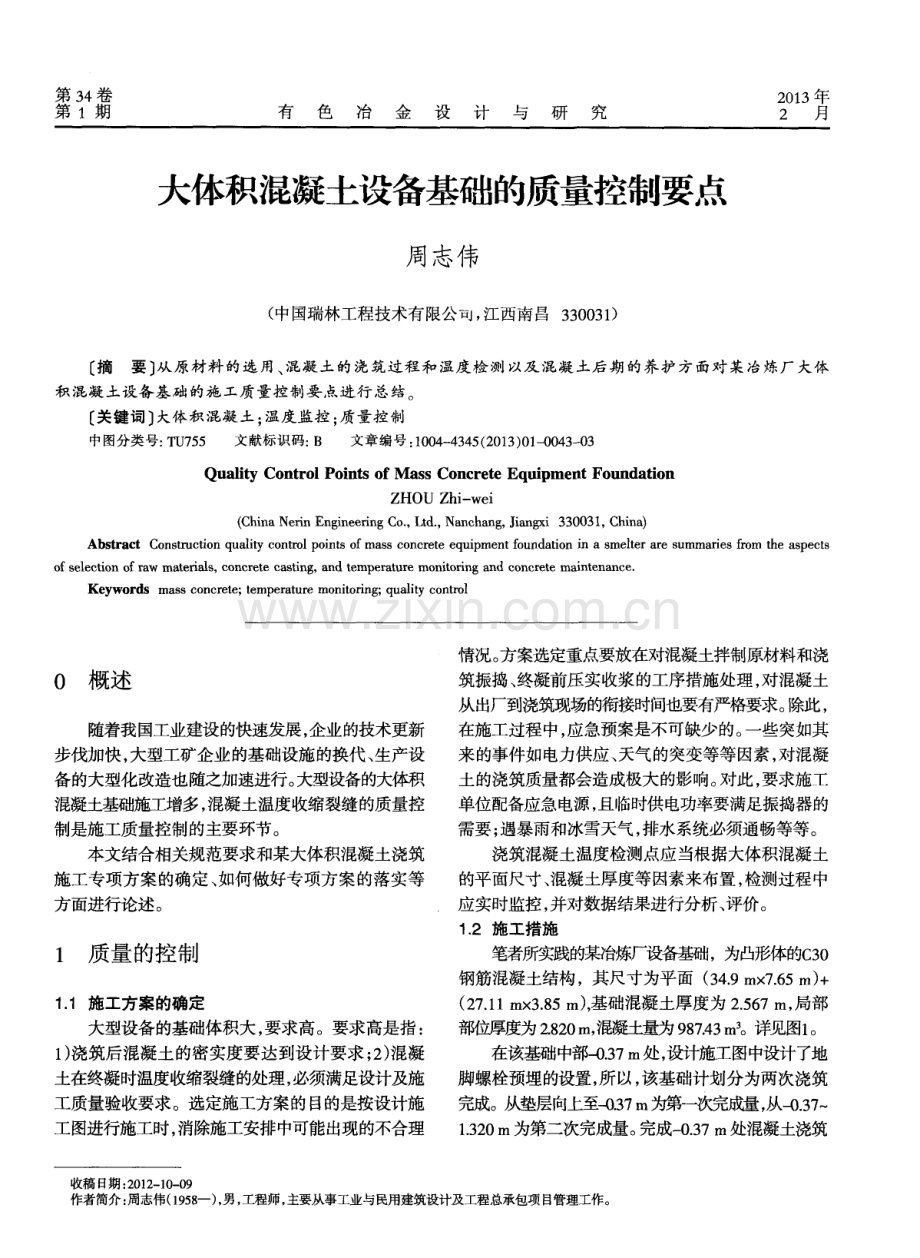

大体积混凝土设备基础的质量控制要点.pdf

第 3 4 卷 第 1期 有 色 冶 金 设 计 与 研 究 2 0 1 3盆 2 月 大体积混凝土设备基础的质量控制要点 周志伟 ( 中国瑞林工程技术有限公 ， 江西南昌 3 3 0 0 3 1 ) 摘 要 从原材料 的选用、 混凝土的浇筑过程和温度检测以及混凝土后期的养护方面对某冶炼厂大体 积混 凝土 设备基 础 的施 工质 量控制 要 点进行 总 结 关键词 大体积混凝土 ； 温度监控 ； 质量控制 中图分类号： T U 7 5 5 文献标识码： B 文章编号 ： 1 0 0 4 4 3 4 5 ( 2 0 1 3 ) O 1 0 0 4 3 0 3 Qu a l i t y C o n t r o l P o i n t s o f Ma s s Co n c r e t e E q u i p me ri t F o u n d a t i o n ZHOU Zh i we i ( C h i n a N e r i n E n g i n e e ri n g C o ， L t d ， Na n c h a n g ， J i a n g x i 3 3 0 0 3 1 ， C h i n a ) Ab s t r a c t C o n s t r u c t i o n q u a l i t y c o n t r o l p o i n t s o f ma s s c o n c r e t e e q u i p me n t f o u n d a t i o n i n a s me h e r a r e s u mma r i e s f r o m t h e a s p e c t s o f s e l e c t i o n o f r a w ma t e r i als ， c o n c r e t e c a s t i n g ， a n d t e mp e r a t u r e mo n i t o rin g a n d c o n c r e t e ma i n t e n a n c e Ke y wo r d s ma s s c o n c r e t e ； t e mp e r a t u r e mo n i t o r i n g ； q u ali t y c o n t r o l 0 概述 随着我国工业建设的快速发展， 企业的技术更新 步伐加快， 大型工矿企业的基础设施的换代、 生产设 备的大型化改造也随之加速进行。 大型设备的大体积 混凝土基础施工增多 ， 混凝土温度收缩裂缝 的质量控 制是施工质量控制的主要环节。 本文结合相关规范要求和某大体积混凝土浇筑 施工专项方案的确定、 如何做好专项方案的落实等 方面进行论述 。 1 质量的控制 1 1施工方案的确定 大型设备的基础体积大， 要求高。要求高是指： 1 ) 浇筑后混凝土的密实度要达到设计要求 ； 2 ) 混凝 土在终凝时温度收缩裂缝的处理， 必须满足设计及施 工质量验收要求。选定施工方案的目的是按设计施 工图进行施工时， 消除施工安排中可能出现的不合理 情况。 方案选定重点要放在对混凝土拌制原材料和浇 筑振捣、 终凝前压实收浆的工序措施处理， 对混凝土 从出厂到浇筑现场的衔接时间也要有严格要求。 除此， 在施工过程中， 应急预案是不可缺少 的。 一些突如其 来的事件如电力供应、 天气的突变等等因素， 对混凝 土的浇筑质量都会造成极大的影响。 对此， 要求施T 单位配备应急电源 ， 且临时供电功率要满足振捣器的 需要； 遇暴雨和冰雪天气， 排水系统必须通畅等等。 浇筑混凝土温度检测点应当根据大体积混凝土 的平面尺寸、 混凝土厚度等因素来布置， 检测过程中 应实时监控 ， 并对数据结果进行分析 、 评价 。 1 - 2 施工措施 笔者所实践的某冶炼厂没备基础，为凸形体的C 3 0 钢筋混凝土结构 ，其尺寸为平面 ( 3 4 9 mx 7 6 5 m) + ( 2 7 1 1 mx 3 8 5 m) ， 基础混凝土厚度为 2 5 6 7 m， 局部 部位厚度为 2 8 2 0 m， 混凝土量为 9 8 7 4 3 m3 o详见图1 。 在该基础中部一 0 3 7 m处， 设计施工图中设计了地 脚螺栓预埋的设置， 所以， 该基础计划分为两次浇筑 完成。 从垫层向Y _- 0 3 7 m为第次完成量， 从_ o 3 7 1 3 2 0 m为第二次完成量。 完成一 0 3 7 m处混凝土浇筑 收稿 日期 ： 2 0 1 2 1 0 0 9 作者简介： 周志伟( 1 9 5 8 一) ， 男 ， 工程师， 主要从事工业与民用建筑设计及工程总承包项目管理工作。 4 4 有 色 冶 金 设 计 与 研 究 第 3 4卷 后 ，混凝土表面的处理不能太光滑也不得有连贯性 的裂缝出现， 其表面丁序为“ 三压三平” 。 同时在 3 7 m 处将 预埋 1 4的钢 筋 ， 长度 5 0 0 mm， 插 入混凝 土 内2 5 0 m m， 间距为 1 5 m， 为第二次混凝土的浇筑衔 接做好准备。由于在冬季施T ， 混凝土掺人防冻剂 。 图 1 设 备基 础 为了降低水泥用量和工程成本， 以及降低混凝土 浇筑的水化热 ， 采用中 、 低热硅酸盐水泥或低水化热 矿渣硅酸盐水泥进行混凝土的生产 ， 若使用 2 8 d强 度指标来控制 ， 这会给混凝土后期的温度、 应力变化 控制带来很大 的挑战。利用混凝土 6 0 d或 9 0 d的 强度作为混凝土配合比设计、 混凝土强度评定及1 ： 程 验收的依据1 ， 施工的管理更有可操作性。 1 ) 采取商品混凝士供应方式， 配合比设计为混凝士 强度等级C 3 0 、 F 1 5 ， 添加防冻剂， 坊落度为 1 4 O O m lT I ， 配合 比见表 1 。 表 1 ( 3 3 0混凝土配合比 k g m。 材料名称 水 水泥 砂 碎石 抗冻剂 材料种类 自来水4 2 5 普 中砂 5 3 5 复合抗冻剂 用 量 1 8 0 3 2 4 9 7 9 2 1 1 3 1 7 5 3 9 6 2 ) 浇筑时间安排： 根据T程所批准的施T方案， 第一次浇筑到一 0 3 7 m时混凝土量为 4 1 9 6 4 m 3 ， 计 划用时在 5 h 以内； 第二次浇筑到 1 3 2 0 m时混凝土 量为 5 6 7 7 9 m 3 ， 用时计划在 6 h以内。 3 ) 浇筑生产安排 ： 该项基础工程 的混凝土 由当 地的一家混凝土搅拌站提供， 每小时供应混凝土量约 为 1 2 0 m3 。 4 ) 设备配置： 3 6 m浇筑半径混凝土泵车 1 辆以及 与搅拌站协商安排的混凝土运输罐车 5 - 6辆。 2 施工过程控制 大体积混凝土在浇筑前 ， 要对批准的施_丁组织设 计方案认真地落实。 采用分层连续浇筑施T法 ， 分层 厚度控制在 4 0 5 0 c m， 形成 自然流淌坡度的施工作 业面。现场施工检测人员也要对每一车的混凝土进 行坍落度检查测定， 并做好记录。同时， 监理人员必 须实行旁站监理， 认真地做好各项监理T作的现场记 录， 对混凝土的坍落度要严格地控制： 发现坍落度值 与配合 比报告有m人时 ， 及时发 通知 ， 告知施T方 和供货方要立即进行纠偏 。混凝土人模后采用两根 q b 5 0 插入式振捣器进行振捣 ， 作业时两棒之间距离控 制在 5 0 0 6 0 0 IT l m，避免 出现夹心层及施工冷缝 ， 不 得有漏振的现象。 在进行第二次一 0 3 7 1 3 2 0 m部位混凝土 的浇 筑时， 其施T过程与第一次相同。 在完成基础混凝土 浇筑后 ， 基础顶面用铝合金刮尺刮平 ， 混凝土初凝前 使用泥工搓板搓压数遍； 在终凝前， 使用泥T搓板再 次压实整平， 以闭合 昆 凝土表面的收缩裂缝。 混凝土的试块件按每 1 0 0 m 3 留置一组 ， 且分别 留置第一次和第二次各一组试块 ， 为同条件养护 ， 其 余的试块带初凝后 ， 运至养护室进行养护。 应注意的 是： 试验员要做好每天给试块浇水和保温措施 ， 并做 好记录。 3 混凝土的温度监测和养护 3 1 温度监测 大体积 昆 凝土浇筑 的温度对混凝土的质量有很 大的影响， 监测混凝土的施T温度也是控制其质量的 关键之一， 混凝土表面与大气之间的温差以及混凝土 中心区域表面温差 ， 都是混凝土质量的重要控制指标 。 温度监检系统采用自动温度检测系统。 温度传感 器按照没汁埋置于 昆 凝土中， 传感器连接数据采集 口， 并通过控制器与电脑连接。温度测量精度为 0 1 ， 可以 2 4 h实时监测 ； 在混凝土入模 时， 混凝土 内部 温度的监测工作同时进行， 以利于进行定量定性的分 析， 为控温防裂提供可靠的第一手资料。 每天 1 5 m in 的测点温度数据设置为每小时储存一次， 每天在上午 和下午分别向项 目部提供实时的数据， 对数据进行结 果分析和评价。 在混凝土养护期间， 自动显示、 记录温 升阶段和温降阶段测点 2 4 h 温度变化情况， 设置报 堑 第 1期 大体积混凝土设备基础的质量控制要点 4 5 警温度为 2 5 ， 以便施工现场及时调整保温养护等 施 工措施 ， 确保工程质量闭 。按现场工作面的具体情 况 ， 设定 了测 温布置点 1 0个( 详见 图 1 ) ， 覆盖薄膜 温度测点及大气温度测点各 1 个，共计 1 2 个测点。 同时 ， 对人模温度的测量每班不少于 2 次 。 混凝土人模时温度平均值为 2 1 ， 人模后 1 2 h ， 在水泥水化热的作用下， 混凝土温度上升较快， 温度 上升时间约4 0 h 。其中， 中部混凝土温升最高， 最高 温度平均值为 4 5 ， 温升平均值为 2 4 ； 下部混凝 土温升低于中部， 最高温度平均值为 3 7 ， 温升平均 值为 1 6 oC ； 上部混凝土温升最小， 最高温度平均值为 3 3 ， 升温平均值 1 2 。 4 0 h 后进入降温阶段， 其中 上部混凝土温降最快， 4 d 后基本降到 2 5 以下； 由 于中部混凝土温升最大， 且不易散热， 高温持续时间 最长， 降温速度缓慢， 7 d 后温度降至 3 5 以下， 1 0 d 后的降温曲线变得平缓， 降温速度进一步变慢； 而下 部的混凝土散热条件最差， 降温速度最慢， 其降温曲 线很平缓 ， 1 0 d 后温度接近中部温度。 3 2 养护 混凝土浇筑完成后， 其后期的养护方法对质量的 控制十分关键。 应采用草袋对混凝土进行覆盖， 为了 更好地保温保湿， 还应在草袋上加盖塑料薄膜。 按设 计和规范规定要求 ， 及时对养护工作做好测试记录 ， 混凝土的保温养护的持续时间不得少于 1 4 d 。 4 要注意的问题 根据本工程的特点， 大体积混凝土的施工宜采用 中、 低热硅酸盐水泥或低水化热矿渣硅酸盐水泥 。 在 使用之前， 水泥的复检报告对水泥的品种、 强度等级、 出厂 日 期、 安定性、 凝结时间、 水化热等性能指标是 否符合要求一定要进行确认。 对混凝土人模温度要进 行监控记录 ， 温度一般控制在 3 0 以下 ， 由于施工是 在冬季， 可能有雨雪天气出现， 混凝土的人模温度要 控制在不低于 5 。 5 结束语 大体积混凝土基础的施工， 由于事前在确定施工 方案时作了较为细致的工作， 对混凝土原材料的选材 要求和事中对混凝土施工人模温度、 分层浇筑混凝土 的施工工艺都进行了严格的控制， 事后对混凝土保湿 保温的养护措施以及温度监控也是按所定方案要求 进行的。 后经混凝土表面检查 ， 仅出现细微局部裂缝 ， 其表面观感及外形尺寸均满足设计和施工质量要求 的标准。其工程的质量要点符合设计及施工质量验 收标准 ， 达到了工程质量要求 的预期 目标。 参考文献 【 1 G B 5 0 4 9 6 -2 0 0 9 ， 大体积混凝 土施工规范【 S 】 2 叶雯， 杨永民 大体积混凝土施工温度监测及温度应力分析 J 混凝土 ， 2 0 0 8 ( ： 1 0 4 1 0 7 欢迎订阅 有色冶金设计与研究 杂志 ( 有色冶金设计与研究 创刊于 1 9 8 0 年， 是中国瑞林工程技术有 限公司 ( 南 昌有色冶金设计研究院) 主管 、 主办 ， 国内 外公开发行的省级重点科技期刊， 是一份在有色矿 山、 冶金化工、 民用建筑、 市政建设等方面具有鲜明专业特色的技术类 期刊。 本刊设有采矿工程、 选矿工程 、 冶炼工程 、 机电与仪表、 建筑工程与城市规划、 市政与环境工程、 国际合作与交流、 管 理与其他等 8 大栏 目， 涉及有色采矿、 选矿、 冶炼、 化工 、 工业与民用建筑 、 给排水及尾矿 、 电气 、 仪表 、 机械、 总图运输、 环 境保护 、 热能通风、 工程承包、 工程建设监理、 技术经济、 概预算和 电子计算机应用等多个专业。刊登内容包括新技术、 新 设计、 新工艺、 科研成果 、 工程施工及生产经验总结等论文， 以及一些 国外工程设计、 国外考察、 工程承包管理等方面的论 文 。本刊适用于上述专业相关的生产、 科研、 设计、 施工、 院校等单位或个人。 (洧 色冶金设计与研究 为双月干 U ， 大 1 6开本， 每期页码 5 6 P ， 每期定价 8 元， 全年 4 8 元。 欢迎广大读者到各地邮政局订阅， 邮发代号： 4 4 一 l 1 7 ， 亦可直接 向本刊邮购。 地址 ： 江西省南 昌市红角洲前湖大道 8 8 8 号 ( 有色冶金设计与研究 编辑部 邮编 ： 3 3 0 0 3 1 电话： 0 7 9 1 8 6 7 5 7 8 1 2 传真： 0 7 9 1 8 6 7 5 7 8 7 1 E m a i l ： y s y j c h i n a j o u rna 1 n e t c n
