2019年辽宁省营口市中考物理试题（解析）.doc

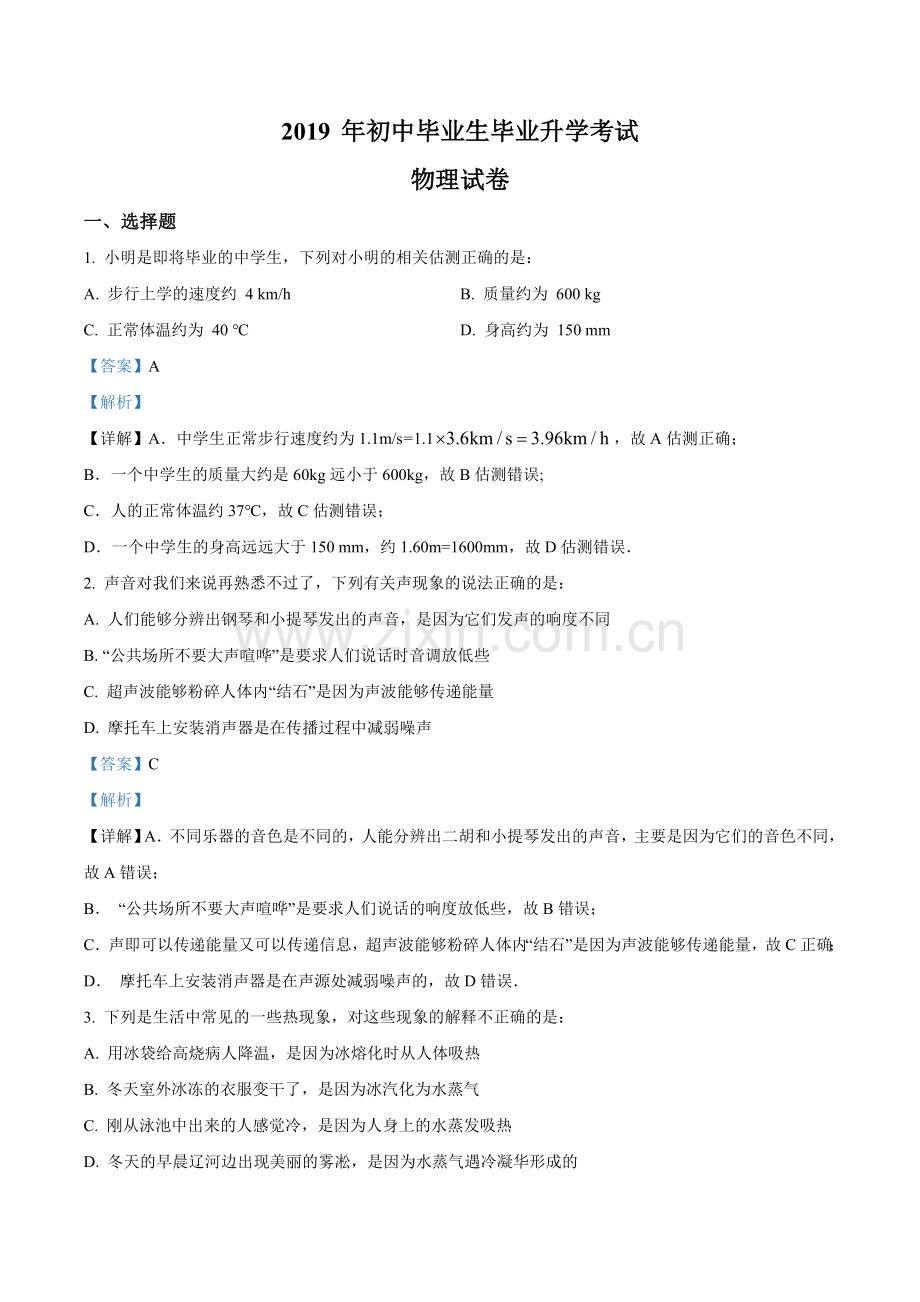

2019 年初中毕业生毕业升学考试物理试卷一、选择题1. 小明是即将毕业的中学生，下列对小明的相关估测正确的是：A. 步行上学的速度约 4 km/hB. 质量约为 600 kgC. 正常体温约为 40 D. 身高约为 150 mm【答案】A【解析】【详解】A中学生正常步行速度约为1.1m/s=1.1，故A估测正确；B一个中学生的质量大约是60kg远小于600kg，故B估测错误;C人的正常体温约37，故C估测错误；D一个中学生的身高远远大于150 mm，约1.60m=1600mm，故D估测错误2. 声音对我们来说再熟悉不过了，下列有关声现象的说法正确的是：A. 人们能够分辨出钢琴和小提琴发出的声音，是因为它们发声的响度不同B. “公共场所不要大声喧哗”是要求人们说话时音调放低些C. 超声波能够粉碎人体内“结石”是因为声波能够传递能量D. 摩托车上安装消声器是在传播过程中减弱噪声【答案】C【解析】【详解】A不同乐器的音色是不同的，人能分辨出二胡和小提琴发出的声音，主要是因为它们的音色不同，故A错误；B “公共场所不要大声喧哗”是要求人们说话的响度放低些，故B错误；C声即可以传递能量又可以传递信息，超声波能够粉碎人体内“结石”是因为声波能够传递能量，故C正确；D 摩托车上安装消声器是在声源处减弱噪声的，故D错误3. 下列是生活中常见的一些热现象，对这些现象的解释不正确的是：A. 用冰袋给高烧病人降温，是因为冰熔化时从人体吸热B. 冬天室外冰冻的衣服变干了，是因为冰汽化为水蒸气C. 刚从泳池中出来的人感觉冷，是因为人身上的水蒸发吸热D. 冬天的早晨辽河边出现美丽的雾凇，是因为水蒸气遇冷凝华形成的【答案】B【解析】【详解】A. 用冰袋给高烧病人降温，是冰变成水的过程，是熔化，熔化吸热使人体的温度不至于很高，故A正确；B. 冬天室外冰冻的衣服变干了，是因为冰直接变为水蒸气，是升华现象，故B错误；C. 刚从水中出来的人感觉特别冷，是因为身上的水蒸发时，从人体吸收热量，使人皮肤温度降低造成的，故C正确；D. 冬天早晨的雾凇，是因为水蒸气遇冷凝华形成的，故D正确4. 下列所涉及的物理知识，解释合理的是：A. 雨后天空中可以看到彩虹是光的反射形成的B. 岸边的景物在水中的“倒影”是由于光的反射而形成的实像C. 我们看到水中的物体比实际位置浅是由于光的折射形成的D. 我们看到小明的衣服是红色的是因为衣服把红光都吸收了【答案】C【解析】【详解】A雨后天空的彩虹是空气中的小水珠对太阳光进行折射形成的现象，故A错误；B 岸边的景物在水中的“倒影”相当于平面镜成像，是由于光的反射而形成的虚像，故B错误；C 由于光的折射，当光从水中射向空气中时，折射角大于入射角，所以我们看到水中的物体比实际位置浅，故C正确；D我们看到红颜色的物体，是因为物体反射了红光，而把其它色光都吸收的缘故，故D错误5. 关于能源、信息和材料，下列说法正确的是：A. 太阳能是可再生能源，是应该优先发展的新能源B. LED 灯内的发光二极管是由超导材料制成的C. 核电站是利用可控的核聚变释放的能量发电的D. 用手机无线上网是利用了超声波传输信号的【答案】A【解析】【详解】A太阳能可以从自然界源源不断的得到补充，属于可再生能源，是应该优先发展的新能源，故A正确；BLED灯的核心元件发光二极管是由半导材料制成的，并非超导材料，故B错误；C核电站是利用可控原子核裂变释放的核能来发电的，故C错误；D 用手机无线上网是利用了电磁波中的微波技术进行信息传输，故D错误6. 关于我国自主研发的 C919 大型商用客机，下列说法正确的是：A. 机翼做成上凸下平的形状主要是为了减小空气对飞机的阻力B. 客机在高空受到的大气压强比在地面时受到的大气压强大C. 客机宽大的轮子是为了增大着陆时对地面的压强D. 制造客机时采用密度较小的材料可以减轻其质量【答案】D【解析】【详解】A客机机翼表面制作成“上凸下平”制造形状，利用了流体压强与流速的关系，使上方空气流速快，压强小，下方空气流速慢，压强大，从而产生升力，故A错误B大气压随着高度的增加而减小，所以客机在高空所受的大气压强，比地面附近的大气压强小，故B错误；C 在压力一定时，受力面积越大，压强越小，所以客机宽大的轮子是为了减小着陆时对地面的压强，故C错误；D客机的体积一定，由m=V可知，材料的密度越小，客机的质量越小，所以制造客机时采用密度小的材料，可以减轻其质量，故D正确7. 关于安全用电，下列说法正确的是：A. 电水壶的金属外壳不需要接地B. 在户外遇到雷雨天气时躲在树下更安全C. 维修家用电器前要切断电源D. 使用试电笔时手不能接触笔尾金属体【答案】C【解析】【详解】A金属外壳的电器都必须接地，这样才不易发生触电事故，故A错误；B 雷雨天气不能躲在高大建筑物等物体下避雨，这样更容易触电，故B错误C为保证人体安全，以免发生触电事故，所以维修家用电器前要切断电源，故C正确；D 使用试电笔时手指必须要接触金属笔尾，笔尖接触电线，可辨别火线与零线，故D错误8. 如图所示的实验装置中，能说明电动机工作原理的是：A. B. C. D. 【答案】D【解析】【详解】电动机是根据通电导体在磁场中受力运动的原理制成A实验装置演示的是磁极间的相互作用，与电动机工作原理不同，故A错误；B图是奥斯特实验，证明了电流的周围存在磁场，故B错误；C在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故C错误D当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，故D正确9. 如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻闭合开关 S 后，滑片从最左端向右移动到中点的过程中，下列说法正确的是A. 电流表 A1 的示数变大，电流表 A2 的示数变大B. 电压表 V 的示数不变，电流表 A2 的示数不变C. 电压表 V 的示数与电流表 A1 的示数的比值变大D. 电压表 V 的示数与电流表 A2 的示数的乘积变小【答案】B【解析】【详解】由图可知：两电阻并联，电压表测电源电压，A1测干路电流，A2测通过R2的电流AB 闭合开关 S 后，滑片从最左端向右移动到中点的过程中，R1的阻值变小，电压不变，所以通过它的电流变大，即电流表 A1 的示数变大，由于电压不变，R2电阻不变，所以电流表 A2 的示数不变，故A错误，B正确；CD由AB知电压表V示数不变， A1 的示数变大， A2 的示数不变，故电压表 V 的示数与电流表 A1 的示数的比值变小；电压表 V 的示数与电流表 A2 的示数的乘积不变，故CD错误10. 生活中很多现象与物理知识息息相关，下列说法中正确的是：A. “端午深情，粽叶飘香”，能闻到米粽的香味是一种扩散现象B. 海边昼夜温度变化比内陆小，是因为水的比热容大C. 塑料吸盘能牢牢吸在玻璃上，说明分子间存在引力D. 北方冬天室内用暖气取暖，是用热传递的方式改变室内空气的内能【答案】ABD【解析】【详解】A “端午深情，粽叶飘香”，能闻到米粽的香味分子扩散到空中的缘故，故A正确； B因为水的比热容较大,在相同光照条件下,水的温度变化小.而地面泥土比热容小,温度变化大.故B正确；C塑料吸盘能牢牢地吸附在玻璃上,是因为大气压的作用,而不是分子间的作用力.故C错误；D热传递和做功都可以改变物体的内能，北方冬天室内用暖气取暖，是用热传递的方式改变室内空气的内能，故D正确11. 小明参加中考体育考试时经历下列情景，其中分析或解释正确的是：A. 掷出去的实心球沿曲线运动，是因为实心球受到非平衡力的作用B. 实心球落在沙地上，沙地被砸出一个坑，说明力可以使物体发生形变C. 1000 m 长跑时，小明跑到终点后不能立即停下来，是因为小明受到惯性作用D. 做引体向上时，小明对单杠拉力和他自身的重力是一对平衡力【答案】AB【解析】【详解】A 投出去的实心球沿曲线运动，处于非平衡状态，是因为实心球受到非平衡力的作用故A正确；B 投实心球落在沙子上，沙子被砸出一个坑，实心球给沙子一个向下的力，使沙子发生形变，说明力可以使物体发生形变，故B正确；C 1000米长跑时，考生到终点后不能马上停下来，是因为考生具有惯性，惯性不是力，不能说受到惯性作用故C错误；D 做引体向上时，小明对单杠的拉力和他自身的重力方向相同都向下，所以不是一对平衡力，故D错误12. 如图所示，水平桌面上有两个相同的容器甲和乙，分别盛有质量相等的不同液体，将同种材料制成的两个实心 球 a、b（VaVb）分别放入两容器中，静止时，a 球漂浮，b 球悬浮，下列说法中正确的是A. a 球受到的浮力大于 b 球受到的浮力B. 放入两球后，液体对容器底的压强相等C. 甲容器中液体的密度大于乙容器中液体的密度D. 放入两球后，两容器对桌面的压力相等【答案】AC【解析】【详解】A同种材料制成的两个实心 球 a、b（VaVb），则GaGb，甲图，小球a漂浮，浮力等于重力，即F甲=Ga；乙图，小球b悬浮，浮力等于重力，即F乙=Gb，所以a 球受到的浮力大于 b 球受到的浮力，故A正确；B放小球之前，液体质量相等，所以液体的重力相同，即液体对容器底的压力相等，又因为S相同，根据p=可知：液体对容器底的压强相等，放入小球以后，由于小球所受浮力不同，所以两容器底部增加压力不同，而受力面积S没变，所以此时容器底部所受压强不同，故B错误；Ca漂浮，所以甲中液体的密度大于小球的密度，b悬浮，所以乙中液体的密度等于小球的密度，故C正确；D两容器质量相同，则容器的重力相同，液体质量相同，其重力也相等，小球的重力GaGb，两容器对桌面的压力分别为F甲=G器+G液+Ga,F乙=G器+G液+Gb，所以F甲F乙，故D错误13. 如图甲所示，电源电压恒为 6 V，额定电压均为 6 V 的灯 L1和 L2的 UI图象如图乙所示，滑动变阻器上标有“12 2 A”字样，电压表所接量程为 03 V，电流表所接量程为 03 A下列说法中正确的是：A. 灯泡 L1正常发光时的电阻是 12 B. 该电路最小电功率是 1.5 WC. 两灯都正常发光时电流表的示数为 1.5 AD. 该电路 1 s 内消耗电能最多是 9 J【答案】ACD【解析】【详解】A由图象可知,灯泡L1正常发光时，通过的电流为0.5A，所以L1的电阻：R1=12，故A正确；B由电路图知,当S和S1闭合时,L1和变阻器串联，电路中电阻最大，又因为电压表测变阻器两端电压，所以电压表示数为3V时，变阻器连入电路的阻值最大，此时电路消耗功率最小，此时L1两端电压：U1=UU滑=6V3V=3V，由图象知,通过它的电流：IL1=0.4A，所以电路消耗的最小功率：P最小=UIL1=6V0.4A=2.4W，故B错误；C由图知，两灯都正常发光，则应并联，滑片位于b点，由并联电路的电流特点知，电流表示数：I=I1+I2=0.5A+1A=1.5A，故C正确；D当滑片位于b端，三个开关应同时闭合，L1和L2并联此时功率最大，P=P1+P2=6V，1s内消耗电能最多是W=Pt=9W9J故D正确二、填空题14. 2019 年 6 月 14 日，猛龙队战胜勇士队夺得队史上首个 NBA 总冠军该队球员扣篮后，球在重力作用下加速落向 地面，说明力可以改变物体的_；球员扣篮时，身体上升过程中动能转化为_；此时以篮板为参照物， 球员是_的【答案】 (1). 运动状态 (2). 重力势能 (3). 运动【解析】【详解】第一空球在重力作用下加速落向地面，其运动速度发生改变，所以说明力可以改变物体的运动状态；第二空扣篮时，身体上升过程中，质量不变，高度变大，重力势能变大，速度越来越小，动能变小，所以此过程中动能转化为重力势能；第三空此时以篮板为参照物， 球员的位置在不断发生变化，所以球员是运动的的15. 热水瓶注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，在这一现象中瓶内气体的_能转化为软 木塞的_能，该能量转化过程与汽油机的_冲程相同【答案】 (1). 内能 (2). 机械能 (3). 做功【解析】【详解】第一空、第二空软木塞跳起来，机械能增大，这是由于暖瓶内气体膨胀做功造成的，瓶内气体的内能转化成软木塞的机械能；第三空该能量转化过程与汽油机的做功冲程相同16. 小明去森林公园游玩时，看见阳光透过树叶的缝隙在地上形成圆形光斑，爸爸告诉小明，光斑是光_形成的太阳_（选填“倒立”或“正立”）的像；走出森林，小明让一束太阳光通过三棱镜后形成一条彩色光带， 这种现象叫光的_在彩色光带外侧有两种看不见的光，其中一种光可以使钞票上的荧光物质发光，这种 光是_（选填“红外线”或“紫外线”）【答案】 (1). 沿直线传播 (2). 倒立 (3). 色散 (4). 紫外线【解析】【详解】第一空、第二空光斑是由于光沿直线传播通过树叶间的小孔形成的倒立的太阳的实像第三空太阳光经过三棱镜折射后可以分散成七种颜色的光，分别是红、橙、黄、绿、蓝、靛、紫，这就是光的色散第四空紫外线可以使荧光物质发光，钞票上某些位置用荧光物质印上标记，在紫外线下照射下识别这些标记，从而辨别钞票的真伪17. 我国自行研发的被誉为“零高度飞行器”的新型磁悬浮工程样车运行试验成功，填补了世界中速磁悬浮交通系统 空白，磁悬浮列车是利用磁极间的相互作用，使车轮与轨道不接触，从而减小了_ ，提高车速列车上高精 度 GPS 系统利用了_ 波对车实时定位，该波在真空中的传播速度为_m/s【答案】 (1). 摩擦力 (2). 电磁 (3). 3【解析】【详解】第一空磁悬浮列车是利用磁极间的相互作用，使车轮与轨道不接触，从而减小了摩擦力，提高车速度；第二空GPS系统是位时利用了电磁波对车定位的；第三空该波(电磁波)在真空中的传播速度为3m/s18. 如图所示，用细线将吸管悬挂起来小明用餐巾纸摩擦吸管使其带电，将某一物体放在吸管的一端，发现吸管 向该物体靠近，由此_（选填“能”或“不能”）判断该物体为带电体；小明用丝绸摩擦过的玻璃棒靠近该 吸管时，观察到玻璃棒吸引吸管，由此可知吸管带_ 电，在与吸管摩擦的过程中餐巾纸_ （选填“失 去”或“得到”）电子【答案】 (1). 不能 (2). 负 (3). 失去【解析】【详解】第一空带电体除了吸引带有异种电荷的物体外，还可以吸引不带电的物体，所以不能判定物体是否带电；第二空丝绸摩擦过的玻璃棒带正电，玻璃棒放在用纸巾摩擦过的吸管一端的附近，吸管被吸引，根据电荷间的相互作用可以判断：吸管带负电；第三空由于吸管带负电故餐巾纸带正电，所以在与吸管摩擦的过程中餐巾纸失去电子19. 如图所示，物体 A 重 100 N，物体 B 重 10 N，此时 A 沿着水平桌面以 0.2 m/s 的速度向右做匀速直线运动（不 计摩擦、绳重及滑轮重），那么物体 B 匀速下降的速度是_ m/s，物体 A 与水平面间的摩擦力是_ N，10 s 内物体 A 受到的拉力做功_J【答案】 (1). 0.4 (2). 20 (3). 40【解析】【详解】第一空 由图可知：n=2，vA=0.2m/s，则物体B下滑的速度为vB=2vA=20.2m/s=0.4m/s.；第二空不计摩擦、绳重及滑轮重,F=f，所以，物体A受到的水平向左的摩擦力f=2F=210N=20N；第三空 绳端对物体A的拉力F=GB=10N，10s内绳子自由端移动的距离s=vBt=0.4m/s10s=4m，则10s内，使物体A向右运动的拉力做功W=Fs=10N4m=40J20. 如图所示为我国某新型战略核潜艇，它在海面航行时排水量为 8106 kg，它排开海水的体积是_m3当向 潜艇充入 2106 kg 海水后潜艇悬浮在 100 m 深的海水中，此时潜艇受到的浮力是_N，潜艇下潜过程中受到海水的压强_（选填“变大”、“变小”或“不变”）（海水=1.0103kg/m3，g=10 N/kg）【答案】 (1). (2). 1 (3). 变大【解析】【详解】第一空排水量就是轮船满载时排开水的质量，所以排开水的体积是V水=；第二空潜艇受到的浮力：F浮=（8）1N；第三空根据p=可知：下潜的过程中，h变大，所以受到海水的压强变大21. 由于导体存在电阻，电流通过导线时会因电流的_效应而造成大量的电能损耗今年我国青年科学家曹原的突破性研究将有望实现常温超导，用超导电缆输电可大大降低能量损耗已知某段输电线路电流为 200 A， 电阻为 0.5 ，若用超导电缆代替该线路输电 1 h，可节约电能_kWh，这些电能可使一盏“220 V 20 W” 的灯正常工作_h【答案】 (1). 热 (2). 20 (3). 1000【解析】【详解】第一空由于导体存在电阻，电流通过导体会产生热量，电流通过导线时会因电流的热效应而造成大量的能量损耗；第二空节约的电能为：W=I2Rt=(200A)2J=20 kWh第三空可使一盏“220 V 20 W” 的灯正常工作的时间：t=3.6=1000h三、作图题22. 图甲是生活中常用的一款指甲刀，其中AB部分可视为杠杆，其简化示意图如图乙所示，使用时，指甲作用在 A 点的力视为阻力请你在乙图中画出：（1）作用在 A 点的阻力 F2 的示意图；（2）在 B点施加的最小动力 F1 及动力臂 l1（ ）【答案】【解析】【详解】当力作用在B点，以OB为动力臂是最长的力臂,此时力最小，再过B点做OB的垂线,即动力F1的作用线,以O为支点,F1、F2作用效果相反,F1使杠杆顺时针转动,则F2使杠杆逆时针转动,F1的方向向下，,F2的方向向上，如图所示：23. 如图所示，A、B是发光点 S发出的经平面镜反射后的两条反射光线，请你画出：（1）发光点 S的位置；（2）A、B两条光线通过凹透镜的折射光线（ ）【答案】【解析】【详解】先将两条反射光线反向延长交于一点S,在通过平面镜作出S的对称点S，即为发光点的位置，并连接SA、SB画出入射光线，然后根据过凹透镜光心的光线方向不变，将要过凹透镜另一侧焦点的光线经凹透镜以后平行主光轴射出分别作出两图折射光线，如图所示：24. 如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：（1）甲通电螺线管的绕法和 A点磁感线的方向；（2）乙通电螺线管电源的正、负极.（ ）【答案】【解析】【详解】由小磁针的指向可以判断：甲通电螺线管的右端和乙通电螺线管的左端都是S极，结合安培定则做成螺线管甲的绕线和乙的电源正负极如下图：四、简答题25. 甲、乙两图分别是盲道和鞋底的图片，它们上面都有凹凸不平的花纹，这些花纹的作用一样吗？请你说说这样 做的道理【答案】见解析【解析】【详解】盲道上的花纹是在压力一定的情况下，减小受力面积、增大对盲人脚底的压强；而鞋底花纹是增大接触面粗糙程度，从而增大摩擦五、计算题26. 我国 05 两栖主战坦克是世界上水上速度最快、最先进的两栖突击车，该坦克质量达 3104kg，发动机 的最大功率是 7.2105W（柴油的热值取 4.0107J/kg, g=10N/kg）求：（1）若该坦克静止在水平地面上时对地面的压强是 6104Pa，则履带与地面的接触面积是多少？（2）某次执行任务时，该坦克在平直公路上以最大功率匀速行驶 3000m 用时300s，则行驶过程中发动机的牵引力是多少？（3）在上述行驶过程中共消耗15kg柴油，则发动机的效率是多少？【答案】(1)；(2) 7.2104N；(3) 36%【解析】【分析】本题以坦克为背景综合考查压强、功率热机效率的计算。匀速运动时牵引力大小可以有功率和匀速运动时的速度求解。【详解】(1) 坦克静止在水平路面上时，对地面的压力汽车对地面的压强p= 6104 Pa则履带与地面的接触面积(2)坦克的速度因为坦克在平直公路上以最大功率匀速行驶，则发动机的牵引力是(3)15kg汽油完全燃烧释放的热量发动机的效率是答：(1)履带与地面的接触面积是；(2)行驶过程中发动机的牵引力是7.2104N；(3)汽车发动机的效率为36%。27. 图甲是小明家使用的电饭煲，图乙是其电路原理图，R1、R2 为阻值不变的电热丝，S1 为温度自动控制开 关，可实现“加热”和“保温”状态的转换该电饭煲的最大容量是 4 L，额定加热功率是 800 W，额定保温功率是 100 W水=1.0103 kg/m3，c水=4.2 103J/（kg）求：（1）电热丝 R1 的阻值是多少？（2）该电饭煲将 2 kg 水从 20 加热到 100 时，水吸收的热量是多少？（3）关闭家中其他用电器，只让该电饭煲在加热状态下工作 4 min，观察到标有 “1200 r/（kWh）”字样的电能表转盘转了 60 转，则电饭煲的实际功率是多少？【答案】（1）60.5（2）6.72105J（3）750W【解析】【详解】（1）当温控开关S闭合时，电路处于加热状态；所以R1=60.5；（2）水吸收热量是：Q吸=cmt=4.2103J/（kg）2kg（100-20）=6.72105J；（3）转120转消耗的电能W=60r=0.05kWh，此时消耗的实际功率P实=0.75kw=750W；答：（1）电热丝 R1 的阻值是60.5；（2）水吸收的热量是6.72105J；（3）电饭煲的实际功率是750W28. 如图所示电路，电源电压为 5 V 不变，定值电阻 R0 阻值为 5 ，滑动变阻器 R上标有“20 1A”字样，灯 L 标有“3 V 1.2 W”，电压表量程为 03 V（不考虑灯丝电阻的变化，且保证各元件均安全）求（1）当 S1 闭合、S2 接 b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？（2）保持滑动变阻器滑片位置不动，当 S1 闭合、S2 接 a 时，R0 的电功率是多少？（3）当 S1 闭合、S2 接 a 时，R0 的最小电功率是多少？【答案】（1）5（2）1.25W（3）【解析】【详解】（1）当 S1 闭合、S2 接 b，灯泡和R串联，灯泡正常发光，此时电路中的电流I=0.4A，滑动变阻器接两端的电压：U滑=5V-3V=2V滑动变阻器接入电路的阻值是：R滑=5；（2）保持滑动变阻器滑片位置不动，当 S1 闭合、S2 接 a 时，R0 与R串联，因为R0 =R，所以它们平分电压，UR0=UR=2.5V，R0 的电功率是PR0=1.25W；（3）当 S1 闭合、S2 接 a 时，R0 与R串联，当电压表的示数最大为3V时，R0 的电功率最小，R0 的最小电功率P最小=六、实验、探究题29. 小明在实验室探究“水沸腾时温度变化的特点”的实验（1）实验装置如图甲所示，该装置中有一处明显错误是：_（2）另外两组同学选用相同的实验装置完成该实验，他们分别绘制了温度随时间变化的图象如图乙所示，得到a、b两个不同图象的原因可能是_（3）下表是实验过程中不同时刻的温度记录，小明由于粗心大意记错了一个实验数据，你认为错误的数据是第_min 时水的温度，你这样判断的依据是_时间/min891011121314温度/96979898959898（4）改正数据后，小明根据实验数据判断出实验室内水的沸点，那么在当时的实验室环境下，99 的水将处 于_态（5）温度计刚放入热水时，表面变得模糊，看不清示数，是由于水蒸气在温度较低的温度计表面_成小水 珠造成的【答案】 (1). 温度计的玻璃泡碰到了烧杯底部和侧壁 (2). a、b中水的质量不同 (3). 12min (4). 水沸腾时吸热，但温度保持不变 (5). 气态 (6). 液化【解析】【详解】第一空此装置中温度计的玻璃泡碰到了烧杯底部和侧壁； 第二空由图象可以看出，a、b两种图象的沸点相同，b加热时间长，所以a、b两个不同图象的原因可能是a、b中水的质量不同；第三空第12min的温度95是不正确的；第四空判断依据是：水沸腾时吸热，但温度保持不变；第五空水在沸腾过程中温度保持不变，由表格中数据知，水从第10min开始沸腾，沸腾过程中的温度是98，由上分析知，水的温度为99时，水已经处于气态这一状态；第六空开始实验时，温度计自身的温度较低，热的水蒸气遇冷的温度计壁液化成小水珠，沾在温度计壁上，造成很难看清示数30. 小明利用光具座、凸透镜、蜡烛、光屏等实验器材探究“凸透镜成像的规律”（1）小明通过图甲的实验操作，确定了该凸透镜的焦距_实验时，把凸透镜固定在光具座 50 cm 刻度线处（2）小明将蜡烛移至光具座上 10 cm 刻度线处，如图乙所示，移动光屏，直到烛焰在光屏上成清晰的像，则该 像是倒立、_的实像（3）小明又将蜡烛移至光具座上 25 cm 刻度线处，为在光屏上再次得到清晰的像，应将光屏向_选填“靠近”或“远离”）透镜的方向移动，应用这一成像特点可制成的光学仪器是_ ；此时小明把自己的近视 眼镜放在蜡烛和凸透镜之间，若要在光屏上再次成清晰的像，则需要将光屏向_（选填“靠近”或“远 离”）透镜的方向移动（4）小明将蜡烛移至光具座上 40 cm 刻度线处，移动光屏，发现不能在光屏上得到像，为了观察此时成像特点，请你写出接下来的操作是：_ ；小明将蜡烛继续靠近透镜，看到的像将_ （选填“变大”、“变小”或“不变”）.【答案】 (1). 15cm (2). 缩小 (3). 远离 (4). 幻灯机 (5). 远离 (6). 眼睛在光屏一侧透过凸透镜可观所成的像（正立放大的虚像） (7). 变小【解析】【详解】第一空有最左边的图可以看出：凸透镜的焦距为15cm第二空将蜡烛移至光具座上10cm刻度线处，此时的物距为：u=50.0cm-10.0cm=40cm则该像是倒立、缩小的实像；第三空将蜡烛移至光具座上25cm刻度线处，物距变小，则像距变大，所以应将光屏向远离透镜的方向移动，此时物体位于一倍和二倍焦距之间，第四空应用这一成像特点可制成的光学仪器是幻灯机；第五空近视镜对光有发散作用，所以光经过透镜以后将会延迟会聚，因此则需要将光屏向远离透镜的方向移动；第六空当将蜡烛移至光具座上44cm刻度线处，u=50.cm40cm=10cm，不能在光屏上得到清晰的像，接下来的操作是：眼睛在光屏一侧透过凸透镜可观所成的像（正立放大的虚像）第七空根据凸透镜成像规律可知：小明将蜡烛继续靠近透镜，看到的像将变小31. 小明和小华端午节假期游玩时捡到了一些鹅卵石，他们想知道这些鹅卵石的密度，便各自选取了一块鹅 卵石，分别进行了如下实验：（1）小明利用天平和量筒等实验器材进行了实验：他把天平放在水平桌面上，发现指针偏向分度盘中线的右侧，此时应将平衡螺母向_（选填“左” 或“右”）旋动，使天平横梁平衡；小明将鹅卵石放在天平左盘中，横梁恢复平衡时右盘中砝码质量和游码在标尺上的位置如图甲所示，则鹅卵石的质量为_g用细线拴好鹅卵石，把它放入盛有 20 mL 水的量筒中，水面到达的位置如图乙所示，则鹅卵石的体积为_cm3，鹅卵石的密度为_kg/m3（2）小华利用形状规则且透明水槽、细线、刻度尺、一个边长为 10 cm 不吸水的正方体物块和足量的水等器 材同样测出了鹅卵石的密度，其测量方法如下：（水 =1.0103kg/m3，g=10 N/kg）A如图丙所示，小华将物块放入水平桌面上的水槽中，静止时用刻度尺测出物块露出水面的高度为 6 cm； B如图丁所示，将鹅卵石放在物块上，静止时用刻度尺测出物块露出水面的高度为 2.4 cm； C如图戊所示，用细线将鹅卵石系在物块下方，然后放入水中，静止时用刻度尺测出物块露出水面的高度为 3.6 cm 丙图中物块下表面受到的水的压强 p_Pa； 鹅卵石的质量 m_g； 鹅卵石的体积 V =_cm3； 鹅卵石的密度_kg/m3【答案】 (1). 左 (2). 27.4g (3). 10cm3 (4). 2.74 (5). Pa (6). 360g (7). cm3 (8). kg/m3【解析】【详解】第一空根据天平的调节方法：左偏右移，右偏左移，指针偏向分度盘中线的右侧，此时应将平衡螺母向左移，直到天平横梁平衡；第二空根据物体质量等于砝码质量加游码所对刻度值的和，所以鹅卵石的质量为27.4g第三空鹅卵石的体积为10cm3第四空鹅卵石的密度为：=g/m3=2.74第五空丙图中物块下表面受到的水的压强 pPa；第六空由丁图可知：鹅卵石的质量 m=360g第七空由丁、戊图可知：鹅卵石的体积 V =10cm3；第八空 鹅卵石的密度kg/m332. 小明和同学们探究“电流与电阻的关系”的实验：（1）小明选择了如下器材：电源（电压恒为 4.5 V）、滑动变阻器“20 2 A”、电流表、电压表、开关、定 值电阻（5 、10 、15 、20 的各一个）、导线若干小明在检查实验仪器时，发现电流表的指针偏向“0”刻度线的左侧，小明应_；请用笔画线代替导线帮助小明完成图甲电路的连接；（ ）开关闭合前，小明应将滑动变阻器的滑片置于_（选填“A”或“B”）端；闭合开关后，发现电流表 有示数，电压表示数为零经检查，电流表、电压表正常且连接完好，则电路存在的故障可能是_；排除故障后，小明先将 5 电阻接入电路，调节滑动变阻器滑片使电阻两端的电压为 2 V，再将 5 电 阻换成 10 电阻后，小明接下来的操作是：_ ；当把 10 的电阻换成 20 的电阻后，无论怎样 调节滑动变阻器滑片都无法使电压表示数达到控制值，说明_；更换器材后重新实验，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻成_比（2）上述实验结束后，小明和同学们想要测量额定电流为 0.3 A 小灯泡的额定功率，却发现电压表已经损坏， 于是他们利用“20 2 A”的滑动变阻器以及原有器材，又设计了如图乙所示电路，测量过程如下：_（填开关通断情况），移动滑动变阻器的滑片，当电流表的示数为 0.3 A 时，小灯泡正常发光；保持滑动变阻器的滑片位置不动，_（填开关通断情况），记下电流表的示数为 0.3 A；则小灯泡的额定电功率为_W【答案】 (1). 将电流表的指针调零 (2). (3). B (4). 定值电阻短路 (5). 移动滑动变阻器的滑片使电压表的示数保持2V不变 (6). 滑动变阻器连入电路的电阻为：大于滑动变阻器的最大阻值 (7). 反比 (8). 只闭合S1 (9). 只闭合S2 (10). 【解析】【详解】第一空使用电流表之前首先进行观察，发现电流表的指针偏向“0”刻度线的左侧，接下来则应将电流表的指针调零；第二空电流表串联在电路中，电压表并联在定值电阻两端，电路图连接如下：第三空为保护电路，闭合开关前滑动变阻器的滑片应该移到最大阻值处，由图可知应该移至B端；第四空电流表有示数说明电路是通路，电压表示数为零则说明与其并联的定值电阻短路；第五空由控制变量法的思路可知：当将 5 电 阻换成 10 电阻后，小明接下来的操作是：移动滑动变阻器的滑片使电压表的示数保持2V不变 ；第六空电阻换成 20 电阻后，根据串联电路的分压规律可知：滑动变阻器应该分2.5V电压，则滑动变阻器连入电路的电阻为：大于滑动变阻器的最大阻值，所以无论怎样 调节滑动变阻器滑片都无法使电压表示数达到控制值；第七空可得结论是：当电压一定时，通过导体的电流与导体的电阻成反比第八空第一次只闭合S1，（滑动变阻器使用左半段与灯泡串联）移动滑动变阻器的滑片，当电流表的示数为 0.3 A 时，小灯泡正常发光；第九空保持滑动变阻器的滑片位置不动，第二次只闭合S2，（电路中只由滑动变阻器右半段接入电路） 第十空电路电压不变，两次电路中电流相等，说明左段电阻与灯泡电阻之和等于右段电阻，R滑右=15,RL=15-5所以小灯泡的额定电功率为P额=
