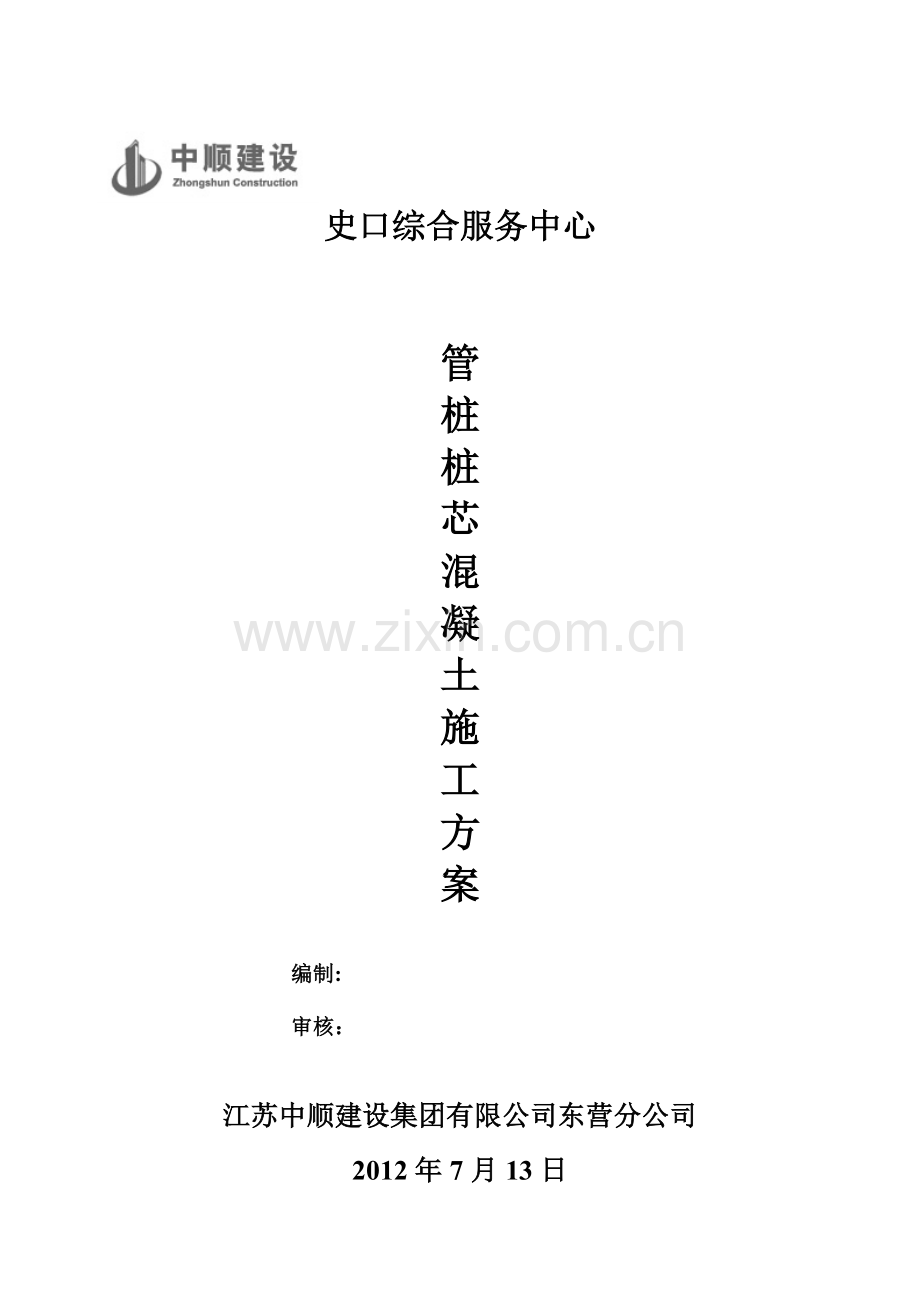

史口综合服务中心

管
桩
桩
芯
混
凝
土
施
工
方
案

编制:

审核：

江苏中顺建设集团有限公司东营分公司
2012年7月13日
一、 工程概况
史口综合服务中心工程预应力管桩施工总根数227根，均为Φ500管桩。预应力管桩桩芯为加膨胀剂C30混凝土。
二、 施工顺序
管桩桩芯混凝土施工顺序采取承台垫层、砖胎膜完成后即施工的原则。按后浇带划分后，按照节点工期控制除电梯井、集水坑位置外所有管桩，然后再施工电梯井、集水坑位置。
三、 施工步骤
1、管桩桩芯混凝土施工在土方承台土方开挖完毕、承台垫层浇筑、砖胎膜粉刷后进行。在承台土方、垫层和砖胎膜施工的同时进行桩芯钢筋和吊模的制作工作.
2、制作4—5mm钢板托盘,植入Φ18钢筋6根均匀分布于钢板托盘，管桩箍筋为Φ8@100。
3、管桩内残留物的清理。在放进钢筋笼之前,利用洛阳铲和铁瓢人工把管桩内积土和残留垫层混凝土、砖胎膜水泥砂浆和其它残留物清理干净。
4、安放钢筋笼.按照管桩管径和是否是抗拔桩安放不同的钢筋笼，钢筋笼必须认真放稳挂牢固。
5、桩芯混凝土浇筑。钢筋笼安装验收合格后即可进行加膨胀剂C30混凝土。
6、桩芯混凝土养护。混凝土浇筑后,必须浇水养护.
四、质量保证措施
1、钢筋原材必须检验合格后方可使用；混凝土采用商品混凝土，必须具备混凝土配合比、砂、石子、粉煤灰、掺合料、外加剂和水化学分析试验报告。
2、做好技术交底和自检工作。施工前对施工作业人员做好技术交底，强调施工质量的重要性；做好自我检查工作,由班组先检查、专业工长检查后报质检员检查,最后才报监理工程师验收。
3、严格遵循验收程序。验收前上报好自检资料;钢筋隐蔽时做好隐蔽记录；混凝土浇筑时做好浇灌记录.每一道工序必须经监理工程师验收上一道工序合格后才能进行。
4、做好混凝土养护工作。混凝土浇筑完毕后，及时养护混凝土,方法是派专人每隔一段时间洒水养护。
5、钢筋制作与安装、混凝土浇筑施工必须符合规范与设计要求。
五、桩与承台连接详图
桩与承台连接详图附后
