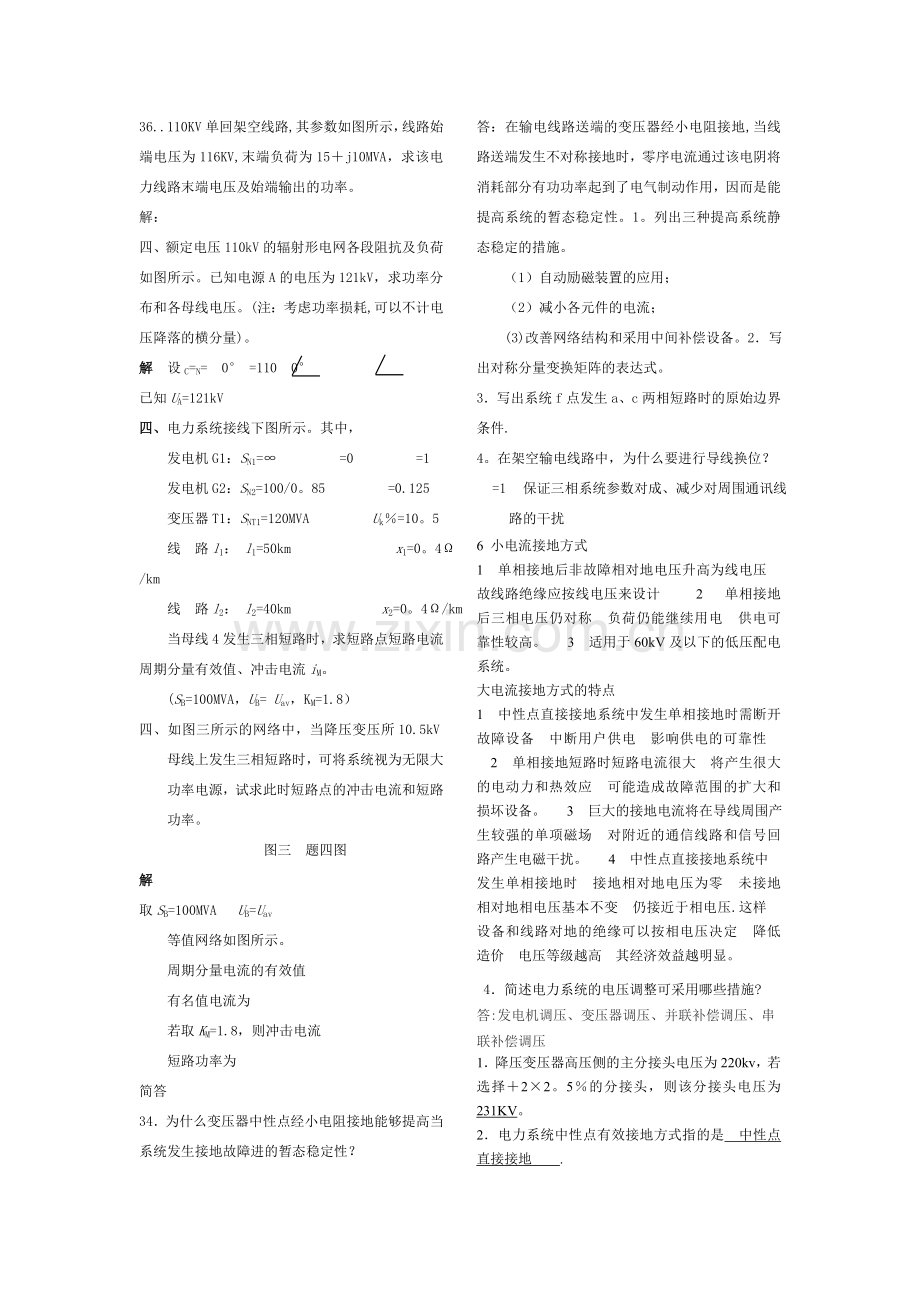

36..110KV单回架空线路,其参数如图所示，线路始端电压为116KV,末端负荷为15＋j10MVA，求该电力线路末端电压及始端输出的功率。
解：
四、额定电压110kV的辐射形电网各段阻抗及负荷如图所示。已知电源A的电压为121kV，求功率分布和各母线电压。(注：考虑功率损耗,可以不计电压降落的横分量)。
解 设C=N= 0° =110 0°
已知UA=121kV
四、电力系统接线下图所示。其中，
发电机G1：SN1=∞ =0 =1
发电机G2：SN2=100/0。85 =0.125 =1
变压器T1：SNT1=120MVA Uk％=10。5
线 路l1： l1=50km x1=0。4Ω/km
线 路l2： l2=40km x2=0。4Ω/km
当母线4发生三相短路时，求短路点短路电流周期分量有效值、冲击电流iM。
(SB=100MVA，UB= Uav，KM=1.8）
四、如图三所示的网络中，当降压变压所10.5kV母线上发生三相短路时，可将系统视为无限大功率电源，试求此时短路点的冲击电流和短路功率。
图三 题四图
解
取SB=100MVA UB=Uav
等值网络如图所示。
周期分量电流的有效值
有名值电流为
若取KM=1.8，则冲击电流
短路功率为
简答
34．为什么变压器中性点经小电阻接地能够提高当系统发生接地故障进的暂态稳定性？
答：在输电线路送端的变压器经小电阻接地,当线路送端发生不对称接地时，零序电流通过该电阴将消耗部分有功功率起到了电气制动作用，因而是能提高系统的暂态稳定性。1。列出三种提高系统静态稳定的措施。
（1）自动励磁装置的应用；
　 （2）减小各元件的电流；
　 (3)改善网络结构和采用中间补偿设备。2．写出对称分量变换矩阵的表达式。
3．写出系统f点发生a、c两相短路时的原始边界条件.
4。在架空输电线路中，为什么要进行导线换位？
保证三相系统参数对成、减少对周围通讯线路的干扰
6 小电流接地方式 
1单相接地后非故障相对地电压升高为线电压故线路绝缘应按线电压来设计 2 单相接地后三相电压仍对称负荷仍能继续用电供电可靠性较高。 3适用于60kV及以下的低压配电系统。
大电流接地方式的特点 
1中性点直接接地系统中发生单相接地时需断开故障设备中断用户供电影响供电的可靠性 2单相接地短路时短路电流很大将产生很大的电动力和热效应可能造成故障范围的扩大和损坏设备。 3巨大的接地电流将在导线周围产生较强的单项磁场对附近的通信线路和信号回路产生电磁干扰。 4中性点直接接地系统中发生单相接地时接地相对地电压为零未接地相对地相电压基本不变仍接近于相电压.这样设备和线路对地的绝缘可以按相电压决定降低造价电压等级越高其经济效益越明显。
4．简述电力系统的电压调整可采用哪些措施?
答:发电机调压、变压器调压、并联补偿调压、串联补偿调压
1．降压变压器高压侧的主分接头电压为220kv，若选择＋2×2。5％的分接头，则该分接头电压为　231KV。
2．电力系统中性点有效接地方式指的是　中性点直接接地　　.

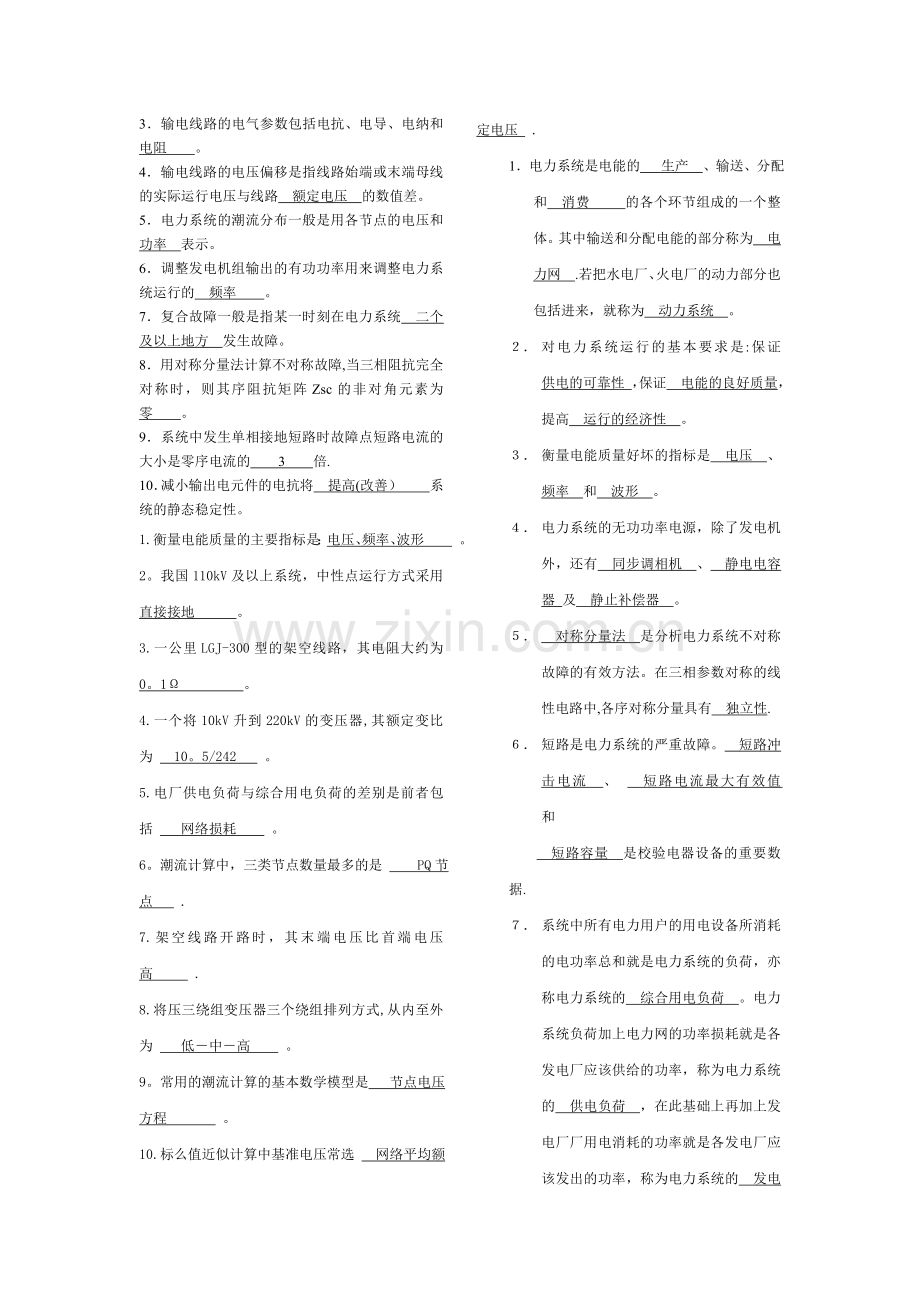

3．输电线路的电气参数包括电抗、电导、电纳和　　电阻　　。
4．输电线路的电压偏移是指线路始端或末端母线的实际运行电压与线路　额定电压　的数值差。
5．电力系统的潮流分布一般是用各节点的电压和　功率　表示。
6．调整发电机组输出的有功功率用来调整电力系统运行的　频率　　。
7．复合故障一般是指某一时刻在电力系统　二个及以上地方　发生故障。
8．用对称分量法计算不对称故障,当三相阻抗完全对称时，则其序阻抗矩阵Zsc的非对角元素为　　零　　。
9．系统中发生单相接地短路时故障点短路电流的大小是零序电流的　　3　　倍.
10．减小输出电元件的电抗将　提高(改善）　　系统的静态稳定性。
1.衡量电能质量的主要指标是：电压、频率、波形 。
2。我国110kV及以上系统，中性点运行方式采用 直接接地 。
3.一公里LGJ-300型的架空线路，其电阻大约为 0。1Ω 。
4.一个将10kV升到220kV的变压器,其额定变比为 10。5/242 。
5.电厂供电负荷与综合用电负荷的差别是前者包括 网络损耗 。
6。潮流计算中，三类节点数量最多的是 PQ节点 .
7.架空线路开路时，其末端电压比首端电压 高 .
8.将压三绕组变压器三个绕组排列方式,从内至外为 低－中－高 。
9。常用的潮流计算的基本数学模型是 节点电压方程 。
10.标么值近似计算中基准电压常选 网络平均额定电压 .
1．电力系统是电能的　 生产　、输送、分配和　消费 　　的各个环节组成的一个整体。其中输送和分配电能的部分称为　电力网　.若把水电厂、火电厂的动力部分也包括进来，就称为　动力系统　。
２． 对电力系统运行的基本要求是:保证　供电的可靠性 ，保证　电能的良好质量，提高　运行的经济性　。
３． 衡量电能质量好坏的指标是　电压　、　频率　和　波形　。
４． 电力系统的无功功率电源，除了发电机外，还有　同步调相机　、　静电电容器 及　静止补偿器　。
５． 　对称分量法　是分析电力系统不对称故障的有效方法。在三相参数对称的线性电路中,各序对称分量具有　独立性.
６． 短路是电力系统的严重故障。　短路冲击电流　、 　短路电流最大有效值　和
　短路容量　是校验电器设备的重要数据.
７． 系统中所有电力用户的用电设备所消耗的电功率总和就是电力系统的负荷，亦称电力系统的　综合用电负荷　。电力系统负荷加上电力网的功率损耗就是各发电厂应该供给的功率，称为电力系统的　供电负荷　，在此基础上再加上发电厂厂用电消耗的功率就是各发电厂应该发出的功率，称为电力系统的　发电负荷　。
８． 在元件的电抗比电阻大得多的的高压电网中，　无功功率　从电压高的一端流向电压低的一端，　有功功率　则从电压相位越前的一端流向相位落后的一端,这是交流电网功率传输的基本规律。
９． 在电力系统潮流的计算机算法中，普遍采用的两种方法是:牛顿-拉夫逊法和P—Q分解法。
10．简单故障是指电力系统的某处发生一种故障的情况.简单不对称故障包括　单相接地短路、　两相短路　、　两相接地短路、　单相断开和　两相断开　等.
11．电力系统的运行电压水平同　无功功率平衡　密切相关。电压调整的主要手段是：　改变发电机端电压；　改变变压器的变比　；　无功功率补偿　　　　。
12．通常系统负荷是随时间变化的,其变化规律可用　负荷曲线　来描述。
