2017年镇江市中考物理试题(word版-含答案).doc

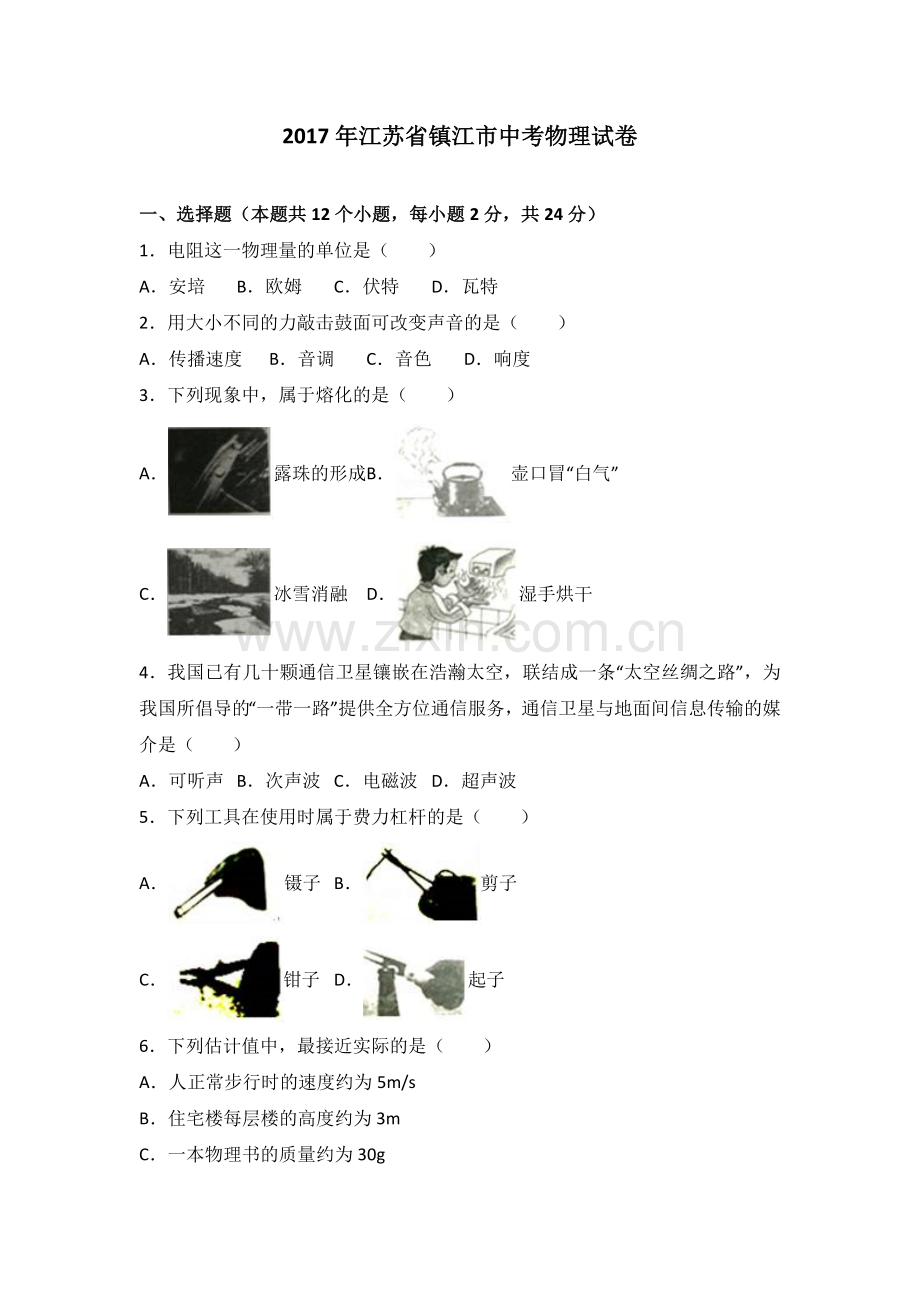

2017年江苏省镇江市中考物理试卷一、选择题（本题共12个小题，每小题2分，共24分）1电阻这一物理量的单位是（）A安培B欧姆C伏特D瓦特2用大小不同的力敲击鼓面可改变声音的是（）A传播速度B音调C音色D响度3下列现象中，属于熔化的是（）A露珠的形成B壶口冒“白气”C冰雪消融D湿手烘干4我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为我国所倡导的“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的媒介是（）A可听声B次声波C电磁波D超声波5下列工具在使用时属于费力杠杆的是（）A镊子B剪子C钳子D起子6下列估计值中，最接近实际的是（）A人正常步行时的速度约为5m/sB住宅楼每层楼的高度约为3mC一本物理书的质量约为30gD一盏家用节能灯的功率约为1kW7我国自主研制的大飞机C919试飞期间，一伴飞飞机与C919朝同一方向沿直线匀速飞行，题图为伴飞飞机上的科研人员某时刻通过航窗所看到的C919图景，已知伴飞飞机的速度比C919的大，则一段时间后科研人员看到的图景可能是（）ABCD8图是投掷飞镖时的场景，下列说法正确的是（）A飞镖在投出之前没有惯性B飞镖在空中飞行时的运动状态保持不变C将飞镖投出的过程中，手对飞镖做了功D将飞镖按图示虚线方向投出，可击中靶上的P点9两只相同的集气瓶中分别装有空气和红棕色二氧化氮（NO2）气体，用玻璃板隔开后按图示水平放置，抽去玻璃板、保持两瓶口紧贴静置较长时间后，两瓶中气体颜色变得相同已知瓶中NO2气体的密度比瓶中空气的大，下列说法正确的是（）A此现象能说明分子间存在相互作用的引力B此现象与“扫地时灰尘飞扬”的成因相同C颜色变得相同后，瓶中气体分子停止运动D颜色变得相同后，左侧瓶中气体密度变大10图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）AM的电阻RM变大B电路消耗的总功率变大C电压表与电流表的示数乘积不变D电压表与电流表的示数之比变大11如图所示，电视节目中“闯关游戏”的笔直通道上每隔8m设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧9m远的A处时，关卡刚好放行，若他全程以2m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（）A关卡4B关卡3C关卡2D关卡112图是一小球从密度均匀的油中A处由静止释放后竖直下落的图景，小球在AB段做加速运动，在BC段做匀速运动，和是小球经过的两个位置，则（）A小球与油的密度相等B小球经过位置处所受浮力比处的小C小球的机械能在BC段保持不变D小球在BC段不只受到重力和浮力二、填空题（本题共9个小题，每空1分，共28分）13（1）图1中，木块的长度为 cm（2）图2中，量筒内液体的体积为 ml（3）正确测量物体质量时盘中砝码和游码位置如图3所示，则物体的质量为 g14如图所示，用F=20N的拉力将重G=30N物体匀速提升2m，不计轮轴间摩擦及绳重，则动滑轮G动= N，上述过程中有用功W有= J，动滑轮的机械效率= 15图示实验装置中，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表G的指针向右偏，这是 现象，为使G的指针向左偏，可使导体棒向 运动，断开S1、闭合S2，导体棒能运动起来，依此可制成 （选填“电动机”或“发电机”）16用水冷却鸡蛋，鸡蛋的温度降低，内能 ，这是通过 改变了鸡蛋的内能，若水的质量是0.5kg，水温升高了5，则水吸收的热量是 J17如图所示，针筒中充满了气态乙醚，当向下压活塞时，会有液态乙醚出现，这是 现象（填一种物态变化名称），此过程 热量（选填“吸热”或“放热”）；使气态乙醚发生这种物态变化的另一种方法是 温度18某合金材料制成的解冻板，无需用水用电即可快速解冻食品，这是利用了该材料 性强的物理属性；边长为0.1m的由上述材料制成的正方体合金块质量为3kg，该材料的密度= kg/m3，静置在水平地面上时对地面的压强p= Pag取10N/kg19图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关系如图2所示，闭合开关S，电压表示数为4.5V，则电路中电流I= A，灯泡功率P= W，定值电阻R= 20图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于 档，已知R1=484，烧煮时的功率是保温时的11倍，则R2= ，该电饭煲烧煮，保温各1h可使电能表的指示灯闪烁 次21如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是 立的，P位于A的 侧，上述过程中光屏是向 侧移动的，用刻度表示透镜在光具座上的位置： 三、解答题（共7个小题，共48分）22请在图中虚线框内标出电源左端的极性（“+”或“”）和静止小磁针的N极；23请将虚线框内带有保险丝的三孔插座正确接入家庭电路24形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图25图1是某同学探究平面镜成像特点的实验装置，棋子A和B完全相同（1）实验中应选择较 （选填“厚”或“薄”）的茶色玻璃板，并将其 放置在水平桌面上（2）为确定棋子A像的位置，应在玻璃板后方移动棋子B，直到它与棋子A的像 ；（3）多次改变棋子A的位置进行实验，可得到像与物关于 对称的实验结论（4）某次实验后，将光屏竖直放置棋子B的位置，光屏上 （选填“能”或“不能”）接收到棋子A的像（5）另一位同学直接用平面镜来确定像的位置，如图2所示，平面镜竖直放置在铺有白纸的水平桌面上，将5节同样的小电池直立在白纸上，保持电池的位置不变，移动其它电池，使电池遮挡住电池的像和电池，电池遮挡住电池的像和电池，在白纸上记录下电池的位置如图3所示，请在图3中作出电池像的位置并用“”表示26图1是小丽探究动能大小与速度关系时的实验场景：斜面上有两平行轨道，将两小球、从轨道上由静止释放，与放置在水平木板上的两个相同木块、发生碰撞，两个木块初始位置到斜面底端的距离相等来源:Z_xx_k.Com（1）为完成实验，应使两个质量 的小球从轨道上 高度由静止释放（均选填“相同”或“不同”）（2）由图1场景可知，碰撞木块前瞬间，小球 的动能较大，两木块通过A、B两点处所受的滑动摩擦力大小分别为fA、fB，则fA fB，滑行中，木块的动能转化成 能；（3）图2是某次实验的场景：将两小球从图中E、F处静止释放，最终木块从水平木板的右端滑出，小丽用质量更大的木块替换木块后继续此次实验，将两小球仍从图中E、F处由静止释放，木块未滑出木板，小丽的实验改进有一处遗漏，它是 27在测量电阻的实验中：（1）小华设计的测量电路如图1所示，待测电阻Rx约10在开关闭合前，滑动变阻器的滑片应置于最 端；导线A、B、C、D中有一根连接错误，这根导线是 ；改正连接错误并闭合开关后，小华发现无论怎样调节滑动变阻器，电压表示数不为零且保持不变，而电流表示数始终为零，已知导线及各处连接完好，则电路中 出现了 故障（2）小清设计的测量另一待测电阻Rx阻值的电路如图2所示他的测量步骤如下第1步：将Rx接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图3所示，示数为 V；断开开关S，移走Rx第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器的滑片P位置不变，调节电阻箱使电压表的示数仍如图3所示，此时电阻箱接入电路中阻值R=48，则小清测得Rx的阻值为 在第2步中，若小清无意中将滑动变阻器的滑片P向右移了少许，则他测得Rx的阻值将偏 ，设滑片P的右移使滑动变阻器接入电路的阻值增大了2，则小清测得Rx的值为 28如图所示，将重力不计的吸盘内部空气排尽后与水平地砖完全贴合，已知贴合的面积为30cm2，大气压强为1105Pa，AB为轻质杠杆，O为转轴，OA与OB的长度之比为1：3保持杠杆水平，某人在B端用竖直向下的拉力F将吸盘沿竖直方向刚好拉离地砖（1）求吸盘所受的大气压力F0（2）求人所用拉力F（3）若人沿图中虚线方向施加拉力F将吸盘拉离地砖，请画出拉力F的力臂29某汽车在平直路面上以75km/h的速度匀速行驶1h的过程中，消耗了5kg汽油，汽油燃烧释放能量的40%随废气通过热电转换装置，如图所示，汽油热值近似取q=5107J/kg，设汽油在气缸内完全燃烧（1）图示时刻，四冲程汽油机处于 冲程；若该汽油机每分钟完成7200个冲程，则它每秒钟完成 个工作循环（2）若上述过程中汽油燃烧释放能量的30%用来驱动汽车行驶，求汽车所受的阻力f；（3）研究表明新材料的出现可将热电转换装置的效率大幅提高到15%，据此计算，上述过程中随废气排放的能量通过转换装置后可获得多少电能？这些电能可供车内总功率为1000W的用电器持续工作多长时间？30建设居民楼雨水蓄水系统是镇江市海绵城市建设项目之一，让市民不再“城市看海”图1是小明设计的地下蓄水池（未画出）水位监测及排水电路，R为电阻箱，RF为置于池底的压力敏感电阻，其阻值随上方水的压力的变化而变化，已知：电压U=12V；当电磁铁线圈中的电流I0.04A时，铁质开关K被释放，当I0.048A时，K被吸上，从而通过控制池底水泵将水位保持在一定的范围内；电磁铁线圈电阻不计，RF的阻值随池内水位变化关系如图2所示（1）当池内水位升高时，RF受到水的压力将变 ；（2）请在图1中接入一电压表，要求当水位升高时电压表的示数增大（3）若此电路能控制池内的最低水位0.5m，求所能控制的最高水位（4）为既能调高池内最高水位，又能使池内最高与最低水位的高度差保持不变，小明采取了减小R的调节方案，该该方案是 的（选填“可行”或“不可行”），你的理由是 2017年江苏省镇江市中考物理试卷参考答案与试题解析一、选择题（本题共12个小题，每小题2分，共24分）1电阻这一物理量的单位是（）A安培B欧姆C伏特D瓦特【考点】I9：电阻【分析】电学中各个物理量都有自己的国际单位；电阻的国际单位是欧姆，简称欧，符号为【解答】解：A、安培是电流的国际单位；故A错误；B、电阻的国际单位是欧姆，简称欧，符号为故B正确；C、伏特是电压的国际单位；故C错误；D、瓦特是功率的国际单位；故D错误；故选B2用大小不同的力敲击鼓面可改变声音的是（）A传播速度B音调C音色D响度【考点】9G：响度与振幅的关系【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；振动幅度越小，响度越小【解答】解：当用大小不同的力敲击鼓面时，鼓面会因振动而发出声音，由于鼓面振动的幅度不同，所以声音的响度也会不同；故选D3下列现象中，属于熔化的是（）A露珠的形成B壶口冒“白气”C冰雪消融D湿手烘干【考点】19：熔化与熔化吸热特点【分析】（1）在一定条件下，物体的三种状态固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固【解答】解：A、露珠是空气中的水蒸气遇冷液化成的小水珠，属于液化现象，故A错误；B、壶口冒“白气”是水蒸气遇冷液化成的小水珠，属于液化现象，故B错误；C、冰雪消融是有固态变成液态，属于熔化现象，故C正确；D、湿手烘干是水由液态变成气态，是汽化现象，故D错误故选C4我国已有几十颗通信卫星镶嵌在浩瀚太空，联结成一条“太空丝绸之路”，为我国所倡导的“一带一路”提供全方位通信服务，通信卫星与地面间信息传输的媒介是（）A可听声B次声波C电磁波D超声波【考点】D2：电磁波的传播【分析】通信卫星是利用电磁波来传递信息的【解答】解：通信卫星与地面间信息传输是依靠电磁波来完成的故选：C5下列工具在使用时属于费力杠杆的是（）A镊子B剪子C钳子D起子【考点】7O：杠杆的分类【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆【解答】解：A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；B、剪子在使用过程动力臂大于阻力臂，是省力杠杆，故B错误；C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故C错误；C、起子在使用过程中，动力臂大于阻力臂，是省力杠杆，故D错误故选：A6下列估计值中，最接近实际的是（）A人正常步行时的速度约为5m/sB住宅楼每层楼的高度约为3mC一本物理书的质量约为30gD一盏家用节能灯的功率约为1kW【考点】63：长度的估测；23：质量的估测；68：速度与物体运动；J7：电功率【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案【解答】解：A、人正常步行的速度在4km/h=4m/s1.1m/s左右故A不符合实际；B、住宅楼三层的高度在10m左右，一层楼的高度一般在3m左右故B符合实际；C、一个大苹果的质量在300g左右，一本物理书的质量与此差不多，在300g左右故C不符合实际；D、教室中日光灯的额定功率在40W左右，家用节能灯的额定功率比日光灯还要小得多，一般在10W左右故D不符合实际故选B7我国自主研制的大飞机C919试飞期间，一伴飞飞机与C919朝同一方向沿直线匀速飞行，题图为伴飞飞机上的科研人员某时刻通过航窗所看到的C919图景，已知伴飞飞机的速度比C919的大，则一段时间后科研人员看到的图景可能是（）ABCD【考点】52：参照物及其选择【分析】判断一个物体的运动情况，一定是相对参照物而言，选择不同的参照物，物体的运动情况会不一样【解答】解：飞机C919试飞期间，伴飞飞机与C919朝同一方向沿直线匀速飞行，伴飞飞机的速度比C919的大，所以经过一段时间后C919应该相对于伴飞飞机向后运动，故A图符合实际情况，故A正确故选A8图是投掷飞镖时的场景，下列说法正确的是（）A飞镖在投出之前没有惯性B飞镖在空中飞行时的运动状态保持不变C将飞镖投出的过程中，手对飞镖做了功D将飞镖按图示虚线方向投出，可击中靶上的P点【考点】6L：惯性；6Q：平衡状态的判断；76：重力；EA：力是否做功的判断【分析】（1）物体都有保持原来运动状态的性质叫惯性，一切物体在任何情况下都有惯性；（2）力的作用效果：力可以改变物体的形状、力可以改变物体的运动状态；（3）做功的两个必要因素：作用在物体上的力；物体在力的方向上通过的距离；（4）在地球附近的物体都受到地球的吸引力，叫重力，重力的方向竖直向下【解答】解：A、一切物体在任何情况下都有惯性，故A错误；B、飞镖在空中受到竖直向下的重力作用，飞行时的运动状态时刻在改变，故B错误；C、将飞镖投出的过程中，手对飞镖做了功，飞镖受到了力，并且在力的方向移动了距离，使物体具有了机械能，故C正确；D、将飞镖按图示虚线方向投出，飞镖受重力作用，由于重力的方向竖直向下，飞镖不做直线运动，故不能击中靶上的P点故选C9两只相同的集气瓶中分别装有空气和红棕色二氧化氮（NO2）气体，用玻璃板隔开后按图示水平放置，抽去玻璃板、保持两瓶口紧贴静置较长时间后，两瓶中气体颜色变得相同已知瓶中NO2气体的密度比瓶中空气的大，下列说法正确的是（）来源:Zxxk.ComA此现象能说明分子间存在相互作用的引力B此现象与“扫地时灰尘飞扬”的成因相同C颜色变得相同后，瓶中气体分子停止运动D颜色变得相同后，左侧瓶中气体密度变大【考点】GW：扩散现象【分析】不同的物质相互接触时，彼此进入对方的现象叫做扩散，扩散现象说明了分子在不停的做无规则运动【解答】解：A、当把中间的玻璃板抽掉后观察到左右两个瓶子颜色变均匀了，这是扩散现象，说明分子在不同的做无规则运动，故A错误；B、“扫地时灰尘飞扬”是固态颗粒的机械运动，此现象与“扫地时灰尘飞扬”的成因不同，故B错误；C、组成物质的分子在不停地做无规则运动，两瓶颜色变得相同后，瓶中气体分子仍然在运动，故C错误；D、因为NO2气体的密度大于空气的密度，所以两气体混合后，左侧瓶中气体密度变大，故D正确故选D10图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻RM发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）AM的电阻RM变大B电路消耗的总功率变大C电压表与电流表的示数乘积不变D电压表与电流表的示数之比变大【考点】IZ：电路的动态分析；IH：欧姆定律的应用；JA：电功率的计算【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I=的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R=可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻RM变小，故A错误；由R=可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误故选B11如图所示，电视节目中“闯关游戏”的笔直通道上每隔8m设有一个关卡，各关卡同步放行和关闭，放行和关闭时间分别为5s和2s，当小强正通过关卡1左侧9m远的A处时，关卡刚好放行，若他全程以2m/s的速度做匀速直线运动，则最先挡住他前进的关卡是（）A关卡4B关卡3C关卡2D关卡1【考点】69：速度公式及其应用【分析】计算到达各个关卡的时间与关卡放行和关闭的时间对比，得出结果【解答】解：由题知，关卡放行和关闭时间分别为5s和2s，小强正通过A处时，关卡刚好放行，由v=可得，小强到达关卡1时所用的时间：t1=4.5s5s，所以关卡1不会挡住他；每两个关卡间距离8m，所以小强通过相邻两关卡所用的时间t=4s，小强到达关卡2的时间：t2=t1+t=4.5s+4s=8.5s，5s+2st25s+2s+5s，所以关卡2不会挡住他；小强到达关卡3的时间：t3=t2+t=8.5s+4s=12.5s，5s+2s+5st35s+2s+5s+2s，所以关卡3会最先挡住他故选B12图是一小球从密度均匀的油中A处由静止释放后竖直下落的图景，小球在AB段做加速运动，在BC段做匀速运动，和是小球经过的两个位置，则（）A小球与油的密度相等B小球经过位置处所受浮力比处的小C小球的机械能在BC段保持不变D小球在BC段不只受到重力和浮力【考点】6U：力与运动的关系；8O：阿基米德原理；8S：物体的浮沉条件及其应用；FN：动能和势能的大小变化【分析】（1）根据浮沉条件判断油和小球的密度；（2）根据F浮=液gV排判断小球经过位置处所受浮力与处的大小；（3）影响动能的因素：质量和速度；影响重力势能的因素：质量和高度；（4）根据“小球在AB段做加速运动，在BC段做匀速运动”来受力分析【解答】解：A、小球从密度均匀的油中A处由静止释放后竖直下落，是下沉过程，下沉物体的密度大于油的密度，故A错误；B、根据F浮=液gV排知，下沉过程中，液体的密度不变，排开液体的体积不变，浮力不变，故小球经过位置处所受浮力等于处的大小，故B错误；C、小球在BC段做匀速运动，质量不变，速度不变，动能不变，高度减小，重力势能减小，机械能减小，故C错误；D、小球在BC段做匀速运动，受到平衡力的作用，但重力大于浮力，故不只受到重力和浮力，还受油的阻力，故D正确故选D二、填空题（本题共9个小题，每空1分，共28分）13（1）图1中，木块的长度为2.90cm（2）图2中，量筒内液体的体积为17ml（3）正确测量物体质量时盘中砝码和游码位置如图3所示，则物体的质量为73.5g【考点】64：长度的测量；25：质量的测量与天平；2D：量筒的使用【分析】（1）使用刻度尺测量物体长度时，要观察是否从0刻度线量起，起始端没从0开始，要以某一刻度当作“0”刻度，读出末端刻度值，减去前面的刻度即为物体长度，注意刻度尺要估读到分度值的下一位；（2）首先认清量筒的分度值，然后进行读数；（3）先读出砝码的质量；再读出游码在标尺上的示数，读取游码在标尺上的示数先要认清分度值（相邻两刻线之间的刻度），然后看游码的左端在标尺的什么位置读出游码示数；砝码质量加上游码示数就是物体的质量来源:Z,xx,k.Com【解答】解：（1）由图知：刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；木块左侧与0刻度线对齐，右侧与2.90cm对齐，所以木块的长度为L=2.90cm；（2）在量筒上，10ml之间有10个小格，一个小格代表1ml，即量筒的分度值为1ml，液体的体积为V=17ml；（3）天平标尺的分度值是0.5g，被测物体的质量是50g+20g+3.5g=73.5g故答案为：（1）2.90；（2）17；（3）73.514如图所示，用F=20N的拉力将重G=30N物体匀速提升2m，不计轮轴间摩擦及绳重，则动滑轮G动=10N，上述过程中有用功W有=60J，动滑轮的机械效率=75%【考点】F4：滑轮（组）的机械效率；7!：滑轮组绳子拉力的计算【分析】动滑轮绳子的有效股数为2，不计轮轴间摩擦及绳重，根据F=（G+G动）求出动滑轮的重力，根据W=Gh求出有用功，根据W=Fs=Fnh求出总功，利用=100%求出动滑轮的机械效率【解答】解：动滑轮绳子的有效股数为2，不计轮轴间摩擦及绳重，由F=（G+G动）可得，动滑轮的重力：G动=nFG=220N30N=10N，有用功：W有=Gh=30N2m=60J，总功：W总=Fs=20N22m=80J，动滑轮的机械效率：=100%=100%=75%故答案为：10；60；75%15图示实验装置中，磁体和导体棒均水平放置，断开S2、闭合S1，使导体棒水平向右运动，电流表G的指针向右偏，这是电磁感应现象，为使G的指针向左偏，可使导体棒向左运动，断开S1、闭合S2，导体棒能运动起来，依此可制成电动机（选填“电动机”或“发电机”）【考点】CP：电磁感应；CJ：磁场对通电导线的作用【分析】（1）产生感应电流的条件：闭合的一部分导体在磁场中做切割磁感线运动，导体中有感应电流产生；感应电流的方向跟导体切割磁感线方向、磁场方向有关（2）通电导体在磁场中受力的作用；将电能转化为机械能，由此发明了电动机【解答】解：断开S2、闭合S1，使导体棒水平向右运动，此时导体在磁场中做切割磁感线运动，电路中就会产生感应电流，电流表G的指针向右偏，这是电磁感应现象；感应电流的方向与导体运动方向有关，为使G的指针向左偏，可使导体棒向左运；断开S1、闭合S2，导体棒有电流，在磁场中受到到力的作用，能运动起来，这就是电动机的原理故答案为：电磁感应；左；电动机16用水冷却鸡蛋，鸡蛋的温度降低，内能减小，这是通过热传递改变了鸡蛋的内能，若水的质量是0.5kg，水温升高了5，则水吸收的热量是1.05104J【考点】GA：热传递改变物体内能；GG：热量的计算【分析】（1）改变物体内能有两种方式：做功和热传递热传递过程是能量的转移，而做功过程是能量的转化；（2）知道水的质量、水的比热容、水的温度变化，利用吸热公式Q吸=cmt求水吸收的热量，【解答】解：（1）用水冷却鸡蛋，水的温度低，鸡蛋的温度高，存在温度差，内能由温度高的鸡蛋传向温度低的水，因此是通过热传递的方式来减小鸡蛋的内能；（2）水吸收的热量Q吸=cmt=4.2103J/（kg）0.5kg5=1.05104J故答案为：减小；热传递；1.0510417如图所示，针筒中充满了气态乙醚，当向下压活塞时，会有液态乙醚出现，这是液化现象（填一种物态变化名称），此过程放出热量（选填“吸热”或“放热”）；使气态乙醚发生这种物态变化的另一种方法是降低温度【考点】1M：液化及液化现象；1N：液化方法及其应用【分析】（1）物质由气态态变为液态的现象叫液化，汽化放热（2）使气体液化的方法：一是降低温度，二是压缩体积【解答】解：推活塞，使气态乙醚的体积被压缩，分子间的距离拉近，体积变小，变成了液态，这是液化现象，液化放热另一种使气体液化的方法是降低温度故答案为：液化；放出；降低18某合金材料制成的解冻板，无需用水用电即可快速解冻食品，这是利用了该材料导热性强的物理属性；边长为0.1m的由上述材料制成的正方体合金块质量为3kg，该材料的密度=3103kg/m3，静置在水平地面上时对地面的压强p=3000Pag取10N/kg【考点】86：压强的大小及其计算；2A：密度的计算【分析】（1）根据题目中“某合金材料制成的解冻板，无需用水用电即可快速解冻食品”分析解答即可；（2）求出正方体合金块的体积，利用密度公式计算密度；（3）正方体合金块静置在水平地面上时对地面的压力等于其重力，根据F=G=mg求出，再利用p=求解压强【解答】解：（1）根据题目中“某合金材料制成的解冻板，无需用水用电即可快速解冻食品”可知，这是利用了该材料导热性强的物理属性；（2）正方体合金块的体积：V=（0.1m）3=1103m3，该材料的密度：=3103kg/m3；（3）正方体合金块静置在水平地面上时对地面的压力：F=G=mg=3kg10N/kg=30N，对地面的压强：p=3000Pa故答案为：导热；3103；300019图1中，电源电压U=6V，R为定值电阻，通过灯泡L的电流与灯泡两端电压关系如图2所示，闭合开关S，电压表示数为4.5V，则电路中电流I=0.25A，灯泡功率P=0.375W，定值电阻R=18【考点】IH：欧姆定律的应用；JA：电功率的计算【分析】由电路图可知，灯泡L与电阻R串联，电压表测R两端的电压根据串联电路的电压特点求出电压表示数为4.5V时灯泡两端的电压，根据图2读出通过灯泡的电流即为电路中的电流，根据P=UI求出灯泡的功率，根据欧姆定律求出定值电阻的阻值【解答】解：由电路图可知，灯泡L与电阻R串联，电压表测R两端的电压因串联电路中总电压等于各分电压之和，所以，电压表的示数为4.5V时，灯泡两端的电压：UL=UUR=6V4.5V=1.5V，由图象可知，通过灯泡的电流为0.25A，即电路中的电流I=0.25A，灯泡的电功率：PL=ULI=1.5V0.25A=0.375W，由I=可得，定值电阻的阻值：R=18故答案为：0.25；0.375；1820图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于保温档，已知R1=484，烧煮时的功率是保温时的11倍，则R2=48.4，该电饭煲烧煮，保温各1h可使电能表的指示灯闪烁3600次【考点】JA：电功率的计算；J9：电功率与电压、电流的关系【分析】（1）由电路图可知，开关S断开时，电路为R1的简单电路，电路中的总电阻最大，根据P=UI=判断电路的总功率大小，然后得出答案；（2）开关S闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电饭锅处于烧煮档，根据电路的总功率等于各用电器功率之和求出两电热丝的功率之比，根据P=UI=求出两电热丝的阻值之比，进一步求出R2的阻值；（3）根据P=UI=求出电饭煲保温时的功率，进一步求出电饭煲烧煮时电路的总功率，根据W=Pt求出该电饭煲烧煮、保温各1h消耗的电能，根据“3000imp/kWh表示电路消耗1kWh的电能，指示灯闪烁3600次”得出答案【解答】解：（1）由电路图可知，开关S断开时，电路为R1的简单电路，电路中的总电阻最大，由P=UI=可知，电路的总功率最小，电饭锅处于保温档；（2）开关S闭合时，R1与R2并联，电路中的总电阻最小，电路的总功率最大，电饭锅处于烧煮档，因电路中总功率等于各用电器功率之和，且烧煮时的功率是保温时的11倍，所以，两电热丝的功率之比：=，由P=UI=可得，两电热丝的阻值之比：=，则R2=R1=484=48.4；（3）电饭煲保温时的功率：P保温=100W=0.1kW，电饭煲烧煮时，电路的总功率：P烧煮=11P保温=11100W=1100W=1.1kW，由P=可得，该电饭煲烧煮，保温各1h消耗的电能：W=P总t=（P保温+P烧煮）t=（0.1kW+1.1kW）1h=1.2kWh，电能表指示灯闪烁的次数：n=3000imp/kWh1.2kWh=3600imp故答案为：保温；48.4；360021如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是倒立的，P位于A的右侧，上述过程中光屏是向右侧移动的，用刻度表示透镜在光具座上的位置：55cm60cm【考点】B8：凸透镜成像的应用【分析】解决此题要知道：u2f，成倒立、缩小的实像，2fvf，物像异侧2fuf，成倒立、放大的实像，v2f凸透镜成实像时，物近像远像变大【解答】解：用焦距为5cm的凸透镜进行实验操，将蜡烛放在A处时，位于P处的光屏上得到了清晰的缩小像；此时物距u2f，保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距2fuf，成倒立、放大的实像，由此可知，两次所成的像都是倒立的实像；凸透镜成实像时，物像异侧，所以P位于A的右侧，根据凸透镜成实像时，物近像远像变大，可知，上述过程中物距减小，像距变大，即光屏是向 右侧移动的；v2f蜡烛放在A处时，根据u2f，成倒立、缩小的实像可知，此时透镜应在50cm右边保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，此时物距2fuf，此时透镜应在55cm60cm的刻度范围综上分析可知，用刻度表示透镜在光具座上的位置：55cm60cm故答案为：倒；右；右；55cm60cm三、解答题（共7个小题，共48分）22请在图中虚线框内标出电源左端的极性（“+”或“”）和静止小磁针的N极；【考点】CV：通电螺线管的极性和电流方向的判断【分析】已知通电螺线管的磁极，根据右手定则判断出电流的方向确定出电源的正负极再根据磁极间的相互作用确定小磁针的磁极，【解答】解：已知通电螺线管的左端为N极，右端为S极根据右手螺旋定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流向右端的，所以电源的左端为正极，右端为负极由磁极间的相互作用可知，小磁针的左端为N极，右端为S极如图所示：23请将虚线框内带有保险丝的三孔插座正确接入家庭电路【考点】IT：插座的构造与工作方式【分析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线【解答】解：首先辨别上面三根线：下面是地线、上面是火线、中间是零线三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，带保险盒的插座，将保险盒接在火线上，如图所示：24形状不规则的石块静止在水平桌面上，O为重心，请画出它所受力的示意图【考点】6H：力的示意图【分析】物体静止在水平桌面上，受到重力G和支持力F，作用点在重心，重力的方向是竖直向下的，支持力的方向是竖直向上【解答】解：物体受到两个力：重力G和支持力F，二力为一对平衡力，大小相等、方向相反，如图所示：25图1是某同学探究平面镜成像特点的实验装置，棋子A和B完全相同（1）实验中应选择较薄（选填“厚”或“薄”）的茶色玻璃板，并将其竖直放置在水平桌
