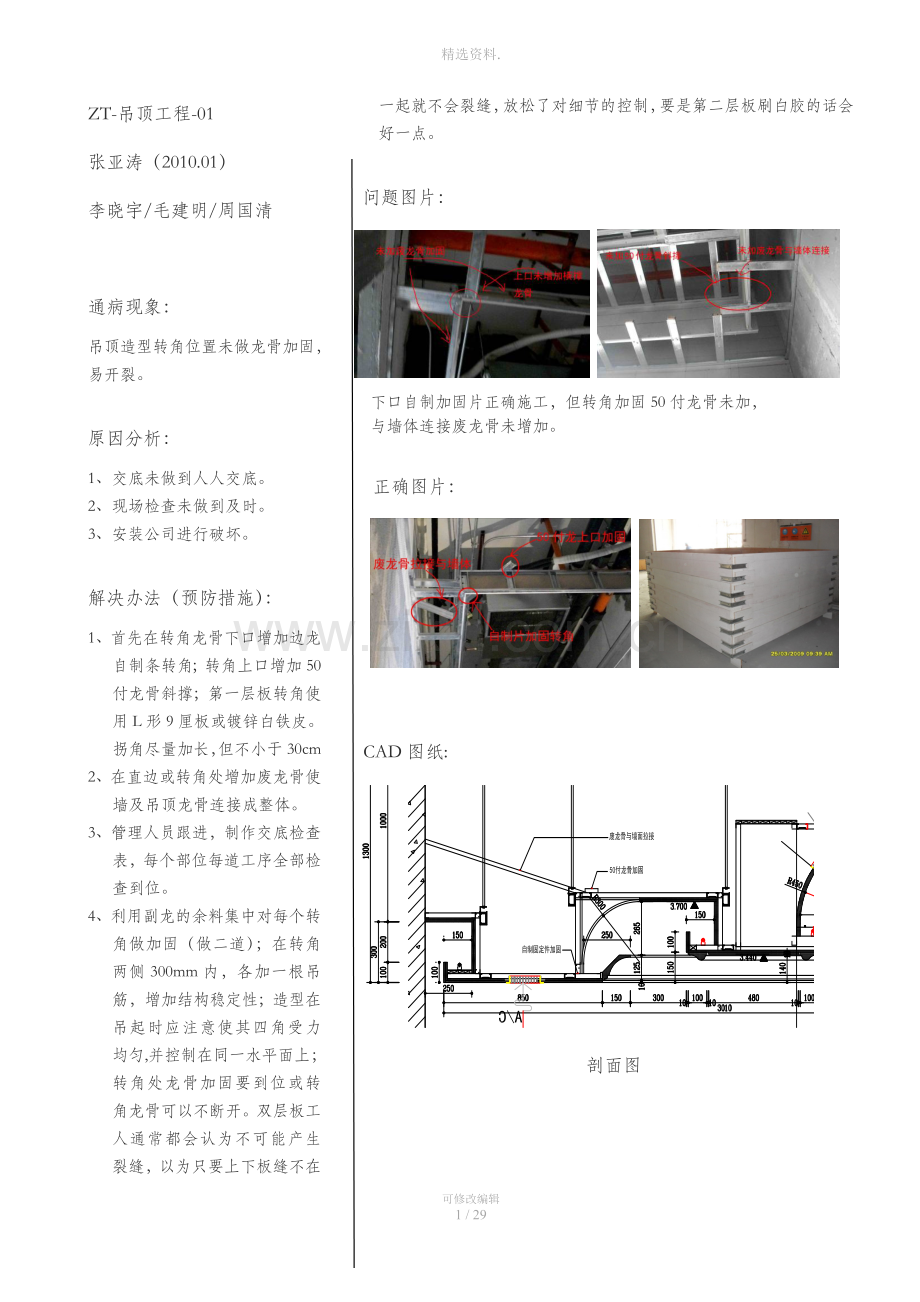

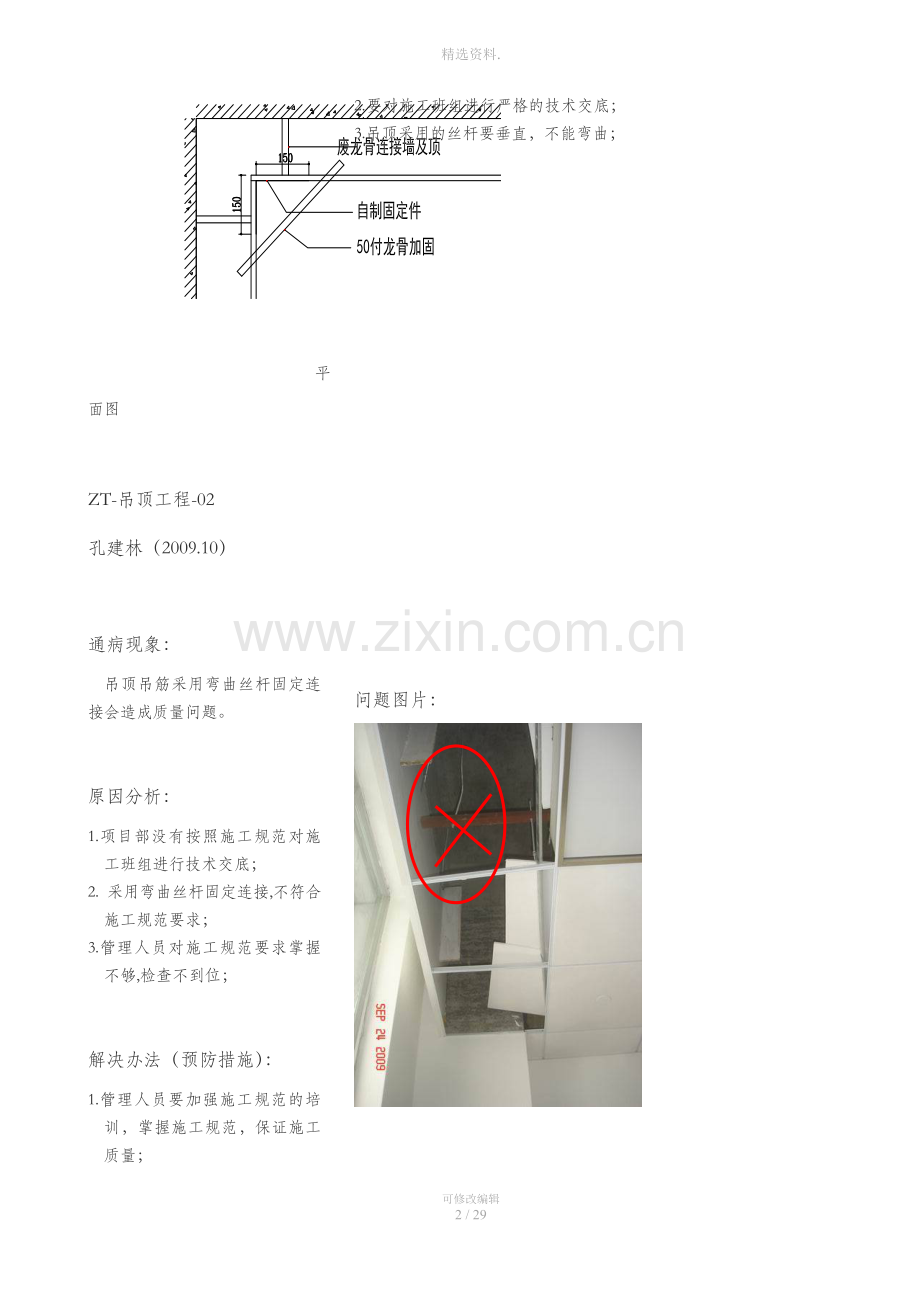

精选资料.ZT-吊顶工程-01张亚涛（2010.01）李晓宇/毛建明/周国清通病现象：吊顶造型转角位置未做龙骨加固，易开裂。原因分析：1、交底未做到人人交底。2、现场检查未做到及时。3、安装公司进行破坏。解决办法（预防措施）：1、首先在转角龙骨下口增加边龙自制条转角；转角上口增加50付龙骨斜撑；第一层板转角使用L形9厘板或镀锌白铁皮。拐角尽量加长，但不小于30cm2、在直边或转角处增加废龙骨使墙及吊顶龙骨连接成整体。3、管理人员跟进，制作交底检查表，每个部位每道工序全部检查到位。4、利用副龙的余料集中对每个转角做加固（做二道）；在转角两侧300mm内，各加一根吊筋，增加结构稳定性；造型在吊起时应注意使其四角受力均匀,并控制在同一水平面上；转角处龙骨加固要到位或转角龙骨可以不断开。双层板工人通常都会认为不可能产生裂缝，以为只要上下板缝不在一起就不会裂缝，放松了对细节的控制，要是第二层板刷白胶的话会好一点。问题图片： 下口自制加固片正确施工，但转角加固50付龙骨未加，与墙体连接废龙骨未增加。正确图片： CAD图纸: 剖面图 平面图ZT-吊顶工程-02孔建林（2009.10）通病现象：吊顶吊筋采用弯曲丝杆固定连接会造成质量问题。原因分析：1.项目部没有按照施工规范对施工班组进行技术交底；2. 采用弯曲丝杆固定连接,不符合施工规范要求；3.管理人员对施工规范要求掌握不够,检查不到位；解决办法（预防措施）：1.管理人员要加强施工规范的培训，掌握施工规范，保证施工质量；2.要对施工班组进行严格的技术交底；3.吊顶采用的丝杆要垂直，不能弯曲；问题图片：正确图片：ZT-吊顶工程-03夏策峰（2009.10）通病现象：轻钢龙骨吊顶主龙大吊与付龙挂钩未正反安装，封板后因石膏板自重易导致龙骨受力不平衡，影响吊顶平整度。原因分析：1、工人流动性较强，新进人员对施工规范了解不深，未培训就上岗；2、对班组的技术交底未做到全员交底，只流行于形式与班组长签字；解决办法（预防措施）：1、班组人员要组织先培训，合格后再上岗；2、做好前期策划工作，对班组进行全员技术交底（做提前房做实物交底）；3、轻钢龙骨吊顶主龙大吊与付龙挂钩（二正一反）都必须正反扣安装。同时注意大吊穿心螺丝必须拧紧，主、副龙骨的卡件必须卡紧。问题图片：正确图片：(需更换图片)ZT-吊顶工程-04王克群（2008.06）通病现象：在轻钢龙骨石膏板吊顶制作过程中，主吊螺丝及副吊紧固定不到位，易造成顶面下垂接缝开裂等现象。原因分析：主吊螺丝及副吊紧固不到位，尤其是副吊紧固在施工过程中，经常施工人员用手一抓一握草草了事。造成各部分的副吊紧固不统一，石膏板受力不均衡，造成石膏板顶面下垂接缝开裂等现象。解决办法（预防措施）：1、制作调平工程中，在拧紧主吊螺丝的同时用老虎钳将副吊紧固到位，使之整个平面受力均衡，确保顶面整体平整牢固。注意主吊的丝杆不能太长，避免其顶到对穿螺丝。2、对于斜面吊顶，须加强固定。可加铆钉或主龙骨点焊。问题图片：正确图片：(需更换图片)ZT-吊顶工程-05唐江（2010.03）通病现象：吊顶造型和吊筋的固定螺钉只有一颗，存在晃动变形质量隐患。解决办法1、最好是背面加用主龙，付龙用螺丝固定在主龙上，大挂还是挂在主龙上；2、造型吊筋的固定不能少于二颗的螺钉，这样造型受力在一条上引力线上，不易产生左右的晃动。也可用废料石膏板做块斜板来加强固定。龙骨造型，以前施工通常采用铝帽钉固定，现在基本都采用快口螺丝来加固造型连接，要连接牢固一定要对角连接或三角形连接。问题图片：正确图片：(需更换图片)ZT-吊顶工程-06唐江（2009.12）/陶幼东/范焕民通病现象：吊顶主龙接头处强度不够，没有锚固或锚固方式不对，容易松脱，影响吊顶龙骨强度和吊顶平整度，易变形。原因分析：在项目施工中，经常会忽视对主龙的接头锚固，给以后的吊顶的质量带来变形，下沉等质量隐患。解决办法（预防措施）：1、主龙接头处增加吊筋，加强质量检查，发现问题及时整改。2、主龙的接头必须要进行锚固处理，用专用接长件连接（或主龙骨交错搭接150mm，或采用零星龙骨边角料进行连接），主龙连接件两边各用两个铆钉固定。防止锚固不牢引起吊顶质量问题。问题图片：正确图片：(需更换图片)ZT-吊顶工程-07李晓宇（2008.07）/ 范焕民通病现象:大型吊顶造型吊杆未采用钢架反支撑，吊筋牢度不够或造型容易摆动会引起造型稳定性不好，造型开裂等现象原因分析:1、造型较大，吊筋作吊杆难以保证造型稳定。2、深化设计未考虑3、造型上挂时四个角受力不均。在安装灯具或检修时由于人为原因造型开裂。解决办法（预防措施）：1、放线时用水平仪及卡尺来控制其水平，具体做法：先确定好一点标高，通过控制吊顶造型四个角和已找好点的高程确定吊顶处于水平位置。2、在安装灯具或检修时应向工人进行技术交底，避免使吊顶造型受力。3、吊顶造型用吊筋吊好后，在四个角（或三个角）用角铁把造型和顶面固定。避免造型受风力影响左右晃动，造成顶面开裂。问题图片：正确图片：(需更换图片)ZT-吊顶工程-08夏策峰（2008.07）/周国清/范焕明通病现象:石膏板吊顶副龙骨与垂直方向龙骨连接处没有采用U型边龙骨或副龙骨三面或两面开口（八字角）加自攻螺丝固定。牢度不够，易引起面层开裂。原因分析：1、项目管理人员对公司质量通病学习不够，导致对施工班组技术交底不清；2、部分班组为节约人工费，不积极主动安公司规范执行。解决办法（预防措施）：1、首先应避免使用木龙骨。边龙采用U型边龙骨或铝角条，连接处用螺钉或铆钉固定。2、八字角固定时螺丝最好在两侧，不在底面，以免影响封板的平整度。对没有采用八字角加自攻螺丝固定的付龙骨，要求在下面再加一颗自攻螺丝钉，增强牢固度。问题图片：正确图片：ZT-吊顶工程-09陶幼东（2008.07）通病现象：工地上有的区域部分吊筋长度超过1.5米,没按规范要求设置反支撑。原因分析：因少量吊筋超长加装反支撑需动用电焊工具等,在具体的操作上比较困难.(焊机、焊条、动火证监护人,现场清理可燃物,防护等.)工时较多，质量不能保证。解决办法（预防措施）：扬州唐郡会所采用电线管卡加2*2方管的方法，满足了规范要求。施工简单、操作方便，整齐美观、节省人工，安全，建议推广使用。吊筋长度超长，会引起顶面吊顶会晃动，采用2*2方管固定不能单排，必须是十字交叉的，才能更好的避免顶面晃动。问题图片：正确图片： (需补充图片)ZT-吊顶工程-10夏策峰（2009.12）通病现象：吊顶、墙面或其它部位灯槽造型内的暗藏灯管外露。原因分析：策划时未考虑人站在一定位置时，可视范围内见到灯管。解决办法（预防措施）：1、对灯槽内采用T5灯管的，考虑把灯槽深度做深一点或石膏线边加一围边隐藏灯管，有条件的可考虑安装透光片。2、当灯槽深度不允许时，可用LED灯带代替T5灯管，对灯槽深度要求相对底。问题图片：正确图片：(需补充图片)ZT-吊顶工程-11薛惠军（2008.06）通病现象：灯槽外侧板上口和顶内阴角处两头取四个点，上下看造型部分都会出现不在同一水平线上，也就是翘裂阴阳角不直等现象。原因分析：1、灯槽底板两头宽度间距有大小2、内外侧板有高低3、组装时侧板和底板不成直角或定位时水平没有调整平造成翘裂。解决办法（预防措施）：加强落实过程交接检，基层安装不合格不进入（面层）油漆施工工序。制作过程中控制好尺寸，组装内外侧板做到垂直成直角，定位时进行细部检查，调整好水平，确保整体平整、牢固。问题图片：正确图片：(需补充图片)ZT-吊顶工程-12李晓宇（2008.06）通病现象：铝扣板吊顶边缘收口翘曲漏缝原因分析：1、由于安装灯具易导致铝扣板凹凸不平；2、放线时顶面水平未控制好。解决办法（预防措施）：1、用配套边侧卡件进行受力固定。或在边缘铝扣板背面加龙骨等型材压住板边缘；2、放线时顶面水平标高要控制好；3、安装灯具时应尽量小心,避免破坏顶面平整度。问题图片：正确图片：(需补充图片)CAD图：ZT-吊顶工程-13夏策峰（2008.08）通病现象： 双层石膏板吊顶留工艺缝时，施工工序出错，增加后期油漆工施工难度，不易控制质量。原因分析：管理人员对施工工艺不太懂，前期策划不到位；对施工班组技术交底不清，导致吊顶工与油漆工配合不到位，没能采取正确的施工工序；解决办法（预防措施）：1、 做好前期策划，对施工班组的技术交底要全面充分2、 在封第二层石膏板时，应在预留工艺缝处两边各5cm处批腻子用细砂纸打磨，基层经管理人员检收合格后，放可封板（封板切割处应同样用细砂纸打磨光滑）。这样可在后期油漆时节约材料与人工。3、 订制石膏条或铝合金U形收边条，建议在第二层石膏板边采用缝宽度的铝合金U形收边条固定在石膏板上，然后再贴绷带，批腻子、打磨。问题图片：正确图片：(需补充图片)ZT-吊顶工程-14夏策峰（2009.01）通病现象：墙面石材与石膏板吊顶阴角处出现开裂隐患。原因分析：1、前期策划未考虑留凹槽处理，以规避掉开裂缝隙，而是考虑后期打胶收口；2、项目部留凹槽处理，会增加成本，而业主不认同；解决办法（预防措施）：1、项目管理人员做好收口的策划工作，施工员对班组进行全员技术交底；吊顶石膏板要伸到墙面石材，石膏板盖住石材上口，即石材顶到吊顶石膏板。2、对于业主不认同留凹槽处理，可以把最上块石材上口抽8mm*6mm的槽，也可以规避掉开裂缝隙（如图一）。3、对于在吊顶上留凹槽处理方式，可以定制成品石膏线，便于做涂料控制（如图二）。或可定制成品E型铝合金线条。问题图片：正确图片： （图一）效果 图二）效果CAD示意图：ZT-吊顶工程-15夏策峰（2008.06）通病现象：铝板吊顶平整度不够，起波浪型。原因分析：1、前期技术交底不到位，导致施工基层龙骨间距不规范；2、项目部对材料监控不到位，采购铝板太薄。解决办法（预防措施）：1、 质量员对工序报验交接验收记录要全面，如：对吊挂、勾件等不能松动；2、 在深化设计阶段需控制设计排版单片铝板的面积。铝板用轻钢龙骨加背筋的处理方法，较大面积的铝板吊顶根据项目情况可采用方管做基层（代价较高）；3、 项目部根据签订的合同里规定的铝板材料厚度，对其加强监控。问题图片：正确图片：ZT-吊顶工程-16李晓宇（2008.07）/陶幼东通病现象：1、吊顶收缩缝未贯通；2、在收缩缝附近产生裂缝原因分析：1、对吊顶伸缩缝的认识不足。2、吊顶伸缩缝处两侧的主副龙骨及饰面材料未断开，吊顶伸缩缝没贯通；3、过程中未认真检查.解决办法（预防措施）：1、 吊顶长度超过12米或面积超过100平方米的，要在合适位置预留伸缩缝。2、吊顶侧边石膏板也要断开，石膏板进行搭接处理或者用成品伸缩缝金属嵌条、金属盖板来处理。问题图片：正确图片： (需补充图片)ZT-吊顶工程-17李胜来（2010.09）通病现象：灯槽或其它造型骑跨建筑变形缝，使用过程中会出现严重断裂现象。原因分析：1、 对建筑变形缝的认识不足。 2、 现场放线及图纸深化时未考虑设计及施工方案。解决办法（预防措施）：1、 现场放线时及时发现问题，并尽早与业主、设计方沟通，深化设计时将造型位置调整到变形缝以外。通过移位、做叠阶、降低标高等方法避免此类问题。2、 碰到建筑变形缝时，需要考虑地、墙、顶面变形缝的贯通，基层到饰面材料须全部断开（饰面材料单边固定，可搭接）。问题图片：正确图片：(需补充图片)ZT-吊顶工程-18毛建民（2008.06）通病现象：金箔因底子不干造成霉变和剥落。原因分析：1、 金箔材料质量不过关。 2、 基层未干透就贴金箔。 解决办法（预防措施）：合理安排施工工序，在腻子干透后再进行施工，同时做黄色硝基底漆，贴好的金箔表面要上保护漆。问题图片：正确图片：(需补充图片)ZT-吊顶工程-19夏策峰（2008.09）/范焕民通病现象：吊顶施工不规范：检修孔四周未加固，且未增加吊杆。易开裂，后期检修时会破坏吊顶。原因分析：1、前期策划不到位，没能对施工班组进行技术交底，或交底不到位；2、项目部存在以包代管现象，施工过程中监控力度不够。解决办法（预防措施）：1、做好前期策划，对施工班组要进行全面的技术交底；2、特别是双包工程，项目部在施工过程中要加强监控不能以包代管，发现质量问题要要坚决返工整改。3、在检修孔四周加固轻钢龙骨或型钢龙骨，并在四个角上增加丝杆吊筋或型钢吊杆。问题图片：正确图片：(需更换图片)ZT-吊顶工程-20王克群（2008.08）/夏策峰通病现象： 防火卷帘与吊顶交接处未作处理，影响整体观感。原因分析：1、装饰单位与消防安装单位配合不到位；2、在防火卷帘与吊顶交接处，施工过程中往往不注意内部收头封板处里。造成空洞现象，可看见吊顶基层构造，影响装饰效果。解决办法（预防措施）： 1、在基层制作施工中，与卷帘制按单位多沟通。在不影响卷帘正常使用的情况下，将基层封板尽可能封严实。洞口预留宽度比卷帘宽度大4cm左右，以看不到空洞现象为准。1、可与业主、消防单位协商，根据消防卷帘两扇门的垂直间距，定制不锈钢整体套框作为卷帘门轨道,注意轨道须保证卷帘门正常运行。不锈钢套框的安装必须在消防验收通过后。问题图片：正确图片：(需更换图片)ZT-吊顶工程-21唐江（2008.07）/毛建明通病现象：顶面综合布点混乱,喷淋处开孔粗糙，位置随意。喷淋突出顶面，装饰罩盖不住。原因分析：1、和安装单位没做好图纸交底及现场交接。2、前期策划不到，工人开孔随意性太大。3、施工过程中检查、监督不力。解决办法（预防措施）：1加强前期策划，与消防单位协调配合好，确认好综合布点图，控制好最终装饰效果。2、根据确认好的综合布点图在现场进行准确放线、定位，对吊顶设备末端、检修口等在吊顶推行强行定位（而不是在地面上定位），努力为业主化解问题，服务到位。3喷淋处石膏板用开孔器开孔。问题图片：正确图片：(需补充图片)ZT-吊顶工程-22 范焕民（2010.08）通病现象：吊顶风机检修孔安装在风机侧面不便维修（图示回风口兼做检修口）。 原因分析：项目部管理人员不了解风机性能及各部件使用功能. 解决办法（预防措施）：1、检修孔尽量安装在回风口后则，或接装在便于检修风机之处；2、如回风有管道的，回风口不能兼做检修口，必须另设检修孔。2、小过道吊顶的检修可以采用活动板形式来处理，尺寸尽量和出风口是一条线。问题图片：正确图片：检修孔安装位置准确ZT-吊顶工程-23孔建林（2010.02）通病现象：吊顶丝杆包在空调通风保温层内，违反施工规范。原因分析：1、项目部没有对施工班组进行施工规范的技术交底。2、空调专业施工人员违反施工规范擅自将吊顶丝杆包在空调通风保温层内，在空调通风使用过程中的颤动会导致顶面石膏板顶面出现裂缝。3、项目部管理人员对施工工艺不精通，责任心不强，跟踪检查力度不到位。解决办法（预防措施）：1、项目部管理人员要认真学习施工工艺，掌握施工规范。对施工班组进行施工工艺的技术交底。2、吊顶丝杆（或主副龙骨）不能紧靠或接触空调通风管，更不能包扎在一处。3、加强施工过程控制，严格跟踪检查，发现问题及时纠偏。问题图片：正确图片：(需更换图片)CAD示意图：ZT-吊顶工程-24周国清（2010.02）通病现象：风口紧贴石膏板、易开裂变形原因分析：1、首先与安装单位的协调沟通存在问题；2、风口与石膏板交接处易产生冷凝水；3、与石膏板连接，易产生振动，导致石膏板开裂解决办法（预防措施）：1、 现场技术交底、检查督促到位；2、 前期与安装单位要协调沟通好，确定风口位置及管道走向。封板之前需检查空调保温是否完好，若有不到位或破损之处立即通知安装单位修补；3、 与石膏交界处建议不要采用铁皮，用软布连接并且做好风口的四周加固（轻钢龙骨或角钢加固，风口周边加木框）。问题图片：正确图片：(需更换图片)THANKS !致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考！可修改编辑29 / 29
