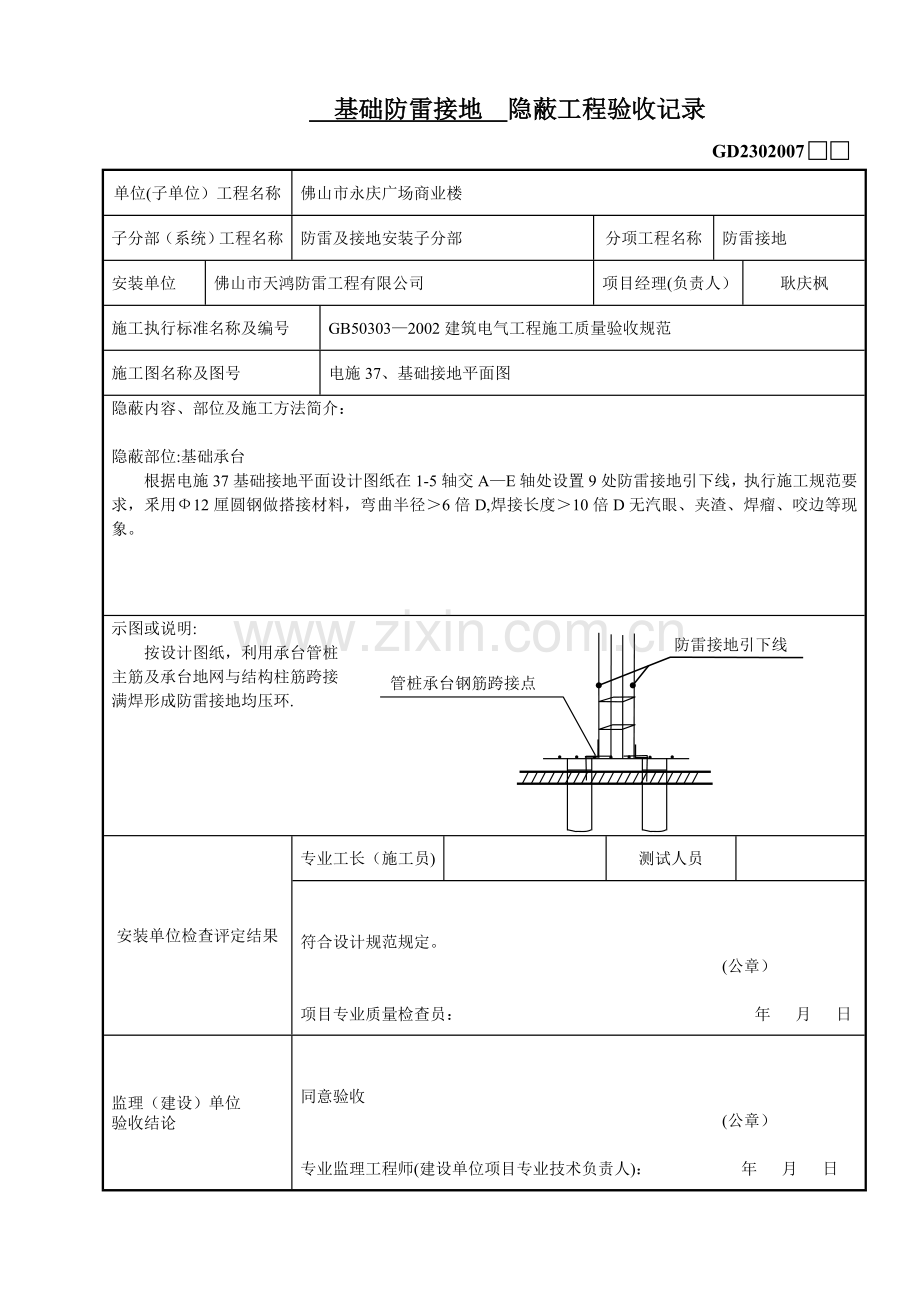

基础防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
佛山市永庆广场商业楼
子分部（系统）工程名称
防雷及接地安装子分部
分项工程名称
防雷接地
安装单位
佛山市天鸿防雷工程有限公司
项目经理(负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、基础接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位:基础承台
根据电施37基础接地平面设计图纸在1-5轴交A—E轴处设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。
管桩承台钢筋跨接点
防雷接地引下线
示图或说明:
按设计图纸，利用承台管桩
主筋及承台地网与结构柱筋跨接
满焊形成防雷接地均压环.

安装单位检查评定结果
专业工长（施工员)

测试人员

符合设计规范规定。
(公章）

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

同意验收
(公章）

专业监理工程师(建设单位项目专业技术负责人)： 年 月 日

基础防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
佛山市永庆广场商业楼
子分部（系统)工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、基础接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位：基础梁
根据电施37基础接地平面设计图纸在1—5轴交A—E轴设置9处防雷接地引下线，执行施工规范要求,釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。
承台砼面
结构柱主筋
地梁主筋
均压环跨接点
防雷接地引下线跨接点
示图或说明：
按设计图纸，利用承台管桩
主筋及承台地网与结构柱筋跨接
满焊形成防雷接地均压环。

安装单位检查评定结果
专业工长（施工员)

测试人员

符合设计规范规定。
（公章）

项目专业质量检查员: 年 月 日
监理（建设）单位
验收结论

同意验收
（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部（系统）工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理(负责人)
耿庆枫
施工执行标准名称及编号
GB50303-2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位:首层柱
根据电施37防雷接地平面设计图纸在1-5轴交A—E轴设置9处防雷接地引下线，执行施工规范要求,釆用Ф12厘圆钢做搭接材料,弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

首层地面
防雷引下线跨接点
示图或说明:
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定。
(公章）

项目专业质量检查员: 年 月 日
监理（建设）单位
验收结论

同意验收
(公章）

专业监理工程师（建设单位项目专业技术负责人）: 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
佛山市永庆广场商业楼
子分部（系统）工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位:二层柱
根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

二层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员)

测试人员

符合设计规范规定。
（公章）

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

同意验收
(公章）

专业监理工程师（建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部（系统)工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位：三层柱
根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线,执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

三层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线,其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D.
安装单位检查评定结果
专业工长(施工员）

测试人员

符合设计规范规定。
（公章）

项目专业质量检查员: 年 月 日
监理（建设)单位
验收结论

同意验收
（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部(系统）工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位：四层柱
根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象.

四层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊,焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定。
（公章）

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

同意验收
（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部(系统）工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303-2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位:五层柱
根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料,弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

五层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定。
（公章)

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

同意验收
(公章）

专业监理工程师(建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部(系统）工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位：六层柱
根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

六层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线,其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定。
（公章）

项目专业质量检查员： 年 月 日
监理（建设)单位
验收结论

同意验收
（公章）

专业监理工程师(建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
佛山市永庆广场商业楼
子分部(系统）工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人)
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介:

隐蔽部位：七层柱
根据电施37防雷接地平面设计图纸在1-5轴交A-E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象.

七层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定.
(公章)

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

同意验收
(公章)

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部（系统)工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303-2002建筑电气工程施工质量验收规范
施工图名称及图号
电施37、防雷接地平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位：八层柱
根据电施37防雷接地平面设计图纸在1-5轴交A—E轴设置9处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

八层地面
防雷引下线跨接点
示图或说明:
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊,焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定。
（公章)

项目专业质量检查员： 年 月 日
监理（建设)单位
验收结论

同意验收
（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位)工程名称
佛山市永庆广场商业楼
子分部（系统)工程名称
防雷及接地安装子分部
分项工程名称
防雷接地均压环
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施DS—38屋面防雷平面图
隐蔽内容、部位及施工方法简介:

隐蔽部位:屋面梁板
根据电施DS—38屋面防雷平面图01/1-5/A-E轴防雷接地设计图纸在防雷 接地引下线按结构转换设置至01/1-5轴交A轴、01/1轴交A—D轴、01/1-1/3轴交D轴、1/3轴交D—E轴、1/3—5轴交E轴、5轴交A—E轴处做为防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料,弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象.

结构柱
防雷引下线
引上屋面接闪带
结构圈梁
6
14

/
D
E
~

示图或说明：
按设计图纸，利用圈梁主筋及防
雷接地引下线闭合做均压环分散
等电流，并引出Ф12mm镀锌圆钢
做屋面接闪带，形成防雷系统.

安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定要求。
（公章）

项目专业质量检查员: 年 月 日
监理(建设）单位
验收结论

同意验收
（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
佛山市永庆广场商业楼
子分部（系统)工程名称
防雷接地及安装子分部
分项工程名称
防雷接地
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人)
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施DS-38、屋面防雷平面图
隐蔽内容、部位及施工方法简介：

隐蔽部位:屋面柱
根据电施38屋面防雷平面设计图纸在3—5轴交A—E轴设置8处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

屋面层板
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定。
（公章）

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

同意验收
（公章）

专业监理工程师（建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位)工程名称
佛山市永庆广场商业楼
子分部（系统)工程名称
防雷及接地安装子分部
分项工程名称
防雷接地均压环
安装单位
佛山市天业综合防雷工程有限公司广州分公司
项目经理（负责人）
耿庆枫
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施DS-38屋面防雷平面图
隐蔽内容、部位及施工方法简介:

隐蔽部位：楼梯、电梯机房及消防水池顶板
根据电施DS-38屋面防雷平面图3—1/4轴交A-E轴防雷接地设计图纸在防雷接地引下线按结构转换设置至3轴交1/A—1/B轴、3-2/3轴交1/B轴、1/A轴交1/A-1/B轴、2/3-1/4轴交1/A轴、1/4轴交A—1/A轴、A轴交1/3-1/4轴、1/3轴交A—1/A轴、1/A轴交3—1/3轴、1/3轴交D-E轴、1/3—4轴交E轴、4轴交D—E轴、D轴交1/3-4轴处做为防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

结构柱
防雷引下线
引上屋面接闪带
结构圈梁
6
14

/
D
E
~

示图或说明:
按设计图纸,利用圈梁主筋及防
雷接地引下线闭合做均压环分散
等电流，并引出Ф12mm镀锌圆钢
做屋面接闪带，形成防雷系统。

安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定要求。
（公章）

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

同意验收
(公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

基础防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位)工程名称
广东软件科学园研发服务中心工程
子分部（系统）工程名称
研发楼首层柱
分项工程名称
防雷引下线
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施02研发楼防雷接地平面图
隐蔽内容、部位及施工方法简介:
根据电施02研发楼防雷接地平面设计图纸在1-1～1-17/1-E、1-B~1-E/1—1、1—5~1-14/1-A、1-B~1-E/1—17轴处设置23处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

首层地面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线,其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊,焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规规定。
(公章)

项目专业质量检查员: 年 月 日
监理(建设）单位
验收结论

（公章)

专业监理工程师（建设单位项目专业技术负责人）: 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
广东软件科学园研发服务中心工程
子分部（系统）工程名称
研发楼二层板
分项工程名称
防雷接地
安装单位
广东省建筑工程集团有限公司
项目经理(负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
结构柱主筋
均压环跨接点
隐蔽内容、部位及施工方法简介:
根据电施03研发楼防雷接地设计图纸在防雷接地引下线按结构转换设置至1-8/1—B轴、1—9/1-B轴处做为防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

1-B
1-A
二层底砼面
圈梁主筋
防雷接地引下线跨接点
示图或说明:
按设计图纸，利用圈梁主筋做为
防雷接地引下线转换均压环，形
成防雷接地转换系统。

安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定要求.
(公章）

项目专业质量检查员: 年 月 日
监理（建设)单位
验收结论

（公章）

专业监理工程师（建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位)工程名称
广东软件科学园研发服务中心工程
子分部（系统）工程名称
研发楼二层柱
分项工程名称
防雷引下线
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303-2002建筑电气工程施工质量验收规范
施工图名称及图号
电施02研发楼防雷接地平面图
隐蔽内容、部位及施工方法简介:
根据电施02研发楼防雷接地平面设计图纸在1-1~1-9/1—E、1-B～1-E/1—1、1—1~1-9/1—B、1-5～1—9/1—C、1-7~1-8/1-D轴处设置13处防雷接地引下线,执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

二层板面
防雷引下线跨接点
示图或说明:
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员)

测试人员

符合设计规范规定要求。
（公章）

项目专业质量检查员: 年 月 日
监理（建设)单位
验收结论

（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
广东软件科学园研发服务中心工程
子分部（系统）工程名称
研发楼二层柱
分项工程名称
防雷引下线
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施02研发楼防雷接地平面图
隐蔽内容、部位及施工方法简介：
根据电施02研发楼防雷接地平面设计图纸在1-9~1—17/1-E、1-B～1-E/1-17、1-9~1—17/1-B、1—14/1-D、1—11～1-14/1-C轴处设置12处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

二层板面
防雷引下线跨接点
示图或说明:
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D.
安装单位检查评定结果
专业工长(施工员）

测试人员

符合设计规范规定要求。
（公章）

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

（公章)

专业监理工程师（建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位)工程名称
广东软件科学园研发服务中心工程
子分部(系统)工程名称
研发楼三层底板
分项工程名称
防雷接地均压环
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303-2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
结构柱主筋
均压环跨接点
隐蔽内容、部位及施工方法简介：
根据电施03研发楼1-9～1—17/1—B～1-E轴防雷接地设计图纸在防雷接地引下线按结构转换设置至1-1～1-9/1-B轴、1-1~1—17/1-E轴处做为防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象.

1-C
1-B
三层底砼面
圈梁主筋
防雷接地引下线跨接点
示图或说明:
按设计图纸，利用圈梁主筋做为
防雷接地引下线转换均压环，形
成防雷接地转换系统。

安装单位检查评定结果
专业工长（施工员)

测试人员

符合设计规范规定要求。
（公章）

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

（公章）

专业监理工程师（建设单位项目专业技术负责人）: 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
广东软件科学园研发服务中心工程
子分部（系统)工程名称
研发楼三层底板
分项工程名称
防雷接地均压环
安装单位
广东省建筑工程集团有限公司
项目经理(负责人)
游宏伟
施工执行标准名称及编号
GB50303-2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
结构柱主筋
均压环跨接点
隐蔽内容、部位及施工方法简介：
根据电施03研发楼1-9～1-17/1—B～1—E轴防雷接地设计图纸在防雷接地引下线按结构转换设置至1—1~1—8/1-B轴、1—1～1—8/1—E轴处做为防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

1-C
1-B
三层底砼面
圈梁主筋
防雷接地引下线跨接点
示图或说明：
按设计图纸，利用圈梁主筋做为
防雷接地引下线转换均压环，形
成防雷接地转换系统。

安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定要求。
（公章)

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

（公章）

专业监理工程师（建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位）工程名称
广东软件科学园研发服务中心工程
子分部（系统)工程名称
研发楼三层柱
分项工程名称
防雷引下线
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
隐蔽内容、部位及施工方法简介：
根据电施03研发楼防雷接地平面设计图纸在1—10/1-E、1—C～1—E/1—14、1—11/1-C、1-14/1—C轴处设置6处防雷接地引下线,执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象.

三层板面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊,焊接长度＞10倍D。
安装单位检查评定结果
专业工长(施工员)

测试人员

符合设计规范规定要求。
（公章）

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

（公章）

专业监理工程师(建设单位项目专业技术负责人)： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
广东软件科学园研发服务中心工程
子分部（系统）工程名称
研发楼三层柱
分项工程名称
防雷引下线
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
隐蔽内容、部位及施工方法简介：
根据电施03研发楼防雷接地平面设计图纸在1—6～1-8/1-E、1—7/1—D、1—8/1-D、1-6/1—C、1-7/1-C轴处设置7处防雷接地引下线,执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D,焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

三层板面
防雷引下线跨接点
示图或说明：
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D。
安装单位检查评定结果
专业工长（施工员）

测试人员

符合设计规范规定要求.
（公章）

项目专业质量检查员： 年 月 日
监理(建设）单位
验收结论

（公章)

专业监理工程师(建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位（子单位)工程名称
广东软件科学园研发服务中心工程
子分部(系统）工程名称
研发楼四层底板
分项工程名称
防雷接地均压环
安装单位
广东省建筑工程集团有限公司
项目经理(负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
结构柱主筋
均压环跨接点
隐蔽内容、部位及施工方法简介：
根据电施03研发楼1—6~1-14/1—C~1—E轴防雷接地设计图纸在防雷接地引下线按结构转换设置至1-6～1-14/1-E轴、1—6~1-14/1—C轴、1—6/1—C~1-E 、1-14/1—C~1—E轴处做为防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象。

1-C
四层底砼面
圈梁主筋
防雷接地引下线跨接点
示图或说明：
按设计图纸，利用圈梁主筋做为
防雷接地引下线转换均压环，形
成防雷接地转换系统.

安装单位检查评定结果
专业工长(施工员)

测试人员

符合设计规范规定要求.
(公章）

项目专业质量检查员： 年 月 日
监理（建设)单位
验收结论

(公章）

专业监理工程师(建设单位项目专业技术负责人）: 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
广东软件科学园研发服务中心工程
子分部（系统)工程名称
研发楼四层柱
分项工程名称
防雷引下线
安装单位
广东省建筑工程集团有限公司
项目经理（负责人）
游宏伟
施工执行标准名称及编号
GB50303—2002建筑电气工程施工质量验收规范
施工图名称及图号
电施03研发楼防雷接地平面图
隐蔽内容、部位及施工方法简介：
根据电施03研发楼防雷接地平面设计图纸在1-6~1-8/1-E、1—7/1-D、1—8/1—D、1-6/1-C、1—7/1-C轴处设置7处防雷接地引下线，执行施工规范要求，釆用Ф12厘圆钢做搭接材料，弯曲半径＞6倍D，焊接长度＞10倍D无汽眼、夹渣、焊瘤、咬边等现象.

四层板面
防雷引下线跨接点
示图或说明:
利用结构对角主筋做为防雷引下线，其
电渣压力焊部位采用φ12 mm圆钢做为
跨接材料双面满焊，焊接长度＞10倍D.
安装单位检查评定结果
专业工长（施工员)

测试人员

符合设计规范规定要求。
（公章)

项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论

（公章）

专业监理工程师（建设单位项目专业技术负责人）： 年 月 日

防雷接地 隐蔽工程验收记录
GD2302007
单位(子单位）工程名称
广东软件科
