CAD(天正)快捷键.doc

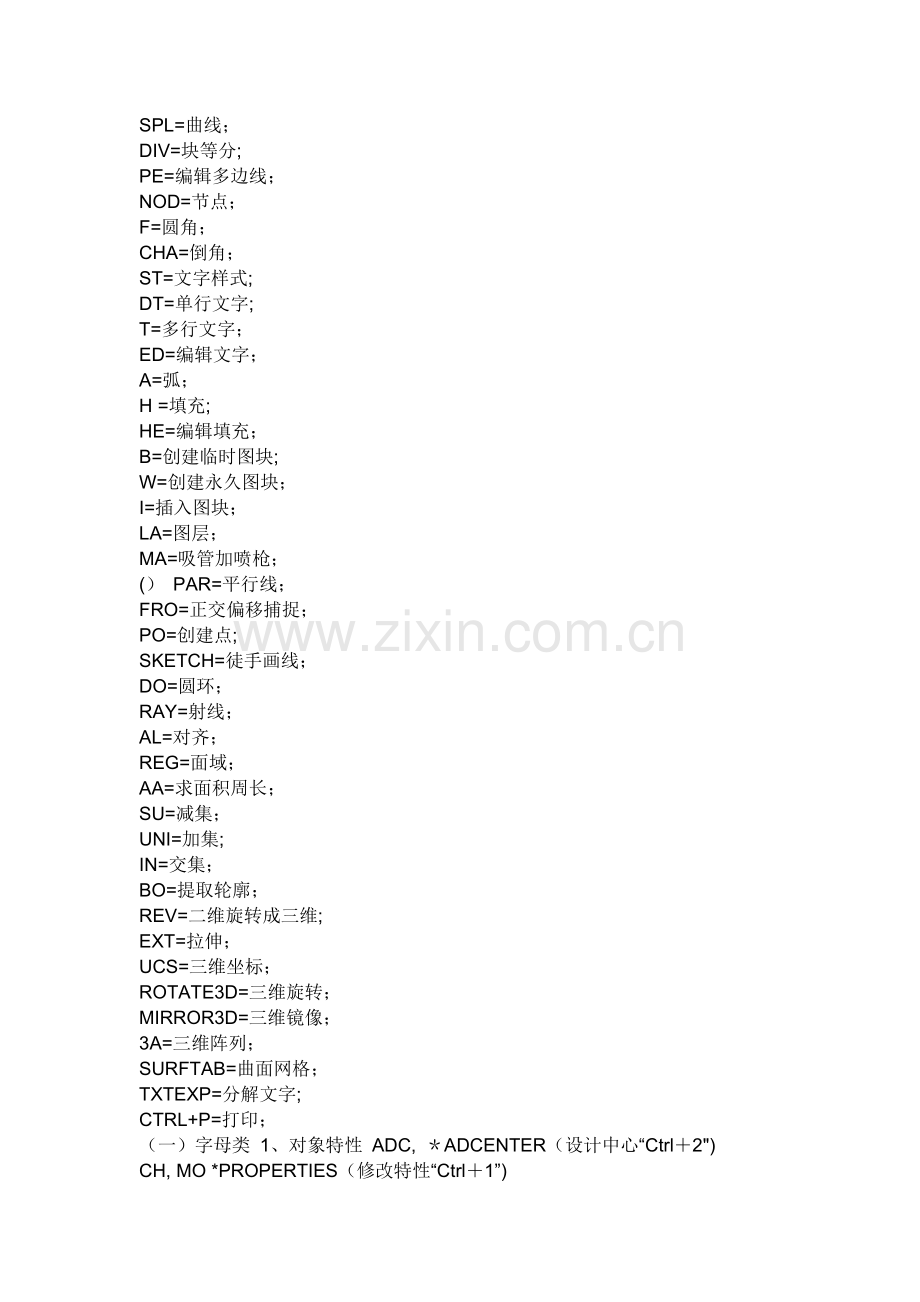

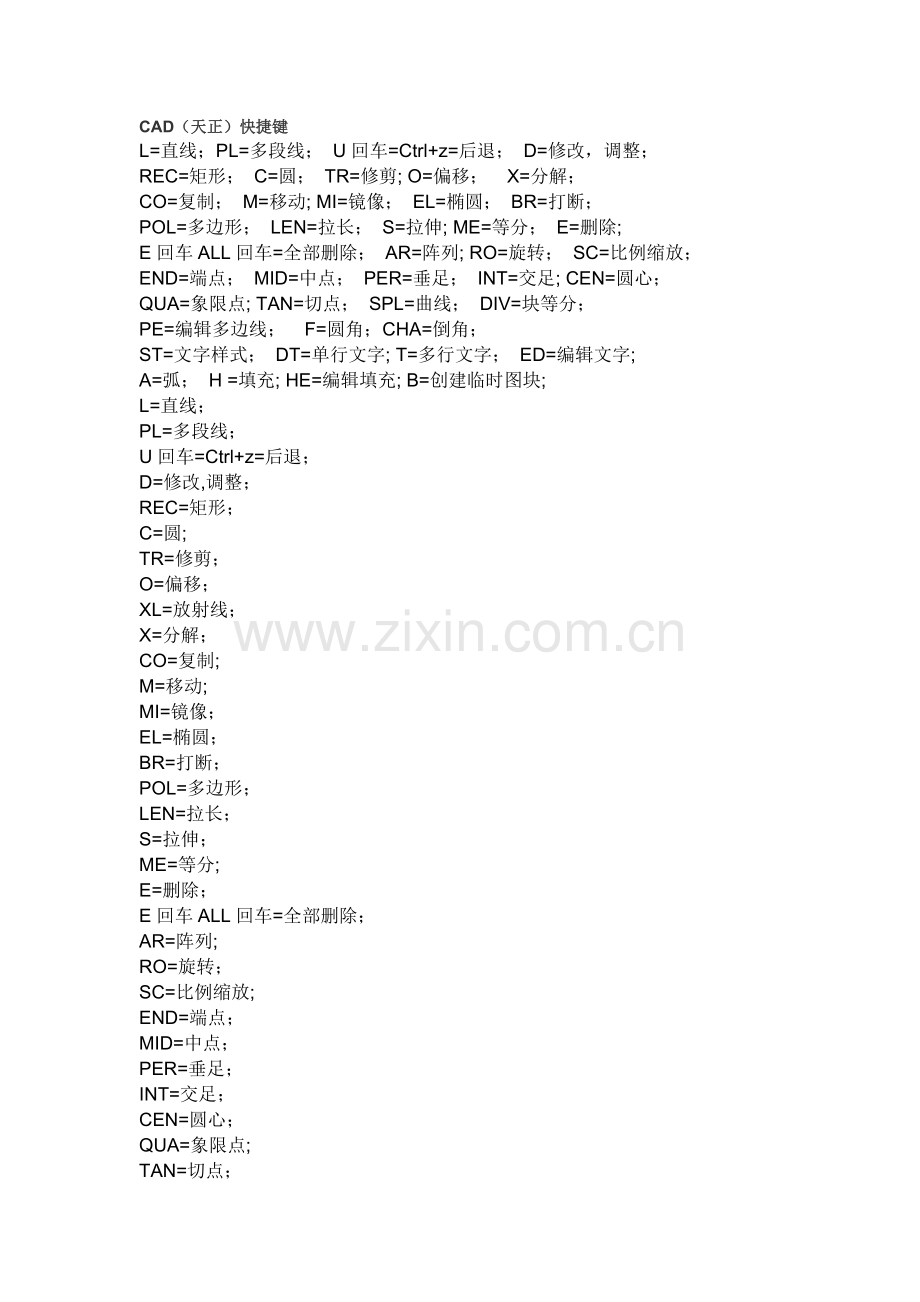

CAD（天正）快捷键L=直线；PL=多段线； U回车=Ctrl+z=后退； D=修改，调整； REC=矩形； C=圆； TR=修剪; O=偏移； X=分解； CO=复制； M=移动; MI=镜像； EL=椭圆； BR=打断； POL=多边形； LEN=拉长； S=拉伸; ME=等分； E=删除; E回车ALL回车=全部删除； AR=阵列; RO=旋转； SC=比例缩放； END=端点； MID=中点； PER=垂足； INT=交足; CEN=圆心； QUA=象限点; TAN=切点； SPL=曲线； DIV=块等分； PE=编辑多边线； F=圆角；CHA=倒角； ST=文字样式； DT=单行文字; T=多行文字； ED=编辑文字; A=弧； H =填充; HE=编辑填充; B=创建临时图块; L=直线；PL=多段线； U回车=Ctrl+z=后退； D=修改,调整； REC=矩形； C=圆; TR=修剪； O=偏移； XL=放射线； X=分解； CO=复制; M=移动; MI=镜像； EL=椭圆； BR=打断； POL=多边形； LEN=拉长； S=拉伸； ME=等分; E=删除； E回车ALL回车=全部删除； AR=阵列; RO=旋转； SC=比例缩放; END=端点； MID=中点； PER=垂足； INT=交足； CEN=圆心； QUA=象限点; TAN=切点； SPL=曲线； DIV=块等分; PE=编辑多边线； NOD=节点； F=圆角； CHA=倒角； ST=文字样式; DT=单行文字; T=多行文字； ED=编辑文字； A=弧； H =填充; HE=编辑填充； B=创建临时图块; W=创建永久图块； I=插入图块； LA=图层； MA=吸管加喷枪；(） PAR=平行线； FRO=正交偏移捕捉； PO=创建点; SKETCH=徒手画线； DO=圆环； RAY=射线； AL=对齐； REG=面域； AA=求面积周长； SU=减集； UNI=加集; IN=交集； BO=提取轮廓； REV=二维旋转成三维; EXT=拉伸； UCS=三维坐标； ROTATE3D=三维旋转； MIRROR3D=三维镜像； 3A=三维阵列； SURFTAB=曲面网格； TXTEXP=分解文字; CTRL+P=打印； （一）字母类 1、对象特性 ADC, ADCENTER（设计中心“Ctrl2)CH, MO *PROPERTIES（修改特性“Ctrl1”) MA， *MATCHPROP（属性匹配） ST， *STYLE（文字样式） COL, *COLOR（设置颜色）LA， *LAYER(图层操作) LT， *LINETYPE（线形） LTS, *LTSCALE(线形比例） LW， LWEIGHT （线宽) UN， *UNITS（图形单位) ATT, *ATTDEF(属性定义） ATE， *ATTEDIT（编辑属性） BO， BOUNDARY(边界创建，包括创建闭合多段线和面域） AL, ALIGN(对齐） EXIT, QUIT（退出) EXP, EXPORT（输出其它格式文件) IMP, IMPORT（输入文件） OP，PR OPTIONS（自定义CAD设置) PRINT, *PLOT（打印） PU， *PURGE(清除垃圾） R, *REDRAW(重新生成) REN， *RENAME（重命名) SN, *SNAP（捕捉栅格) DS， *DSETTINGS（设置极轴追踪) OS, *OSNAP（设置捕捉模式） PRE， PREVIEW（打印预览） TO, TOOLBAR（工具栏） V, *VIEW(命名视图） AA， *AREA（面积） DI， *DIST（距离） LI， LIST（显示图形数据信息） 2、绘图命令: PO, *POINT(点） L， *LINE（直线) XL， XLINE（射线) PL, *PLINE（多段线) ML, *MLINE（多线) SPL, *SPLINE(样条曲线） POL, POLYGON（正多边形） REC, RECTANGLE（矩形) C, CIRCLE（圆） A， ARC(圆弧） DO, DONUT（圆环） EL， *ELLIPSE(椭圆） REG, *REGION（面域） MT， MTEXT（多行文本） T， MTEXT（多行文本) B, *BLOCK（块定义） I, *INSERT（插入块） W， WBLOCK(定义块文件） DIV， *DIVIDE（等分） H, BHATCH（填充） 3、修改命令: CO， COPY（复制） MI, *MIRROR（镜像） AR, ARRAY(阵列) O， OFFSET（偏移） RO， ROTATE(旋转) M, *MOVE（移动） E, DEL键 *ERASE(删除) X， *EXPLODE(分解) TR, TRIM（修剪） EX， *EXTEND（延伸） S， STRETCH（拉伸） LEN， *LENGTHEN（直线拉长） SC, SCALE（比例缩放） BR， *BREAK（打断) CHA， CHAMFER（倒角） F, FILLET（倒圆角） PE， PEDIT(多段线编辑） ED， *DDEDIT（修改文本) 4、视窗缩放： P， PAN（平移） 5、尺寸标注： DLI， *DIMLINEAR（直线标注） DAL， *DIMALIGNED（对齐标注） DRA， *DIMRADIUS(半径标注） DDI， DIMDIAMETER（直径标注） DAN, *DIMANGULAR（角度标注） DCE， DIMCENTER（中心标注) DOR, *DIMORDINATE(点标注) TOL， *TOLERANCE（标注形位公差） LE， QLEADER(快速引出标注) DBA, *DIMBASELINE（基线标注） DCO, DIMCONTINUE(连续标注） D， DIMSTYLE（标注样式） DED, *DIMEDIT（编辑标注） DOV， *DIMOVERRIDE（替换标注系统变量） 二）常用CTRL快捷键 【CTRL】1 *PROPERTIES(修改特性) 【CTRL】2 *ADCENTER（设计中心) 【CTRL】O *OPEN（打开文件） 【CTRL】N、M *NEW（新建文件） 【CTRL】P *PRINT(打印文件） 【CTRL】S SAVE（保存文件） 【CTRL】Z UNDO（放弃） 【CTRL】X CUTCLIP(剪切） 【CTRL】C COPYCLIP(复制) 【CTRL】V *PASTECLIP(粘贴) 【CTRL】B *SNAP（栅格捕捉) 【CTRL】F *OSNAP（对象捕捉） 【CTRL】G GRID（栅格）【CTRL】L ORTHO（正交） 【CTRL】W *（对象追踪) 【CTRL】U *(极轴）对象捕捉 F3正交 F8捕捉 F9自定义工具选项 op图形界限 limits单位 un字体样式 st标注样式 d图层特性管理器 la对象特性管理器 pr直线 l构造线 xl双线 ml多义线 pl矩形 rec圆弧 a圆 c多行文字 t填充 h边界 bo定义块 b插入快 i特性匹配 mah 填充图案编辑多义线编辑 pe擦除 e篱选 ef鼠标左键-鼠标右键拷贝 co镜像 mi偏移 o阵列 ar移动 m旋转 ro缩放 sc拉伸 s拉长 len修剪 tr延伸 ex修剪和延伸切换 选择对象后，按住shift打断 br合并 j倒角 cha圆角 f打碎 x对齐 al测量距离di测量面积及周长ar线性标注dli连续标注dco对齐标注dallaymcur 改变当前层为所选择图元所属层。laycur 改变所选择图元所属层为当前层。layoff 关掉选择层。Layiso 图面显示仅保留所选层(孤立层)。Layon 打开所有层。laylck 锁定选择层layulk 解开选择的锁定层layerp 恢复至上一个图层状态 laymch改变选择图元所属层为最后选择的图元的层（类似于matchprop，但选择图元的顺序正好相反)下面的CAD快捷键均经过了个人修改，删除了不常用的命令，大多都不是CAD默认的快捷设置.将下面的快捷键替换到CAD 工具-自定义-编辑程序参数 中快捷键的位置，然后重启CAD程序即可。注意：必须将 xxxxx 删除，否则自定义快捷键无效。lim, *limits 图形界限z， *zoom 窗口缩放op， *options 选项re， *regen 重生成un, *units 图形单位lts， ltscale 比例因子l, line 线pl, pline 多义线pi， *pedit 多义线编辑xl， xline 构造线ml, mline 双线sl， spline 曲线cr, *circle 圆ar， arc 圆弧el， ellipse 椭圆do， donut 圆环po, *point 点rec, rectang 矩形pol, polygon 正多边形spl, *spline 正多边形se, dsettings 对象捕捉o, offset 偏移t, *trim 修剪e, extend 延伸m， move 移动c， *copy 复制r, rotate 旋转sc， *scale 缩放er, *erase 擦除f， fillet 圆角fr, *chamfer 倒角br, break 打断mi， mirror 镜像s， *stretch 拉伸j, join 合并x， explode 分解arr， *array 阵列bo, boundary 创建边界h， *hatch 填充b， block 成块b, *block 成组并删除原图元ib, *insert 插入块ds, dist 查询增量en, *lengthen 查询距离aa, *area 查询面积li， *list 查询清单st， style 文字样式dt， *dimstyle 标注样式at， *tablestyle 表格样式tt, *mtext 文本编辑dl, *dimlinear 线性标注da， *dimaligned 对齐标注dc， dimcontinue 连续标注ta， *table 插入表格lk, *layer 图层特性管理器ly, *laycur 改变所选择图元所属层为当前层lym, aymcur 改变当前层为所选择图元所属层lm，matchprop 格式刷dr， draworder 前置pu， purge 清理pr， properties 对象特性管理器
